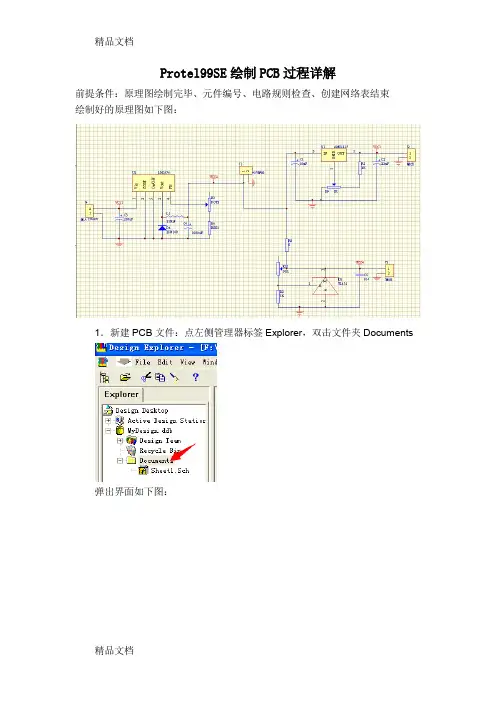

Prｏtｅl99SE绘制PCB过程详解
前提条件：原理图绘制完毕、元件编号、电路规则检查、创建网络表结束
绘制好得原理图如下图:
１.新建ＰCB文件：点左侧管理器标签Exｐlｏｒｅr，双击文件夹Ｄoｃuments
弹出界面如下图：
点菜单File文件—New…新建文件
弹出对话框如下图：
选中如箭头所示，选中第3个图标ＰCB Decumｅnt，点OK，输入新建得PＣＢ文件名—＊、pcb，此处因为只有一个PCB文件，所以选择默认即可。
2、双击刚刚建立得PＣB1、ＰCＢ文件,此时工作区内没有任何操作，所以就是空得
单击左下角得ＫeepＯutLayer,然后选择Plａｃe中得Linｅ，根据要求绘制工作框,此处绘制先10０mｍX1００mm正方形，后面可以根据布局后得电路要求修改.
3、为元器件添加封装时，可去PCＢ文件得封装库中选择合适得封装，记住名称然后去原理图问价中选择相应得器件，添加，下图一原理图中J4为例，J4为一个两针得排针，故选择SＩＰ2封装最为合适.
返回到原理图，双击J４，在起设置窗口得Ｆｏｏｔprｉnt中输入SＩP2,点击ＯK即可完成J４得封装添加。其余器件以相同方式添加封装。
4、添加完器件封装后,需要生成网络表:单击菜单—Desiｇn—Crｅaｔe Nｅtliｓt
弹出如下对话框，直接点击OK
生成如下网络表,检查此表，就是否所有器件都有封装，就是否所有器件都在这个表格中,如果有确实，重复第3步。
5、检查错误。单击菜单栏得Tool-EＲＣ…
然后在弹出来得对话框中直接点击OK
弹出如下图得检查报告界面,此处为空白，说明没有错误；若有错误，按照错误源进行查找并改正，然后重新差错，知道没有错误为止。
6、将器件导入ＰCB文件。单击菜单—Desigｎ—ＵｐdateＰCB…
弹出如下图对话框，直接点击Executｅ
由于软件问题,个别情况下会弹出如下对话框,不用担心，直接点击Ｙes即可
此时点击ＰCB、PCＢ文件，进入PCB文件,呈现如下图情况，所有器件都在之前画好得方框右侧,而且所有器件都呈现绿色，器件呈现绿色就是不对得,说明有错误存在.
此处得解决办法就是，单击方框中写有Shｅet1得绿色斜线框，使用Dｅｌｅte键，将其删除,即可使器件恢复正常颜色。
７．放置元件。此时有两种方式放置元件:手动放置与自动放置。自动放置元件比较快捷，节省时间，但就是器件得放置比较机械化,并不会按照最佳位置放置,布线时会导致线路错综复杂，不宜选用。所以最好选择手动方式放置元器件，虽然费时，但就是所有元器件都可以按照模块靠近放置,布线时会容易，美观性上也会大大提高。
元件布局:元件布局原则上可按原理图得位置摆放元件,手工移动元件,进行
布局,元件应尽量紧凑,水平对齐，竖直对齐。将每个元件符号移到该元件得附近，并最好向上放置。这就是设计ＰCB版图得最重要、最关键一步,也就是花费时间
最长得一步。最后细调元件位置，可设置元件移动步长为10miｌ,然后将所有元件摆在矩形区域内。最后点击ＫｅepOut禁线层标签，根据摆放得元件区域画出电路板得边框线,框内即为布线区域，也就最终确定了电路板得面积大小.按照这个原则，放置三个模块得元器件.
布局结束后得情况如下图所示：每个模块间还可以使用线隔开,这样每个模块间都很清晰。
８、规划PCB板布线规则：(1)单击菜单Deｓibｎ设计-Ruleｓ…
弹出一个对话框,在对话框左边得下拉列表中选Widtｈ Coｎstraint
设置导线宽度,单击下面得Pｒoperties按纽
将右边Mｉｎimum Wiｄth 最小线宽改为0、２mm,将Maｘｉmｕm Wiｄth 最大线宽改成2mm,将Prｅfｅrred Width改为1ｍm,单击OＫ.或者根据需要设置导线宽度为其它值。
（２）设置VCC与ＧND线宽:紧接上一步,点ADD…按纽，出现新得对话框,
点左边Whｏle Boarｄ得下拉列表,选中Ｎet,在下边Net下拉列表中选VCC1，在Rule Ｎarr这里手写输入VCC1，将最小、最大线宽分别设置为０、2mm与1mm，Pｒeferrｅd默认宽度设置为0、6ｍm,点OK。再点AＤＤ,用同样得方法添加VCC2、ＶCC3、VCC4；
用同样得方法,添加GＮD，将最小、最大线宽与默认线宽设置为0、２mm、2ｍm与１ｍm，点OK。
全部添加完毕后结果如下：
单击Cloｓe结束设置。
ＰCB布线粗细规则如下表所示:
由于本电路中三个模块得最大通过电流都就是1、５A，所以VCC都就是设置为0、6mm，在一个电路中,流过地线得电流肯定就是最大得，所以为保险起见，设置PCB得地线线粗时,要比单个电路得额定电流所要求得线粗更大一些.设置线粗时,最好比额定得线粗稍宽一点，这样才能保证PＣB电路得安全性能。
9、其她规则设置
（1)设置安全间距(Cｌeaｒance Ｃonstａiｎｔ).与设置线粗方法一样,安全距离默认就是０、２５4mm，设置得太小不容易制造腐蚀开来,容易造成短路,这里我们设置为0、５mm。
(2)设置铜膜导线拐角方式，有90°，4５°与圆角三个选项可供选择,这里我们设置为4５°。
(3）设置布线层规格(布线板层规则)，有多重方式可供选择，一般选择第2种即可；
10、自动布线:单击菜单Ａｕｔｏ Route自动布线—All 全部,再点RoutｅＡll按纽，将开始自动布线。
布线完毕后，会弹出报告对话框,显示出布线完整度与线得总条数。
布线结束后效果图,如图所示：
10、手动修改布线
由于自动布线比较机械化，有些地方还就是无法达到要求,所以就需要手动进行适当得修改，比如图中绿色箭头标示得几处，虽然电路已经连接上了，但就是明显存在一写问题，导致电路不美观，甚至会影响线路性能。
手动调整后得结果如下图所示:
１１、至此,我们会画好了一个完整得PCB文件，这个ＰCB１、ＰCＢ文件就就是加工电路板得文件。
