Protel99SE绘制PCB过程详解
前提条件：原理图绘制完毕、元件编号、电路规则检查、创建网络表结束

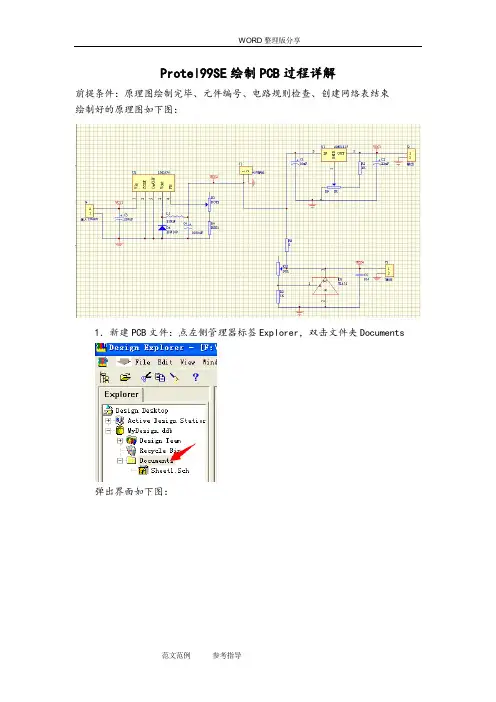

绘制好的原理图如下图：
1．新建PCB文件：点左侧管理器标签Explorer，双击文件夹Documents
弹出界面如下图：
点菜单File文件—New…新建文件
弹出对话框如下图：
选中如箭头所示，选中第3个图标PCB Decument，点OK，输入新建的PCB文件名—*.pcb，此处因为只有一个PCB文件，所以选择默认即可。
2.双击刚刚建立的PCB1.PCB文件，此时工作区内没有任何操作，所以是空的
单击左下角的KeepOutLayer，然后选择Place中的Line，根据要求绘制工作框，此处绘制先100mmX100mm正方形，后面可以根据布局后的电路要求修改。
3.为元器件添加封装时,可去PCB文件的封装库中选择合适的封装，记住名称然后去原理图问价中选择相应的器件，添加，下图一原理图中J4为例，J4为一个两针的排针，故选择SIP2封装最为合适。
返回到原理图，双击J4，在起设置窗口的Footprint中输入SIP2，点击OK 即可完成J4的封装添加。其余器件以相同方式添加封装。
4.添加完器件封装后，需要生成网络表：单击菜单—Design—Create Netlist
弹出如下对话框，直接点击OK
生成如下网络表，检查此表，是否所有器件都有封装，是否所有器件都在这个表格中，如果有确实，重复第3步。
5.检查错误。单击菜单栏的Tool-ERC…
然后在弹出来的对话框中直接点击OK
弹出如下图的检查报告界面，此处为空白，说明没有错误；若有错误，按照错误源进行查找并改正，然后重新差错，知道没有错误为止。
6、将器件导入PCB文件。单击菜单—Design—Update PCB…
弹出如下图对话框，直接点击Execute
由于软件问题，个别情况下会弹出如下对话框，不用担心，直接点击Yes即可
此时点击PCB.PCB文件，进入PCB文件，呈现如下图情况，所有器件都在之前画好的方框右侧，而且所有器件都呈现绿色，器件呈现绿色是不对的，说明有错误存在。
此处的解决办法是，单击方框中写有Sheet1的绿色斜线框，使用Delete键，将其删除，即可使器件恢复正常颜色。
7．放置元件。此时有两种方式放置元件：手动放置和自动放置。自动放置元件比较快捷，节省时间，但是器件的放置比较机械化，并不会按照最佳位置放置，布线时会导致线路错综复杂，不宜选用。所以最好选择手动方式放置元器件，虽然费时，但是所有元器件都可以按照模块靠近放置，布线时会容易，美观性上也会大大提高。
元件布局：元件布局原则上可按原理图的位置摆放元件，手工移动元件，进行布局，元件应尽量紧凑，水平对齐，竖直对齐。将每个元件符号移到该元件的
附近，并最好向上放置。这是设计PCB版图的最重要、最关键一步，也是花费时间最长的一步。最后细调元件位置，可设置元件移动步长为10mil，然后将所有元件摆在矩形区域内。最后点击KeepOut禁线层标签，根据摆放的元件区域画出电路板的边框线，框内即为布线区域，也就最终确定了电路板的面积大小。按照这个原则，放置三个模块的元器件。
布局结束后的情况如下图所示：每个模块间还可以使用线隔开，这样每个模块间都很清晰。
8.规划PCB板布线规则：（1）单击菜单Desibn 设计—Rules…
弹出一个对话框，在对话框左边的下拉列表中选Width Constraint
设置导线宽度，单击下面的Properties按纽
将右边Minimum Width 最小线宽改为0.2mm，将Maximum Width 最大线宽改成2mm，将Preferred Width改为1mm，单击OK。或者根据需要设置导线宽度为其它值。
（2）设置VCC和GND线宽：紧接上一步，点ADD…按纽，出现新的对话框，点左边Whole Board 的下拉列表，选中Net，在下边Net下拉列表中选VCC1，在Rule Narr这里手写输入VCC1，将最小、最大线宽分别设置为0.2mm和1mm，Preferred默认宽度设置为0.6mm，点OK。再点ADD，用同样的方法添加VCC2、VCC3、VCC4;
用同样的方法，添加GND，将最小、最大线宽和默认线宽设置为0.2mm、2mm 和1mm，点OK。
全部添加完毕后结果如下：
单击Close结束设置。
PCB布线粗细规则如下表所示：
由于本电路中三个模块的最大通过电流都是1.5A，所以VCC都是设置为
0.6mm，在一个电路中，流过地线的电流肯定是最大的，所以为保险起见，设置PCB的地线线粗时，要比单个电路的额定电流所要求的线粗更大一些。设置线粗时，最好比额定的线粗稍宽一点，这样才能保证PCB电路的安全性能。
9.其他规则设置
（1）设置安全间距（Clearance Constaint）。与设置线粗方法一样，安全距离默认是0.254mm，设置的太小不容易制造腐蚀开来，容易造成短路，这里我们设置为0.5mm。
（2）设置铜膜导线拐角方式，有90°，45°和圆角三个选项可供选择，这里我们设置为45°。
（3）设置布线层规格（布线板层规则），有多重方式可供选择，一般选择第2种即可；
10.自动布线：单击菜单Auto Route自动布线—All 全部，再点Route All 按纽，将开始自动布线。
布线完毕后，会弹出报告对话框，显示出布线完整度和线的总条数。
布线结束后效果图，如图所示:
10.手动修改布线
由于自动布线比较机械化，有些地方还是无法达到要求，所以就需要手动进行适当的修改，比如图中绿色箭头标示的几处，虽然电路已经连接上了，但是明显存在一写问题，导致电路不美观，甚至会影响线路性能。
手动调整后的结果如下图所示：
11.至此，我们会画好了一个完整的PCB文件，这个PCB1.PCB文件就是加工电路板的文件。
