橡胶配方大全 橡胶配方设计的原则 橡胶配方设计的原则可以概况如下： 1、保证硫化胶具有指定的技术性能，使产品优质； 2、在胶料和产品制造过程中加工工艺性能良好，使产品达到高产； 3、成本低、价格便宜； 4、所用的生胶、聚合物和各种原材料容易得到； 5、劳动生产率高，在加工制造过程中能耗少； 6、符合环境保护及卫生要求； 任何一个橡胶配方都不可能在所有性能指标上达到全优。在许多情况下，配方设计应遵循如下设计原则： ①在不降低质量的情况下，降低胶料的成本； ②在不提高胶料成本的情况下，提高产品质量。要使橡胶制品的性能、成本和加工工艺可行性三方面取得最佳的综合平衡。用最少物质消耗、最短时间、最小工作量，通过科学的配方设计方法，掌握原材料配合的内在规律，设计出实用配方。 橡胶配方的表示形式 天然橡胶(NR)基础配方
注：硫化时间为140℃×10min，20min，40min，80min。NBS为美国国家标准局编写 丁苯橡胶(SBR)基础配方 Phr指每百质量份橡胶的分量数 注：硫化时间为145℃×25min，35min，50min 氯丁橡胶(CR)基础配方 注：硫化时间为150℃×15min，30min，60min 丁基橡胶(IIR)基础配方
注：硫化时间为150℃×20min ， 40min ，80min ；150℃×25min ，50min ，100min 丁腈橡胶（NBR ）基础配方 注：硫化时间为150℃×10min ， 20min ，80min 顺丁橡胶(BR)基础配方 注：硫化时间为145℃×25min ，35min ，50min 异戊橡胶（IR ）基础配方
A?金属?玻璃?陶瓷等的粘接 金属?玻璃等物质表面张力很高,属于高能表面,在PU胶粘剂固化物中含有内聚能较高的氨酯键和脲键,在一定条件下能在粘接面上禁用词语,形成高表面张力胶粘层?一般来说,胶粘剂中异氰酸酯或其衍生物百分含量越高,胶粘层的表面张力越大,胶越坚韧,能与金属等基材很好地匹配,粘接强度一般较高? 含一NCO基团的胶粘剂对金属的粘接机理如下: 金属表面一般存在着吸附水(即使经过打磨处理的金属表面也存在微量的吸附水或金属氧化物水合物),一NCO与水反应生成的脲键与金属氧化物之间由于氢键而螯合形成酰脲—金属氧化物络合物,一NCO基团还能与金属水合物形成共价键等? 在无一NCO场合,金属表面水合物及金属原子与氨酯键及脲键之间产生范德华力和氢键,并且以TDI?MDI为基础的聚氨酯胶粘剂含苯环,具有冗电子体系,能与金属形成配价键?金属表面成分较为复杂,与PU胶之间形成的各种化学键或次价键(如氢键)的类型也很复杂? 玻璃?石板?陶瓷等无机材料一般由Ah09?S02?CaO和Na20 等成分构成,表面也含吸附水?羟基,粘接机理大致与金属相同o B?塑料?橡胶的粘接 橡胶的粘接一般选用多异氰酸酯胶粘剂或橡胶类胶粘剂改性的多异氰酸酯胶粘剂,胶粘剂中所含的有机溶剂能使橡胶表面溶胀,多异氰酸酯胶粘剂分子量较小,可渗入橡胶表层内部,与橡胶中存在的活性氢反应,形成共价键?多异氰酸酯还会与潮气反应生成脲基或缩二脲,并且在加热固化时异氰酸酯会发生自聚,形成交联结构,与橡胶分子交联网络形成聚合物交联互穿网络(IPI),因而胶粘层具有良好的物理性能?用普通的聚氨酯胶粘剂粘接橡胶时,由于各材料基团之间的化学及物理作用,也能产生良好的粘接? PVC?PET?FRP等塑料表面的极性基团能与胶粘剂中的氨酯键?酯键?醚键等基团形成氢键,形成有一定粘接强度的接头?有人认为玻纤增强塑料(FRP)中含一OH基团,其中表面的一OH与PU胶粘剂中的一NCO反应形成化学粘接力? 非极性塑料如PE?PP,其表面很低,用极性的聚氨酯胶粘剂粘接时可能遇到困难,这可用多种方法对聚烯烃塑料进行表面处理加以解决?一种办法是用电晕处理,使其表面氧化,增加极性:另一种办法是在被粘的塑料表面上采用多异氰酸酯胶粘剂等作增粘涂层剂(底涂剂?底胶)?如熔融凹挤出薄膜在PET等塑料薄膜上进行挤出复合时,由于邢表面存在低聚合度的弱界面层,粘接强度不理想,使用底胶时,多异氰酸酯在热的聚乙烯表面上扩散,使弱界面层强化,复合薄膜则具有非常好的剥离强度? C?织物?木材等的粘接 织物?木材等基材由纤维组成,而纤维具有一定的吸湿率,并且常含有醚键?酯键?酰胺键等极性键,以及羧基?羟基等?水和羟基容易与PU胶粘剂中一NCO基团反应,形成牢固的氨酯键和脲键等化学键,而纤维中的极性
聚氨酯胶粘剂分类 聚氨酯胶粘剂的类型、品种较多，分类方法也多，通常是按照反应组成与用途、特性进行分类。 (1) 按反应组成分类按反应组成可分为多异氰酸酯胶粘剂、含异氰酸酯基的聚氨酯胶粘剂、含羟基聚氨酯胶粘剂和聚氨酯树脂胶粘剂。 (2) 按用途与特性分类，按用途与特性分类可分为通用型胶粘剂、食品包装用胶粘剂、鞋用胶粘剂、纸塑复合用胶粘剂、建筑用胶粘剂、结构用胶粘剂、超低温用胶粘剂、厌氧型胶粘剂、导电性胶粘剂、热溶型胶粘剂、压敏型胶粘剂、封闭型胶粘剂、水性胶粘剂以及密封胶粘剂等。 国外聚氨酯胶粘剂的发展动态 聚氨酯胶粘剂在国外已广泛用于纺织、土木建筑、交通运输、电子元件、制鞋、包装等工业，因此世界发达国家都很重视聚氨酯胶粘剂工业的技术开发。 （1）快速发展结构胶与密封胶汽车工业大量采用塑料零部伯，特别是高强度的FRP （玻璃纤维增强塑料）和SMC（板材模塑料复合材料）需用聚氨酯结构与密封胶进行粘接装配，主要用于汽车挡风玻璃的密封、SMC车板的框架的粘接等。 聚氨脂密封胶对各种建筑材料都具有良好的粘接性，可应用于建筑领域中各部门，并且比有机硅与聚硫密封胶便宜。因此，聚氨脂密封胸前的需求超过有机硅与聚硫密封胶而占主导地位。 （2）开发无公害胶粘剂聚氨化胶粘剂在工业上的大量使用也带来了公害问题，水性聚氨脂胶粘剂、无溶剂聚氨脂胶粘剂、以及热熔聚氨脂胶粘剂可代替有毒的溶剂型聚氨脂胶粘剂，也可选用低毒溶剂、提高固含量以及密闭通风操作及溶剂回收以降低有机挥发物的逸出量。 （3）快速固化聚氨脂聚氨脂胶粘剂为适应自动化装配线，开发了快速固化反应型聚氨脂胶、辐射或紫外线固化胶以及反应热熔胶等。 （4）开发新型施胶设备聚氨脂胶粘剂在推广使用时，为了适应用户粘接施工的要求，研制开了发一系列相关设备如粘笛稠物料的计量、混合、输送和施胶设备等。 今后聚氨脂胶粘剂的开拓和扩展应用除关注胶粘剂的分子结构外，还应致力于施胶工艺和工具方面的开发。
（塑料橡胶材料）橡胶配方设计与性能的关系
橡胶配方设计和性能的关系 一、橡胶配方设计和硫化橡胶物理性能的关系 （一）拉伸强度 拉伸强度表征硫化橡胶能够抵抗拉伸破坏的极限能力。虽然绝大多数橡胶制品在使用条件下，不会发生比原来长度大几倍的形变，但许多橡胶制品的实际使用寿命和拉伸强度有较好的相关性。 研究高聚物断裂强度的结果表明，大分子的主价健、分子间的作用力（次价健）以及大分子链的柔性、松弛过程等是决定高聚物拉伸强度的内在因素。 下面从各个配合体系来讨论提高拉伸强度的方法。 1．橡胶结构和拉伸强度的关系 相对分子质量为（3.0~3.5）×105的生胶，对保证较高的拉伸强度有利。 主链上有极性取代基时，会使分子间的作用力增加，拉伸强度也随之提高。例如丁腈橡胶随丙烯腈含量增加，拉伸强度随之增大。 随结晶度提高，分子排列会更加紧密有序，使孔隙和微观缺陷减少，分子间作用力增强，大分子链段运动较为困难，从而使拉伸强度提高。橡胶分子链取向后，和分子链平行方向的拉伸强度增加。 2．硫化体系和拉伸强度的关系 欲获得较高的拉伸强度必须使交联密度适度，即交联剂的用量要适宜。 交联键类型和硫化橡胶拉伸强度的关系，按下列顺序递减：离子键＞多硫键＞双硫键＞单硫键＞碳-碳键。拉伸强度随交联键键能增加而减小，因为键能较小的弱键，在应力状态下能起到释放应力的作用，减轻应力集中的程度，使交联网链能均匀地承受较大的应力。 3．补强填充体系和拉伸强度的关系 补强剂的最佳用量和补强剂的性质、胶种以及配方中的其他组分有关：例如炭黑的粒径
越小，表面活性越大，达到最大拉伸强度时的用量趋于减少；软质橡胶的炭黑用量在40~60份时，硫化胶的拉伸强度较好。 4．增塑体系和拉伸强度的关系 总地来说，软化剂用量超过5份时，就会使硫化胶的拉伸强度降低。对非极性的不饱和橡胶（如NR、IR、SBR、BR），芳烃油对其硫化胶的拉伸强度影响较小；石蜡油对它则有不良的影响；环烷油的影响介于俩者之间。对不饱和度很低的非极性橡胶如EPDM、IIR，最好使用不饱和度低的石蜡油和环烷油。对极性不饱和橡胶（如NBR，CR），最好采用酯类和芳烃油软化剂。 为提高硫化胶的拉伸强度，选用古马隆树脂、苯乙烯-茚树脂、高分子低聚物以及高黏度的油更有利壹些。 5．提高硫化胶拉伸强度的其他方法 （1）橡胶和某些树脂共混改性例如NR/PE共混、NBR/PVC共混、EPDM/PP共混等均可提高共混胶的拉伸强度。 （2）橡胶的化学改性通过改性剂在橡胶分子之间或橡胶和填料之间生成化学键和吸附键，以提高硫化胶的拉伸强度。 （3）填料表面改性使用表面活性、偶联剂对填料表面进行处理，以改善填料和橡胶大分子间的界面亲和力，不仅有助于填料的分散，而且能够改善硫化胶的力学性能。 （二）定伸应力和硬度 定伸应力和硬度都是表征硫化橡胶刚度的重要指标，俩者均表征硫化胶产生壹定形变所需要的力。定伸应力和较大的拉伸形变有关，而硬度和较小的压缩形变有关。 1．橡胶分子结构和定伸应力的关系 橡胶分子量越大，游离末端越少，有效链数越多，定伸应力也越大。
热熔胶配方共混的配方设计 热熔胶是由主体聚合物、增粘树脂、黏度调节剂、填料及抗氧剂等几部分构成的。作为热熔胶主成分的化合物应满足以下要求：加热时能很快熔融;长时间或局部加热不会发生氧化、分解或变质;其熔融黏度的变化应有规律可循;冷却后粘接处应保持足够的柔软性和粘接强度。其中以EV A(乙烯- 醋酸乙烯酯共聚物)为主成分的热熔胶目前市场占有率最大(约50%)，其次是以热塑性弹性体中的SBS(苯乙烯- 丁二烯- 苯乙烯嵌段共聚物)、SIS( 苯乙烯- 异戊二烯- 苯乙烯嵌段共聚物)、SEBS(苯乙烯- 乙烯- 丁烯- 苯乙烯嵌段共聚物)、SEPS(苯乙烯- 乙烯- 丙烯- 苯乙嵌段共聚物)等为主成分的热熔胶，约占市场份额的30%。另外还有以热塑性聚酯、聚酰胺、聚氨酯为主成分的热熔胶，它们所占市场比例较小。 近年来热熔胶的发展动向主要是拓宽其应用范围，提高附加值。如开发反应型热熔胶、水溶性热熔胶、溶剂型热熔胶、水敏性热熔胶、可生物降解热熔胶及热熔压敏胶等以满足不同的市场需求。传统的聚合物主体树脂已无法满足这些要求，虽然加入各种助剂可以改善某方面的性能，但同时也会削弱其他性能，所以对基体树脂进行改性就显得尤为必要。由于热熔胶的生产就是一个高分子聚合物调配共混的过程，仅以大量实验为基础获得的配方不一定就是最佳配方，还会耗费大量材料和时间，影响开发进度。因此将聚合物的共混理论应用于热熔胶目前大多数热熔胶的制备是应用物理方法进行熔体共混，即将聚合物加热到其黏流温度以上分解温度以下，使其呈良好的熔融流动状态，通过外力场(主要是剪切力)作用实现共混。但受共混组分各自加工特性限制，如果各组分间黏度、加工温度等相差过大，则难以达到预期效果。现在许多新型热熔胶中普遍采用的是化学共混方法，即在共混过程中使组分间发生化学反应，或者利用组分间化学反应来控制聚合物分散程度，如反应性共混、互穿聚合物网络(IPN)等。 反应性共混是指在共混过程中加入活性单体、催化剂(引发剂)进行原位复合，在共混物组分中形成接枝或嵌段，从而改善其与某些材料之间的亲和性。例如在聚乙烯中引入极性的马来酸酐单进行接枝共聚，可明显改善其粘接性能。 文献报道未接枝聚乙烯热熔胶胶接碳钢的剪切强度为0. 2 MPa，接枝率0. 06%的南京塑泰聚乙烯热熔胶胶接碳钢时，其剪切强度为1. 24 MPa，当接枝
聚氨酯胶的配方设计 胶粘剂的设计是以获得最终使用性能为目的,对聚氨酯胶粘剂进行配方设计,要考虑到所制成的胶粘剂的施工性(可操作性)，固化条件及粘接强度，耐热性，耐化学品性，耐久性等性能要求。 1.聚氨酯分子设计——结构与性能聚氨酯由于其原料品种及组成的多样性,因而可合成各种各样性能的高分子材料，例如从其本体材料(即不含溶剂)的外观性严主讲,可得到由柔软至坚硬的弹性体，泡沫材料，聚氨酯从其本体性质(或者说其固化物)而言,基本上届弹性体性质,它的一些物理化学性质如粘接强度，机械性能，耐久性，耐低温性，耐药品性,主要取决于所生成的聚氨酯固化物的化学结构，所以,要对聚氨酯胶粘剂进行配方设计,首先要进行分子设计,即从化学结构及组成对性能的影响来认识，有关聚氨酯原料品种及化学结构与性能的关系。 2. 从原料角度对PU胶粘剂制备进行设计聚氨酯胶粘剂配方中一般用到三类原料:一类为NCO类原料(即二异氰酸酯或其改性物、多异氰酸酯),一类为oH类原料(即含羟基的低聚物多元醇、扩链剂等,广义地说,是含活性氢的化合物,故也包括多元胺、水等),另有一类为溶剂和催化剂等添加剂，从原料的角度对聚氨酯胶粘剂进行配方设计,其方法有下述两种。 (1).由上述原料直接配制最简单的聚氨酯胶粘剂配制法是0H类原料和NCO类原料(或及添加剂)简单地混合，直接使用，这种方法在聚氨酯胶粘剂配方设计中不常采用,原因是大多数低聚物多元醇分子量较低(通常聚醚Mr<6000,聚酯Mr<3000),因而所配制的胶粘剂组合物粘度小，初粘力小，有时即使添加催化剂,固化速度仍较慢,并且固化物强度低, 实用价值不大，并且未改性的TDI蒸气压较高,气味大，挥发毒性大,而MDI常温下为固态,使用不方便,只有少数几种商品化多异氰酸酯如PAPlDesmodur RDesmodur RFCoronate L等可用作异氰酸酯原料。不过,有几种情况可用上述方法配成聚氨酯胶粘剂例如 1)由高分子量聚酯(Mr5000-50000)的有机溶液与多异氰酸酯溶液(如Coronate L)组成的双组分聚氨酯胶粘剂,可用于复合层压薄膜等用途,性能较好，这是因为其主成分高分子量聚酯本身就有较高的初始粘接力,组成的胶粘剂内聚强度大; (2)由聚醚(或聚酯)或及水，多异氰酸酯，催化剂等配成的组合物,作为发泡型聚氨酯胶粘剂，粘合剂,用于保温材料等的粘接制造等,有一定的实用价值。 (2).NCO类及OH类原料预先氨酯化改性如上所述,由于大多数低聚物多元醇的分子量较低,并且TDI挥发毒性大,MDI常温下为固态,直接配成胶一般性能较差,故为了提高胶粘剂的初始粘度，缩短产生一定粘接强度所需的时间,通常把聚醚或聚酯多元醇

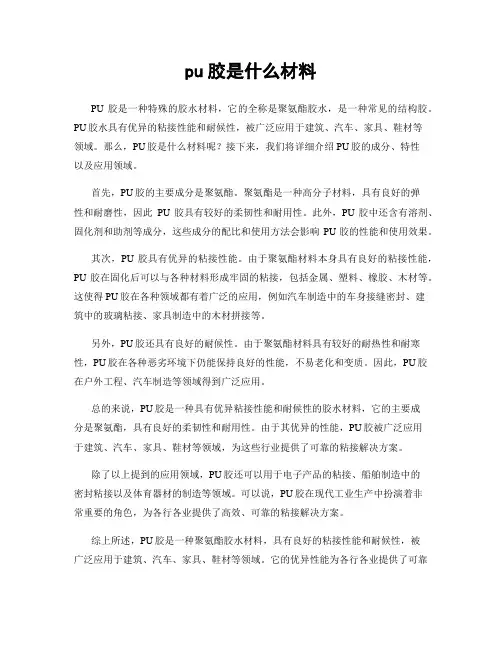

聚氨酯胶粘剂的优缺点及应用介绍 我国聚氨酯胶粘剂的研发起步于上世纪60年代。80年代以后，我国对水性聚氨酯的研究更为活跃，但与国外水性聚氨酯胶粘剂系列化大工业的水平相比仍处于开发阶段。90年代，各行各业引进了众多的生产线，一批三资企业相继建立，进口的产品迫切需要国产化。相关的科研院所和生产单位加大开发力度，新产品不断涌现。 聚氨酯胶粘剂是指在分子链中含有氨基甲酸酯基团或异氰酸酯基的胶粘剂。按反应组成分类按反应组成可分为多异氰酸酯胶黏剂、含异氰酸酯基的聚氨酯胶黏剂、含羟基聚氨酯胶黏剂和聚氨酯树脂胶黏剂。按用途与特性分类按用途与特性分类可分为通用型胶黏剂、食品包装用胶黏剂、鞋用胶黏剂、纸塑复合用胶黏剂、建筑用胶黏剂、结构用胶黏剂、超低温用胶黏剂、发泡型胶黏剂、厌氧型胶黏剂、导电性胶黏剂、热熔型胶黏剂、压敏型胶黏剂、封闭型胶黏剂、水性胶黏剂以及密封胶黏剂等。但无论是哪种聚氨酯胶粘剂，都是体系中的异氰酸酯基团与体系内或者体系外含活泼氢的物质发生反应，生成聚氨酯基团或者聚脲，从而使得体系强度大大提高而实现粘接的目的。 迄今为止，除了原有的胶种外，无溶剂聚氨酯结构胶、反应性聚氨酯热熔胶等国外有的胶种，现在我国基本都有。虽然我国聚氨酯工业已有相当规模，但与发达国家相比仍有很大差距，主要是产量不大，技术水平仍较低。聚氨酯胶粘剂究竟具有哪些特性？它又应用于哪些领域呢？今天就由洛阳天江化工新材料有限公司给大家做一些简单介绍吧! 一、聚氨酯胶粘剂的特性 1、粘结力强，初粘力大，适用范围广 由于聚氨酯胶粘剂分子链中的－NCO可以和多种含活泼氢的官能团反应，形成界面化学键结合，因此对多种材料具有极强的粘附性能。不仅可以粘结多孔性的材料，如泡沫塑料、陶瓷、木材、织物等，还可以粘接多种金属、无机材料、塑料、橡胶和皮革等，是一种适用范围很广的胶粘剂。 2、突出的耐低温性能 在极低的温度下，一般的高分子材料都转化为玻璃态而变脆，而聚氨酯胶粘剂即使在－250℃以下仍能保持较高的剥离强度，同时其剪切强度随着温度的降
单组分聚氨酯胶粘剂配方和合成机理 单组分聚氨酯胶粘剂配方和合成机理 湿固化型聚氨酯胶 1.湿固化机理：湿固化型聚氨酯胶粘剂中含有活泼的NCO基团，当暴露于空气中时能与空气中的微量水分子发生反应；粘接时，它能与基材表面吸附的水以及表面存在羟基大呢感活性氢基团发生化学反应，生成脲键结构。因此湿固化型聚氨酯胶粘剂固化后的胶层组成是聚氨酯胶粘剂—聚脲结构。 2.软木用聚氨酯胶:将以NCO为端基的聚氨酯胶粘剂应用于软木碎屑的粘接，由林产化工厂于软木碎屑中加入胶粘剂，混合均匀，加热压制成型，制成软木板材、片材等制品，用作保温、隔音等材料，其特点是耐水、防腐蚀。该胶粘剂是聚氨酯湿固化胶粘剂和密封剂的基础粘料，若对配方稍加调整，亦即加入一定比例的三官团的聚氧化丙烯三醇(如N-330)，制成的NCO端基的预聚体胶粘剂即可作为下列材料的粘料(基料)： (1)聚氨酯浇注型橡胶的基料； (2)建筑用聚氨酯防水材料的粘料； (3)田径运动场地用聚氨酯橡胶跑道(塑胶跑道)胶面层的粘料； (4)聚氨酯密封胶粘剂的粘料。 该胶粘剂还可用于聚氨酯泡沫塑料、聚苯乙烯泡沫等的粘接，使用方便，无公害，受到用户欢迎。 3.配方1：聚氧化丙烯多元醇(M=3000) 51份 MDI 26份 TDI(80/20) 8.7份 1，4-丁二醇 4.1份 将上述四组分原料混合，在80℃反应3h后，降温，用10份二甲苯稀释，制得NCO含量约7.3％的预聚体。该预聚体可作为弹性基材的胶粘剂。具有耐水、柔韧性好、强度高等优点。胶膜的拉伸强度可达43.1MPa，伸长率360%，在80℃热水中浸泡7天后仍能保持较好的强度。 配方2：聚氧化丙烯三醇(M=6000) 400份 聚氧化丙烯二醇(4／=2000) 1000份
单组分聚氨酯胶粘剂配方和合成机理 单组分胶粘剂配方和合成机理 湿固化型胶 1.湿固化机理：湿固化型胶粘剂中含有活泼的NCO基团，当暴露于空气中时能与空气中的微量水分子发生反应；粘接时，它能与基材表面吸附的水以及表面存在羟基大呢感活性氢基团发生化学反应，生成脲键结构。因此湿固化型胶粘剂固化后的胶层组成是胶粘剂—聚脲结构。 2.软木用胶:将以NCO为端基的胶粘剂应用于软木碎屑的粘接，由林产化工厂于软木碎屑中加入胶粘剂，混合均匀，加热压制成型，制成软木板材、片材等制品，用作保温、隔音等材料，其特点是耐水、防腐蚀。该胶粘剂是湿固化胶粘剂和密封剂的基础粘料，若对配方稍加调整，亦即加入一定比例的三官团的聚氧化丙烯三醇(如N-330)，制成的NCO端基的预聚体胶粘剂即可作为下列材料的粘料(基料)： (1)浇注型橡胶的基料； (2)建筑用防水材料的粘料； (3)田径运动场地用橡胶跑道(塑胶跑道)胶面层的粘料； (4)密封胶粘剂的粘料。 该胶粘剂还可用于泡沫、聚苯乙烯泡沫等的粘接，使用方便，无公害，受到用户欢迎。 3.配方1：聚氧化丙烯多元醇(M=3000) 51份 MDI 26份 TDI(80/20) 8.7份 1，4-丁二醇 4.1份
将上述四组分原料混合，在80℃反应3h后，降温，用10份二甲苯稀释，制得NCO含量约7.3％的预聚体。该预聚体可作为弹性基材的胶粘剂。具有耐水、柔韧性好、强度高等优点。胶膜的拉伸强度可达43.1MPa，伸长率360%，在80℃热水中浸泡7天后仍能保持较好的强度。 配方2：聚氧化丙烯三醇(M=6000) 400份 聚氧化丙烯二醇(4／=2000) 1000份 MDI315份 氢化萜烯酚醛树脂180份 按以上配方原料制成预聚体，再加人气相法二氧化硅、滑石粉等填料以及增塑剂、叔胺和有机锡类催化剂，制成含填料的预聚体。 按HDI缩二脲1610份、r-巯丙基三甲氧基硅烷40份、二甲基硅烷427份、二甲基哌嗪1.3份制成硅烷化合物。 单组分胶粘剂按预聚体：硅烷化合物：萜烯增粘剂=271：6：70(质量份数)混合配制。用于玻璃-帆布、铝-铝、冷轧钢-冷轧钢的粘接。 配方3：高活性聚醚多元醇(M=5500) 2556份 PAPI(平均官能团度2．1) 5108份 苯乙烯568份 丙烯腈568份 高活性聚醚多元醇与PAPI于100℃反应，制得预聚体，于此预聚体中，要3h内慢慢加人苯乙烯和丙烯腈的混合液，并每隔1h 添加28份偶氮二异丁腈(ABIN)，最后再反应2h，并于120℃减压抽除未反应单体，制得产品粘度为6000Pa·s，外观为浅褐色不透明的粘稠液，NCO含量为12.9％。 称取上述预聚体100份，加入20份炭黑、2.5份惰性填料，制成湿固化接枝型单组分胶粘剂，其剪切强度达8MPa，而且有触变性。而未接枝的胶粘剂，其剪切强度为5MPa，外观为自由流动的粘稠液。 配方4 ：聚醚多元醇(M=2800) 200份
聚氨酯胶黏剂 一、聚氨酯胶黏剂的特性【26】 1、聚氨酯胶粘剂中含有强极性和化学活泼性的异氰酸酯基(－NCO)和氨酯基(－NHCOO－)，与含有活泼氢的材料，如泡沫塑料、木材、皮革、织物、纸张、陶瓷等多孔材料和金属、玻璃、橡胶、塑料等表面光洁的材料都有优良的化学粘合力。而聚氨酯与被粘合材料之间产生的氢键作用使分子内力增强，会使粘合更加牢固。 2、调节聚氨酯树脂的配方可控制分子链中软段与硬段的比例以及结构，制成不同硬度和伸长率的胶粘剂。其粘合层从柔性到刚性可任意调节，从而满足不同材料的粘接。 3、聚氨酯胶粘剂可加热固化也可室温固化。粘合工艺简便，操作性能良好。 4、聚氨酯胶粘剂固化时一般没副反应产生，因此不易使粘合层产生缺陷。 5、多异氰酸酯胶粘剂能溶于几乎所有有机溶剂中，而且异氰酸酯的分子体积小，易扩散，因此多异氰酸酯胶粘剂能渗入被粘材料中，从而提高粘附力。 6、多异氰酸酯胶粘剂粘接橡胶和金属时，不但粘合牢固而且能使橡胶和金属之间形成软硬过渡层，因此这种粘合应力小，能产生更优良的耐疲劳性。 7、聚氨酯胶粘剂的低温和超低温性能超过所有其他类型的胶粘剂。其粘合层可在-196℃(液氮温度)，甚至在-253℃(液氢温度)下使用。 8、聚氨酯胶粘剂具有良好的耐磨、耐水、耐油、耐溶剂、耐化学药品、耐臭氧以及耐细菌等性能。 然而，聚氨酯胶粘剂也有缺点，在高温高湿下易水解而降低粘合强度。 二、聚氨酯的结构 目前复合薄膜用胶粘剂用量最大的是聚氨酯胶粘剂，90%以上的软包装袋用复合膜采用了聚氨酯胶粘剂【3】。 聚氨酯（PU）胶黏剂是指在分子链中含有氨基甲酸酯基团（—NHCOO—）或异氰酸酯基（—NCO）的胶黏剂【1】。与含有活泼氢的材料,如泡沫塑料、木材、皮革、织物、纸张、陶瓷等多孔材料和金属、玻璃、橡胶、塑料等表面光洁的材料都有着优良的化学黏合力【2】。 聚氨酯树脂的结构对其性能起决定性作用。聚氨酯是一种由软硬段镶嵌而成的线性有机聚合物，其结构如下所示【3】： ～软段～硬段～软段～硬段～软段～ 聚氨酯树脂的软段由一般由聚醚、聚酯等低聚物多元醇构成，这类多元醇的分子量通常约为600～3000。一般来说，用于制备胶粘剂的聚氨酯树脂的硬/软段比例都较低，其性能也主要由软段决定。聚氨酯的硬段由多异氰酸酯和小分子扩链剂生成的异氰酸酯基、氨基甲酸酯基，及异氰酸酯与水或胺类扩链剂产生的脲基【4】，对材料的力学性能有重要影响，尤其是拉伸强度、硬度和抗撕裂强度等性能。结构如下图所示。
单组分聚氨酯胶粘剂配方 和合成机理 Modified by JEEP on December 26th, 2020.
单组分聚氨酯胶粘剂配方和合成机理 单组分胶粘剂配方和合成机理 湿固化型胶 1.湿固化机理：湿固化型胶粘剂中含有活泼的NCO基团，当暴露于空气中时能与空气中的微量水分子发生反应；粘接时，它能与基材表面吸附的水以及表面存在羟基大呢感活性氢基团发生化学反应，生成脲键结构。因此湿固化型胶粘剂固化后的胶层组成是胶粘剂—聚脲结构。 2.软木用胶:将以NCO为端基的胶粘剂应用于软木碎屑的粘接，由林产化工厂于软木碎屑中加入胶粘剂，混合均匀，加热压制成型，制成软木板材、片材等制品，用作保温、隔音等材料，其特点是耐水、防腐蚀。该胶粘剂是湿固化胶粘剂和密封剂的基础粘料，若对配方稍加调整，亦即加入一定比例的三官团的聚氧化丙烯三醇(如N-330)，制成的NCO端基的预聚体胶粘剂即可作为下列材料的粘料(基料)： (1)浇注型橡胶的基料； (2)建筑用防水材料的粘料； (3)田径运动场地用橡胶跑道(塑胶跑道)胶面层的粘料； (4)密封胶粘剂的粘料。 该胶粘剂还可用于泡沫、聚苯乙烯泡沫等的粘接，使用方便，无公害，受到用户欢迎。 3.配方1：聚氧化丙烯多元醇(M=3000) 51份 MDI 26份 TDI(80/20) 份 1，4-丁二醇份
将上述四组分原料混合，在80℃反应3h后，降温，用10份二甲苯稀释，制得NCO含量约％的预聚体。该预聚体可作为弹性基材的胶粘剂。具有耐水、柔韧性好、强度高等优点。胶膜的拉伸强度可达，伸长率360%，在80℃热水中浸泡7天后仍能保持较好的强度。 配方2：聚氧化丙烯三醇(M=6000) 400份 聚氧化丙烯二醇(4／=2000) 1000份 MDI315份 氢化萜烯酚醛树脂 180份 按以上配方原料制成预聚体，再加人气相法二氧化硅、滑石粉等填料以及增塑剂、叔胺和有机锡类催化剂，制成含填料的预聚体。 按HDI缩二脲1610份、r-巯丙基三甲氧基硅烷40份、二甲基硅烷427份、二甲基哌嗪份制成硅烷化合物。 单组分胶粘剂按预聚体：硅烷化合物：萜烯增粘剂=271：6：70(质量份数)混合配制。用于玻璃-帆布、铝-铝、冷轧钢-冷轧钢的粘接。 配方3：高活性聚醚多元醇(M=5500) 2556份 PAPI(平均官能团度2．1) 5108份 苯乙烯568份 丙烯腈568份 高活性聚醚多元醇与PAPI于100℃反应，制得预聚体，于此预聚体中，要3h内慢慢加人苯乙烯和丙烯腈的混合液，并每隔1h添加28份偶氮二异丁腈(ABIN)，最后再反应2h，并于120℃减压抽除未反应单体，制得产品粘度为6000Pa·s，外观为浅褐色不透明的粘稠液，NCO含量为％。 称取上述预聚体100份，加入20份炭黑、份惰性填料，制成湿固化接枝型单组分胶粘剂，其剪切强度达 8MPa，而且有触变性。而未接枝的胶粘剂，其剪切强度为5MPa，外观为自由流动的粘稠液。

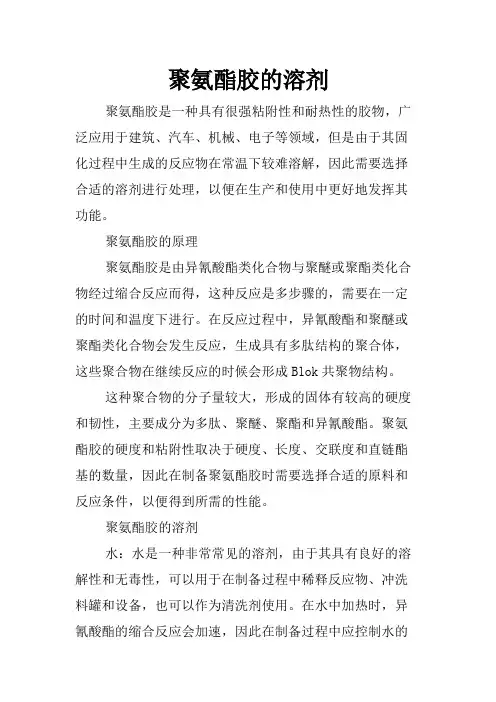

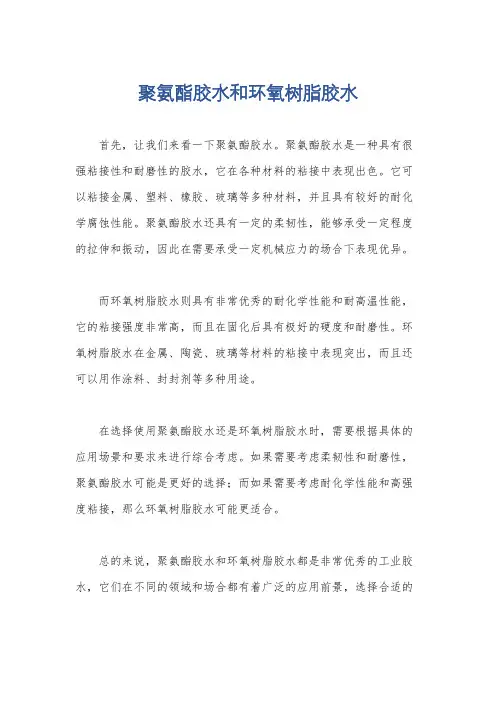

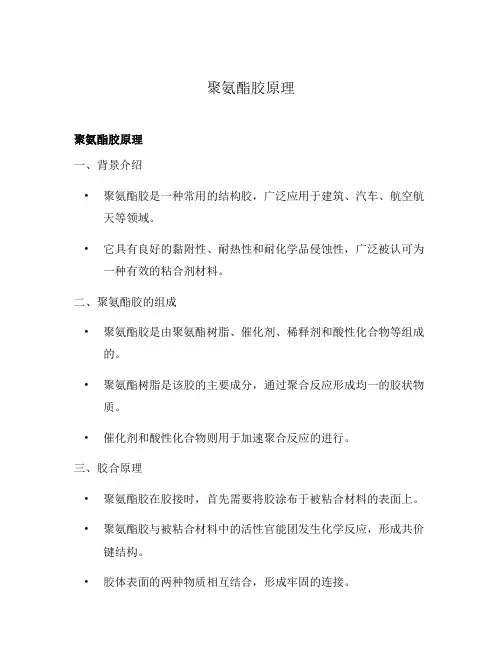

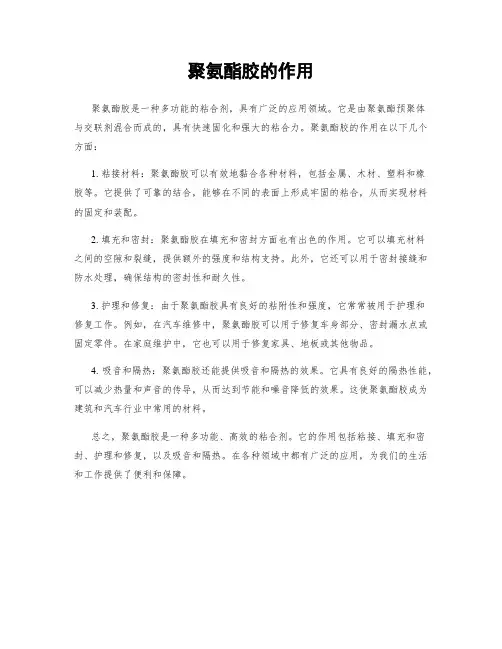

1聚氨酯胶水 聚氨酯胶水是分子链中含有氨酯基和异氰酸酯基的胶水，由于含有强极性的异氰酸酯和氨基甲酸酯基，具有很高的反应性，能够室温固化，因而对金属、橡胶、玻璃、陶瓷、塑料、木材、织物、皮革等多种材料都有优良的胶粘性能。聚氨酯的主链柔性很好，其最大特点是耐受冲击震动和弯曲疲劳，剥离强度很高，特别是耐低温性能极其优异，在现有的胶水中独占鳌头。聚氨酯胶水工艺简便，室温和加热均能固化，不同材料胶粘时热应力影响小，在各个领域都有广泛的应用。聚氨酯胶水耐水性和耐热性较差，选用时需要注意。 2特点 聚氨酯胶水是无色或淡黄色透明液体，单组分包装。本产品具有高强度,耐磨性。高弹性，耐低温性等优势。其软硬度可在很大的范围内进行调节，但其耐热性不佳，通过改性将耐热基团引入聚氨酯的硬段中，制造出一种耐热将近120℃的单组分聚氨酯胶粘剂，并且在150℃高温还有很好的黏附性能，扩大了聚氨酯胶粘剂的适用范围. 3用途 聚氨酯胶粘剂因本身具有较强的活性，因此对各种材料具有良好的粘接性能，对金属，大理石，陶瓷，玻璃，水泥制品，木材及大多数的塑料制品均有良好的粘接性和密封性。可广泛应用于船舶，高铁，地铁建筑，塑料制品，喇叭的中心胶，家用电器，古玩等的粘接与修复。 4使用方法 1.表面处理将粘接物表面用砂纸打磨去锈，再用丙酮清洗晾干待用。 2.涂胶JL-6810耐高温单组分聚氨酯胶水可用滚，涂，刷，喷等各种形式均匀涂布于被粘接物表面，再刮平.1KG胶粘剂约可涂布4-5㎡被粘接物表面，操作时间约0.5H. 3.加压将已涂布的物品在其表面上加压0.1Mpa挤出多余的胶，擦净。 4.固化冬季初初步固化时间约为7-8H,夏季初步固化时间为3H，若加入催化剂固化时间克加快，一般二天便可达到使用强度。 5.使用强度在100℃左右可长期使用，短期使用为为120℃，瞬间使用时间为150℃.

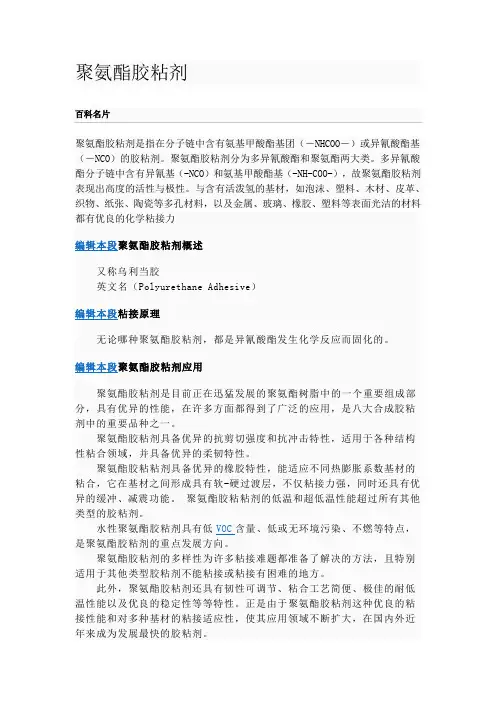

聚氨酯胶粘剂研究的进展 摘要概述了近年来国内外聚氨酯胶粘剂研究开发和应用进展重点介绍了聚氨酯胶粘剂的发展动态和几类主要的聚氨酯胶粘剂针对我国实际情况对今后的发展作出了展望 1 前言 聚氨酯胶粘剂Polyurethane Adhesive是指在分子链中含有氨基甲酸酯基团-NHCOO- 或异氰酸酯基-NCO的胶粘剂它具有优异的性能且应领域广泛德国Bayer公司的聚氨酯胶粘剂专家Gunter Festel指出聚氨酯胶粘剂的多样性几乎为每一种粘接难题都准备了解决的方法[1] 聚氨酯胶粘剂分为多异氰酸酯和聚氨酯2大类因含有极性很强化学活泼性很高的异氰酸酯基-NCO和氨酯基-NHCOO-它与含有活泼氢的材料如泡沫塑料木材皮革 织物纸张陶瓷等多孔材料和金属玻璃橡胶塑料等表面光洁的材料都有着优良的化学粘接力而聚氨酯与被粘接材料之间产生的氢健作用会使高分子内聚力增加从而使粘接更加牢固此外聚氨酯胶粘剂还具有韧性可调节粘接工艺简便极佳的耐低温性能以及优良的稳定性等特性近年来在国内外成为发展最快的胶粘剂[2] 2 国内外技术发展概况 聚氨酯胶粘剂发展的突出特点是适应环保工业卫生资源等政策法规的要求进行了产业结构的调整努力降低有机溶剂型产品的比重研制开发反应热熔型水分散型和无溶剂型产品和技术但是溶剂型胶粘剂有其独特之处因此在短期内不可能全部取消解决的方法是选用低毒溶剂提高固含量及密闭通风操作并进行溶剂回收等[4] 由于汽车工业的发展要求汽车构件轻量化因此大量采用塑料零部件特别是高强度的ERP 玻璃纤维增加塑料和SMC片状模塑材料而塑料零部件需用聚氨酯结构胶和密封胶进行粘接装配在建筑行业中由于聚氨酯密封胶对各种建筑材料都具有良好的粘接性且价格比有机硅与聚硫密封胶便宜因此从90年代开始聚氨酯密封胶超过有机硅与聚硫密封胶而占据主导地位[5] 为了适应自动化装配线的要求胶粘剂的固化速度必须大幅度提高通过近年来的努力开发了一些新的胶种如快速反应性聚氨酯胶辐射或紫外固化胶及反应热熔胶等可使聚氨酯胶粘剂的固化速度成倍加快同时还注重施胶工艺和工具方面的开发 我国聚氨酯胶粘剂的技术发展动态主要有以下2个方面首先是引进胶种的国产化其主要品种有快速固化的汽车挡风玻璃用单组分湿固化聚氨酯胶粘剂低模量高弹性单组分聚氨酯建筑密封胶食品工业用低粘度高强度耐高温双组分聚氨酯复膜胶贮存稳定的水性聚氨酯乳液胶粘剂快速固化反应性聚氨酯热熔胶等第二是对现有品种的质量改进 3 国内外研究开发进展 3.1多异氰酸酯胶粘剂 多异氰酸酯胶粘剂是由多异氰酸酯单体或其低分子衍生物组成的胶粘剂是聚氨酯胶粘剂中的早期产品属于反应型胶粘剂粘接强度高适用于金属与橡胶纤维等的粘接但由于含有较多的游离异氰酸根基团对潮气敏感有毒性且通常含有机溶剂因此较少以单体形式单独使用而是将它混入橡胶类胶粘剂或用作交联剂其主要品种有三异氰酸酯胶粘剂四异氰酸酯胶粘剂多异氰酸酯胶粘剂三羟甲基丙烷-TDI加成物等其工艺比较成熟
胶粘剂的设计是以获得最终使用性能为目的，对聚氨酯胶粘剂进行配方设计，要考虑到所制成的胶粘剂的施工性(可操作性)、固化条件及粘接强度、耐热性、耐化学品性、耐久性等性能要求。 1. 聚氨酯分子设计——结构与性能 聚氨酯由于其原料品种及组成的多样性，因而可合成各种各样性能的高分子材料。例如从其本体材料(即不含溶剂)的外观性严主讲，可得到由柔软至坚硬的弹性体、泡沫材料。聚氨酯从其本体性质(或者说其固化物)而言，基本上届弹性体性质，它的一些物理化学性质如粘接强度、机械性能、耐久性、耐低温性、耐药品性，主要取决于所生成的聚氨酯固化物的化学结构。所以，要对聚氨酯胶粘剂进行配方设计，首先要进行分子设计，即从化学结构及组成对性能的影响来认识。有关聚氨酯原料品种及化学结构与性能的关系。 2. 从原料角度对PU胶粘剂制备进行设计 聚氨酯胶粘剂配方中一般用到三类原料：一类为NCO类原料(即二异氰酸酯或其改性物、多异氰酸酯)，一类为oH类原料(即含羟基的低聚物多元醇、扩链剂等，广义地说，是含活性氢的化合物，故也包括多元胺、水等)，另有一类为溶剂和催化剂等添加剂。从原料的角度对聚氨酯胶粘剂进行配方设计，其方法有下述两种。 (1).由上述原料直接配制 最简单的聚氨酯胶粘剂配制法是0H类原料和NCO类原料(或及添加剂)简单地混合、直接使用。这种方法在聚氨酯胶粘剂配方设计中不常采用，原因是大多数低聚物多元醇分子量较低(通常聚醚 Mr<6000，聚酯Mr<3000)，因而所配制的胶粘剂组合物粘度小、初粘力小。有时即使添加催化剂，固化速度仍较慢，并且固化
物强度低，实用价值不大。并且未改性的TDI蒸气压较高，气味大、挥发毒性大，而MDI常温下为固态，使用不方便，只有少数几种商品化多异氰酸酯如PAPl、Desmodur R、Desmodur RF、Coronate L等可用作异氰酸酯原料。 不过，有几种情况可用上述方法配成聚氨酯胶粘剂。例如：(1)由高分子量聚酯(Mr5000-50000)的有机溶液与多异氰酸酯溶液(如 Coronate L)组成的双组分聚氨酯胶粘剂，可用于复合层压薄膜等用途，性能较好。这是因为其主成分高分子量聚酯本身就有较高的初始粘接力，组成的胶粘剂内聚强度大； (2)由聚醚(或聚酯)或及水、多异氰酸酯、催化剂等配成的组合物，作为发泡型聚氨酯胶粘剂、粘合剂，用于保温材料等的粘接、制造等，有一定的实用价值。 (2)．NCO类及OH类原料预先氨酯化改性 如上所述，由于大多数低聚物多元醇的分子量较低，并且TDI挥发毒性大，MDI 常温下为固态，直接配成胶一般性能较差，故为了提高胶粘剂的初始粘度、缩短产生一定粘接强度所需的时间，通常把聚醚或聚酯多元醇与TDI或MDI单体反应，制成端NCO基或OH基的氨基甲酸酯预聚物，作为NCO成分或OH成分使用。 3. 从使用形态的要求设计PU胶 从聚氨酯胶粘剂的使用形态来分，主要有单组分和双组分。 A.单组分聚氨酯胶粘剂 单组分聚氨酯胶粘剂的优点是可直接使用，无双组分胶粘剂使用前需调胶之麻烦。单组分聚氨酯胶粘剂主要有下述两种类型。 (1)以一NCO为端基的聚氨酯预聚物为主体的湿固化聚氨酯胶粘剂，合成反应利用空气中微量水分及基材表面微量吸附水而固化，还可与基材表面活性氢基团反

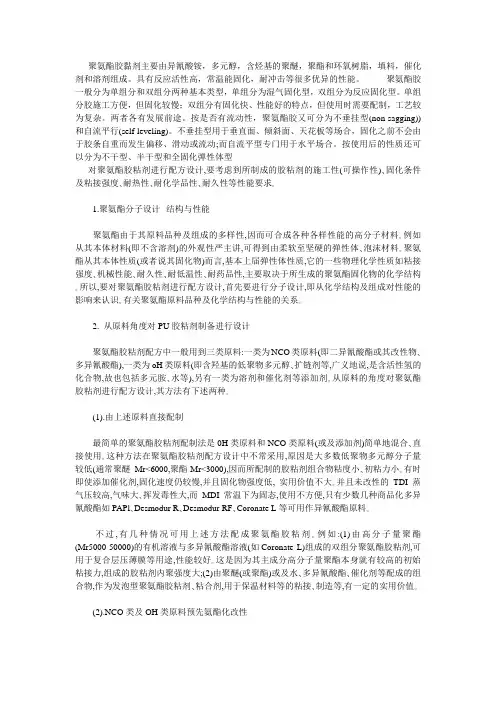

聚氨酯胶黏剂 的应用和分类 聚氨酯胶主要由异氰酸铵，多元醇，含烃基的聚醚，聚酯和环氧树脂，填料，催化剂和溶剂组成。具有反应活性高，常温能固化，耐冲击等很多优异的性能。 聚氨酯胶一般分为单组分和双组分两种基本类型，单组分为湿气固化型，双组分为反应固化型。单组分胶施工方便，但固化较慢；双组分有固化快、性能好的特点，但使用时需要配制，工艺较为复杂。两者各有发展前途。按是否有流动性，聚氨酯胶又可分为不垂挂型(non-sagging))和自流平行(self-leveling)。不垂挂型用于垂直面、倾斜面、天花板等场合，固化之前不会由于胶条自重而发生偏移、滑动或流动;而自流平型专门用于水平场合。按使用后的性质还可以分为不干型、半干型和全固化弹性体型。 主要应用： 1.复合材料与金属框架之间的粘接; 2.汽车的粘接填缝; 3.玻璃纤维增强塑料与金属粘接; 4.xx粘胶剂; 5.反应性热熔胶; 6.次贷粘胶剂; 7.还可以在宇航，电子电气，金属材料，包装材料，造船，纺织，橡胶，塑料，陶瓷，建筑，汽车等行业中的应用； 8.可用于挤塑聚苯乙烯泡沫与钢板，铝板，硅酸钙及水泥墙壁粘接。 聚氨酯树脂在防腐涂料中的应用 聚氨酯树脂的化学结构，决定了它作为防腐漆应用的主要特点。
由两组分混合后交联成膜，分子结构规整、排列紧密，涂层的透水性和透氧性小，能耐水、石油、盐液等浸泡，具有优良的防腐性能。附着力好，因涂料的树脂结构中含有能构成强极性基团的氢键。另外，因聚氨酯树脂的吸水性小，涂层在浸水的环境下附着力也变化不大。 涂层刚柔均宜，可调节涂料配方，既可制成聚氨酯刚性涂料，也可制成弹性涂料。一种无溶剂双组分的高厚膜弹性聚氨酯防腐漆，一次喷涂可达 400~500μm厚度，可应用于许多既要求具有重防腐性能，又要求缩短施工周期的场合，例如港口的钢柱、污水处理场、废水处理槽、石化设备等。 可制备在低温潮湿环境条件下应用的防腐漆。 具有优良的耐大气老化性，已成为目前应用在大气段重防腐漆体系中首选的面漆品种。 可与多种树脂混合或改性制备各种有特色的防腐漆产品，如与煤焦油沥青混合，制成耐水优良、价格低廉的防腐漆；用丙烯酸树脂改性，制成耐候性好，又耐化学腐蚀和抗污，复涂性好且价格适合的面漆等。聚氨酯与氟树脂制备的含氟聚氨酯漆，可常温交联固化，具有超常的耐候性，优异的耐盐雾性以及良好的高档建筑装饰面漆上获得推广应用并成为一类综合性能优异的新型防腐漆。 聚氨酯密封胶应用及常识 聚氨酯密封胶是以聚氨酯橡胶及聚氨酯预聚体为主要成分的密封胶。此类密封胶具有高的拉伸强度、优良的弹性、耐磨性、耐油性和耐寒性，但耐水性特别是耐碱水性欠佳。它可分为加热硫化型、室温硫化型和热熔型三种，其中室温硫化型又有单组分和双组分之分。 聚氨酯密封胶广泛用于建筑物、广场、公路作为嵌缝密封材料，以及汽车制造、玻璃安装、电子灌装、潜艇和火箭等的密封。 聚氨酯密封胶有如下特点：
抗撕裂性能聚氨酯橡胶配方设计 摘要：设计聚氨酯配方。通过加入各种助剂改善聚氨酯橡胶的性能，并加入炭黑显著提高其抗撕性能。 关键字：橡胶配方抗撕裂性 一、聚氨酯及其性能与用途 聚氨酯（PU）树脂是异氰酸酯和含活泼氢的聚醚或聚酯多元醇发生亲核加成反应制备的一种具有氨基甲酸酯链段重复结构单元的聚合物。杨氏模量介于橡胶与塑料之间，具有耐磨性，耐油，耐撕裂，耐化学腐蚀，耐射线辐射与其材质粘结性好，高弹性和吸振能力强等优异性能。聚氨酯有很多种用途如，服装运动用品聚氨酯改变了服装的风格，在我们的生活里发挥着作用。其代表产品有舒适、柔软、具伸缩性及弹性设计自由的氨纶弹性纤维。在居室用品方面，聚氨酯应用制品展示着其舒适性。具有优良耐磨耗性及附着性的聚氨酯胶粘剂在录音/录像带、电脑用磁盘及IC卡和电子乘车票等制造过程中，被作为各种记录媒体磁性材料的粘接剂，使记录密度得到提高。具有隔热及隔音功能的车顶材，具有舒适性要求的汽车座垫，阻隔噪音及振动保持安静空间的车底材料和密封材料。由于聚氨酯的优良性能和广泛用途，应充分研究和设计聚氨酯。现就课程要求做如下设计。 二、配方设计基本原则 1、总的设计基本原则 a、制品的性能要求 b、成型加工性能的要求 c、选用的原材料来源容易，产地较近，质量稳定可靠，价格合理 d、配方成本应在满足上述三条的前提下，尽量选用质量稳定可靠、价格低的原材料；必要时采用不同品种和价格的原材料复配;适当加入填充剂，降低成本 2、橡胶配方设计的原则 橡胶配方设计的原则可以概况如下： a、保证硫化胶具有指定的技术性能，使产品优质； b、在胶料和产品制造过程中加工工艺性能良好，使产品达到高产； c、成本低、价格便宜； d、所用的生胶、聚合物和各种原材料容易得到； e、劳动生产率高，在加工制造过程中能耗少； f、符合环境保护及卫生要求； 任何一个橡胶配方都不可能在所有性能指标上达到全优。在许多情况下，配方设计应遵循如下设计原则： ①在不降低质量的情况下，降低胶料的成本； ②在不提高胶料成本的情况下，提高产品质量。要使橡胶制品的性能、成本和加工工艺可行性三方面取得最佳的综合平衡。用最少物质消耗、最短时间、最小工作量，通过科学的配方设计方法，掌握原材料配合的内在规律，设计出实用配方。 三、配方设计 1、聚氨酯合成配方 a、合成原料：甲苯二异氰酸酯（TDI）、聚四氢呋喃（PDMF）
第二节橡胶配方设计与性能的关系 一、橡胶配方设计与硫化橡胶物理性能的关系 （一）拉伸强度 拉伸强度表征硫化橡胶能够抵抗拉伸破坏的极限能力。虽然绝大多数橡胶制品在使用条件下，不会发生比原来长度大几倍的形变，但许多橡胶制品的实际使用寿命与拉伸强度有较好的相关性。 研究高聚物断裂强度的结果表明，大分子的主价健、分子间的作用力（次价健）以及大分子链的柔性、松弛过程等是决定高聚物拉伸强度的内在因素。 下面从各个配合体系来讨论提高拉伸强度的方法。 1．橡胶结构与拉伸强度的关系 相对分子质量为（3.0~3.5）×105的生胶，对保证较高的拉伸强度有利。 主链上有极性取代基时，会使分子间的作用力增加，拉伸强度也随之提高。例如丁腈橡胶随丙烯腈含量增加，拉伸强度随之增大。 随结晶度提高，分子排列会更加紧密有序，使孔隙和微观缺陷减少，分子间作用力增强，大分子链段运动较为困难，从而使拉伸强度提高。橡胶分子链取向后，与分子链平行方向的拉伸强度增加。 2．硫化体系与拉伸强度的关系 欲获得较高的拉伸强度必须使交联密度适度，即交联剂的用量要适宜。 交联键类型与硫化橡胶拉伸强度的关系，按下列顺序递减：离子键＞多硫键＞双硫键＞单硫键＞碳-碳键。拉伸强度随交联键键能增加而减小，因为键能较小的弱键，在应力状态下能起到释放应力的作用，减轻应力集中的程度，使交联网链能均匀地承受较大的应力。 3．补强填充体系与拉伸强度的关系 补强剂的最佳用量与补强剂的性质、胶种以及配方中的其他组分有关：例如炭黑的粒径越小，表面活性越大，达到最大拉伸强度时的用量趋于减少；软质橡胶的炭黑用量在40~60份时，硫化胶的拉伸强度较好。 4．增塑体系与拉伸强度的关系 总地来说，软化剂用量超过5份时，就会使硫化胶的拉伸强度降低。对非极性的不饱和橡胶（如NR、IR、SBR、BR），芳烃油对其硫化胶的拉伸强度影响较小；石蜡油对它则有不良的影响；环烷油的影响介于两者之间。对不饱和度很低的非极性橡胶如EPDM、IIR，最好使用不饱和度低的石蜡油和环烷油。对极性不饱和橡胶（如NBR，CR），最好采用酯类和芳烃油软化剂。 为提高硫化胶的拉伸强度，选用古马隆树脂、苯乙烯-茚树脂、高分子低聚物以及高黏度的油更有利一些。 5．提高硫化胶拉伸强度的其他方法 （1）橡胶和某些树脂共混改性例如NR/PE共混、NBR/PVC共混、EPDM/PP共混等均可提高共混胶的拉伸强度。
聚氨酯结构胶发展历程 聚氨酯结构胶是指应用于受力结构件胶接场合，能承受较大动负荷、静负荷并能长期使用的胶粘剂。结构型胶粘剂就是代替螺栓、铆钉或焊接等形式用来接合金属、塑料、玻璃：木材等的结构部件，下面小编具体为大家介绍下聚氨酯结构胶发展。 结构型聚氨酯胶粘剂从开始用于汽车的FRP(纤维增强塑料)至今，20多年来取得很大进展。目前除在汽车行业中得到应用外，还广泛用于水上运载工具[用于FRP甲板与船壳的粘接以及粘接SMC(板材模型复合材料)塔架、SMC水闸等，这些粘接件具有优异的耐振动性和耐冲击性]，电梯(电梯间的门、壁镶板的粘接)，净化槽(FRP凸缘、隔板的粘接)，浴池(SMC-瓷砖、天花板—瓷砖的粘接)，以及住宅(外装饰材料水泥预制件之间的粘接)等领域。 (1)汽车部件的粘接最初成功地作为聚氨酯结构胶用于汽车者是美国Coodyesr公司的pliogrip它系无溶剂双组分反应型胶粘剂，1967年用于载重汽车的5MC型发动机罩的粘接。随后GM、Ford、Mack等公司相继于大型载重卡车的SMC部件上以其进行粘接。接着又椎广到FRP部件。 日本从美国引进技术，并进行了改性。1984年用日产聚氨酯胶粘接丰田汽车塑料结构件，效果令人满意。它可随端异氰酸酯基严渠禄主剂和多元醇固化剂
的不同结构和组成，制造出具有不同甲化这友、不同粘度和不同抗下垂性等特性的胶粘剂，而其粘合强度不变；其剪切强度与环氧树脂相当，同时又显示出较高的剥离强度。 (2)电梯镶板上的应用电梯间的壁、门等用的镶板，近年来向着轻量化、高级化的方向发展。其中，轻量化是借助高刚性轻质辅助材料的采用及表面材料的薄型化实现的。电梯镶板的材质有表面贴PVC膜的钢板(简称PVC钢板)、钢板、镀锌钢板、不锈钢板及有色不锈钢板、黄铜板、红铜板等。镶板通常是由表板里部粘接上镀锌钢板或钢板等补强材料构成的。 镶板对胶粘剂的要求如下：①能够适用各种材质，如钢板、PVC钢板、不锈钢板、镀锌钢板等；②剥离强度>150N/25mm；③冲击强度>1.98j/cm2；④剪切强度>15MPa；⑤破坏状态为胶粘剂的内部破坏；⑥耐湿性，在60℃、90%RH的环境中放置60天后，其强度保持率在70%以上，且吸湿老化后再行干燥，胶粘剂的恢复性好；⑦耐蠕变性、耐疲劳性优异；⑧即使是薄板也不会因胶粘剂固化收缩引起歪斜等变形；⑨具有耐烤漆烘烤温度(最高175℃)的耐热性；⑩因PVC钢板耐热性差，故固化温度要求在80℃以下；⑩固化时间在20min以内；⑩适于自动化。 日本开发成功电梯镶板用结构型聚氨酯胶粘剂和底涂剂。先以磷酸酯系改性剂为主成分，添加微量PVC聚合物(提高耐湿性)，制成溶剂型底涂剂，用喷雾器在被料材料表面薄薄喷一层，待溶剂干燥后、涂布胶粘剂进行粘接。该结构型聚氨酯胶粘剂是由聚醚多元醇和MDI预聚物组成的双组分型胶。 目前结构型聚氨酯胶粘剂不仅能用于粘接塑料与金属，还广泛用于其他材料的粘接；不仅能用于汽车装配，且已推广到建筑、机械等工业领域。为使结构型聚氨酯胶更具有竞争力，各国正继续致力大量的改进工作，如降低成本，改双组分为单组分，进一步提高耐热性及其强度，取消底涂剂直接使用，简化混胶、挤出等施工操作，丰富品种、晶级，以适应更多种类被粘材料和更多领域的应用。 更多聚氨酯结构胶的相关资讯，请持续关注变宝网资讯中心。
