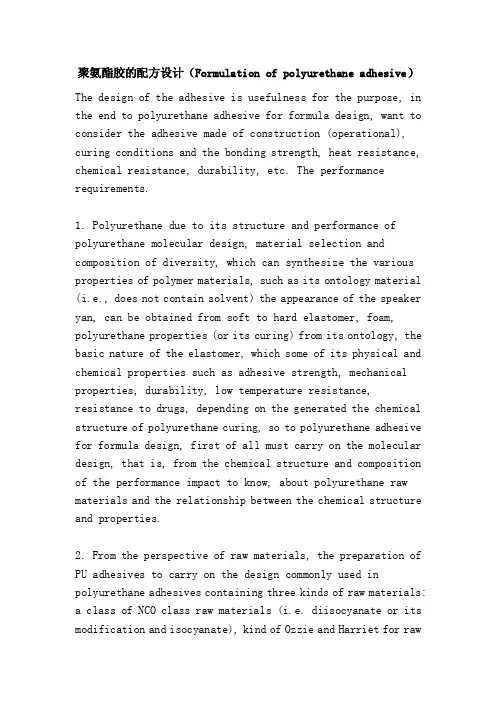

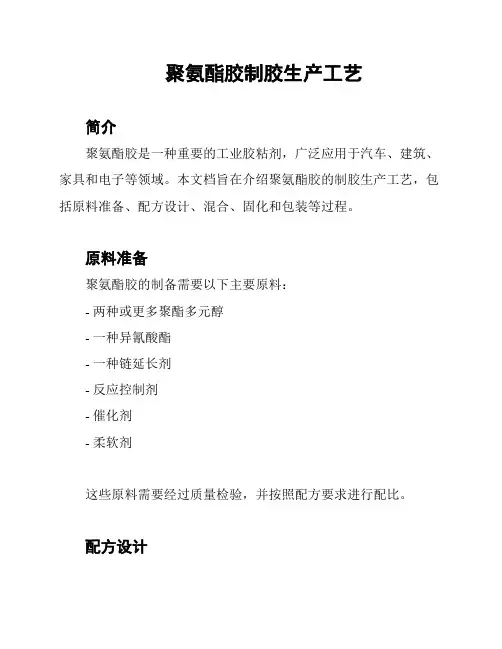

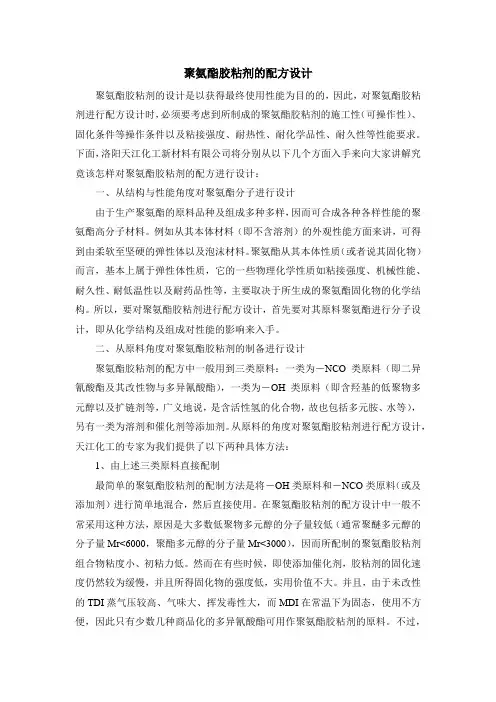

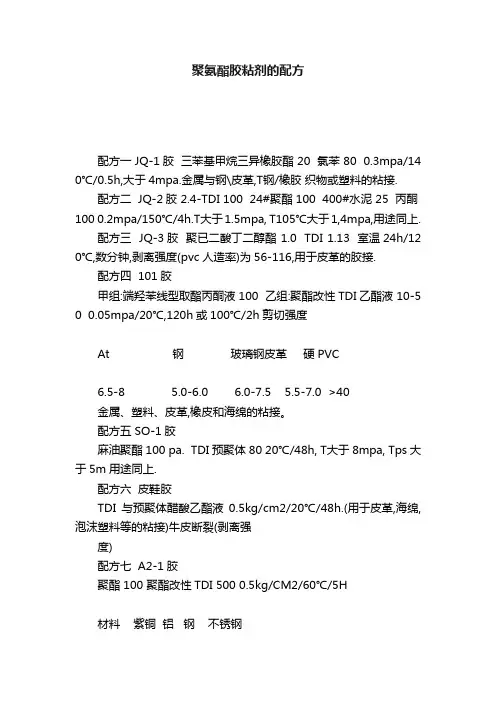

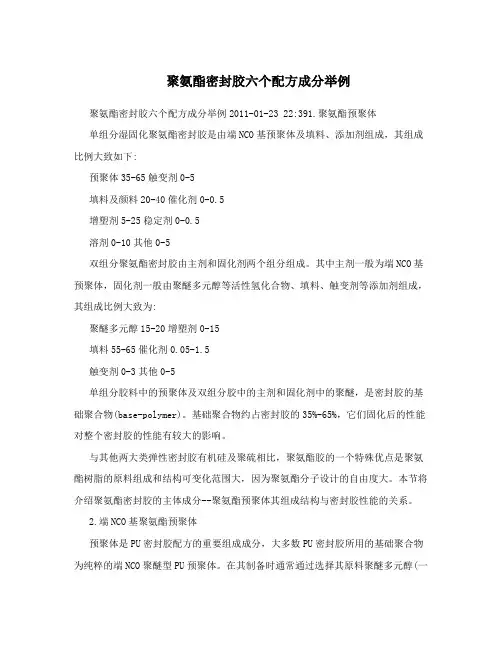

聚氨酯胶的配方设计
胶粘剂的设计是以获得最终使用性能为目的,对聚氨酯胶粘剂进行配方设计,要考虑到所制成的胶粘剂的施工性(可操作性)，固化条件及粘接强度，耐热性，耐化学品性，耐久性等性能要求。
1.聚氨酯分子设计——结构与性能聚氨酯由于其原料品种及组成的多样性,因而可合成各种各样性能的高分子材料，例如从其本体材料(即不含溶剂)的外观性严主讲,可得到由柔软至坚硬的弹性体，泡沫材料，聚氨酯从其本体性质(或者说其固化物)而言,基本上届弹性体性质,它的一些物理化学性质如粘接强度，机械性能，耐久性，耐低温性，耐药品性,主要取决于所生成的聚氨酯固化物的化学结构，所以,要对聚氨酯胶粘剂进行配方设计,首先要进行分子设计,即从化学结构及组成对性能的影响来认识，有关聚氨酯原料品种及化学结构与性能的关系。
2. 从原料角度对PU胶粘剂制备进行设计聚氨酯胶粘剂配方中一般用到三类原料:一类为NCO类原料(即二异氰酸酯或其改性物、多异氰酸酯),一类为oH类原料(即含羟基的低聚物多元醇、扩链剂等,广义地说,是含活性氢的化合物,故也包括多元胺、水等),另有一类为溶剂和催化剂等添加剂，从原料的角度对聚氨酯胶粘剂进行配方设计,其方法有下述两种。
(1).由上述原料直接配制最简单的聚氨酯胶粘剂配制法是0H类原料和NCO类原料(或及添加剂)简单地混合，直接使用，这种方法在聚氨酯胶粘剂配方设计中不常采用,原因是大多数低聚物多元醇分子量较低(通常聚醚Mr<6000,聚酯Mr<3000),因而所配制的胶粘剂组合物粘度小，初粘力小，有时即使添加催化剂,固化速度仍较慢,并且固化物强度低, 实用价值不大，并且未改性的TDI蒸气压较高,气味大，挥发毒性大,而MDI常温下为固态,使用不方便,只有少数几种商品化多异氰酸酯如PAPlDesmodur RDesmodur RFCoronate L等可用作异氰酸酯原料。不过,有几种情况可用上述方法配成聚氨酯胶粘剂例如
1)由高分子量聚酯(Mr5000-50000)的有机溶液与多异氰酸酯溶液(如Coronate L)组成的双组分聚氨酯胶粘剂,可用于复合层压薄膜等用途,性能较好，这是因为其主成分高分子量聚酯本身就有较高的初始粘接力,组成的胶粘剂内聚强度大;
(2)由聚醚(或聚酯)或及水，多异氰酸酯，催化剂等配成的组合物,作为发泡型聚氨酯胶粘剂，粘合剂,用于保温材料等的粘接制造等,有一定的实用价值。
(2).NCO类及OH类原料预先氨酯化改性如上所述,由于大多数低聚物多元醇的分子量较低,并且TDI挥发毒性大,MDI常温下为固态,直接配成胶一般性能较差,故为了提高胶粘剂的初始粘度，缩短产生一定粘接强度所需的时间,通常把聚醚或聚酯多元醇
与TDI或MDI单体反应,制成端NCO基或OH基的氨基甲酸酯预聚物,作为NCO成分或OH成分使用。
3. 从使用形态的要求设计PU胶从聚氨酯胶粘剂的使用形态来分,主要有单组分和双组分。
A.单组分聚氨酯胶粘剂
单组分聚氨酯胶粘剂的优点是可直接使用,无双组分胶粘剂使用前需调胶之麻烦?单组分聚氨酯胶粘剂主要有下述两种类型。
(1)以一NCO为端基的聚氨酯预聚物为主体的湿固化聚氨酯胶粘剂,合成反应利用空气中微量水分及基材表面微量吸附水而固化,还可与基材表面活性氢基团反应形成牢固的化学键，这种类型的聚氨酯胶一般为无溶剂型,由于为了便于施胶,粘度不能太大,单组分湿固化聚氨酯胶粘剂多为聚醚型,即主要的含一OH原料为聚醚多元醇，此类胶中游离NCO 含量究竟以何程度为宜,应根据胶的粘度(影响可操作性)，涂胶方式，涂胶厚度及被粘物类型等而定,并要考虑胶的贮存稳定性
(2)以热塑性聚氨酯弹性体为基础的单组分溶剂型聚氨酯胶粘剂,主成分为高分子量端OH基线型聚氨酯,羟基数很小,当溶剂开始挥发时胶的粘度迅速增加,产生初粘力,当溶剂基本上完全挥发后,就产生了足够的粘接力,经过室温放置,多数该类型聚氨酯弹性体中链段结晶,可进一步提高粘接强度,这种类型的单组分聚氨酯胶一般以结晶性聚酯作为聚氨酯的主要原料。单组分聚氨酯胶另外还有聚氨酯热熔胶,单组分水性聚氨酯胶粘剂等类型。
B.双组分聚氨酯胶粘剂
双组分聚氨酯胶粘剂由含端羟基的主剂和含端NCO基团的固化剂组成,与单组分相比,双组分性能好,粘接强度高,且同一种双组分聚氨酯胶粘剂的两组分配比可允许一定的范围,可以此调节固化物的性能,主剂一般为聚氨酯多元醇或高分子聚酯多元醇,两组分的配比以固化剂稍过量,即有微量NCO基团过剩为宜,如此可弥补可能的水分造成的NCO损失,保证胶粘剂产生足够的交联反应。
4. 根据性能要求设计PU胶若对聚氨酯胶粘剂有特殊的性能要求,应根据聚氨酯结构与性能的关系进行配方设计, 不同的基材,不同的应用领域和应用环境,往往对聚氨酯胶有一些特殊要求,如在工业化生产线上使用的聚氨酯胶要求快速固化,复合软包装薄膜用的聚氨酯胶粘剂要求耐酸耐水解,其中耐蒸煮软包装用胶粘剂还要求一定程度的高温粘接力,等等。
A.耐高温聚氨酯胶粘剂普遍耐高温性能不足,若要在特殊耐温场合使用,可预先对聚氨酯胶粘剂进行设计,有几个途径可提高聚氨酯胶的耐热性,如
1)采用含苯环的聚醚,聚酯和异氰酸酯原料;
(2)提高异氰酸酯及扩链剂(它们组成硬段)的含量;
(3)提高固化剂用量;
(4)采用耐高温热解的多异氰酸酯(如含
异氰脲酸酯环的),或在固化时产生异氰脲酸酯;
(5)用比较耐温的环氧树脂或聚砜酰胺等树脂与聚氨酯共混改性,而采用pN技术是提高聚合物相容性的有效途径。
B.耐水解性聚酯型聚氨酯胶粘剂的耐水解性较差,可添加水解稳定剂(如碳化二亚胺?环氧化合物等)进行改善,为了提高聚酯本身的耐水解性,可采用长链二元酸及二元醇原料(如癸二酸,1,6—己二醇等),有支链的二元醇如新戊二醇原料也能提高聚酯的耐水解性?聚醚的耐水解性较好,有时可与聚酯并用制备聚氨酯胶粘剂,在胶粘剂配方中添加少量有机硅偶联剂也能提高胶粘层的耐水解性。
C.提高固化速度提高固化速度的一种主要方法是使聚氨酯胶粘剂有一定的初粘力,即粘接后不再容易脱离,因而提高主剂的分子量,使用可产生结晶性聚氨酯的原料是提高初粘力和固化速度的有效方法,有时加入少量三乙醇胺这类有催化性的交联剂也有助于提高初粘力?添加催化剂亦为加快固化的主要
聚氨酯涂膜防水施工 一、材料及构配件 1、材料要求 （1）聚氨酯涂膜防水材料（双组份），应有出厂合格证，应经复试合格后使用。 （2）甲组份是以聚醚树脂和二异氰酸酯等原料，经过聚合及反应制成的含有端异氰酸酯基的聚氨基甲酸酯预聚物，外观为浅黄粘稠状，桶装，每桶20kg 。 （3）乙组份是由固化剂、促进剂、增韧剂、防霉剂、填充剂和稀剂等混合加工制成，外观有红、黑、白、黄及咖啡色等，膏状物，桶装，每桶40kg 。 2、主要机具 一般应备有电动搅拌器（功率、搅拌桶（容积10L），油漆桶（3L）、塑料或橡胶刮板、滚动刷、油漆刷、弹簧秤、干粉灭火器等。 3、作业条件 （1）涂刷防水层的基层表面，必须将尘土、杂物等清扫干净，表面残留的灰浆硬块和突出部分应铲平、扫净，抹灰、压不，阴阳角处应抹成圆弧或钝角。 （2）涂刷防水层的基层表面应保持干燥，并要平整、牢固，不得有空鼓、开裂及起砂等缺陷。 （3）在找平层接地漏、管根、出水口、卫生洁具根部（边沿），要收头圆滑。坡度符合设计 要求，部件必须安装牢固，嵌封严密。经过验收。 （4）突出地面的管根、地漏、排水口、阴阳角等细部，应先做好附加层增补处理，刷完聚氨酯底胶后，经检查并办完隐蔽工程验收。 （5）防水层所用的各类材料，基层处理剂、二甲苯等均属易燃物品，储存和保管要远离火源，施工操作时，应严禁烟火。 （6 ）防水层施工不得在雨天、大风天进行，冬期施工的环境温度应不低于5C。 二、操作工艺 1、工艺流程 清理基层表面T细部处理T配制底胶T涂刷底胶（相当于冷底子油）T细部附中层施工T第 一遍涂膜T第二遍涂膜T第三遍涂膜防水层施工T防水层 一次试水T保护层饰面层施工T防水层二次试水T防水层验收 2、施工方法 （1）防水层施工前，应将基层表面的尘土等杂物清除干净，并用干净的湿布擦一次。 （2）涂刷防水层的基层表面，不得有凸凹不平、松动、空鼓、起砂、开裂等缺陷，含水率 一般不大于9%。 （3）涂刷底胶（相当于冷底子油）：配制底胶，先将聚氨酯甲料、乙料加入二甲苯，比例为1::2（重量比）配合搅拌均匀，配制量应视具体情况定，不宜过多。
橡胶配方大全 橡胶配方设计的原则 橡胶配方设计的原则可以概况如下： 1、保证硫化胶具有指定的技术性能，使产品优质； 2、在胶料和产品制造过程中加工工艺性能良好，使产品达到高产； 3、成本低、价格便宜； 4、所用的生胶、聚合物和各种原材料容易得到； 5、劳动生产率高，在加工制造过程中能耗少； 6、符合环境保护及卫生要求； 任何一个橡胶配方都不可能在所有性能指标上达到全优。在许多情况下，配方设计应遵循如下设计原则： ①在不降低质量的情况下，降低胶料的成本； ②在不提高胶料成本的情况下，提高产品质量。要使橡胶制品的性能、成本和加工工艺可行性三方面取得最佳的综合平衡。用最少物质消耗、最短时间、最小工作量，通过科学的配方设计方法，掌握原材料配合的内在规律，设计出实用配方。 橡胶配方的表示形式 天然橡胶(NR)基础配方
注：硫化时间为140℃×10min，20min，40min，80min。NBS为美国国家标准局编写 丁苯橡胶(SBR)基础配方 Phr指每百质量份橡胶的分量数 注：硫化时间为145℃×25min，35min，50min 氯丁橡胶(CR)基础配方 注：硫化时间为150℃×15min，30min，60min 丁基橡胶(IIR)基础配方
注：硫化时间为150℃×20min ， 40min ，80min ；150℃×25min ，50min ，100min 丁腈橡胶（NBR ）基础配方 注：硫化时间为150℃×10min ， 20min ，80min 顺丁橡胶(BR)基础配方 注：硫化时间为145℃×25min ，35min ，50min 异戊橡胶（IR ）基础配方
水性聚氨酯的分类 由于聚氨酯原料和配方的多样性，水性聚氨酯开发40年左右的时间，人们已研究出许多种制备方法和制备配方。水性聚氨酯品种繁多，可以按多种方法分类。 1．以外观分 水性聚氨酯可分为聚氨酯乳液、聚氨酯分散液、聚氨酯水溶液。实际应用最多的是聚氨酯乳液及分散液，本书中统称为水性聚氨酯或聚氨酯乳液，其外观分类如表5所示。 表5 水性聚氨酯形态分类 2.按使用形式分 水性聚氨酯胶粘剂按使用形式可分为单组分及双组分两类。可直接使用，或无需交联剂即可得到所需使用性能的水性聚氨酯称为单组分水性聚氨酯胶粘剂。若单独使用不能获得所需的性能，必须添加交联剂；或者一般单组分水性聚氨酯添加交联剂后能提高粘接性能，在这些情况中，水性聚氨酯主剂和交联剂二者就组成双组分体系。 3．以亲水性基团的性质分 根据聚氨酯分子侧链或主链上是否含有离子基团，即是否属离子键聚合物(离聚物)，水性聚氨酯可分为阴离子型、阳离子型、非离子型。含阴、阳离子的水性聚氨酯又称为离聚物型水性聚氨酯。 (1)阴离子型水性聚氨酯又可细分为磺酸型、羧酸型，以侧链含离子基团的居多。大多数水性聚氨酯以含羧基扩链剂或含磺酸盐扩链剂引人羧基离子及磺酸离子。 (2)阳离子型水性聚氨酯一般是指主链或侧链上含有铵离子(一般为季铵离子)或锍离子的水性聚氨酯，绝大多数情况是季铵阳离子。而主链含铵离子的水性聚氨酯的制备一般以采用含叔胺基团扩链剂为主，叔胺以及仲胺经酸或烷基化试剂的作用，形成亲水的铵离子。还可通过含氨基的聚氨酯与环氧氯丙烷及酸反应而形成铵离子。 (3)非离子型水性聚氨酯，即分子中不含离子基团的水性聚氨酯。非离子型水性聚氨酯的制备方法有：①普通聚氨酯预聚体或聚氨酯有机溶液在乳化剂存在下进行高剪切力强制乳化；②制成分子中含有非离子型亲水性链段或亲水性基团，亲水性链段一般是中低分子量聚氧化乙烯，亲水性基团一般是羟甲基。 (4)混合型聚氨酯树脂分子结构中同时具有离于型及非离子型亲水基团或链段。 4．以聚氨酯原料分 按主要低聚物多元醇类型可分为聚醚型、聚酯型及聚烯烃型等，分别指采用聚醚多元醇、聚酯多元醇、聚丁二烯二醇等作为低聚物多元醇而制成的水性聚氨酯。还有聚醚-聚酯、聚醚—聚丁二烯等混合以聚氨酯的异氰酸酯原料分，可分为芳香族异氰酸酯型、脂肪族异氰酸酯型、脂环族异氰酸酯型。按具体原料还可细分，如TDI型、HDI型，等等。 5．按聚氨酯树脂的整体结构划分 (1)按原料及结构可分为聚氨酯乳液、乙烯基聚氨酯乳液、多异氰酸酯乳液、封闭型聚氨酯
1.低聚物多元醇：聚醚二醇、聚酯二醇、聚醚三醇、聚丁二烯二二醇、丙烯酸酯多元醇等 水性聚氨酯胶粘剂制备中常用的低聚物多元醇一般以聚醚二醇、聚酯二醇居多，有时还使用聚醚三醇、低支化度聚酯多元醇、聚碳酸酯二醇等小品种低聚物多元醇。聚醚型聚氨酯低温柔顺性好，耐水性较好，且常用的聚氧化丙烯二醇(PPG)的价格比聚酯二醇低，因此，我国的水性聚氨酯研制开发大多以聚氧化丙烯二醇为主要低聚物多元醇原料。由聚四氢呋喃醚二醇制得的聚氨酯机械强度及耐水解性均较好，惟其价格较高，限制了它的广泛应用。 聚酯型聚氨酯强度高、粘接力好，但由于聚酯本身的耐水解性能比聚醚差，故采用一般原料制得的聚酯型水性聚氨酯，其贮存稳定期较短。但通过采用耐水解性聚酯多元醇，可以提高水性聚氨酯胶粘剂的耐水解性。国外的聚氨酯乳液胶粘剂及涂料的主流产品是聚酯型的。脂肪族非规整结构聚酯的柔顺性也较好，规整结构的结晶性聚酯二醇制备的单组分聚氨酯乳液胶粘剂，胶层经热活化粘接，初始强度较高。而芳香族聚酯多元醇制成的水性聚氨酯对金属、RET等材料的粘接力高，内聚强度大。 其他低聚物二醇如聚碳酸酯二醇、聚己内酯二醇、聚丁二烯二醇、丙烯酸酯多元醇等，都可用于水性聚氨酯胶粘剂的制备。聚碳酸酯型聚氨酯耐水解、耐候、耐热性好，易结晶，由于价格高，限制了它的广泛应用。 2.异氰酸酯:TDI、MDI、IPDI、HDI等 制备聚氨酯乳液常用的二异氰酸酯有TDI、MDI等芳香族二异氰酸酯，以及TDI、MDI、HDI：MDI等脂肪族、脂环族二异氰酸酯。由脂肪族或脂环族二异氰酸酯制成的聚氨酯，耐水解性比芳香族二异氰酸酯制成的聚氨酯好，因而水性聚氨酯产品的贮存稳定性好。国外高品质的聚酯型水性聚氨酯一般均采用脂肪族或脂环族异氰酸酯原料制成，而我国受原料品种及价格的限制，大多数仅用TDI为二异氰酸酯原料。 多亚甲基多苯基多异氰酸酯一般用于制备乙烯基聚氨酯乳液和异氰酸酯乳液。 3．扩链剂：1，4—丁二醇、乙二醇、己二醇、乙二胺等 水性聚氨酯制备中常常使用扩链剂，其中可引入离子基团的亲水性扩链剂有多种，除了这类特种扩链剂外，经常还使用1，4—丁二醇、乙二醇、一缩二乙二醇、己二醇、乙二胺、二亚乙基三胺等扩链剂。由于胺与异氰酸酯的反应活性比水高，可将二胺扩链剂混合于水中或制成酮亚胺，在乳化分散的同时进行扩链反应。 4．水：蒸馏水、离子水 水是水性聚氨酯胶粘剂的主要介质，为了防止自来水中的Ca2+、寸+等杂质对阴离子型水性聚氨酯稳定性的影响，用于制备水性聚氨酯胶粘剂的水一般是蒸馏水或去离子水。除了用作聚氨酯的溶剂或分散介质，水还是重要的反应性原料，合成水性聚氨酯目前以预聚体法为主，在聚氨酯预聚体分散与水的同时，水也参与扩链。由于水或二胺的扩链，实际上大多数水性聚氨酯是聚氨酯—脲乳液(分散液)，聚氨酯—脲比纯聚氨酯有更大的内聚力和粘接力，脲键的耐水性比氨酯键好。
1.为什么使用聚氨酯分散体？ 水性聚氨酯分散体（PUDs）含有极低或不含任何挥发性有机物（VOC），而且为配方设计师提供了多种减少和消除溶剂配方的选择。同时这种基于聚氨酯分散体技术的配方也符合许多国家和地区日益严格的环境法规。 向聚氨酯分散体技术的转型不会影响传统配方的技术性能，因为聚氨酯分散体也能满足传统配方绝大部分的技术要求。 聚氨酯分散体为何如此独特 低溶剂用量（或者在很多种情况不含溶剂） 气味小 分子量大，粘度低 单组分（1K）应用可有多种选择 低温干燥 优异的聚氨酯性能 聚氨酯分散体，在木器、水泥、金属、塑料、纸张、纺织品和橡胶以及其它高性能基材上具有卓越的涂覆性和附着性。 2.环保解决方案 此挥发性有机物（VOCs）在涂料工业上的大量使用，让人们越来越关注这些物质对环境造成的影响。许多国家和地区的环境权威部门已经加强对VOC水平的限制，同时制定法律限制某些溶剂（如NMP）的使用。这些限制希望在将来变得会越来越严格。 配方设计师们目前所面临的挑战就是在不降低技术性能，并保证产量的基础上，开发出可替换的分散体体系。 水性的聚氨酯分散体为这种严苛的问题提供了解决方案。Bayhydrol?、Baybond? 和Impranil?等系列分散体产品，可以被用来调制1K 或2K的高性能且对环境友好的聚氨酯涂料。 a）低气味配方 传统上，大多数传统涂料含有极高的VOCs(挥发性有机物)，导致在使用时散发出强烈的溶剂气味。这些VOCs不仅使空气质量变差，而且还有可能造成对健康环境的潜在危害。如今，替代的生产技术和原材料可以开发出低VOC甚至无VOC的涂料体系，这样就可充分限制有害气味的散发。

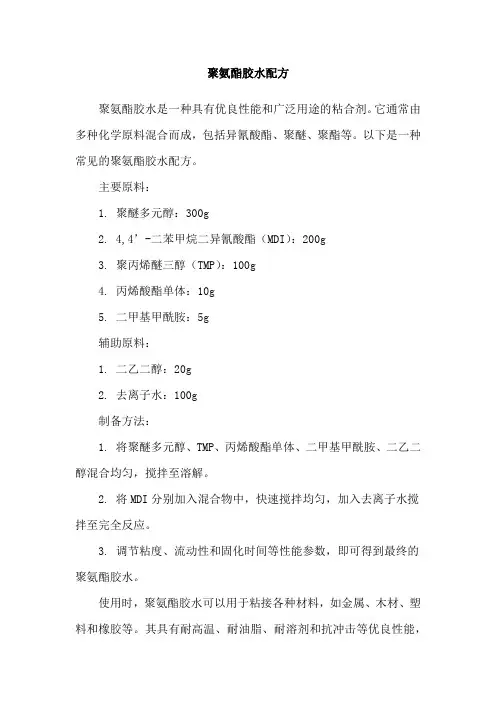

聚氨脂防水做法 2.1 材料及要求 2.1.1 聚氨酯防水涂料，应具有出厂合格证及厂家产品的认证文件，并复验以下技术性能。 聚氨酯防水涂料，以甲组份及乙组份桶装出厂；甲组份：异氰酸基含量以3.5±0.2%为宜。 乙组份：羟基含量以0.7±0.1%为宜。 两组份材料应分别保管，存放在室内通风干燥处，贮期甲组份为6个月，乙组份为12个月，使用时甲组份和乙组份料按1∶1的比例配合，形成聚氨酯防水涂料，技术性能指标如下： 固体含量：≥93% 抗拉强度：≥0.6MPa 延伸率：≥300% 低温柔度：在-20℃绕φ20mm圆棒无裂纹 耐热度： 80℃不流淌 不透水性： >0.2MPa 干燥时间： 1～6h 2.1.2 辅助材料： 2.2 主要机具： 2.2.1 电动机具：电动搅拌器。 2.2.2 手用工具：搅拌桶、小铁桶、小平铲、塑料或橡胶刮板、滚动刷、毛刷、弹簧秤、消防器材等。 2.3 作业条件： 2.3.1 地下防水层聚氨酯防水涂料冷作业施工，在地下水位较高的条件下涂刷防水层前，应先降低地下水位，做好排水处理，使地下水位降至防水层操作标高以下300mm，并保持到防水层施工完。 2.3.2 涂刷防水层的基层应按设计抹好找平层，要求抹平、压光、坚实平整，不起砂，含水率低于9%，阴阳角处应抹成圆弧角。 2.3.3 涂刷防水层前应将涂刷面上的尘土、杂物，残留的灰浆硬块，有突出的部分处理、清扫干净。 2.3.4 涂刷聚氨酯不得在淋雨的条件下施工，施工的环境温度不应低于5℃，操作时严禁烟火。 3.1 工艺流程： 基层清理→涂刷底胶→涂膜防水层施工→做保护层 3.2 基层处理：涂刷防水层施工前，先将基层表面的杂物、砂浆硬块等清扫干净，并用干净的湿布擦一次，经检查基层无不平、空裂，起砂等缺陷，方可进行下道工序。 3.3 涂刷底胶（相当于冷底子油）： 3.3.1 底胶（基层处理剂）配制：先将聚氨酯甲料、乙料和二甲苯以1∶1.5∶2的比例（重量比）配合搅拌均匀，配好的料在2h内用完。 3.3.2 底胶涂刷：将配制好的底胶料，用长把滚刷均匀涂刷在基层表面，涂刷量为0.3kg/m2左右，涂刷后约4h手感不粘时，即可做下道工序。 3.4 涂膜防水层施工： 3.4.1 材料配制：聚氨酯按甲料、乙料和二甲苯以1∶1.5∶0.3的比例（重量比）配合，用电动搅拌器强制搅拌3～5min，至充分拌合均匀即可使用。配好的混合料应2h内用完，不可时间过长。 3.4.2 附加涂膜层：穿过墙、顶、地的管根部，地漏、排水口、阴阳角，变形缝并薄弱部位，应在涂膜层大面积施工前，先做好上述部位的增强涂层（附加层）。 附加涂层做法：是在涂膜附加层中铺设玻璃纤维布，涂膜操作时用板刷刮涂料驱除气泡，将玻璃纤维布紧密地粘贴在基层上，阴阳角部位一般为条形，管根为块形，三面角，应裁成块形布铺设，可多次涂刷涂膜。 3.4.3 涂刷第一道涂膜：在前一道涂膜加固层的材料固化并干燥后，应先检查其附加层部位有无残留的气孔或气泡，如没有，即可涂刷第一层涂膜；如有气孔或气泡，则应用橡胶刮板将混合料用力压入气孔，局部再刷涂膜，然后进行第一层涂膜施工。 涂刮第一层聚氨酯涂膜防水材料，可用塑料或橡皮刮板均匀涂刮，力求厚度一致，在1.5mm左右，即用量为1.5kg/m2。 3.4.4 涂刮第二道涂膜：第一道涂膜固化后，即可在其上均匀地涂刮第二道涂膜，涂刮方向应与第一道的涂刮方向相垂直，涂刮第二道与第一道相间隔的时间一般不小于24h，亦不大于72h。
（塑料橡胶材料）橡胶配方设计与性能的关系
橡胶配方设计和性能的关系 一、橡胶配方设计和硫化橡胶物理性能的关系 （一）拉伸强度 拉伸强度表征硫化橡胶能够抵抗拉伸破坏的极限能力。虽然绝大多数橡胶制品在使用条件下，不会发生比原来长度大几倍的形变，但许多橡胶制品的实际使用寿命和拉伸强度有较好的相关性。 研究高聚物断裂强度的结果表明，大分子的主价健、分子间的作用力（次价健）以及大分子链的柔性、松弛过程等是决定高聚物拉伸强度的内在因素。 下面从各个配合体系来讨论提高拉伸强度的方法。 1．橡胶结构和拉伸强度的关系 相对分子质量为（3.0~3.5）×105的生胶，对保证较高的拉伸强度有利。 主链上有极性取代基时，会使分子间的作用力增加，拉伸强度也随之提高。例如丁腈橡胶随丙烯腈含量增加，拉伸强度随之增大。 随结晶度提高，分子排列会更加紧密有序，使孔隙和微观缺陷减少，分子间作用力增强，大分子链段运动较为困难，从而使拉伸强度提高。橡胶分子链取向后，和分子链平行方向的拉伸强度增加。 2．硫化体系和拉伸强度的关系 欲获得较高的拉伸强度必须使交联密度适度，即交联剂的用量要适宜。 交联键类型和硫化橡胶拉伸强度的关系，按下列顺序递减：离子键＞多硫键＞双硫键＞单硫键＞碳-碳键。拉伸强度随交联键键能增加而减小，因为键能较小的弱键，在应力状态下能起到释放应力的作用，减轻应力集中的程度，使交联网链能均匀地承受较大的应力。 3．补强填充体系和拉伸强度的关系 补强剂的最佳用量和补强剂的性质、胶种以及配方中的其他组分有关：例如炭黑的粒径
越小，表面活性越大，达到最大拉伸强度时的用量趋于减少；软质橡胶的炭黑用量在40~60份时，硫化胶的拉伸强度较好。 4．增塑体系和拉伸强度的关系 总地来说，软化剂用量超过5份时，就会使硫化胶的拉伸强度降低。对非极性的不饱和橡胶（如NR、IR、SBR、BR），芳烃油对其硫化胶的拉伸强度影响较小；石蜡油对它则有不良的影响；环烷油的影响介于俩者之间。对不饱和度很低的非极性橡胶如EPDM、IIR，最好使用不饱和度低的石蜡油和环烷油。对极性不饱和橡胶（如NBR，CR），最好采用酯类和芳烃油软化剂。 为提高硫化胶的拉伸强度，选用古马隆树脂、苯乙烯-茚树脂、高分子低聚物以及高黏度的油更有利壹些。 5．提高硫化胶拉伸强度的其他方法 （1）橡胶和某些树脂共混改性例如NR/PE共混、NBR/PVC共混、EPDM/PP共混等均可提高共混胶的拉伸强度。 （2）橡胶的化学改性通过改性剂在橡胶分子之间或橡胶和填料之间生成化学键和吸附键，以提高硫化胶的拉伸强度。 （3）填料表面改性使用表面活性、偶联剂对填料表面进行处理，以改善填料和橡胶大分子间的界面亲和力，不仅有助于填料的分散，而且能够改善硫化胶的力学性能。 （二）定伸应力和硬度 定伸应力和硬度都是表征硫化橡胶刚度的重要指标，俩者均表征硫化胶产生壹定形变所需要的力。定伸应力和较大的拉伸形变有关，而硬度和较小的压缩形变有关。 1．橡胶分子结构和定伸应力的关系 橡胶分子量越大，游离末端越少，有效链数越多，定伸应力也越大。

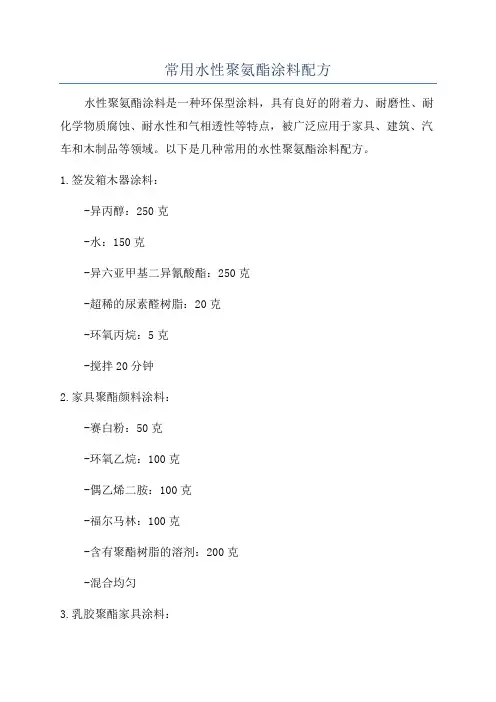

本帖最后由POD ER 于2009-5-28 21:23 编辑 配方介绍: 此水性漆配方以水性聚氨酯分散体和丙烯酸酯乳液为主要原料，适用于木器表漆和塑料。成膜后为全哑光清漆。用此配方开发的产品有成本的优势。 原料代码投料数量 1 华津思R4188 50.00 2 华津思HD1902 15.00 3 纯水7.22 4 DPnB 3.00 5 DPM 2.50 6 PA30 0.50 7 BYK028 0.43 8 BYK346 0.10 9 TS-100 2.60 10 Glide 440 0.26 11 RM-2020 0.10 12 RM-8W 0.10 13 95%乙醇 4.78 14 纯水13.48 总计100 注释: 华津思R4188: 水性聚氨酯分散体. 华津思HD1902: 华津思丙烯酸酯乳液. DPnB: 二丙二醇丁醚. 美国陶氏化学. DPM: 二丙二醇甲醚. 美国陶氏化学. PA30: 分散剂。巴斯夫 BYK028：消泡剂BYK BYK346: 润湿剂BYK TS-100: 消光粉迪高 Glide 440: 流平剂 RM-2020：罗门哈斯增稠剂，非离子聚氨酯 RM-8W：罗门哈斯增稠剂，非离子聚氨酯 调配方法： 1. 依次投入1、2、3，开机400-600转/分钟，搅拌均匀10分钟。 2. 在400-600转/分钟速度状态下再加入4、5, 搅拌均匀10分钟。 3. 再加入6，7，8 在800-1000转/分钟速度高速分散10分钟。 4. 再加入9，在1000-1500转/分钟速度分散分钟。 5. 再加入10，在600-800转/分钟速度搅拌均匀5分钟。 6. 将11和12，先用13兑稀均匀, 然后慢慢加入以上溶液,在400-600转/分钟速度搅均10-15分钟。
知识点 1. 涂料：是指用特定的施工方法涂覆到物体表面后，经固化在物体表面后形成美观而有一定强度的连续性保护膜，或者形成具有某种特殊功能的涂膜的一类精细化工产品。 2. 颜料的组成：1）成膜物质：组成涂料的基础，又称为基料，是使涂料牢固附着于被涂物件表面上形成连续薄膜并黏结涂料中企图组分的主要物质，对涂料和涂膜的性质起决定性作用。2）颜料：是一种微细的粉末状的有色物质，在使用过程中一般不溶于它所分散的介质，而始终以原来的晶体状态存在，因此它不能离开主要成膜物质（基料）而单独构成涂膜，称次要成膜物质。3）助剂：也称为涂料的辅助材料组分，不能单独成膜，而是在涂料成膜后作为涂膜中的一个组分存在。4）溶剂：是不包括无极溶剂涂料在内的各种液态涂料中所含有的，为使这些类型液态涂料完成施工过程所必需的一类组分。 3. 涂料配方设计：是指根据基材，涂装目的，涂膜性能，使用环境，施工环境等进行涂料各组分的选择并确定相对比例，并在此基础上提出合理的生产工艺，施工工艺和固化方式。涂料配方设计的关键：根据涂层性能和环境的要求合理地选择树脂，填料，颜料，溶剂及助剂。 4. 涂料配方设计的几种形式： 1）原材料更换 2）成本降低 3）产品改进 4）新产品开发 5）新原材料的使用 6）新技术 5. 聚酯树脂的性质： 6. 涂料体系选择的一般性原则： 1）涂料性能——耐磨性，柔软性，保光保色性，温度范围，干燥时间，防霉性，外观，耐水耐油性，润湿性。 2）被涂物件的材质（水，混凝土，钢，塑料，存在旧涂层等）。 3）涂料赋予的基本功能——防变质，防火，温度控制，标记，外观。 4）可使用性（表面处理及涂料使用设备工具）。 5）环境因素——温度，湿度，与化学药品接触，辐射，生物问题。 6）成本 7. 涂料体系选择的主要因素： 1）基材 2）环境因素 3）表面处理 4）涂料的性能因素 8. 涂料中常用的助剂：脂肪烃，脂环烃，芳香烃，萜烯烃和萜类化合物，氯化烃，醇类，酮类，酯类，醇醚类，其他助剂 9. 涂料中溶剂的选择： 1）涂料中溶剂的组成 2）涂料中溶剂的作用 3）涂料中溶剂选择的原则：①极性相似原则——即极性相近的物质可以互溶，可根据物质的极性，初步确定选择什么溶剂。②溶剂化原则——指高分子链段和溶剂分子间的作用力，它使溶剂将高分子链段分离开。③溶解度参数相近原则——溶解参数可作为选择溶剂的参考指标。④确定适当的溶剂挥发速率——溶剂是挥发性液体，在施工过程中首先接触到的是涂层干燥快慢问题，这和溶剂的挥发速率有关。⑤溶剂平衡——溶剂的挥发应均衡，真溶剂，助剂及稀释剂的比例平衡。 10. 体质颜料（亦称填料）的种类：主要是碱土金属盐类，硅酸盐类和铝镁等轻金属盐类。有：碳酸钙，镁颜料，硫酸钡，硅藻石，云母，高岭土，硅藻土，石英，石膏。 11. 选择颜料的几个因素：1）颜料的色彩 2）颜料的粒径 3）颜料的分散性 4）颜料的遮盖力 12.润湿分散剂的原理：润湿剂主要是降低物质的表面张力，其分子量较小。分散剂是吸附在颜料的表面上产生电荷斥力或空间位阻，防止颜料产生有害絮凝，使分散体系处于稳定状态，一般分子量较大。 作用机理：可以与无机颜料通过极性基间的相互作用，牢固的吸附在颜料粒子的表面上，还能电离带电产生静电吸附。该类分散剂的极性基吸附在颜料粒子的表面上，另一端朝向分散介质中伸展，产生位阻作用。 13.粉末涂料的组成：成膜物质，颜料和填料，助剂，载体。 14. 溶剂的作用：溶解作用——主要是溶解或稀释高粘度的成膜物质；调节作用——调节由成膜物质和颜料组成的复合体系的粘度和流变性能；其他作用。 15. 反应性溶剂（活性稀释剂）：一种既能溶解或分散成膜物质，又能在涂料成膜过程中和成膜物质发生化学反应，形成不挥发组分而留在涂膜中的化合物。 16. 溶剂挥发的描述（汉森“两阶段挥发”理论）：“湿”阶段——决定于溶剂本身的挥发度，可依据溶剂相对挥发速率来判断溶剂挥发快慢；“干”阶段——决定于溶剂在涂层中的扩散速度。
热熔胶配方共混的配方设计 热熔胶是由主体聚合物、增粘树脂、黏度调节剂、填料及抗氧剂等几部分构成的。作为热熔胶主成分的化合物应满足以下要求：加热时能很快熔融;长时间或局部加热不会发生氧化、分解或变质;其熔融黏度的变化应有规律可循;冷却后粘接处应保持足够的柔软性和粘接强度。其中以EV A(乙烯- 醋酸乙烯酯共聚物)为主成分的热熔胶目前市场占有率最大(约50%)，其次是以热塑性弹性体中的SBS(苯乙烯- 丁二烯- 苯乙烯嵌段共聚物)、SIS( 苯乙烯- 异戊二烯- 苯乙烯嵌段共聚物)、SEBS(苯乙烯- 乙烯- 丁烯- 苯乙烯嵌段共聚物)、SEPS(苯乙烯- 乙烯- 丙烯- 苯乙嵌段共聚物)等为主成分的热熔胶，约占市场份额的30%。另外还有以热塑性聚酯、聚酰胺、聚氨酯为主成分的热熔胶，它们所占市场比例较小。 近年来热熔胶的发展动向主要是拓宽其应用范围，提高附加值。如开发反应型热熔胶、水溶性热熔胶、溶剂型热熔胶、水敏性热熔胶、可生物降解热熔胶及热熔压敏胶等以满足不同的市场需求。传统的聚合物主体树脂已无法满足这些要求，虽然加入各种助剂可以改善某方面的性能，但同时也会削弱其他性能，所以对基体树脂进行改性就显得尤为必要。由于热熔胶的生产就是一个高分子聚合物调配共混的过程，仅以大量实验为基础获得的配方不一定就是最佳配方，还会耗费大量材料和时间，影响开发进度。因此将聚合物的共混理论应用于热熔胶目前大多数热熔胶的制备是应用物理方法进行熔体共混，即将聚合物加热到其黏流温度以上分解温度以下，使其呈良好的熔融流动状态，通过外力场(主要是剪切力)作用实现共混。但受共混组分各自加工特性限制，如果各组分间黏度、加工温度等相差过大，则难以达到预期效果。现在许多新型热熔胶中普遍采用的是化学共混方法，即在共混过程中使组分间发生化学反应，或者利用组分间化学反应来控制聚合物分散程度，如反应性共混、互穿聚合物网络(IPN)等。 反应性共混是指在共混过程中加入活性单体、催化剂(引发剂)进行原位复合，在共混物组分中形成接枝或嵌段，从而改善其与某些材料之间的亲和性。例如在聚乙烯中引入极性的马来酸酐单进行接枝共聚，可明显改善其粘接性能。 文献报道未接枝聚乙烯热熔胶胶接碳钢的剪切强度为0. 2 MPa，接枝率0. 06%的南京塑泰聚乙烯热熔胶胶接碳钢时，其剪切强度为1. 24 MPa，当接枝
水性聚氨酯涂料 摘要：本文介绍了水性聚氨酯涂料的组成、结构以及特性，然后讲述了水性聚氨酯的应用，最后展望了该涂料的发展趋势。 关键词：水性聚氨酯，组成，特性应用，展望 水性聚氨酯包括聚氨酯水溶液, 水分散液和水乳液, 是以水为介质的二元胶态体系。它不含或含很少量的有机溶剂, 其粒径小于0.1 nm, 具有较好的分散稳定性, 不仅保留了传统的溶剂型聚氨酯的一些优良性能, 而且还具有生产成本低、安全不燃烧、不污染环境、不易损伤被涂饰表面、易操作和改性等优点 , 对纸张、木材、纤维板、塑料薄膜、金属、玻璃和皮革等均有良好的粘附性。水性聚氨酯涂料将聚氨酯涂膜的硬度高、附着力强、耐腐蚀、耐溶剂好等优点与水性涂料的低VOC含量相结合，符合发展涂料工业的“三前提”（资源，能源，无污染）及“四E原则”（经济 ECONOMY，效率EFFICIENCY，生态ECOLOGY，能源ENERGY） 1 聚氨酯防水涂料的组成、结构 1.1 组成 目前我国市场上双组分聚氨酯防水涂料的预聚体组分(常称甲组分), 其组成相差不大, 基本上都以甲苯二异氰酸(TDI)与聚醚多元醇(简称聚醚)的多种型号混合物加成聚合而成(又称逐步聚合, 它既不是缩合, 也有别于聚合)。为获得合理的抗拉强度和延伸率, 预聚体的- NCO质量分数w-NCO 值应该控制在4%～5%.由于不少生产企业在选材、设备及工艺控制上还达不到反应的严格要求, 反应最终产物的游离TDI 含量w-NCO 在0.5%以上( 优良的反应在0.1%以下), 故这些厂家预聚体的w-NCO 实际控制在(5 土O.5)%左右, 产品组分的差异多数发生在乙组分的组成上:主剂分别采用与一NCO 反应的聚醚、含芳香烃的焦油类物质或带有结晶水的无机化合物及它们的混合物; 助剂有固化剂摩卡(MOCA), 它具有对称的芳环结构及邻位氯原子, 前者的刚性以及与其它基团反应生成的脲键的极性吸引力使聚氨酯具有很高的机械强度,后者的空间位阻和吸电子效应降低了胺基的反应速率, 使双组分涂料有足够的施工时间;增塑剂二丁酯、蒽油类可调整产品的抗拉强度及延伸率;填料不仅可以降低成本, 而且可以改善产品的高低温性能、施工性及储存稳定性;有的产品还加人催化剂以提高冬季成膜性。由此可见, 我国目前商品聚氨酯防水涂料的质量主要取决于乙组分的组成。 1.2 结构及其与老化的关系 聚氨酯的- NCO 基虽然可以与很多活泼基团反应, 但对于防水涂料而言, 具有应用价值的以含有- OH.- NH2 活泼基团的物质为主。聚氨酯分子结构中除氨酯键外, 还存在原料引人的醚键、酯键、不饱和双键基团及反应可能形成的脲基、缩二脲、脲基甲酸酯等链节。化学结构上的差异势必反映在性能上: 1)芳香族氨酯键裂解温度低, 例如酚封闭的芳香族氨酯键裂解温度仅120℃, 而醇封闭的脂肪族氨酯键裂解温度可达250℃, 这就是聚醚聚氨酯防水膜可以作非外露型防水材料的主要原因; 2)芳香族氨酯键遇胺转化为脲, 性脆而延性差; 3)芳香族氨酯键遇醇而醇解, 进一步受紫外线照射或受热会分解; 4)芳香族氨酯键的抗碱性大大低于脂肪族氨酯键, 而目前的建筑物基层以水泥为主, 这对芳香族氨酯键是不利的。由于煤焦油中的活泼氢基本上都以芳香族基团出现, 故焦油聚氨酯防水涂料的抗老化性极差是由先天性的缺陷所造成的。
聚氨酯涂料常用助剂种类 涂料用的助剂不是成膜物质，而是涂料配方中用量很少（一般在千分之几或更少），并能显著改善涂料性能的一种化学物质。在现代涂料的生产和应用中起着越来越重要的作用。在聚氨酯涂料中使用的助剂很多，其作用在于：（1）改善聚氨酯涂料的生产工艺；（2）提高聚氨酯涂料的贮存稳定性；（3）改进聚氨酯涂料的施工性能；（4）改善涂膜的使用性能。总之，采用不同的助剂可赋予聚氨酯涂料不同的性能，用以解决聚氨酯涂料生产、贮存、施工和应用中遇到各种问题，有助于将聚氨酯涂料的生产和应用提高到一个崭新的水平。本文列举了集中聚氨酯涂料常用的助剂，并对它们做了详细的介绍。 1.催化剂 在聚氨酯涂料的制造和固化成膜过程中都需要使用催化剂，因此催化剂的选择和使用，在聚氨酯涂料中具有特别重要的意义。用于加速异氰酸酯基和含活性氢化合物反应的催化剂主要有如下两类： （1）胺类催化剂，如二乙烯三胺、三乙烯四胺、四乙烯五胺、多乙烯多胺、己-二胺、二乙醇胺、三乙胺、4,4-二氨基-3,3-二氨二苯基甲烷（MOCA），二氮二杂环辛烷等。 （2）金属盐类。最常用的是二月桂酸二丁基锡、辛酸锌、环烷酸锌等。 催化剂的用量视聚氨酯涂料的品种、反应温度、催化剂的类型之不同而异，一般在0.03-0.1%之间。 用于异氰酸醋的二聚或三聚成环反应的催化剂，必须是具有亲核特性的化合物，如吡啶、甲醇钠、三乙基膦、三丁基膦；金属有机化合物，如烷基锡、二茂铁、碱金属的醋酸盐、草酸盐等均可作为异氰酸酯自聚或共聚的催化剂，以有机膦化合物和有机锡化合物最为有效。 2.紫外吸收剂和抗氧剂 紫外光吸收剂是能吸收紫外光，并将所吸收的能量转化为无害能量（如热能）的一种功能性化合物。例如二苯甲酮类化合物，可通过鳌合氢键的形成而使紫外光能转化为热能，以便有效的消除或削弱紫外光能对涂膜的破坏作用，对涂膜的其他性能也没有影响。作为一种理想的紫外光吸收剂还应具有很好的光热稳定性，与漆基有很好混溶性；其挥发性小，不易被水和溶剂抽出，也不会迁移；对可见光的吸收尽可能低，不着色、不变色；无毒或低毒，不会与漆料发生有害的化学反应而影响涂料性能；原料来源丰富，价格适中。紫外光吸收剂种类很多，一般按化学结构分为如下六大类：二苯甲酮化合物、水杨酸酷类化合物、杂环类化合物、取代丙烯腈类化合物、金属络合物以及其它紫外光吸收剂。在前述六类紫外光吸收剂中，用于聚氨酯涂料的主要有一取代或三取代二苯甲酮衍生物和羟基苯并三唑（又名羟苯基连三氮杂）两大类。 高分子涂膜对氧有一定的敏感性，易受氧的作用而老化。加入涂料中，能延缓或抑制氧化降解的物质称为抗氧剂，有时也称防老剂。一般按其化学结构和作用机理进行分类,按前者通常分为酚类、胺类、亚磷酸酯类、硫酸酯类以及其它抗氧剂，共计五大类；按后者一般分为链终止剂、过氧化物分解剂、金属钝化剂等三大类型的抗氧剂。作为一种理想的抗氧剂具有很高的抗氧效率，较小的污染性和着色性，挥发性和迁移性应小，耐抽出性高，使用寿命长；能与漆基很好的混溶，并不发生任何有害化学反应、稳定、无毒、价廉易得。在前述常规抗氧剂中，有很大一部分都适用于聚氨酯涂料。 3.流平剂 能改善湿涂膜流动特性的物质称为流平剂。它的主要作用是降低涂料组分之间的表面张力，增加流动性，使其达到光滑、平整，从而获得无针孔、缩孔、刷痕和桔皮等表面缺陷的
CHINA COATINGS 2008年第23卷第7期 15 0 引 言 聚氨酯是综合性能优秀的合成树脂之一。由于其合成单体品种多、反应条件温和、专一、可控,配方调整余地大及其高分子材料的微观结构特点,可广泛用于涂料、黏合剂、泡沫塑料、合成纤维以及弹性体,已成为人们衣、食、住、行必不可少的材料之一,其本身就已经形成了一个多品种、多系列的材料家族,形成了完整的聚氨酯工业体系,这是其它树脂所不具备的。 据有关报道,在全球聚氨酯产品的消耗总量中,北美洲和欧洲占到70％左右。美国人均年消耗聚氨酯材料约5.5 kg,西欧约4.5 kg,而我国的消费水平 还很低,年人均不足0.5 kg。 溶剂型的聚氨酯涂料品种众多、用途广泛,在涂料产品中占有非常重要的地位。水性聚氨酯的研究始自20世纪50年代,60、70年代,对水性聚氨酯的研究、开发迅速发展,70年代开始工业化生产用作皮革涂饰剂的水性聚氨酯。进入90年代,随着人们环保意识以及环保法规的加强,环境友好的水性聚氨酯的研究、开发日益受到重视,其应用已由皮革涂饰剂不断扩展到涂料、黏合剂等领域,正在逐步占领溶剂型聚氨酯的市场。在水性树脂中,水性聚氨酯仍然是优秀树脂的代表,是现代水性树脂研究的热点之一。 水性聚氨酯的合成与改性 □ 闫福安,陈 俊 (武汉工程大学化工与制药学院,武汉 430073) 摘要：对水性聚氨酯的合成单体、合成原理、合成工艺及改性方法作了介绍。水性聚氨酯合成技术不断完善,市场正在推进,国内相关企业和研究机构应加强合作,从分子设计出发,不断推进水性聚氨酯产业的技术进步和市场推广。 关键词：水性聚氨酯；合成；改性 中图分类号：TQ630 文献标识码：A 文章编号：1006-2556(2008)07-0015-08 Synthesis and modifi cation of water-borne PU Yan fuan, Chen jun (School of Chemical Engineering and Pharmacy, Wuhan Institute of Technology, Wuhan 430073, Hubei Province) Abstract: This paper introduces water-borne PU about its monomers, synthesis mechanism, and synthesis technology and modifi cation methods. Relevant enterprises and research institutes China should strengthen the work cooperatively on molecule design, to promote the continuously progressing synthesis technology and the growing market of water-borne PU. Keywords: water-borne PU, synthesis, modifi cation 编者按：本文搜集了相关的情报资料，比较全面地阐述水性聚氨酯的合成技术。相应地，嘉宝莉朱延安、中国科技大章鹏进行了这方面的研发和实验实践。相比之下，为改善PUD分散体涂膜力学性能，选用聚碳酸酯型方向是可行的,但在水性木器涂料中的应用,应综合考虑制造成本、涂料使用范围、对涂膜光泽大小不同要求等方面因素；软段多元醇的选用不可能单一型,可以选用混合型,如PCD与PCL混合,或PCD与聚醚型混合,否则单用PCD,因价格太贵或存在功能过剩,影响水性聚氨酯涂料的推广应用与市场定位。 TECHNICAL PROGRESS DOI:10.13531/https://www.doczj.com/doc/261200266.html,ki.china.coatings.2008.07.007
聚氨酯胶的配方设计 胶粘剂的设计是以获得最终使用性能为目的,对聚氨酯胶粘剂进行配方设计,要考虑到所制成的胶粘剂的施工性(可操作性)，固化条件及粘接强度，耐热性，耐化学品性，耐久性等性能要求。 1.聚氨酯分子设计——结构与性能聚氨酯由于其原料品种及组成的多样性,因而可合成各种各样性能的高分子材料，例如从其本体材料(即不含溶剂)的外观性严主讲,可得到由柔软至坚硬的弹性体，泡沫材料，聚氨酯从其本体性质(或者说其固化物)而言,基本上届弹性体性质,它的一些物理化学性质如粘接强度，机械性能，耐久性，耐低温性，耐药品性,主要取决于所生成的聚氨酯固化物的化学结构，所以,要对聚氨酯胶粘剂进行配方设计,首先要进行分子设计,即从化学结构及组成对性能的影响来认识，有关聚氨酯原料品种及化学结构与性能的关系。 2. 从原料角度对PU胶粘剂制备进行设计聚氨酯胶粘剂配方中一般用到三类原料:一类为NCO类原料(即二异氰酸酯或其改性物、多异氰酸酯),一类为oH类原料(即含羟基的低聚物多元醇、扩链剂等,广义地说,是含活性氢的化合物,故也包括多元胺、水等),另有一类为溶剂和催化剂等添加剂，从原料的角度对聚氨酯胶粘剂进行配方设计,其方法有下述两种。 (1).由上述原料直接配制最简单的聚氨酯胶粘剂配制法是0H类原料和NCO类原料(或及添加剂)简单地混合，直接使用，这种方法在聚氨酯胶粘剂配方设计中不常采用,原因是大多数低聚物多元醇分子量较低(通常聚醚Mr<6000,聚酯Mr<3000),因而所配制的胶粘剂组合物粘度小，初粘力小，有时即使添加催化剂,固化速度仍较慢,并且固化物强度低, 实用价值不大，并且未改性的TDI蒸气压较高,气味大，挥发毒性大,而MDI常温下为固态,使用不方便,只有少数几种商品化多异氰酸酯如PAPlDesmodur RDesmodur RFCoronate L等可用作异氰酸酯原料。不过,有几种情况可用上述方法配成聚氨酯胶粘剂例如 1)由高分子量聚酯(Mr5000-50000)的有机溶液与多异氰酸酯溶液(如Coronate L)组成的双组分聚氨酯胶粘剂,可用于复合层压薄膜等用途,性能较好，这是因为其主成分高分子量聚酯本身就有较高的初始粘接力,组成的胶粘剂内聚强度大; (2)由聚醚(或聚酯)或及水，多异氰酸酯，催化剂等配成的组合物,作为发泡型聚氨酯胶粘剂，粘合剂,用于保温材料等的粘接制造等,有一定的实用价值。 (2).NCO类及OH类原料预先氨酯化改性如上所述,由于大多数低聚物多元醇的分子量较低,并且TDI挥发毒性大,MDI常温下为固态,直接配成胶一般性能较差,故为了提高胶粘剂的初始粘度，缩短产生一定粘接强度所需的时间,通常把聚醚或聚酯多元醇

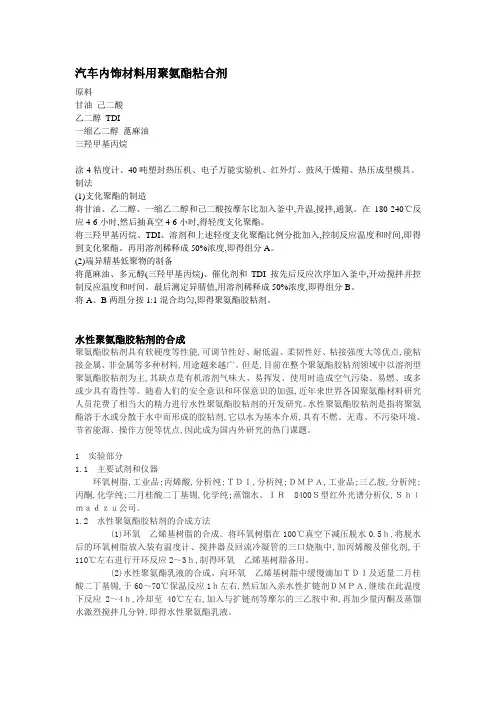

水性聚氨酯的一个配方 环氧树脂工业级国产NMPAN- 甲基-2-吡咯烷酮分析纯国产Acetone丙酮分析纯国产DEG一缩二乙二醇分析纯国产去离子水自制实验装置反应装置：三口烧瓶、回流冷凝管、滴液漏斗、温度计搅拌装置：单相串联电动搅拌机搅拌桨，自制高速分散机，进口加热装置：电炉、触点温度计、加热锅检测仪器NDJ-1 型旋转黏度仪，国产Nicolet MAGNA-IR550 型红外光谱仪，进口MINITEST 测厚仪，德国XLL-100A 型拉力试验机，国产AG-I 电子万能实验机，进口涂膜附着力测定仪，QF2-Ⅱ，天津实验机厂涂膜柔韧性测定器，QTX-1, 天津实验机厂涂膜冲击试验器， R1J3-3K1，天津材料试验厂涂膜杯突试验器，QBU-60，日本偏光显微镜，OLYMPUS BX51，进口表面张力测定仪，dataphsics DCAT21，进口实验原理水性聚氨酯的制备一般包含两个主要步骤：（1）由低聚物多元醇与异氰酸酯类化合物，形成高分子量的聚氨酯或中高分子量的聚氨酯预聚体；（2）在剪切力作用下于水中分散。利用二羟甲基丙酸对预聚物进行亲水改性，在聚氨酯分子链上引入离子基团，使其实现自乳化，得到贮存稳定、性能良好的水性聚氨酯。水性聚氨酯的合成概述将甲苯二异氰酸酯装入配有温度计、搅拌器1L 的三口烧瓶中，向烧瓶中滴加聚醚多元醇和二羟甲基丙酸，于70-80℃左右反应约3 小时，反应过程中可用丙酮调节体系的黏度。最后用正二丁胺法滴定异氰酸根的浓
度。所得的亲水改性聚氨酯预聚体用一缩二乙二醇扩链约1-2 小时，最后降温至室温，用溶有三乙胺的去离子水在高速分散机上乳化，可得到淡黄色、半透明的水性聚氨酯分散体。
聚氨酯涂料的配方设计及PVC计算 时间:2014-02-09 16:49来源:江阴大阪涂料有限公司作者:徐支有李一新陈雷 0 引言 20 世纪60 年代以来，溶剂型聚氨酯涂料在我国工业防腐领域一直发挥着举足轻重的作用，它具有光泽高、丰满度好、优异的保光保色性、耐候性佳，以及优良的耐磨性、耐酸碱性、耐水性、耐化学品性等优点，广泛应用于家电、汽车、飞机、工程机械、港口机械、化工设备、管道、电厂、钢构件和海洋石油平台等领域。受2008 年金融危机和目前中东石油危机的影响，原油的价格一路飙升，一定程度上提高了溶剂型涂料的成本，如何开发出高性价比的聚氨酯（PU）涂料，也成为全国上万家涂料企业提升竞争力的一项重要课题。本文通过考察颜基比（P/B）、填料、催化剂及紫外线吸收剂等因素对漆膜性能的影响，制备了高光泽、耐候性优异及低成本的双组分溶剂型聚氨酯涂料。通过单一颜料涂料体系的颜料体积浓度（PVC）的计算，推导出PVC的倒数与P/B 的倒数呈一次线性函数关系。 1 实验部分 1.1 原材料 羟基丙烯酸树脂AC101，HDI（六亚甲基二异氰酸酯）固化剂22A-75PX，金红石型钛白粉R996，超细硫酸钡，流变剂，分散剂，催化剂T-12，紫外线吸收剂，流平剂，二甲苯，醋酸丁酯，PMA（丙二醇甲醚醋酸酯）。 1.2 制漆工艺 先将部分树脂、分散剂、颜填料和混合溶剂低速分散均匀后，用砂磨机分散至细度20 μm。然后补加剩余的树脂、流平剂、流变剂、催化剂和紫外线吸收剂，高速搅拌分散30 min 后，用溶剂调节黏度至涂-4 杯80~120 s，用120 目纱布过滤，出料。 1.3 漆膜的制备 按配比混合甲乙组分，用稀释剂调节黏度至涂-4 杯20~25 s，空气喷涂制备漆膜。检测单一涂层的常规性能，膜厚为（25±5）μm，80℃的条件下干燥2 h ；型式检验项目包括复合涂层的耐酸性和 耐碱性。本文选用的配套涂料体系为环氧磷酸锌底漆（70 μm）+ 聚氨酯面漆（5 0 μm）；干燥方式为50℃的条件下干燥48 h。 1.4 性能检测 依据HG/T 2454—2006《溶剂型聚氨酯涂料（双组分）Ⅱ型涂料》的相关检验标准检测常规性能；依据GB/T 23987—2009《色漆和清漆涂层的人工气候老化曝露曝露于荧光紫外线和水》进行涂层的QUV 检测；按照GB/T 1766—20 08《色漆和清漆涂层老化的评级方法》对涂层的耐老化性能进行评级，试验装置为QUV/Spray（Q-Lab Corporation.U.S.A）老化试验箱；光源类型（Lamp Type）：UVB-313，0.71 W/（m2·nm）@310 nm，试验循环为4 h 紫外线照射，（60±3）℃黑板温度，4 h 冷凝，（50±3）℃黑板温度。 2 结果与讨论 2.1 成膜物质的选择
