一、单项选择题(适和小学五年级学生)
1、中国科技大学在哪一年组建了国内第一支RobotCup仿真足球队。(C )
A 1996
B 1991 C1998 D2000
2、中国在机器人足球国际赛场上金牌零的突破是在哪一年。（D）
A 1995
B 1996
C 2002
D 1999
3、我国首届机器人足球比赛是在那里举行的。（A）
A 哈尔滨
B 北京
C 上海
D 广州
4、我国最早的机器人是在什么时候（D）
A唐朝B清朝后期C解放后D西周时期
5、RoboCup是什么意思（B）
A 机器人足球表演赛B机器人足球世界杯C 机器人竞技 D 机器人舞蹈比赛
6、1999年日本索尼公司推出犬型机器人叫什么。（B）
A、SIBO
B、AIBO
C、ASIBO
D、QRIO
7、机器人三原则是由谁提出的。（D）
A 森政弘
B 约瑟夫·英格伯格
C 托莫维奇
D 阿西莫夫
8、世界上第一台机器人Ｕｎｉｍａｔｅ诞生于那年（C）
A 1955
B 1987
C 1962
D 1963
9、机器人语言是由（A ）表示的"0"和"1"组成的字串机器码。
A二进制B十进制C八进制D十六进制
10、机器人的英文单词是（C）
A、botre
B、boret
C、robot
D、rebot
二、多项选择题（适合七年级学生）
1、国际上最具影响的和两大世界杯机器人足球赛是什么。（AB）
A FIRA
B RobotCup
C FIFA
D FLL
2、下面哪几部电影是与机器人有关的。（ABD）
A《终结者》B《变形金刚》C《功夫熊猫》D《星球大战》
3、机器人能力的评价标准包括：（ABD）
A智能B机能C动能D物理能
4、下列那种机器人是军用机器人。（ABD）
A “红隼”无人机
B 美国的“大狗”机器人
C 索尼公司的AIBO机器狗
D “土拨鼠”
5、人们实现对机器人的控制包括什么（ABC）
A输入B输出C程序D反应
三、是非题（适合小学三年级学生）
1、机器人的智能和人类的智能一样吗(B)
A 一样B不一样
2、有的机器人有眼睛会看，靠的是视觉传感器。（A）
A 是B不是
3、智能机器人是以人工智能决定其行动的机器人。（A）
A 是
B 不是
4、机器人是具有脑、手、脚等三要素的个体。（A）
A是B不是
5、《机器人总动员》是日本制作的电影吗（B）
A是B不是
（二）简答题 1.智能机器人的所谓智能的表现形式是什么？ 答:推理判断、记忆 2.机器人分为几类？ 答:首先，机器人按应用分类可分为工业机器人、极限机器人、娱乐机器人。 1)工业机器人有搬运、焊接、装配、喷漆、检验机器人，主要用于现代化的工厂和柔性加工系统中。 2)极限机器人主要是指用在人们难以进入的核电站、海底、宇宙空间进行作业的机器人，包括建筑、农业机器人。 3)娱乐机器人包括弹奏机器人、舞蹈机器人、玩具机器人等。也有根据环境而改变动作的机器人。 其次，按照控制方式机器人可分为操作机器人、程序机器人、示教机器人、智能机器人和综合机器人。 3. 机器人由哪几部分组成？ 机器人由三大部分六个子系统组成。三大部分是机械部分、传感部分和控制部分。六个子系统是驱动系统、机械结构系统、感受系统、机器人一环境交换系统、人机交换系统和控制系统。 4. 什么是自由度？ 答:人们把构建相对于参考系具有的独立运动参数的数目称为自由度。 5. 机器人技术参数有哪些？各参数的意义是什么？ 答:机器人技术参数有:自由度、精度、工作范围、速度、承载能力 1）自由度：是指机器人所具有的独立坐标轴的数目，不包括手爪（末端操作器）的开合自由度。在三维空间里描述一个物体的位置和姿态需要六个自由度。但是，工业机器人的自由度是根据其用途而设计的，也可能小于六个自由度，也可能大于六个自由度。
2）精度：工业机器人的精度是指定位精度和重复定位精度。定位精度是指机器人手部实际到达位置与目标位置之间的差异。重复定位精度是指机器人重复定位其手部于同一目标位置的能力，可以用标准偏差这个统计量来表示，它是衡量一列误差值的密集度（即重复度）。 3）工作范围：是指机器人手臂末端或手腕中心所能到达的所有点的集合，也叫工作区域。 4）速度；速度和加速度是表明机器人运动特性的主要指标。 5)承载能力：是指机器人在工作范围内的任何位姿上所能承受的最大质量。承载能力不仅取决于负载的质量，而且还与机器人运行的速度和加速度的大小和方向有关。为了安全起见，承载能力这一技术指标是指高速运行时的承载能力。通常，承载能力不仅指负载，而且还包括机器人末端操作器的质量。 6. 机器人手腕有几种？试述每种手腕结构。 答：机器人的手臂按结构形式分可分为单臂式，双臂式及悬挂式按手臂的运动形式区分，手臂有直线运动的。如手臂的伸缩，升降及横向移动，有回转运动的如手臂的左右回转上下摆动有复合运动如直线运动和回转运动的组合。2直线运动的组合2回转运动的组合。手臂回转运动机构，实现机器人手臂回转运动的机构形式是多种多样的，常用的有叶片是回转缸，齿轮转动机构，链轮传动和连杆机构手臂俯仰运动机构，一般采用活塞油（气）缸与连杆机构联用来实现手臂复合运动机构，多数用于动作程度固定不变的专用机器人。 7. 机器人机座有几种？试述每种机座结构。 答：机器人几座有固定式和行走时2种 1)固定式机器人的级左右直接接地地面基础上，也可以固定在机身上 2)移动式机器人有可分为轮车机器人，有3组轮子组成的轮系四轮机器人三角论系统，全方位移动机器人，2足步行式机器人，履带行走机器人 8. 试述机器人视觉的结构及工作原理 答:机器人视觉由视觉传感器摄像机和光源控制计算器和图像处理机组成原理：由视觉传感器讲景物的光信号转换成电信号经过A/D转换成数字信号传递给图像处理器，同时光源控制器和32 摄像机控制器把把光线，距离颜色光源方向等等参数传递给图像处理器，图像处理器对图像数据做一些简单的处理将数据传递给计算机最后由计算器存储和处理。 9. 工业机器人控制方式有几种？
. . 工业机器人技术 试卷B 卷 答案及评分标准 出卷教师： 适应班级： 考试方式： 本试卷考试分数占学生总评成绩的70 % 题号 一 二 三 四 五 总分 核分人 得分 复查总分 总复查人 （本题36分）一、简答(每小题6分，共36分) 1．简述工业机器人的主要应用场合。 1) 恶劣工作环境及危险工作，如：压铸车间及核工业等领域的作业环境。(2分) 2) 特殊作业场合和极限作业，如：火山探险、深海探密和空间探索等领域。(2分) 3) 自动化生产领域，如：焊接机器人、材料搬运机器人、检测机器人、装配机器人、喷漆和喷涂 机器人。(2分) 2．说明工业机器人的基本组成部分。 工业机器人由三大部分六个子系统组成。 三大部分是机械部分、传感部分和控制部分。 六个子系统是驱动系统(1分)、机械结构系统(1分)、感受系统(1分)、机器人－环境交互系统(1分)、人机交互系统(1分)和控制系统。(1分) 3．简述工业机器人关节制动器的作用。 许多机器人的机械臂都需要在各关节处安装制动器, 其作用是: 在机器人停止工作时, 保持机械臂的位置不变; 在电源发生故障时, 保护机械臂和它周围的物体不发生碰撞。(6分) 4．机器人的新型驱动方式有哪些？新型驱动方式有什么优点？ 磁致伸缩驱动、压电晶体驱动器、形状记忆金属、静电驱动器(4分)。新型驱动方式可以实现驱动元件的简单化和微型化，更适宜于机器人的使用。(2分) 5．试述运用D-H 方法建立机器人运动学方程时，如何建立连杆坐标系？ 建立连杆坐标系的规则如下: ① 连杆n 坐标系的坐标原点位于n +1关节轴线上,是关节n +1的关节轴线与n 和n +1关节轴 线公垂线的交点。(2分) ② Z 轴与n +1关节轴线重合。 (2分) ③ X 轴与公垂线重合;从n 指向n +1关节。(1分) ④ Y 轴按右手螺旋法则确定。(1分) 6．工业机器人控制系统的特点有哪些？ (1) 机器人的控制与机构运动学及动力学密切相关。(2分) (2) 是一个多变量控制系统，要求系统具有一定的智能性。(1分) (3) 是一个复杂的计算机控制系统。(1分) (4) 描述机器人状态和运动的数学模型是一个非线性模型,各变量之间还存在耦合。(1分) (5) 机器人的动作往往可以通过不同的方式和路径来完成, 因此存在一个“最优”的问题。(1分) （本题10分）二、有一旋转变换，先绕固定坐标系0X 轴转30°，再绕0Y 轴转60°， 最后沿0Z 轴移动10，试求其变换矩阵。(列出A 的计算式4分，列出齐次变换矩阵4分，得出答案2分) 解： (0,0,10)(,60)(,30) 13 3 0241 000cos 600sin 600100031 010001000cos30sin 30000 ==2200110sin 600cos 6000sin 30cos300313 00 100010001102440 01A Trans Rot Y Rot X =??? ??? ?????????????--?? ????????????-???????- ?????????????? ???? 得分 评卷人 得分 评卷人 学院名称 专业班级 姓名： 学号： 密 封 线 内 不 要 答 题 ┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃ 密 ┃┃┃┃┃┃┃┃┃┃┃ 封 ┃┃┃┃┃┃┃┃┃┃┃ 线 ┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃ 《工业机器人技术》试卷B 第2页（共4页） 《工业机器人技术》试卷B 第1页（共4页）
西南大学网络与继续教育学院课程考试试卷 专业：机电一体化技术2014年8月 课程名称【编号】：工业机器人【0941】B卷 闭 / 开卷闭卷考试时间：80分钟满分：100分 答案必须做在答题卷上，做在试卷上不予记分。 一、填空（每空 1.5 分，共 18 分） （ 1）机器人是（指代替原来由人直接或间接作业的自动化机械）（第一章学习单元1） （ 2）在定的直角坐系{A} 中，空任一点P 的位置可用的位置矢量 A P表示，其 左上 A 代表定的参考坐系，P x P y P z是点P在坐系{A}中的三个位置坐 分量。（第二章学元1） 答： 3×1 （3）次坐的表示不是的，我将其各元素同乘一非零因子后，仍然代表同一点。 （第二章学元1） 答：唯一。 （4）斯坦福机器人的手臂有关，且两个关的相交于一点，一个移关，共三个自由度。 （第二章学元 5） 答：两个。 （ 5）在θ和d出后,可以算出斯坦福机器人手部坐系{6} 的和姿n、o、a， 就是斯坦福机器人手部位姿的解，个求解程叫做斯坦福机器人运学正解。（第二章学元 5） 答：位置 p。 （ 6）若定了体上和体在空的姿，个体在空上是完全确定的。 （第二章学元1） 答：某一点的位置。 （ 7）机器人运学逆解的求解主要存在三个：逆解可能不存在、和求解方法的多性。（第二章学元6） 答：逆解的多重性 （ 8）机器人逆运学求解有多种方法，一般分两：封解和。（第二章学元 6） 答：数解（9）“角度定法”就是采用相参考坐系或相运坐系作三次来定姿的 方法。和欧拉角法、 RPY 角法是角度定法中常用的方法。（第二章学元7）答： （10）在工机器人速度分析和以后的静力学分析中都将遇到似的雅可比矩，我称 之工机器人雅可比矩，或称雅可比，一般用符号表示。（第三章学元 1）答：J 。之的关系且 dX 此表示微小位移。 J 反映了关空微小运 dθ与 （11） （第三章学元 1） 答：手部作空微小位移 dX 。 （12）于n个自由度的工机器人，其关量可以用广关量q 表示；当关 关， qi＝ di，当关移关， qi＝di， dq＝[dq1 dq2 ? dqn]T，反映了关 空的。（第三章学元 1） 答：微小运。 二、名解（每 3 分，共 6 分） 1、柔性手（第四章学习单元1） 可对不同外形物体实施抓取，并使物体表面受力比较均匀的机器人手部结构。 2、制动器失效抱闸（第四章学习单元1） 指要放松制动器就必须接通电源，否则，各关节不能产生相对运动。 三、答（每 6 分，共 36 分） 1、简述脉冲回波式超声波传感器的工作原理。（第五章学习单元3） 在脉冲回波式中，先将超声波用脉冲调制后发射，根据经被测物体反射回来的回波延迟时间 t，计算出被测物体的距离R，假设空气中的声速为v，则被测物与传感器间的距离R 为：如果空气温度为T（℃ )，则声速v 可由下式求得： 2、机器人视觉的硬件系统由哪些部分组成？（第五章学习单元9） (1)景物和距离传感器，常用的有摄像机、CCD图像传感器、超声波传感器和结构光设备等； (2)视频信号数字化设备，其任务是把摄像机或者 CCD输出的信号转换成方便计算和分析的数 字信号； (3) 视频信号处理器，视频信号实时、快速、并行算法的硬件实现设备：如DSP系统； (4)计算机及其设备，根据系统的需要可以选用不同的计算机及其外设来满足机器人视觉信息 处理及其机器人控制的需要； (5)机器人或机械手及其控制器。 3、为什么要做图像的预处理？机器视觉常用的预处理步骤有哪些？（第五章学习单元9） 预处理的主要目的是清楚原始图像中各种噪声等无用的信息，改进图像的质量，增强兴趣的有用信息的可检测性。从而使得后面的分割、特征抽取和识别处理得以简化，并提高其可靠性。机器视觉常用的预处理包括去噪、灰度变换和锐化等。 4、为什么我们说步进电动机是是位置控制中不可缺少的执行装置？他有什么优缺点？（第六章学习单元 6） 因为可以对数字信号直接进行控制，能够很容易地与微型计算机相连接，不需要反馈控制， 电路简单，容易用微型计算机控制，且停止时能保持转矩，维护也比较方便，但工作效率低， 容易引起失歩，有时也有振荡现象产生。

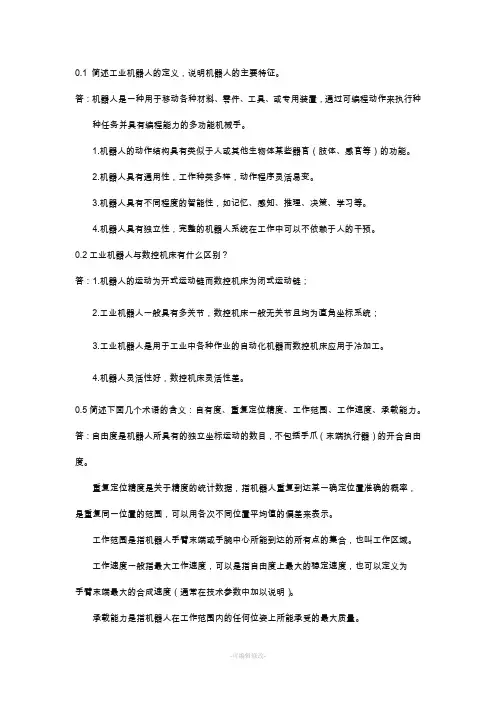

0.1 简述工业机器人的定义，说明机器人的主要特征。 答：机器人是一种用于移动各种材料、零件、工具、或专用装置，通过可编程动作来执行种种任务并具有编程能力的多功能机械手。 1.机器人的动作结构具有类似于人或其他生物体某些器官（肢体、感官等）的功能。 2.机器人具有通用性，工作种类多样，动作程序灵活易变。 3.机器人具有不同程度的智能性，如记忆、感知、推理、决策、学习等。 4.机器人具有独立性，完整的机器人系统在工作中可以不依赖于人的干预。 0.2工业机器人与数控机床有什么区别？ 答：1.机器人的运动为开式运动链而数控机床为闭式运动链； 2.工业机器人一般具有多关节，数控机床一般无关节且均为直角坐标系统； 3.工业机器人是用于工业中各种作业的自动化机器而数控机床应用于冷加工。 4.机器人灵活性好，数控机床灵活性差。 0.5简述下面几个术语的含义：自有度、重复定位精度、工作范围、工作速度、承载能力。答：自由度是机器人所具有的独立坐标运动的数目，不包括手爪（末端执行器）的开合自由度。 重复定位精度是关于精度的统计数据，指机器人重复到达某一确定位置准确的概率，是重复同一位置的范围，可以用各次不同位置平均值的偏差来表示。 工作范围是指机器人手臂末端或手腕中心所能到达的所有点的集合，也叫工作区域。 工作速度一般指最大工作速度，可以是指自由度上最大的稳定速度，也可以定义为 手臂末端最大的合成速度（通常在技术参数中加以说明）。 承载能力是指机器人在工作范围内的任何位姿上所能承受的最大质量。 0.6什么叫冗余自由度机器人？ 答：从运动学的观点看，完成某一特定作业时具有多余自由度的机器人称为冗余自由度机器人。 0.7题0.7图所示为二自由度平面关节型机器人机械手，图中L1=2L2，关节的转角范围是0゜≤θ1≤180゜,-90゜≤θ2≤180゜,画出该机械手的工作范围（画图时可以设L2=3cm）。
Word 格式 工业机器人技术题库及答案 一、判断题 第一章 1、工业机器人由操作机、控制器、伺服驱动系统和检测传感装置构成。√ 2、被誉为“工业机器人之父”的约瑟夫·英格伯格最早提出了工业机器人概念。 × 3、工业机器人的机械结构系统由基座、手臂、手腕、末端操作器 4 大件组成。 × 4、示教盒属于机器人 - 环境交互系统。× 5、直角坐标机器人的工作范围为圆柱形状。× 6、机器人最大稳定速度高, 允许的极限加速度小, 则加减速的时间就会长一些。√ 7、承载能力是指机器人在工作范围内的特定位姿上所能承受的最大质量。× 第二章 1、工业机器人的机械部分主要包括末端操作器、手腕、手臂和机座。√ 2、工业机器人的机械部分主要包括末端操作器、手腕、手肘和手臂。× 3、工业机器人的手我们一般称为末端操作器。√ 4、齿形指面多用来夹持表面粗糙的毛坯或半成品。√ 5、吸附式取料手适应于大平面、易碎、微小的物体。√ 6、柔性手属于仿生多指灵巧手。√ 7、摆动式手爪适用于圆柱表面物体的抓取。√ 8、柔顺性装配技术分两种：主动柔顺装配和被动柔顺装配。√ 9、一般工业机器人手臂有 4 个自由度。× 10、机器人机座可分为固定式和履带式两种。× 11、行走机构按其行走运动轨迹可分为固定轨迹和无固定轨迹两种方式。√ 12、机器人手爪和手腕最完美的形式是模仿人手的多指灵巧手。√ 13、手腕按驱动方式来分，可分为直接驱动手腕和远距离传动手腕。√ 第三章 1、正向运动学解决的问题是：已知手部的位姿，求各个关节的变量。× 2、机器人的运动学方程只局限于对静态位置的讨论。√ 第四章 1、用传感器采集环境信息是机器人智能化的第一步。√ 2、视觉获得的感知信息占人对外界感知信息的60% 。× 3、工业机器人用力觉控制握力。× 4、超声波式传感器属于接近觉传感器。√ 5、光电式传感器属于接触觉传感器。× 6、喷漆机器人属于非接触式作业机器人。√ 7、电位器式位移传感器，随着光电编码器的价格降低而逐渐被取代。√ 8、光电编码器及测速发电机，是两种广泛采用的角速度传感器。× 9、多感觉信息融合技术在智能机器人系统中的应用, 则提高了机器人的认知水平。 √ 第五章 1、机器人控制系统必须是一个计算机控制系统。√
机器人技术的发展与应用调研名称：机器人技术的发展与应用 调研时间：2018年7月29日止 调研人：曹桐滔
目录
一、机器人的发展状况 1.1国外发展概况 日本具有国际上最先进的机器人技术，就全世界范围来看，全球工业机器人约有4成在日本。不论在技术方面，还是在市场规模方面，日本可以称得上是“机器人大国”。日本在2004年5月发布的“新产业发展战略”中所指出的7个产业领域，机器人产业也是其中之一，同时，在进一步实施“新产业发展战略”的“新经济成长战略”报告中也把机器人放在使日本成为“世界技术创新中心”的支柱地位上，并在近两年开始重新审视机器人产业政策。 美国是机器人的诞生地，早在1962年就研制出世界上第一台工业机器人，比起号称机器人王国的日本起步至少要早五、六年。经过40多年的发展，美国现已成为世界上的机器人强国之一，基础雄厚，技术先进。据统计，截止到2009年底，美国运行工业机器人大约有19．4万台。目前，美国工业机器人供应商有AdeptTechnology、AmericanＲobot、EmersonIndustrialAutomation等公司。 德国引进机器人的时间比英国和瑞典大约晚了五、六年，但战争所导致的劳动力短缺，国民的技术水平较高等社会环境，却为工业机器人的发展、应用提供了有利条件。此外，20世纪70年代中后期，德国政府采用的积极行政手段也为工业机器人的推广开辟了道路。如在“改善劳动条件计划”中规定，对于一些危险、有毒、有害的工作岗位，必须由机器人来代替。这个计划为机器人的应用开拓了广泛的市场，并推动了工业机器人技术的发展。据统计，截止到2009年底，德国运行的工业机器人为14．58万台。目前，德国工业机器人供应商有KUKA、CLOOS等。 国际上一些大的工业机器人制造厂家，品牌主要分成两大体系，以日本为代表的日韩系，以德国为代表的欧系，其中ABB、安川、发那科三大品牌占据了全球51%的市场，KUKA、OTC、川崎、松下等几大品牌占市场份额的40%以上。
全国青少年机器人技术等级考试 二级模拟试题 下列人物中，哪位发明了电灯？ A.牛顿 B.熊大 C.爱迪生 D.爱因斯坦 题型:单选题 答案:C 分数:1 首届机器人世界杯足球赛在哪里举办？ A.日本 B.荷兰 C.美国 D.意大利 题型:单选题 答案:A 分数:1 机器人控制系统从基本原理和系统结构上可以分成哪两类？ A.非伺服型系统和伺服型系统。 B. Windows系统和苹果系统。 C.非仿真型系统和非仿真型系统。 D.大系统和小系统。 题型:单选题 答案:A 分数:1 下列说法正确的是？ A.凸轮机构一般有凸轮、从动件和机架三个构件组成。 B.凸轮机构一般有凸轮、主动从件和机架三个构件组成。 C.凸轮机构一般有凸轮、从动件和主动件三个构件组成。 D.凸轮机构一般有圆轮、从动件和主动件三个构件组成。 题型:单选题 答案:A 分数:1 下列事物中，有曲柄装置的是? A.自行车 B.自动晾衣架 C.电视机 D.以上都有 题型:单选题 答案:A 分数:1
一个人在匀速直线行驶的火车里向上跳起，发现仍落回原地，这是因为？ A.人跳起厚，车厢内空气推着他向前运动。 B.人跳起到落地时间过短，偏后的距离看不出来。 C.人跳起到落地，在水平方向上人与车有相同的速度。 D.人跳起瞬间，地板给人一个向前的力，推着他一起向前运动。 题型:单选题 答案:C 分数:1 在机器人历史上，被称为“工业机器人之父”的是？ A.阿西莫夫 B.英格伯格 C.诺伯特 D.弗里茨 题型:单选题 答案:B 分数:1 下面哪个不是机器人系统的基本结构？ A.机械本体 B.人 C.计算机控制系统 D.传感系统 题型:单选题 答案:B 分数:1 工业机器人出现是在（）世纪。 A. 18 B. 19 C. 20 D. 21 题型:单选题 答案:C 分数:1 （）决定了从动件预定的运动规律。 A.凸轮转速 B.凸轮大小 C.凸轮轮廓曲线 D.凸轮形状 题型:单选题 答案:C 分数:1 一节普通干电池电压是多少伏？ A. 0.8 B. 1.0 C. 1.5
20180317 全国青少年机器人技术等级考试试卷（一级） 试卷编号：866879 试卷录入者：机器人包老师 试卷总分：100 出卷时间：2019-02-16 16:12 答题时间：30 分钟 分数：100 题数：45 一、单选题( 共30 题，每题 2 分，共60 分) 1. 如图所示，于力F1、F2 的大小关系描述正确的是？ [2 分] A.F1=F2 B.F1
D.旗杆顶端有一个动滑轮 参考答案： A 5. 下列图中那一组是齿轮传动装置？[2 分] A. B. C. D. 参考答案： B 6. 下图中哪个实物运用到四边形原理？[2 分]
A. B. C. D. 参考答案： B 7. 动滑轮实质是？[2 分] A.等臂杠杆 B.费力杠杆 C.省力杠杆 D.以上都不是
参考答案： C 8. 传动链和齿轮传动共有的特点是？[2 分] A.同向传动 B.噪音小 C.准确无误的传递动力 D.自由调节距离 参考答案： D 9. 有关轮轴描述正确的是？[2 分] A.用轮轴工作一定是省力的 B.轮轴是能连续转动的杆杠 C.轮轴在转动时轮与轴的速度不一样 D.汽车的方向盘不是一种轮轴 参考答案： B 10. 关于单摆正确的说法是？[2 分] A.单摆运动周期与重力加速度有关 B.单摆运动周期与单摆的摆长无关 C.同一个单摆如果放在月球上，其运动周期与地球的一样 D.单摆等时性是说所有的单摆运动周期相等 参考答案： A 11. 汽车轮胎上设置花纹的目的是？[2 分] A.美观，没有实质用途 B.起到警示的作用 C.让轮胎减少与地面之间的摩擦，防止打滑 D.让轮胎增加与地面之间的摩擦，防止打滑 参考答案： D 12. 在杠杆结构中，杠杆绕着转动的固定点称为？[2 分 ] A.圆点 B.阻力点 C.支点 D.动力点 参考答案： C 13. 以下属于费力杠杆的一组是？ [2 分] A.①② B.②③ C.②④ D.③④ 参考答案： C 14. 斧头的外形的设计，是利用（）能省力的原理。[2 分]
工业机器人技术及应用(教案)1 第一章绪论 什么是工业机器人为何发展工业机器人工业机器人发展概况工业机器人的诞生工业机器人的发展工业机器人的分类及应用工业机器人的分类工业机器人的应用学习目标 *掌握工业机器人的定义 *了解工业机器人的发展事和历程 *熟悉工业机器人的常见分类及其行业应用导入案例 富士康“百万机器人”上岗折射中国制造业升级 20XX 年，富士康 CEO 郭台铭表示,希望到 20XX 年底装配 30 万台机器人，到 20XX 年装配 100 万台，要在 5 到 10 年数年内通过自动化消除简单重复性的工序。机器人的投产使用，可将目前的人力资源转移到具备更高附加值的岗位上，这也符合将我国“人口红利”转为“人才红利”的大目标。 这一工业机器人的井喷潮涌，何时会蔓延到“中国制造”的每一个工厂、每一条生产线、每一个工序、每一个工位上，将为“中国制造”的转型提“智”做出何等贡献？我们对此充满期待。课堂认知 什么是工业机器人
机器人涉及到人的概念，成为一个难以回答的哲学问题。 美国:一种用于移动各种材料、零件、工具或专用装置的，通过程序动作来执行种种任务的，并具有编程能力的多功能操作机。 日本: 一种带有存储器件和末端操作器的通用机械，它能够通过自动化的动作替代人类劳动。 中国: 一种自动化的机器，所不同的是这种机器具备一些与人或者生物相似的智能能力，如感知能力、规划能力、动作能力和协同能力，是一种具有高度灵活性的自动化机器。 ISO一种能自动控制，可重复编程，多功能、多自度的操作机，能搬运材料、工件或操持工具来完成各种作业。 广义地说：工业机器人是一种在计算机控制下的可编程的自动机器。它具有四个基本特征：①特定的机械机构 ②通用性 ③不同程度的智能④独立性 为何发展机器人 让机器人替人类干那些人不愿干、干不了、干不好的工作。 ABB 给出十大投资机器人的理：第一，降低运营成本；第二，提升产品质量与一致性；第三，改善员工的工作环境；第四，扩大产能；第五，增强生产的柔
第一章 1机器人组成系统的4大部分： 机构部分、传感器组、控制部分、信息处理部分 2机器人学的主要研究内容：研究机器人的控制与被处理物体间的相互关系 3机器人的驱动方式：液压、气动、电动 4机器人行走机构的基本形式：足式、蛇形式、轮式、履带式 5机器人的定义：由各种外部传感器引导的、带有一个或多个末端执行器、通过可编程运动，在其工作空间内对真实物体进行操作的软件可控的机械装置 6机器人的分类：1工业机器人2极限环境作业机器人3医疗福利机器人 7操作臂工作空间形式：1直角坐标式机器人2圆柱坐标式机器人3球坐标式机器人 4 scara 机器人5关节式机器人 8机器人三原则 第一条：机器人不得伤害人类. 第二条：机器人必须服从人类的命令，除非这条命令与第一条相矛盾。 第三条：机器人必须保护自己，除非这种保护与以上两条相矛盾。 第二章 1、什么是位姿：刚体参考点的位置和姿态 2、RPY 角与欧拉角的共同点：绕固定轴旋转的顺序与绕运动轴旋转的顺序相反并且旋转角度相同，能得到相同的变换矩阵，都是用三个变量描述。欧拉角为左乘RPY 角为右乘。 RPY 中绕x 旋转为偏转绕y 旋转为俯仰绕z 旋转为回转 3 、矩阵的左乘与右乘：左乘（变换从右向左）—指明运动相对于固定坐标系 右乘（变换从左向右）—指明运动相对于运动坐标系 4、齐次变换 T A B ：表示同一点相对于不同坐标系{B}和{A}的变换，描述{B}相对于{A}的位姿 5、自由矢量：完全由他的维数、大小、方向，三要素所规定的矢量 6、线矢量：由维数、大小、方向、作用线，四要素所规定的矢量 7、齐次变换矩阵 ?? ????=1000 0B A A B A B P R T 8、其次坐标变换?? ??????????=??????11000 10P P R P B B A A B A R A B 为旋转矩阵0B A P 为{B}的原点相对{A}的位置矢量 9、旋转矩阵：绕x 轴??????????-a a a a cos sin 0sin cos 0001y 轴??????????-a a a a cos 0sin 010sin 0cos z 轴?? ?? ? ?????-1000cos sin 0sin cos a a a a 10、变换矩阵求逆：?? ? ???-=10 0B A T A B T A B B A P R R T 已知B 相对于A 的描述求A 相对于B 的描述
中南大学网络教育课程考试复习题及参考答案 机器人学导论 一、名词解释题： 二、简答题： 1.机器人学主要包含哪些研究内容？ 2.机器人常用的机身和臂部的配置型式有哪些？ 3.拉格朗日运动方程式的一般表示形式与各变量含义？ 4.机器人控制系统的基本单元有哪些？ 三、论述题： 1.试论述机器人技术的发展趋势。 2.试论述精度、重复精度与分辨率之间的关系。 4.试论述机器人静力学、动力学、运动学的关系。 四、计算题：（需写出计算步骤，无计算步骤不能得分）： 1.已知点u 的坐标为[7,3,2]T ，对点u 依次进行如下的变换：（1）绕z 轴旋转90°得到点v ；（2）绕y 轴旋转90°得到点w ；（3）沿x 轴平移4个单位，再沿y 轴平移-3个单位，最后沿z 轴平移7个单位得到点t 。求u , v , w , t 各点的齐次坐标。 x y z O u v w t 2.如图所示为具有三个旋转关节的3R 机械手，求末端机械手在基坐标系{x 0,y 0}下的运动学方程。 θ1 θ2 θ3 L 2 L 1 L 3 x 0 y 0 O 3.如图所示为平面内的两旋转关节机械手，已知机器人末端的坐标值{x ,y }，试求其关节旋转变量θ1 和θ2.
θ1 θ2 L 2 L 1 x y P 4.如图所示两自由度机械手在如图位置时（θ1= 0 , θ2=π/2），生成手爪力 F A = [ f x 0 ]T 或F B = [ 0 f y ]T 。求对应的驱动力 τ A 和τ B 。 τ1 L 2 x y P L 1 τ2F A F B 0y f ?? ???? 0x f ?????? 5.如图所示的两自由度机械手，手部沿固定坐标系在手上X 0轴正向以 1.0m/s 的速度移动，杆长 l 1=l 2=0.5m 。设在某时刻θ1=30°，θ2=-60°，求该时刻的关节速度。已知两自由度机械手速度雅 可比矩阵为 1121221211212 212l s l s l s l c l c l c θθ---?? =? ?+?? J θ1 -θ2 l 2 l 1 x 0 y 0 O x 3 y 3v 3
大学 机 器 人 技 术 及 应 用 结 课 论 文
智能引领未来 摘要： 智能引领未来，机器人能力将远胜人类，这不是梦想；未来的机器人也能自主的学习和思考，工作能力将远远超过人类，能承担大量人类所不能及的工作，进一步推动智能科学的发展，促进社会的进步，促进经济的高速增长，而实现智能化必须依靠强有力的硬件系统，就机器人而言，其身上集成了多种处理器、存储器与大量的传感器，设想，当这些器件不断地走向高端化、微型化、进一步集成化，那么机器人的处理速度将进一步提高，质量与体积将大大减小，机器人将越来越”聪明“。 关键词： 机器人、智能、硬件系统、高端化、集成化、微型化、聪明。 引言： 现在的机器人与人类比较起来，机器人不能自主学习与自主思考，缺乏情感，必须需要接收人的命令才能执行相关命令，或者事先就把各种命令存储到机器人的大脑中，有需要的时候就执行命令。随着集成电路的飞速发展，处理器、存储器、传感器等电子元件的高端化、微型化、集成化，机器人的处理速度将大大提高，质量与体积将大大减轻，机器人会变得越来越”聪明“。 集成电路前景优越 芯片即集成电路产业是国民经济和社会发展的战略性、基础性、先导性产业，在计算机、消费类电子、网络通信、汽车电子等几大领域起着关键作用，是全球主要国家或地区抢占的战略制高点，尤其是发达国家在这一领域投入了大量创新资源，竞争日趋激烈。 随着技术的不断进步，新的元件结构和材料上的变革都将对机器人的发展战略起到决定作用。在晶圆代工产业，14nm/16nm的FinFET器件已取得了一定的发展。拥有较低泄漏率和更高速度的低功率晶体管备受瞩目。3DNAND使平面NAND 降到20nm以下，创造出外形更小巧、位密度更高的产品。 为了改进3D设备的性能，未来的逻辑芯片和晶圆代工设备的解决方案需要采用选择性外延与高k金属栅电极材料加工工艺，以提高晶体管的速度，降低泄漏率。低功耗、高性能的晶体管则能丰富移动设备的功能，同时延长电池寿命, 3DNAND需要HAR蚀刻、阶梯绘图、多层堆叠沉积和高选择性硬模等技术的支持，从而在小巧的外形空间内实现高密度存储，这对智能化设备，如对机器人来说简直就是如虎添翼啊！ 随着LED产业发展越来越趋于健康和理性，LED领域设备需求也更多来自于新工艺、新技术的驱动，而非简单生产规模的扩张，比如倒装芯片与高压芯片被认为是目前最具有发展前景的LED芯片技术，而这两种技术也带动了深槽刻蚀设备和金属反射层镀膜设备等新设备、新工艺的需求。除此之外，还有AlN镀膜设备、高亮度红黄光芯片刻蚀设备等设备的需求。 集成电路引导未来生活 一张0.5毫米厚的世博会门票，其“真实面目”是个集成电路产品。门票里装了RFID芯片，当门票靠近读卡机时，门票上的线圈会感应出电流，电流便驱
《工业机器人》复习题 一、判断题 1.机械手亦可称之为机器人。（Y） 2.完成某一特定作业时具有多余自由度的机器人称为冗余自由度机器人。（Y） 3.关节空间是由全部关节参数构成的。（Y） 4.任何复杂的运动都可以分解为由多个平移和绕轴转动的简单运动的合成。（Y） 5.关节i的坐标系放在i-1关节的末端。（N） 6.手臂解有解的必要条件是串联关节链中的自由度数等于或小于6。（N） 7.对于具有外力作用的非保守机械系统，其拉格朗日动力函数L可定义为系统总 动能与系统总势能之和。（N） 8.由电阻应变片组成电桥可以构成测量重量的传感器。（Y） 9.激光测距仪可以进行散装物料重量的检测。（Y） 10.运动控制的电子齿轮模式是一种主动轴与从动轴保持一种灵活传动比的随动系 统。（Y） 11.工业机器人工作站是由一台或两台机器人所构成的生产体系。（） 12.机器人分辨率分为编程分辨率与控制分辨率，统称为系统分辨率。（） 13.正交变换矩阵R为正交矩阵。（） 14.复合运动齐次矩阵的建立是由全部简单运动齐次矩阵求和所形成的。（） 15.关节i的效应表现在i 关节的末端。（） 16.并联关节机器人的正运动学问题求解易，逆运动学问题求解难。（） 17.机器人轨迹泛指工业机器人在运动过程中所走过的路径。（） 18.空间直线插补是在已知该直线始点、末点和中点的位置和姿态的条件下，进而 求出轨迹上各点（插补点）的位置和姿态。（） 19.示教编程用于示教－再现型机器人中。（Y） 20.机器人轨迹泛指工业机器人在运动过程中的运动轨迹，即运动点的位移、速度 和加速度。（Y）
21.关节型机器人主要由立柱、前臂和后臂组成。（N） 22.到目前为止，机器人已发展到第四代。（N） 23.磁力吸盘能够吸住所有金属材料制成的工件。（N） 24.谐波减速机的名称来源是因为刚轮齿圈上任一点的径向位移呈近似于余弦波形 的变化。（N） 25.由电阻应变片组成电桥可以构成测量重量的传感器。（Y） 26.激光测距仪可以进行散装物料重量的检测。（Y） 27.机械手亦可称之为机器人。（Y） 28.谐波减速机的名称来源是因为刚轮齿圈上任一点的径向位移呈近似于余弦波形 的变化。（N） 29.借助于电磁波和声波可以构成接触型传感器。（） 30.增量式编码器比起绝对式编码器加工难、安装严、体积大、价格高。（） 31.计算机视觉学科中绝大多数问题为病态问题，既难以求解或解不唯一。（） 32.示教-再现控制的给定方式中分直接示教和间接示教。直接示教便是操作人员 通过手动控制盒上的按键，编制机器人的动作顺序，确定位置、设定速度或限时。（） 33.东大牛机器人足球队是中国第一支夺得世界杯冠军的代表队，填补了国空白。 （） 34.图像恢复指是的光学镜头几何形变的矫正，补偿由于光学镜头所带来的图像畸 变。（） 35.变位机的运动数（自由度）主要取决于被加工件的大小。（） 36.轨迹插补运算是伴随着轨迹控制过程一步步完成的，而不是在得到示教点之 后，一次完成，再提交给再现过程的。（Y） 37.格林（格雷）码被大量用在相对光轴编码器中。（N） 38.图像二值化处理便是将图像中感兴趣的部分置1，背景部分置2。（N） 39.图像增强是调整图像的色度、亮度、饱和度、对比度和分辨率，使得图像效果
考试科目:机器人技术基础考试时间：120分钟试卷总分IQG分 题号■一--二二三四五六总分 得分 评卷 教师 一、简答题（本大题共3小题，每小题5分，总计15分） 1?示教再现式机器人 答：先由人驱动操作机，再以示教动作作业，将示教作业程序、位置及其他信息存储起来，然后让机器人重现这些动作。（5分） 2?机器人系统结构由哪几个部分组成 答：通常由四个相互作用的部分组成：机械手、环境、任务和控制器。 3?为了将圆柱形的零件放在平板上，机器人应具有几个自由度答：一共需要5个：定位3个，放平稳2个。（5分） （10分）下面的坐标系矩阵B移动距离d=（5 , 2, 6）T: Q 1 Q 2 1 Q Q 4 B = 0 0-16 .0 0 。 1 一 求该坐标系相对于参考坐标系的新位置。 解： （5分） -1 0 0 B neW = 0 1 0 0 0 1 .QQQ 5「0 1 0 21 2 1 0 0 4 6 0 0 -1 6 1 一 00 0 1 一（10 分） （10 分）求点P=（2, 3, 0 ~1 6 12 1 4）T绕X轴旋转45度后相对于参考坐标系的坐标。
第2页共4页 U T B ,已知: 求：工件相对于基座的描述 B T P 0 10-2 0 0-1-3 -10 0 -9 .0 0 0 1 六、（15分）写出3R 平面机械手的各连杆参数和运动学方程（末端相对于基件三臂长位 l 1 、 I 2 、 l 3 ） O 解：各连杆参数如下: 可^1 H 解：P=ROt （X,45） 3=0 久卫 -0.707 3 = -0.707 0.707 - 4_ I I 4.95 一 （10 分） 四、（15分）写出齐次变换矩阵 {A}作以下变换: 绕Z 轴转90o ;（ b ）再绕X 轴转-90o ；（ C ）最后做移动（3，7，9） 0 -1 0 3 解：AT = 0 0 1 7 -1 0 0 9 - 0 0 1 （15 分） {u}的描述为U T P ,机器人基座相对于参考系的描述为 - 0 1 0 -H U TP = 0 0 -1 2 -1 0 0 0 - 0 1 一 - 1 0 0 们 ，U TB = 0 1 0 5 0 0 1 9 [ 0 0 0 1 一 解： B B U U -1 u T P = T U T P =[ T B ] T P [1 0 0 -1「0 1 1 0 -5 0 0 -1 2 0 I 0 1 -9 —1 0 0 0 0 0 1 一 0 0 0 1 一 （10 分） （5分） 0 0.707 0.707 0 Pl - 2 B T ,它表示相对固定坐标系 （a 五、（15分）设工件相对于参考系
精选机器人技术试题及答案资料word 第1章绪论 1、国际标准化组织（ISO）对机器人的定义是什么？ 国际标准化组织（ISO）给出的机器人定义较为全面和准确，其涵义为： 机器人的动作机构具有类似于人或其他生物体某些器官（肢体、感官等）的功能； 机器人具有通用性，工作种类多样，动作程序灵活易变； 机器人具有不同程度的智能性，如记忆、感知、推理、决策、学习等； 机器人具有独立性，完整的机器人系统在工作中可以不依赖于人类的干预。 2、工业机器人是如何定义的？ 工业机器人是指在工业中应用的一种能进行自动控制的、可重复编程的、多功能的、多自由度的、多用途的操作机，能搬运材料、工件或操持工具，用以完成各种作业。且这种操作机可以固定在一个地方，也可以在往复运动的小车上。 3、按几何结构，机器人可分为那几种？ 直角坐标型 圆柱坐标型球坐标型关节坐标型 4、机器人的参考坐标系有哪些？ 全局参考坐标系关节参考坐标系工具参考坐标系 5、什么是机器人的自由度和工作空间？ 机器人的自由度（Degree of Freedom, DOF）是指其末端执行器相对于参考坐标系能够独立运动的数目，但并不包括末端执行器的开合自由度。自由度是机器人的一个重要技术指标，它是由机器人的结构决定的，并直接影响到机器人是否能完成与目标作业相适应的动作。 机器人的工作空间（Working Space）是指机器人末端上参考点所能达到的所有空间区域。由于末端执行器的形状尺寸是多种多样的，为真实反映机器人的特征参数，工作空间是指不安装末端执行器时的工作区域。 第2章 1、机器人系统由哪三部分组成？答：操作机、驱动器、控制系统 2、什么是机器人的操作机？分为哪几部分？ 答：机器人的操作机就是通过活动关节（转动关节或移动关节）连接在一起的空间开链机构，主要由手部、腕部、臂部和机座构成。 3、简述机器人手部的作用，其分为哪几类？ 答：作用：机器人的手部又称为末端执行器，它是机器人直接用于抓取和握紧（或吸附）工件或操持专用工具（如喷枪、扳手、砂轮、焊枪等）进行操作的部件，它具有模仿人手动作的功能，并安装于机器人手臂的最前端。 分类：1.机械夹持式手2.吸附式手3.专用手4.灵巧手 4、机器人机械夹持式手按手爪的运动方式分为哪两种？各有何典型机构？ 答：按手爪的运动方式分为回转型和平移型。平移型可分两类：它分为直线式和圆弧式两种。典型机构：a齿轮齿条式b螺母丝杠式c凸轮式d平行连杆式.回转型典型:a楔块杠杆式b滑槽杠杆式c连杆杠杆式d齿轮齿条式e自重杠杆式 5、机器人吸附式手分为哪两种？各有何特点？ 答：根据吸附力的产生方法不同，将其分为：气吸式,磁吸式（1）气吸式:气吸式手是利用吸盘内的压力与外界大气压之间形成的压力差来工作的，根据压力差形成的原理不同，可分为：a挤压排气式b气流负压式c真空抽气式(2)磁吸式:磁吸式手是利用磁场产生的磁吸力来抓取工件的，因此只能对铁磁性工件起作用（钢、铁等材料在温度超过723℃时就会失去磁性），另外，对不允许有剩磁的工件要禁止使用，所以磁吸式手的使用有一定的局限性。根据磁场产生的方法不同，磁吸式
学号：姓名： 1. 简述工业机器人的定义和分类方法 P5：工业机器人是在工业中使用的机器人的机器人总称，主要用于完成工业生产者中的某些作业，根据具体应用目的的不同，又常常以其主要用途命名——焊接机器人；装配机器人；喷涂机器人；搬运、上下料、码垛机器人；其他用途机器人等。 2. 已知A坐标空间一点A P = 3i + 4j -5k，若对该点作如下坐标变换： Trans (-1, 2, 3 ) Rot (x, 90o) Rot (z, 45o) 试求出变换后该点在原坐标的位置，并绘制出变换图。 Trans (-1, 2, 3 )——平移变换 Trans（ΔX，ΔY，ΔZ）== Rot (x, 90o) ——旋转变换，绕X转90° Rot (x, θ)= Rot(x, 90o) = Rot (z, 45o)——旋转变换，绕Z转45° Rot (z, θ)= Rot (z, 45o) = A'= Trans (-1, 2, 3 ) Rot (x, 90o) Rot (z, 45o)A= =
3. PUMA250工业机器人结构及连杆参数如图1及表1所示。（1）根据图1及表1，设置并画出各连杆坐标； （2）求出各连杆的齐次变换矩阵A i (i=1,2…,6)； （3）求出该机械手的运动学方程。 表1 PUMA250连杆参数 连杆关节变量α a d 1 θ 190ο0 0 2 θ 20ο8 b b 12 + 3 θ 390ο0 0 4 θ 4-90ο0 8 5 θ 5-90ο0 0 6 θ 60ο0 b 3 图1 PUMA250机器人结构图ai连杆长度（Zi-1和Zi距离） αi连杆扭角（Zi-1和Zi夹角）； di连杆距离（沿着关节i轴线两公垂线距离Xi-1和Xi） θi连杆夹角（垂直关节i轴线两公垂线夹角Zi-1和Xi-1） A i=
