十种经典的软件滤波方法+程序
十种经典的软件滤波方法+程序

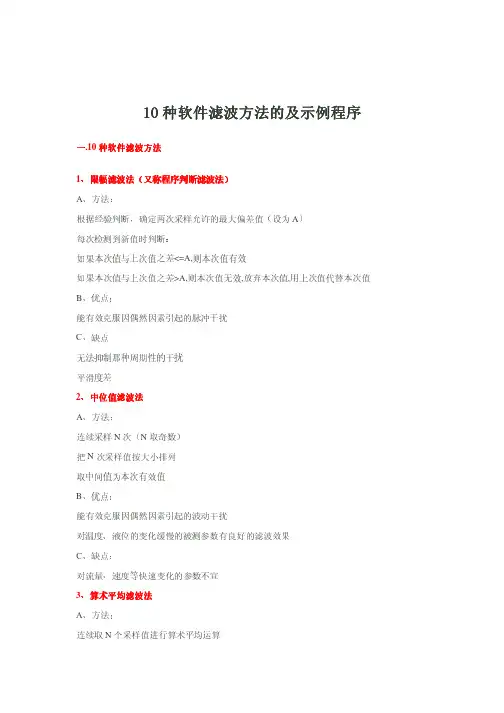

1、限幅滤波法（又称程序判断滤波法）
A、方法：
根据经验判断，确定两次采样允许的最大偏差值（设为A）
每次检测到新值时判断：
如果本次值与上次值之差<=A,则本次值有效
如果本次值与上次值之差>A,则本次值无效,放弃本次值,
用上次值代替本次值
B、优点：
能有效克服因偶然因素引起的脉冲干扰
C、缺点
无法抑制周期性的干扰
平滑度差
/* A值可根据实际情况调整， value为有效值，new_value为当前采样值，滤波程序返回有效的实际值*/
#define A 10
char value;
char filter()
{
char new_value;
new_value = get_ad();
if ( ( new_value - value > A ) || ( value - new_value > A )
return value;
return new_value;
}
2、中位值滤波法
A、方法：
连续采样N次（N取奇数）
把N次采样值按大小排列
取中间值为本次有效值
B、优点：
能有效克服因偶然因素引起的波动干扰
对温度、液位的变化缓慢的被测参数有良好的滤波效果
C、缺点：
对流量、速度等快速变化的参数不宜
#define N 11 //N值可根据实际情况调整
char filter()
{
char value_buf[N];
char count,i,j,temp;
for (count=0;count { value_buf[count]=get_ad(); //获取采样值 delay(); } for (j=0;j for (i=0;i { if(value_buf[i]>value_buf[i+1]) { temp=value_buf[i]; value_buf[i]=value_buf[i+1]; value_buf[i+1]=temp; } } } return value_buf[(N-1)/2]; //取中间值 } 3、算术平均滤波法 A、方法： 连续取N个采样值进行算术平均运算 N值较大时：信号平滑度较高，但灵敏度较低 N值较小时：信号平滑度较低，但灵敏度较高 N值的选取：一般流量，N=12；压力：N=4 B、优点： 适用于对一般具有随机干扰的信号进行滤波 这样信号的特点是有一个平均值，信号在某一数值范围附近上下波动 C、缺点： 对于测量速度较慢或要求数据计算速度较快的实时控制不适用 比较浪费RAM #define N 12 char filter() { int sum = 0; for ( count=0;count { sum + = get_ad(); delay(); } return (char)(sum/N); } 4、递推平均滤波法（又称滑动平均滤波法） A、方法： 把连续取N个采样值看成一个队列 队列的长度固定为N 每次采样到一个新数据放入队尾,并扔掉原来队首的一次数据.(先进先出原则) 把队列中的N个数据进行算术平均运算,就可获得新的滤波结果 N值的选取：流量，N=12；压力：N=4；液面，N=4~12；温度，N=1~4 B、优点： 对周期性干扰有良好的抑制作用，平滑度高 适用于高频振荡的系统 C、缺点： 灵敏度低 对偶然出现的脉冲性干扰的抑制作用较差 不易消除由于脉冲干扰所引起的采样值偏差 不适用于脉冲干扰比较严重的场合 比较浪费RAM #define N 12 char value_buf[N]; char i=0; char filter() { char count; int sum=0; value_buf[i++] = get_ad(); if ( i == N ) i = 0; for ( count=0;count sum += value_buf[count]; return (char)(sum/N); } 5、中位值平均滤波法（又称防脉冲干扰平均滤波法） A、方法： 相当于“中位值滤波法”+“算术平均滤波法” 连续采样N个数据，去掉一个最大值和一个最小值 然后计算N-2个数据的算术平均值 N值的选取：3~14 B、优点： 融合了两种滤波法的优点 对于偶然出现的脉冲性干扰，可消除由于脉冲干扰所引起的采样值偏差 C、缺点： 测量速度较慢，和算术平均滤波法一样 比较浪费RAM #define N 12 char filter() { char count,i,j; char value_buf[N]; int sum=0; for (count=0;count { value_buf[count] = get_ad(); delay(); } for (j=0;j { for (i=0;i { if ( value_buf[i]>value_buf[i+1] ) { temp = value_buf[i]; value_buf[i] = value_buf[i+1]; value_buf[i+1] = temp; } } } for(count=1;count sum += value[count]; return (char)(sum/(N-2)); } 6、限幅平均滤波法 A、方法： 相当于“限幅滤波法”+“递推平均滤波法” 每次采样到的新数据先进行限幅处理， 再送入队列进行递推平均滤波处理 B、优点： 融合了两种滤波法的优点 对于偶然出现的脉冲性干扰，可消除由于脉冲干扰所引起的采样值偏差 C、缺点： 比较浪费RAM 参考子程序1、3 7、一阶滞后滤波法 A、方法： 取a=0~1 本次滤波结果=（1-a）*本次采样值+a*上次滤波结果 B、优点： 对周期性干扰具有良好的抑制作用 适用于波动频率较高的场合 C、缺点： 相位滞后，灵敏度低 滞后程度取决于a值大小 不能消除滤波频率高于采样频率的1/2的干扰信号 /* 为加快程序处理速度假定基数为100，a=0~100 */ #define a 50 char value; char filter() { char new_value; new_value = get_ad(); return (100-a)*value + a*new_value; } 8、加权递推平均滤波法 A、方法： 是对递推平均滤波法的改进，即不同时刻的数据加以不同的权 通常是，越接近现时刻的数据，权取得越大。 给予新采样值的权系数越大，则灵敏度越高，但信号平滑度越低 B、优点： 适用于有较大纯滞后时间常数的对象 和采样周期较短的系统 C、缺点： 对于纯滞后时间常数较小，采样周期较长，变化缓慢的信号 不能迅速反应系统当前所受干扰的严重程度，滤波效果差 /* coe数组为加权系数表，存在程序存储区。*/ #define N 12 char code coe[N] = {1,2,3,4,5,6,7,8,9,10,11,12}; char code sum_coe = 1+2+3+4+5+6+7+8+9+10+11+12; char filter() { char count; char value_buf[N]; int sum=0; for (count=0,count { value_buf[count] = get_ad(); delay(); } for (count=0,count sum += value_buf[count]*coe[count]; return (char)(sum/sum_coe); } 9、消抖滤波法 A、方法： 设置一个滤波计数器 将每次采样值与当前有效值比较： 如果采样值＝当前有效值，则计数器清零 如果采样值<>当前有效值，则计数器+1，并判断计数器是否>=上限N(溢出) 如果计数器溢出,则将本次值替换当前有效值,并清计数器 B、优点： 对于变化缓慢的被测参数有较好的滤波效果, 可避免在临界值附近控制器的反复开/关跳动或显示器上数值抖动 C、缺点： 对于快速变化的参数不宜 如果在计数器溢出的那一次采样到的值恰好是干扰值,则会将干扰值当作有效值导入系统 #define N 12 char filter() { char count=0; char new_value; new_value = get_ad(); while (value !=new_value); { count++; if (count>=N) return new_value; delay(); new_value = get_ad(); } return value; } 10、限幅消抖滤波法 A、方法： 相当于“限幅滤波法”+“消抖滤波法” 先限幅,后消抖 B、优点： 继承了“限幅”和“消抖”的优点 改进了“消抖滤波法”中的某些缺陷,避免将干扰值导入系统 C、缺点： 对于快速变化的参数不宜 参考子程序1、9 常用的8种数字滤波算法 摘要：分析了采用数字滤波消除随机干扰的优点，详细论述了微机控制系统中常用的8种数字滤波算法，并讨论了各种数字滤波算法的适用范围。 关键词：数字滤波；控制系统；随机干扰；数字滤波算法 1 引言 在微机控制系统的模拟输入信号中，一般均含有各种噪声和干扰，他们来自被测信号源本身、传感器、外界干扰等。为了进行准确测量和控制，必须消除被测信号中的噪声和干扰。噪声有2大类：一类为周期性的，其典型代表为50 Hz 的工频干扰，对于这类信号，采用积分时间等于20 ms整倍数的双积分A/D转换器，可有效地消除其影响；另一类为非周期的不规则随机信号，对于随机干扰，可以用数字滤波方法予以削弱或滤除。所谓数字滤波，就是通过一定的计算或判断程序减少干扰信号在有用信号中的比重，因此他实际上是一个程序滤波。 数字滤波器克服了模拟滤波器的许多不足，他与模拟滤波器相比有以下优点： (1)数字滤波器是用软件实现的，不需要增加硬设备，因而可靠性高、稳定性好，不存在阻抗匹配问题。 (2)模拟滤波器通常是各通道专用，而数字滤波器则可多通道共享，从而降低了成本。 (3)数字滤波器可以对频率很低(如0.01 Hz)的信号进行滤波，而模拟滤波器由于受电容容量的限制，频率不可能太低。 (4)数字滤波器可以根据信号的不同，采用不同的滤波方法或滤波参数，具有灵活、方便、功能强的特点。 2 常用数字滤波算法 数字滤波器是将一组输入数字序列进行一定的运算而转换成另一组输出数字序列的装置。设数字滤波器的输入为X(n)，输出为Y(n)，则输入序列和输出序列之间的关系可用差分方程式表示为： 其中：输入信号X(n)可以是模拟信号经采样和A/D变换后得到的数字序列，也 几种简单的数字滤波 假定从8位AD中读取数据（如果是更高位的AD可定义数据类型为int）,子程序为get_ad(); 1、限副滤波 /* A值可根据实际情况调整 value为有效值，new_value为当前采样值 滤波程序返回有效的实际值*/ #define A 10 char value; char filter() { char new_value; new_value = get_ad(); if ( ( new_value - value > A ) || ( value - new_value > A ) return value; return new_value; } 2、中位值滤波法 /* N值可根据实际情况调整 排序采用冒泡法*/ #define N 11 char filter() { char value_buf[N]; char count,i,j,temp; for ( count=0;count return value_buf[(N-1)/2]; } 3、算术平均滤波法 /* */ #define N 12 char filter() { int sum = 0; for ( count=0;count 10种软件滤波方法的示例程序 1 推荐 10种软件滤波方法的示例程序 假定从8位AD中读取数据（如果是更高位的AD可定义数据类型为int),子程序为get_ad(); 1、限副滤波 /* A值可根据实际情况调整 value为有效值，new_value为当前采样值 滤波程序返回有效的实际值 */ #define A 10 char value; char filter() { char new_value; new_value = get_ad(); if ( ( new_value - value > A ) || ( value - new_value > A ) return value; return new_value; } 2、中位值滤波法 /* N值可根据实际情况调整 排序采用冒泡法*/ #define N 11 char filter() { char value_buf[N]; char count,i,j,temp; for ( count=0;count { if ( value_buf[i]>value_buf[i+1] ) { temp = value_buf[i]; value_buf[i] = value_buf[i+1]; value_buf[i+1] = temp; } } } return value_buf[(N-1)/2]; } 3、算术平均滤波法 /* */ #define N 12 char filter() { int sum = 0; for ( count=0;count 1、限幅滤波法(又称程序判断滤波法) A、方法: 根据经验判断,确定两次采样允许的最大偏差值(设为A) 每次检测到新值时判断: 如果本次值与上次值之差<=A,则本次值有效 如果本次值与上次值之差>A,则本次值无效,放弃本次值,用上次值代替本次值B、优点: 能有效克服因偶然因素引起的脉冲干扰 C、缺点 无法抑制那种周期性的干扰 平滑度差 2、中位值滤波法 A、方法: 连续采样N次(N取奇数) 把N次采样值按大小排列 取中间值为本次有效值 B、优点: 能有效克服因偶然因素引起的波动干扰 对温度、液位的变化缓慢的被测参数有良好的滤波效果 C、缺点: 对流量、速度等快速变化的参数不宜 3、算术平均滤波法 A、方法: 连续取N个采样值进行算术平均运算 N值较大时:信号平滑度较高,但灵敏度较低 N值较小时:信号平滑度较低,但灵敏度较高 N值的选取:一般流量,N=12;压力:N=4 B、优点: 适用于对一般具有随机干扰的信号进行滤波 这样信号的特点是有一个平均值,信号在某一数值范围附近上下波动 C、缺点: 对于测量速度较慢或要求数据计算速度较快的实时控制不适用 比较浪费RAM 4、递推平均滤波法(又称滑动平均滤波法) A、方法: 把连续取N个采样值看成一个队列 队列的长度固定为N 每次采样到一个新数据放入队尾,并扔掉原来队首的一次数据.(先进先出原则) 把队列中的N个数据进行算术平均运算,就可获得新的滤波结果 N值的选取:流量,N=12;压力:N=4;液面,N=4~12;温度,N=1~4 B、优点: 对周期性干扰有良好的抑制作用,平滑度高 适用于高频振荡的系统 C、缺点: 灵敏度低 对偶然出现的脉冲性干扰的抑制作用较差 不易消除由于脉冲干扰所引起的采样值偏差 不适用于脉冲干扰比较严重的场合 比较浪费RAM 5、中位值平均滤波法(又称防脉冲干扰平均滤波法) A、方法: 相当于“中位值滤波法”+“算术平均滤波法” 连续采样N个数据,去掉一个最大值和一个最小值 然后计算N-2个数据的算术平均值 N值的选取:3~14 B、优点: 融合了两种滤波法的优点 对于偶然出现的脉冲性干扰,可消除由于脉冲干扰所引起的采样值偏差C、缺点: 测量速度较慢,和算术平均滤波法一样 比较浪费RAM 6、限幅平均滤波法 A、方法: 相当于“限幅滤波法”+“递推平均滤波法” 每次采样到的新数据先进行限幅处理, 再送入队列进行递推平均滤波处理 B、优点: 融合了两种滤波法的优点 对于偶然出现的脉冲性干扰,可消除由于脉冲干扰所引起的采样值偏差C、缺点: 比较浪费RAM 7、一阶滞后滤波法 A、方法: 取a=0~1 本次滤波结果=(1-a)*本次采样值+a*上次滤波结果 B、优点: 对周期性干扰具有良好的抑制作用 适用于波动频率较高的场合 C、缺点: 相位滞后,灵敏度低 滞后程度取决于a值大小 单片机利用软件抗干扰的几种滤波方法 1、限幅滤波法（又称程序判断滤波法） A、方法： 根据经验判断，确定两次采样允许的最大偏差值（设为A），每次检测到新值时判断： 如果本次值与上次值之差<=A,则本次值有效； 如果本次值与上次值之差>A,则本次值无效,放弃本次值,用上次值代替本次值。 B、优点： 能有效克服因偶然因素引起的脉冲干扰。 C、缺点 无法抑制那种周期性的干扰，平滑度差。 2、中位值滤波法 A、方法： 连续采样N次（N取奇数），把N次采样值按大小排列，取中间值为本次有效值。 B、优点： 能有效克服因偶然因素引起的波动干扰，对温度、液位的变化缓慢的被测参数有良好的滤波效果。 C、缺点： 对流量、速度等快速变化的参数不宜。 3、算术平均滤波法 A、方法： 连续取N个采样值进行算术平均运算，N值较大时：信号平滑度较高，但灵敏度较低；N值较小时：信号平滑度较低，但灵敏度较高；N值的选取：一般流量，N=12；压力：N=4。 B、优点： 适用于对一般具有随机干扰的信号进行滤波，这样信号的特点是有一个平均值，信号在某一数值范围附近上下波动。 C、缺点： 对于测量速度较慢或要求数据计算速度较快的实时控制不适用，比较浪费RAM。 4、递推平均滤波法（又称滑动平均滤波法）。 A、方法： 把连续取N个采样值看成一个队列，队列的长度固定为N，每次采样到一个新数据放入队尾,并扔掉原来队首的一次数据.(先进先出原则)，把队列中的N个数据进行算术平均运算,就可获得新的滤波结果。N值的选取：流量，N=12；压力：N=4；液面，N=4~12；温度，N=1~4。 B、优点： 对周期性干扰有良好的抑制作用，平滑度高，适用于高频振荡的系统 C、缺点： 灵敏度低，对偶然出现的脉冲性干扰的抑制作用较差，不易消除由于脉冲干扰所引起的采样值偏差，不适用于脉冲干扰比较严重的场合，比较浪费RAM。 5、中位值平均滤波法（又称防脉冲干扰平均滤波法） A、方法： 相当于“中位值滤波法”+“算术平均滤波法”，连续采样N个数据，去掉一个最大值和一个最小值，然后计算N-2个数据的算术平均值，N值的选取：3~14， B、优点： 融合了两种滤波法的优点，对于偶然出现的脉冲性干扰，可消除由于脉冲干扰所引起的采样值偏差。 C、缺点： 测量速度较慢，和算术平均滤波法一样，比较浪费RAM。 6、限幅平均滤波法 软件滤波算法（转载） 这几天做一个流量检测的东西，其中用到了对数据的处理部分，试了很多种方法，从网上找到这些个滤波算法，贴出来记下 需要注意的是如果用到求平均值的话，注意总和变量是否有溢出，程序没必要照搬，主要学习这些方法，相信做东西的时候都能用得上 1、限幅滤波法（又称程序判断滤波法） A、方法： 根据经验判断，确定两次采样允许的最大偏差值（设为A） 每次检测到新值时判断： 如果本次值与上次值之差<=A,则本次值有效 如果本次值与上次值之差>A,则本次值无效,放弃本次值,用上次值代替本次值 B、优点： 能有效克服因偶然因素引起的脉冲干扰 C、缺点 无法抑制那种周期性的干扰 平滑度差 2、中位值滤波法 A、方法： 连续采样N次（N取奇数） 把N次采样值按大小排列 取中间值为本次有效值 B、优点： 能有效克服因偶然因素引起的波动干扰 对温度、液位的变化缓慢的被测参数有良好的滤波效果 C、缺点： 对流量、速度等快速变化的参数不宜 3、算术平均滤波法 A、方法： 连续取N个采样值进行算术平均运算 N值较大时：信号平滑度较高，但灵敏度较低 N值较小时：信号平滑度较低，但灵敏度较高 N值的选取：一般流量，N=12；压力：N=4 B、优点： 适用于对一般具有随机干扰的信号进行滤波 这样信号的特点是有一个平均值，信号在某一数值范围附近上下波动 C、缺点： 对于测量速度较慢或要求数据计算速度较快的实时控制不适用 比较浪费RAM 4、递推平均滤波法（又称滑动平均滤波法） A、方法： 把连续取N个采样值看成一个队列 队列的长度固定为N 每次采样到一个新数据放入队尾,并扔掉原来队首的一次数据.(先进先出原则) 把队列中的N个数据进行算术平均运算,就可获得新的滤波结果 N值的选取：流量，N=12；压力：N=4；液面，N=4~12；温度，N=1~4 B、优点： 对周期性干扰有良好的抑制作用，平滑度高 适用于高频振荡的系统 C、缺点： 灵敏度低 对偶然出现的脉冲性干扰的抑制作用较差 不易消除由于脉冲干扰所引起的采样值偏差 不适用于脉冲干扰比较严重的场合 比较浪费RAM 5、中位值平均滤波法（又称防脉冲干扰平均滤波法） A、方法： 相当于“中位值滤波法”+“算术平均滤波法” 连续采样N个数据，去掉一个最大值和一个最小值 然后计算N-2个数据的算术平均值 N值的选取：3~14 B、优点： 融合了两种滤波法的优点 对于偶然出现的脉冲性干扰，可消除由于脉冲干扰所引起的采样值偏差 C、缺点： 测量速度较慢，和算术平均滤波法一样 比较浪费RAM 单片机主要作用是控制外围的器件，并实现一定的通信和数据处理。 但在某些特定场合，不可避免地要用到数学运算，尽管单片机并不擅长实现算法和进行复杂的运算。下面主要是介绍如何用单片机实现数字滤波。 在单片机进行数据采集时，会遇到数据的随机误差，随机误差是由随机干扰引起的，其特点是在相同条件下测量同一量时，其大小和符号会现无规则的变化而无法预测，但多次测量的结果符合统计规律。为克服随机干扰引起的误差，硬件上可采用滤波技术，软件上可采用软件算法实现数字滤波。滤波算法往往是系统测控算法的一个重要组成部分，实时性很强。 1采用数字滤波算法克服随机干扰的误差具有以下优点： 1.数字滤波无需其他的硬件成本，只用一个计算过程，可靠性高，不存在阻 抗匹配问题。尤其是数字滤波可以对频率很低的信号进行滤波，这是模拟滤波器做不到的。 2.数字滤波使用软件算法实现，多输入通道可共用一个滤波程序，降低系统 开支。 3.只要适当改变滤波器的滤波程序或运算，就能方便地改变其滤波特性，这 对于滤除低频干扰和随机信号会有较大的效果。 4.在单片机系统中常用的滤波算法有限幅滤波法、中值滤波法、算术平均滤 波法、加权平均滤波法、滑动平均滤波等。 2限幅滤波算法 该运算的过程中将两次相邻的采样相减，求出其增量，然后将增量的绝对值，与两次采样允许的最大差值A进行比较。A的大小由被测对象的具体情况而定，如果小于或等于允许的最大差值，则本次采样有效;否则取上次采样值作为本次数据的样本。 算法的程序代码如下： #define A //允许的最大差值 char data; //上一次的数据 char filter() { char datanew; //新数据变量 datanew=get_data(); //获得新数据变量 if((datanew-data)>A||(data-datanew>A)) return data; else return datanew; } 软件滤波在嵌入式的数据采集和处理中有着很重要的作用，这10种方法各有优劣，根据自己的需要选择。同时提供了C语言的参考代码，希望对各位能有帮助。 1、限幅滤波法（又称程序判断滤波法） A、方法： 根据经验判断，确定两次采样允许的最大偏差值（设为A） 每次检测到新值时判断： 如果本次值与上次值之差<=A,则本次值有效 如果本次值与上次值之差>A,则本次值无效,放弃本次值,用上次值代替本次值 B、优点： 能有效克服因偶然因素引起的脉冲干扰 C、缺点 无法抑制那种周期性的干扰 平滑度差 /* A值可根据实际情况调整 value为有效值，new_value为当前采样值 滤波程序返回有效的实际值 */ #define A 10 char value; char filter() char new_value; new_value = get_ad(); if ( ( new_value - value > A ) || ( value - new_value > A ) return value; return new_value; } 2、中位值滤波法 A、方法： 连续采样N次（N取奇数） 把N次采样值按大小排列 取中间值为本次有效值 B、优点： 能有效克服因偶然因素引起的波动干扰 对温度、液位的变化缓慢的被测参数有良好的滤波效果 C、缺点： 对流量、速度等快速变化的参数不宜 /* N值可根据实际情况调整 排序采用冒泡法*/ #define N 11 char filter() { char value_buf[N]; char count,i,j,temp; for ( count=0;count AD数据采集的“数字滤波”：10个“软 件滤波程序” 在AD采集中经常要用到数字滤波，而不同情况下又有不同的滤波需求，下面是10种经典的软件滤波方法的程序和优缺点分析： 1、限幅滤波法（又称程序判断滤波法） 2、中位值滤波法 3、算术平均滤波法 4、递推平均滤波法（又称滑动平均滤波法） 5、中位值平均滤波法（又称防脉冲干扰平均滤波法） 6、限幅平均滤波法 7、一阶滞后滤波法 8、加权递推平均滤波法 9、消抖滤波法 10、限幅消抖滤波法 1、限副滤波 A、方法：根据经验判断，确定两次采样允许的最大偏差值（设为A），每次检测到新值时判断： 如果本次值与上次值之差;A,则本次值无效,放弃本次值,用上次值代替本次值 B、优点：能有效克服因偶然因素引起的脉冲干扰 C、缺点：无法抑制那种周期性的干扰，平滑度差 程序： /* A值可根据实际情况调整，value为有效值，new_value为当前采样值，滤波程序返回有效的实际值*/ #define A 10 char value; char filter() { char new_value; new_value = get_ad(); if ( ( new_value - value >; A ) || ( value - new_value >; A ) return value; return new_value; } 2、中位值滤波法 A、方法：连续采样N次（N取奇数），把N次采样值按大小排列，取中间值为本次有效值 B、优点：能有效克服因偶然因素引起的波动干扰，对温度、液位的变化缓慢的被测参数有良好的滤波效果 C、缺点：对流量、速度等快速变化的参数不宜 程序： /* N值可根据实际情况调整 排序采用冒泡法*/ #define N 11 char filter() { char value_buf[N]; char count,i,j,temp; for ( count=0;count;value_buf[i+1] ) { temp = value_buf[i]; value_buf[i] = value_buf[i+1]; value_buf[i+1] = temp; } } } return value_buf[(N-1)/2]; 数据处理中的几种常用数字滤波算法 王庆河王庆山 (济钢集团计量管理处，济南250101) (济钢集团中厚板厂，济南250101) 摘要随着数字化技术的发展，数字滤波技术成为数字化仪表和计算机在数据采集中的关键性技术，本文对常用的几种数字滤波算法的原理进行描述，并给出必要的数学模型。 关键词：数据采样噪声滤波移动滤波 一、引言 在仪表自动化工作中，经常需要对大量的数据进行处理，这些数据往往是一个时间序列或空间序列，这时常会用到数字滤波技术对数据进行预处理。数字滤波是指利用数学的方法对原始数据进行处理，去掉原始数据中掺杂的噪声数据，获得最具有代表性的数据集合。 数据采样是一种通过间接方法取得事物状态的技术如将事物的温度、压力、流量等属性通过一定的转换技术将其转换为电信号，然后再将电信号转换为数字化的数据。在多次转换中由于转换技术客观原因或主观原因造成采样数据中掺杂少量的噪声数据，影响了最终数据的准确性。 为了防止噪声对数据结果的影响，除了采用更加科学的采样技术外，我们还要采用一些必要的技术手段对原始数据进行整理、统计，数字滤波技术是最基本的处理方法，它可以剔除数据中的噪声，提高数据的代表性。 二、几种常用的数据处理方法 在实际应用中我们所用的数据滤波方法很多，在计算机应用高度普及的今天更有许多新的方法出现，如逻辑判断滤波、中值滤波、均值滤波、加权平均 2中值滤波 中值滤波是对采样序列按大小排滤波、众数滤波、一阶滞后滤波、移动滤波、复合滤波 等。 假设我们采用前端仪表采集了一组采样周期为1s的温度数据的时间序列 T0为第0s 采集的温度值，Ti为第is采集的温度值。下面介绍如何应用几种不同滤波算法来计算结果温度T。 1.程序判断滤波 当采样信号由于随机干扰、误检测或变送器不稳定引起严重失真时，可采用程序判断滤波算法，该算法的基本原理是根据生产经验，确定出相邻采样输入信号可能的最大偏差△T,若超过此偏差值，则表明该输入信号是干扰信号，应该去掉，若小于偏差值则作为此次采样值。 (1)限幅滤波 限幅滤波是把两次相邻的采集值进行相减，取其差值的绝对值△T作为比较依据，如果小于或等于△T,则取此次采样值,如果大于△T,则取前次采样值，如式(1)所示： 数字滤波器是现在电视中常用的电路元件之一。数字滤波器(digital filter)是由数字乘法器、加法器和延时单元组成的一种装置。其功能是对输入离散信号的数字代码进行运算处理，以达到改变信号频谱的目的。由于电子计算机技术和大规模集成电路的发展，数字滤波器已可用计算机软件实现，也可用大规模集成数字硬件实时实现。数字滤波器是一个离散时间系统（按预定的算法，将输入离散时间信号转换为所要求的输出离散时间信号的特定功能装置）。应用数字滤波器处理模拟信号时，首先须对输入模拟信号进行限带、抽样和模数转换。数字滤波器输入信号的抽样率应大于被处理信号带宽的两倍，其频率响应具有以抽样频率为间隔的周期重复特性，且以折叠频率即1／2抽样频率点呈镜像对称。为得到模拟信号，数字滤波器处理的输出数字信号须经数模转换、平滑。数字滤波器具有高精度、高可靠性、可程控改变特性或复用、便于集成等优点。数字滤波器在语言信号处理、图像信号处理、医学生物信号处理以及其他应用领域都得到了广泛应用。数字滤波器有低通、高通、带通、带阻和全通等类型。它可以是时不变的或时变的、因果的或非因果的、线性的或非线性的。应用最广的是线性、时不变数字滤波器. 阶数越高，截止频率等参数越精确，但是电路结构也越复杂。简单说比如你的截止频率是100HZ，你只有2阶的话可能实际的截止平率是95-1000HZ，衰减比较慢，但如果是20阶的话，可能截止 频率就变成了95-105HZ，衰减很快。但是阶数上升，实际电路的结构就会非常的复杂，浪费资源。 先听我慢慢说啊，先说傅里叶变换，然后再说滤波器，就懂了。 周期信号可以用一系列的不同频率不同幅度的正弦信号表示出来，就是傅里叶级数。 而非周期信号亦可以，比如门信号，它的傅氏变换是抽样信号，意思就是，它可以用的一系列不同频率的正弦信号表示，比如有：频率为0.1Hz幅度为2的正弦，频率为0.2Hz幅度为1的正弦，频率为0.25幅度为a的正弦……这些无数个的所谓的“频率为某Hz幅度为某”的正弦波叠加之后，就成了门信号。 从门信号的频谱图可看出：用来表示门信号的一系列频率连续的无数个的正弦波幅度是不同的，甚至有些是0 。尤其频率越高的正弦波，它们的幅度普遍很小，因为这些频率成分是表示细节（门信号的棱角）的。另一方面，低频成分显示的是门信号的轮廓。 1 数字滤波 1.1 概述 在单片机进行数据采集时，会遇到数据的随机误差，随机误差是由随机干扰引起的，其特点是在相同条件下测量同一量时，其大小和符号会现无规则的变化而无法预测，但多次测量的结果符合统计规律。为克服随机干扰引起的误差，硬件上可采用滤波技术，软件上可采用软件算法实现数字滤波。滤波算法往往是系统测控算法的一个重要组成部分，实时性很强。 采用数字滤波算法克服随机干扰的误差具有以下优点： 1、数字滤波无需其他的硬件成本，只用一个计算过程，可靠性高，不存在阻 抗匹配问题。尤其是数字滤波可以对频率很低的信号进行滤波，这是模拟滤波器做不到的。 2、数字滤波使用软件算法实现，多输入通道可共用一个滤波程序，降低系统 开支。 3、只要适当改变滤波器的滤波程序或运算，就能方便地改变其滤波特性，这 对于滤除低频干扰和随机信号会有较大的效果。 4、在单片机系统中常用的滤波算法有限幅滤波法、中值滤波法、算术平均滤 波法、加权平均滤波法、滑动平均滤波等。 1.2 限幅滤波算法 原理：该运算的过程中将两次相邻的采样相减，求出其增量，然后将增量的绝对值，与两次采样允许的最大差值A进行比较。A的大小由被测对象的具体情况而定，如果小于或等于允许的最大差值，则本次采样有效；否则放弃本次值取上次采样值作为本次数据的样本。 优点：能有效克服因偶然因素引起的脉冲干扰。 缺点：无法抑制那种周期性的干扰，平滑度差。 说明：限幅滤波法主要用于处理变化较为缓慢的数据，如温度、物体的位置等。使用时，关键要选取合适的门限制A。通常这可由经验数据获得，必要时可通过实验得到。 1.3 中值滤波算法 原理：该运算的过程是对某一参数连续采样N次（N一般为奇数），然后把N次采样的值按从小到大排列，再取中间值作为本次采样值，整个过程实际上是一个序列排序的过程。 1、限幅滤波法（又称程序判断滤波法） A、方法： 根据经验判断，确定两次采样允许的最大偏差值（设为A） 每次检测到新值时判断： 如果本次值与上次值之差<=A,则本次值有效 如果本次值与上次值之差>A,则本次值无效,放弃本次值,用上次值代替本次值 B、优点： 能有效克服因偶然因素引起的脉冲干扰 C、缺点 无法抑制那种周期性的干扰 平滑度差 2、中位值滤波法 A、方法： 连续采样N次（N取奇数） 把N次采样值按大小排列 取中间值为本次有效值 B、优点： 能有效克服因偶然因素引起的波动干扰 对温度、液位的变化缓慢的被测参数有良好的滤波效果 自动化科协 C、缺点： 对流量、速度等快速变化的参数不宜 3、算术平均滤波法 A、方法： 连续取N个采样值进行算术平均运算 N值较大时：信号平滑度较高，但灵敏度较低 N值较小时：信号平滑度较低，但灵敏度较高 N值的选取：一般流量，N=12；压力：N=4 B、优点： 适用于对一般具有随机干扰的信号进行滤波 这样信号的特点是有一个平均值，信号在某一数值范围附近上下波动 C、缺点： 对于测量速度较慢或要求数据计算速度较快的实时控制不适用 比较浪费RAM 4、递推平均滤波法（又称滑动平均滤波法） A、方法： 把连续取N个采样值看成一个队列 队列的长度固定为N 每次采样到一个新数据放入队尾,并扔掉原来队首的一次数据.(先进先出原则) 把队列中的N个数据进行算术平均运算,就可获得新的滤波结果 N值的选取：流量，N=12；压力：N=4；液面，N=4~12；温度，N=1~4 B、优点： 对周期性干扰有良好的抑制作用，平滑度高 适用于高频振荡的系统 C、缺点： 灵敏度低 对偶然出现的脉冲性干扰的抑制作用较差 不易消除由于脉冲干扰所引起的采样值偏差 不适用于脉冲干扰比较严重的场合 比较浪费RAM 5、中位值平均滤波法（又称防脉冲干扰平均滤波法） A、方法： 相当于“中位值滤波法”+“算术平均滤波法” 连续采样N个数据，去掉一个最大值和一个最小值 然后计算N-2个数据的算术平均值 N值的选取：3~14 B、优点： 融合了两种滤波法的优点 对于偶然出现的脉冲性干扰，可消除由于脉冲干扰所引起的采样值偏差 C、缺点： 自动化科协 测量速度较慢，和算术平均滤波法一样 比较浪费RAM 6、限幅平均滤波法 A、方法： 相当于“限幅滤波法”+“递推平均滤波法” 每次采样到的新数据先进行限幅处理， 再送入队列进行递推平均滤波处理 B、优点： 融合了两种滤波法的优点 对于偶然出现的脉冲性干扰，可消除由于脉冲干扰所引起的采样值偏差 C、缺点： 比较浪费RAM 7、一阶滞后滤波法 A、方法： 取a=0~1 本次滤波结果=（1-a）*本次采样值+a*上次滤波结果 B、优点： 对周期性干扰具有良好的抑制作用 适用于波动频率较高的场合 C、缺点： 数字滤波器的一般概念 滤波器可广义地理解为一个信号选择系统。它让某些信号成分通过又阻止或衰减另一些成分。在更多地情况下，被窄义地理解为选频系统，如低通、高通、带通、带阻。频域与时域均衡器也是一种滤波器，通信系统的传输媒介如明线、电缆等从特性看也是滤波器。滤波器如系统一样可分为三类：模拟滤波器、采样滤波器和数字滤波器.模拟滤波器（AF）可以是由RLC构成的无源滤波器，也可以是加上运放的有源滤波器，它们是连续时间系统。采样滤波器（SF）由电阻、电容、电荷转移器件、运放等组成，属于离散时间系统，其幅度是连续的。开关电容滤波器、电荷耦合滤波器军属这类滤波器。数字滤波器（DF）由加法器、乘法器、存储延迟单元、时钟脉冲滤波器及逻辑单元等数字电路构成。它精度高，稳定性好，不存在阻抗匹配问题，可以时分复用，能够完成一些模拟滤波器完成不了的滤波任务。其缺点是需要抽样、量化、编码，以及手时钟频率所限，所能处理的信号最高频率还不够高。另外，由于有限字长效应会造成域设计值的频率偏差、量化和运算噪声及极限环振荡。 本章讨论的是数字滤波器。 5.1.1 数字滤波器的分类 下面从各种不同角度对数字滤波器分类： 1.按冲激响应h(n)的长度分类 分为有限冲激响应（FIR）DF和无限冲激响应（IIR）DF两种。冲 激响应本来是用于模拟系统，指系统对冲激函数δ（t）的响应。 发展到数字滤波器后，工程上仍沿用这个名称，与单位抽样响应和 单位脉冲响应的说法通用。 FFR DF的冲激响应h(n)为有限长序列，其差分方程为 y(n)= (5.1) 系统函数为 H(z)= (5.2) IIR DF 的冲激响应h(n)为无限长序列，其差分方程为 在AD采集中经常要用到数字滤波，而不同情况下又有不同的滤波需求，下面是10种经典的软件滤波方法的程序和优缺点分析： 1、限幅滤波法（又称程序判断滤波法） 2、中位值滤波法 3、算术平均滤波法 4、递推平均滤波法（又称滑动平均滤波法） 5、中位值平均滤波法（又称防脉冲干扰平均滤波法） 6、限幅平均滤波法 7、一阶滞后滤波法 8、加权递推平均滤波法 9、消抖滤波法 10、限幅消抖滤波法 1、限副滤波 A、方法： 根据经验判断，确定两次采样允许的最大偏差值（设为A） 每次检测到新值时判断： 如果本次值与上次值之差<=A,则本次值有效 如果本次值与上次值之差>A,则本次值无效,放弃本次值,用上次值代替本次值 B、优点： 能有效克服因偶然因素引起的脉冲干扰 C、缺点 无法抑制那种周期性的干扰 平滑度差 程序： /* A值可根据实际情况调整 value为有效值，new_value为当前采样值 滤波程序返回有效的实际值*/ #define A 10 char value; char filter() { char new_value; new_value = get_ad(); if ( ( new_value - value > A ) || ( value - new_value > A ) ) return value; else return new_value; } 2、中位值滤波法 A、方法： 连续采样N次（N取奇数），把N次采样值按大小排列，取中间值为本次有效值 B、优点： 能有效克服因偶然因素引起的波动干扰，对温度、液位的变化缓慢的被测参数有良好的滤波效果 C、缺点： 对流量、速度等快速变化的参数不宜 程序： /* N值可根据实际情况调整 排序采用冒泡法*/ #define N 11 char filter() { char value_buf[N]; char count,i,j,temp; for ( count=0;count 11种经典软件滤波的原理和实现 1、限幅滤波法（又称程序判断滤波法） A、方法： 根据经验判断，确定两次采样允许的最大偏差值（设为A） 每次检测到新值时判断： 如果本次值与上次值之差<=A,则本次值有效 如果本次值与上次值之差>A,则本次值无效,放弃本次值,用上次值代替本次值 B、优点： 能有效克服因偶然因素引起的脉冲干扰 C、缺点 无法抑制那种周期性的干扰 平滑度差 2、中位值滤波法 A、方法： 连续采样N次（N取奇数） 把N次采样值按大小排列 取中间值为本次有效值 B、优点： 能有效克服因偶然因素引起的波动干扰 对温度、液位的变化缓慢的被测参数有良好的滤波效果 C、缺点： 对流量、速度等快速变化的参数不宜 3、算术平均滤波法 A、方法： 连续取N个采样值进行算术平均运算 N值较大时：信号平滑度较高，但灵敏度较低 N值较小时：信号平滑度较低，但灵敏度较高 N值的选取：一般流量，N=12；压力：N=4 B、优点： 适用于对一般具有随机干扰的信号进行滤波 这样信号的特点是有一个平均值，信号在某一数值范围附近上下波动 C、缺点： 对于测量速度较慢或要求数据计算速度较快的实时控制不适用 比较浪费RAM 4、递推平均滤波法（又称滑动平均滤波法） A、方法： 把连续取N个采样值看成一个队列 队列的长度固定为N 每次采样到一个新数据放入队尾,并扔掉原来队首的一次数据.(先进先出原则) 把队列中的N个数据进行算术平均运算,就可获得新的滤波结果 N值的选取：流量，N=12；压力：N=4；液面，N=4~12；温度，N=1~4 B、优点： 对周期性干扰有良好的抑制作用，平滑度高 适用于高频振荡的系统 C、缺点： 灵敏度低 对偶然出现的脉冲性干扰的抑制作用较差 不易消除因为脉冲干扰所引起的采样值偏差 不适用于脉冲干扰比较严重的场合 比较浪费RAM 5、中位值平均滤波法（又称防脉冲干扰平均滤波法） A、方法： 相当于“中位值滤波法”+“算术平均滤波法” 连续采样N个数据，去掉一个最大值和一个最小值 然后计算N-2个数据的算术平均值 N值的选取：3~14 B、优点： 融合了两种滤波法的优点 对于偶然出现的脉冲性干扰，可消除因为脉冲干扰所引起的采样值偏差 C、缺点： 测量速度较慢，和算术平均滤波法一样 比较浪费RAM 6、限幅平均滤波法 A、方法： 相当于“限幅滤波法”+“递推平均滤波法” 每次采样到的新数据先进行限幅处理， 再送入队列进行递推平均滤波处理 B、优点： 融合了两种滤波法的优点 对于偶然出现的脉冲性干扰，可消除因为脉冲干扰所引起的采样值偏差 C、缺点： 比较浪费RAM 7、一阶滞后滤波法 A、方法： 取a=0~1 本次滤波结果=（1-a）*本次采样值+a*上次滤波结果 B、优点： 对周期性干扰具有良好的抑制作用 适用于波动频率较高的场合 C、缺点： 相位滞后，灵敏度低 数字滤波器的分类和设计 摘要在matlab环境下，研究了几种数字滤波器的实现方法，还根据目前较常用的数字滤波器设计方法，讨论了iir和fir的基本设计方法，在iir滤波器设计中，介绍了两种数字滤波器设计方法。 关键词 matlab；数字滤波器；幅频特性 中图分类号 tm 文献标识码 a 文章编号 1673-9671-(2012)031-0189-01 1 概述 我们对信号进行处理的时候，根据实际需要，我们经常要保留或者消除掉一些特别的频率，或者说，滤波器是一种消除噪音或者杂质的一种器件，特别是对输入输出信号进行必要的除噪，发挥着关键的作用。 目前，可以通过两种方法实现数字滤波器：通过编写相关程序，利用计算机实现该程序，进而实现滤波器的设计。第二种方法就是根据数字电路，设计专用的数字处理硬件，从而实现滤波功能。1.1 数字滤波器的分类 和模拟滤波器一样，数字滤波器按照通带特性可以划分为：低通、高通、带通、带阻等几种线性形式。 从单位脉冲响应的角度，可以把数字滤波器分为：iir滤波器（无限长单位冲激响应滤波器）和fir滤波器（有限长单位冲激响应滤 波器）。它们的函分别为： （1） （2） 式（1）称为n阶iir滤波器函数，式（2）称为（n-1）阶fir 滤波器函数。 1.2 数字滤波器的设计要求和方法 根据在频域分析及信号处理的要求，我们可以得到滤波器的指标参数。数字滤波器的频响特性函数h（e jw）一般为复函数，表示为： h（e jw）=|h（e jw）|e jθ(w) （3） 其中θ(w)为相频特性函数，其说明的是各频率通过这个滤波器后信号时间上的延时。而幅频特性是说明信号在通过这个滤波器后该信号的衰减，对于iir数字滤波器，一般可以根据幅频响应函数来反映其滤波情况，其相频特性只是辅助说明。fir数字滤波器实现的则是线性相位特性的滤波器。 其中wp和ws表示为通带边界频率；δ1和δ2说明的是通带波纹和阻带波纹；其衰减值要转化成db形式，由图所示该滤波器允许的最大衰减用为αp和αs来表示。 （4） αs=-20 lg δ2 （5） 一般要求： 1、限幅滤波法 /*************************************************** *函数名称：AmplitudeLimiterFilter()-限幅滤波法 *优点：能有效克服因偶然因素引起的脉冲干扰 *缺点：无法抑制那种周期性的干扰，且平滑度差 *说明： 1、调用函数 GetAD(),该函数用来取得当前值 2、变量说明 Value:最近一次有效采样的值，该变量为全局变量 NewValue:当前采样的值 ReturnValue:返回值 3、常量说明 A:两次采样的最大误差值，该值需要使用者根据实际情况设置*入口：Value,上一次有效的采样值，在主程序里赋值 *出口：ReturnValue,返回值，本次滤波结果 ****************************************************/ #define A 10 unsigned char Value unsigned char AmplitudeLimiterFilter() { unsigned char NewValue; unsigned char ReturnValue; NewValue=GatAD(); if(((NewValue-Value)>A))||((Value-NewValue)>A))) ReturnValue=Value; else ReturnValue=NewValue; return(ReturnValue); } 2、中位值滤波法 /**************************************************** *函数名称：MiddlevalueFilter()-中位值滤波法 *优点：能有效克服因偶然因素引起的波动干扰；对温度、液位等变化缓慢的被测参数有良好的滤波效果 *缺点：对流量，速度等快速变化的参数不宜 *说明： 1、调用函数 GetAD(),该函数用来取得当前值 Delay(),基本延时函数 2、变量说明 ArrDataBuffer[N]:用来存放一次性采集的N组数据 4.2经典数字滤波器原理 数字滤波是数字信号分析中最重要的组成部分之一，与模拟滤波相比，它具有精度和稳定性高、系统函数容易改变、灵活性强、便于大规模集成和可实现多维滤波等优点。在信号的过滤、检测和参数的估计等方面，经典数字滤波器是使用最广泛的一种线性系统。 数字滤波器的作用是利用离散时间系统的特性对输入信号波形(或频谱)进行加工处理，或者说利用数字方法按预定的要求对信号进行变换。 4.2.1数字滤波器的概念 若滤波器的输入、输出都是离散时间信号，那么该滤波器的单位冲激响应h(n)也必然是离散的，这种滤波器称为数字滤波器。当用硬件实现一个DF时，所需的元件是乘法器、延时器和相加器；而用MATLAB软件实现时，它仅仅需要线性卷积程序就可以实现。众所周知，模拟滤波器(Analog Filter，AF)只能用硬件来实现，其元件有电阻R，电感L，电容C及运算放大器等。因此，DF的实现要比AF容易得多，并且更容易获得较理想的滤波性能。 数字滤波器的作用是对输入信号进行滤波，就如同信号通过系统一样。对于线性时不变系统，其时域输入输出关系是： (4-1)若y(n)、x(n)的傅里叶变化存在，则输入输出的频域关系是： (4-2) 当输入信号x(n)通过滤波器h(n)后，其输出y(n)中不再含有的频率成分，仅使的信号成分通过，其中是滤波器的转折频率。 4.2.2经典数字滤波器的分类 经典数字滤波器按照单位取样响应h(n)的时域特性可分为无限冲激响应(IIR，I nfinite Impulse Response)系统和有限冲激响应(FIR，Finite Impulse Respo nse)系统。如果单位取样响应是时宽无限的h(n)，则称之为IIR系统；而如果单位取样响应是时宽有限的h(n)，，则称之为FIR系统。常用的8种数字滤波算法
数字滤波算法
10种软件滤波算法
10种常用滤波方法
10种简单的数值滤波方法
(整理)11种滤波方法+范例代码.
单片机数字滤波算法
常用的软件滤波方法(工程师必备).

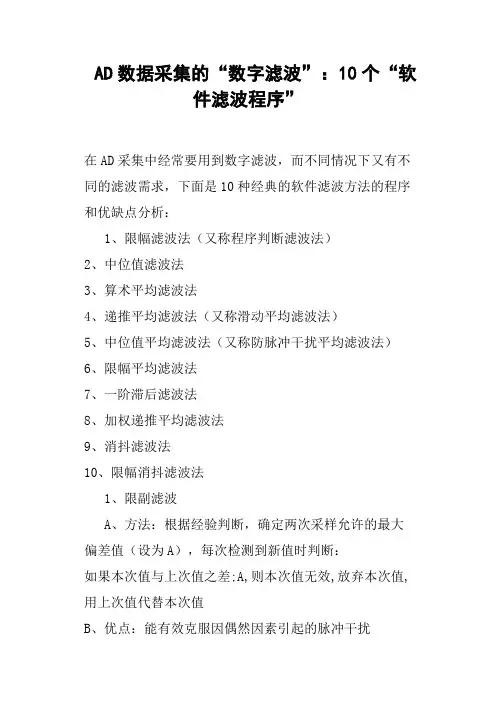

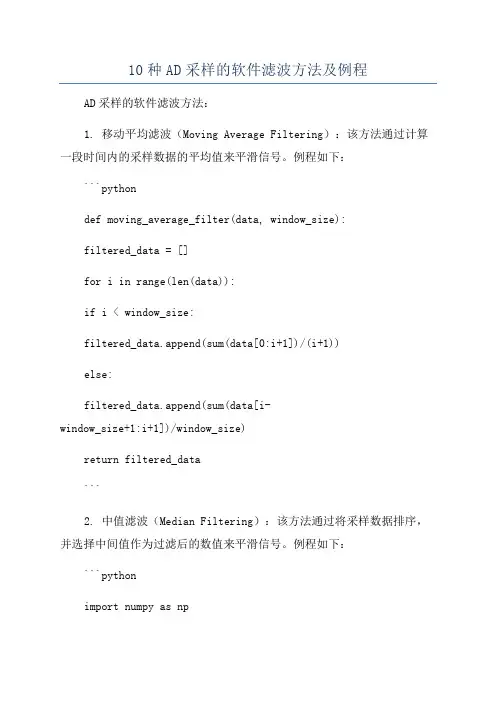

AD数据采集的“数字滤波”：10个“软件滤波程序”
