真空严密性试验标准（真空平均下降速度）：
试验应关闭抽空气门，在关闭抽空气门后30秒记录一次真空读数，以后每分钟记录读数一次。试验进行3～5分钟，取3分钟或5分钟的平均值为真空平均下降速度。
压力管道的强度及严密 性试验 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
压力管道的强度及严密性试验 相关标签： ? ? ? (1)压力管道在全部实施回填前应进行强度及水密性试验。管道强 度及水密性试验应采用水压试验法进行试验。水压试验前，除接日外。管道两侧及管顶以上回填土高度不应小于;管径大于DN900的钢管道，应控制管顶的竖向变形。管道在水压试验合格后，应及时回填其余部分土。 (2)在管道水压试验前，应编制包括后背及堵板、进水管路、排气 孔、加压及测压设备、排水疏导、升压分段划分、试验管段稳定和试验安全措施等在内的试验设计。 (3)管道水压试验的分段长度不宜大于1. 0km，非金属压力管道的 试验段长度宜更短些。 (4)试验管道在水压试验中将产生较大的管端推力，管段的后背应 设在非扰动土或人工后背上;当土质松软时，应采取可靠的加固措施。后背墙面应平整，并与管道轴线相垂直。 (5)水压试验时，若采用弹簧压力计其精度不应低于1. 5级，最大 量程为试验压力的1. 3~倍，表壳公称直径不得小于150mm，使用前须进行校正;水泵，压力计应安装在试验段下游的端部与管道轴线垂直的支管上。 (6)管道水压试验前应对管道安装进行合格性检查，管配件的支墩 及锚固设施须达设计强度，未设支墩及锚固设施的管件，应采取加
固措施，管渠的混凝土强度应达到设计规定，试验管段所有敞口应封堵严实，不得渗水，此外，试验管段不得采用阀门作堵板，不得有消火栓、水锤消除器及安全阀等附件。 (7)试验管段灌满水后.宜在不大于工作压力条件下，于试压前进行充分浸泡。铸铁管、球墨铸铁管和镶管无水泥砂浆衬里浸泡时间不少于24h;有水泥砂浆衬里浸泡时间不少于48h预应力、自应力混凝土管及现浇钢筋混凝土管渠，管径小于或等于1000mm时，浸 泡时间不少于48h:管径大于1000mm时，则不少于72h. (8)在管道试压升压时，管道内应排除积气，升压过程中，如发现压力计显示异常，且升压较缓时，应重新排气后再行升压。试验升压应分级升压，每级升压后应及时检查后背、支墩、管身及接口，无异常后，再继续后级升压。水压试验过程中须采取必要的保护安全措施，并严禁在试压过程中对管身、焊缝和接口进行敲打或修补。修补应在管段卸压后进行。
压力管道的强度及严密性试验 相关标签： ?强度 ?压力管道 ?严密性 (1)压力管道在全部实施回填前应进行强度及水密性试验。管 道强度及水密性试验应采用水压试验法进行试验。水压试验前，除接日外。管道两侧及管顶以上回填土高度不应小于0.5m;管径大于 DN900的钢管道，应控制管顶的竖向变形。管道在水压试验合格后，应及时回填其余部分土。 (2)在管道水压试验前，应编制包括后背及堵板、进水管路、 排气孔、加压及测压设备、排水疏导、升压分段划分、试验管段稳定和试验安全措施等在内的试验设计。 (3)管道水压试验的分段长度不宜大于1. 0km，非金属压力 管道的试验段长度宜更短些。 (4)试验管道在水压试验中将产生较大的管端推力，管段的后 背应设在非扰动土或人工后背上;当土质松软时，应采取可靠的加固措施。后背墙面应平整，并与管道轴线相垂直。 (5)水压试验时，若采用弹簧压力计其精度不应低于1. 5级， 最大量程为试验压力的1. 3~1.5倍，表壳公称直径不得小于150mm，使用前须进行校正;水泵，压力计应安装在试验段下游的端部与管道轴线垂直的支管上。 (6)管道水压试验前应对管道安装进行合格性检查，管配件的 支墩及锚固设施须达设计强度，未设支墩及锚固设施的管件，应采取
加固措施，管渠的混凝土强度应达到设计规定，试验管段所有敞口应封堵严实，不得渗水，此外，试验管段不得采用阀门作堵板，不得有消火栓、水锤消除器及安全阀等附件。 (7)试验管段灌满水后.宜在不大于工作压力条件下，于试压前进行充分浸泡。铸铁管、球墨铸铁管和镶管无水泥砂浆衬里浸泡时间不少于24h;有水泥砂浆衬里浸泡时间不少于48h预应力、自应力混凝土管及现浇钢筋混凝土管渠，管径小于或等于1000mm时，浸 泡时间不少于48h:管径大于1000mm时，则不少于72h. (8)在管道试压升压时，管道内应排除积气，升压过程中，如发现压力计显示异常，且升压较缓时，应重新排气后再行升压。试验升压应分级升压，每级升压后应及时检查后背、支墩、管身及接口，无异常后，再继续后级升压。水压试验过程中须采取必要的保护安全措施，并严禁在试压过程中对管身、焊缝和接口进行敲打或修补。修补应在管段卸压后进行。
5.5工业炉、燃气锅炉及冷热水机组供燃气系统安装的检验 5.5.1用气设备为通用产品时，其燃气、自控、鼓风及排烟等系统的检验应符合产品说明书或设计文件的规定。 检验方法： 检查设备铭牌、产品说明书和设计文件。 5.5.2用气设备为非通用产品时，其燃气、自控、鼓风及排烟等系统的检验应符合下列规定： 1燃烧器的供气压力，必须符合设计文件的规定； 2用气设备应符合现行国家标准GB 50028的规定； 3检验方法： 检查设备铭牌、产品说明书和设计文件。 5.5.3设置在半地下室、地下室的用气设备的检验应符合现行国家标准GB 50028的有关规定。 检验方法： 检查设备铭牌、产品说明书和设计文件。 5.6烟道的检验 5.6.1烟道的设置及结构的检验必须符合用气设备的要求或符合设计文件的规定。 检验方法： 观察和查阅设计文件。 5.6.2烟道抽力应符合现行国家标准GB 50028的有关规定。 检验方法：
压力计测量。 5.6.3防倒风装置（风帽）应结构合理。 检验方法： 观察和查阅有关资料。 5.6.4水平烟道的长度应符合现行国家标准GB 50028的有关规定。 检验方法： 观察、尺量和查阅设计文件。 5.6.5水平烟道应有 0.01坡向用气设备的坡度或符合设计文件规定的坡度。 检验方法： 观察和用水平尺测量。 5.6.6用镀锌钢板卷制的烟道的检验应符合下列规定： 1卷缝均匀严密，烟道顺烟气流向插接，插接处没有明显的缝隙，没有明显的 弯折现象； 2检查数量： 居民用户抽查20%，但不少于5处，商业及工业用户为全部；3检验方法： 观察。 5.6.7用钢板铆制的烟道的检验应符合下列规定： 1铆接面平整无缝隙，铆接紧密牢固，表面平整，铆钉间隔合理，排列均匀整

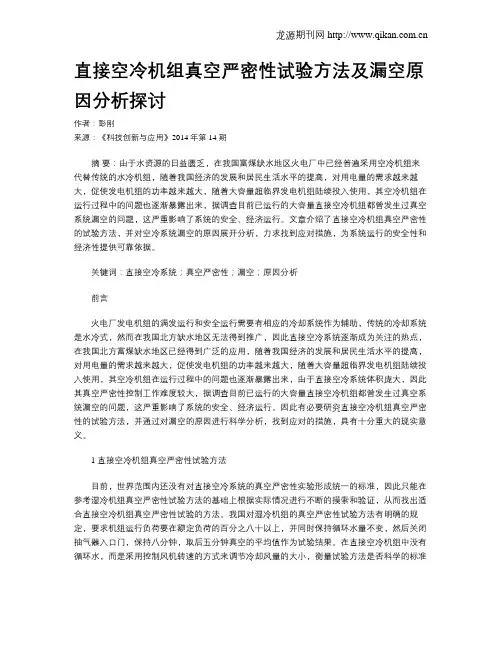

直接空冷系统真空严密性研究 尹海宇[1]郭民臣[2] 张晶宇[2] （1、山西大唐国际云冈热电有限责任公司，山西大同037039 ） （2、华北电力大学能源与动力工程学院,，北京10220） 摘要：真空严密性试验是确定凝汽器真空是否泄漏的重要方法，而漏空气是影响直接空冷机组真空的主要因素之一。从理上分析了空冷凝汽器经历的传热和热力学过程，建立了空冷凝汽器真空严密性的数学模型，由此得到了进行严密性试验时背压随试验时间的变化关系，为分析空冷机组真空严密性变化规律提供了依据。以200MW空冷机组数据为例进行了实例计算，对比实际进行真空严密性试验测得的关系曲线，两者基本相似。并由此引出对不同容量的直接空冷机组真空严密性试验标准的探讨，指出不同机组应根据其真空容积和设计漏空气量制定合适的标准。 关键词：直接空冷；空冷凝汽器；真空严密性；真空严密性试验；机组热经济性 中图分类号：TK264.1 Study of V acuum Tightness for Direct Air-cooled System Yin hai-yu[1] (1.SHANXI DATANG INTERNATIONAL YUNGANG THERMAL POWRE CO.,LTD.,Datong,Shanxi 037039,China) （2. ABSTRACT：The mathematical model of vacuum tightness experiment for condenser of 200MW air-cooled power plant is established. The relation between back-pressure and time of experiment is got through a example. And it is similar with the actual measured data. The standard of vacuum tightness experiment for the direct air-cooled units of different capacities is also discussed. This paper point out that the different units should develop an appropriate standard based on its vacuum volume and designed leakage air volume. Key words: direct air-cooled; air-cooled condenser; vacuum tightness; vacuum tightness experiment; thermal economy of unit 1.引言 直接空冷机组中凝汽器的一个主要作用是在汽轮机排汽口处建立并维持一定的真空，使蒸汽在汽轮机内膨胀到指定的凝汽压力，以提高汽轮机的可用焓降，将更多的焓降转变为机械功，因此真空值已成为空冷汽轮机经济运行的一个主要指标，而真空严密性是影响汽轮机真空的一个主要因素。若机组真空严密性差，则会有大量空气漏入空冷机组真空系统中，从而降低机组真空。因此真空系统严密性已成为评价空冷电厂节能降耗的一个重要指标。 目前空冷电厂是通过做真空严密性试验来检验机组冷端真空严密程度的，沿用湿冷机组的程序。试验时，机组负荷稳定在额定负荷的80%以上，关停真空泵，然后记录凝汽器真空表的真空值，自关停真空泵后30秒起，每隔半分钟记录一次真空值，共记录8分钟，取后5分钟的记录值算得真空的平均下降值。真空严密性的好坏便是通过做此试验得到的真空下降速度来进行评判。若平均每
承压设备的强度试验和严密性试验 本章适用于同时具备下列条件的承压设备和强度试验和严密性试验： a.工作压力为正压。 b.工作介质为气体或最高工作温度低于标准沸点的液体。 2.8.1承压设备应作强度试验和严密性试验，但对于设计无强度试验要求或同时具有下列条件的承压设备，可不作强度试验，仅作严密性试验： a.在制造厂已作过强度试验，并具有合格证； b.外表无损伤痕迹。 2.8.2强度试验应采用液压法进行，如设计规定采用气压法或因设备结构及操作条件限制只能采用气压法时，则必须有可靠的安全措施。 2.8.3需作强度试验的承压设备，其严密性试验应在强度试验合格后进行。设备的介质为液体时，严密性试验应采用液压法；设备的工作介质为气体或易燃、有毒介质时，严密性试验应采用气压法。 2.8.4强度试验和严密性试验的试验介质应符合下列要求： a.用水作试验介质时，水质应洁净；当设备材料为奥氏体不锈钢时，水中的氯离子含量不得超过25ppm. b.用压缩空气作试验介质时，压缩空气应洁净. c.设备有禁油要求时，试验介质严禁含有油脂.
d.试验介质的温度不得低于50C；对于材质有冷脆倾向的承压设备,应根据材质的脆性转变温度确定试验介质的最低温度，以防脆裂. 2.8.5试验使用的压力表，应经校验合格后并有封印且在校验合格的有效期内；压力表的表盘刻度极限值为试验压力的1.5~3倍，最好选用2倍；压力表的精度：对于试验压力小于16 kgf/cm2的 2.5级；对于试验压力等于或大于16 kgf/cm2的应不低于1.5级；压力表的表盘直径应不小于100mm。2.8.6强度试验的试验压力和持压时间应符合下表的规定. 对于壁温等于或大于2000C的承压设备，其强度试验压力P t T 应按下表规定的试验压力P T乘以[σ]/[ σ]t,即 式中P t T_____壁温等于或大于2000C的强度试验压力,kgf/cm2 P T____壁温小于2000C的强度试验压力(见表26),kgf/cm2 [σ ]____试验温度下材料的许用应力, kgf/cm2 [σ]t____设计工作温度下的许用应力, kgf/cm2 当[σ ]/ [σ]t之比值大于1.8时取1.8. 2.8.7强度试验升压分级逐步、缓慢进行，无异常情况方可继续升压，在达到规定的试验压力的持压时间后，将压力降至工作压力，对被试验的设备作检查，不得有异常变形现象。
真空严密性试验 真空严密性试验的目的 真空严密性试验的目的是检查汽轮机负压区域是否存在，由于设备原因导致的漏空气现象，并且这样缺陷有可能发展严重威胁到真空，威胁到机组而进行的一种试验。在机组正常运行时，由于真空泵的作用，如果系统只有很小漏量时，完全能满足正常运行时的真空，如果漏量大又没及时发现就可能造成事故，所以要隔离真空泵，通过分析真空下降趋势来判断系统漏量，如果做出来是不合格的（表示漏量大）要立即对真空系统进行检查，找出原因，及时处理。至于为什么不能在大负荷情况下做的原因我想是因为低负荷负压区大将更真实反映真空系统是否严密。 为什么做真空严密性试验时，要规定负荷满足要求？ 因真空系统的漏空气量与负荷有关，负荷不同，处于真空状态的设备、系统范围不同，凝汽器内真空也不同，漏空气量也不同，而且相同的漏空气量，在负荷不同时真空下降的速度也不一样。为此法规规定，做真空严密性试验时，真空应稳定在80％额定负荷(有的机组真空严密性试验是在额定负荷)下进行，其原因是该机组长期在额定负荷下运行。 如何做真空严密性试验？ 试验条件： 1、机组带80%负荷稳定运行。 2、备用水环真空泵分离水箱水位正常，入口蝶阀开关灵活动作正确。 3、真空系统运行正常，凝汽器真空在90kPa以上。 试验方法： 1、断开真空泵联锁开关。
2、启动备用真空泵试转正常后停止。 3、关闭水环式真空泵手动截门，稳定1分钟，记录真空值起始时间。 4、5分钟后开启真空泵手动截门，记录真空下降值，真空下降速度每分钟不大于0.4kPa为合格。 5、试验中凝汽器真空下降至86kPa时，应停止试验，全开真空泵入口手动截门（真空泵入口气动门和凝汽器之间的抽汽管道上有两个手动截门，高低压侧各一个）。
管道设备强度及严密性试验
管道设备强度及严密性试验记录 年月日编号： 工程名称安太堡与二号 井原煤联通 （安装）工程 试验项 目 给水管道 试压 材质及 连接方式镀锌钢管 系统部 位 原煤2号转载点 (标高1326.000) 消防给水 压力表位置试验时 间 规格型号 DN150 、DN65 数量 试验内容及要求： 试压介质：水 试验压力: 1.5Mpa 保持时间：
试验情况简述： 向系统内充水，水充满后关闭进水阀，用手动升压泵给水系统加压至1.5Mpa，试验延续时间为10min，在此时间内压力降为零，然后将至工作压力无渗漏。 结论： 无渗漏现象，符合设计及施工质量验收规范要求。 月日 会签栏监理（建设） 单位 施工单位 年月日 专业技术 负责人 质检员专业工长 年月 日
管道设备强度及严密性试验记录 年月日编号： 工程名称安太堡与二号 井原煤联通 （安装）工程 试验项 目 给水管道 试压 材质及 连接方式镀锌钢管 系统部 位 原煤2号转载点 (标高1331.000) 消防给水 压力表位置试验时 间 规格型号 DN150 、DN65 数量 试验内容及要求： 试压介质：水 试验压力: 1.5Mpa 保持时间：
试验情况简述： 向系统内充水，水充满后关闭进水阀，用手动升压泵给水系统加压至1.5Mpa，试验延续时间为10min，在此时间内压力降为零，然后将至工作压力无渗漏。 结论： 无渗漏现象，符合设计及施工质量验收规范要求。 月日 会签栏监理（建设） 单位 施工单位 年月日 专业技术 负责人 质检员专业工长 年月 日
管道设备强度及严密性试验记录 年月日编号： 工程名称安太堡与二号 井原煤联通 （安装）工程 试验项 目 给水管道试 压 材质及 连接方式焊接钢管 系统部 位 原煤2号转载点 (标高1326.000) 冲洗给水 压力表位置试验时 间 规格型号 D89、 DN25 数量 试验内容及要求： 试压介质：水 试验压力: 1.5Mpa 保持时间：

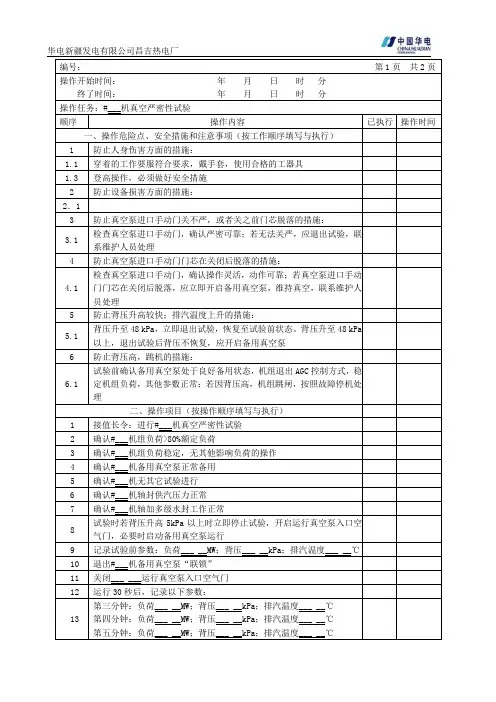

汽轮机运行规程修改 （真空严密性试验） 汽轮机运行规程修改补充规定 原汽轮机运行规程第48页，2.13真空严密性试验： 2.13真空严密性试验 2.1 3.1汇报机组长值长，通知锅炉及有关人员将负荷保持在80％以上稳定运行。 2.1 3.2试验时凝汽器真空92KPa以上，试验备用真空泵正常。 2.1 3.3试验前，记录负荷、凝汽器真空、排汽温度。 2.1 3.4解除真空泵联锁，停真空泵，进口碟阀自动关闭，注意真空下降速度。 2.1 3.5半分钟后开始记录，每隔半分钟记录一次凝汽器真空值。2.13.6五分钟后，启动真空泵，开启进口碟阀，恢复真空，投入真空泵联锁。 2.1 3.7取后三分钟真空下降值，求得真空下降平均值。 2.1 3.8试验过程若真空急剧下降，则立即启动真空泵，恢复真空，停止试验，查明原因。 2.1 3.9试验过程中真空不允许低于87kpa。 2.1 3.10真空严密性的评价标准：
合格：≤0.4KPa/min， 优：每分钟下降≤0.13KPa， 良：每分钟下降＞0.13KPa且≤0.27KPa。 修改后为： 2.13真空严密性试验的操作及要求 2.1 3.1试验目的： 通过凝汽器真空严密性试验判断凝汽器真空系统的空气泄漏情况。若试验结果表明真空严密性较差，无法满足考核试验要求时，需要组织查找空气泄漏点并进行相应的处理。 2.1 3.2试验条件： 1、汽轮机、锅炉机辅助设备运行正常、稳定、无泄漏，轴封系统运行良好。 2、试验时热力系统应严格按照设计热平衡图所规定的热力循环运行并保持稳定。 3、汽轮机运行参数应尽可能保持稳定。 4、试验前确认运行真空泵及备用真空泵运行正常，且凝汽器真空在92KPa以上。 5、试验仪表校验合格、工作正常。 6、试验时时，联系热控专业人员到达现场，防止真空泵启停时其进口气动门打不开。
化工装置的强度试验和严密性试验1.化工装置的强度试验（水压试验）
2.气密性实验的目的、条件和控制标准 3.气密性实验的方法（含真空度试验）
4.剧毒介质系统的泄漏量试验
5.特殊情况下的气压强度试验
有人说气密性及严密性 CJJ33-2005 严密性试验介质宜采用空气，试验压力应满足下列要求： 1. 设计压力小于5 kPa 时，试验压力应为20 kPa 。 2. 设计压力大于或等于 5 kPa 时，试验压力应为设计压力的1.15倍，且不得小于0.1 MPa 。 12.4.4 试验时的升压速度不宜过快。对设计压力大于0.8Mpa的管道试压，压力缓慢上升至30%和60%试验压力时，应分别停止升压，稳压30min，并检查系统有无异常情况，如无异常情况继续升压。管内压力升至严密性试验压力后，待温度、压力稳定后开始记录。 12.4.5 严密性试验稳压的持续时间应为24 h ，每小时记录不应少于1次，当修正压力降小于133 Pa 为合格。修正压力降应按下式确定： ⊿P’=(H1+B1)-(H2+B2)(273+ t1)/(273+ t2) (12.4.5) 式中：——修正压力降（Pa）； H1、H2 ——试验开始和结束时的压力计读数（Pa ）； B1、B2 ——试验开始和结束时的气压计读数（Pa ）； t1、t2 ——试验开始和结束时的管内介质温度（℃）。 12.4.6 所有未参加严密性试验的设备、仪表、管件，应在严密性试验合格后进行复位，然后按设计压力对系统升压，应采用发泡剂检查设备、仪表、管件及其与管道的连接处，不漏为合格。 新容规上泄露实验包括气密性试验、氨检漏试验、卤素检漏试验、氦检漏试验 气密性试验与泄漏性试验不是一回事。一般来说，气密性试验对所有有压力的管道都有这个要求，但泄漏性试验只对有 毒、易燃、易爆、高危害的介质有这种要求。如要求做泄漏性试验，一般来讲，那就不必再做气密性试验了。但反过来

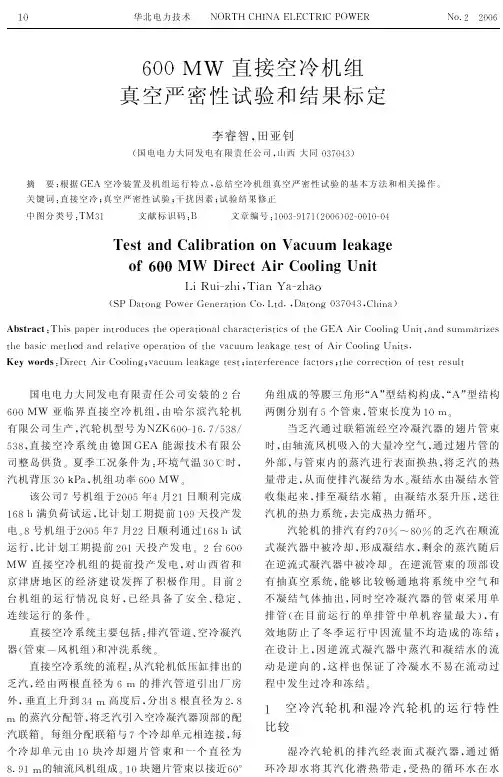

关于600MW直接空冷机组真空严密性实验方法和结果标定的初探 （国电电力大同发电有限责任公司） 李睿智、田亚钊 【摘要】本文章作者根据GEA空冷装置运行特点，并依据本厂机组运行特点，总结了空冷机组真空严密性试验的基本方法和相关操作。 【关键词】直接空冷真空严密性试验干扰因素试验结果修正 国电电力大同发电有限有限责任公司安装两台亚临界600MW直接空冷机组,由哈尔滨汽轮机有限公司生产(NZK600-16.7/538/538型汽轮机)，直接空冷系统由德国GEA能源技术有限公司整岛供货。夏季工况条件为:环境气温30oC时,汽机背压为30kPa,机组功率为600MW。 我公司7号机组于2005年4月21日顺利完成168小时满负荷试运，比计划工期提前109天投产发电。8号机组于2005年7月22日顺利通过168小时试运行，比计划工期提前201天投产发电。两台600MW直接空冷机组的提前投产发电，对山西省和京津唐地区的经济建设发挥了积极作用。目前两台机组的运行情况良好，已经具备了安全，稳定、连续运行条件。 直接空冷系统主要包括：排汽管道、空冷凝汽器（管束—风机组）和冲洗系统。 直接空冷系统的流程：从汽轮机低压缸排出的乏汽，经由两根直径为D6000mm的排汽管道引出厂房外，垂直上升到34米高度后，分出8根直径为φ2800mm的蒸汽分配管，将乏汽引入空冷凝汽器顶部的配汽联箱。每组分配联箱与7个冷却单元相连接，每个冷却单元由10块冷却翅片管束和一个直径为8.91m的轴流风机组成。10块翅片管束以接近60°角组成的等腰三角形“A”型结构构成，“A”型结构两侧分别有5个管束，管束长度为10m。 当乏汽通过联箱流经空冷凝汽器的翅片管束时，由轴流风机吸入的大量冷空气，通过翅片管的外部，与管束内的蒸汽进行表面换热，将乏汽的热量带走，从而使排汽凝结为水。凝结水由凝结水管收集起来，排至凝结水箱。由凝结水泵升压，送往汽机的热力系统，去完成热力循环。 汽轮机的排汽有约70～80%的乏汽在顺流式凝汽器中被冷却，形成凝结水，剩余的蒸汽随后在逆流式凝汽器中被冷却。在逆流管束的顶部设有抽真空系统，能够比较畅通地将系统中空气和不凝结气体抽出，同时空冷凝汽器的管束采用单排管（是目前单排管运行的最大单机容量），有效地防止了冬季运行中因流量不均造成的冻结；在设计中，逆流式凝汽器因为在其中蒸汽和凝结水的流动是逆流的，这样也保证了冷凝水不易在流动过程中发生过冷和冻结。 1 空冷汽轮机和湿冷汽轮机的运行特性比较
阀门强度及严密性试验 a)液体压力试验（强度和严密试验） 1）下列管道所用阀门应逐个进行壳体液压试验，不合格者不得使用； —输送剧毒流体介质、有毒介质、可燃介质管道的阀门； —输送设计压力>1MPa或设计压力≤1MPa且设计温度≤-29℃或>186℃的非可燃介质、无毒介质管道的阀门； 2）设计压力≤1MPa且设计温度为≤-29℃或>186℃的非可燃介质、无毒介质，应从每批抽10%且不少于一个，进行液体压力试验，当不合格时，应再抽查20%，仍有不合格时，则该批阀门不得使用。 3）公称压力<1MPa且公称直径≥600mm的闸阀，可不单独进行液体压力试验，可在系统试压时进行检查。 b)试验要求 1）壳体强度试验 （1）公称压力≤31.4MPa时，试验压力为公称压力的1.5倍； （2）公称压力>31.4MPa时，其试验压力应按表3要求进行； 阀门壳体强度试验压力表3 公称通径（mm）磨损余量(mm) 39.2 49.0 62.7 78.4 54.9 68.7 88.2 107.9 （3）试验介质采用洁净水或煤油。对于奥氏不锈钢阀门，水的氯含量不得超过25PPm。 （4）强度试验最短保持压力的时间，一般阀门应不少于表4的规定。 一般阀门试验最短保压时间表4 公称通径（mm） 试验保压时间（s） 阀体试验 止回阀其它阀类 ≤506015
65-1506060 200-30060120≥350120300 （5）蝶阀壳体强度试验最短保压时间不少于表5的规定。 蝶阀强度实验最短保压时间表5 公称通径（mm）试验保压时间（s） 阀门试验 ≤5015 65-20060 ≥250180 （6）带有蒸汽夹套的阀门，夹套部分应以1.5倍的蒸汽工作压力进行压力试验。 （7）质量标准 ——阀门达到保压时间后，阀体（包括填料函和中口连接处）不得发生渗漏。 —不得发生结构损伤。 2）阀门密封和上密封试验 （1）密封试验指阀门启闭件和阀体等密封面止漏性能的试验。 （2）上密封试验（倒密封试验）指阀杆与阀盖密封面止漏性能的试验。 （3）试验介质：密封试验介质可用洁净水、煤油、空气或其它惰性气体进行试验。用洁净水（对于奥氏体不锈钢阀门，水的氯含量不得超过25mmp。）、煤油等液体作介质时，密封试验压力应符合表6的规定。 （4）介质引入方向和施加压力方向规定： ——规定了介质流通方向的阀门，如截止阀，按流通方向引入介质和施压； ——没有规定介质流通方向的阀门，如闸阀、球阀、蝶阀等，应分别从每端引入介质和施加压力； ——有两个密封面的阀门，如双闸板阀，可向两个密封面之间的腔体引入介
东亚电力（厦门）有限公司#2机组真空检测治理报告 西安世豪电力科技有限公司 2013年7月
工作单位：西安世豪电力科技有限公司工作人员：王鑫.韩从飞.王耀祖 项目负责人：王鑫 工作时间：2013年7月 编制：王鑫
1真空系统查漏目的 1)汽轮机真空系统漏入空气时，由于空气的存在，蒸汽与冷却水的换热系数降低，造 成凝汽器换热效率下降。当漏入空气大，水环真空泵不能够将漏入的空气及时抽走，就会导致机组的排汽压力和排汽温度上升，这样就会降低汽轮机组的效率，同时可导致凝结水溶氧增加，造成低压设备氧腐蚀。因此法规规定，真空下降速度应小于400pa/min，当超过时应查找原因。 2)东亚电力（厦门）有限公司#2机组真空严密性不合格，高达900pa/min，为此委托 我公司进行查漏和治理，通过治理达到要求270 pa/min以下。 2机组概况 1)东亚电力#2号机组汽轮机是配套西门子SGT5-4000F系列燃气轮机用的联合循环汽 轮机。燃机-汽机采用一拖一、单轴布置方式。联合循环汽轮机采用了西门子典型HE型汽轮机结构形式，上海电气电站设备有限公司按照西门子的技术和规范设计制造。 2)汽轮机为SIEMENS公司生产的型号为H30-25，E-30-25-1×12.5（TCF1）三压、再 热、双缸凝汽式汽轮机，室内安装，全周进汽式，无调节级，主要以滑压方式运行，采用高压、中压、低压蒸汽旁路系统。从高压过热器来的主蒸汽经高压缸做功后，经再热冷段在再热器前与中压过热器来的蒸汽汇合后进入再热器，而后经再热热段进入中压缸，做完功后的蒸汽从中压外层进入低压缸，低压过热器来的蒸汽在低压缸内汇合后进入低压缸做功，低压缸排汽轴向排入凝汽器。汽轮机只有一个低压排汽缸，无高、低加等回热系统。机组布置见下图：
真空系统严密性保证措施 一、概述 在汽轮机真空系统严密性试验中，真空下降速度是评价真空系统严密性的重要指标。由于机组真空系统是一个庞大而复杂的管道系统，没有一套科学、实用、可操作的质量保证措施，真空系统严密性很难实现。为确保#1机组真空系统严密性指标控制在0.3KPa/min 以内，我们将采取以下保证措施。 二、组织保证 三、措施保证 1、凝汽器安装 1.1 本台机组凝汽器安装由制造厂派人员进行安装，凝汽器安装质量由制造厂进行控制。 1.2 凝汽器封闭 a.凝汽器接颈内部全面清理，待低压缸具备拼装条件后，开始拆除隔离层。在拆除过 程中，一定要注意不能让物件落入不锈钢管区伤害不锈钢管。 b. 人孔门封闭前必须将结合面清理干净，垫片放置在中间位置，对称紧固螺栓，需经 检查确认、验收合格。 c.抽汽管道及低压缸连接的密封焊需经验收合格。 1.3 设备接口全面检查，封闭备用接口。 设备外部连接管道全部接通后，根据设备接口列表对所有接口逐一检查，是否存在法兰接口不严密或焊接接口漏焊的现象。备用口全部封闭，检查结束办理检查签证单，检查人员在签证单上签字。 2、凝泵安装 2.1 凝泵进出口法兰连接严密，无泄漏。
2.2 凝泵入口滤网上盖垫片完好，螺栓紧固无泄漏。 2.3 出口管道插在滤网后的管道上。 2.4 凝泵盘根水封正常，入口管道疏水阀及放气阀严密无泄漏。 2.5 凝泵的空气管需要符合规范及制造厂要求进行 3、系统管道、阀门安装 3.1系统阀门安装前必须有制造厂出厂厂合格证，并验明无误后方可安装。 3.2阀门安装前必须核对阀门型号与连接方式，真空阀不得以其它型式的阀门代替。 3.3阀门尽可能的使用焊接式，法兰式的螺栓坚固需方向、长短一致，垫片与法兰相配套。 3.4采用法兰连接的阀门，法兰密封面接触良好。在安装法兰连接件时，要仔细检查其接3.5汽水管道法兰垫片采用不锈钢石墨缠绕垫片，安装时冷紧，热态运行时热紧。。 3.6 减少管接头连接，多采用焊接连接。有些小管径管子为拆卸方便，采用管接头连接，就增加了漏点，所以在安装过程中，注意管道走向，在必须采用管接头连接的情况下，尽量采用球形接头的管接头。 3.7 保证热工控制仪表接点的严密性。这些部位较隐蔽，不易看见，所以这些部位安 装时，一定要逐个检查，并办理检查表。 3.8 管道上的热控测点必须和热控专业逐一进行核对，备用口或设计修改取消的热控接口要及时堵上，并在系统图中注明。 3.9保温前焊口要检查，特别是疏放水管道的焊口检查，按系统分列相应的负责人，并附好相应的系统图。 4.低压缸系统 4.1 低压缸中分面平整无变形，严密无泄漏。 4.2 低压缸轴封间隙符合设计要求。 4.3 低压缸防爆门严密无泄漏。 4.4 抽汽管道上的焊缝、阀门、连接法兰严密无泄漏。 4.5 低压缸连通管法兰的坚固确保无泄漏，轴封系统、清洁水系统、疏水立管系统无漏点。 5、真空系统灌水试验
管道强度试验及严密性试验 钢质管道的强度试验在通球、吹扫后进行。根据情况本工程采用分段强度试验。如该管段有阀门，须再将阀门、阀井安装验收合格后进行。强度试验由我公司与监理公司、市质检分站、城市燃气有限责任公司质检联合参加，之后进行严密性试验。 1.1 用于本工程管道强度试验及严密性试验主要设备配置 1、6m3/min、压力为1.6Mpa空压机一台 2、精度等级为0.4级,量程为4.5 Mpa压力表二只 3、4.5Mpa DN80法兰闸阀二只 4、大气空气压力表一只 5、4.5 Mpa DN10针型阀二只 6、0.5oC/格温度计二只 7、试压介质:采用空气为介质 8、试验压力:强度试验压力—6.0 Mpa;严密性试压力—4.6 Mpa 1.2 放散口、加压口的设置及安装 8.2.1放散口的设置及安装： 1、放散口选择在周围建筑少人流稀少的地点，并做好安全防护； 2、放散管口顺气流方向斜指天空； 3、焊接放散管时与主管连接处牢焊加强筋 4、在放散口处设置DN80 4.5 Mpa法兰闸阀一个； 5、在放散口处安装一套温度计装置（温度计装入φ12㎜，长100㎜无缝管内，插入端封焊，顺气流方向斜插入主管不小于主管半径与产管连接处焊牢）。 8.2.2、加压口的设置及安装： 1、加压机与加压口的连接采用钢管焊接，连接时的管道要牢固，不易动；在加压口处设置DN80 4.5 Mpa法兰闸阀一个; 2、在加压口处温度计的设置与放散口设置相同; 3、压力表设置与放散口设置相同;
1.3 强度试验过程及要求 8.3.1、启动空压机,压力缓慢上升,当加压至1.5MPa时,停止升压,稳压半小时,并进行巡线,对管道进行观察,若未发现问题时,便可继续升压至试验压力。见（图3-5）试压曲线图。 8.3.2、当试验力升至3.0 Mpa(误差0.00—0.05 Mpa),待管内温度与外界环境温度相同后,开始读数. 8.3.3、在试验压力下稳压1个小时,无压降为合格。 1.4 严密性试验 钢制管道在强度试验合格后，将管道的压力由放散口缓慢降到2.0 Mpa(误差0.00—0.05 Mpa),进行严密性试验,稳压24小时,无渗漏为合格。见下图试压曲线图（图2.10-4）。
管道气压强度及严密性试验 有些介质的管道不便或不能用液体进行管道的强度及严密性试验时，应对该管道进 行气压强度及严密性试验。 气压试验准备 ●应先检查被试系统，确认整个系统可以在试验以后减压。需专门检查确信 每一个单向阀的下游都有一个阀门可以用来释放系统的压力。在气压试验 中，整个系统，包括单向阀下游的管道，须在规定时减压。 ●在施加任何压力之前，须检查所有的被试验管道和设备，以保证所有的接 头（包括设备上的接头）都紧密连接，所有的系统部件都已有效支承，以 防止在接头失效的情况下，损害邻近的设备和管路。 ●无论何处，不试验的部件应隔离，断开连接和（或）放空。所有接头，包 括焊缝都不可保温。 ●依靠外部固定螺栓来限制压力端受力，不带连接杆的膨胀节须加连接杆以 后才能进行在线系统试验。带连接杆的膨胀节可以进行在线或分开试验。 ●在试验开始前，须检查下列部件是否符合设计标准和图纸说明： ?试验气体：气源，供气流量，压力，温度和洁净度。 ?过压保护：位置，容量和设定压力。 ?使用仪器：压力表的范围和校正日期。 ?盲板的位置（见试压盲板拆装表）。 ?试验平台，包括检查可使用的试验气体压力。 ?系统清洁度的的要求（试验集箱、供气软管等）。 ?如果使用氮气或其它惰性气体进行试验，检查空气质量、通风设备 和监视器。 ?系统部件的温度（系统部件的温度和试验气体的传送温度应在 10°F～100°F之间）。 ●当系统已准备好进行试验时，须通知业主工程师 ●人员安全 ?在压力试验前，区域内的所有人员须离开被试系统18米。 ?试验区域须用警示带或绳索围起来，绳索须挂上危险的标志牌，在 绳索的内侧应安装闪灯（夜间更适用）。人员应用合适的障碍物和防 护用品来保护自己。 ?压力试验排气管要引至空旷处，通风良好，并派有专人看守。
火力发电真空严密性差的危害 1、汽轮机真空严密性差的危害主要表现在以下三个方面，一是真空严密性差时，漏入真空系统的空气较多，射水抽气器或水环真空泵不能够将漏入的空气及时抽走，机组的排汽压力和排汽温度就会上升，这无疑要降低汽轮机组的效率，增加供电煤耗，并可能威胁汽轮机的安全运行，另一方面，由于空气的存在，蒸汽与冷却水的换热系数降低，导致排汽与冷却水出水温差增大。二是当漏入真空系统的空气虽然能够被及时地抽出，但需增加射水抽气器或真空泵的负荷，浪费厂用电及工业用水。三是由于漏入了空气，导致凝汽器过冷度过大，系统热经济性降低，凝结水溶氧增加，可造成低压设备氧腐蚀。 对于汽轮机来说，真空的高低对汽轮机运行的经济性有着直接的关系，真空高，排汽压力低，有效焓降较大，被循环水带走的热量越少，机组的效率越高，当凝汽器内漏入空气后，降低了真空，有效焓降减少，循环水带走的热量增多。通过凝汽器的真空严密性试验结果，可以鉴定凝汽器的工作好坏，以便采取对策消除泄漏点。 因真空系统的漏空气量与负荷有关，负荷不同，处于真空状态的设备、系统范围不同，凝汽器内真空也不同，漏空气量也不同，而且相同的空气漏量，在负荷不同时真空下降的速度也不一样。为此，法规规定，做真空严密性试验时，负荷应在80%额定负荷（有的机组是在额定负荷）下进行。真空下降速度小于 0.4kpa/min为合格，超过时应查找原因。另外，在试验时，当真空低于87kpa，排汽温度高于60℃时，应立即停止试验，恢复原运行工况。.凝结器真空是发电厂重要的监视参数之一，凝结器真空变化对汽轮机安全、经济运行有较大影响，运行试验表明，凝汽器真空每降低1KPa会使汽轮机汽耗增加1.5%～2.5%，发电机煤耗增加0.25%，使循环效率下降，同时汽轮机排汽温度的升高，会引起汽轮机轴承中心偏移，严重时会引起汽轮机的振动。此外，凝汽器真空降低时在保证机组出力不变时，必须增加蒸汽流量，导致轴向推力增大，影响汽轮机安全运行。另一方面，空气漏入凝结水中会使凝结水溶氧不合格，腐蚀汽轮机、锅炉设备，影响机组的安全运行。所以在汽轮机运行过程中，真空是一项非常重要的参数，真空值的高低，直接影响机组的经济性与安全性。凝汽器存气，空气会附着在换热管上，它的传热系数很低，总热阻增加，传热温差增大，端差增大。因为空气 １
①、阀门安装前应作强度和严密性试验，试验介质为自来水，环境温度不得低于5℃； 当环境温度低于5℃时，应采取防冻措施： ②、试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个，无 渗漏及裂纹为合格，如有渗漏或裂纹时，再抽查20%，如仍有时，该批阀门不得使用；对用于主管道的起切断作用的闭路阀门及消防泵房内的所有阀门应逐个进行强度及严密性试验；减压阀及泄压阀应逐个进行功能试验； ③、阀门的强度和严密性试验，应符合如下规定：阀门的强度试验压力为工程压力的 1.5倍，严密性试验压力应为工程压力的1.1倍，试验压力在试验持续时间内应保 持不变，且壳体填料及阀瓣密封面无渗漏，阀门试压的试验持续时间应不少于下表的规定： ④、严密性试验压力为阀门额定工作压力的1.1倍，DN≤50为15S，65~200时为30s， 250~450时为60S； ⑤、强度试验时，阀门应打开，（止回阀应从出水侧进水），严密性试验时阀门应关闭 （止回阀应从进水侧进水）； ⑥、报警阀应逐个进行严密性试验，试验压力为额定工作压力的2倍，保压时间不应 小于5min，阀瓣处无渗漏为合格； ⑦、信号阀应逐个进行严密性试验，试验压力为阀门额定工作压力的1.1倍保压时间 不少于60S，无渗漏为合格； ⑧、闭式喷头严密性试验无渗漏及损伤为合格，应以每批（同牌号、同规格、同型号） 数量中抽查1%,且不得少于5只，试验压力为3.0Mpa，保压时间不得少于3min，当2只及2只以上不合格时，不得使用该批喷头；若仅有1只不合格时，再抽查2%，但不得少于10只，如仍有不合格时，该批喷头不得使用； ⑨、消火栓及水泵接合器强度试验为工作压力的1.5倍，稳压10min，严密性试验为 工作压力，稳压10min。
XXXXXX有限公司 XXXX吨/年XX项目 强度试验和严密性试验 （讨论版） 200x-xx-xx发布 200x-xx-xx实施 XXXXXX有限公司发布
强度试验和严密性试验 化工装置建成投产前或者大检修后，需按规定进行压力试验，它包括强度试验和严密性试验。通过压力试验，能检验容器和管道是否达到耐压强度、严密性、接口或者接头的质量、焊接质量和密封的紧密等，做到及时发现材料和制造过程中存在的问题。 1.化工装置的强度试验 强度试验包括液压试验和气压试验。为了防止试压过程中发生意外，通常采用液压试验，并且液压试压介质一般为洁净水。对奥氏体不锈钢容器和管道系统进行水压试验时，要严格控制水中的氯离子含量＜25mg/L。 1.1 水压试验前的准备工作。 水压试验前，容器和管道系统上的安全装置、压力表、液位计等附件应齐备，并经检查合格。 水压试验前，将不参与水压试验的系统、设备、仪表和管道加盲板隔离。 水压试验 水压试验时应将水缓慢充满容器和管道系统，打开容器和管道系统最高阀门，将滞留在容器和管道内的气体排净。容器和管道外表面应保持干燥，待壁温与水温接近时，方能缓慢升压至设计压力，确认无泄露后继续升压到规定的试验压力，保压10min以上。然后降压至设计压力，保压进行检查，保压时间不少于30min，检查期间压力应保持不变。 检查重点是各焊缝及法兰连接处有无泄露、局部或整体有无变形，大型容器还要检查基础下沉情况。 检查时，用小锤沿焊缝及平行于焊缝15～20mm处轻轻敲打。如出现泄露，不得带压紧固和修理，缺陷排除后，应重新做水压试验。 I
水压试压结束后，打开容器和管道的最低处阀门降压放水，排水时容器顶部的放空阀门一定要打开，防止容器抽瘪，大型设备排水时，应考虑反冲作用力及其他安全注意事项。水放净后，采用压缩空气或惰性气体将其内表面吹干，严防容器和管道内存水。 试验用压力表不得少于两个并检验合格，其精度不低于1.5级，表面刻度值为最大被测压力值的1.5～2倍。压力表应分别装在最高处和最低处，试验压力以最高处的压力读数为准。 压力容器水压试验压力表及管道水压试压压力表 压力容器水压试验压力表 管道水压试压压力表 2.化工装置的严密性试验 严密性（气密性）试验主要检验容器和管道系统各连接部位（包括焊缝、铆接缝和可拆连接）的密封性能，保证容器和管道系统能在使用压力下，保持严密不漏。 II
房山区清苑南街道路工程 (汇商东街～于管营路) 给中水管道工程水压试验方案 编制 审核 北京鑫峰建设投资有限公司 2019年 3月
目录 一．后背及堵板的设计-----------------------------------------------------1 二.进水管路、排气孔及排水孔的设计--------------------------------1 三.加压设备、压力计的选择及安装设计-----------------------------1 四.排水疏导措施----------------------------------------------------------3 五.升压分级的划分及观测制度的规定------------------------------3 六.试验管段的稳定措施和安全措施-----------------------------------3
一、编制说明 （1）、本工程招标文件、设计图纸； （2）、《消防给水及消防栓系统技术规范》GB50974-2014； （3）、《北京市给水排水管道工程施工技术规范》DBJ01-47-2000； （4）、《柔性接口给水管道支墩》10S505； （5）、《混凝土模块式室外给水管道附属构筑物》12SS508； （6）、《给水排水管道工程施工及验收规范》GB50206-2008； （7）、《室外消防栓安装及消防水鹤安装》13S201； （8）、现场情况调查资料； （9）、国家现行施工技术标准、施工及验收规范，工程质量评定标准及操作规程； （10）、以往相似工程的施工经验、施工技术技能等； 二、工程概况 1、房山区清苑南路位于房山区。本项目自北向南分别与汇商东路、规划六十一号路、规划六十二号路、现状黄良路相交，终点接规划于管营路。 2、清苑南街给水工程设计给水管径DN150，设计干管总长758.9m，预留支管管径DN300，设计全长18.6m，预留支管管径DN150，全长约36m。设计管道埋设为0.99~2.98m，管顶最小覆土0.84m，管顶最大覆土2.83m。给水管道采用球墨铸铁管及管件；管道接口采用滑入式T型接口，橡胶圈压缩率34%~40%；管道与蝶阀等管件连接采用法兰连接。设计阀门井8座，排气井2座，消防栓井7座。 3、清苑南街中水工程设计给水管径DN200，设计干管总长757.56m，预留支管管径DN200，设计全长22.58m，预留支管管径DN150，全长约42m。设计管道埋设为1.05~3.08m，管顶最小覆土0.85m，管顶最大覆土2.88m。给水管道采用球墨铸铁管及管件；管道接口采用滑入式T型接口，橡胶圈压缩率34%~40%；管道与蝶阀等管件连接采用法兰连接。设计阀门井8座，排气井2座，取水井1座。 三、给中水管水压试验工作程序
