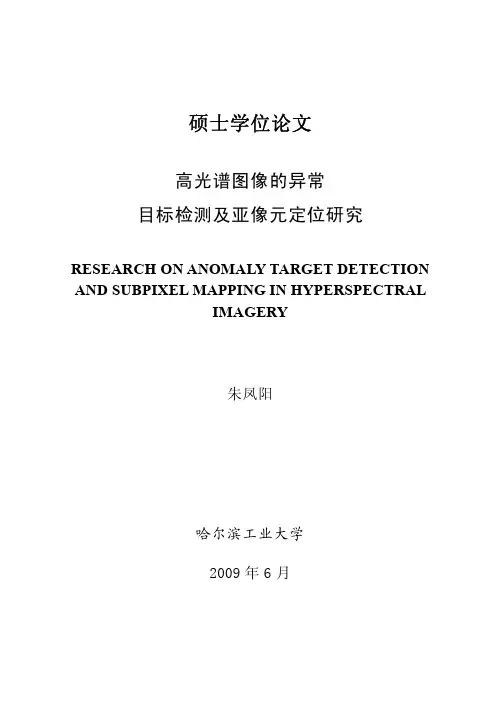

硕士学位论文
高光谱图像的异常
目标检测及亚像元定位研究
RESEARCH ON ANOMALY TARGET DETECTION AND SUBPIXEL MAPPING IN HYPERSPECTRAL
IMAGERY
朱凤阳
哈尔滨工业大学
2009年6月
国内图书分类号：TN911.73 学校代码：10213 国际图书分类号：621.3 密级：公开
硕士学位论文
高光谱图像的异常
目标检测及亚像元定位研究
硕士研究生：朱凤阳
导 师：张钧萍教授
申请学位：工学硕士
学科：信息与通信工程
所在单位：电子与信息工程学院
答辩日期：2009年6月
授予学位单位：哈尔滨工业大学
Classified Index: TN911.73
U.D.C.: 621.3
Dissertation for the Master Degree in Engineering
RESEARCH ON ANOMALY TARGET DETECTION AND SUBPIXEL MAPPING IN HYPERSPECTRAL
IMAGERY
Candidate:Zhu Fengyang
Supervisor:Prof. Zhang Junping
Academic Degree Applied for:Master of Engineering
Specialty:Information and Communication
Engineering
Affiliation: School of Electronics and
Information Engineering
Date of Defence: June, 2009
Degree-Conferring-Institution:Harbin Institute of Technology
哈尔滨工业大学工学硕士学位论文
摘要
遥感平台具有覆盖范围广、作用距离远、执行效率高等方面的优点，有着重要的军事意义和民用价值。随着遥感平台的发展，一些对遥感平台所获图像的处理技术也得到了大力的发展。目标检测技术就是其中一种重点技术，对于图像的解译与后续目标识别有着重要的意义。高光谱图像具有光谱分辨率高、波段宽度窄、信息量大的特点，能够以较高的光谱诊断能力区分和检测地物目标，因此用高光谱图像进行目标检测的研究受到了广泛的重视。然而，由于高光谱图像空间分辨率较低、混合像元普遍存在，异常检测得到的异常目标像素通常是目标成分和背景成分的混合。通常情况下，异常目标的准确空间位置具有很大的利用价值。因此有必要对高光谱图像的异常目标进行检测与亚像元定位研究，这也符合遥感信息定量化的发展趋势。在这样的背景下，本课题进行了以下几个方面的研究。
首先，对高光谱图像的特性和异常检测方法进行了研究。在分析了高光谱图像的谱间相关性和空间相关性后，采用特征提取和特征选择技术以及经典的RX检测算法对高光谱图像进行了异常检测，论文中研究了四种基于特征提取的异常检测算法。
然后，分析了高光谱图像中混合像素的存在原因，并研究了针对混合像素的两项关键技术：光谱解混和亚像元定位。光谱解混技术方面，主要研究了线性光谱混合模型及其在全约束条件下的最小二乘法解法；亚像元定位技术方面，主要分析了高光谱图像的空间相关性，并利用该性质实现了亚像元定位。
最后，对高光谱图像的异常目标检测与亚像元定位方法进行了总体实现。首先，对高光谱图像进行异常检测，提取异常目标区域，然后利用局部目标端元提取和局部光谱解混方法获得目标的解混分量图。最后，利用解混分量图对异常目标进行亚像元定位。实验结果表明，此系统不仅可以检测出高光谱图像中的异常目标信息，而且还可以获得目标的亚像元空间分布信息。
关键词：高光谱图像；异常检测；光谱解混；亚像元定位
哈尔滨工业大学工学硕士学位论文
Abstract
Remote sensing platform has the advantage of broad coverage, long operating distance and high efficiency. Therefore, it has important military significance and civil value. With the development of remote sensing, some technologies about the processing of images obtained by the platforms develop quickly. And target detection technology is one of them. It has important significance to image interpretation and target identification. Due to the high spectral resolution, narrow bandwidth and large amount of information, hyperspectral imagery can be used to distinguish and detect ground targets with quite high diagnostic ability, so the research on target detection over hyperspectral imagery becomes a focus. However, because of the low spatial resolution, there are a large number of mixed pixels exsiting in hyperspectral imagery. The abnormal pixels obtained from anomaly detection are often mixed with background. Usually, accurate spatial information of anomaly targets is of great value. Thus, it’s necessary to research on anomaly target detection and subpixel mapping, which is also consistent with the development trend of remote sensing information rationalization. In this case, following aspects are researched in the thesis.
Firstly, the characteristic of hyperspectral imagery and anomaly detection methods are studied. After analyzing the characteristic of spectral correlation and spatial correlation, we take use of feature extraction, feature selection and classical RX algorithm to carry on anomaly detection in hyperspectral imagery. There are four methods based on feature extraction studied in this thesis.
Then, the reason why mixed pixels exist in hyperspectral imagery is analyzed. And two key technologies: spectral unmixing and subpixel mapping are studied. For spectral unmixing, the linear spectral mixing model and the solution using the method of least squares under the full constrained conditions are studied. For subpixel mapping, spatial correlation is analyzed. And subpixel mapping is carried out using this characteristic.
Lastly, the process of detection and subpixel mapping for anomaly targets in hyperspetral imagery is implemented. First, anomaly detection is carried out and the anomaly targets area is extracted. Second, local target endmember extraction and local linear unmixing is carried out to obtain the unmixed result of targets. Third, subpixel mapping for anomaly targets is carried out on the basis of unmixed result. Thus, we can not only detect the anomaly targets in hyperspectral imagery, but also obtain the subpixel spatial information of anomaly targets.
哈尔滨工业大学工学硕士学位论文
Keywords: hyperspectral image, anomaly detection, spectral unmixing, subpixel mapping
哈尔滨工业大学工学硕士学位论文
目 录
摘要......................................................................................................................I Abstract....................................................................................................................II
第1章绪论 (1)
1.1课题背景及研究意义 (1)
1.2高光谱遥感技术的发展 (2)
1.2.1 成像光谱仪的发展 (2)
1.2.2 高光谱遥感技术的应用发展 (3)
1.3高光谱图像中的目标检测技术 (5)
1.3.1 目标检测技术分类 (5)
1.3.2 异常检测技术 (6)
1.4亚像元定位技术 (8)
1.5论文的研究内容与结构安排 (9)
第2章高光谱图像的异常目标检测算法研究 (10)
2.1高光谱图像的特性分析 (10)
2.1.1 谱间相关性分析 (11)
2.1.2 空间相关性分析 (12)
2.2特征提取 (13)
2.2.1 主成分分析 (14)
2.2.2 核主成分分析 (16)
2.2.3 独立分量分析 (17)
2.2.4 实验结果比较和分析 (19)
2.3基于局部奇异性的特征选择 (20)
2.4高光谱图像的异常检测算法 (22)
2.4.1 RX异常检测算法 (22)
2.4.2 基于特征提取的异常检测算法 (24)
2.5本章小结 (27)
第3章高光谱图像中的混合像元处理技术研究 (28)
3.1端元提取技术 (28)
3.2光谱解混 (29)
3.2.1 线性光谱混合模型 (30)
3.2.2 线性光谱混合模型求解 (31)
哈尔滨工业大学工学硕士学位论文
3.2.3 算法性能评价 (32)
3.3亚像元定位 (35)
3.3.1 空间相关性 (36)
3.3.2 亚像元定位方法 (36)
3.3.3 实验及结果分析 (37)
3.4本章小结 (39)
第4章异常目标检测与亚像元定位的总体实现 (40)
4.1总体流程图 (40)
4.2总体实现及实验结果 (41)
4.2.1 异常检测 (41)
4.2.2 异常目标区域的确定 (44)
4.2.3 异常目标区域的端元提取及光谱解混 (45)
4.2.4 异常目标的亚像元定位 (46)
4.3本章小结 (47)
结论 (48)
参考文献 (50)
攻读学位期间发表的学术论文 (54)
哈尔滨工业大学硕士学位论文原创性声明 (55)
哈尔滨工业大学硕士学位论文使用授权书 (55)
致谢 (56)
哈尔滨工业大学工学硕士学位论文
第1章绪论
1.1 课题背景及研究意义
遥感(remote sensing)一词自1960年正式出现在美国一项军事科研计划中，并于1962年密执安大学等单位举办的第一届环境遥感学术讨论会上正式采用以来，已经成为全球广泛传播的高科技名词术语之一。简单地理解，遥感就是“遥远感知”的意思。“遥感是通过不与物体、区域或现象接触获取调查数据，并对数据进行分析得到物体、区域或现象有关信息的一门科学技术。”[]1遥感平台具有覆盖范围广、作用距离远、执行效率高等方面的优点，有着重要的军事意义和民用价值。随着遥感平台的发展，一些对遥感平台所获的图像的处理技术也得到了大力的发展。目标检测技术就是其中一种重点技术，有着重要的军事意义和民用价值。在军事方面，可以实现对敌对国家和地区地面状况的监视，侦察对方的军事设施，导弹发射井以及在具体的作战当中帮助分析局部的地形等；在民用方面，可以实现森林火险的监测，病虫害的评估以及洪涝灾害的预防、预报等。另外，海洋水色遥感可以对海洋生态系统进行监测，对海洋渔业资源开发以及对海洋环境、海岸冲淤、近岸水体污染状况、赤潮及有害藻类爆发等都有重要的意义。
高光谱传感器(hyperspectral remote sensor)是将成像传感器的空间表示与光谱仪的分析能力结合在一起的遥感仪器，在对目标的空间特征成像的同时，对每个空间像元经过色散形成几百甚至上千个窄波段以进行连续的光谱覆盖，从而形成具有纳米数量级光谱分辨率的遥感数据。它的出现开创了光谱和图像合一进行观测的新方向，是目前国内外在遥感图像处理领域的研究热点之一。
由于具有较高的光谱分辨率，高光谱图像在异常检测方面具有独特的优势，比多光谱图像在遥感地物分类和目标检测识别方面具有更广泛的应用。本来在宽波段遥感中不可检测的物质，在高光谱遥感中能被检测。例如，对于含有多种地物目标的遥感图像，多光谱图像只能区分而无法辨识不同的地物，而高光谱图像不仅可以区分不同的地物，还可以辨识它们。这对利用遥感图像进行目标的检测、识别和跟踪等具有重要的研究价值和应用意义。为了充分利用高光谱图像在异常目标检测方面的优势，我们有必要对高光谱图像的异常检测技术进行研究。
虽然高光谱图像大大提高了图像的光谱分辨率，但其空间分辨率却相对较
哈尔滨工业大学工学硕士学位论文
低，比如说AVIRIS的空间分辨率仅为20m×20m，从而导致混合像素的大量存在，即一个像元可能是几种类别的混合。利用异常检测技术所获得的异常目标像素中往往同时包括目标成分和背景成分。通常情况下，对于我们感兴趣的异常目标，它们的准确空间位置具有很大的利用价值。比如，当要实现军事目标的精确打击时，我们有必要将目标的空间分布信息精确到亚像元级。因此对高光谱图像中的异常目标进行亚像元定位，获得它们亚像元级的空间分布信息，有着重要的意义。
遥感信息的定量化是遥感发展的需要和必然结果。遥感信息的定量化有两重含义，其一是遥感信息在电磁波的不同波段内给出的地表物质的定量的物理量和准确的空间位置。其二是从这些定量的遥感信息中，通过实验的或物理的模型将遥感信息与地学参量联系起来，定量地反演或推算某些地学或生物学的参量[]2。目前遥感信息定量化已引起多种学科和技术领域的广泛关注，正在向实现这一目标前进。显然，对高光谱图像中的异常目标进行检测和亚像元定位符合遥感信息定量化的发展趋势。
本文研究的问题来源于国家自然科学基金资助项目“高光谱与极化SAR图像协同处理关键技术研究”，该课题的研究旨在充分利用高光谱的光谱分辨率优势和空间几何信息等，检测出高光谱图像中的异常目标，并获得它们亚像元级的空间分布信息。
1.2 高光谱遥感技术的发展
遥感技术是过去30-40年内迅速发展起来的一门综合性应用技术。1972年美国发射了第一颗地球资源技术卫星(ERT-1)，标志着地球遥感新时代的开始[]3。在遥感技术的发展经历了全色、彩色摄影、多光谱扫描成像阶段之后，20世纪80年代初期成像光谱概念的出现，使光学遥感进入了一个崭新的阶段—高光谱遥感阶段。
1.2.1 成像光谱仪的发展
高光谱遥感指具有高光谱分辨率的遥感科学和技术，它的基础是测谱学(Spectroscopy)。测谱学早在20世纪初就被用于识别分子和原子及其结构，20世纪80年代才产生成像光谱仪[]4。高光谱遥感技术的发展，从研制第一代航空成像光谱仪算已有约30年的历史，并受到了世界各国遥感科学家的普遍关注。其中一个重要的原因就是，这一技术开拓性的将确定物质或地物性质的光谱与把握其空间和几何关系的图像革命性地结合在一起，它所获取的地球表面图像
哈尔滨工业大学工学硕士学位论文
包含丰富的空间、辐射和光谱三重信息，因而在地质、环境、环境、军事、水文、大气等方面都有着巨大的应用。
1983年世界上第一台成像光谱仪AIS-1由美国喷气推进实验室研制成功，在矿床填图、植物生化组分、水色及大气水分等方面进行了实验，试验结果表明成像光谱在找矿、水环境、生态、大气等定量研究中具有巨大潜力[]5。AIS-1的出现标志着第一代高光谱分辨率传感器面世。除AIS-1外，第一代高光谱成像仪还包括AIS-2。AIS-1和AIS-2的光谱覆盖范围为1.2~2.4μm，一共128个波段。目前国际上正在运行的机载成像光谱仪在几十台左右。具有代表的有光机扫描型的澳大利亚Hymap系统，推帚式成像方式的加拿大CASI系统等。1987年，第二代高光谱成像仪问世。美国宇航局(NASA)喷气推进实验室(JPL)研制的航空可见光/红外成像光谱仪(AVIRIS)是第二代成像光谱仪的代表，它于1987年获得第一幅AVIRIS图像。AVIRIS是首次测量全部太阳辐射覆盖的波长范围(0.4~2.5μm)的成像光谱仪。AVIRIS与AIS的主要区别在于AVIRIS以弹扫式线阵列成像。与AIS传感器相比，AVIRIS在传感器本身、定标、数据系统及飞行高度等方面都有很大的改进，以满足研究人员在科研和应用中对AVIRIS数据质量的要求。第三代高光谱成像仪为克里斯特里尔傅里叶变换高光谱成像仪(FTHSI)，其采用256通道，成像光谱范围为400~1050nm，光谱分辨率为2~10nm，视场角为150°[]6。
由于高光谱遥感具有很高的应用价值和广阔的发展前景，它受到了全球的关注，除了上述提到的美国、澳大利亚和加拿大外，芬兰、法国、德国、日本等国家也纷纷投资对高光谱遥感技术的发展做出了一定的贡献[]7。在国内，成像光谱仪的研制工作紧跟国际前沿技术，目前已跻身国际先进行列。我国先后研制成功了专题应用扫描仪、红光细分光谱扫描仪FIMS、热红外多光谱扫描仪TIMS、19波段多光谱扫描仪AMSS、71波段的模块化航空成像光谱仪MAIS、128波段的OMIS以及244波段的推扫式成像仪PHI等。此外，中国科学院上海技术物理研究所研制的中分辨率成像光谱仪于2002年随“神州”三号飞船发射升空，这是继美国1999年发射MODIS-N(EOS平台)之后第二个将中分辨率成像光谱仪送上太空的国家。使我国成为世界上第二个拥有航天载成像光谱仪的国家。图像的清晰度和层次与美国MODIS-N上同类分辨率的相同通道的质量相当，达到了世界先进水平[]8。
1.2.2 高光谱遥感技术的应用发展
高光谱遥感以其纳米级的光谱分辨率和在可见光到短波红外甚至热红外波
哈尔滨工业大学工学硕士学位论文
段的超多波段成像特点，引起了广大从事遥感技术和应用人士的高度重视，遥感应用领域也更加拓宽。目前，高光谱图像在军事、民用领域都发挥着重要的作用。
(1)军事领域
科学技术是第一生产力。科学技术的最新成果往往首先应用于军事，是军事成为科学技术成就应用最快的一个领域，高光谱成像技术也是为满足军事上的需求而发展起来的。目前，高光谱图像在军事领域，比如说奇异目标检测[]9、目标识别[]10、反伪装[]11和战场侦察[]12等方面都发挥着巨大的作用。
高效安全的地雷探测，特别是小体积反步兵的地雷探测，一直是军事领域中的难点，下面以地雷检测为例，说明高光谱图像在军事领域的应用[]13。
根据隐藏性，地雷可分为掩埋雷和地表放置雷。对于掩埋雷，利用高光谱技术探测的依据为：自然情况下，大颗粒土壤总置于上层，小颗粒土壤置于底部。在掩埋地雷的过程中，底部小颗粒土壤翻至表层。因此可以根据粗、细土壤在光谱反射率、辐射率等方面表现出的差异来鉴定有无掩埋雷。对于掩埋在草地中的地雷，由于土壤中的地雷的阻隔，上、下土层水分不流通，从而导致反射率、辐射率与其他草地表面出现反射率、辐射率的改变。从而可以通过高光谱成像来检测掩埋雷。
对于投放于地表的小地雷，可以直接利用高光谱成像技术进行探测，并且由于地雷表面都具有一定几何形状，还可以利用空间图像信息辨别地雷，但要求有较高的空间分辨率。
(2)民用领域
军事技术与民用技术是科学技术两个不同的应用领域。一项新的科学技术成就的出现，往往同时具有提高社会生产力、为人类造福和形成新的战争手段、增强作战能力的双重可能性。同样，高光谱图像技术除了在军事领域有广泛的应用外，在民用领域也体现了巨大的应用潜力，比如植被调查、城市调查、生态环境调查、医学诊断、毒品监控、深空探测等。
随着工业化和城市化的高速发展，大气污染在许多城市和大型厂矿日益严重，已经成为一个威胁人类健康，阻碍经济发展的不利因素。对大气污染状况进行调查和监测是有效治理大气污染必须解决的问题。本文主要以高光谱图像在大气监测方面的应用为例来说明高光谱图像的民用价值。
我国大气污染遥感始于20世纪80年代末，到90年代初得到较广泛开展，目前主要包括3个方面：一是通过遥感图像上植物的季节规律变化和遭受污染后的反应差异，如盛业华等[]14根据山西某矿区杨树的光谱测试叶绿素指数和常
哈尔滨工业大学工学硕士学位论文
规大气监测数据，建立了该区NDVI 与大气综合指数之间的经验关系。二是利用遥感技术监测大气污染与污染源，如邓孺孺等[]15用ASD 连续光谱仪对北京市典型大气污染的散射光谱进行了对空测试并首次将大气污染信息定量地从地面地物信息中分解出来，得到较高分辨率的人为气胶浑浊度及其空间分布结果，做出研究区大气污染累加浓度分布场影像图。三是以地面采样的分析结果作为参照量，与遥感图像相结合进行相关分析，如进行津渤环境遥感试验时，曾采集树木叶测定其硫、含氮量，以及树皮的PH 值，分析氯气、酸雾、二氧化硫的污染[]16。
1.3 高光谱图像中的目标检测技术
1.3.1 目标检测技术分类
高光谱图像包含了观测场景中的空间信息和光谱信息，具有“图谱合一”的特性。它使本来在宽波段遥感中不可探测的物质，在高光谱遥感中能被探测。与一般的图像目标检测相比，高光谱图像目标检测除了可以利用空间信息之外，还可以利用光谱信息。研究表明许多地表物质的吸收特征在吸收峰深度一般的宽度为20~40nm 。而成像光谱系统获得的连续波段宽度一般都在10nm 以内，因此这种数据能以足够的光谱分辨率区分出那些具有诊断性光谱特征的地表物质，这也是高光谱技术用于探测甚至识别地物的物质基础。
根据有无目标的先验知识，可以分为有监督目标检测和无监督目标检测。有监督目标检测，如果已知目标光谱特性，那么主要是利用匹配滤波的概念，通过与先验光谱匹配来检测目标。典型算法有自适应匹配滤波器[]17，检测表达式如式(1-1)。
11T T s x y s s
??Γ=Γ)) (1-1) 式中s 是目标光谱，从光谱库或训练得到；?Γ
是背景协方差矩阵最大似然估计，x 是观察点的光谱。类似的算法有光谱角匹配(Spectral Angle Match ，SAM)[]18，其表达式如式(1-2)。式中x 代表代匹配光谱，s 代表目标光谱。的值代表匹配程度，越大说明待匹配光谱越接近已知的目标光谱。
SAM D 1/21/2()()T SAM T T s x D s s x x = (1-2)
哈尔滨工业大学工学硕士学位论文
如果背景空间已知，可用正交投影算法。典型的有正交子空间投影(Orthogonal
Subspace Projection ，
OSP)算法[]19，其表达式如式(1-3)。式中1()T T B P I B B B B ⊥?=?为正交投影算子，B 为背景光谱空间。
T B T B s P x L s P s
⊥⊥= (1-3) 无监督目标检测也称为异常检测，它是在未知目标光谱特性条件下的检测方法[]20。本文主要研究异常检测。异常检测又可分为两类，一类是从图像数据中获取目标物的后验信息，而直接将与局部或全局整体数据统计特性不同的位置判为异常目标，另一类则在运算过程中先以无监督的方式从图像数据中获取目标或背景光谱特征的后验信息，再使用类似于光谱匹配的方法进行检测，这种获取后验信息的检测方法扩展了有监督检测方法的能力，但是，获取的目标物后验信息的可信度直接影响检测精度。
依据成像分辨率和目标大小的关系，高光谱图像的目标检测可分为纯像元目标检测和亚像元目标检测。纯像元目标检测假设目标所在的像素位置为目标信号所独占。最早出现的纯像元目标检测方法是基于整波形特征的光谱曲线匹配方法，它通过计算光谱向量之间的夹角来衡量待检测像素光谱与已知目标光谱之间的相似程度，从而进行判定该像素是否含目标成分。实际上目标和背景本身由于受到大气传输，成像系统等各方面的影响，有很大的不稳定性，相同的目标在不同地点、不同时刻，成像可能会有很大差异，仅仅是光谱匹配显然是不合适的。亚像元目标指目标所在的像素位置除了目标成分外，还混合有背景成分。为了获得目标的精确信息，例如目标成分在所占像素中的混合比例以及目标的亚像元空间分布信息，我们有必要引入光谱混合模型，这也是本论文的重要研究内容之一。
1.3.2 异常检测技术
异常检测实质上是一种特殊的目标检测，它是在未知目标光谱特性条件下的检测方法。很多情况下，要想获取目标的先验信息非常困难。首先，从光谱库的角度来说，目前还缺少完备且实用的光谱数据库。现有光谱数据库的主要来源是通过地面测量、实验室测量或航空遥感数据获得，由于地物种类的丰富多彩和测量条件的变化多端，要想获得完备的地物波谱数据需要巨大的工作量，因此这些数据库在波谱的数量和种类上还不足以支持广泛的遥感应用。其次，缺少准确的反射率反演算法。计算反射率的过程较为复杂，受到太阳角度、混合点、大气垂直温度分布、观测角度以及水气、混合气体和气溶胶的吸收等诸
哈尔滨工业大学工学硕士学位论文
多因素的影响。它们都会给转换过程带来误差，目前为止还没有非常行之有效
的计算方法。最后，地面真实测量在实际应用(例如战场侦查)中几乎不可实现。
以上因素都将导致先验光谱信息的获取成为目标检测的难点，因此高图像异常
检测技术成为遥感应用研究的重点[]21。
高光谱图像异常通常是指光谱异常，异常检测算子能够在没有先验信息的
条件下检测与周围环境存在光谱差异的目标(例如：在自然背景中的人造目标)。
通常，有两种形式的光谱异常：全局光谱异常和局部光谱异常。全局异常是针
对整幅图像而言，与整个图像的其他波谱存在差异的区域。而局部光谱异常则
被定义为与邻近像素点在光谱上有差异的区域。
高光谱遥感图像的异常检测，最初采用的方法是通过通道筛选、数据合成
并人工解译的方式进行。随着遥感数据的增多，遥感手段的丰富，这种半自动
工解译方式显然已经不合适了。采用计算机技术的自动检测方法得到了快速发
展。Reed和Yu研究的RX算法目前仍然是比较经典的一种异常检测算法[]22。它
是一种恒定虚警概率的检测算法，在满足算法的假设条件的前提下，适合于背
景比较简单且服从局部高斯分布的奇异目标检测。当在背景非常复杂的情况下，
图像的正态适应度较差，因此检测效果也较差。为了克服RX算法的限制，很多
学者研究了一些其他算法。比如说，Stein等人给出了一种新的判据[]23，采用背
景的协方差矩阵和均值向量来描述背景，进而实现异常检测，并进一步证明了
该准则与RX算法在检测单像素时是等价的。Kwon等引进核函数概念对RX检测
算子进行改进，研究了非线性形式的RX算子，并且研究了子空间分离的自适应2425。RXD(RX Detector)主要是基于样本协方差矩阵，只考虑数异常检测算法[,]
据的二阶统计信息。Chein-I Chang等用样本相关矩阵代替样本协方差矩阵，同
时考虑高光谱图像数据的一阶信息和二阶信息，研究了CRXD(Causal RX
Detector)，通过实验证明，相对RXD而言，CRXD能更有效的捕捉图像中光谱的变化[]26。考虑到高光谱图像中噪声等因素的影响，同时很多感兴趣目标通常以低概率、小数目的形式存在，因此Chein-I Chang等研究了基于高阶统计的异
2728。谷延锋等引入核主成分分常检测算法并通过实验证明了其性能的优越性[,]
析，并利用高阶统计信息，取得了不错的检测性能[]29。
此外，作为目标标检测技术的一种特殊情况，异常检测与目标检测之间并
没有本质的区别。因此，许多目标检测算法都可以移植成为异常检测算法，但
是需要通过提取图像的后验信息来实现。后验信息是相对于先验信息研究的，
指提取的是图像的波谱数据(例如端元)。提取后验信息的主要方法有光谱解混
合中的端元提取技术。利用提取的图像端元作为后验信息构建算子的优势就在
哈尔滨工业大学工学硕士学位论文
于：它是光谱数据的直接反映，容易与场景中的具体特征相联系，更贴近实际。
目前所研究的异常检测算法一般都只适合于简单的地物背景。但实际上，一幅图像中，往往包含多种不同的复杂背景形态。复杂背景的影响是制约异常检测的一个重要原因。如何将复杂背景简单化，是提高异常检测算法性能的一个突破点。
1.4 亚像元定位技术
虽然高光谱图像大大提高了图像的光谱分辨率，但其空间分辨率却相对较低，因此，高光谱图像中通常包括了纯净像元和混合像元。实际应用中，分析者往往需要高光谱图像的亚像元级信息，包括混合像素内包含哪些地物类别、各地物类别所占的混合比例、各地物在混合像素内的空间分布信息。亚象元定位技术主要解决最后一个问题。亚像元定位可以定义为：将像元切割成更小单位并将具体地物类别相应的分配到这些较小像元中的过程。此概念最早在1997年由Atkinson研究[]30。
目前，在这一技术的研究领域中，国外已经开展了许多相关方面的工作。例如：Tatem等利用Hopfield神经网络模型对输出的神经元采用约束能量最小的原则进行亚像元定位的求解[]31；Verhoeye等利用线性优化理论，将亚像元的定位问题转化为线性规划问题[]32；Merten等将BP神经网络模型引入，通过调整网络结构，训练初始分类影像获得亚像元定位结果[]33；同时，Merten等还将小波变换[]34与遗传算法[]35等引入了亚像元定位的求解过程中；Teerasit等利用马尔可夫随机场模型获得了亚像元定位结果[35]；凌峰等结合亚像元定位的理论模型，研究了一种新的元胞自动机模型解决了亚像元定位问题[36]；吴柯等研究了一种基于进化Agent技术的亚像元定位模型[]38。
高光谱遥感技术能够借助丰富的光谱信息，反映地物间的细微差异，这对于在图像上仅覆盖很少几个像元甚至不足一个像元的小目标的探测非常有利。虽然利用异常检测技术能够检测出高光谱图像中的异常信息，但由于高光谱图像的空间分辨率较低，这些包含异常信息的像素往往是目标成分和非目标成分的混合。通过异常检测，无法确定目标成分在一个像素内所占的比例大小和在一个像素内的亚像元空间分布信息。要确定某种地物在单个像素中的比例大小，或者说混合比例，目前常用的方法是利用光谱解混技术。通过光谱解混技术可以确定异常目标在每个像素内的混合比例，但却仍无法得知在小于一个像素范围内的空间分布情况。本文将通过对空间相关性的利用，来实现亚像元级的空间定位。
哈尔滨工业大学工学硕士学位论文
1.5 论文的研究内容与结构安排
高光谱图像中不仅包含空间信息，而且还包含观测场景中的光谱信息，在异常检测方面具有独特的优势。论文主要利用高光谱的光谱分辨率优势和空间几何信息，旨在检测出高光谱图像中的异常目标信息，并获得它们亚像元级的空间分布信息。具体研究内容包括异常检测技术、光谱解混技术和异常目标的亚像元定位技术。论文共分四章。
第1章主要介绍了课题背景及研究意义，概述了高光谱遥感技术的发展及目标检测技术研究进展与亚像元定位技术等。
第2章首先对高光谱图像的特性进行了分析，研究了PCA、KPCA、ICA 三种特征提取技术；然后，针对异常检测的目的，研究了衡量二维图像数据中奇异性大小的局部奇异性算法；最后，在此基础上研究了四种异常检测算法。
第3章主要针对高光谱图像中混合像素普遍存在的情况，进行了两项亚像元级处理的关键技术研究。第一项关键技术是光谱解混技术，主要解决高光谱图像中混合像元中各混合地物的丰度系数的求解问题。本章主要研究了线性光谱混合模型及其在全约束条件下的最小二乘法解法。另一项是亚像元定位技术，主要是在解混分量图的基础上，利用空间相关性，获取混合地物中各端元成分的亚像元空间分布信息。为验证本章中算法的合理性和可行性，针对每一项关键技术，各利用普通模拟数据和包含异常目标的模拟数据进行了相关实验。实验结果表明，这些算法切实可行。
第4章在前面2章研究的基础上，对高光谱图像中的异常目标检测及亚像元定位方法进行了总体实现，并利用真实的高光谱图像数据进行了实验论证。
哈尔滨工业大学工学硕士学位论文
第2章 高光谱图像的异常目标检测算法研究
高光谱图像使本来在宽波段遥感中不可探测的物质，在高光谱遥感中能被探测，在目标检测方面体现了巨大的潜力和优势。由于待检测的目标在整幅高光谱图像中通常比较小，并且无法事先知道其光谱曲线等先验信息，所以需要用到异常检测的方法。本章首先对高光谱图像的特性进行分析和特征提取，然后在此基础上，研究了四种异常检测算法。
2.1 高光谱图像的特性分析
图2-1为一幅高光谱图像示意图。
图2-1 高光谱图像示意图
由图2-1可看出，通过高光谱传感器(即成像光谱仪)获得的高光谱图像是三维立体图像，在普通的二维图像基础上，又多了一维光谱信息。经国际遥感界共识，光谱分辨率在(λ110?λ是总的光谱范围)数量级范围内的称之为多光谱遥感(Multispectral)，这样的遥感器在可见光和近红外光谱区内只有几个波段，如MSS 、TM 、SPOT 和HRV 等传感器；光谱分辨率在数量级范围内的称之为高光谱(Hyperspectral)遥感λ210?[]39。高光谱图像精细的光谱分辨率能够反映地物光谱的细微特征。但同时，高光谱图像的数据量非常巨大，不便于进行异常目标的检测。为了有针对性的对高光谱图像进行处理，获得更好的效果，我们将分析高光谱图像的特性。高光谱图像最为突出的是图像的相关性，包括谱间相关
哈尔滨工业大学工学硕士学位论文
性和空间相关性。
2.1.1 谱间相关性分析
谱间相关性是指每个谱段光谱图像的同一空间位置像素具有相似性。产生这种相似性的原因主要有两点：(1)光谱图像的每个波段图像的像素值，是相同区域地物在各个波段的反射值，它们是具有相关性的，其相关性的强弱在很大程度上取决于光谱分辨率；(2)不同波段的图像所覆盖的地面目标相同，因此它们具有相同的空间拓扑结构。
式(2-1)中的可用来代表高光谱图像第i 个波段和第()r i 1i +个波段之间的相关性。其中M ，N 代表高光谱图像每个波段的总行数和总列数，代表第i 个波段的灰度平均值，代表第i 个波段中第x 行第y 列处像素的灰度值。
()u i (,)i Y x
y 111[(,)()][(,)(1)]
()()M N i i x y Y x y u i Y x y u i r i u i +==??+=∑∑ (2-1)
图2-2显示了一幅真实的高光谱图像中的第20波段和第120波段。其中数据来自美国圣地亚哥的海军军事基地，一共126个波段，本实验截取了其中一个100×100大小的区域。后文一律称为圣地亚哥军事高光谱图像/数据。
a) 第20波段 b) 第120波段
图2-2 真实高光谱图像 图2-3反映了该幅高光谱图像相邻波段之间的相关性大小。图2-3中，纵坐标的范围为0.99~1，也就是说，每两个相邻波段之间的相关性系数均接近于1。由此证明，高光谱图像具有较强的谱间相关性。
哈尔滨工业大学工学硕士学位论文
波段相关性
图2-3 高光谱图像相邻波段的相关性
2.1.2 空间相关性分析
空间相关性是指每个波段图像中某一像素与其相邻像素之间的相似性。 图像自相关函数定义为
(,)(,)(,)r m n f x y f x m y n dxdy =++∫∫ (2-2)
对公式(2-2)进行归一化和离散化处理后，有
11
211[(,)][(,)](,)[(,)]M N f f x y M N
f x y f x y u
f x m y n u R m n f x y u
====?++?=?∑∑∑∑ (2-3) 其中，M N ×为图像的大小，为图像灰度的平均值，即 f u 111(,)M N f x y u M N ===×∑∑f x y
(2-4)
将，时的自相关函数的取值，即相邻两个像素之间的相关函数的值称为子相关函数，记作1m =1n =(1,1)R ρ，(1,1)R ρ=。从自相关函数的定义，可以得出ρ是一个在0和1之间的数值。
对于高光谱图像数据而言，自相关函数代表的是单一波段光谱图像的空间相关性。我们选取图2-2所示高光谱图像的若干波段进行测试，测得自相关系数结果如图2-4。由图可知，高光谱图像的子相关函数基本都大于0.9，由此可以证明高光谱图像的相邻像素间具有较强的空间相关性。
