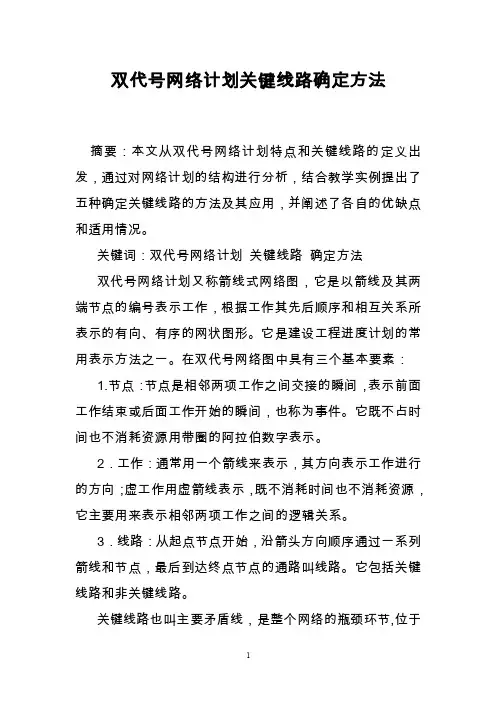

注：1、时间间隔全部为零的线路即为关键线路。
2、①关键线路上的工作即为关键工作；②总时差最小（Tp=Tc时为零）的工作即为关键工作。
注：一定要紧抓上诉两条判定特性。

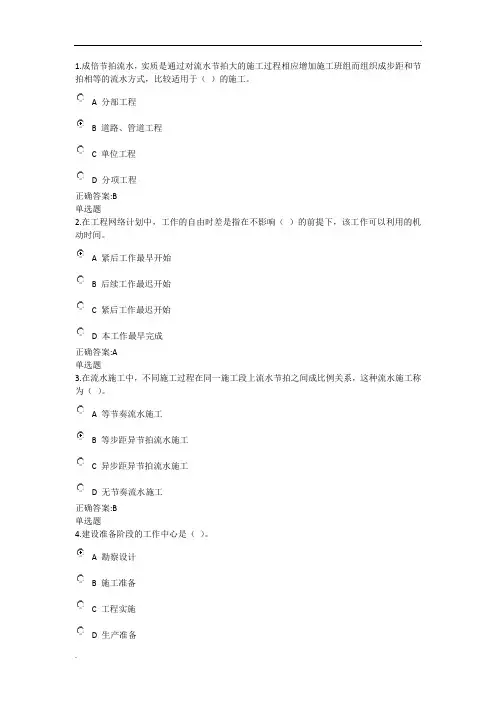

例题1、工程网络计划中，关键线路是指（A、B、D）的线路。
A、,
B、单代号搭接网络计划中时间间隔全部为零。
C、双代号时标网络计划中没有波形线。
D、双代号网络计划中没有虚工作。
E、双代号网络计划中工作持续时间总和最大。
F、单代号网络计划中由关键工作组成。
注：D选项只针对双代号网络计划才成立。
例题2、在工程网络计划中，关键线路是指（A）的线路。
A、单代号网络计划中时间间隔全部为零。
B、}
C、单代号搭接网络计划中时距总和最大。
D、双代号网络计划中由关键节点组成。
E、双代号时标网络计划中无虚箭线。
例3、在工程网络计划中，关键工作的特点是（C）
A、关键工作一定在关键线路上。
B、关键工作的持续时间最长。
C、关键工作的总时差最小。
D、关键工作持续时间最短。
例4、…
例5、在网络计划中，关键工作是指（A、C）的工作。
A、单代号网络计划中最迟完成时间与最早完成时间相差最小。
B、双代号时标网络计划中工作箭线上无波形线。
C、单代号搭接网络计划中最迟开始时间与最早开始时间相差最小。
D、双代号网络计划中两端节点均为关键节点
E、单代号搭接网络计划中与紧后工作之间时距最大。

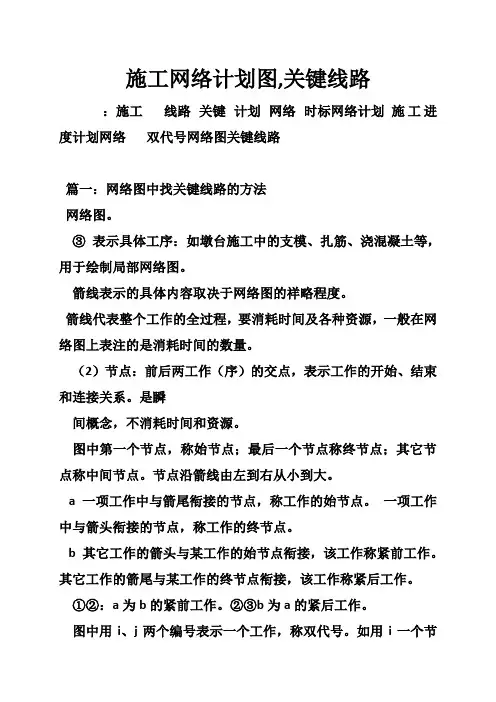

网络图。
③表示具体工序：如墩台施工中的支模、扎筋、浇混凝土等，用于绘制局部网络 图。 箭线表示的具体容取决于网络图的祥略程度。 箭线代表整个工作的全过程，要消耗时间及各种资源，一般在网络图上表注的是消耗时间的数量。 （2）节点：前后两工作（序）的交点，表示工作的开始、结束和连接关系。是瞬间概念，不消耗时间和资源。 图中第一个节点，称始节点；最后一个节点称终节点；其它节点称中间节点。节点沿箭线由左到右从小到大。 a 一项工作中与箭尾衔接的节点，称工作的始节点。 一项工作中与箭头衔接的节点，称工作的终节点。 b 其它工作的箭头与某工作的始节点衔接，该工作称紧前工作。 其它工作的箭尾与某工作的终节点衔接，该工作称紧后工作。 ①②：a为b的紧前工作。②③b为a的紧后工作。 图中用i、j两个编号表示一个工作，称双代号。如用i一个节点序号表示一项工作，则称单代号。在此先介绍双代号网络图的绘制。 （3）线路：line
指网络图中从原始节点到结束节点之间可连通的线路。 a 两节点间的通路称线段。 b 需工作时间最长的线路，称关键线路。①②④⑤⑥ c位于关键线路上的工作称关键工作。 3虚箭线的运用： 从上面的图家可以看到一种虚箭线，它表示的是虚工作，是一项虚设的工作。其作用是为了正确的反映各项工作之间的关系，虚工作即不占用时间也不消耗资源。如上例中的虚工作仅表示扎筋1和扎筋2之间的关系。即扎筋2不仅应支模2后开始，同时也应在扎筋1之后才能开始。 又例：a的紧后是c、d，b的紧后是d。绘制网络关系图： A B C D 引入虚箭线表示a、d的关系。同时要注意半约束关系的绘制方法 先绘制a的紧后工序c，b的紧后工序d，然后运用虚箭线表示出a和d的关系。两工作的前后约束关系不一样，不能画在一个始（或终）节点上。 c的紧前工作是a、b，d的紧前工作是b。 A B C D
第四章施工进度网络计划、关键节点和线路的保证措施 4.1 施工进度网络计划 4.1.1 总体施工进度计划安排原则 1、结合本标段工程实物量的分布特点，满足招标文件安全、质量要求并符合业主对本标段工程总工期及节点工期要求； 2、根据施工队伍的专业优势，经济、合理地进行施工组织； 3、选择先进、合理、安全、可靠的施工方案； 4、各工序尽量平行作业，达到紧凑、合理，缩减工期占用； 5、施工进度指标、总体进度计划、各工序的循环作业时间、配套设备和劳动力的生产能力为基础，以类似工程经验作参考。 4.1.2 主要分项工程施工进度指标 1、开挖施工循环作业指标 依据隧洞小断面施工特点，开挖施工单循环易控制在2.0～2.5m，本工程施工开挖循环作业指标见“Ⅲ级围岩单循环作业时间表、Ⅳ级围岩单循环作业时间表、Ⅴ级围岩单循环作业时间表”。如下： Ⅲ级围岩单循环作业时间表
Ⅳ级围岩单循环作业时间表
Ⅴ级围岩单循环作业时间表
2、二衬施工循环作业指标 本工程二次衬砌单循环作业指标，见二次衬砌单循环作业时间表。 二次衬砌单循环作业时间表 4.1.3 总体施工进度指标 依据各主要分项工程循环进度指标，拟制定本工程主要工程项目总体施工进度指标，具体见“分项工程进度指
标表”。 分项工程进度指标表 4.2工期计划 1、总体思路 总体思路：工期安排以无条件满足投标承诺为前提，根据本工程实际情况进行细化，以既满足投标书承诺，又使资源配置合理，施工进度要求与施工能力及施工水平相匹配，以创造较好的社会效益、经济效益及技术效益。 工期目标：原水输水隧洞两头掘进，里项支洞施工到与原水输水隧洞交叉口后往进出口方向同时开挖掘进。合同工期为650天，计划施工开工日期2016年11月1日，计划完工日期为2018年7月23日，计划总工期为630天，满足合同工期要求。 2、施工进度网络横道图
第四章施工进度网络计划、关键节点与线路得保证措施 4、1 施工进度网络计划 4、1、1 总体施工进度计划安排原则 1、结合本标段工程实物量得分布特点,满足招标文件安全、质量要求并符合业主对本标段工程总工期及节点工期要求; 2、根据施工队伍得专业优势,经济、合理地进行施工组织; 3、选择先进、合理、安全、可靠得施工方案; 4、各工序尽量平行作业,达到紧凑、合理,缩减工期占用; 5、施工进度指标、总体进度计划、各工序得循环作业时间、配套设备与劳动力得生产能力为基础,以类似工程经验作参考。 4、1、2 主要分项工程施工进度指标 1、开挖施工循环作业指标 依据隧洞小断面施工特点,开挖施工单循环易控制在2、0～2、5m,本工程施工开挖循环作业指标见“Ⅲ级围岩单循环作业时间表、Ⅳ级围岩单循环作业时间表、Ⅴ级围岩单循环作业时间表”。如下: Ⅲ级围岩单循环作业时间表 Ⅳ级围岩单循环作业时间表
Ⅴ级围岩单循环作业时间表 2、二衬施工循环作业指标 本工程二次衬砌单循环作业指标,见二次衬砌单循环作业时间表。 二次衬砌单循环作业时间表
4、1、3 总体施工进度指标 依据各主要分项工程循环进度指标,拟制定本工程主要工程项目总体施工进度指标,具体见“分项工程进度指标表”。 分项工程进度指标表 4、2工期计划 1、总体思路 总体思路:工期安排以无条件满足投标承诺为前提,根据本工程实际情况进行细化,以既满足投标书承诺,又使资源配置合理,施工进度要求与施工能力及施工水平相匹配,以创造较好得社会效益、经济效益及技术效益。 工期目标:原水输水隧洞两头掘进,里项支洞施工到与原水输水隧洞交叉口后往进出口方向同时开挖掘进。合同工期为650天,计划施工开工日期2016年11月1日,计划完工日期为2018年7月23日,计划总工期为630天,满足合同工期要求。 2、施工进度网络横道图
3、施工进度网络图或带关键线路的横道图及相关说明 1.1工期安排 本工程计划施工总工期不超过 175日历天。拟计划安排开工日期：2016年10月1日，竣工日期：2017年3月24日，总工期为175日历天。施工总工期不得超过175日历天。具体开工日期按甲方安排，施工按发包人，总包等要求配合入场施工。 我公司经详细的排定施工计划，将总工期控制在规定时间内，对确保工期有一定的把握。开工后的前5天我方进场，进行工序交接，在现场对照施工图放线，办理相关手续，给现场施工创造便利条件。工程后期约5天为分项报验、卫生清理、电器及设备试运行准备充分的时间。具体的施工进度计划安排详见图表。 施工中以关键线路和次关键线路为线索，并确定关键线路上的任务为里程碑任务（详见施工进度网络图），按照在网络计划中的安装以及后期为工程创造条件，作为重点控制对象。在施工中要针对不同阶段的重点和施工时的相关条件，制定施工细则与作业方案，通过更加具体的分析研究和平衡协调，达到保证工期控制点的实现。 中标后项目部将进一步深化进度计划，排出影响落实关键节点的因素，提出针对性措施，并落实于人，每周出周计划。进一步落实控制措施，运用计划进行跟踪检查等手段，保证整个工程的按 时完成。 1.2工序时间参数安排及关键线路
2 1.2.1施工总进度控制计划网络图
3 1.2.2施工总进度计划控制计划横道图
1.3确保关键节点工期控制措施 在保证工程质量的前提下，要加快施工进度并取得较好的经济效益，除了提高机械化施工的程度，还必须采用科学的施工技术措施与充足的、有一定技术素质的劳动力。 1、按施工阶段分解，突出关键控制节点 以关键线路和次关键线路为线索，按照在网络计划中的安装以及后期为工程创造条件，作为重点控制对象。在施工中要针对不同阶段的重点和施工时的相关条件，制定施工细则与作业方案，通过更加具体的分析研究和平衡协调，达到保证工期控制点的实现。 对影响施工进度的关键工序，项目经理必须亲自组织力量，加班加点进行突击，有关的责任管理人员要跟班管理，确保关键工序按时完成。在施工期间，项目部技术管理人员将进一步深化进度计划，重点排出关键节点，排出影响落实关键节点的因素，提出针对性措施，并规定最终落实的上下期限，每周排周计划。总之，运用计划，检查手段，循环递进，确保关键节点的落实，保证整个工期的落实。 （1）制定涵盖整个工程各项内容的网络计划，明确各主导工序的完成时间，从总体上把握工程的进度。 （2）将整体工程划分为若干工程段，规定各工程段的完成时间，并针对各工程段的特点，分工种制定详细的作业计划。 （3）严格按照计划安排生产并随时检查进展情况。 （4）每周定时召开项目生产会，对一周的生产情况进行汇报总结，对进度的完成情况进行综合分析，找出原因并针对情况整改。 （5）根据工程的实际情况不断调整和完善各层次计划，使计划能切实指导施工的开展。 2、专业工程分解，确定交接日期 在相同专业和同工种的任务之间进行综合平衡；在不同专业或不同工种和任务之间，要强调相互之间的衔接配合，确定相互间交接日期，强调为下道工序服务，并严格执行耽误下道工序而造成的窝工及关键线路上的损失惩罚制度。强化工期严肃性，保证工程进度不在本工序造成延误。 （1）定期对工人进行工期教育，强化工人的时间观念。 （2）灵活机动的安排人力，采取阵地战与游击战相结合的策略指导施工。 （3）划分施工区域，采取分片包干的办法组织施工，提倡打歼灭战，不给后续工序留尾巴。 3、保证施工进度的具体措施 3.1确保工期的组织措施 我公司充分认识到本工程项目的重要性与工期的紧迫性，为此组建了具有丰富现场管理经验的、强有力的项目经理部。在项目经理的统一领导下，精心组织、精心安排。提倡前道工序为后道工序服务、与其他分包方相协调的思想，在保证工程质量的前提下，用下列措施保证投标工期的实现：1）劳动力的投入是保证工期的关键，因此当本工程的工作面一旦形成，立即按序调集劳动力，按总进度的控制，做好后备劳动力的调集工作。在施工高峰时，视具体情况统一调度机械设备与劳动力。
施工总进度计划与措施及网络图 3.1工期目标 本工程工期响应招标文件的要求，全部工程200日历天完工并达到竣工验收条件。 3.2施工总进度计划编制依据和原则 3.2.1编制依据 施工招标文件设计图纸、现场踏勘及标前答疑资料，与本工程相关的现行工程施工规范，公司的类似工程施工经验和施工能力。3.2.2编制原则 （1）按照招标文件有关施工工期的各项要求，结合本工程的具体情况，合理安排，确保工程总工期，在不增加工程成本、不降低施工质量的前提下力争提前竣工，投入使用，早日发挥工程效益。 （2）施工总进度计划的安排，总体上应做到统筹兼顾、结合实际、确保质量、施工安全、经济合理。 （3）合理划分施工段，各分部分项工程有机结合，流水作业。 3.3主要分项工程进度计划
主要分项工程进度计划 3.4工期网络图如下：
3.5现场技术组织 （1）熟悉图纸及会审，是技术工作的重要环节。 （2）结合技术条件和装备情况，提出技术措施。 （3）原材料、半成品进场后，有试验机构进行抽样检验，签发配料单，控制质量，分析整理资料，为工程提供先决条件和可靠数据。 （4）进行技术交底，让每个参与的人员了解图纸要求，施工方法、技术措施，做到人人目标明确，逐级进行针对性的交底。 （5）按照设计图纸的全部要求、做法、设计说明以及各项技术标准和规定，组织施工，不得随意改变。如果发现图纸有问题，或发生材料代用，或施工工艺有更改等情况，必须会同施工、设计和建设、建立单位进行技术核定，所有变更了的图纸，均是施工依据，应纳入工程档案。 （6）贯彻质量第一和预防为主的方针,严格执行施工验收规范、操作规程和质量检验评定标准，建立技术复核制度，在施工过程中加强自检和互检，质量检查部门掌握、分析质量动态，查出问题，限期解决。 （7）工地技术人员必须随时随地做好安全生产。 （8）根据工程的结构和式样、工艺要求、施工能力等，确定施工工艺，不可生搬硬套。 （9）工地施工由参建单位配合作战，协同完成。 （10）搞好原始资料和技术档案。
§5-1 网络图的概念及其参数计算
③表示具体工序：如墩台施工中的支模、扎筋、浇混凝土等，用于绘制局部网络图。 箭线表示的具体内容取决于网络图的祥略程度。 箭线代表整个工作的全过程，要消耗时间及各种资源，一般在网络图上表注的是消耗时间的数量。（2）节点：前后两工作（序）的交点，表示工作的开始、结束和连接关系。是瞬间概念，不消耗时间和资源。 图中第一个节点，称始节点；最后一个节点称终节点；其它节点称中间节点。节点沿箭线由左到右从小到大。 a 一项工作中与箭尾衔接的节点，称工作的始节点。 一项工作中与箭头衔接的节点，称工作的终节点。 b 其它工作的箭头与某工作的始节点衔接，该工作称紧前工作。 其它工作的箭尾与某工作的终节点衔接，该工作称紧后工作。 ①②：a为b的紧前工作。②③b为a的紧后工作。 图中用i、j两个编号表示一个工作，称双代号。如用i一个节点序号表示一项工作，则称单代号。在此先介绍双代号网络图的绘制。 （3）线路：line 指网络图中从原始节点到结束节点之间可连通的线路。 a 两节点间的通路称线段。
b 需工作时间最长的线路，称关键线路。①②④⑤⑥ c位于关键线路上的工作称关键工作。 3虚箭线的运用： 从上面的图中大家可以看到一种虚箭线，它表示的是虚工作，是一项虚设的工作。其作用是为了正确的反映各项工作之间的关系，虚工作即不占用时间也不消耗资源。 如上例中的虚工作仅表示扎筋1和扎筋2之间的关系。即扎筋2不仅应支模2后开始，同时也应在扎筋1之后才能开始。 又例：a的紧后是c、d，b的紧后是d。绘制网络关系图： A B C D 引入虚箭线表示a、d的关系。同时要注意半约束关系的绘制方法 先绘制a的紧后工序c，b的紧后工序d，然后运用虚箭线表示出a和d的关系。两工作的前后约束关系不一样，不能画在一个始（或终）节点上。 c的紧前工作是a、b，d的紧前工作是b。 A B C D 总结：两工作的前约束关系不一样，不能画在一个始节点上； 两工作的后约束关系不一样，不能画在一个终节点上。
图2-1进度计划网络图 划工期是170d，在第75天进行进度检查时发现：工作A 开工。由于工作B是关键工作，所以它拖后15d将导致总
1.为使本单项工程仍按原工期完成，必须调整原计划，问应如何调整原计划， 才能既经济又保证整修工作在计划的170d内完成，列出详细调整过程并计算经调整后，所需投入的赶工费用。 2.重新绘制调整后进度计划网络图，并列出关键线路（以工作表示）。 【答案】 1.(1)目前总工期拖后15d，此时关键线路为：B→D→H。 ①工作B赶工费率最低，故先对工作B持续时间进行压缩： 工作B压缩5d，因此增加费用为：5×200=1000元； 总工期为：185-5=180d； 关键线路为：B→D→H。 ②剩余关键工作中，工作D赶工费率最低，故应对工作D持续时间进行压缩。工作D压缩的同时，应考虑与之平等的各线路，以各线路工作正常进展均不影响总工期为限。 工作D只能压缩5d，因此增加费用为：5×300=1500元； 总工期为：180-5=175d； 关键线路：B→D→H和B→C→F→H。 ③剩余关键工作中，存在三种压缩方式：同时压缩工作C、工作D；同时压缩工作F、工作D；压缩工作H。 同时压缩工作C和工作D的赶工费率最低，故应对工作C和工作D同时进行 压缩。 环球网校学员专用资料第2页/共12页
环球网校学员专用资料第3页 /共12页 工作C 最大可压缩天数为3d ，故本次调整只能压缩3d ，因此增加费用为：3×100+3×300=1200元； 总工期为：175-3=172d ； 关键线路：B→D→H 和B→C→F→H 两条。 ④剩下关键工作中，压缩工作H 赶工费率最低，故应对工作H 进行压缩。工作H 压缩2d ，因此增加费用为：2×420=840元；总工期为：172-2=170d 。 通过以上工期调整，工作仍能按原计划的170d 完成。(2)所需投入的赶工费为：1000+1500+1200+840=4540元。2.调整后的进度计划网络图如图2-2 所示： 图2-2调整后的进度计划网络图 调整后其关键线路为：A→B→D→H 和A→B→C→F→H 。【例题4】【背景资料】 某公司中标某沿海城市一栋办公楼工程，该公司进场后，给整个工程各工序
§5-1 网络图的概念及其参数计算 一网络图的基本概念：conception of network ※1 网络图：是一种表示整个计划中各道工序（或工作）的先后次序，相互逻辑关系和所需时间的网状矢线图。 从定义可以看出，网络图应该能够反映出各工序的施工顺序，相互关系。 例：现需要预制两片钢筋混凝土主梁、每片主梁的预制工作均有支模板、扎钢筋、浇混凝土三道工序，施工顺序为：支模（a）扎筋（b）浇混凝土（c）。将这个项目按先梁1后梁2的顺序绘制成网络图为： 模1筋1 模2混凝土1 筋2混凝土2 主梁预制概念图 从这个例子可以看出主梁2的支模应在主梁1支模完成之后，才能开工，而扎筋2必须在扎筋1和支模2都完成后，才能开始施工。表示出了支模1、支模2、扎筋1和扎筋2之间的相互逻辑关系。绘图时可用a1、a2代替支模1和支模2 。 ※ 2 构成网络图的三要素： （1）箭线（工序、工作）work 在网络图中，带箭头的线段，称箭线，可表示下列项目： ①表示单位工程：如路线、隧道、桥梁等，绘制总网络图。 ②表示分部工程：如路线施工中的路面、路基、桥梁上、下部等，用于绘制分部 网络图。 ③表示具体工序：如墩台施工中的支模、扎筋、浇混凝土等，用于绘制局部网络 图。 箭线表示的具体内容取决于网络图的祥略程度。
箭线代表整个工作的全过程，要消耗时间及各种资源，一般在网络图上表注的是消耗时间的数量。 （2）节点：前后两工作（序）的交点，表示工作的开始、结束和连接关系。是瞬间概念，不消耗时间和资源。 图中第一个节点，称始节点；最后一个节点称终节点；其它节点称中间节点。节点沿箭线由左到右从小到大。 a 一项工作中与箭尾衔接的节点，称工作的始节点。 一项工作中与箭头衔接的节点，称工作的终节点。 b 其它工作的箭头与某工作的始节点衔接，该工作称紧前工作。 其它工作的箭尾与某工作的终节点衔接，该工作称紧后工作。 ①②：a为b的紧前工作。②③b为a的紧后工作。 图中用i、j两个编号表示一个工作，称双代号。如用i一个节点序号表示一项工作，则称单代号。在此先介绍双代号网络图的绘制。 （3）线路：line 指网络图中从原始节点到结束节点之间可连通的线路。 a 两节点间的通路称线段。 b 需工作时间最长的线路，称关键线路。①②④⑤⑥ c位于关键线路上的工作称关键工作。 3虚箭线的运用：
网络图。 ③表示具体工序：如墩台施工中的支模、扎筋、浇混凝土等，用于绘制局部网络 图。 箭线表示的具体内容取决于网络图的祥略程度。
箭线代表整个工作的全过程，要消耗时间及各种资源，一般在网络图上表注的是消耗时间的数量。 （2）节点：前后两工作（序）的交点，表示工作的开始、结束和连接关系。是瞬间概念，不消耗时间和资源。 图中第一个节点，称始节点；最后一个节点称终节点；其它节点称中间节点。节点沿箭线由左到右从小到大。 a 一项工作中与箭尾衔接的节点，称工作的始节点。 一项工作中与箭头衔接的节点，称工作的终节点。 b 其它工作的箭头与某工作的始节点衔接，该工作称紧前工作。 其它工作的箭尾与某工作的终节点衔接，该工作称紧后工作。 ①②：a为b的紧前工作。②③b为a的紧后工作。 图中用i、j两个编号表示一个工作，称双代号。如用i一个节点序号表示一项工作，则称单代号。在此先介绍双代号网络图的绘制。 （3）线路：line 指网络图中从原始节点到结束节点之间可连通的线路。 a 两节点间的通路称线段。 b 需工作时间最长的线路，称关键线路。①②④⑤⑥ c位于关键线路上的工作称关键工作。 3虚箭线的运用：
从上面的图中大家可以看到一种虚箭线，它表示的是虚工作，是一项虚设的工作。其作用是为了正确的反映各项工作之间的关系，虚工作即不占用时间也不消耗资源。 如上例中的虚工作仅表示扎筋1和扎筋2之间的关系。即扎筋2不仅应支模2后开始，同时也应在扎筋1之后才能开始。 又例：a的紧后是c、d，b的紧后是d。绘制网络关系图： A B C D 引入虚箭线表示a、d的关系。同时要注意半约束关系的绘制方法 先绘制a的紧后工序c，b的紧后工序d，然后运用虚箭线表示出a和d的关系。两工作的前后约束关系不一样，不能画在一个始（或终）节点上。 c的紧前工作是a、b，d的紧前工作是b。 A B C D 总结：两工作的前约束关系不一样，不能画在一个始节点上； 两工作的后约束关系不一样，不能画在一个终节点上。 两工作的前约束关系一样画在一个始节点上； 两个工作的后约束关系一样画在一个终节点上。 二网络图的绘制方法： 1 绘图规则： （1）正确反映各工序之间的先后顺序和相互逻辑关系。
附件1 施工进度计划和进度网络图、施工进度横道图 第一节施工进度安排 1.1总工期 本标段计划开工日期：2001年11月18日，计划竣工日期2004年3月9日。 计划总工期：27.7个月，比合同总工期28个月提前9天竣工。 1.2施工准备 根据本工程的工程规模、特点以及业主对本工程的工期要求，本标段新七道梁隧道进、出口、竖井及风道工程施工准备期均安排1.4个月，即2001年11月18日～2002年1月1日；路基土石方工程及涵洞施工准备期为3.4个月，即2001年11月18日～2002年3月1日。准备期内主要工作包括三通一平，即路通、电通、水通、场地平整；人员、设备的调遣；各类生产、生活设施的修建，为新七道梁隧道进口、出口、竖井以及两端路基、中桥、涵洞的施工提供充分的条件。 1.3 隧道进度总体安排 根据新七道梁隧道的工程规模、特点及工期要求，综合考虑我公司的施工技术、机械设备装备水平，隧道进口、竖井、出口均作为施工作业点，竖井作业点进入正洞内拟掘进25m2的小导洞，并在正洞内全断面扩挖405m的III类围岩，为隧道进口有导洞扩挖提高进度及保工期创造有利条件。隧道仰拱及其填充（或铺底）、中心水沟与开挖平行作业，并保持时间间距一个月左右；隧道二次衬砌及边沟与仰拱及其填充（或铺底）、中心水沟平行作业，并保持时间间距一个月左右；隧道二次衬砌完成后，开始施
工路面、侧沟及装修工程，以便缩短工期，满足本标段工期要求。 1.3.1隧道开挖及初期支护 a、隧道进口段2485m（K21+440~K18+955）（其中无导洞K21+440~K20+160、有导洞K20+160~K18+955）开挖及初期支护进度计划： 2002年1月1日～2003年11月30日 计划工期：690个工作日 进度指标（无导洞）： Ⅰ类围岩45m/月Ⅱ类围岩60m/月 Ⅲ类围岩120m/月Ⅳ类围岩150m/月 进度指标（有导洞）： Ⅰ类围岩90m/月Ⅱ类围岩120m/月 Ⅲ类围岩200m/月Ⅳ类围岩220m/月 b、竖井工区405m（K18+550~K18+955）导洞扩挖初期支护进度计划： 2003年4月10日～2003年8月24日 计划工期：135个工作日 进度指标：Ⅲ类围岩90m/月 c、隧道出口段1180m（K17+370～K18+550）开挖及初期支护进度计划： 2002年1月1日～2002年11月15日 计划工期：315个工作日 进度指标：Ⅰ类围岩45m/月Ⅱ类围岩60m/月
施工进度网络计划、关键节点和关键线路的保证措施
第四章施工进度网络计划、关键节点和线路的保证措施 4.1 施工进度网络计划 4.1.1 总体施工进度计划安排原则 1、结合本标段工程实物量的分布特点，满足招标文件安全、质量要求并符合业主对本标段工程总工期及节点工期要求； 2、根据施工队伍的专业优势，经济、合理地进行施工组织； 3、选择先进、合理、安全、可靠的施工方案； 4、各工序尽量平行作业，达到紧凑、合理，缩减工期占用； 5、施工进度指标、总体进度计划、各工序的循环作业时间、配套设备和劳动力的生产能力为基础，以类似工程经验作参考。 4.1.2 主要分项工程施工进度指标 1、开挖施工循环作业指标 依据隧洞小断面施工特点，开挖施工单循环易控制在2.0～2.5m，本工程施工开挖循环作业指标见“Ⅲ级围岩单循环作业时间表、Ⅳ级围岩单循环作业时间表、Ⅴ级围岩单循环作业时间表”。如下： Ⅲ级围岩单循环作业时间表
Ⅳ级围岩单循环作业时间表 Ⅴ级围岩单循环作业时间表
2、二衬施工循环作业指标 本工程二次衬砌单循环作业指标，见二次衬砌单循环作业时间表。 二次衬砌单循环作业时间表
4.1.3 总体施工进度指标 依据各主要分项工程循环进度指标，拟制定本工程主要工程项目总体施工进度指标，具体见“分项工程进度指标表”。 分项工程进度指标表 4.2工期计划 1、总体思路 总体思路：工期安排以无条件满足投标承诺为前提，根据本工程实际情况进行细化，
以既满足投标书承诺，又使资源配置合理，施工进度要求与施工能力及施工水平相匹配，以创造较好的社会效益、经济效益及技术效益。 工期目标：原水输水隧洞两头掘进，里项支洞施工到与原水输水隧洞交叉口后往进出口方向同时开挖掘进。合同工期为650天，计划施工开工日期2016年11月1日，计划完工日期为2018年7月23日，计划总工期为630天，满足合同工期要求。 2、施工进度网络横道图
§5—1 网络图得概念及其参数计算
③表示具体工序：如墩台施工中得支模、扎筋、浇混凝土等，用于绘制局部网络图。 箭线表示得具体内容取决于网络图得祥略程度. 箭线代表整个工作得全过程,要消耗时间及各种资源，一般在网络图上表注得就是消耗时间得数量。 （２）节点：前后两工作（序）得交点，表示工作得开始、结束与连接关系。就是瞬间概念，不消耗时间与资源。 图中第一个节点，称始节点;最后一个节点称终节点;其它节点称中间节点。节点沿箭线由左到右从小到大。 a 一项工作中与箭尾衔接得节点,称工作得始节点. 一项工作中与箭头衔接得节点，称工作得终节点. b 其它工作得箭头与某工作得始节点衔接，该工作称紧前工作。 其它工作得箭尾与某工作得终节点衔接，该工作称紧后工作。 ①②：a为b得紧前工作。②③b为a得紧后工作。 图中用i、j两个编号表示一个工作，称双代号。如用i一个节点序号表示一项工作，则称单代号.在此先介绍双代号网络图得绘制。 （３）线路:ｌｉnｅ 指网络图中从原始节点到结束节点之间可连通得线路。 a 两节点间得通路称线段. ｂ需工作时间最长得线路，称关键线路。①②④⑤⑥
c位于关键线路上得工作称关键工作。 3虚箭线得运用： 从上面得图中大家可以瞧到一种虚箭线,它表示得就是虚工作,就是一项虚设得工作.其作用就是为了正确得反映各项工作之间得关系，虚工作即不占用时间也不消耗资源。 如上例中得虚工作仅表示扎筋1与扎筋２之间得关系。即扎筋2不仅应支模２后开始,同时也应在扎筋1之后才能开始。 又例：ａ得紧后就是ｃ、d，b得紧后就是ｄ。绘制网络关系图: A B C D 引入虚箭线表示ａ、d得关系。同时要注意半约束关系得绘制方法 先绘制a得紧后工序c,b得紧后工序ｄ,然后运用虚箭线表示出a与ｄ得关系。两工作得前后约束关系不一样，不能画在一个始(或终)节点上。 c得紧前工作就是a、ｂ,ｄ得紧前工作就是ｂ。 A B C D 总结：两工作得前约束关系不一样，不能画在一个始节点上; 两工作得后约束关系不一样，不能画在一个终节点上。 两工作得前约束关系一样画在一个始节点上；
精心整理第四章施工进度网络计划、关键节点和线路的保证措施 4.1施工进度网络计划 4.1.1总体施工进度计划安排原则 1、结合本标段工程实物量的分布特点，满足招标文件安全、质量要求并符合业主对本标段工程总工期及节点工期要求； 2、根据施工队伍的专业优势，经济、合理地进行施工组织； 3、选择先进、合理、安全、可靠的施工方案； 4 5 1 如下：
2
4.1.3总体施工进度指标 依据各主要分项工程循环进度指标，拟制定本工程主要工程项目总体施工进度指标，具体见“分项工程进度指标表”。 4.2 1 以既满足 2018年7月23 2
施工进度网络横道图
1、依据本工程施工设计图，根据现场实际情况和业主的安排，进一步优化和及时编制实施性施工组织设计，落实重点工程及关键技术项目的施工方案，科学、合理地调配各种生产资源。 2、在施工过程中，及时详尽地组织技术交底，阐明设计意图和细化或示范工艺操作流程。现场广泛开展技术革新和科研工作，对重点项目邀请设计、科研单位联合攻关。 3、建立从经理部到现场各项目队的生产调度指挥系统，实行微机动态网络管理。全面及时掌握并处理影响施工进度的关键问题，对工程交叉和施工干扰加强指挥与协调，对重大关键问题超前研究，制订措施，及时配置或调整人、财、物、机，保证工程的连续性和均衡性。 字， 动红旗”和在经济上予以表彰奖励。 4.2.4确保工期的设备物资措施 1、抓关键、保重点，加强宏观控制，重点工程重点突出。针对本标段的特点，从设备配备上和队伍的选择上，都要严格挑选。在人员、资金、物资、机械上优先保证，做到尽快施工。 2、调动足够的机械设备，保证工程施工进度的需要。 3、做好设备的选型及配件供应工作，设备的选型力求实用、多效、耐用，防止待机误工，在施工中要备足易损件，做到随坏随修。 4、抓好材料的采购、储备和供应工作，确保进度和季节性施工需要，同时合理安排施工顺序，坚决杜绝返工和窝工现象的出现。
三、施工总进度（包括施工进度计划横道图、网络图）及保证措施 1、施工进度计划目标 根据招标文件工期要求： 计划工期：365日历天（不得低于现行定额工期的80%，低于80%，招标人应按合同约定支付赶工费）。 计划开工日期：2018年09月21日； 计划竣工日期：2019年09月20日。 实际开工日期以监理单位通知为准。 2、进度计划风险分析 根据招标文件、设计文件资料、现场调查的实际情况，我方认为进度计划风险主要包括以下容： 2.1 技术风险 严密的技术管理与合理的技术方案是项目成功与否的重要因素，尤其对施工进度有很重要的影响。材料供应及施工过程中发现质量问题而出现返工现象，也会影响到工期。 2.2 资源、资金风险 资源、资金不能满足施工进度要求时，会影响计划的顺利实施。 2.3 施工组织管理风险 1. 在施工安排中，若不能合理地安排好非关键工序的施工将会影响到关键工序的正常施工。 2. 施工组织和管理不科学，资源、资金不能发挥最大效能也会影响工期。
3. 项目管理的手段及方法不当将会影响到计划进度的正常实施。 3、工程进度保证措施 本工程将以工期的保证措施作为重点实施部分，在工期保证体系中，分析影响工程进度的主要因素分析，做好深化设计工作，采取组织管理、劳动力、材料供应措施、协调、工期检查、落后赶工等有效措施确保工程进度。 3.1 工期保证体系 3.2 工程进度保证手段循环图 3.3 做好深化设计工作 由于本工程在施工过程中将会涉及到大量施工图纸的深化性设计，因此深化设计对工程是比较重要的方面。
1. 深化设计保障体系 针对本工程在施工过程中部分设计方案需要进一步完善，项目部建立了一套完善的深化设计保障体系。 1) 派专业设计人员进驻现场，在现场进行深化设计与施工的技术衔接工作。 2) 确定设计工作与施工管理工作的衔接方式。 3) 规深化设计程序，施工班组遇所需要解决的设计问题，须统一采用洽商文字以及图纸形式上报设计和业主商讨解决。 2. 实施细则 在保障体系健全的基础上，我方针对本工程，设计了如下具体实施细则： 1) 就施工图纸缺陷、设计图的做法不明之处等问题由技术员向专业设计人员咨询，经设计人员确认后实施深化设计。当我方设计人员都无法确认时，技术设计部会与原设计方联系，一起商讨补充设计方案，经设计方与业主确认后，方可向施工班组作技术交底。 2) 施工管理人员在实际施工过程中，必须将现场实测尺寸与蓝图尺寸相比较，有出入的地方在相应的图纸上标注清楚，交由技术员统一调整进行深化设计。 3) 现场如遇到需修改或变更原设计方的施工图纸时，必须用书面文字及图纸形式征求原设计方意见，并保证符合当地设计规和要求，在征得设计方同意后，方可修改。 4) 需要先做翻样的施工部位，必须请原设计单位认可。 5) 对业主提出的修改意见，本着对业主高度负责的精神，我司会反复研究设计修改意见的合理性，提出多种方案与原设计方共同探讨，力争做到优化合理。 6) 主要材料（如地砖、玻璃）等成品、半成品和购入的成品等，我司将先
§5-1网络图的概念及其参数计算 一网络图的基本概念：conception of network ※1网络图：是一种表示整个计划中各道工序（或工作）的先后次序，相互逻辑关系和所需时间的网状矢线图。 从定义可以看出，网络图应该能够反映出各工序的施工顺序，相互关系。 例：现需要预制两片钢筋混凝土主梁、每片主梁的预制工作均有支模板、扎钢筋、浇混凝土三道工序，施工顺序为：支模（a）扎筋（b）浇混凝土（c）。将这个项目按先梁1后梁2的顺序绘制成网络图为： 主梁预制概念图 模1筋1 模2混凝土1 筋2混凝土2 从这个例子可以看出主梁2的支模应在主梁1支模完成之后，才能开工，而扎筋2必须在扎筋1和支模2都完成后，才能开始施工。表示出了支模1、支模2、扎筋1和扎筋2之间的相互逻辑关系。绘图时可用a1、a2代替支模1和支模2。※2构成网络图的三要素： （1）箭线（工序、工作）work 在网络图中，带箭头的线段，称箭线，可表示下列项目： ①表示单位工程：如路线、隧道、桥梁等，绘制总网络图。 ②表示分部工程：如路线施工中的路面、路基、桥梁上、下部等，用于绘制分部 网络图。 ③表示具体工序：如墩台施工中的支模、扎筋、浇混凝土等，用于绘制局部网络 图。 箭线表示的具体内容取决于网络图的祥略程度。
箭线代表整个工作的全过程，要消耗时间及各种资源，一般在网络图上表注的是消耗时间的数量。 （2）节点：前后两工作（序）的交点，表示工作的开始、结束和连接关系。是瞬间概念，不消耗时间和资源。 图中第一个节点，称始节点；最后一个节点称终节点；其它节点称中间节点。节点沿箭线由左到右从小到大。 a一项工作中与箭尾衔接的节点，称工作的始节点。 一项工作中与箭头衔接的节点，称工作的终节点。 b其它工作的箭头与某工作的始节点衔接，该工作称紧前工作。 其它工作的箭尾与某工作的终节点衔接，该工作称紧后工作。 ①②：a为b的紧前工作。②③b为a的紧后工作。 图中用i、j两个编号表示一个工作，称双代号。如用i一个节点序号表示一项工作，则称单代号。在此先介绍双代号网络图的绘制。 （3）线路：line 指网络图中从原始节点到结束节点之间可连通的线路。 a两节点间的通路称线段。 b需工作时间最长的线路，称关键线路。①②④⑤⑥ c位于关键线路上的工作称关键工作。 3虚箭线的运用：

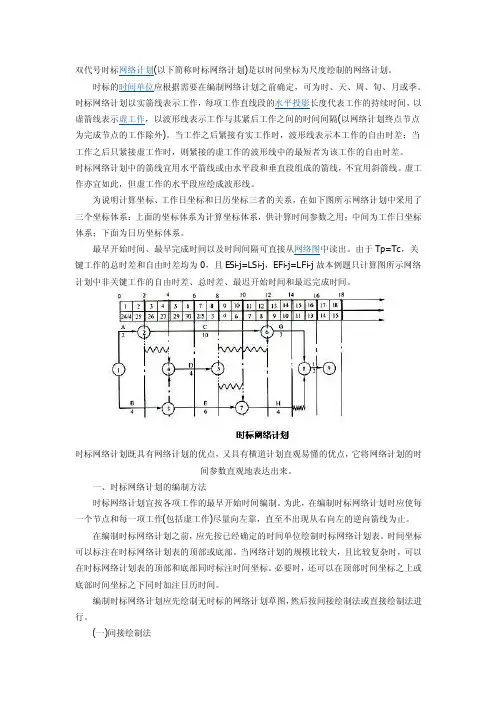

网络计划的基本原理 利用网络图的形式表达工程中的工作组成以及相互间的及逻辑关系，经过计算分析，找出关键工作和关键线路，并按照一定目标使网络计划不断完善，以选择最优方案；在计划执行过程中进行有效的控制和调整，力求以较小的消耗取得最佳的效益。 网络计划的特点： 横道计划法: 优点：简单、明了、直观；各项工作的起点、持续时间、工作进度、一目了然; 流水情 总工期况表示清楚，资源计算便于据图叠加。 缺点：不能反映各工作间的联系与制约关系；不能反映哪些工作是主要的、关键的，看不出计划的潜力网络计划法 优点：组成有机的整体，明确反映各工序间的制约与依赖关系; 能找出关键工作和关键线路，便于管理人员抓主要矛盾; 便于资源调整和利用计算机管理和优化。 缺点：不能清晰地反映流水情况、资源需要量的变化情况。 几个概念： 1、网络图：是由箭线和节点按照一定规则组成的、用来表示工作流程的、有向有序的网状图形。 2、网络计划：用网络图表达任务构成、工作顺序并加注工作的时间参数的进度计划。 3、网络计划技术：用网络计划对工程的进度进行安排和控制，以保证实现预定目标的科学的计划管理技术。 网络图的基本类型： 1、双代号网络图：两个圆圈和一个箭线表示一项工作的网状图 2、单代号网络图：一个圆圈表示一项工作，箭线表示顺序的网状图 1、箭线 作用：一条箭线表示一项工作（施工过程、任务） 特点：消耗资源（如砌墙：消耗砖、砂浆、人工）消耗时间有时不消耗资源，只消耗时间 2.节点：用圆圈表示，表示了工作开始、结束或连接关系。 特点：不消耗时间和资源。 3、节点编号 作用：方便查找与计算，用两个节点的编号可代表一项工作。 编号要求：箭头号码大于箭尾号码，即：j > i 编号顺序：先绘图后编号；顺箭头方向；可隔号编。 4.虚工作：时间为零的假设工作。用虚箭线表示； 特点：不消耗时间和资源。 作用：确切表达网络图中工作之间相互制约、相互联系的逻辑关系。 5、线路与关键线路：关键线路：时间最长的线路（决定了工期）。次关键线路：时间仅次于关键线路的线路。关 键工作：关键线路上的各项工作。 双代号网络图的绘制 （一）绘图规则：1.必须正确已定的逻辑关系一一受人员、工作面、施工顺序等要求的制约2．在一个网络图中，只能有一个起点节点，一个终点节点。 起点节点：只有外向箭线，而无内向箭线的节点； 终点节点：只有内向箭线，而无外向箭线的节点。 3．严禁出现循环回路4．不允许出现相同编号的工作。5．不允许有双箭头的箭线和无箭头的线段. 6．严禁有无箭尾节点或无箭头节点的箭线。 二）绘图的要求与方法：1．尽量采用水平、垂直箭线的网格结构（规整、清晰） 2．交叉箭线及换行的处理：（尽量不交叉）3．起点节点有多条外向箭线、终点节点有多条内向箭线时，可采用母

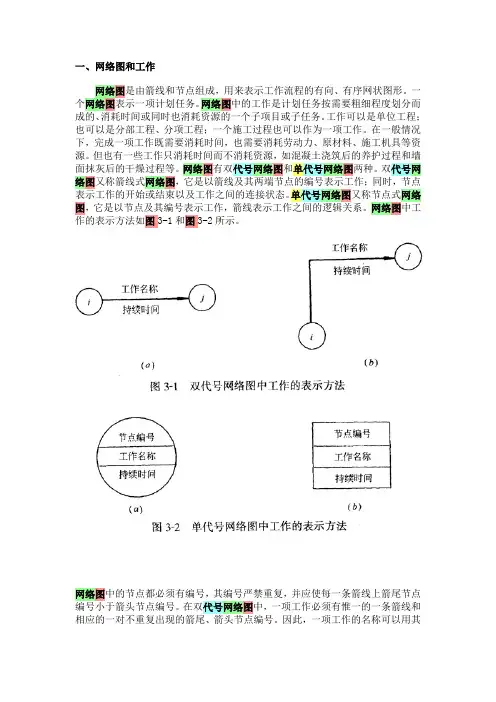

网络图(Network planning)是一种图解模型，形状如同网络，故称为网络图。网络图是由作业（箭线）、事件（又称节点）和路线三个因素组成的。 根据网络图中有关作业之间的相互关系，可以将作业划分为：紧前作业、紧后作业和交叉作业。 1、紧前作业，是指紧接在该作业之前的作业。紧前作业不结束，则该作业不能开始。 2、紧后作业，是指紧接在该作业之后的作业。该作业不结束，紧后作业不能开始。 3、平等作业，是指能与该作业同时开始的作业。 4、交叉作业，是指能与该作业相互交替进行的作业。 下图1反映了网络图中各作业之间的关系。假定C作业为该作业。 图示 其中，A作业为C作业的紧前作业。B、C、D三作业同时开始，B、D作业为C作业的平行作业。 E作业在C作业完成之后才能开始，E作业为C作业的紧后作业。 F、G作业为C作业的交叉作业，G交叉作业必须在紧后作业E与交叉作业F完成后才能开始。 网络图中作业之间的逻辑关系是相对的，不是一成不变的。只有指定了某一确定作业，考察它的与之有关各项作业的逻辑联系，才是有意义的。 作业 作业，是指一项工作或一道工序，需要消耗人力、物力和时间的具体 网络图 活动过程。在网络图中作业用箭线表示，箭尾i表示作业开始，箭头j表示作业结束。作业的名称标注在箭线的上面，该作业的持续时间（或工时）Tij标注在箭线的下面。有些作业或工序不消耗资源也不占用时间，称为虚作业，用虚箭线（）表示。在网络图中设立虚作业主要是表明一项事件与另一项事件之间的相互依存相互依赖的关系，是属于逻辑性的联系。 事件 事件，是指某项作业的开始或结束，它不消耗任何资源和时间，在网络图中用“○”表示，“○”是两条或两条以上箭线的交结点，又称为结点。网络图中第一个事件（即○）称网络的起始事件，表示一项计划或工程的开始；网络图中最后一个事件称网络的终点事件，表示一项计划或工程的完成；介于始点与终点之间的事件叫做中间事件，它既表示前一项作业的完成，又表示后一项作业的开始。为了便于识别、检查和
三、施工总进度（包括施工进度计划横道图、 网络图）及保证措施 3.1 施工进度计划安排 在安排本工程的进度时以我公司施工技术力量为前提，通过提高工程的机械化程度，积极推广各种施工新技术、新工艺，以加快施工进度、缩短工期，争取早日交付建设单位使用。 根据本工程的特点、工作量和施工条件，再结合我公司的施工水平，经研究，确定本工程施工总工期50日历天。 3.2 编制依据及原则 1、施工招标及合同文件中所提供的现场施工条件、工程量清单、工期要求等。 2、施工招标发放的图纸。 3、施工招标文件补充通知及技术资料。 4、有关法律法规和施工技术规范。 5、本投标文件《施工组织设计》中所编制的各建筑物工程的施工方案、施工程序和施工方法。 6、在满足招标文件规定工期的基础上，依据施工技术规范的要求，针对建筑物的布置特点和结构特点，合理安排各建筑物不同部位施工的先后次序，尽可能地消除各工序施工、各部位施工之间的相互干扰。 7、在满足招标文件规定的控制工期前提下，优化施工方案，尽可能地做到均衡生产，削减高峰施工强度。 8、工期安排和各部位采用的施工方法相统一。
3.3 施工进度计划控制 1、开工报告 （1）总工期开工报告 开工前按合同规定向监理工程师提交开工报告，主要内容包括：施工机构的建立，质检、安全体系的建立和劳力安排，材料、机械及检测仪器设备进场情况，水电供应，临时设施的修建，施工方案准备情况等。 （2）分部工程开工报告 在分部工程规定时间内向监理工程师提交开工报告单，其内容包括：施工地段与工程名称；现场负责人名单；施工组织和劳动安排；材料供应、机械进场等情况；材料试验及质量检查手段；水电供应；临时工程修建；施工方案进度计划以及其他需说明的事项等，经监理工程师审批后，方可开工。 2、制定施工方案、施工组织计划 （1）在签订合同协议后规定的时间内，应根据投标书规定的施工组织规划和监理工程师的指示，编报实施性的施工组织计划。 （2）工程实施过程中，根据总体计划和监理工程师的指示和要求，及时提交每月施工计划，经监理工程师批准后执行。如果这些计划引起总体计划的必要调整和变动时，连同修订的总体计划一并提交。修订的总体计划应保证合同规定的总工期不变。 3、分部工程和分项工程施工计划 根据总体施工计划和年度计划，制定各分部工程的施工计划和某些分项工程的施工计划。 3.4 主体工程施工程序 首先进行施工准备，主要进行施工范围内地表电线、通讯线、路灯电杆、建筑垃圾等的拆除和清除，进行施工范围的围挡，完成施工用水、用电及临时生产设施和施工便道的新建，确定弃土场位置，弃碴和材料运输路线，沿线路走向施工临时排水设施，为工程展开施工创造条件。具体安排步骤如下：第一步：交接桩、线路复测、队伍安家、临时设施的修建、队伍和机械设备进场、地表及地下管网的调查。施作临时排水设施，砂、石料材质化验，砼配
