课程设计
设计题目：数字跑表设计
学生学院：信息科学与工程学院专业班级：通信工程10-1
学生姓名：袁睿泽
学生学号：20101302041
指导老师：王建英
完成时间：2012年6月23日
目录
引言 (3)
1设计意义及要求 (4)
1.1设计意义 (4)
1.2设计要求 (4)
2方案设计 (5)
2.1设计思路 (5)
2.2设计方案 (4)
2.2.1设计方案电路图 (5)
3部分电路设计 (6)
3.1脉冲输出电路 (6)
3.2 74LS192计数电路 (7)
3.3译码及显示电路 (9)
4调试与检测 (10)
4.1调试中故障及解决方案 (11)
4.2调试与运行结果 (12)
数字跑表的仿真操作步骤及使用说明 (14)
5 DXP电路仿真 (14)
设计心得 (19)
参考文献 (20)
引言
在当今随着各个领域的高科技快速发展，社会生产力的发展个社会信息化程度的提高，人们各方面综合素质的提高，世界更新换代的节奏与人们生活的步伐也越来越快，在这告诉发展的当今世界，时间对人们来说无疑是极其宝贵的，时间就是金钱。
随着人们各方面素质的提高，不仅科学领域得到了飞速发展，在当今世界体育领域也飞速发展，运动员们都朝着“更高、更快、更强”目标发展，特别是短跑比赛要求计时器要有足够的精度，这样就出现了本课题研究的数字跑表，用以测量完场某项体育运动所用时间。用于径赛、游泳、自行车、赛马等对计时器精度要求在百分之一秒。当今世界的电子科技发展迅猛，其中单片机就是很好的例子，高性能、低功耗、低价格等特性极大丰富了市场。但为了实践我们的理论知识，使理论与实践相结合本设计不采用单片机技术，而用简单的电器元件组成。数字钟是一种数字电路技术是实现的时分秒及时装置，与机械式时钟相比具有更高的精准性和直观性，且无机械装置具有更长的使用寿命，因此得到广泛使用。钟表的数字化给人们生活带来了极大方便，而且大大扩展了钟表元原先的报时功能，因此研究数字钟及扩大其应用，具有非常现实的意义。
关键词:数字跑表，芯片，数码显示管
1设计意义及要求
1.1设计意义
数字钟的是采用数字电路实现对时、分、秒、数字显示的计时装置，广泛用
于个人家庭、车站、码头办公室等公共场所，成为人们日常生活不可或缺的必需品，由于数字集成电路和石英晶体振荡器的广泛应用，是数字钟的精度远远超过了老式钟表，钟表是数字化给人们生活带来了极大方便，并拥有更多功能，自动振铃、定时广播，自动起灭路灯等。所有这些都以钟表数字化为基础。
图1-1数字跑表结构框图
1.2设计要求
1）运用所学的模拟电路和数字电路等知识；
2）用到的元件：实验板、电源、连接导线、74系列芯片、555芯片或微处理器等。
3）设计一个具有、‘分’、‘秒’、‘1/100秒’的十进制数字显示的计时器。 4）要有外部开关，控制计数器的直接清零、启动和暂停/连续计时功能；
5）严格按照课程设计说明书要求撰写课程设计说明书。
2方案设计
2.1设计思路
数字跑表顾名思义主要由数字计数电路组成，选用的芯片也应该是有计数、清零、暂停功能的，例如74LS290、74LS192、74LS390等等，这里我个人选用的是74LS192芯片，在后面章节中会详细说明其用途。计数电路部分的选材结束后就要考虑显示电路了，显示电路光靠显示数码管绝对是不可以的，所以当然要有译码电路，并且显示管和译码器的共阴、共阳要相互对应。由于我选用的是共阴极的7段数码管所以与之配套的译码器有74LS48、74HC4511、74LS49等，这里我选用的是74HC4511。设计要求有百分秒的计时，所以要在电路中加入振荡器，使得输出脉冲频率为100Hz，所以我选用555定时器组成的多谐振荡器（具体设计方案见后面章节）。
本数字跑表首先要从低位的百分秒计时器开始，按照系统时钟进行计数，计数至100后向秒计数器进位，同时百分秒有99变为00。计数器以百分秒计数器的进位位为时钟进行计数，计数至60后向分计数器进位，分计数器以秒计数器的进位位为时钟进行计数。
2.2设计方案
2.2.1设计方案一电路图
以555定时器组成的多谐振荡器作为脉冲发生器，f=100HZ。其中计数电路选用的芯片为74HC390，其中CKB与Q0相连使得计数方式为8421码，CKA为下降沿触发。百分秒为100进制计数即00—99，秒和分都是60进制。当74HC390为十进制时，即1001跳变到0000此时将Q3接到下一位的CPA就会给其一个下降的脉冲，开始计时。秒的十位是6进制，将Q1、Q2相与与总清零线输入两输入端得或门后接到秒时位的清零端，完成到6的清零，同时将Q2连到分的各位，使得到0110时给分个位一个脉冲，分计数器开始计时。译码器的选择与共阴极七段显示器相配，选用74LS4511，为是译码器正常工作将LT、BI高电平，LE接到低电平，同时将QA-QG分别按顺序接到显示器上。
3部分电路设计
3.1脉冲输出电路
两种设计方案均采用555定时器组成的多谐振荡器作为脉冲输出电路。555集成时基电路称为集成定时器，是一种数字、模拟混合型的中规模集成电路，其应用十分广泛。该电路使用灵活、方便，只需外接少量的阻容元件就可以构成单稳、
多谐和施密特触发器，因而
广泛用于信号的产生、变换、控制与检测。
555电路的内部电路方框图如图3-1所示。它含有两个电压比较器，一个基本RS触发器，一个放电开关T，比较器的参考电压由三只5KΩ的电阻器构成分压，它们分别使高电平比较器A1同相比较端和低电平比较器A2的反相输入端的参考电平为和。A1和A2的输出端控制RS触发器状态和放电管开关状态。当输入信号输入并超过时，触发器复位，555的输出端3脚输出低电平，同时放电，开关管导通；当输入信号自2脚输入并低于时，触发器置位，555的3脚输出高电平，同时放电，开关管截止。是复位端，当其为0时，555输出低电平。平时该端开路或接VCC。Vc是控制电压端（5脚），平时输出作为比较器A1的参考电平，当5脚外接一个输入电压，即改变了比较器的参考电平，从而实现对输出的另一种控制，在不接外加电压时，通常接一个0.01uf的电容器到地，起滤波作用，以消除外来的干扰，以确保参考电平的稳定。T为放电管，当T导通时，将给接于脚7的电容器提供低阻放电电路。
由555构成的多谐振荡器如下图
图3-2 555组成的多谐振荡器图3-3多谐振荡器波形图
由555定时器和外接元件R
1、R
2
、C构成多谐振荡器，脚2与脚6直接相连。
电路没有稳态，仅存在两个暂稳态，电路亦不需要外接触发信号，利用电源通过
R 1、R
2
向C充电，以及C通过R
2
向放电端放电，使电路产生振荡。电容C 在
和之间充电和放电，从而在输出端得到一输出信号的时间参数是：
T=
=0.7（R
1+R
2
）
C
=0.7R
2
C
其中，为V
C
由上升到所需的时间，为电容C放电所需的时间。555电路要求R1与R2均应不小于1KΩ，但两者之和应不大于3.3MΩ。外部元件的稳定性决定了多谐振荡器的稳定性，555定时器配以少量的元件即可获得较高精度的振荡频率和具有较强的功率输出能力。因此，这种形式的多谐振荡器应用很广。
3.2 74LS192计数电路
74LS192是双时钟方式的十进制可逆计数器。(bcd,二进制)，它由四个主从T触发器和一些门电路组成，具有清零、保持、并行输入、加计数、减计数等多种功能。下面我们介绍74ls192引脚图,74ls192功能表
s
C
R
R
T
)2
2
1
(
43
.1
+
≈
图3-4 74LS192引脚图及逻辑符号
其中：MR是清零端
是递增计数脉冲输入端
CP
U
是递减计数脉冲输入端
CP
D
PL是置数控制端
TCU是进位输出端
TCD是借位输出端
P0、P1、P2、P3是并行数据输入端
Q0、Q1、Q2、Q3是并行数据输出端
表3-5 74LS192功能表
当MR=1是，计数器各输出端均被清零，即Q0、Q1、Q2、Q3=0000，只有当MR=0是计数器才能实现置数、加计数、减计数及保持等功能。
计数器的递增计数脉冲输入端CP U 和递减计数输入端CP D 是彼此独立的，这种输入方式称为双时钟脉冲输入。当计数器作为加计数器使用时，计数脉冲就从CP U 端输入，作为减计数器是就从CP D 端输入。
置数控制端PL 处于0状态时，可将数据从P0、P1、P2、P3端并行存入计数器。PL 处于1状态时，计数器便处于加计数、减计数或者保持状态。
如果进行多位连接时，只要将低位的进位信号TCU 或借位信号TCD 分别接到高位的CP U 或CP D 端即可。本设计方案就用到的进位端得连接。
3.3译码及显示电路
图3-6七段数码管七段显示译码电路
图3-7 74LS48引脚图
图3-8 74LS48功能表
七段发光二极管是多种显示器中的一种，它可直接显示出译码器输出的十进制数。七段发光二极管显示器有共阳接法和共阴接法两种。共阳接法就是把发光二级管的阳极都连
在一起接到高电平上，输入低电平有效。与其配套的译码器有74LS46、74LS47；共阴接法则相反，它是把发光二极管的阴极都连在一起接地，输入高电平有效。与其配套的译码器有74LS48、74HC4511等。七段显示器的外引线排列如图3-6。
与共阴极数码管配套的我选用了74HC4511,其原理与74LS48相同，在此介绍74LS48。
它具有以下特点：
（1）消隐输入BI=O时，不论其余输入状态如何，所有输出为零。译码时，BI=1。（2）灯测试输入IT低电平有效。译码时，IT=1。
（3）脉冲消隐输入RBI=1时，对译码无影响；当BI=IT=1时，若RBI=0，输入数码是十进制零时，七段全暗。实际使用中有些零可以不显示成为冗余
零。脉冲消隐输入RBI=0，可使冗余零消隐。
本次设计的电路中使BI=IT=1，RBI=0完成译码功能。
4调试与检测
4.1调试中故障及解决方案
设计任务书下达后，我对此进行了分析，并根据设计要求选取芯片画出了基本电路图。原理图画好后运用proteus 软件对此进行了仿真。由于在过去的学习中并没有接触过这个软件，也通过各种途径针对它进行了学习。将所有电路连接好后进行仿真。仿真结
图4-1 或门的逻辑符号及真值表
果与预期相似，点击开始按钮，数字跑表开始计时，百分秒跳到99时向秒个位进一，当秒钟到59时，向分钟进一。当在数字跑表进行计数时，点击清零端发现秒十位和分十位无法清零。于是我便对这一现象进行分析、排错。当MR=1时，使得计数清零，但秒十位与分十位有一个反馈清零，如果不加任何门电路就会与总清零端矛盾。于是我将秒十位的Q1、Q2端相与后于总清零端同时接到两输入的或门中，然后将或门的输出端接到秒十位的MR 端，由此便可实现完整的清零。或门的逻辑符号和真值表如下所示。
由图4-1可知或门有1为1，全0位0。当总清零端为1时，经或门输出依然为1，所以可以使秒十位清零，当秒位为59时再来一个脉冲使Q1、Q2同为1，此时两者经过与门仍为1，然后经或门输出为1，反馈到清零端仍然可以使秒十位归零。分十位也是同样的道理。经过这样的改造，整个设计也与任务书中的要求相符，由此完成了整个设计。
4.2调试与运行结果
用proteus进行仿真时，各电路元件应合理安排位置、布线。首先把要选用的芯片和一些门电路都从库中选出来，然后进行合理排列，在进行布线。仿真开始，拨动开始开关，数字跑表就开始计时，再拨动暂停跑表随即停止跳动。再拨动一下跑表又开始计时。此时拨动清零开关跑表全部清零。
运行结果：开始运行
运行结果：数字清零
运行结果：再次运行
各个元件数据测量
555触发器数据测
量
计数器数据测量
译码器数据
数码管数据测量
5.DXP仿真电路原理图
PCB板
元件库
数字跑表的仿真操作步骤及使用说明
一、各部件说明
1）开关SW2为开始/暂停开关，控制数字跑表的开始与暂停。
2）开关SW1为清零开关，控制数字跑表的计时清零。
二、操作说明
1）开始计数：开始端拨向从555的第3管脚，清零端拨向低电平。此时数字跑表开始计数。
2）暂停功能：将暂停端拨向低电平，清零端低电平，此时跑表停止跳动。
3）清零功能：无论跑表处于暂停状态还是计数状态，将清零端拨向高电平就可使跑表清零。
设计心得
数字电路在我们整个专业的学习中占有的很重要的一部分，起初我并不对这方面具有很大兴趣，但通过本次数字跑表的课程设计使我对数字电路这部分的兴趣在不断增加。
这次的课程设计为时两个星期，分为小组方案和个人方案两部分，既锻炼了我们自己独立思考的能力有加强了我们的团队协作意识，使我受益匪浅。在设计过程中虽然遇到了一些问题，但经过一次又一次的思考，一遍又一遍的检查终于找出了原因所在，也暴露出了前期我在这方面的知识欠缺和经验不足。实践出真知，通过亲自动手制作，使我们掌握的知识不再是纸上谈兵。在课程设计过程中，我不断发现错误，不断改正，不断领悟，不断获取，这次课程设计终于顺利完成了。设计过程中出现过许多错误，但经过自己的思考都一一解决了。课程设计诚然是一门专业课，给我很多专业知识以及专业技能上的提升，同时又是一门讲道课，一门辩思课，给了我许多道，给了我很多思，给了我莫大的空间。自己通过查阅各方资料，研究电路图、发现问题、解决问题，极大提高了动手能力，使理论与实践相结合，让我对抽象的事物有了更具体的了解。
通过本次课程设计我深刻的体会到了，做任何事前要先由个思路、规划，然后按照既定步骤一一完成。本次课程设计也让我体会到团队合作的重要性，学会了坚持、耐心和努力，只要认真钻研，动脑思考，动手实践，就没有不能完成的事情。
再此特别感谢老师以及各位同学在这次课程设计中对我的帮助。
参考文献
1、任永益等编.《电子技术》国防科大出版社1994.8
2、杨志忠主编《数字电子技术》高等教育出版社2000
3、何希才编著《新型集成电路应用实例》电子工业出版社2002.6
4、黄继昌等编著《数字集成电路应用300例》人民邮电出版社2002.1
5、章忠全主编《电子技术基础实验与课程设计》中国电力出版社1999.7
6、路勇主编《电子电路及仿真》清华大学出版社、北方交大出版社2004.1
7、陈有卿主编《新编实用电子线路集锦》新时代出版社1997.3
西南科技大学 设计报告 课程名称：基于FPGA的现代数字系统设计设计名称：基于原理图的数字跑表设计 姓名： 学号: 班级： 指导教师：
西南科技大学信息工程学院
一、实验目的 1、设计一个数字跑表，具有复位、暂停、秒表等功能 二、实验原理 1.完成一个具有数显输出的数字跑表计数器设计，原理图如下图所示。 、 数字跑表计数器原理图
任务分析: 输入端口： 1）复位信号CLR，当CLR=1，输出全部置0，当CLR=0，系统正常工作。 2）暂停信号PAUSE，当PAUSE=1，暂停计数，当PAUSE=0，正常计数。3）系统时钟CLK，CLK=50MHz 输出端口： 数码管驱动----DATA1，位宽14位，其中，DATA1[7：0]是数码管显示值，DATA1[14：8]是数码管控制端口
屏蔽未用端口---ctr，位宽是2，将未用的两个数码管显示关闭 （1）跑表的计时范围为0.01s～59min59.99s，计时精度为10ms； （2）具有异步复位清零、启动、计时和暂停功能； （3）输入时钟频率为100Hz； （4）要求数字跑表的输出能够直接驱动共阴极7段数码管显示. 按照自顶向下设计，应该分为以下模块： 分频----将下载板上50MHz时钟分频为周期是0.01秒的时钟，提供给百分计数 计数1----百分计数，输入周期是0.01秒的时钟，计数，满100进位，注意个位，十位的不同生成 计数2---60进制计数器，输入百分位，或者秒位的进位，计数，满60向高位进位，注意个位，十位的不同生成 数码管显示控制----驱动数码管数据，显示控制端口。 三、实验步骤 1、数码管显示驱动模块的设计 （1）建立工程：file->New Project，并注意器件、EDA工具的正确选择 （2）建立新Verilog HDL模块编辑窗口，选择资源类型为Verilog Module，并输入合法文件名，在文本编辑窗口输入代码。 （3）执行综合得到综合后的电路，并进行功能时序仿真。 2.计数器模块的设计 设计步骤同数码管的设计，并完成模块的设计输入、综合、功能仿真。 3.数码管和计数器组合为一个系统 用Verilog HDL将数码管和计数器组合为一个模块，完成综合、功能仿真，分析波形，修正设计。
华南农业大学 电子线路综合设计 数字电子钟 班级：14电气类8班组别：4 指导教师： 2016年月
电子数字钟是一种用数字电路技术实现时、分、秒计时的装置，比机械式时钟具有更高的精确性。本次课程设计的电子数字钟，具有以下功能：用24进制，从00开始到23后再回到00，各用2位数码管显示时、分、秒（如23：52：45）；可实现手动或自动的对时、分进行校正；计时过程具有报时功能，当时间到达整点前10秒进行报时，蜂鸣器响1秒停1秒地响5次。整个电路设计主要包括秒信号产生电路、时分秒计数电路、译码显示电路、时分的校正电路以及整点报时电路。 秒信号产生电路由石英晶体振荡器和分频器实现，将此信号接到秒计数器的信号输入端，在秒信号的驱动下，秒计数器向分计数器进位，分计数器向时计数器进位，最后通过译码器将计数器中的状态以时间的形式显示在数码管。整点报时电路由计时电路的输出状态产生脉冲信号送至蜂鸣器实现报时。校时电路加上一个脉冲送到时分计时器电路从而实现时和分的校整。 为了更好的完成本次课程设计，我们对题目进行了分析讨论，参考了很多相关的资料，同时考虑到实验室能提供的设备仪器及元件，确定了初步的设计方案；经过多次软件仿真，确定并完善了最终的设计方案。根据设计方案进行焊接、电子仪表检查、调试并测量电路的工作状态，排除电路故障，调整元件参数，改进电路性能，使之达到设计的指标和要求，做出成品。 关键词：晶体振荡器CD4060 CD4511 74LS90
1系统概述 (1) 1.1 设计任务和目的 (1) 1.2系统设计思路与总体方案 (1) 1.3设计方案选择 (1) 1.4总体工作过程 (2) 1.5各功能模块的划分和组成 (2) 2电路系统设计与分析 (4) 2.1秒信号的发生电路 (4) 2.2时、分、秒计数电路 (5) 2.3译码显示电路 (6) 2.4时、分校正电路 (7) 2.5整点报时电路 (8) 3电路的安装与调试 (9) 3.1安装调试的步骤 (9) 3.2电路软件仿真调式 (9) 3.3电路焊接及实物调式 (10) 3.4实验过程可能存在的问题 (10) 4实验数据和误差分析 (11) 5实验结论及分析 (11) 6实验收获、体会和建议 (12) 参考文献 (13) 附录1元器件清单明细表 (14) 附录2总原理接线图 (15) 附录3 电路焊接实物图 (16) 致 (17)
摘要 本设课程设计是基于FPGA的数字跑表的设计，利用Verilog HDL 语言和Quartus II软件以及FPGA实验操作平台来实现的。本论文的重点是用硬件语言Verilog HDL 来描述数字跑表，偏重于软件设计。大致内容是首先简单介绍了EDA的现状和前景， Verilog HDL 语言特点，应用平台FPGA，之后阐述了数字跑表的设计思想和大体的设计流程，最后进入本设计的核心设计部分，用Verilog HDL 语言设计数字跑表电路，着重对各个模块进行了详细的分析和说明。 【关键词】Verilog HDL 语言；Quartus II 软件；数字秒表
目录 1 绪论 (2) 1.1 EDA的现状和发展及FPGA简介 (2) 1.2 Verilog HDL语言及QuartusⅡ软件简介 (2) 1.3 基于FPGA实现数字跑表运行的方案设计基本原则 (3) 1.4 论文主要完成的工作 (3) 2 系统的硬件设计 (4) 2.1数字跑表概述 (4) 2.2整体方案设计和功能分割 (4) 2.3各功能模块的设计和实现 (6) 2.4 控制系统的实现 (8) 3 系统的软件设计 (8) 3.1 软件整体设计 (8) 3.2主要模块软件设计（主要模块流程图和仿真波形图） (9) 4 总结 (12) 参考文献 (13)
1.绪论 1.1 EDA简介及FPGA简介 EDA是电子设计自动化（Electronic Design Automation）的缩写，在20 世纪60年代中期从计算机辅助设计（CAD）、计算机辅助制造（CAM）、计算机辅助测试（CAT）和计算机辅助工程（CAE）的概念发展而来的。伴随着集成电路(IC)技术的发展，电子设计自动化(EDA)逐渐成为重要的设计手段，已经广泛应用于模拟与数字电路系统等许多领域。而电子设计自动化（EDA）的实现是与 CPLD/FPGA技术的迅速发展息息相关的，利用PLD/FPGA，电子系统设计工程师可以在实验室中设计出专用IC，实现了系统的集成。此外，CPLD/FPGA还具有静态可重复编程或在线动态重构特性，使硬件的功能可像软件一样通过编程来修改，不仅使设计修改和产品升级变得十分方便，而且极大地提高了电子系统的灵活性和通用能力。随着计数的进步，自动化设计工具（从CAD到EDA及ESDA：Electronic System Design Automation）已成为电子信息设计人员所必需熟悉和掌握的一门技术。 FPGA（Field－Programmable Gate Array），即现场可编程门阵列，它是在PAL、GAL、CPLD等可编程器件的基础上进一步发展的产物。它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。自1985年Xilinx公司推出第一片现场可编程逻辑器件至今，FPGA已经历了十几年的历史。在这十几年的发展过程中，以FPGA为代表的数字系统现场集成取得了惊人的发展：现场可编程逻辑器件从最初的1200个可利用门，发展到数百万门的单片FPGA芯片，将现场可编程器件的集成度提高到一个新的水平。它之所以具有巨大的市场吸引力，根本在于：FPGA不仅可以解决电子系统小型化、低功耗、高可靠性等问题，而且其开发周期短、开发软件投入少、芯片价格不断降低，促使FPGA越来越多地取代了ASIC的市场，特别是对小批量、多品种的产品需求，使FPGA成为首选。目前，FPGA的主要发展动向是：随着大规模现场可编程逻辑器件的发展，系统设计进入"片上可编程系统"（SOPC）的新纪元；芯片朝着高密度、低压、低功耗方向挺进；国际各大公司都在积极扩充其IP库，以优化的资源更好的满足用户的需求，扩大市场；特别是引人注目的所谓FPGA动态可重构技术的开拓，将推动数字系统设计观念的巨大转变。
电子科技大学《数字秒表课程设计》 姓名: xxx 学号： 学院： 指导老师：xx
摘要 EDA技术作为电子工程领域的一门新技术，极大的提高了电子系统设计的效率和可靠性。文中介绍了一种基于FPGA在ISE10.1软件下利用VHDL语言结合硬件电路来实现数字秒表的功能的设计方法。采用VHDL硬件描述语言，运用ModelSim等EDA仿真工具。该设计具有外围电路少、集成度高、可靠性强等优点。通过数码管驱动电路动态显示计时结果。给出部分模块的VHDL源程序和仿真结果,仿真结果表明该设计方案的正确,展示了VHDL语言的强大功能和优秀特性。 关键词：FPGA, VHDL, EDA, 数字秒表
目录 第一章引言 (4) 第二章设计背景 (5) 2.1 方案设计 (5) 2.2 系统总体框图 (5) 2.3 -FPGA实验板 (5) 2.4 系统功能要求 (6) 2.5 开发软件 (6) 2.5.1 ISE10.1简介 (6) 2.5.2 ModelSim简介 (6) 2.6 VHDL语言简介 (7) 第三章模块设计 (8) 3.1 分频器 (8) 3.2 计数器 (8) 3.3 数据锁存器 (9) 3.4 控制器 (9) 3.5 扫描控制电路 (10) 3.6 按键消抖电路 (11) 第四章总体设计 (12) 第五章结论 (13) 附录 (14)
第一章引言 数字集成电路作为当今信息时代的基石，不仅在信息处理、工业控制等生产领域得到普及应用，并且在人们的日常生活中也是随处可见，极大的改变了人们的生活方式。面对如此巨大的市场，要求数字集成电路的设计周期尽可能短、实验成本尽可能低，最好能在实验室直接验证设计的准确性和可行性，因而出现了现场可编程逻辑门阵列FPGA。对于芯片设计而言，FPGA的易用性不仅使得设计更加简单、快捷，并且节省了反复流片验证的巨额成本。对于某些小批量应用的场合，甚至可以直接利用FPGA实现，无需再去订制专门的数字芯片。文中着重介绍了一种基于FPGA利用VHDL硬件描述语言的数字秒表设计方法，在设计过程中使用基于VHDL的EDA工具ModelSim对各个模块仿真验证，并给出了完整的源程序和仿真结果。
中国……….. 电子技术课程设计总结报告题目：数字电子钟 学生姓名： 系别： 专业年级： 指导教师： 年月日
一、设计任务与要求 1、用单片机设计一个数字电子钟，采用LED数码管来显示时间。 2、显示格式为：XX：XX：XX，即：时：分：秒。 3、时间采用24小时制显示， 4、设置一个按键用于时间显示方式的切换,能进行时间的调整，可暂停时间的变动。.. 二、方案设计与论证 图1 系统整体框图 1、单片机芯片选择方案 方案一：AT89S52是一个低功耗，高性能CMOS 8位单片机，片内含4k Bytes ISP(In-system programmable)的可反复擦写1000次的Flash只读程序存储器。主要性能有：与MCS-51单片机产品兼容、全静态操作：0Hz～33Hz、三级加密程序存储器、32个可编程I/O口线、三个16位定时器/计数器、八个中断源、全双工UART串行通道、掉电后中断可唤醒、看门狗定时器、双数据指针、掉电标识符、易编程。 方案二：AT89C52是一个低电压，高性能CMOS 8位单片机，片内含8k bytes 的可反复擦写的Flash只读程序存储器和256 bytes的随机存取数据存储器（RAM）。主要性能有：兼容MCS51指令系统、32个双向I/O口、256x8bit内部RAM、3个16位可编程定时/计数器中断、时钟频率0-24MHz、2个串行中断、可编程UART串行通道、2个外部中断源、6个中断源、2个读写中断口线、3级加密位、低功耗空闲和掉电模式、软件设置睡眠和唤醒功能。 从单片机芯片主要性能角度出发，本数字电子钟单片机芯片选择设计采用方案一。 2、数码管显示选择方案 方案一：静态显示。静态显示，即当显示器显示某一字符时，相应的发光二极管恒定导通或截止。该方式每一位都需要一个8 位输出口控制。静态显示时
电子信息工程专业 FPGA与ASIC设计实践教程 设计报告 班级：电子信息工程1303班 学号：201315110 姓名: 田佳鑫 日期：2015年11月4日 指导老师：何英昊
目录 1系统总体方案及硬件设计 (3) 1.1设计内容 (3) 1.2 设计要求 (3) 1.3 实现要求 (3) 2各模块设计及电路图 (3) 2.1设计项目简介 (3) 2.2分块设计代码 (4) 2.3总体框图设计 (7) 2.4管脚锁定图 (8) 3课程设计体会 (8)
1系统总体方案及硬件设计 1.1 设计内容 数字跑表电路 1.2设计要求 (1)跑表的计时范围为0.01—59min59.99s。 (2)具有异步清零、启动。计时和暂停功能。 (3)输入时钟频率为100Hz。 (4)要求数字跑表的输出能够直接驱动共阴极7段数码管。 1.3 实现要求 (1)分析功能要求,划分功能模块。 (2)编写各模块的Verilog HDL语言设计程序。 (3)在QuartusⅡ软件或其他EDA软件上完成设计和仿真。 (4)根据实验装置上的CPLD/FPGA芯片，在适配时选择相应的芯片，将设计生成配置文件或JEDEC文件，然后将配置文件或JEDEC文件下载到实验装置上运行，操作实验装置上设定的功能开关，验证设计功能。 2各模块设计及电路图 2.1 设计项目简介 主控模块分别连接6个数码管显示模块和分频模块，分频模块给主控模块的计数器提供时钟源，主控模块在按键的控制下，在其中计数器的作用下输出给数码管显示装置，实现跑表功能。 振荡器 控制按键分频器计 数 器 显 示
2.2分块设计代码 （1）分频模块： module fenpin(CLK,CLK2); //输入50MHz，输出分频到1Hz input CLK; output CLK2; reg CLK2; reg[31:0] counter2; parameter N2=5000000; always@(posedge CLK) begin if(counter2==250000) begin counter2<=0; CLK2<=~CLK2; end else counter2<=counter2+1; end endmodule （2）控制模块： module sz(clk,clr,pause,msh,msl,sh,sl,mh,ml); inputclk,clr; input pause; output[3:0]msh,msl,sh,sl,mh,ml; reg[3:0]msh,msl,sh,sl,mh,ml; reg cn1,cn2; always@(posedgeclk or posedgeclr) begin if(clr) begin {msh,msl}<=8'h00; cn1<=0; end else if(!pause) begin
摘要本次课程设计的主题是数字电子钟。干电路系统由秒信号发生器、“时、分、秒”计数器、显示器、整点报时电路组成。秒信号产生器是整个系统的时基信号，它直接决定计时系统的精度，这里用多谐振荡器加分频器来实现。将标准秒信号送入“秒计数器”，“秒计数器”采用60进制计数器，每累计60秒发出一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。“分计数器”也采用60进制计数器，每累计60分钟，发出一个“时脉冲”信号，该信号将被送到“时计数器”。“时计数器”采用24进制计时器，可实现对一天24小时的累计。译码显示电路将“时”、“分”、“秒”计数器的输出状态送到七段显示译码器译码，通过七位LED七段显示器显示出来。整点报时电路时根据计时系统的输出状态产生一脉冲信号，然后去触发蜂鸣器实现报时。 数字电子时钟优先编码电路、译码电路将输入的信号在显示器上输出；用控制电路和调节开关对LED显示的时间进行调节，以上两部分组成主体电路。通过译码电路将秒脉冲产生的信号在报警电路上实现整点报时功能等，构成扩展电路。本次设计由震荡器、秒计数器、分计数器、时计数器、BCD-七段显示译码/驱动器、LED七段显示数码管设计了数字时钟电路，可以实现：计时、显示，时、分校时，整点报时等功能。 关键字：数字时钟，振荡器，计数器，报时电路
目录 1 绪论 0 1.1课题描述 0 1.2设计任务与要求 0 1.3基本工作原理及框图 (1) 2 相关元器件及各部分电路设计 (2) 2.1相关主要元器件清单 (2) 2.2 六十进制“秒”计数器设计 (3) 2.3 六十进制“分”计数器设计 (4) 2.4 二十四进制计数器设计 (4) 2.5 秒脉冲电路设计 (5) 2.6整点报时电路设计 (6) 3 总体电路图 (7) 总结 (8)
武夷学院 课程设计(论文)基于单片机的多功能秒表设计 院系：电子工程系 专业（班级）：09电信（一）班 姓名：鞠建龙 学号: 20094081009 指导教师：邵海龙 职称：助教 完成日期： 2011 年 12 月 1 日 武夷学院教务处制
摘要 近年来随着科技的飞速发展，单片机的应用正在不断的走向深入。本文阐述了基于单片机的多功能电子秒表设计。本设计主要特点是具有倒计时功能，还可以按圈计时，而且误差在0.01，,是各种体育竞赛的必备设备之一，另外硬件部分设置了查看按键。 本设计的数字电子秒表系统采用AT89C52单片机为中心器件，利用其定时器/计数器定时和记数的原理，结合显示电路、数码管以及外部中断电路来设计计时器。将软、硬件有机地结合起来，使得系统能够实现8位LED显示，显示时间24小时内，计时精度为0.01秒，能正确地进行计时，同时能记录一次时间，并在下一次计时后对上一次计时时间进行查询。其中软件系统采用C语言编写程序，包括显示程序，定时中断服务延时程序等，并在KEIL中调试运行，硬件系统利用PROTEUS强大的功能来实现，简单切易于观察，在仿真中就可以观察到实际的工作状态。 关键字：单片机；数字电子秒表；仿真
Abstract With the rapid development of science and technology in recent years, SCM applications are constant-depth manner. In this paper, based on single chip design of digital electronic stopwatch. The main characteristics of this design timing accuracy of 0.01s, to solve the traditional result of a lack accuracy due to timing errors and unfair, and is a variety of sports competitions, one of the essential equipment. In addition the hardware part of the set View button on the stopwatch can be the last time to save time for user queries. The design of the multi-function stopwatch system uses STC89C52 microcontroller as the central device, and use its timer / counter timing and the count principles, combined with display circuit, LED digital tube, as well as the external interrupt circuit to design a timer. The software and hardware together organically, allowing the system to achieve two LED display shows the time within 24 hours, Timing accuracy of 0.01 seconds, Be able to correctly time at the same time to record a time, and the next time after the last time the time to search.automatically added a second in which software systems using assembly language programming, including the display program, timing, interrupt service, external interrupt service routine, delay procedures, key consumer shaking procedures, and WAVE in the commissioning, operation, hardware system uses to achieve PROTEUS powerful, simple and easy to observe the cut in the simulation can be observed on the actual working condition. Keyword：LED display；High-precision stopwatch；STC89C52
基于EDA的数字秒表 设计论文 班级：11电信二班 同组人员：孙兴义 20111060223 张忠义 20111060240
基于EDA的数字秒表设计 摘要：该设计是用于体育比赛的数字秒表,基于EDA在Quartus II 9.0sp2软件下应用VHDL语言编写程序,采用ALTRA公司CycloneII系列的EP2C8Q208 芯片进行了计算机仿真，并给出了相应的仿真结果。本设计有效的克服了传统的数字秒表的缺点采用EDA技术采取自上而下的设计思路。绘制出了具体的逻辑电路，最后又通过硬件上对其进行调试和验证。该电路能够实现很好的计时功能,计时精度高，最长计时时间可达一个小时。 关键字：数字秒表；EDA；FPGA；VHDL；Quartus II 1引言 在科技高度发展的今天，集成电路和计算机应用得到了高速发展。尤其是计算机应用的发展。它在人们日常生活已逐渐崭露头角。大多数电子产品多是由计算机电路组成，如：手机、mp3等。而且将来的不久他们的身影将会更频繁的出现在我们身边。各种家用电器多会实现微电脑技术。电脑各部分在工作时多是一时间为基准的。本文就是基于计算机电路的时钟脉冲信号、状态控制等原理设计出的数字秒表[1]。秒表在很多领域充当一个重要的角色。在各种比赛中对秒表的精确度要求很高，尤其是一些科学实验。他们对时间精确度达到了几纳秒级别。 2 设计要求 (1) 能对0秒～59分59.99秒范围进行计时，显示最长时间是59分59秒； (2) 计时精度达到0.01s； (3) 设计复位开关和启停开关，复位开关可以在任何情况下使用，使用以后计时器清零，并做好下一次计时的准备。设计由控制模块、时基分频模块，计时模块和显示模块四部分组成。各模块实现秒表不同的功能 3 数字秒表设计的目的 本次设计的目的就是在掌握EDA实验开发系统的初步使用基础上，了解EDA技术，对计算机系统中时钟控制系统进一步了解，掌握状态机工作原理，同时了解计算机时钟脉冲是怎么产生和工作的。在掌握所学的计算机组成与结构课程理论知识时。通过对数字秒表的设计，进行理论与实际的结合，提高与计算
数字钟应用课程设计 说明书 1、数字钟原理设计 1.1芯片介绍 本科设设计的数字钟主要应用到74ls90芯片的计数功能，通过辅助电路完成六十进制和十二进制计数，从而实现数字钟的功能。74ls90是包含一个二分频和五分频的计数器，其逻辑功能键表1。 表1 74ls90逻辑功能 用74ls90还能实现十进制计数，把Q0接到五进制CP端即可，如图1。从CP0端输入脉冲信号输出即为8421码十进制计数。 图1 用74ls90实现十进制计数 1.2单元电路原理 1.2.1脉冲信号的产生 这里用到的是用555定时器设计的多谐振荡器，多谐振荡器的优点是在接通
电源之后就可以产生一定频率和一定幅值矩形波的自激振荡器，而不需要再外加输入信号。而用555定时器设计的多谐振荡器也有很多优点，由于555定时器部的比较器灵敏度较高，而且采用差分电路形式，这样就使多谐振荡器产生的振荡频率受电源电压和环境温度变化的影响很小。 接通电源后，电容C2被充电，当V C 上升到2/3V CC 时，使输出电压为低电平， 同事放电三极管T导通，此时电容C2通过R B 和T放电，V C 下降。当V C 下降到2/3V CC 时，V0翻转为高电平。当放电结束后，T管截止，V CC 将通过R A 和R B 向电容器C2 充电，当V C 上升到2/3V CC 时，电路又翻转为低电平。如此周而复始，于是，在电 路的输出端就得到一个周期性的矩形波。 图2 脉冲信号产生电路 脉冲周期T=(R1+R2)C㏑2,取R1=R2=721k，C1=1μf，C2=0.01μf。带入数据计算得T=1s。输出波形占空比=R1/（R1+R2）=1/2。输出波形如图3。
清华大学 信息工程学院 课程设计报告书题目: 数字跑表 课程：数字系统设计 专业：电子信息科学与技术 班级： 学号： 学生姓名： 指导教师：
2014年 6月 20日 目录 1简介 (4) 1.1任务的提出 (4) 1.2方案论证 (4) 2总体设计 (5) 2.1整体方案设计和功能分割 (5) 2.2计时电路 (5) 3详细设计及仿真 (7) 3.1各功能模块的设计和实现 (7) 3.1.1控制模块 (7) 3.1.2计时器模块 (8) 3.1.3时基分频器模块 (9) 3.2软件设计 (10) 4总结 (11) 5总程序 (12) 参考文献 (15)
摘要 本设课程设计是基于FPGA的数字跑表的设计，利用VerilogHDL语言和QuartusII软件以及FPGA实验操作平台来实现的。本论文的重点是用硬件语言VerilogHDL来描述数字跑表，偏重于软件设计。大致内容是首先简单介绍了EDA的现状和前景VerilogHDL语言特点，应用平台FPGA，之后阐述了数字跑表的设计思想和大体的设计流程，最后进入本设计的核心设计部分，用VerilogHDL语言设计数字跑表电路，着重对各个模块进行了详细的分析和说明。 关键词：Verilog、HDL语言、QuartusII软件、数字秒表
1简介 1.1任务的提出 V erilog HDL语言是1983年GDA公司的Phil Moorby首创的，之后Moorby有设计了Verilog-XL仿真器获得很大成功，也使得Verilog HDL语言得到发展和推广。Verilog HDL 语言是在C语言的基础上发展而来的。从语法结构上看，Verilog HDL继承和借鉴了C语言的很多语法，两者有许多的相似之处，但Verilog HDL作为一种硬件描述语言，还是有本质的区别。即可适于可综合的电路设计，也可胜任电路和系统的仿真；能在多层次上对所设计的系统加以描述，从开关级、门级，寄存器传输级到行为级等都可以担任，而且没规模限制；灵活多变的电路描述风格，可进行行为描述，也可进行结构描述等；应用十分的广泛。QuartusⅡ软件是Atlera的CPLD/FPGA集成开发软件，具有完善的可视化设计环境，并具有标准的EDA工具接口，基于QuartusⅡ进行EDA设计开发需要以下步骤:设计输入、编译、仿真、编程与验证等。 根据设计要求，首先对数字跑表进行结构和功能的划分。计数器部分设三个输入端，分别为时钟输入（CLK），复位（CLR）和启动/暂停（PAUSE）按键。复位信号高电平有效，可对跑表异步清零；当启动/暂停键为低电平时，跑表开始计时，高电平时暂停，变低后在原来的数值基础上继续计数。然后计数器的每个位的值赋给六选一数据选择器，数据选择器选择的位值再赋给七段数码管译码器，这样就可以显示数字了。 1.2方案论证 本字跑表首先要从最低位的百分秒计数器开始，按照系统时钟进行计数。计数至100后向秒计数器仅为，秒计数器一百分秒计数器的进位位为时钟进行计数。计数至60后向分计数器进位，分计数器以秒计数器的进位位为时钟进行计数。 数字跑表巧妙地运用进位位作为时钟来减少计数的位数。如果统一使用系统时钟作为计数时钟，那秒计数器将是一个6000进制的计数器，额分计数器将是一个3600000进制的计数器。这将极大的浪费FPGA的逻辑资源。而使用进位位作为计数时钟，只需要一个100进制的计数器和两个60进制的计数器。 在实际的设计中，为了是计数器更加简单，计数器使用高低位两个计时器来实现。100进制计数器分别是最高位10进制计数器，地位10进制计数器，60进制计数器分别是高6进制计数器，低位10进制计数器。这样整个数字跑表使用6个计数器来实现。 同时由于10进制计数器重复使用了5次，可以使用独立的模块实现十进制计数器，这样就可以通过模块复用来节省整个模块使用的资源。 数字跑表提供了清零为CLR和暂停位PAUSE，百分秒的时钟信号可以通过系统时钟分频提供。分频至1/100s，即可实现真实的时间计数。详细的时钟分频设计渎职可以参考相关的资料实现。 代码中端口信号的定义: CLK:时钟信号 CLR:异步复位信号 PAUSE:暂停信号 MSH、MSL:百分秒的高位和低位 SH、SL:秒信号的高位和低位

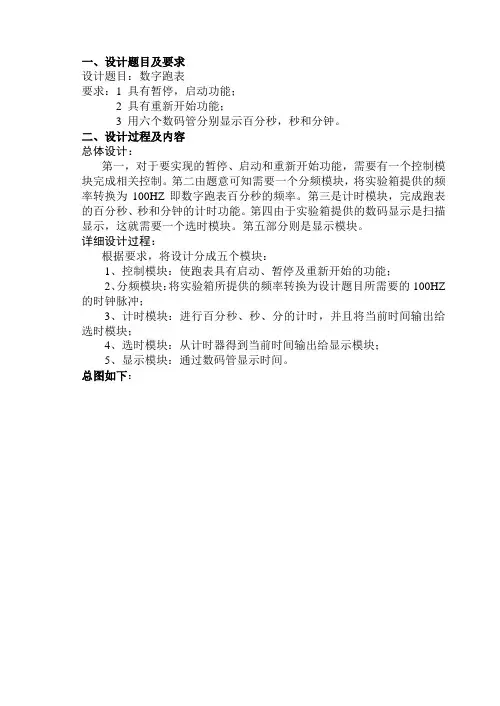

EDA课程设计报告书 题目：数字跑表 姓名： 班级： 学号： 成绩： 一、设计题目及要求
