循环水池施工方案
编制:
审核:
审批:
批准:
1.1.1
度、低成本”地完成，坚持“安全第一，预防为本”的法则，创造更好的经济效益
和社会效益。
1.1.2内容：本方案主要对该单位工程的施工程序、资源配备、主要分部分项工程
的施工方法、进度控制、质量安全措施等方面进行叙述。
1.1.3实施：本方案作为本工程施工时的原则性指导文件，具体施工过程中可因条件
变化进行适宜性变更。本方案由工程技术部负责实施，并进行书面的、口头的技术
交底。
1.2 编制依据
1.2.1 施工合同及组成合同的相关文件。
1.2.2《建筑施工手册》缩印本第四版。
1.2.3国家现行的有关施工质量验收规范、标准（见下表）。
水池地下部分2m，地上部分3m,占地面积约145M2。水池内壁采用1：2防水砂浆抺面20厚，其他表面用1:2水泥砂浆抺面20厚。
2.2结构概况
钢筋砼结构循环水池，砼为C25砼，抗渗等级S8,垫层砼C15；基础钢筋保护层
厚度部小于40mm。
2.3 主要工程量一览表
2.4 施工中需重点控制的内容
2.4.1 地基验收
基础土方开挖到设计标高后申请甲方组织地勘单位现场代表、业主现场代表及
拟投入本工程主要施工机械设备见下表
主要施工机具、设备一览表
(5)架子班：承担室内外脚手架搭设与拆除。
4. 主要施工方法和技术措施
4.1施工测量
4.1.1工程施工测量将根据业主提供的坐标点和高程控制点，结合总平面图和施工平
面布置图，建立适合本工程和检测的平面控制网和高程控制网。
4.1.2各种控制点的设计、选点、造标与埋设均应符合工程测量规范（GB50026-93）
及业主要求。
4.1.3现场的平面控制采用全站仪、红外线测距仪和精密经纬仪进行闭合施测，高程控制采用水准仪，沉降观测采用精密水准仪，根据初定、精测和复测的程序进行。
施工期间各控制点应加以妥善保护，定期进行检查，防止遭到损坏。
4.1.4沉降观测：沉降观测点的布置严格按设计及规范要求，所有沉降观测点埋设完
4.2.3
采用搭接接头的钢筋其搭接长度除设计要求外一般Ⅰ级钢筋为35d，Ⅱ级钢筋为
45d，相邻接头错开1.30倍搭接长度。
4.2.4 钢筋的绑扎应严格按图纸进行，保证其位置的正确，间距一致，横平竖直，
双层网间采用φ16 ＠800钢筋做支撑或拉钩。
4.3模板工程
4.3.1 模板的选择：本程均使用厚18的木夹板模板，背枋用100×50mm木枋，φ48
钢管做支撑加固。对池壁用焊有止水环的钢筋对拉杆加固。
4.3.2 模板支设前，对钢筋、埋件等应会同业主、监理、设计、质检等有关人员进
行全面会检验收，合格后，方可支设模板，模板在支设前应刷砼脱模剂。
4.3.3 模板支设必须保证轴线、标高、几何尺寸的正确性。支撑要牢固，模板缝隙
拼装要严密，缝隙较大的采用胶带密封。
4.5.1 砼使用商品混凝土泵输送至浇筑点。
4.5.2 砼在浇筑前应会同建设单位，监理单位进行验收，并会签隐蔽工程记录后方
可浇筑。
4.5.3砼浇筑应朝一方向顺序浇筑，砼的自由下落高度，控制在2m内，超过此高度采用串筒料斗下料。严格按顺时针和逆时针交错分层进行，分层厚度250mm～300mm，
振动棒插入混凝土深度不能超过350mm，以减少对下层混凝土凝结的影响。
4.5.4 砼在浇筑过程中，应按要求留置砼标养试块，注明工程施工部位、日期、标
号等，对重要构件或设计要求还应留一组按同条件养护。
4.5.5 混凝土养护：混凝土浇筑后，一般结构浇水养护期不低于7天。底板浇筑后，为了防止因水化热发散造成收缩裂纹，要求模内养护7～10天后才能拆模，拆模后继续养护，模内养护要求每隔2小时湿水一次。
4.5.6
4.6.1
4.6.2并用
与抹灰层相同砂浆设置灰饼和标筋，作为底层抹灰和找平的依据。
4.6.3水泥砂浆和混合砂浆的抹灰层，须待前一层抹灰层凝固后，方可涂抹后一层。水泥砂浆每层的抹灰厚度控制在5-7mm，石灰混合砂浆每层抹灰厚度控制在7-9mm。
4.7施工缝的处理
4.7.1止水带施工
留置施工缝时，考虑到防止渗漏，采用安装钢板止水带，钢板止水带具体施工方法为：在循环水池池壁标高-1.4m周圈立向预埋钢板止水带，并将钢板止水带与钢筋焊接固定，保证钢板止水带立向放置在标高为-1.4m的池壁中心位置。在施工缝处继续浇筑砼时，已浇筑的砼，其抗压强度不应小于1.2N／mm2，并应清除水泥薄膜和松动石子以及软弱砼层，加以充分湿润和冲洗干净，且不得积水；砼浇筑前，在施工缝处铺一层水泥浆或与砼成分相同的水泥砂浆，砼应细致捣实，使新旧混凝土紧
的阶段性质量控制。
5.2.2施工技术的管理措施
施工技术的先进性、科学性、合理性决定了施工质量的优劣。施工前，专业技术人员应会同施工工长对图纸进行会审，找出施工图纸中存在的问题，并在正式图纸会审及设计交底时予以解决。同时，根据设计图纸的要求，对在施工过程中，质
量难以控制，或要采取相应的技术措施、新的施工工艺才能达到质量要求的施工项目组织技术攻坚，并会同有关人员进行深入研究，编制周密的作业指导书，从而在技术上得到保证，并在实施过程中予以改进。
技术员在熟悉图纸、施工方案或作业指导书的前提下，合理地安排施工工序、劳动力，并向操作人员作好相应的技术交底工作，落实质量保证计划、质量目标计划，特别是对一些施工难点、特殊点，更应落实至班组每—个人，而且应让他们了
素质。
其次，加强对每个施工人员的质量意识教育，提高他们的质量意识，自觉按操作规程进行操作，在质量控制上加强其自觉性。
再次，施工管理人员，特别是工长及质检人员，应随时对操作人员所施工的内容、过程进行检查，在现场为他们解决施工难点，进行质量标准的测试，随时指出
达不到质量要求及标准的部位，要求操作者整改。
最后，在施工中各工序要坚持自检、互检、专检制度，在整个施工过程中，做到工前有交底，过程有检查，工后有验收的“一条龙”操作管理方式，以确保工程
质量。
6. 工期保证措施
6.1施工组织保障措施
6.1.1
6.1.2
栏杆柱应与屋面板有可靠的连接，以防栏杆倾覆。
3）洞口防护
边长为25-50cm的洞口，用坚实的木板盖，盖板应能防止挪动、移动，并用标
识。
边长为50-150cm的洞口，四周设防护栏杆，具体做法同临边防护。边长大于150cm
的洞口还应铺设安全网。
为确保工程施工安全，在现场设立足够的标志，宣传画、标语、指示牌、警告
牌等。
精选文档 消防水池施工工艺 默认分类2007-09-04 09:50:47 阅读243 评论1 字号：大中小 1 水泥砂浆防水层的一般规定： (1)基层表面应平整、坚实、粗糙、清洁，水泥砂浆防水层要求表面充分湿润，无积水。 (2)掺添加剂的水泥砂浆防水层不论迎水面或背水面均须分两层铺抹，表面应压光，总厚度不应小于20mm 。 (3)水泥砂浆的稠度宜控制在70?80mm，水少浆应随拌随用。 ( 4)结构阴阳角处，均应做成圆角，圆孤半径一般阴角为50mm ，阳角为10mm 。防水层的施工缝需留斜坡阶梯形槎，并应依照层次操作顺序连续施工，层层搭接紧密。留槎的位置一般宜留在地面上，亦可在墙面上，但须离开阴、阳角200mm 处。 2 施工准备 ( 1 )施工前审核图纸，编制防水工程施工方案我底。地下防水工程操作人员持证上 岗。 ( 2)铺贴防水层的基层必须按设计施工完毕，并经养护后干燥，含水率不大于9％；基层应平整、牢固，不空鼓开裂、不起大砂。 ( 3)防水层施工涂底胶前，应将基层表面清理干净。 ( 4 )施工用材料均为易燃，因而应准备好相应的消防器材。 3 操作工艺 ( 1 )工艺流程： ( 2)基层清理：施工前将验收合格的基层清理干净。 ( 3)涂刷基层处理剂：在基层表面满刷一道用汽油稀释的氯丁橡胶沥青胶粘剂，涂
刷应均匀，不透底。 精选文档 （4）铺贴附加层：管根、阴阳角部位加铺一层卷材。按规范及设计要求将卷材裁成相应的形状进行铺贴。 （5）铺贴卷材：将改性沥青防水卷材按铺贴长度进行裁剪并卷好备用，操作时将已卷好的卷材，用直径30 的管穿入卷心，卷材端头比齐开始铺的起点，点燃汽油喷灯或专用火焰喷枪，加热基层与卷材交接处，喷枪距加热面保持300mm 左右的距离，往返喷烤、观察当卷材的沥青刚刚熔化时，手扶管心两端向前缓缓流动铺设，要求用力均匀、不窝气，铺设压边宽度应掌握好，满贴法搭接宽度为80mm ，条粘法搭接宽度100mm 。 （6）热熔封边：平面做水泥砂浆或细石混凝土保护层；立面防水层施工完，应及时稀撒石碴后抹水泥砂浆保护层。 4 质量标准 （1）保证项目：高聚物改性沥青防水卷材和胶粘剂的规格、性能、配合比必须按设计和有关标准采用，应有合格的出厂证明。 卷材防水层特殊部位的细部作法，必须符合设计要求和施工及验收规范的规定，防水层严禁有破损和渗漏现象。 （2）基本项目 基层应平整，无空鼓、起砂，阴阳角应呈圆弧形或钝角。改性沥青胶粘剂涂刷应均匀，不得有漏刷、透底和麻点等。 卷材防水铺附加层的宽度应符合规范要求；分层的接头搭接宽度应符合规范的规定，收头应嵌牢固。 卷材粘结应牢固，无空鼓、损伤、滑移翘边、起泡、皱折等缺陷。 5 成品保护 （1）地下卷材防水层部位预埋的管道，在施工中不得碰损和堵塞杂物。 精选文档
第一章、编制依据 第一节、施工合同 根据与东营市横德新型材料有限公司签订的《年产60万吨汽车车轮新材料项目一循环水系统施工合同》。 第二节、施工图 根据东营市横德新型材料有限公司《年产60万吨汽车车轮新材料项目—循环水系统》施工图纸。 第三节、主要规范、规程
第二章、工程概况第一节、工程概况 第二节、建筑、结构概况
1、水池为框架结构，地下一层。结构安全等级为乙级，抗震设防烈度为七度；建筑场地类别为皿类，地基基础设计等级为丙级，结构重要性系数 1.0 ;泵房为砌体结构，砌体结构安全等级为二级；抗震设防为丙类。水池基础形式采用筏板基础。水池底板、池壁、顶板混凝土均采用防水混凝土，混 凝土强度C25防水混凝土抗渗等级均为S6。 第三章、施工组织部署 第一节、施工组织管理
1、组织管理机构 （1）、三级管理体系 ①、工程领导小组由公司领导及公司各职能部门组成，对项目经理部实施领导管理。 ②、项目经理部由项目经理、专业技术负责人等人员组成，负责现场的全面事务，对质量、工期、安全、成本及文明施工全面负责。 ③、本工程项目部下设土建劳务作业队及安装劳务作业队，项目经理部要认真组织安排保证安装队伍与土建施工队之间合理配合。队内各专业专职管理人员，包括安全生产、质量控制施工技术、工程预算等明确分工、各司其职，以加强技术力量和管理力度，将完成指标程度与评优直接挂钩，确保按照合同文件的要求完成施工任务。 ④、为确保本工程质量目标的实现，我们将针对本工程的质量特点，成立质量通病治理小组，在施工中精心组织，科学施工，配备先进的质量检测仪器，制定可靠的质量保证措施，实行层层控制质量的质保体系，严格按照公司现行的质量、环境和职业健康安全管理体系的要求，控制原材料的质量，按统计程序和统计技术要求，施工中严格按规范、标准及省、市建委的相关要求，严格把关，层层把关，真正将每个质量细节落实到实处，建立一套符合本工程施工质量、环境及职业健康安全管理体系的标准要求，做到施工中各个施工环节均能得到有效控制。 ⑤、严格按照环境管理体系、职业健康安全管理体系标准的要求，在施工中的各个环节将各项管理指标真正落到实处，完全按标准体系的要求进行施工。 ⑥、针对本工程质量目标要求高，工期紧的情况下，我们将加强本项目 部的技术力量配备，组成强有力的项目部负责本工程的施工，在资金、技术及各种周转器材利用等各方面给予最大的协调与平衡，确保本项目按业主要求的工期完成，达到业主要求的质量目标。 2、管理人员职责
江苏长强钢铁有限公司资源综合利用余气发电项目工程 施工组织设计/重大施工技术方案报审表 表号： A11 工程名称：江苏长强钢铁有限公司资源综合利用余气发电项目工程编号： 致江苏长强钢铁有限公司设备部: 现报上江苏长强钢铁有限公司资源综合利用余气发电项目工程的冷却塔工程专业施工组织设计/重大施工技术方案，请审查。 附件：江苏长强钢铁有限公司资源综合利用余气发电项目工程的冷却塔工程专业施工组织设计/重大施工技术方案 施工单位（章）：项目负责人： 日期： 总包单位审核意见： 总包单位（章）： 项目负责人： 日期：
本表一式3份，建设单位存1份、总包单位存1份，施工单位存1份。 江苏长强钢铁有限公司资源综 合利用余气发电项目工程 冷 却 塔 施 工 方 案
编制：王云超 审核： 批准： 编制单位：河北省冶金建设集团有限公司编制日期： 目录 1、工程概况 (2) 2、施工顺序 (2) 3、施工方法………………………………………………2-17 4、脚手架搭设方案………………………………………17-19 5、安全措施………………………………………………19-20
1、工程概况： 本工程为1350平方米双曲线自然通风冷却塔，塔高57.00m,进风口高度为5.00m，通风筒采用基本相同，最小140mm，最大500mm，环基顶部外直径为52.388m。环形基础、塔筒及淋水构架基础采用现浇钢筋混凝土结构。淋水构架采用预制结构。 2、施工顺序： 土方大开挖→环基垫层施工→环基施工→池底板砼垫层施工 →池底板施工→池壁施工→人字柱施工→环梁施工→风筒施工(淋水构架吊装) →防腐涂料施工→金属构件安装→竣工清理 3、施工方法 3.1施工测量 3.1.1冷却塔定位 根据厂区控制网或建筑方格网按二级导线精度测设控制桩。定位采用全站仪、钢尺等器具。根据施工图，在南北向、东西向轴线上距塔边8m 处埋设钢筋砼桩进行高程及坐标控制，控制点不少于4处，控制桩为500×500×1000mm，桩顶预埋钢板，同时塔门及爬梯进行引线控制，塔中心用φ108钢管上焊铁板做为永久桩进行控制，埋深度不少于1000mm。 3.1.2沉降观测 按图纸要求进行观测，整理观测结果，绘制沉降观测过程曲线。施工期间，冷却塔每升高10m观测一次，总观测次数不少于5次。如沉降发生异常情况，应增加观测次数，并报业主及设计单位以便及时采取措施。 3.2基础部分 3.2.1土方大开挖 开挖前需对基础轴线进行工程测量定位，经建设、监理单位认可后方可进行开挖。 为确保工程进度，开挖时计划采用两台反铲挖掘机进行施工，挖土机沿圆心在坑上进行后退式挖掘作业，所挖土方同时进行清运，挖土放坡系数为1：1，坑底留设500mm宽工作面（半径放大300mm），坑底外侧周围设排水沟及八处集水井，用3台水泵24小时不间断抽水，基坑所挖土方全部外运。由于机械开挖不好控制坑底平整度，故粗略挖至设计底标高。
一、工程结构概况 本工程消防水池300m3，钢筋混凝土结构。消防水池采用C30砼，抗渗等级不低于S6,水池底板厚度均为300、池壁厚度均为250，顶板厚度为200。垫层为100厚C15素砼。 基础垫层埋深在-4.6米处，吸水坑处垫层埋深在-5.2米处。建议增加建筑及结构做法： 1.1抹灰：1）水池外壁、内壁和顶板顶面，用1：2防水砂浆抹面，厚20mm，水池顶板底面、支柱和导流墙等表面，可用1：2水泥砂浆抹面，厚15mm。2）如水池施工采用光滑模板，可以取消水泥砂浆内抹面。 3）为提高水池的不透水性，池内的1：2防水砂浆抹面，应分层紧密连续涂抹，每层的连接缝需上下左右铺开，并应与混凝土的施工缝错开。 2.水池顶板地面做法：（从上到下）覆土夯实—TS-C防水卷材（仅顶板面设置）—1：2水泥砂浆找平—200厚顶板 二、施工部署 （1）施工准备： 施工前要熟悉图纸，查对标高、预留套管、埋件位置，放轴线，做好周围排水工作。 （2）施工顺序： 第一步施工水池基础垫层(挖基坑→清底→验槽做好周边临时排水→ 支模板→浇砼垫层→垫层周边分层回填夯实)垫层周边回填完毕。第二步施工水池底板与池壁的斜托上部约300mm处，并预埋金属或塑胶止水带。第三步施工池壁与顶板连接的斜托下部处。第四步施工现浇顶板及水池进行灌水试验、验收。第五步施工池内导流墙及池外壁保温墙。第六步施工池壁内外抹灰。第七步施工池顶复土及周边回填夯实。
三、具体施工方法 1、施工测量： 按站区内固定坐标及标高，用经纬仪和水准仪进行测算、图示位置和标高，定轴线控制桩、高程桩，并测设临时水准点，临时水准点和轴线控制桩的设置，便于观测，一定要牢固，并采取保护措施。 2、基坑开挖： 基坑底部的开挖宽度可按下式计算： B＝B1＋2b1+b2 式中B基坑底部开挖长或宽 B1垫层宽度或长度 b1每侧工作面宽 b2可变数（设临时排水或需设挡土板宽度） 边坡坡度按硬塑粘性土类，放坡系数为1：1计算，现根据现场实际情况，基底周围需设一条临时小明沟（离垫层500mm外）。再设临时抽水井中一个，以防下雨时损坏基底土质，挖基底土方时，根据反铲性能，可次挖到设计标高以上200mm，以后用人工挖除至设计标高，若遇有地下水，根据排水条件和场地情况挖至地下水位以上，待排除地下水后再挖至预定标高。 3、验槽 根据图纸要求，不同土质情况有不同的地基处理，在开挖基坑时，及时会同设计、监理方确认土质情况，并对基础形式作业决定。基坑底高程的允许偏差为±20mm。 4、施工排水
消防水池工程 专 项 施 工 方 案 建设单位： 施工单位： 编制人： 审核人： 日期：2018年4月7日
目录 第一章编制依据 (3) 第二章工程概况特点 (3) 第三章施工准备 (4) 第四章分项工程施工方案 (6) 第五章深基坑监测 (8) 第六章临边保证措施 (9) 第七章质量保证措施 (9) 第八章安全生产保证措施 (10) 第九章质量通病及防治措施 (13) 第十章工程成本控制措 (16) 第十一章施工工期保证措施 (20) 第十二章雨季施工保证措施 (21) 第十三章文明施工保证措施 (21) 第十四章成品保护措施施 (22) 第十五章工程创优保证措施 (22) 第十六章环保管理及措施 (25) 第十七章应急预案 (26) 第十八章施工进度计划表 (28) 第十九章施工平面布置图 (29)
消防水池工程专项施工方案 第一章编制说明 第一节编制依据： 1、本工程现有设计图纸。 2、国家及本地区现行施工规范、有关法律、法规等文件。 3、现行建筑、安装等劳动和工期定额。 4、建筑行业推广的新技术、新设备、新工艺、新材料。 5、本工程施工合同。 第二节拟使用的现行国家及地方主要标准、规范 序号名称版本 1、工程测量规范 GBJ50026-93 2、混凝土结构工程施工质量验收规范 GB50204—2015 3、建筑工程施工质量验收统一标准 GB50300-2013 4、建筑施工安全检查标准 JGJ59-2011 5、建筑机械使用安全技术规程 JGJ33-2012 6、施工现场临时用电安全技术规范 JGJ46-2016 7、其他有关国家及吉林省现行施工验收规范等。 第二章工程概况特点： 工程名称：消防水池工程 工程地点： 建设单位： 监理单位： 勘察单位： 设计单位： 施工单位： 第一节建筑设计 本消防水池面积149.42M2，容积为500M3。建筑物长16.60米，宽12.20米，高度为4.20米；结构形式：钢筋混凝土结构。池底标高－4.50米，相当于
目录 一、编制依据 ......................................................................................................................... ２ 二、工程概况 ......................................................................................................................... ２ 三、施工部署 ......................................................................................................................... ３ 四、施工准备 ......................................................................................................................... ４ 五、主要项目施工方法 ......................................................................................................... ５ 1、测量工程 ....................................................................................................................... ５ 2、土方开挖 ....................................................................................................................... ６ 3、钢筋工程 ....................................................................................................................... ７ 4、模板工程 ................................................................................................................... １１ 5、混凝土浇筑 ............................................................................................................... １５ 6、混凝土养护 ............................................................................................................... １６ 7、混凝土试验 ............................................................................................................... １７ 六、主要技术措施 ............................................................................................................. １７ 七、质量保证措施 ............................................................................................................. １８ 八、冷却塔水池施工资源计划 ......................................................................................... １８ 1、劳动力需用计划 ....................................................................................................... １８ 2、设备、机具使用计划 ............................................................................................... １９
禹州市第一火力发电厂热电联产工程循环水冷却塔土建工程工程 施 工 组 织 设 计 河南省第三建筑工程公司 二○○三年五月十一日． 目录
第一章编制说明及编制依据1 1.1编制说明1 1.2编制依据1 第二章工程简况及工程特点2 2.1地理位置及环境2 2.2工程简况2 第三章施工管理机构设置2 3.1施工管理机构的建立2 3.2施工管理机构框图3 3.3施工管理机构的启动与高效4 3.4施工管理机构高效运作保障措施6 第四章工程质量目标及实现质量目标的保证措施7 4.1质量目标7 4.2质量控制措施7 4.3保证质量优良的措施16 4.3.1建立质量管理机构16 4.3.2建立工程质量保证体系和质量检验系统16 16 技术保证措施4.3.3． 4.3.4原材料质量保证措施17 4.3.5计量保证措施18
4.3.6施工保证措施18 4.3.7建立质量回访维修制度19 第五章工期网络计划图和工期的技术组织措施20 5.1工期网络计划图(附图)20 5.2 保证施工工期的措施20 5.2.1组织管理措施20 5.2.2新技术应用措施21 5.2.3机械设备的配置措施21 5.2.4施工组织技术措施21 第六章安全生产、文明施工及其保证措施22 6.1安全文明施工22 6.1.1安全管理的实施22 6.1.2结合本工程特点采取的措施23 6.1.3现场施工用电的安全措施25 6.1.4文明施工27 6.2 成品保护措施29 第七章主要工序的施工方法和施工网络图30 30 施工准备7.1 7.2 施工工艺流程30 7.3土建工程主要施工方法32 第八章劳动力计划、材料供应计划44
循环水池方案

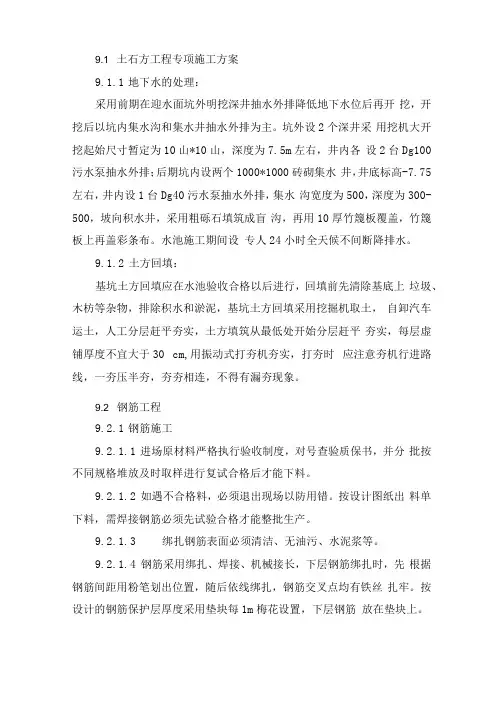

9.1土石方工程专项施工方案 9.1.1地下水的处理： 采用前期在迎水面坑外明挖深井抽水外排降低地下水位后再开挖，开挖后以坑内集水沟和集水井抽水外排为主。坑外设2个深井采用挖机大开挖起始尺寸暂定为10m*10m，深度为7.5m左右，井内各设2台Dg100污水泵抽水外排；后期坑内设两个1000*1000砖砌集水井，井底标高-7.75左右，井内设1台Dg40污水泵抽水外排，集水沟宽度为500，深度为300-500，坡向积水井，采用粗砾石填筑成盲沟，再用10厚竹篾板覆盖，竹篾板上再盖彩条布。水池施工期间设专人24小时全天候不间断降排水。 9.1.2土方回填： 基坑土方回填应在水池验收合格以后进行，回填前先清除基底上垃圾、木枋等杂物，排除积水和淤泥，基坑土方回填采用挖掘机取土，自卸汽车运土，人工分层赶平夯实，土方填筑从最低处开始分层赶平夯实，每层虚铺厚度不宜大于30㎝，用振动式打夯机夯实，打夯时应注意夯机行进路线，一夯压半夯，夯夯相连，不得有漏夯现象。 9.2钢筋工程 9.2.1钢筋施工 9.2.1.1进场原材料严格执行验收制度，对号查验质保书，并分批按不同规格堆放及时取样进行复试合格后才能下料。
