循环水池方案
9.1土石方工程专项施工方案
9.1.1地下水的处理：
采用前期在迎水面坑外明挖深井抽水外排降低地下水位后再开挖，开挖后以坑内集水沟和集水井抽水外排为主。坑外设2个深井采用挖机大开挖起始尺寸暂定为10m*10m，深度为7.5m左右，井内各设2台Dg100污水泵抽水外排；后期坑内设两个1000*1000砖砌集水井，井底标高-7.75左右，井内设1台Dg40污水泵抽水外排，集水沟宽度为500，深度为300-500，坡向积水井，采用粗砾石填筑成盲沟，再用10厚竹篾板覆盖，竹篾板上再盖彩条布。水池施工期间设专人24小时全天候不间断降排水。
9.1.2土方回填：
基坑土方回填应在水池验收合格以后进行，回填前先清除基底上垃圾、木枋等杂物，排除积水和淤泥，基坑土方回填采用挖掘机取土，自卸汽车运土，人工分层赶平夯实，土方填筑从最低处开始分层赶平夯实，每层虚铺厚度不宜大于30㎝，用振动式打夯机夯实，打夯时应注意夯机行进路线，一夯压半夯，夯夯相连，不得有漏夯现象。
9.2钢筋工程
9.2.1钢筋施工
9.2.1.1进场原材料严格执行验收制度，对号查验质保书，并分批按不同规格堆放及时取样进行复试合格后才能下料。
9.2.1.2如遇不合格料，必须退出现场以防用错。按设计图纸出料单下料，需焊接钢筋必须先试验合格才能整批生产。
9.2.1.3绑扎钢筋表面必须清洁、无油污、水泥浆等。
9.2.1.4钢筋采用绑扎、焊接、机械接长，下层钢筋绑扎时，先根据钢筋间距用粉笔划出位置，随后依线绑扎，钢筋交叉点均有铁丝扎牢。按设计的钢筋保护层厚度采用垫块每1m 梅花设置，下层钢筋放在垫块上。
9.2.1.5绑扎钢筋特别注意板上负弯矩及悬臂钢筋保证不被踩踏下去，浇混凝土时钢筋值班人员应重点关心，出现变形必须及时纠正。
9.2.1.6钢支架搭设支撑：因水池配重及抗浮脚要与水池底板混凝土一同浇注，因此水池底板上下层钢筋之间采用
HRB400?16钢筋马凳作支架，纵横向间距为1m，梅花型设置，马凳支架做法详见附图。
9.2.1.7为确保插筋位置正确，在轴线用线拉直控制，用电焊把插筋与底板上皮钢筋固定牢固或附加一道箍筋绑扎牢。
9.2.1.8钢筋现场不得自行代换，如代换应经设计院同意。
9.3钢筋连接
钢筋连接要求：直径16 ㎜以上且28 ㎜以下的钢筋均采用闪光对焊或电渣压力焊接长，其中电渣压力焊用于柱筋连接，闪光对焊主要用于梁或板钢筋连接；焊接接头同截面不大于50 % ，
绑扎接头同截面不大于25 ％；直径28 ㎜以上的钢筋采用机械连接，连接接头同截面不大于50 %，接头位置符合设计及相关规范的要求。
9.3.1电渣压力焊
9.3.1.1工艺要求
①焊接夹具的上下钳口应夹紧于上下钢筋上，钢筋一经
夹紧不得晃动。
②引弧宜采用铁丝圈引弧法。
③引燃电弧后，应先进行电过程，然后加快上钢筋的下送速度，使钢筋端面与液态渣池接触，转变为电渣过程，最后在断电的同时，迅速下压上钢筋，挤出熔化金属和熔渣。
④接头焊毕，应停歇后，方可收回焊剂和卸下夹具，并敲去渣壳，四周焊包应均匀，凸出钢筋表面的高度应不小于4㎜。
9.3.1.2质量检验
①接头焊包均匀，不得有裂缝，钢筋表面无明显烧伤；
②接头处弯折不得大于4 度；接头处钢筋轴线偏折不得大于
0 . ld ，同时不得大于2㎜。
③对外观质量不合格的接头就切下重焊。
④钢筋成品的保护
9.3.1.3安全及其它应注意事项
①用的电焊机必须有防雨、防潮措施；
②空焊接或切割时必须挂好安全带，电焊线经过过道时必须架高；
③地线不得接在管道和钢筋上，雨天不得露天焊接，在潮湿的地方焊接时，应做好绝缘措施；
④于对焊机在作业前应检查对焊机的压力机构是否灵活，夹具应牢固，气、液压系统无泄漏，确认正常后，方可施工焊；
⑤焊机焊接前，应根据所焊钢筋截面，调整二次电压，不得焊超过对焊机规定直径的钢筋；
⑥接较长钢筋时，应设置托架，配合钢筋搬运人员，在焊接时要求防止火花烫伤；闪光区应设挡板，冬季施工时，室内温度应不低于8 度。
9.3.2闪光对焊
9.3.2.1钢筋焊接施工前，应清除钢筋焊接部位表面的锈斑、油污、杂物等，钢筋端部当有弯折、扭曲时应予以矫正或切除。
9.3.2.2当调换焊工或更换焊接钢筋规格时，应先制作试件，进行冷弯试验，做好后方可成批焊接。
9.3.2.3焊接参数应根据钢种特性、气温高低、实际电压、焊机性能等具体情况由操作工自行修正。
9.3.2.4夹紧钢筋时，应使两钢筋端面凸出部分相接触，以利均匀加热和保证焊缝与钢筋轴线相垂直。
污水处理厂岩土详细勘 查方案 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
环县县城污水处理工程项目岩土工程勘察方案及预算甘肃水文地质工程地质勘察院 二零零九年一月六日 环县县城污水处理工程项目岩土工程勘察方案及预算 编写人：郭二兵 审核人：张大伟 总工程师：董琛 院长：李长江 内蒙古水文地质工程地质勘察院 二零零九年一月六日
目录附图:勘探点平面布置图
1岩土工程勘察方案 项目概况 拟建场地分为污水管网和污水处理厂两部分，其中污水管网位于环县县城，拟建建筑物为污水管、检查井及截流溢流井，污水管管径DN400-DN1000，管网总长度为。污水处理厂位于县城南郊鲁家沟，拟建建筑物包含污水提升泵房、接触池及鼓风机房等构筑物的建筑群。总占地面积亩。 勘察目的与任务 勘察工作的主要目的是详细查明场区范围内场地地形、地貌、地层、地质构造、岩土性质及其均匀性等工程地质条件，通过勘察，提出各项岩土性质指标、岩土的强度参数、变形参数、地基承载力的建议值。勘察地下水水位埋藏条件、类型、水位及其变化。分析评价土和水对建筑物的腐蚀性及相关处理的建设性意见。可能影响工程稳定的不良地质作用的描述和对工程危害程度的评价。场地稳定性和适宜性评价。为施工图设计提供地质资料，以使建筑物与地质环境相适应，达到合理利用和保护环境的目的。 为达上述目的，本次勘察的主要任务是： ⑴详细查明场地地层结构、均匀性，各层岩土的物理力学性质，尤其应查明卵石层的密实度及其中可能存在的砂土夹层的分布与工程特性，基岩风化层次、基层岩体坚硬程度、完整程度和
精选文档 消防水池施工工艺 默认分类2007-09-04 09:50:47 阅读243 评论1 字号：大中小 1 水泥砂浆防水层的一般规定： (1)基层表面应平整、坚实、粗糙、清洁，水泥砂浆防水层要求表面充分湿润，无积水。 (2)掺添加剂的水泥砂浆防水层不论迎水面或背水面均须分两层铺抹，表面应压光，总厚度不应小于20mm 。 (3)水泥砂浆的稠度宜控制在70?80mm，水少浆应随拌随用。 ( 4)结构阴阳角处，均应做成圆角，圆孤半径一般阴角为50mm ，阳角为10mm 。防水层的施工缝需留斜坡阶梯形槎，并应依照层次操作顺序连续施工，层层搭接紧密。留槎的位置一般宜留在地面上，亦可在墙面上，但须离开阴、阳角200mm 处。 2 施工准备 ( 1 )施工前审核图纸，编制防水工程施工方案我底。地下防水工程操作人员持证上 岗。 ( 2)铺贴防水层的基层必须按设计施工完毕，并经养护后干燥，含水率不大于9％；基层应平整、牢固，不空鼓开裂、不起大砂。 ( 3)防水层施工涂底胶前，应将基层表面清理干净。 ( 4 )施工用材料均为易燃，因而应准备好相应的消防器材。 3 操作工艺 ( 1 )工艺流程： ( 2)基层清理：施工前将验收合格的基层清理干净。 ( 3)涂刷基层处理剂：在基层表面满刷一道用汽油稀释的氯丁橡胶沥青胶粘剂，涂
刷应均匀，不透底。 精选文档 （4）铺贴附加层：管根、阴阳角部位加铺一层卷材。按规范及设计要求将卷材裁成相应的形状进行铺贴。 （5）铺贴卷材：将改性沥青防水卷材按铺贴长度进行裁剪并卷好备用，操作时将已卷好的卷材，用直径30 的管穿入卷心，卷材端头比齐开始铺的起点，点燃汽油喷灯或专用火焰喷枪，加热基层与卷材交接处，喷枪距加热面保持300mm 左右的距离，往返喷烤、观察当卷材的沥青刚刚熔化时，手扶管心两端向前缓缓流动铺设，要求用力均匀、不窝气，铺设压边宽度应掌握好，满贴法搭接宽度为80mm ，条粘法搭接宽度100mm 。 （6）热熔封边：平面做水泥砂浆或细石混凝土保护层；立面防水层施工完，应及时稀撒石碴后抹水泥砂浆保护层。 4 质量标准 （1）保证项目：高聚物改性沥青防水卷材和胶粘剂的规格、性能、配合比必须按设计和有关标准采用，应有合格的出厂证明。 卷材防水层特殊部位的细部作法，必须符合设计要求和施工及验收规范的规定，防水层严禁有破损和渗漏现象。 （2）基本项目 基层应平整，无空鼓、起砂，阴阳角应呈圆弧形或钝角。改性沥青胶粘剂涂刷应均匀，不得有漏刷、透底和麻点等。 卷材防水铺附加层的宽度应符合规范要求；分层的接头搭接宽度应符合规范的规定，收头应嵌牢固。 卷材粘结应牢固，无空鼓、损伤、滑移翘边、起泡、皱折等缺陷。 5 成品保护 （1）地下卷材防水层部位预埋的管道，在施工中不得碰损和堵塞杂物。 精选文档
江苏长强钢铁有限公司资源综合利用余气发电项目工程 施工组织设计/重大施工技术方案报审表 表号： A11 工程名称：江苏长强钢铁有限公司资源综合利用余气发电项目工程编号： 致江苏长强钢铁有限公司设备部: 现报上江苏长强钢铁有限公司资源综合利用余气发电项目工程的冷却塔工程专业施工组织设计/重大施工技术方案，请审查。 附件：江苏长强钢铁有限公司资源综合利用余气发电项目工程的冷却塔工程专业施工组织设计/重大施工技术方案 施工单位（章）：项目负责人： 日期： 总包单位审核意见： 总包单位（章）： 项目负责人： 日期：
本表一式3份，建设单位存1份、总包单位存1份，施工单位存1份。 江苏长强钢铁有限公司资源综 合利用余气发电项目工程 冷 却 塔 施 工 方 案
编制：王云超 审核： 批准： 编制单位：河北省冶金建设集团有限公司编制日期： 目录 1、工程概况 (2) 2、施工顺序 (2) 3、施工方法………………………………………………2-17 4、脚手架搭设方案………………………………………17-19 5、安全措施………………………………………………19-20
1、工程概况： 本工程为1350平方米双曲线自然通风冷却塔，塔高57.00m,进风口高度为5.00m，通风筒采用基本相同，最小140mm，最大500mm，环基顶部外直径为52.388m。环形基础、塔筒及淋水构架基础采用现浇钢筋混凝土结构。淋水构架采用预制结构。 2、施工顺序： 土方大开挖→环基垫层施工→环基施工→池底板砼垫层施工 →池底板施工→池壁施工→人字柱施工→环梁施工→风筒施工(淋水构架吊装) →防腐涂料施工→金属构件安装→竣工清理 3、施工方法 3.1施工测量 3.1.1冷却塔定位 根据厂区控制网或建筑方格网按二级导线精度测设控制桩。定位采用全站仪、钢尺等器具。根据施工图，在南北向、东西向轴线上距塔边8m 处埋设钢筋砼桩进行高程及坐标控制，控制点不少于4处，控制桩为500×500×1000mm，桩顶预埋钢板，同时塔门及爬梯进行引线控制，塔中心用φ108钢管上焊铁板做为永久桩进行控制，埋深度不少于1000mm。 3.1.2沉降观测 按图纸要求进行观测，整理观测结果，绘制沉降观测过程曲线。施工期间，冷却塔每升高10m观测一次，总观测次数不少于5次。如沉降发生异常情况，应增加观测次数，并报业主及设计单位以便及时采取措施。 3.2基础部分 3.2.1土方大开挖 开挖前需对基础轴线进行工程测量定位，经建设、监理单位认可后方可进行开挖。 为确保工程进度，开挖时计划采用两台反铲挖掘机进行施工，挖土机沿圆心在坑上进行后退式挖掘作业，所挖土方同时进行清运，挖土放坡系数为1：1，坑底留设500mm宽工作面（半径放大300mm），坑底外侧周围设排水沟及八处集水井，用3台水泵24小时不间断抽水，基坑所挖土方全部外运。由于机械开挖不好控制坑底平整度，故粗略挖至设计底标高。
仙游经济开发区海滨、海安围垦填海工程 集水池施工方案 编制： 审核： 审批： 中国洲坝集团基础工程 仙游围垦填海工程项目部 二0一七年八月一日
一、编制依据 (1) 二、工程概况 (1) 三、工艺流程 (1) 4.1施工准备 (2) 4.2 测量放样 (4) 4.3 基坑开挖与支护 (4) 4.4基坑基础处理 (6) 4.5 砂垫层施工 (8) 4.6 混凝土施工 (9) 4.6.1工艺流程 (9) 4.6.2基础面验收 (9) 4.6.3测量放样 (9) 4.6.4模板架设验收 (9) 4.6.5混凝土浇筑 (10) 4.7预制简支梁及池盖安装 (11) 4.8集水池两侧回填 (14) 五、质量保证措施 (14) 六、安全注意事项 (15) 七、环境保护措施 (15)
一、编制依据 （1）《水利水电工程单元工程施工质量验收评定标准》（SL632-2012） （2）《建筑地基处理技术规》JGJ79-2002 （3）《地基基础施工质量验收规》GB50202-2002 （4）《铁路路基工程质量验收标准》TB10414-2003 （5）《仙游经济开发区围垦填海项目施工招标文件》 (6)《仙游经济开发区围垦填海项目施工技术投标文件》 （7）《仙游经济开发区围垦填海项目排涝工程施工图》 二、工程概况 仙游经济开发区海滨、海安围垦填海工程位于省市湄洲湾仙游县枫亭镇南部，项目区利用、加固、扩建现状围堰工程，新建围堰工程，陆域填海2个区块工程，配套防洪排涝工程的建设，形成陆域面积132.70万m2（约1990.49亩），建设容主要包括：加固、扩建现状堤防，部分段新建、改建堤防；陆域形成；相关防洪排涝设施等容。陆域形成后，对于滨海大道各排涝出水口对应设置集水池，由集水井将上游排涝水引入暗涵进水口。填海一区工程排涝工程共设置集水池2个，分别设置在圆管涵入口处及圆管涵和集水池连接处。集水池主体结构采用C25埋石混凝土，上部盖板及简支梁为C30预制混凝土。 三、工艺流程 集水池施工按照以下工艺流程图进行，集水池按照先浇筑底板再分层浇筑侧壁的方式进行浇筑，其所有工序自检及验收检测点合格后方可进入下一步工序施工，本工序不合格时，须返回上一步（或上一循环），直至合格后方进入下一工序。
一、工程结构概况 本工程消防水池300m3，钢筋混凝土结构。消防水池采用C30砼，抗渗等级不低于S6,水池底板厚度均为300、池壁厚度均为250，顶板厚度为200。垫层为100厚C15素砼。 基础垫层埋深在-4.6米处，吸水坑处垫层埋深在-5.2米处。建议增加建筑及结构做法： 1.1抹灰：1）水池外壁、内壁和顶板顶面，用1：2防水砂浆抹面，厚20mm，水池顶板底面、支柱和导流墙等表面，可用1：2水泥砂浆抹面，厚15mm。2）如水池施工采用光滑模板，可以取消水泥砂浆内抹面。 3）为提高水池的不透水性，池内的1：2防水砂浆抹面，应分层紧密连续涂抹，每层的连接缝需上下左右铺开，并应与混凝土的施工缝错开。 2.水池顶板地面做法：（从上到下）覆土夯实—TS-C防水卷材（仅顶板面设置）—1：2水泥砂浆找平—200厚顶板 二、施工部署 （1）施工准备： 施工前要熟悉图纸，查对标高、预留套管、埋件位置，放轴线，做好周围排水工作。 （2）施工顺序： 第一步施工水池基础垫层(挖基坑→清底→验槽做好周边临时排水→ 支模板→浇砼垫层→垫层周边分层回填夯实)垫层周边回填完毕。第二步施工水池底板与池壁的斜托上部约300mm处，并预埋金属或塑胶止水带。第三步施工池壁与顶板连接的斜托下部处。第四步施工现浇顶板及水池进行灌水试验、验收。第五步施工池内导流墙及池外壁保温墙。第六步施工池壁内外抹灰。第七步施工池顶复土及周边回填夯实。
三、具体施工方法 1、施工测量： 按站区内固定坐标及标高，用经纬仪和水准仪进行测算、图示位置和标高，定轴线控制桩、高程桩，并测设临时水准点，临时水准点和轴线控制桩的设置，便于观测，一定要牢固，并采取保护措施。 2、基坑开挖： 基坑底部的开挖宽度可按下式计算： B＝B1＋2b1+b2 式中B基坑底部开挖长或宽 B1垫层宽度或长度 b1每侧工作面宽 b2可变数（设临时排水或需设挡土板宽度） 边坡坡度按硬塑粘性土类，放坡系数为1：1计算，现根据现场实际情况，基底周围需设一条临时小明沟（离垫层500mm外）。再设临时抽水井中一个，以防下雨时损坏基底土质，挖基底土方时，根据反铲性能，可次挖到设计标高以上200mm，以后用人工挖除至设计标高，若遇有地下水，根据排水条件和场地情况挖至地下水位以上，待排除地下水后再挖至预定标高。 3、验槽 根据图纸要求，不同土质情况有不同的地基处理，在开挖基坑时，及时会同设计、监理方确认土质情况，并对基础形式作业决定。基坑底高程的允许偏差为±20mm。 4、施工排水
初期雨水及地坑施工方案 编制： 审核： 批准： 2017年08月30日
目录 一、工程概况.................................... 错误!未定义书签。 二、编制依据.................................... 错误!未定义书签。 三、施工部署.................................... 错误!未定义书签。施工工序....................................... 错误!未定义书签。主要施工方法................................... 错误!未定义书签。主要施工特点................................... 错误!未定义书签。 四、施工方案.................................... 错误!未定义书签。土方工程....................................... 错误!未定义书签。垫层施工....................................... 错误!未定义书签。模板工程....................................... 错误!未定义书签。钢筋工程....................................... 错误!未定义书签。砼工程......................................... 错误!未定义书签。蓄水试验....................................... 错误!未定义书签。 五、质量保证措措施.............................. 错误!未定义书签。质量目标....................................... 错误!未定义书签。施工准备期的质量控制........................... 错误!未定义书签。施工期的质量控制............................... 错误!未定义书签。 六、主要施工机具计划............................ 错误!未定义书签。 七、主要劳动力计划.............................. 错误!未定义书签。 八、现场文明施工要求............................ 错误!未定义书签。 九、安全培训教育................................ 错误!未定义书签。附一:工作危险性分析（JHA）报告.................. 错误!未定义书签。附二:主要质量控制点一览表....................... 错误!未定义书签。
消防水池工程 专 项 施 工 方 案 建设单位： 施工单位： 编制人： 审核人： 日期：2018年4月7日
目录 第一章编制依据 (3) 第二章工程概况特点 (3) 第三章施工准备 (4) 第四章分项工程施工方案 (6) 第五章深基坑监测 (8) 第六章临边保证措施 (9) 第七章质量保证措施 (9) 第八章安全生产保证措施 (10) 第九章质量通病及防治措施 (13) 第十章工程成本控制措 (16) 第十一章施工工期保证措施 (20) 第十二章雨季施工保证措施 (21) 第十三章文明施工保证措施 (21) 第十四章成品保护措施施 (22) 第十五章工程创优保证措施 (22) 第十六章环保管理及措施 (25) 第十七章应急预案 (26) 第十八章施工进度计划表 (28) 第十九章施工平面布置图 (29)
消防水池工程专项施工方案 第一章编制说明 第一节编制依据： 1、本工程现有设计图纸。 2、国家及本地区现行施工规范、有关法律、法规等文件。 3、现行建筑、安装等劳动和工期定额。 4、建筑行业推广的新技术、新设备、新工艺、新材料。 5、本工程施工合同。 第二节拟使用的现行国家及地方主要标准、规范 序号名称版本 1、工程测量规范 GBJ50026-93 2、混凝土结构工程施工质量验收规范 GB50204—2015 3、建筑工程施工质量验收统一标准 GB50300-2013 4、建筑施工安全检查标准 JGJ59-2011 5、建筑机械使用安全技术规程 JGJ33-2012 6、施工现场临时用电安全技术规范 JGJ46-2016 7、其他有关国家及吉林省现行施工验收规范等。 第二章工程概况特点： 工程名称：消防水池工程 工程地点： 建设单位： 监理单位： 勘察单位： 设计单位： 施工单位： 第一节建筑设计 本消防水池面积149.42M2，容积为500M3。建筑物长16.60米，宽12.20米，高度为4.20米；结构形式：钢筋混凝土结构。池底标高－4.50米，相当于
目录 一、编制依据 ......................................................................................................................... ２ 二、工程概况 ......................................................................................................................... ２ 三、施工部署 ......................................................................................................................... ３ 四、施工准备 ......................................................................................................................... ４ 五、主要项目施工方法 ......................................................................................................... ５ 1、测量工程 ....................................................................................................................... ５ 2、土方开挖 ....................................................................................................................... ６ 3、钢筋工程 ....................................................................................................................... ７ 4、模板工程 ................................................................................................................... １１ 5、混凝土浇筑 ............................................................................................................... １５ 6、混凝土养护 ............................................................................................................... １６ 7、混凝土试验 ............................................................................................................... １７ 六、主要技术措施 ............................................................................................................. １７ 七、质量保证措施 ............................................................................................................. １８ 八、冷却塔水池施工资源计划 ......................................................................................... １８ 1、劳动力需用计划 ....................................................................................................... １８ 2、设备、机具使用计划 ............................................................................................... １９
3600m3/d高效沉淀池 方 案 设 计
二零一三年七月 目录 第一章概述 (1) 1.1总则 (1) 1.2方案说明 (1) 第二章方案基础 (2) 2.1设计依据 (2) 2.2设计原则 (2) 2.3项目范围 (3) 2.4设计进水水量 (3) 2.5设计进、出水水质 (3) 2.5.1设计进水水质 (3) 2.5.2设计出水水质 (3) 第三章工艺设计 (4) 3.1处理方案选择 (4) 3.2工艺选择 (4) 3.2.1 混合 (4) 3.2.2 反应 (4) 3.2.3 沉淀 (5) 3.2.4工艺比选 (7) 3.3原则流程 (7) 3.4工艺说明 (8) 第四章工艺单元设计 (9) 4.1主要工艺构（建）筑物、处理设备 (9) 4.1.1加药系统 (9) 4.1.2高效沉淀池 (10) 4.2管材及防腐、防渗措施 (11)
4.2.1 管材 (11) 4.2.2 防腐措施 (11) 第五章电气设计 (12) 5.1设计依据 (12) 5.2设计范围 (12) 5.3电动装置控制要求 (12) 第六章自动化系统及仪表 (13) 6.1设计依据 (13) 6.2防雷、接地 (13) 6.3自控要求 (13) 第七章建筑结构设计 (14) 7.1设计依据 (14) 7.2建筑装修 (14) 7.3抗震等级 (14) 7.4耐火等级 (14) 7.5地基处理 (14) 第八章环境保护、节能与劳动卫生 (15) 8.1环境保护 (15) 8.2节能措施 (15) 8.3劳动安全卫生措施 (15) 第九章设备（构筑物）材料 (16) 第十章运行成本分析 (17) 第十一章质量及售后服务承诺 (18)
禹州市第一火力发电厂热电联产工程循环水冷却塔土建工程工程 施 工 组 织 设 计 河南省第三建筑工程公司 二○○三年五月十一日． 目录
第一章编制说明及编制依据1 1.1编制说明1 1.2编制依据1 第二章工程简况及工程特点2 2.1地理位置及环境2 2.2工程简况2 第三章施工管理机构设置2 3.1施工管理机构的建立2 3.2施工管理机构框图3 3.3施工管理机构的启动与高效4 3.4施工管理机构高效运作保障措施6 第四章工程质量目标及实现质量目标的保证措施7 4.1质量目标7 4.2质量控制措施7 4.3保证质量优良的措施16 4.3.1建立质量管理机构16 4.3.2建立工程质量保证体系和质量检验系统16 16 技术保证措施4.3.3． 4.3.4原材料质量保证措施17 4.3.5计量保证措施18
4.3.6施工保证措施18 4.3.7建立质量回访维修制度19 第五章工期网络计划图和工期的技术组织措施20 5.1工期网络计划图(附图)20 5.2 保证施工工期的措施20 5.2.1组织管理措施20 5.2.2新技术应用措施21 5.2.3机械设备的配置措施21 5.2.4施工组织技术措施21 第六章安全生产、文明施工及其保证措施22 6.1安全文明施工22 6.1.1安全管理的实施22 6.1.2结合本工程特点采取的措施23 6.1.3现场施工用电的安全措施25 6.1.4文明施工27 6.2 成品保护措施29 第七章主要工序的施工方法和施工网络图30 30 施工准备7.1 7.2 施工工艺流程30 7.3土建工程主要施工方法32 第八章劳动力计划、材料供应计划44
循环水池方案
9.1土石方工程专项施工方案 9.1.1地下水的处理： 采用前期在迎水面坑外明挖深井抽水外排降低地下水位后再开挖，开挖后以坑内集水沟和集水井抽水外排为主。坑外设2个深井采用挖机大开挖起始尺寸暂定为10m*10m，深度为7.5m左右，井内各设2台Dg100污水泵抽水外排；后期坑内设两个1000*1000砖砌集水井，井底标高-7.75左右，井内设1台Dg40污水泵抽水外排，集水沟宽度为500，深度为300-500，坡向积水井，采用粗砾石填筑成盲沟，再用10厚竹篾板覆盖，竹篾板上再盖彩条布。水池施工期间设专人24小时全天候不间断降排水。 9.1.2土方回填： 基坑土方回填应在水池验收合格以后进行，回填前先清除基底上垃圾、木枋等杂物，排除积水和淤泥，基坑土方回填采用挖掘机取土，自卸汽车运土，人工分层赶平夯实，土方填筑从最低处开始分层赶平夯实，每层虚铺厚度不宜大于30㎝，用振动式打夯机夯实，打夯时应注意夯机行进路线，一夯压半夯，夯夯相连，不得有漏夯现象。 9.2钢筋工程 9.2.1钢筋施工 9.2.1.1进场原材料严格执行验收制度，对号查验质保书，并分批按不同规格堆放及时取样进行复试合格后才能下料。
9.2.1.2如遇不合格料，必须退出现场以防用错。按设计图纸出料单下料，需焊接钢筋必须先试验合格才能整批生产。 9.2.1.3绑扎钢筋表面必须清洁、无油污、水泥浆等。 9.2.1.4钢筋采用绑扎、焊接、机械接长，下层钢筋绑扎时，先根据钢筋间距用粉笔划出位置，随后依线绑扎，钢筋交叉点均有铁丝扎牢。按设计的钢筋保护层厚度采用垫块每1m 梅花设置，下层钢筋放在垫块上。 9.2.1.5绑扎钢筋特别注意板上负弯矩及悬臂钢筋保证不被踩踏下去，浇混凝土时钢筋值班人员应重点关心，出现变形必须及时纠正。 9.2.1.6钢支架搭设支撑：因水池配重及抗浮脚要与水池底板混凝土一同浇注，因此水池底板上下层钢筋之间采用 HRB400?16钢筋马凳作支架，纵横向间距为1m，梅花型设置，马凳支架做法详见附图。 9.2.1.7为确保插筋位置正确，在轴线用线拉直控制，用电焊把插筋与底板上皮钢筋固定牢固或附加一道箍筋绑扎牢。 9.2.1.8钢筋现场不得自行代换，如代换应经设计院同意。 9.3钢筋连接 钢筋连接要求：直径16 ㎜以上且28 ㎜以下的钢筋均采用闪光对焊或电渣压力焊接长，其中电渣压力焊用于柱筋连接，闪光对焊主要用于梁或板钢筋连接；焊接接头同截面不大于50 % ，
高效沉淀池设计方案 Document number：PBGCG-0857-BTDO-0089-PTT1998
3600m3/d高效沉淀池 方 案 设 计 二零一三年七月 目录
第一章概述 总则 德安人一贯奉行“一次做对、顾客满意”的质量方针，严格贯彻ISO9001质量管理体系和ISO14001环境管理体系，健全“顾客全程星级体系”，为顾客提供一流的服务。卓越的品质，完美的服务，使得德安产品畅销全球。 我们坚持奉行“二十一世纪经营是以德安天下”的经营理念，服务于大众，服务于社会，共创二十一世纪的全球化环保集团。 德安集团，国家级高新技术企业，中国环保产业骨干企业，建有博士后科研工作站，以“净化环境、服务全球”为己任。通过近20年的发展，德安已形成完善的研发平台和销售服务平台，可提供：城乡给水处理、污水处理及中水回用、工业水处理及回用、水厂升级改造、污水厂升级改造、城乡垃圾资源化、河道湖泊治理等系列解决方案及设计、施工总承包服务。还提供水处理设备的研发、制造、销售一条龙服务。 德安通过持续科研创新，建有科研中心和中试工厂，并与清华大学、浙江大学、武汉大学以及国际生态城市建设者协会等国内外科研机构开展了多方向、多层次的深度合作，联合成立了多家科研机构。拥有300余项专利，并获得多个国家级奖项，继D型滤池广泛推广应用及编制行业标准，DA-EH污水处理工艺成功应用于国内外市政污水处理项目之后，又研制成功并向市场推出智慧型WTBOX多功能污水处理装置、循环冷却水协同处理装置、DE型滤池、DF滤池、DA新型滤布滤池、DA高效沉淀池、活动式螺杆污泥脱水机、DA螺旋式高效生物填料等多个领先技术，广泛应用于多个水处理领域工程。近期还将隆重推出DA无污泥污水处理技术、DA高效全自动油水分离器、水平流鳍片式沉淀池和污泥资源化治地膜技术等，期待与您的合作。 方案说明 该项目为煤矿废水，处理水量为150m3/h，进水SS≤2200mg/L，经处理后，出SS 度≤80mg/L。据此，浙江德安科技股份有限公司根据建设方提供的资料推荐以下处理方案。 第二章方案基础 设计依据 ?《室外给水设计规范》（GB50013-2006） ?《室外排水设计规范》（GB50014-2006） ?《水处理设备技术条件》（JB/T2932-1999）
*****工程 施 工 方 案 编制人： 审核人： 批准人： *****有限公司 年月日
消防泵房施工方案 一、设计概况： 本工程位于********西侧，仓库2北面，建筑面积187.24平方米，地上一层，桩及承台基础框架及剪力墙结构，建筑高度5.4米，层高4.5米，顶板厚度120mm，该消防蓄水池底板厚300mm，池壁厚度为250mm。砼强度等级分别为：素砼垫层：C20；底板：C40，P6；池壁：C35，P6；顶板：C35，P6。 二、施工准备： 本项目部接到任务后，组织有关人员认真熟悉图纸，因工程时间紧，又接近冬天，所以必须对图纸中所使用的材料进行准备并采购，组织施工力量，考察并联系打桩队进场，预约钢筋、模板、砼等班组进场。 三、地下室消防蓄水池结构施工方案： （一）消防蓄水池施工顺序为： 场地平整→打桩→土方开挖→砼垫层→砖胎膜施工→回填土→池底板垫层浇筑→浇桩芯砼→底板防水工程→防水层防护层→底板地梁钢筋绑扎→防水套管安装、止水钢板安装→浇筑承台地梁底板C40P6砼→框架柱剪力墙钢筋绑扎→框架柱梁剪力墙顶板模板安装→框架梁顶板钢筋绑扎→柱剪力墙梁板砼浇筑。 （二）钢筋工程施工方法： 1.该消防泵房底板受力筋为三级钢Φ12@150双层双向，池壁竖向受力钢筋为三级钢Φ12@150，水平筋为三级钢Φ12@150。
2.消防泵房所用钢材进场后，必须按进场批次和产品的抽验方法进行现场批量见证取样，合格后方可使用。因本工程为三级抗震等级，故钢筋检验所得强度实测值应符合下列规定： 2.1钢筋的抗拉强度实测值与屈服强度实测值的比值下应小于 1.25。 2.2钢筋屈服强度实测值与强度标准值的比值不应大于1.3。 3.底板钢筋绑扎前，应先在砼垫层上划分好钢筋位置线，钢筋绑扎时，应严格按线的位置绑扎钢筋，所有底板钢筋交叉点必须全部扎牢，且相互成八字形。 4.底板的底部钢筋及池壁竖向钢筋的砼保护层应使用标准厚度的垫块，确保保护层的厚度，对底板上层负弯矩筋必须用Φ10@1000马凳筋进行支撑，以保证上下层钢筋之间间距，池壁钢筋采用梯子筋进行绑扎定位，梯子筋采用三级钢Φ12@250。 5.底板受力钢筋连接采用绑扎搭接，同一构件中，相邻纵向受力钢筋绑扎扣搭接接头宜相互错开，在连接区段长度为1.3m内（L L为搭接长度），纵向钢筋搭接接头面积百分率不宜大于25%。 6.为保证池壁墙体厚度，采用三级钢Φ12@1000水平支撑钢筋长度为250mm，梅花状布置。 7.在池壁钢筋绑扎时，沿池壁四周在底板以上500mm处设一圈钢板止水带，止水钢板固定用Φ12@400钢筋点焊在池壁墙筋上。 8.消防泵房钢筋安装质量检验评定必须符合下列规定。 8.1钢筋网片绑扎：长、宽允许偏差±10mm。
项目天然气制氢装置冷却塔安装 施工方案 编制： 审核： 批准： 天然气制氢装置冷却塔分公司项目部 2011年7月29日
目录 一、工程简介 (2) 二、施工组织 (3) 三、施工前的技术准备及措施 (4) 四、施工工艺、技术要求及质量控制点 (4) 五、施工质量保证体系及措施 (14) 六、施工安全保证体系及措施 (15) 七、JHA分析即危险源分析 (16) 八、需方配合的工作 (17) 九、施工机具 (17) 十、用电负荷计划 (17) 十一、电机、风机试车步骤 (17)
一、工程简介 本工程为中国项目天然气制氢装置吊装式冷却塔安装工程（1格塔）。本次工程施工的依椐为采购合同、技术协议及工程图纸，塔内构件及风筒由冷却塔分公司进行设计制作的，施工安装由冷却塔分公司承担。为确保本工程的进度和工程质量，保证人身、设备安全，协调衔接各个工序，特制定本方案。 ⒈施工地点及工程特点： 地点为中国项目第一循环水场新建冷却塔。冷却塔特点： ■ 塔体为砼结构框架，框架外安装玻璃钢维护板吊装式逆流冷却塔。 ■ 单塔处理水量4100吨 ■ 进塔水温38℃ ■ 出塔水温26℃ ■ 飘水损失≤0.001％ ⒉施工内容； ⒉1 冷却塔顶风机、电机安装。数量1格塔 ⒉2冷却塔风筒安装。数量1格塔 ⒉3 冷却塔内配水系统固定装置焊接安装。数量1格塔 ⒉4 冷却塔塔体玻璃钢围护壁板安装。数量1格塔 ⒉5 冷却塔内填料吊托件焊接安装。数量1格塔 ⒉6 冷却塔内配水系统安装。数量1格塔 ⒉7 冷却塔内填料粘接及安装。数量1格塔 ⒉8 冷却塔内导水条的安装。数量1格塔 ⒉9 冷却塔内收水器组装及安装。数量1格塔 ⒉10 冷却塔内挡雾板安装。数量1格塔 ⒉11冷却塔立管安装。数量1格塔 ⒉12避雷系统安装。数量1格塔 ⒉13照明系统安装。数量1格塔 ⒉14电机操作柱安装。数量1格塔 ⒉15电缆桥架安装。数量1格塔 ⒊编制依据： 根据与中国项目循环水场新建工程采购合同、技术协议及工程图纸等编制

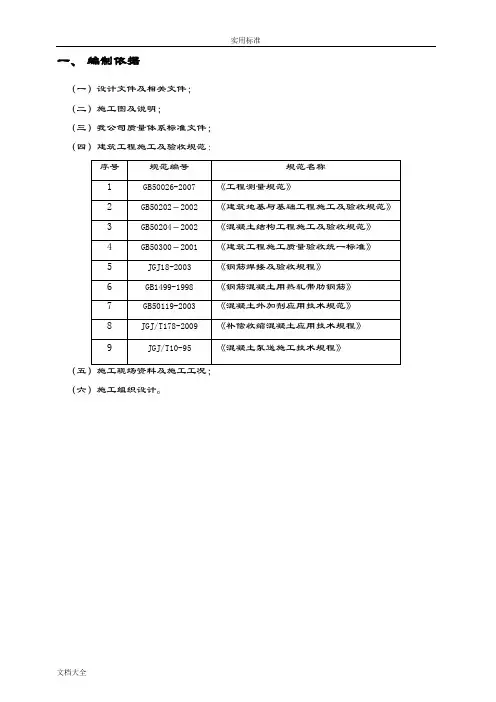

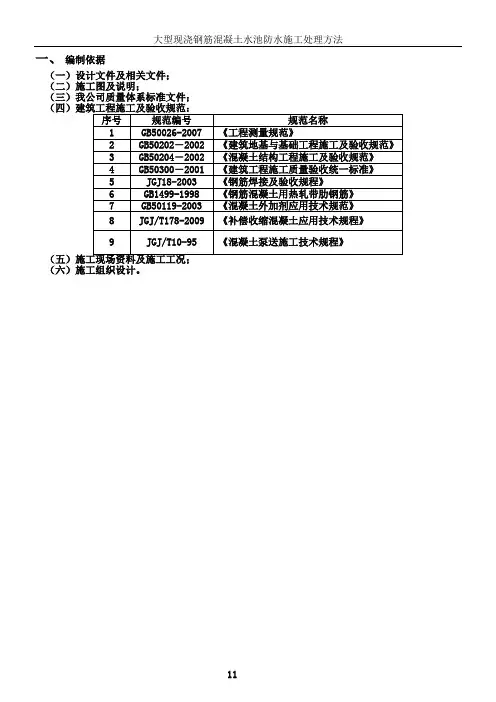

一、编制依据 （一）设计文件及相关文件； （二）施工图及说明； （三）我公司质量体系标准文件； （四）建筑工程施工及验收规范： 序号规范编号规范名称 1 GB50026-2007 《工程测量规范》 2 GB50202－2002 《建筑地基与基础工程施工及验收规范》 3 GB50204－2002 《混凝土结构工程施工及验收规范》 4 GB50300－2001 《建筑工程施工质量验收统一标准》 5 JGJ18-2003 《钢筋焊接及验收规程》 6 GB1499-1998 《钢筋混凝土用热轧带肋钢筋》 7 GB50119-2003 《混凝土外加剂应用技术规范》 8 JGJ/T178-2009 《补偿收缩混凝土应用技术规程》 9 JGJ/T10-95 《混凝土泵送施工技术规程》 （五）施工现场资料及施工工况； （六）施工组织设计。
