冲击响应谱校准技术的研究 厉巍 陈永久 朱永晓 （贵州航天计量测试技术研究所，贵州 贵阳550009） 摘要：冲击响应谱试验已经成为大多数航天产品必做的力学环境试验项目之一，传统的冲击试验缺乏对冲击环境模拟的真实性，本文介绍了冲击响应谱的原理和冲击响应谱试验设备；用labVIEW 为平台，编写了冲击响应谱校准软件，为冲击响应谱试验机的校准与数据分析提供了通用性较好的校准分析方法，并基于PXI 系统设计了冲击响应谱校准装置。 关键词：航天产品LabVIEW 冲击响应谱 校准 PXI 系统 0引言 冲击响应谱试验机是用于完成冲击响应谱试验的环境试验设备，冲击响应谱是对产品实施抗冲击设计的分析基础，也是生产中冲击环境模拟试验的基本参数，在航空、航天重点型号科研生产及有关重大科技专项中，冲击响应谱试验已经成为必做的环境试验之一。产品在实际应用过程中受力情况复杂，其中，冲击激励会使设备激起强迫振动和固有频率响应，使产品性能和结构强度受到不同程度的损害甚至失效。航空、航天、电子等行业产品在生产、运输等过程中存在着各种冲击，而这对产品的质量和可靠性有着很大的负面影响。为了解决这一问题，在此基础上产生并发展起了冲击试验。近年来，随着对环境试验的认识不断提高，对冲击环境的模拟也提出了更高的要求，冲击响应谱试验也来越被关注。 1 冲击响应谱原理 冲击信号与一般的振动信号在许多方面具有不同的特性，工程中研究冲击信号的目的并不是研究冲击波形本身，而是更加注重冲击作用于系统的效果，或者说是研究冲击运动对系统的损伤势。不论用冲击的时间历程还是用频谱都难以描述冲击的损伤势，因此必须使用能够衡量冲击效果的冲击响应谱。 冲击响应谱系指一单自由度质量弹簧阻尼系统，当公共基础受到冲击激励时产生的响应峰值作为单自由度系统固有频率的函数绘出的图，其物理模型如图1所示。 图1 冲击响应谱的物理模型 数学模型可归结为如下微分方程的解： 式中，u x -=δ；
I C S17.160 J04 中华人民共和国国家标准 G B/T29716.4 2018/I S O18431-4:2007 机械振动与冲击信号处理 第4部分:冲击响应谱分析 M e c h a n i c a l v i b r a t i o na n d s h o c k S i g n a l p r o c e s s i n g P a r t4:S h o c k-r e s p o n s e s p e c t r u ma n a l y s i s (I S O18431-4:2007,I D T) 2018-03-15发布2018-10-01实施中华人民共和国国家质量监督检验检疫总局
目 次 前言Ⅲ 引言Ⅳ 1 范围1 2 规范性引用文件1 3 术语和定义1 4 符号和缩略语1 5 冲击响应谱基本原理2 6 冲击响应谱的计算5 7 采样频率的影响9 参考文献12
前言 G B/T29716‘机械振动与冲击信号处理“由以下部分组成: 第1部分:引论; 第2部分:傅立叶变换的时域窗; 第3部分:时频分析方法; 第4部分:冲击响应谱分析; 第5部分:时基分析方法三 本部分为G B/T29716的第4部分三 本部分按照G B/T1.1 2009给出的规则起草三 本部分使用翻译法等同采用I S O18431-4:2007‘机械振动与冲击信号处理第4部分:冲击响应谱分析“三 与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下: G B/T2298 2010机械振动二冲击与状态监测词汇(I S O2041:2009,I D T)三 本部分由全国机械振动二冲击与状态监测标准化技术委员会(S A C/T C53)提出并归口三 本部分起草单位:西北机电工程研究所二杭州亿恒科技有限公司二中国测试技术研究院二交通运输部公路科学研究所二孝感松林国际计测器有限公司二湖北省电力公司电力科学研究院二中船重工第七一一研究所三 本部分主要起草人:李超位二焦明纲二顾国富二王宝元二洪丽娜二赵玉刚三
冲击响应谱 1简介 冲击响应谱通常简称“冲击谱”，它是工程中广泛应用的一个重要概念。国家电工委员会（IEC）、国家标准化组织(ISO)所属的技术委员会以及我国的国家标准，都已经把冲击谱作为规定冲击环境的方法之一。因此，冲击谱是对设备实施抗冲击设计的分析基础，也是控制产品冲击环境模拟实验的基本参数。 2冲击谱详解 所谓冲击谱，是将冲击源施加于一系列线性、单自由度质量-弹簧系统时，将各单自由度系统的响应运动中的最大响应值，作为对应于系统固有频率的函数而绘制的曲线，即称为冲击谱。由定义可知，冲击谱是单自由度系统受冲击作用后所产生的响应运动在频域中的特性描述。它不同于冲击源的傅里叶频谱，其区别在于：傅里叶频谱仅仅研究冲击源本身在频域中的能量分布属性，只是冲击源函数在频域中的展开，它不涉及任何一个要研究的机械系统的响应。虽然冲击频谱与傅里叶频谱两者都是频率的函数，但有着明显的区别。 换言之，冲击谱是一系列固有频率不同的单自由度线性系统受同一冲击激励响应的总结果。产品受冲击作用，其冲击响应的最大值意味着产品出现最大应力，即试验样品有最大的变形。因此，冲击响应的最大加速度Amax与产品受冲击作用造成的损伤及故障产生的原因直接相关，由此引出了最大冲击响应谱。 3最大冲击响应谱又可以作如下细分 1.正初始冲击响应谱（+I）是指激励脉冲持续时间内，一系列被激励单自由度系统与激励脉冲同方向上出现的最大响应值。Amax(+I)与相应系统的固有频率fn的关系曲线。 2.正残余冲击响应谱（+R）是指激励脉冲持续时间结束后，一系列被激单自由度系统与激励脉冲同方向上出现的最大响应值Amax（+R）与相应系统的固有频率fn的关系曲线。 3.负初始冲击响应谱（-I）是指激励脉冲持续时间内，一系列被激励单自由度系统与激励脉冲反方向上出现的最大值Amax（-I）与相应的系统固有频率fn的关系曲线。 4.负残余冲击响应谱(-R)是指激励脉冲持续时间结束后，一系列被激单自由度系统与激励脉冲反方向上出现的最大值Amax（-R）与相应的系统固有频率fn的关系曲线。 冲击响应谱反映的是环境特性，根据分析冲击响应谱，可以为设计产品的抗冲击能力提供依据。要获取冲击响应谱，首先要采集环境冲击的时域信号，然后再通过软件进行分析，获取冲击响应谱。国内外都有相应的系统可以完成这个工作。比如国内的INTEST（英泰斯特）,提供了冲击加速度时域采集、频域分析、冲击响应谱分析等多种功能，还可以在软件中生成标准脉冲的、归一化后的冲击响应谱，为工程应用提供最直接的解决方案。 4冲击响应谱技术参数 冲击响应谱试验机是用来衡量冲击运动对电工电子产品作用力的大小，考核试品在冲击环境下功能的适应性和结构完好性。 产品特点： 摆锤式结构。 plc控制预设能量自动冲击无二次冲击。 冲击能量无级可调。 计算机测量同时采集时域、频域冲击波形 结合式程序调节器，低频能量调节方便。
disp(' ') disp(' srs.m ver 2.0 July 3, 2006') disp(' by Tom Irvine Email: tomirvine@https://www.doczj.com/doc/4e1784810.html,') disp(' ') disp(' This program calculates the shock response spectrum') disp(' of an acceleration time history, which is pre-loaded into Matlab.') disp(' The time history must have two columns: time(sec) & acceleration') disp(' ') % clear t; clear y; clear yy; clear n; clear fn; clear a1; clear a2 clear b1; clear b2; clear jnum; clear THM; clear resp; clear x_pos; clear x_neg; % iunit=input(' Enter acceleration unit: 1= G 2= m/sec^2 '); % disp(' ') disp(' Select file input method '); disp(' 1=external ASCII file '); disp(' 2=file preloaded into Matlab '); file_choice = input(''); % if(file_choice==1) [filename, pathname] = uigetfile('*.*'); filename = fullfile(pathname, filename); % fid = fopen(filename,'r'); THM = fscanf(fid,'%g %g',[2 inf]); THM=THM'; else THM = input(' Enter the matrix name: '); end % t=double(THM(:,1));
【关键字】技术 冲击响应谱校准技术的研究 厉巍陈永久朱永晓 （贵州航天计量测试技术研究所，贵州贵阳550009） 摘要：冲击响应谱试验已经成为大多数航天产品必做的力学环境试验项目之一，传统的冲击试验缺乏对冲击环境模拟的真实性，本文介绍了冲击响应谱的原理和冲击响应谱试验设备；用labVIEW为平台，编写了冲击响应谱校准软件，为冲击响应谱试验机的校准与数据分析提供了通用性较好的校准分析方法，并基于PXI系统设计了冲击响应谱校准装置。 关键词：航天产品LabVIEW 冲击响应谱校准PXI系统 0引言 冲击响应谱试验机是用于完成冲击响应谱试验的环境试验设备，冲击响应谱是对产品实施抗冲击设计的分析基础，也是生产中冲击环境模拟试验的基本参数，在航空、航天重点型号科研生产及有关重大科技专项中，冲击响应谱试验已经成为必做的环境试验之一。产品在实际应用过程中受力情况复杂，其中，冲击激励会使设备激起强迫振动和固有频率响应，使产品性能和结构强度受到不同程度的损害甚至失效。航空、航天、电子等行业产品在生产、运输等过程中存在着各种冲击，而这对产品的质量和可靠性有着很大的负面影响。为了解决这一问题，在此基础上产生并发展起了冲击试验。近年来，随着对环境试验的认识不断提高，对冲击环境的模拟也提出了更高的要求，冲击响应谱试验也来越被关注。 1 冲击响应谱原理 冲击信号与一般的振动信号在许多方面具有不同的特性，工程中研究冲击信号的目的并不是研究冲击波形本身，而是更加注重冲击作用于系统的效果，或者说是研究冲击运动对系统的损伤势。不论用冲击的时间历程还是用频谱都难以描述冲击的损伤势，因此必须使用能够衡量冲击效果的冲击响应谱。 冲击响应谱系指一单自由度质量弹簧阻尼系统，当公共基础受到冲击激励时产生的响应峰值作为单自由度系统固有频率的函数绘出的图，其物理模型如图1所示。 图1 冲击响应谱的物理模型 数学模型可归结为如下微分方程的解： 式中，； ； 2 冲击响应谱试验设备

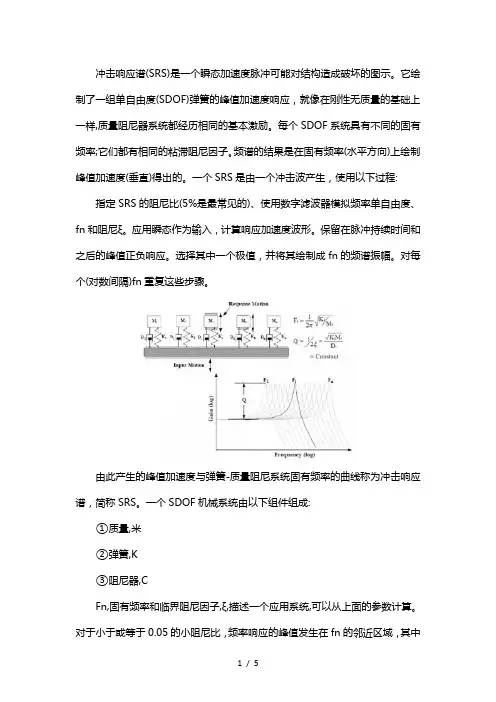

冲击响应谱(SRS)是一个瞬态加速度脉冲可能对结构造成破坏的图示。它绘制了一组单自由度(SDOF)弹簧的峰值加速度响应，就像在刚性无质量的基础上一样,质量阻尼器系统都经历相同的基本激励。每个SDOF系统具有不同的固有频率;它们都有相同的粘滞阻尼因子。频谱的结果是在固有频率(水平方向)上绘制峰值加速度(垂直)得出的。一个SRS是由一个冲击波产生，使用以下过程: 指定SRS的阻尼比(5%是最常见的)、使用数字滤波器模拟频率单自由度、fn和阻尼ξ。应用瞬态作为输入，计算响应加速度波形。保留在脉冲持续时间和之后的峰值正负响应。选择其中一个极值，并将其绘制成fn的频谱振幅。对每个(对数间隔)fn重复这些步骤。 由此产生的峰值加速度与弹簧-质量阻尼系统固有频率的曲线称为冲击响应谱，简称SRS。一个SDOF机械系统由以下组件组成: ①质量,米 ②弹簧,K ③阻尼器,C Fn,固有频率和临界阻尼因子,ξ,描述一个应用系统,可以从上面的参数计算。对于小于或等于0.05的小阻尼比，频率响应的峰值发生在fn的邻近区域，其中
Q为质量因子，等于1/(2ξ)。 任何瞬态波形都可以作为SRS呈现，但这种关系不是唯一的;许多不同的瞬态波形可以产生相同的SRS。SRS不包含所有关于瞬态波形的信息，因为它只跟踪峰值瞬时加速度。 不同的阻尼比为相同的冲击波形产生不同的SRS。零阻尼会产生最大的响应，而高阻尼则会产生较平的SRS。阻尼比与质量因子Q有关，在正弦振动的情况下也可以被认为是传递率。阻尼比为5%（ξ=0.05）时，Q值为10。如果没有指定阻尼因子(或Q)，则SRS图是不完整的。 ★SRS箱的频率间隔 一个SRS由多个在对数频率范围内均匀分布的箱组成。频率分布可以由两个数字来定义:一个参考频率和期望的分数倍频间隔，如1/1、1/3或1/6。(倍频程是频率的两倍)例如，250hz和500hz的频率相差一个倍频程， 1 kHz和2 kHz的频率也是一样。 比例带宽显示对于分析各种自然系统，如人类对噪声和振动的反应，是非常有用的。许多机械系统表现出的特征非常适合以比例带宽分析。 为了获得更好的频率分辨率，频率范围可以以倍频程的一部分划分比例间隔。例如，有1/3倍频间隔，每个倍频程有3个SDOF滤波器。一般来说，对于1/N个分数倍频程，每个倍频程有N个带通滤波器。这里1/N称为分数倍
冲击响应谱（SRS）用于描述瞬态和冲击波形对单自由度（DOF）机械系统的影响。根据时间波形计算的SRS可用于预测该波形对更复杂的多自由度结构的影响。有时，需要生成特定的SRS波形。SRS合成模块根据用户定义的SRS 目标谱生成短暂的瞬态时间波形。 SRS合成基础 冲击响应谱合成的目的是生成满足冲击响应谱（SRS）域中定义的所需响应谱（RRS）标准的时域波形。单个正弦波就产生具有一个尖峰的SRS。为了生成由测试目标谱定义的任意SRS形状的信号，可以将多个正弦波组合成一个复合波形。 SRS合成使用一系列的正弦波(称为小波)来生成时间波形。从波形中生成SRS并不是一个线性过程，而且有许多具有相同SRS的时间波形。没有直接的方法计算来自SRS的时间信号。SRS合成算法采用迭代的方法，将多个小波组合成一个“假想”波形，然后将得到的SRS与指定目标谱进行比较，从这个结果产生的误差，用于产生一个新的“假想”波形。重复这个过程，直到结果达到预期目标。
一旦我们有一组包含足够多频率的小波，SRS在一定程度上就是可控的。改变这些正弦波的振幅会改变SRS的形状。这是SRS合成的基本原理。为了说明合成过程，请参考下图。首先，用户需要定义一个RRS（所需的响应谱）作为目标。然后定义各SDOF滤波器共振频率对应的若干小波。可以调整这些小波的振幅，使合成波形的冲击响应谱接近RRS。 ★晶钻仪器推荐 ●手持式动态信号分析仪CoCo-80X ：可用于冲击响应谱采集 ●Spider-81 振动控制器，可以用于冲击响应谱采集与控制 ●Spider-80X 模块化动态数据采集器，可用于冲击响应谱采集与控制 杭州锐达数字技术有限公司是美国晶钻仪器公司中国总代理，负责产品销售、技术支持与产品维护，是机械状态监测、振动噪声测试、动态信号分析、动态数据采集、应力应变测试等领域的供应商，提供手持一体化动态信号分析系统、
冲击响应谱 冲击响应谱通常简称“冲击谱”，它是工程中广泛应用的一个重要概念。国家电工委员会（IEC）、国家标准化组织(ISO)所属的技术委员会以及我国的国家标准，都已经把冲击谱作为规定冲击环境的方法之一。因此，冲击谱是对设备实施抗冲击设计的分析基础，也是控制产品冲击环境模拟实验的基本参数。 所谓冲击谱，是将冲击源施加于一系列线性、单自由度质量-弹簧系统时，将各单自由度系统的响应运动中的最大响应值，作为对应于系统固有频率的函数而绘制的曲线，即称为冲击谱。由定义可知，冲击谱是单自由度系统受冲击作用后所产生的响应运动在频域中的特性描述。它不同于冲击源的傅里叶频谱，其区别在于：傅里叶频谱仅仅研究冲击源本身在频域中的能量分布属性，只是冲击源函数在频域中的展开，它不涉及任何一个要研究的机械系统的响应。虽然冲击频谱与傅里叶频谱两者都是频率的函数，但有着明显的区别。 换言之，冲击谱是一系列固有频率不同的单自由度线性系统受同一冲击激励响应的总结果。产品受冲击作用，其冲击响应的最大值意味着产品出现最大应力，即试验样品有最大的变形。因此，冲击响应的最大加速度Amax与产品受冲击作用造成的损伤及故障产生的原因直接相关，由此引出了最大冲击响应谱。 最大冲击响应谱又可以作如下细分： 1.正初始冲击响应谱（+I）是指激励脉冲持续时间内，一系列被激励单自由度系统与激励脉冲同方向上出现的最大响应值。Amax(+I)与相应系统的固有频率fn的关系曲线。 2.正残余冲击响应谱（+R）是指激励脉冲持续时间结束后，一系列被激单自由度系统与激励脉冲同方向上出现的最大响应值Amax（+R）与相应系统的固有频率fn 的关系曲线。 3.负初始冲击响应谱（-I）是指激励脉冲持续时间内，一系列被激励单自由度系统与激励脉冲反方向上出现的最大值Amax（-I）与相应的系统固有频率fn的关系曲线。 4.负残余冲击响应谱(-R)是指激励脉冲持续时间结束后，一系列被激单自由度系统与激励脉冲反方向上出现的最大值Amax（-R）与相应的系统固有频率fn的关系曲线。 冲击响应谱反映的是环境特性，根据分析冲击响应谱，可以为设计产品的抗冲击能力提供依据。要获取冲击响应谱，首先要采集环境冲击的时域信号，然后再通过软件进行分析，获取冲击响应谱。国内外都有相应的系统可以完成这个工作。比如国内的INTEST（英泰斯特）,提供了冲击加速度时域采集、频域分析、冲击响应谱分析等多种功能，还可以在软件中生成标准脉冲的、归一化后的冲击响应谱，为工程应用提供最直接的解决方案。
冲击响应谱合成 电子电工产品环境试验 第二部分 :试验方法 试验Ei:冲击冲击响应谱合成 1 范围 GB/T2423的部分规定了合成冲击响应谱(SRS)实验.适用于需要模复杂瞬态激励的样品。 2 规范性引用文件 下列文件中的条款通过GB/T2423的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不住日期的引用文件，其最新版本适用于本部分。 GB/T2421—1999 电工电子产品环境试验总则(idt IEC 60068—1:1998) GB/T2423(10—2008电工电子产品环境试验第2部分:试验方法试验Fc:振动(正弦) ( IEC 60068—2—6:1995，IDT) GB/T2423.5—1995 电工电子产品环境试验第2部分:试验方法试验Ea和导则:冲击 (idt IEC 60068—2—27:1987) GB/T2423.43—2008电工电子产品环境试验第2部分:试验方法振动、冲击和类似动态试验样品的安装(IEC 60068—2—47:1999，IDT) GB/T2423.56—2006电工电子产品环境试验第2部分:试验方法试验Fh:宽频带随机振动(数控)和导则( IEC 60068—2—64:1993，IDT) IEC60068—2—57:1999 环境试验第2部分:试验方法试验Ff:振动时间历程法
ISO 266:1997 声学优选频率 ISO 2041:1990振动和冲击词汇 3 术语和定义 在LSO2041:1990，GB/T2423.102008,GB/T2423.5—1995和GB/T2423.56—2006中给出的术语和定义，与以下定义一起使用。 3.1 -3dB带宽 -3dBbandwidth 在频率响应函数中对应于一个共振峰值的最大响应0,707倍的两点间的频带宽度。 3.2 临界阻尼 critical damping 在可能的最短时间内允许唯一系统返回其起始位置并且不产生震荡的最小粘性阻尼。 3.2 危险频率critical frequency 下列情况的频率: GB/T2423.57—2008/ IEC60068—2—81:2003 ——由于振动，样品呈现出功能失效和/或性能降低，和/或 ——机械共振和/或其他响应效应，如颤动 3.4 阻尼 damping 一般的术语解释为在一个系统中的能量耗散的许多机械作用。在实际应用 中，阻尼取决于许多参数，诸如结构类型、振型、应变、外加力、速率、材料、连接滑移等。
