表2.2IMT-A信道模型主模块路径损耗模型
注：
f单位为GHz，距离d单位为m。
1）载波频率
c
2）断点距离d′BP= 4 h′BS h′UT f c/c，f c为中心频率（Hz），c = 3.0 ?108 m/s，h′BS = h BS– 1.0m，h′UT = h UT– 1.0m为等效天线高度。
3）断点距离d BP= 2π h BS h UT f c/c，f c为中心频率（Hz），c= 3.0 ?108 m/s。
不同仿真环境除了路径损耗上存在差异，还在其他参数上有所不同，如表2.3所示。
表2.3IMT-A信道模型主模块信道参数
角度扩展因子C与射线蔟数量的关系
单位射线蔟内角度扩展条件下的角度偏移
室内传播与路径损耗计算及实例 RFWaves公司 Adi Shamir 摘要:通过对传播路径损耗得估算来预测无线通信系统在其工作环境下得性能;解释了自由空间传播损耗得计算;电磁波在介质中得发射与反射系数得理论计算就是预测反射与发射系数得工具。下面得一些实例与模型就是在2、4GHz工作频率时给出得。 ------------------------------------------------------------------------------------------- 1、简介 大多数无线应用设计人员最关心得问题就是系统能否正常工作在无线信道得最大距离。最简单得方法就是计算与预测:a)系统得动态范围;b)电磁波得传播损耗。 动态范围对设计者而言就是一个重要得系统指标。它决定了传输信道上(收发信机之间)允许得最大功率损耗。决定动态范围得主要指标就是发射功率与接收灵敏度。例如:某系统有80dB得动态范围就是指接收机可以检测到比发射功率低80dB得信号电平。传播损耗就是指传输路径上损失得能量,传播路径就是电磁波传输得路径(从发射机到接收机)。例:如果某路径得传播损耗就是50dB,发射机得功率就是10dB,那末接收机得接收信号电平就是-40dB。 2.自由空间中电磁波得传播 如上所述,当电磁波在自由空间传播时,其路径可认为就是连接收发信机得一条射线,可用Ferris公式计算自由空间得电波传播损耗: Pr/Pt= Gt、Gr、 (λ/4πR)2 (2、1) 式中Pr就是接收功率,Pt就是发射功率,Gt与Gr分别就是发射与接收天线得增益,R就是收发信机之间得距离,功率损耗与收发信机之间得距离R得平方成反比。公式2、1可以对数表示为: PL=-Gr-Gt+20log(4πR/λ)=Gr+Gt+22+20log(R/λ) (2、2) 式中Gr与Gt分别代表接收天线与发射天线增益(dB),R就是收发信机之间得距离,λ就是波长。 当λ=12、3cm时(f=2、44GHz)可得出: PL2、44=-Gr-Gt+40、2+20log(R) (2、3) R得单位为米。 图2-1表示了信号频率2、44GHz,天线得增益为0dBi时得自由空间得损耗曲线。 注意:在此公式中收发天线得极化要一致(匹配),天线得极化不同会产生另一损耗系数。一般情况下对于理想得线极化天线,极化损耗同两个天线得极化方向得夹角得余弦得平方成正比。例如:两个偶极天线得方向夹角为45°时,极化损耗系数为-3dB左右。
简化的路径损耗模型 信号传播的复杂性使得用一个单一的模型准确描述信号穿越一系列不同的环境的路径损耗的特征非常困难。准确的路径损耗模型可以通过复杂的射线追踪模型或者经验测量获得，其中必须满足严格的系统规范，或者基站和接入点的布局必须在最佳的位置。然而，出于对不同系统设计的通用权衡分析，有时候最好的方式是用一个简单的模型抓住信号传播的本质特征，而不是求助于复杂的路径损耗模型，后者也仅仅是真实的信道的近似。这样，下面这个路径损耗（以距离为自变量的函数）的简单模型成为系统设计的常用方法。 (2.20) 如果用dB衰减的形式表达，则为： (2.21) 在这个近似公式中，K是无单位常数，取值取决于传播、天线参数和阻塞引起的平均衰减，d0是天线远场的参考距离，γ是路径损耗指数。由于在天线近场存在散射现象，模型（2.20）通常只适用于传播距离d＞d0，其中室内环境下假设d0的范围是1-10米，室外环境下假设d0的范围是10-100米。K的值小于1，而且通常被设定为在距离d0处的自由空间路径损耗（这个设定已经被经验测试数据证实）： (2.22) 或者K也可以由在d0处的测量数据决定，并且进行进一步的优化，以便模型或者经验数据之间的均方误差（MSE）能够最小化。γ的值取决于传播环境：对于近似遵循自由空间模型或者双路径模型的传播来说，γ值相应地取为2—4。在更复杂的环境中，γ值可以通过拟合经验测试数据的最小均方误差（MMSE，Mimimum Mean Square Error）来取得（如下面的例子所示）。或者γ值也可以由考虑了载频和天线高度的经验模型（如Hata模型、Okumura模型等）来取得。表格2.1概括了900MHz下不同的室内环境和室外环境下的γ值。如果载频更高，则路径损耗指数γ也会更高。主要指出的是，室内环境下γ的取值范围变化比较大，这是由地板、隔墙和物体引起的信号衰减导致的。
电缆损耗计算公式 如果从材料上计算,那需要的数据比较多,那不好算,而且理论与实际差别较大。嗯,是比较正常的。常规电缆是5-8%的损耗。一般常用计算损耗的方法,就是通过几个电表的示数加减计算的。因为理论与实际的误差是比较大的,线路老化,会造成线路电阻变大,损耗增大。7%的损耗,是正常的。还需要你再给出一些数据…如电阻率等… 185的铜线,长度200米,电 缆损耗是多少。 电缆线路损耗计算一条500米长的240铜电缆线路损耗怎么计。 首先要知道电阻: 截面1平方毫米长度1米的铜芯线在20摄氏度时电阻为0.018 欧,R=P*L/S(P电阻系数.L长度米.S截面平方毫米) 240平方毫米铜线、长度500米、电阻:0.0375欧姆假定电流100安培,导线两端的电压:稀有金属3.75伏。耗功率:37.5瓦。 急求电缆线电损耗的计算公式? 线路电能损耗计算方法A1 线路电能损耗计算的基本方法是均方根电流法,其代表日的损耗 电量计算为:ΔA=3 Rt×10-3 (kW·h) (Al-1)Ijf = (A) (Al-2)式中ΔA——代表日损耗电量,kW·h;t——运行时间(对于代表日t=24),h;Ijf——均方根电流,A;R——线路电 阻,n;It——各正点时通过元件的负荷电流,A。当负荷曲线以三相有功功率、无功功率表示时:Ijf= = (A) (Al-3)式中Pt ——t时刻通过元件的三相有功功率,kW;Qt——t时刻通过 元件的三相无功功率,kvar;Ut——t时刻同端电压,kV。A2 当具备平均电流的资料时,可以利用均方根电流与平均电流的等效关系进行电能损耗计算,令均方根电流Ijf与平均电流 Ipj(代表日负荷电流平均值)的等效关系。 3*150+1*70电缆300米线路损耗如何计算 300*0.01=3米也就是说300米的主材消耗量是3米.如果工作量是300米的工程,那么造价时的主材应申请303米.但如果是300米的距离敷设电缆时,需考虑波形弯度,弛度和交叉的附加长度,那么就应该是(水平长度+垂直长度)*1.025+预留长度,算完得数后再乘以1.01就是主材的最后消耗量。 一般电缆的损耗怎样计算 理论上只能取个适当的系数,如金属1.01~1.02,非金属1.04~1.05。要确切的得称重收集数据并总结归纳可得。 电缆线用电损耗如何计算?如现用YJV22-3*150+1*70 电缆线。 电缆电阻的计算: 1、铜导线的电阻率为:0.0175hexun1 Ω·m, 根据公式:R=P*L/S(P电阻系数.L长度米.S截面平方毫米),电缆的电阻为:R=0.0175*260/70=0.065Ω; 2、根据用公式P=I2R计算功率损耗。
ITU-R P. 1791建议书* 用于评估超宽带设备影响的传播预测方法 （ITU-R 第211/3号课题） （2007年） 范围 本建议书提供适用1-10 GHz频率范围的方法，以计算视距（LoS）和障碍路径环境下室内和室外超宽带（UWB）系统的路径损耗，并评估传统窄带接收机从UWB发射机接收功率的情况。 国际电联无线电通信全会， 考虑到 a) 超宽带（UWB）技术是一项迅速发展的无线技术； b) 采用UWB技术的设备使用多个高速数据流，并覆盖广泛带宽； c) 了解传播特性对于评估UWB设备的影响至关重要； d) 人们既需要了解有关干扰评估的实验（即适用各站址）模型和意见，又需要了解进行详细传播预测所需的确定性（或针对具体站址的）模型， 注意到 a) ITU-R P. 525建议书提供有关自由空间衰减的计算方法； b) ITU-R P. 528建议书提供VHF、UHF和SHF频段航空移动和无线电导航业务的传播曲线； c) ITU-R P. 618建议书提供地对空链路的传播数据和预测方法； d) ITU-R P. 452建议书阐述约0.7 GHz至30 GHz频率范围内地球表面台站之间微波干扰的评估程序； e) ITU-R P. 1238建议书提出有关900 MHz至100 GHz频率范围的室内传播指导； f) ITU-R P. 1411建议书提供约300 MHz至100 GHz频率范围室外短路径的传播方法； *应提请无线电通信第1研究组注意本建议书。
g) ITU-R P.1546建议书提出有关30 MHz至3 GHz频率范围距离为1公里或1公里以上系统的传播指导； h) ITU-R P. 530建议书提供地面视距（LoS）系统设计的传播数据和预测方法， 建议 1应采用本建议书附件1提供的信息和方法计算1 GHz至10 GHz频率范围内UWB设备的路径损耗； 2应采用本建议书附件2提供的信息评估传统窄带接收机从UWB发射机接收的功率。 附件 1 1 引言 UWB视距传输损耗对频率的依赖主要由天线特性决定。因此，通常用于窄带信号传播建模的传统路径损耗模型对于计算UWB信号的路径损耗十分有益。 迄今为止，人们已在复杂多样的环境条件下对UWB传播进行了广泛研究和实验，从而建立了UWB的传播模型及其参数。 UWB设备既可能用于室内，也可能用于室外。在进行传播研究时，人们需要详细了解室内站址的具体情况，包括其几何图形、材料和家具等。对于室外传播，有关建筑物和树木的信息对传播计算至关重要。这些因素往往造成UWB接收机能够解决的、多径效应的产生。因此，UWB传播模型应当容纳UWB设备将运行其中的、典型环境的路径损耗和多径特性。能够广泛代表相关环境传播特性的模型更有助于人们实现上述目标。通常而言，这些模型不需要用户获得大量输入信息即可以进行计算工作。 本建议书确定相关的运行环境和路径损耗类别，并提供估算此类条件下UWB路径损耗的方法。应在确定UWB链路预算工作中采用本建议书。 2 实际运行环境 本建议书仅从无线电传播的角度对环境加以分类。本建议书确定两种不同的室内传播环境和一种室外传播环境。人们认为，这些环境是最具代表性的环境。表1列出了上述三种环境。由于认识到在各类别中存在多种不同的环境，因此本建议书并非旨在对每一种可能的情况都进行建模，而是给出能够代表人们通常遇到的环境的传播模型。
电力线路线损计算方法 线路电能损耗计算方法 A1线路电能损耗计算的基本方法是均方根电流法，其代表日的损耗电量计算为： ΔA=3Rt×10-3(kW?h)(Al-1) Ijf=(A)(Al-2) 式中ΔA——代表日损耗电量，kW?h； t——运行时间(对于代表日t＝24)，h； Ijf——均方根电流，A； R——线路电阻，n； It——各正点时通过元件的负荷电流，A。 当负荷曲线以三相有功功率、无功功率表示时： Ijf==(A)(Al-3) 式中Pt——t时刻通过元件的三相有功功率，kW； Qt——t时刻通过元件的三相无功功率，kvar； Ut——t时刻同端电压，kV。 A2当具备平均电流的资料时，可以利用均方根电流与平均电流的等效关系进行电能损耗计算，令均方根电流Ijf与平均电流Ipj(代表日负荷电流平均值)的等效关系为K(亦称负荷曲线形状系数)，Ijf=KIpj，则代表日线路损耗电量为： ΔA=3K2Rt×10-3(kW?h)(A2-1) 系数K2应根据负荷曲线、平均负荷率f及最小负荷率α确定。 当f>0.5时，按直线变化的持续负荷曲线计算K2： K2=[α 1/3(1－α)2]/[1/2(1 α)]2(A2-2) 当f<0.5，且f>α时，按二阶梯持续负荷曲线计算K2： K2=[f(1 α)－α]/f2(A2-3) 式中f——代表日平均负荷率，f＝Ipj/Imax，Imax为最大负荷电流值，Ipj为平均负荷电流值； α——代表日最小负荷率，α=Imin/Imax，Imin为最小负荷电流值。 A3当只具有最大电流的资料时，可采用均方根电流与最大电流的等效关系进行能耗计算，令均方根电流平方与最大电流的平方的比值为F(亦称损失因数)，F=/，则代表日的损耗电量为： ΔA=3FRt×10-3(kW?h)(A3-1) 式中F——损失因数； Imax——代表日最大负荷电流，A。 F的取值根据负荷曲线、平均负荷率f和最小负荷率α确定。 当f>0.5时，按直线变化的持续负荷曲线计算F： F＝α 1/3(1－α)2(A3-2) 当f<0.5，且f>α时，按二阶梯持续负荷曲线计算：
变压器损耗 分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗,而铜损也叫负荷损耗,1、变压器损耗计算公式 （１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１） （２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２） （３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３） Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ 式中：Ｑ０——空载无功损耗（ｋｖａｒ） Ｐ０——空载损耗（ｋＷ） ＰＫ——额定负载损耗（ｋＷ） ＳＮ——变压器额定容量（ｋＶＡ） Ｉ０％——变压器空载电流百分比。 ＵＫ％——短路电压百分比 β——平均负载系数 ＫＴ——负载波动损耗系数 ＱＫ——额定负载漏磁功率（ｋｖａｒ） ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ） 上式计算时各参数的选择条件： （１）取ＫＴ＝１.０５； （２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ； （３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％； （４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ； （５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。 2、变压器损耗的特征 Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗； 磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。 涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。 ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。 负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。 变压器的全损耗ΔＰ=Ｐ０+ＰC 变压器的损耗比=ＰC/Ｐ０ 变压器的效率=ＰＺ/（ＰＺ+ΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。一、变损电量的计算：变压器的损失电量有铁损和铜损两部分组成。铁损与运行时间有关，铜损与负荷大小有关。因此，应分别计算损失电量。 1、铁损电量的计算：不同型号和容量的铁损电量，计算公式是：

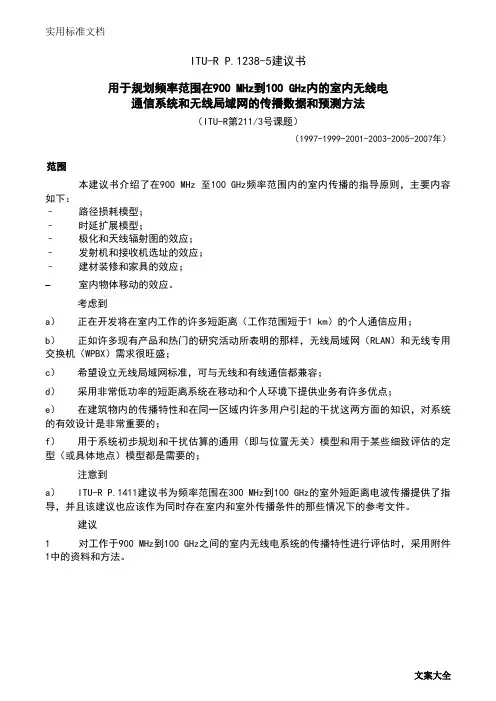

ITU-R P.1238-5建议书 用于规划频率范围在900 MHz到100 GHz内的室内无线电 通信系统和无线局域网的传播数据和预测方法 （ITU-R第211/3号课题） （1997-1999-2001-2003-2005-2007年） 范围 本建议书介绍了在900 MHz 至100 GHz频率范围内的室内传播的指导原则，主要内容如下： –路径损耗模型； –时延扩展模型； –极化和天线辐射图的效应； –发射机和接收机选址的效应； –建材装修和家具的效应； –室内物体移动的效应。 考虑到 a）正在开发将在室内工作的许多短距离（工作范围短于1 km）的个人通信应用； b）正如许多现有产品和热门的研究活动所表明的那样，无线局域网（RLAN）和无线专用交换机（WPBX）需求很旺盛； c）希望设立无线局域网标准，可与无线和有线通信都兼容； d）采用非常低功率的短距离系统在移动和个人环境下提供业务有许多优点； e）在建筑物内的传播特性和在同一区域内许多用户引起的干扰这两方面的知识，对系统的有效设计是非常重要的； f）用于系统初步规划和干扰估算的通用（即与位置无关）模型和用于某些细致评估的定型（或具体地点）模型都是需要的； 注意到 a）ITU-R P.1411建议书为频率范围在300 MHz到100 GHz的室外短距离电波传播提供了指导，并且该建议也应该作为同时存在室内和室外传播条件的那些情况下的参考文件。 建议 1 对工作于900 MHz到100 GHz之间的室内无线电系统的传播特性进行评估时，采用附件1中的资料和方法。
附件 1 1 引言 室内无线电系统的传播预测在某些方面是与室外系统有区别的。跟室外系统中一样，根本目的是保证在所要求的区域内有效覆盖（或在点对点系统情况下保证有可靠的传播路径）和避免干扰，包括系统内的干扰以及其他系统的干扰。然而，在室内情况下，覆盖的范围是由建筑物的几何形状明确地限定的，而且建筑物本身的各边界将对传播有影响。除了一建筑物的同一层上的频率要重复使用外，经常还希望在同一建筑物的各层之间要频率共用。这样就增添了三维干扰问题。最后，距离很短，特别是使用毫米波频率的场合，意味着无线电路径附近环境的微小变化可能会对传播特性有重大的影响。 由于这些因素的复杂性，若要着手室内无线电系统的具体规划，就需要知道特定位置的详细情况，如几何形状、材料、家具、预期的使用模型等。但是，为了进行系统初步规划，必须估计出覆盖该区域内所分布的移动站所需要的基站数目以及要估计与其他业务的可能干扰或系统之间的潜在干扰。对这些系统规划的情况而言，通常必须要有代表该环境中的传播特性的模型。同时，为了完成计算，该模型不应该要求使用者提供许多输入信息。 本附件主要说明了在室内无线电环境中遇到的传输损伤的通用的、与位置无关的模型和定性的建议。如有可能，也给出与位置有关的专用模型。在许多情况下，基本模型可用的数据受限于频率或试验环境。当可以取得更多的数据时，希望将附件中的建议加以扩充。同样，要根据使用这些模型过程中取得的经验来改善这些模型的精度。但是，本附件代表了目前可以使用的最佳建议。 2 室内无线电系统中的传播损伤和质量的度量标准 室内无线电信道的传播损伤主要由下列因素所造成： —来自房间内的物体（包括墙和地板）的反射和物体附近的衍射； —穿过墙、地板和其他障碍物的传输损耗； —高频情况下能量的通道效应，特别时走廊中这个效应更明显； —房间中人和物体的运动，包括在无线电链路的一端或两端可能的运动，而引起的传播损伤如下： —路径损耗——不仅有自由空间损耗，还有由于障碍物以及穿过建筑物材料传输引起的附加损耗，并且由于通道效应，自由空间损耗可能会减小； —路径损耗随时间和空间的变化； —从波的反射分量和衍射分量而引起的多径效应； —由于移动终端的随机位置变化而引起的极化失配。 室内无线通信业务可以由如下特性来表征： —高/中/低数据速率；
10KV电缆的线路损耗及电阻计算公式 线损理论计算是降损节能，加强线损管理的一项重要的技术管理手段。通过理论计算可发现电能损失在电网中分布规律，通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。 线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。线损理论计算的方法很多，各有特点，精度也不同。这里介绍计算比较简单、精度比较高的方法。 理论线损计算的概念 1．输电线路损耗 当负荷电流通过线路时，在线路电阻上会产生功率损耗。 (1)单一线路有功功率损失计算公式为 △P＝I2R 式中△P--损失功率，W； I--负荷电流，A； R--导线电阻，Ω (2)三相电力线路 线路有功损失为 △P＝△PA十△PB十△PC＝3I2R (3)温度对导线电阻的影响： 导线电阻R不是恒定的，在电源频率一定的情况下，其阻值 随导线温度的变化而变化。 铜铝导线电阻温度系数为a＝0.004。 在有关的技术手册中给出的是20℃时的导线单位长度电阻值。但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。为了减化计算，通常把导线电阴分为三个分量考虑：1）基本电阻20℃时的导线电阻值R20为 R20=RL 式中R--电线电阻率，Ω/km，; L--导线长度，km。 2）温度附加电阻Rt为 Rt=a（tP－20）R20 式中a--导线温度系数，铜、铝导线a=0．004； tP--平均环境温度，℃。 3）负载电流附加电阻Rl为 Rl= R20 4）线路实际电阻为 R=R20+Rt+Rl （4）线路电压降△U为 △U=U1－U2=LZ 2．配电变压器损耗(简称变损)功率△PB 配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。铁损对某一型号变压器来说是固定的，与负载电流无关。铜损与变压器负载率的平方成正比。 配电网电能损失理论计算方法 配电网的电能损失，包括配电线路和配电变压器损失。由于配电网点多面广，结构复杂，客户用电性质不
室内传播和路径损耗计算及实例 RFWaves公司 Adi Shamir 摘要：通过对传播路径损耗的估算来预测无线通信系统在其工作环境下的性能；解释了自由空间传播损耗的计算；电磁波在介质中的发射和反射系数的理论计算是预测反射和发射系数的工具。下面的一些实例和模型是在工作频率时给出的。 ------------------------------------------------------------------------------------------- 1.简介 大多数无线应用设计人员最关心的问题是系统能否正常工作在无线信道的最大距离。最简单的方法是计算和预测：a)系统的动态范围；b)电磁波的传播损耗。 动态范围对设计者而言是一个重要的系统指标。它决定了传输信道上(收发信机之间)允许的最大功率损耗。决定动态范围的主要指标是发射功率和接收灵敏度。例如：某系统有80dB的动态范围是指接收机可以检测到比发射功率低80dB的信号电平。传播损耗是指传输路径上损失的能量，传播路径是电磁波传输的路径(从发射机到接收机)。例：如果某路径的传播损耗是50dB，发射机的功率是10dB，那末接收机的接收信号电平是-40dB。 2．自由空间中电磁波的传播 如上所述，当电磁波在自由空间传播时，其路径可认为是连接收发信机的一条射线，可用Ferris公式计算自由空间的电波传播损耗： Pr/Pt= . (λ/4πR)2 式中Pr是接收功率，Pt是发射功率，Gt和Gr分别是发射和接收天线的增益，R是收发信机之间的距离，功率损耗与收发信机之间的距离R的平方成反比。公式可以对数表示为： PL=-Gr-Gt+20log(4πR/λ)=Gr+Gt+22+20log(R/λ) （） 式中Gr和Gt分别代表接收天线和发射天线增益（dB）,R是收发信机之间的距离，λ是波长。 当λ=时(f=可得出： =-Gr-Gt++20log(R) （） R的单位为米。 图2-1表示了信号频率，天线的增益为0dBi时的自由空间的损耗曲线。
1．输电线路损耗 当负荷电流通过线路时，在线路电阻上会产生功率损耗。 (1)单一线路有功功率损失计算公式为 △P＝I2R 式中△P--损失功率，W； I--负荷电流，A； R--导线电阻，Ω (2)三相电力线路 线路有功损失为 △P＝△PA十△PB十△PC＝3I2R (3)温度对导线电阻的影响： 导线电阻R不是恒定的，在电源频率一定的情况下，其阻值 随导线温度的变化而变化。 铜铝导线电阻温度系数为a＝0.004。 在有关的技术手册中给出的是20℃时的导线单位长度电阻值。但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。为了减化计算，通常把导线电阴分为三个分量考虑：1）基本电阻20℃时的导线电阻值R20为 R20=RL 式中R--电线电阻率，Ω/km，; L--导线长度，km。 2）温度附加电阻Rt为
Rt=a（tP－20）R20 式中a--导线温度系数，铜、铝导线a=0．004； tP--平均环境温度，℃。 3）负载电流附加电阻Rl为 Rl= R20 4）线路实际电阻为 R=R20+Rt+Rl （4）线路电压降△U为 △U=U1－U2=LZ 2．配电变压器损耗(简称变损)功率△PB 配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。铁损对某一型号变压器来说是固定的，与负载电流无关。铜损与变压器负载率的平方成正比。 配电网电能损失理论计算方法 配电网的电能损失，包括配电线路和配电变压器损失。由于配电网点多面广，结构复杂，客户用电性质不同，负载变化波动大，要起模拟真实情况，计算出某一各线路在某一时刻或某一段时间内的电能损失是很困难的。因为不仅要有详细的电网资料，还在有大量的运行资料。有些运行资料是很难取得的。另外，某一段时间的损失情况，不能真实反映长时间的损失变化，因为每个负载点的负载随时间、随季节发生变化。而且这样计算的结果只能用于事后的管理，而不能用于事前预测，所以在进行理论计算时，都要对计算方法和步骤进行简化。为简化计算，一般假设： （1）线路总电流按每个负载点配电变压器的容量占该线路配电变压器总容量的比例，分配到各个负载点上。 （2）每个负载点的功率因数cos 相同。 这样，就能把复杂的配电线路利用线路参数计算并简化成一个等值损耗电阻。这种方法叫等值电阻法。
室传播和路径损耗计算及实例 RFWaves公司 Adi Shamir 摘要：通过对传播路径损耗的估算来预测无线通信系统在其工作环境下的性能；解释了自由空间传播损耗的计算；电磁波在介质中的发射和反射系数的理论计算是预测反射和发射系数的工具。下面的一些实例和模型是在2.4GHz工作频率时给出的。 ------------------------------------------------------------------------------------------- 1.简介 大多数无线应用设计人员最关心的问题是系统能否正常工作在无线信道的最大距离。最简单的方法是计算和预测：a)系统的动态围；b)电磁波的传播损耗。 动态围对设计者而言是一个重要的系统指标。它决定了传输信道上(收发信机之间)允许的最大功率损耗。决定动态围的主要指标是发射功率和接收灵敏度。例如：某系统有80dB的动态围是指接收机可以检测到比发射功率低80dB的信号电平。传播损耗是指传输路径上损失的能量，传播路径是电磁波传输的路径(从发射机到接收机)。例：如果某路径的传播损耗是50dB，发射机的功率是10dB，那末接收机的接收信号电平是-40dB。 2．自由空间中电磁波的传播 如上所述，当电磁波在自由空间传播时，其路径可认为是连接收发信机的一条射线，可用Ferris公式计算自由空间的电波传播损耗： Pr/Pt= Gt.Gr. (λ/4πR)2 (2.1) 式中Pr是接收功率，Pt是发射功率，Gt和Gr分别是发射和接收天线的增益，R是收发信机之间的距离，功率损耗与收发信机之间的距离R的平方成反比。公式2.1可以对数表示为： PL=-Gr-Gt+20log(4πR/λ)=Gr+Gt+22+20log(R/λ) （2.2） 式中Gr和Gt分别代表接收天线和发射天线增益（dB）,R是收发信机之间的距离，λ是波长。 当λ=12.3cm时(f=2.44GHz)可得出： PL2.44=-Gr-Gt+40.2+20log(R) （2.3） R的单位为米。 图2-1表示了信号频率2.44GHz，天线的增益为0dBi时的自由空间的损耗曲线。 注意：在此公式中收发天线的极化要一致（匹配），天线的极化不同会产生另一损耗系数。一般情况下对于理想的线极化天线，极化损耗同两个天线的极化方向的夹角的余弦的平方成正比。例如：两个偶极天线的方向夹角为45°时，极化损耗系数为-3dB左右。
电缆电路功率损耗计算 公式： 电流等于电压除以电阻：I=U/R 功率等于电压与电流的乘积：P=U×I=U×U×I Db危化简大数字的计算，采用对数的方式进行缩小计算：db=10log p 电缆电阻等于电阻率与电缆长度的积再比上电缆的截面积 电阻率的计算公式为：ρ=RS/L ρ为电阻率----常用单位是Ω.m S 为横截面积----单位是㎡ R 为电阻值----单位是Ω L 是导线长度----单位是 M 电缆选择的计算顺序 例：允许损耗为 Xdb x=10log p 计算所损耗的功率 p （1）p=U×U/R 根据额定功率与额定电压计算负荷的等效电阻 （2）计算整个电路的电流 I=(p额—p负)/R负
（3）根据电流与损耗功率决定电缆电阻P=I×I×R (5) 根据电阻率与长度决定电缆截面积 ρ=RS/L 电阻率请询问电缆厂家 几种金属导体在20℃时的电阻率
已知电缆长度，功率，电压，需要多粗电缆 电压380V，电压降7％，则每相电压降=380×2= 功率30kw，电流约60A，线路每相电阻R=60=Ω 长度1000M，电阻 铝的电阻率是，则电缆截面S=1000×=131㎜2 铜的电阻率是，则电缆截面S=1000×=77㎜2 由于电机启动电流会很大，应选用150㎜2以上的铝缆或95㎜2以上的铜缆 电压降7％意味着线路损耗7％这个损耗实际上是很大的。如果每天使用8小时一月就会耗电500度， （农电规程中电一年就是6000度。 压380V的供电半径不得超过500米） 电缆选型表
基本含义：H—电话通信电缆 Y—实心聚氯乙烯或聚乙烯绝缘 YF—泡沫聚烯轻绝缘 YP—泡沫/实心皮聚烯轻绝缘 V—聚乙烯 A—涂塑铝带粘接屏蔽聚乙烯护套 C—自承式 T—石油膏填充 23—双层防腐钢带线包铠装聚乙烯外被层 33—单层细钢丝铠装聚乙烯外被层 43—单层粗钢丝铠装聚乙烯外被层 53—单层钢丝带皱纹纵包铠装聚乙烯外被层 553—双层钢带皱纹纵包铠装聚乙烯外被层
线路电能损耗计算方法 A1 线路电能损耗计算的基本方法是均方根电流法，其代表日的损耗电量计算为：ΔA=3R t×10-3(kW·h) (Al-1) I =(A) (Al-2) jf 式中ΔA——代表日损耗电量，kW·h； t——运行时间(对于代表日t＝24)，h； I ——均方根电流，A； jf R——线路电阻，n； I ——各正点时通过元件的负荷电流，A。 t 当负荷曲线以三相有功功率、无功功率表示时： I = =(A) (Al-3) jf 式中P t——t时刻通过元件的三相有功功率，kW； ——t时刻通过元件的三相无功功率，kvar； Q t U t——t时刻同端电压，kV。 A2 当具备平均电流的资料时，可以利用均方根电流与平均电流的等效关系进行电能损耗计算，令均方根电流I jf与平均电流I pj(代表日负荷电流平均值)的等效关系为K(亦称负荷曲线形状系数)，I jf=KI pj，则代表日线路损耗电量为： ΔA=3K2Rt×10-3(kW·h) (A2-1) 系数K2应根据负荷曲线、平均负荷率f及最小负荷率α确定。 当f >时，按直线变化的持续负荷曲线计算K2：
K2=[α+1/3(1－α)2]/ [1/2(1+α)]2 (A2-2) 当f <，且f >α时，按二阶梯持续负荷曲线计算K2： K2=[f(1+α)－α]/f2 (A2-3) 式中f——代表日平均负荷率，f＝I pj/ I max，I max为最大负荷电流值，I pj为平均负荷电流值； α——代表日最小负荷率，α=I min/ I max，I min为最小负荷电流值。 A3 当只具有最大电流的资料时，可采用均方根电流与最大电流的等效关系进行能耗计算，令均方根电流平方与最大电流的平方的比值为F(亦称损失因数)，F=/，则代表日的损耗电量为： ΔA=3FRt×10-3(kW·h) (A3-1) 式中F——损失因数； I ——代表日最大负荷电流，A。 max F的取值根据负荷曲线、平均负荷率f和最小负荷率α确定。 当f >时，按直线变化的持续负荷曲线计算F： F＝α+1/3(1－α)2 (A3-2) 当f <，且f >α时，按二阶梯持续负荷曲线计算： F=f (1+α)－α (A3-3) 式中α——代表日最小负荷率； f——代表日平均负荷率。 A4 在计算过程中应考虑负荷电流引起的温升及环境温度对导线电阻的影响，具体按下式计算： (1+β1+β2) (Ω) (A4—1) R＝R 20 β =(I pj / I20)2 (A4—2) 1
10kV线路损耗计算 1、线路资料 线路长度：7km，导线型号：JKLYJ-150, 配变容量：2800kV A 2、线路参数计算： 20℃时铝绞线交流电阻率：31.5Ω·mm2/km，则R=L·ρ/S=7×31.5/150=1.47Ω。 3、损耗计算 ⑴、按用户功率因数达0.9来计，只考虑有功电量。 P=3UIcosφI= P/(3Ucosφ) (U=10.5kV cosφ取0.9 R= 1.47Ω) ΔP=3*I2R=0.01646P2(w)=1.646×10-5 P2 (kw) ，即线路有功功率损耗与有功负荷的平方成正比。 P总=P+ΔP 同时乘以等效时间τ，即电量W总=W+ΔW。 ΔW=ΔPτ=1.646×10-5 P2τ=1.646×10-5 PW=1.646×10-5 W2/τ 按一班制，等效时间τ取240小时，则 ΔW=6.86×10-8 W2(kw·h) (W单位为kw·h) 即线路有功电量损耗与用户有功电量的平方成正比。 ⑵不考虑功率因数达标，同时考虑有功电量和无功电量。 ΔP=R*(P2+Q2)/ 1000U2(除1000是将R折算为kΩ) ΔW=ΔPτ= R*(W2+V2)/1000U2τ(U=10.5kV R= 1.47Ω) 按一班制，等效时间τ取240小时，则 ΔW=ΔPτ=1.47*(W2+V2)/26460000=5.56×10-8(W2+V2) (kw·h) (W单位为kw·h，V单位为kvar·h)
两种方式计算比较： 由此可见，采用同时考虑有功电量和无功电量计算方式较为客观，在功率因数为0.9时，两种方式线损一致。在功率因数低时，线损增加。 若要采用固定线损率方式，根据配变容量2800kV A，每月电量估计在30～40万度，固定线损率取2.4%较为合理。
线路损耗： 线路损耗，简称线损。是电能通过输电线路传输而产生的能量损耗。 正文 电能通过输电线路传输而产生的能量损耗，简称线损。电力网络中除输送电能的线路外，还有变压器等其他输变电设备,也会产生电能的损耗,这些电能损耗（包括线损在内）的总和称为网损。 线损是由电力传输中有功功率的损耗造成的，主要由以下3个部分组成。 ①由于电流流经有电阻的导线，造成的有功功率的损耗，它是线损的最主要部分式中P、Q、I分别为流经路线的有功功率、无功功率和电流；U为路线上与P、Q同一点测得的电压；R为线路的电阻，与导线的截面、导线的材料和线路的长度有关。 ②由于线路有电压，而线间和线对接之间的绝缘有漏电，造成的有功功率损耗 ΔPg=U2g 式中g是表征绝缘漏电情况的电导。 ③电晕损耗：架空输电线路带电部分的电晕放电造成的有功功率损耗。在一般正常情况下，后两部分只占极小的份量。 减少线损，节约能量，提高电力传输的效率，是电力部门设计运行工作的主要内容之一。可以从下列几个方面着手降低线损:①提高电力系统的电压水平,包括在其他条件合理的情况下尽可能采用高一
级电压送电，在运行中保证电压水平；②使线路中的潮流合理，尤其应尽可能减少线路上无功功率的流动；③选用合理的导线材料和截面。 线损计算： 线损理论计算，是降损节能，加强线损管理的一项重要的技术管理手段。通过理论计算可发现电能损失在电网中分布规律，通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。 简介： 线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。线损理论计算的方法很多，各有特点，精度也不同。这里介绍计算比较简单、精度比较高的方法。 方法： 理论线损计算的概念 1．输电线路损耗 当负荷电流通过线路时，在线路电阻上会产生功率损耗。 (1)单一线路有功功率损失计算公式为 △P=I2R 式中△P--损失功率，W； I--负荷电流，A；
室内传播和路径损耗计算及实例 摘要：通过对传播路径损耗的估算来预测无线通信系统在其工作环境下的性能；解释了自由空间传播损耗的计算；电磁波在介质中的发射和反射系数的理论计算是预测反射和发射系数的工具。下面的一些实例和模型是在2.4GHz工作频率时给出的。 1.简介 大多数无线应用设计人员最关心的问题是系统能否正常工作在无线信道的最大距离。最简单的方法是计算和预测：a)系统的动态范围；b)电磁波的传播损耗。 动态范围对设计者而言是一个重要的系统指标。它决定了传输信道上(收发信机之间)允许的最大功率损耗。决定动态范围的主要指标是发射功率和接收灵敏度。例如：某系统有80dB的动态范围是指接收机可以检测到比发射功率低80dB的信号电平。传播损耗是指传输路径上损失的能量，传播路径是电磁波传输的路径(从发射机到接收机)。例：如果某路径的传播损耗是50dB，发射机的功率是10dB，那末接收机的接收信号电平是-40dB。 2．自由空间中电磁波的传播 如上所述，当电磁波在自由空间传播时，其路径可认为是连接收发信机的一条射线，可用Ferris公式计算自由空间的电波传播损耗： 式中Pr是接收功率，Pt是发射功率，Gt和Gr分别是发射和接收天线的增益，R是收发信机之间的距离，功率损耗与收发信机之间的距离R的平方成反比。公式2.1可以对数表示为： PL=-Gr-Gt+20log(4πR/λ)=Gr+Gt+22+20log(R/λ) （2.2）
式中Gr和Gt分别代表接收天线和发射天线增益（dB）,R是收发信机之间的距离，λ是波长。 当λ=12.3cm时(f=2.44GHz)可得出： PL2.44=-Gr-Gt+40.2+20log(R)（2.3） R的单位为米。 图2-1表示了信号频率2.44GHz，天线的增益为0dBi时的自由空间的损耗曲线。 注意：在此公式中收发天线的极化要一致（匹配），天线的极化不同会产生另一损耗系数。一般情况下对于理想的线极化天线，极化损耗同两个天线的极化方向的夹角的余弦的平方成正比。例如：两个偶极天线的方向夹角为45°时，极化损耗系数为-3dB左右。 当收发信机之间的距离很近时，自由空间的传播模型同实际传播相近似。例：在室外环境中天线间的距离远小于它们距地面的高度时，反射波不会对其构成干扰。 3．室内无线电波的传播 今天很多应用都着眼于室内环境（居民小区和办公大楼）。室内环境中的传播损耗预测很复杂，主要问题是要有特定场景的模拟工具。作为模型输入数据的一部分，它们需要地点和结果的物理描述，因此就有了一个更通用更简单的模型方式。 预测室内环境传播损耗的最常用方法是经验公式法。经验公式是基于某一特定环境下的实际测量结果。在实际中发射机和接收机在特定环境中置于不同的距离和位置，测量其功率损耗，通过收集大量的数据导出功率损耗曲线及其函数。 平均值结果显示其功率衰落要远大于自由空间的传播公式所得出的结果。在自由空间模型中，功率衰落同收发信机的距离的平方成反比。室内传播经验公式显示在室内环境中的功率衰落同距离的3或4次方成反比。这是因为通过不同路径到达接收天线的电磁波产生的多径效应对主信号产生严重干扰的结果。
