题目: 电力系统不对称短路计算与分析 初始条件： 系统接线如下图，线路f处发生金属性B、C相接地短路。已知各元件参为：发电机G：S N=60MV A, V N=10.5KV，X d″=0.2, X2=0.25，E″=11KV； 变压器T-1：S N=60MV A, Vs（%）=10.5，K T1=10.5 / 115kV； 变压器T-2：S N=60MV A, Vs（%）=10.5，K T2=115 / 10.5kV； 线路L：长L=90km, X1=0.4Ω/km, X0=3.5X1； 负荷LD：S LD=40MV A，X1=1.2, X2=0.35。 要求完成的主要任务: 选取基准功率S B=60MV A，基准电压为平均额定电压，要求： （1）制定正、负、零序网，计算网络各元件序参数标幺值。 （2）计算各序组合电抗及电源组合电势并绘制复合序网。 （3）计算短路点的入地电流有名值和A相电压有名值。 （4）计算短路时发电机侧线路流过的各相电流有名值。 时间安排： 熟悉设计任务 5.27 收集相关资料 5.28 选定设计原理 5.29 计算分析及结果分析 5.30 --6.6 撰写设计报告 6.7 指导教师签名：年月日 系主任（或责任教师）签名：年月日
摘要 本次课程设计的步骤为先进行正、负、零序参数的标幺值转化，再分别用戴维南定理做出各序等值电路得到各序的短路电抗，然后根据两相接地短路的边界条件绘制复合网络电路，并求出各序短路电流、总短路电流和A相电压，最后根据电力系统的具体电路计算发电机侧的相电流。根据标幺值计算出有名值。本文最后还总结了各种简单短路情况的短路电流的计算方法。 关键词：标幺值两相接地短路复合网络电路
第5章电力系统不对称短路的计算分析 5.1 基本认识 5.2元件的序阻抗及系统序网络的拟制及化简 5.3不对称短路时短路点电流和电压的分析及计算 前言： 1. 不对称短路时短路点的电流和电压出现不对称，短路点电流和电压的计算关键是求出其中一相的各序电流、电压分量。 2.各序电流、电压分量分量的计算方法： 解析法——解方程：上述5.1中三序网的基本式 +三个补充方程（据不同类短路型的边界条 件列出。——繁，不用 有两种 复合序网法——将三个序网适当连接———组成复合序网法，求 各序电流、电压（该法易记，方便，故广泛用— —实际上是由解析法推导出的） 3.何谓“复合序网’——将三个序网适当连接，体现a相各序电流、电压关系的网络图。 4.设对短路点各序网络图以简化到最简单的形式（见下图）——且表达形式有三种
正序网 表达3 表达1 表达2 表达3 表达1 表达2 表达3
一、 复合序网图及相量图 （一） 单相接地)1(a f a 相——故障相，特殊相 bc 相——非故障相 分析： 边界条件： 0)1()1(==c b I I 0)1(=a U 据对称分量法,得： )1(0)1(2)1()1(2)1()1()1(13 1)(31a a a c b a a I I I I a I a I I ===++= ——即三序电流相等 0)1(0)1(2)1(1)1(=++=a a a a U U U U 三序电流、电压可用下图5-30体现，称为复合序网。
图5-30 f(1)复合序网
注： (1)复合序网，体现了三序电流、电压的关系 )1(0)1(2)1(1a a a I I I == 0)1(0)1(2)1(1=++a a a U U U (2) 由复合序网,可直接写出短路点f (1) 点的各序电流、电压 )1(0 )1(2321)1(1 ) (a a a a I I X X X j E I ==∑ +∑+∑= )()1(0)1(21)1(1)1(1a a a a a U U X I j E U +-=∑ -= ∑ -=2)1(2)1(20X I j U a a ∑ -=0)1(0)1(00X I j U a a （3）短路点故障相电流 )1(1)1(0)1(2)1(1)1(3a a a a a I I I I I =++= —— 即为正序电流)1(1a I 的3倍
信息工程学院 课程设计报告书 题目: 不对称短路故障分析与计算 专业：电气工程及其自动化 班级： 0312408班 学号： 031240868 学生姓名：わ- 深蓝 指导教师： 2015年06月05日
信息工程学院课程设计任务书 学号031240868 学生姓名わ- 深蓝专业（班级）电气0312408班设计题目不对称短路故障分析与计算 设计技术参数1 发电机参数 G1:为水电厂，额定容量110MVA，85 .0 φ cos N =,264 .0 " d = X G2、G3:为水电厂，额定容量25MVA,8.0 φ cos N =,13 .0 " d = X M:电动机（用电负载），2000KW,85 .0 φ cos N =,起动系数为6.5 2 变压器T参数 T1：额定容量16MVA，一次电压110KV，短路损耗86KW，空载损耗23.5KW，阻抗电压百分值UK%=10.5，空载电流百分值I0%=0.9。变压器连接组标号：Ynd11。 T2、T3：额定容量31.5MVA，一次电压110KV，短路损耗148KW，空载损耗38.5KW，阻抗电压百分值UK%=10.5，空载电流百分值I0%=0.8。变压器连接组标号：Ynd11。 T4：额定容量10MVA，一次电压110V，短路损耗59KW，空载损耗16.5，阻抗电压百分比UK%=10.5，空载电流百分比I0%=1.0。变压器连接组标号：Ynd11。 3 线路参数 LGJ-120：截面120 2 m，长度100km，每条线路单位长度的正序电抗 km X/ 391 .0 )1(0 Ω =，零序电抗 )1(0 (0) 3 X X =，每条线路单位长度的对地电容 km S/ 10 92 .2 b6 0(1) - ? =。 LGJ-150:截面150 2 m，长度100km，每条线路单位长度的正序电抗 km X/ 384 .0 )1(0 Ω = ，零序电抗)1(0 (0) 3 X X = ，每条线路单位长度的对地电容 km S/ 10 97 .2 b6 0(1) - ? = 4 负载参数 容量8+6jMVA，在基准容量B S=100MVA下，负载负序电抗标幺值为X0（2）=0.35，零序电抗标幺值X(0)=1.2。
目录 摘要 (3) 1 电力系统短路故障的基本概念 (4) 1.1短路故障的概述 (4) 1.2 三序网络原理 (5) 1.2.1 同步发电机的三序电抗 (5) 1.2.2 变压器的三序电抗 (5) 1.2.3 架空输电线的三序电抗 (6) 1.3 标幺制 (6) 1.3.1 标幺制概念 (6) 1.2.2标幺值的计算 (7) 1.4 短路次暂态电流标幺值和短路次暂态电流 (8) 2 简单不对称短路的分析与计算 (9) 2.1单相（a相）接地短路 (9) 2.2 两相（b,c相）短路 (10) 2.3两相（b相和c相）短路接地 (12) 2.4 正序等效定则 (14) 3 不对称短路的计算的实际应用 (14) 3.1 设计任务及要求 (14) 3.2 等值电路及参数标幺值的计算 (15) 3.3 各序网络的化简和计算 (17) 3.3.1 正序网络 (17) 3.3.2 负序网络 (19) 3.3.3 零序网络 (20) 3.4 短路点处短路电流、冲击电流的计算 (20) 4 实验结果分析 (21) 5 心得体会 (22)
6 参考文献 (23)
摘要 电力系统的安全、稳定、经济运行无疑是历代电力工作者所致力追求的，但是从电力系统建立之初至今电力系统就一直伴随着故障的发生而且电力系统的故障类型多样。 在电力系统运行过程中，时常会发生故障，且大多是短路故障。短路通常分为三相短路、单相接地短路、两相短路和两相接地短路。其中三相短路为对称短路，后三者为不对称短路。电力运行经验指出单相接地短路占大多数，因此分析与计算不对称短路具有非常重要意义。 求解不对称短路，首先应该计算各原件的序参数和画出等值电路。然后制定各序网络。根据不同的故障类型，确定出以相分量表示的边界条件，进而列出以序分量表示的边界条件，按边界条件将三个序网联合成复合网，由复合网求出故障处各序电流和电压，进而合成三相电流电压。 关键词: 不对称短路计算、对称分量法、节点导纳矩阵
毕业论文（设计） 届电气工程及其自动化专业班级 题目电力系统发生简单不对称短路时电流的计算姓名学号 指导教师职称讲师 二ОО三年月日
内容摘要 随着电力事业的快速发展,电力电子新技术得到了广泛应用,出于技术、经济等方面的考虑,500KV及以上的超高压输电线路普遍不换位,再加上大量非线性元件的应用’电力系统的不对称问题日益严重。因此电力系统不对称故障分析与计算显得尤为重要。 基于对称分量法的基本理论，对称分量法采取的具体方法之一是解析法，即把该网络分解为正、负、零序三个对称序网，这三组对称序分量可分别按对称的三相电路分解。计算机程序法。通过计算机形成三个序网的节点导纳矩阵，然后利用高斯消去法通过相应公式对他们进行数据运算,即可求得故障点的等值阻抗。最后根据故障类型选取相关公式计算故障处个序电流，电压，进而合成三相电流电压。 进行了参数不对称电网故障计算方法的研究。通过引计算机算法，系统介绍电网参数不对称的计算机算法方法。根据断相故障和短路故障的特点，通过在故障点引入计算机算法，给出了各种断相故障和短路故障的仿真计算。此方法以将故障电网分为对称网络不对称网络两部分，在程序法则下建立起不对称电网故障计算统一模型，根据线性电路的基本理论,并借助于相序参数变换技术完成故障计算。 关键词:参数不对称;电网;故障计算
Abstract With the rapid development of power industry ,power electronic technology has been widely used;For technical and economic consideration ,500kV and above transmission lies are generally not transposition ,together with the application of a large number of nonlinear ,the power system the growing problem of asymmetry .therefore ,asymmetric power system fault analysis and calculation is very important . Based on the basic theory of symmetry is one of the specific method to resolve the law ,that to the network is decomposed into positive,negative and zero sequence network of the three symmetric sequence ,these three groups of symmetry by symmetry sequence components,respectively Decomposition of three-phase https://www.doczj.com/doc/4e1603891.html,puter procedure .Sequence of three computer -based network node admittance matrix,and then use the appropriate formula by Gauss elimination method for data on their operations,one can fault endpoint equivalent impedance.Finally,select the associated fault type fault Department calculated the sequence current voltage,and then synthesis of three-phase voltage and current. Parameters were calculated asymmetry of power failure.By means of a computer algorithm,the system describes a computer algorithm for asymmetric network parameters method.And under short circuit fault in the characteristic of the point of failure through the introduction of computer algorithms,given the various short-circuit fault and the simulation.This method to the fault network is divided into two symmetrical parts of the network and not the network,rules of procedure established under the unified model of asymmetric fault calculation,according to the basic theory of linear circuits,and with the help transform the completion of the order parameter phase fault calculation. Key Words: Parameters of asymmetry,power, fault calculation
摘要 随着电力事业的快速发展，电力电子新技术得到了广泛应用；出于技术、经济等方面的考虑，500kV 及以上的超高压输电线路普遍不换位，再加上大量非线性元件的应用，电力系统的不对称问题日益严重。因此电力系统不对称故障分析与计算显得尤为重要。基于对称分量法的基本理论，对称分量法采取的具体方法之一是解析法，即把该网络分解为正，负，零序三个对称序网，这三组对称序分量可分别按对称的三相电路分解。计算机程序法。通过计算机形成三个序网的节点导纳矩阵，然后利用高斯消去法通过相应公式对他们进行数据运算，即可求得故障端点的等值阻抗。最后根据故障类型选取相关公式计算故障处各序电流，电压，进而合成三相电流电压。进行了参数不对称电网故障计算方法的研究。通过引计算机算法，系统介绍电网参数不对称的计算机算法方法。根据断相故障和短路故障的特点，通过在故障点引入计算机算法，，给出了各种断相故障和短路故障的仿真计算。此方法以将故障电网分为对称网络和不网络两部分，在程序法则下建立起不对称电网故障计算统一模型，根据线性电路的基本理论，并借助于相序参数变换技术完成故障计算。 关键词：参数不对称电网故障计算
目录 摘要 (5) 任务题目及要求 (1) (一) 短路 (3) 短路的含义 (3) 短路产生的原因及危害 (3) 短路故障的概述 (3) （二）标幺制 (4) 标幺值的定义 (4) 采用标么制的优点 (5) （三）电力系统各序网络的制定 (5) 序网络的制定 (5) 复合序网的绘制 (5) 正序网络 (6) 负序网络 (6) 零序网络 (6) （四）计算 (6) 取基准容量： (6) 计算各元件电抗标幺值： (6) 各元件电抗标幺值： (7) K1点短路电流计算 (8) K2点短路电流计算 (9) K3点短路电流计算 (10) （五）小结 (12) 参考文献 (13)
不对称短路的分析和计 算 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
目录
摘要 电力系统的安全、稳定、经济运行无疑是历代电力工作者所致力追求的，但是从电力系统建立之初至今电力系统就一直伴随着故障的发生而且电力系统的故障类型多样。 在电力系统运行过程中，时常会发生故障，且大多是短路故障。短路通常分为三相短路、单相接地短路、两相短路和两相接地短路。其中三相短路为对称短路，后三者为不对称短路。电力运行经验指出单相接地短路占大多数，因此分析与计算不对称短路具有非常重要意义。 求解不对称短路，首先应该计算各原件的序参数和画出等值电路。然后制定各序网络。根据不同的故障类型，确定出以相分量表示的边界条件，进而列出以序分量表示的边界条件，按边界条件将三个序网联合成复合网，由复合网求出故障处各序电流和电压，进而合成三相电流电压。 关键词: 不对称短路计算、对称分量法、节点导纳矩阵

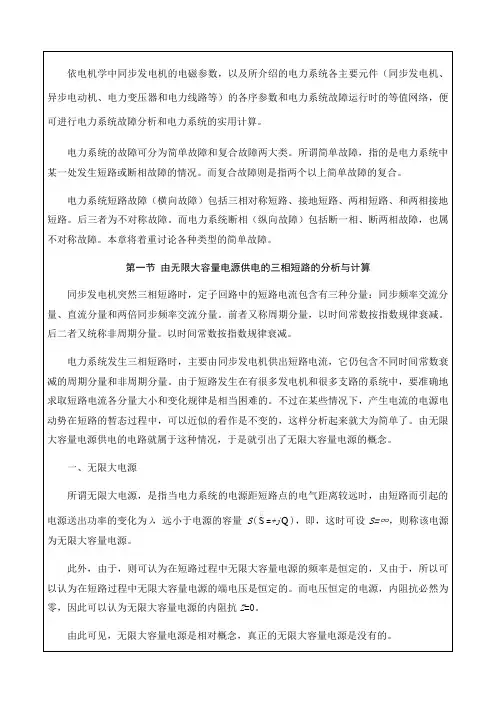

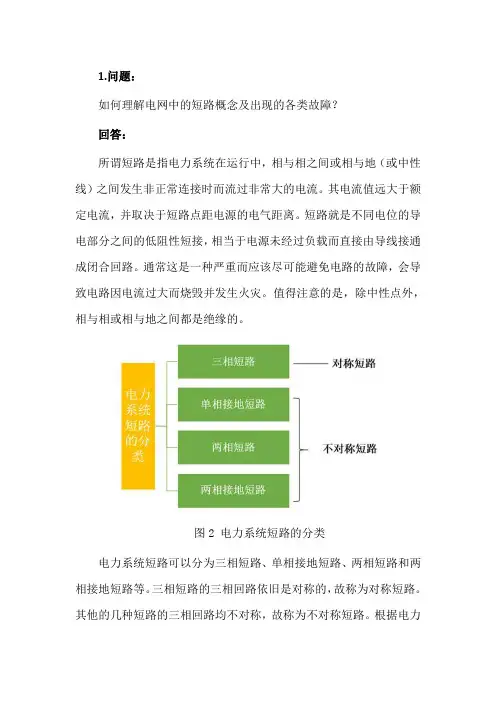

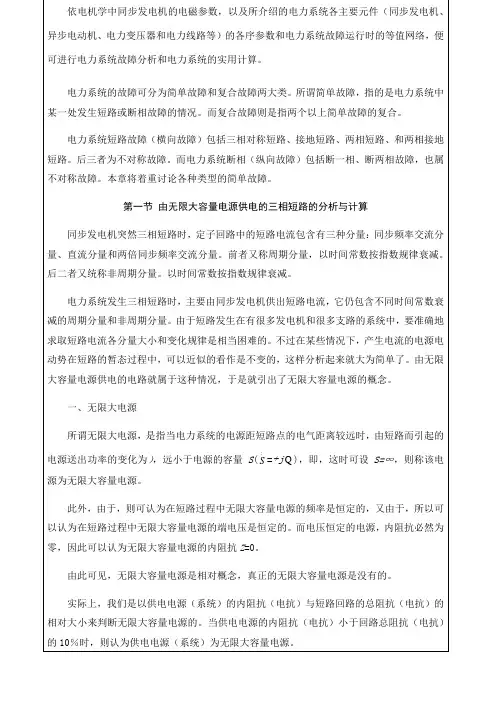

1电力系统短路故障的基本概念 短路故障的概述 在电力系统运行过程中，时常发生故障，其中大多数是短路故障。所谓短路：是指电力系统正常运行情况以外的相与相之间或相与地（或中性线）之间的连接。除中性点外，相与相或相与地之间都是绝缘的。电力系统短路可分为三相短路，单相接地短路。两相短路和两相接地短路等。三相短路的三相回路依旧是对称的，故称为不对称短路。 其他的几种短路的三相回路均不对称，故称为不对称短路。电力系统运行经念表明，单相短路占大多数，上述短路均是指在同一地点短路，实际上也可能在不同地点同时发生短路，例如两相在不同地点接地短路。 依照短路发生的地点和持续时间不同，它的后果可能使用户的供电情况部分地或全部地发生故障。当在有由多发电厂组成的电力系统发生端来了时，其后果更为严重，由于短路造成电网电压的大幅度下降，可能导致并行运行的发电机失去同步，或者导致电网枢纽点电压崩溃，所有这些可能引起电力系统瓦解而造成大面积的停电事故，这是最危险的后果。 产生短路的原因很多主要有如下几个方面： (1)原件损坏，例如绝缘材料的自然老化，设计，安装及维护不良所带来的设备缺陷发展成短路。
目录 目录 (1) 1课程设计任务 0 1.1设计题目 0 1.2设计要求 0 1.3题目要求分析 (1) 1.3.1序网络的制定及标幺值的计算 (1) 1.3.2复合序网的绘制 (1) 1.3.3短路点入地电流及A相电压有名值的计算 (1) 1.3.4发电机侧线路流过的各相电流有名值的计算 (1) 2对称分量法在不对称短路计算中的应用 (2) 2.1不对称分量的分解 (2) 2.2序阻抗的概念 (3) 2.3对称分量法在不对称短路计算中的应用 (4) 3简单不对称短路的分析 (6) 3.1单相（a相）接地短路 (6) 3.2两相（b相和c相）短路 (7) 3.3两相（b相和c相）短路接地 (7) 4电力系统不对称短路计算解题过程 (8) 4.1计算网络各元件序参数标幺值 (8) 4.2制定正、负、零序网并计算各序组合电抗及电源组合电势 (9) 4.2.1系统各序等值网络 (9) 4.2.2计算各序组合电抗及电源组合电势 (10) 4.3计算短路点的入地电流有名值和A相电压有名值 (11) 4.4计算短路时发电机侧线路流过的各相电流有名值 (12) 总结 (14) 参考文献 (15)
电力系统不对称短路计算 1课程设计任务 1.1设计题目 3、系统接线如下图，线路f 处发生金属性B、C 相接地短路。已知各元件参数为： 发电机G： S =60MVA, V =10.5KV，X ″=0.2, X =0.25，E″=11KV； N N d 2 变压器T-1： S =60MVA, Vs（%）=10.5， K =10.5 / 115kV； N T1 变压器T-2： S =60MVA, Vs（%）=10.5， K =115 / 10.5kV； N T2 线路L：长L=90km, X =0.4Ω/km,X =3.5X ； 1 0 1 负荷LD：S =40MVA，X =1.2, X =0.35。 LD 1 2 选取基准功率S=60M V A，基准电压为平均额定电压。 B 1.2设计要求 （1）制定正、负、零序网，计算网络各元件序参数标幺值。 （2）计算各序组合电抗及电源组合电势并绘制复合序网。 （3）计算短路点的入地电流有名值和A 相电压有名值。 （4）计算短路时发电机侧线路流过的各相电流有名
武汉理工大学《电力系统分析》课程设计说明书 目录 摘要 (3) 1 电力系统短路故障的基本概念 (4) 1.1短路故障的概述 (4) 1.2 三序网络原理 (5) 1.2.1 同步发电机的三序电抗 (5) 1.2.2 变压器的三序电抗 (5) 1.2.3 架空输电线的三序电抗 (6) 1.3 标幺制 (6) 1.3.1 标幺制概念 (6) 1.2.2标幺值的计算 (7) 1.4 短路次暂态电流标幺值和短路次暂态电流 (8) 2 简单不对称短路的分析与计算 (9) 2.1单相（a相）接地短路 (9) 2.2 两相（b,c相）短路 (10) 2.3两相（b相和c相）短路接地 (12) 2.4 正序等效定则 (14) 3 不对称短路的计算的实际应用 (14) 3.1 设计任务及要求 (14) 3.2 等值电路及参数标幺值的计算 (15) 3.3 各序网络的化简和计算 (17) 3.3.1 正序网络 (17) 3.3.2 负序网络 (19) 3.3.3 零序网络 (20) 3.4 短路点处短路电流、冲击电流的计算 (20) 4 实验结果分析 (21) 5 心得体会 (22)
6 参考文献 (23) 2
摘要 电力系统的安全、稳定、经济运行无疑是历代电力工作者所致力追求的，但是从电力系统建立之初至今电力系统就一直伴随着故障的发生而且电力系统的故障类型多样。 在电力系统运行过程中，时常会发生故障，且大多是短路故障。短路通常分为三相短路、单相接地短路、两相短路和两相接地短路。其中三相短路为对称短路，后三者为不对称短路。电力运行经验指出单相接地短路占大多数，因此分析与计算不对称短路具有非常重要意义。 求解不对称短路，首先应该计算各原件的序参数和画出等值电路。然后制定各序网络。根据不同的故障类型，确定出以相分量表示的边界条件，进而列出以序分量表示的边界条件，按边界条件将三个序网联合成复合网，由复合网求出故障处各序电流和电压，进而合成三相电流电压。 关键词: 不对称短路计算、对称分量法、节点导纳矩阵 3
第八章 电力系统不对称故障的分析计算 主要内容提示： 电力系统中发生的故障分为两类：短路和断路故障。短路故障包括：单相接地短路、两相短路、三相短路和两相接地短路；断路故障包括：一相断线和两相断线。除三相短路外，均属于不对称故障，系统中发生不对称故障时，网络中将出现三相不对称的电压和电流，三相电路变成不对称电路。直接解这种不对称电路相当复杂，这里引用120对称分量法，把不对称的三相电路转换成对称的电路，使解决电力系统中各种不对称故障的计算问题较为方便。 本章主要内容包括：对称分量法，电力系统中主要元件的各序参数及各种不对称故障的分析与计算。 §8—1 对称分量法及其应用 利用120对称分量法可将一组不对称的三相量分解为三组对称的三序分量（正序分量、负序分量、零序分量）之和。 设c b a F F F ? ? ? 为三相系统中任意一组不对称的三相量、可分解为三组对称的三序分量如下： ()()()()()()()()() 021021021c c c c b b b b a a a a F F F F F F F F F F F F ? ? ? ? ? ? ? ? ? ???++=++=++= 三组序分量如图8-1所示。 正序分量： ()1a F ? 、()1b F ? 、()1c F ? 三相的正序分量大小相等，彼此相位互差120°，与系统正常对称运行方式下的相序相同，达到最大值的顺序a →b →c ，在电机内部产生正转磁场，这就是正序分量。此正序分量为一平衡的三相系统，因此有：()()()111c b a F F F ? ? ? ++=0。 负序分量：()2a F ? 、()2b F ? 、()2c F ? 三相的负序分量大小相等，彼此相位互差120°，与系 图 8-1 三序分量 F c(0) · 零序 F b(0) ·F a(0) ·120° 120° 120° 正序 F b(1) · F a(1) ·F c(1) ·ω 120° 120° 120° 负序 F a(2) · F c(2) · F b(2) · ω
摘要 电力系统发生不对称短路故障的可能性是最大的，本课题要求通过对电力系统分析不对称短路故障进行分析与计算，为电力系统的规划设计、安全运行、设备选择和继电保护等提供重要的依据。 关键字：标么值；等值电路；不对称故障
目录 一、基础资料 (3) 二、设计内容 (3) 1.选择110kV为电压基本级，画出用标幺值表示的各序等值电路。并求出各序元件的 参数。 (3) 2.化简各序等值电路并求出各序总等值电抗。 (6) 3.K处发生单相直接接地短路，列出边界条件并画出复合相序图。求出短路电流。 (7) 4.设在K处发生两相直接接地短路，列出边界条件并画出复合相序图。求出短路电 流。 (9) 5.讨论正序定则及其应用。并用正序定则直接求在K处发生两相直接短路时的短路电 流。 (11) 三、设计小结 (12) 四、参考文献 (12) 附录 (12)
一、基础资料 1. 电力系统简单结构图如图1所示。 图1 电力系统结构图 在K 点发生不对称短路，系统各元件标幺值参数如下：（为简洁，不加下标*） 发电机G1和G2：S n =120MV A ，U n =10.5kV ，次暂态电动势标幺值1.67，次暂态电抗标幺值0.9，负序电抗标幺值0.45； 变压器T1：S n =60MV A ，U K %=10.5 变压器T2：S n =60MV A ，U K %=10.5 线路L=105km ，单位长度电抗x 1= 0.4Ω/km ，x 0=3 x 1, 负荷L1：S n =60MV A ，X 1=1.2，X 2=0.35 负荷L2：S n =40MV A ，X 1=1.2，X 2=0.35 取S B =120MV A 和U B 为所在级平均额定电压。 二、设计内容 1.选择110kV 为电压基本级，画出用标幺值表示的各序等值电路。并求出各序元件的参数（要求列出基本公式，并加说明） 在产品样本中，电力系统中各电器设备如发电机、变压器、电抗器等所给出的都是标么值，即以本身额定值为基准的标么值或百分值。 计算系统各元件表么值（取基准容量：120B S MVA =；基准电压：B av U U =（kv ））
简答： 1.电力系统短路故障的分类、危害、以及短路计算的目的是什么? ２.无限大容量电源的含义是什么?由这样电源供电的系统，三相短路 时,短路电流包含几种分量?有什么特点？ 3.什么叫起始次暂态电流(I")?计算步骤如何? k的4.冲击电流指的是什么?它出现的条件和时刻如何?冲击系数imp 大小与什么有关? 5.在计算1＂和imp i时，什么样的情况应该将异步电动机（综合负菏)作为电源看待?如何计算? 6．什么是短路功率(短路容量)？如何计算?什么叫短路电流最大有效 值?如何计算? 7．网络变换和化简主要有哪些方法?转移电抗和电流分布系数指的是 什么? 8．运算由线是在什么条件下制作的?如何制作？ 9．应用运算曲线法计算短路电流周期分量的主要步骤如何？ 什么是对称分量法?ＡBC分量与正序、负序、零序分量具有怎样的关 系? １０.如何应用对称分量法，分析计算电力系统不对称短路故障? 11.电力系统各元件序参数的基本概念如何？有什么特点? １2．电力系统不对称故障(短路和断线故降)时，正序、负序、零序 等值电路如何制定?各有何特点? 1３．试述电力系统不对称故障(短路和断线故障）的分析计算步骤. 14.何谓正序等效定则? 15.电力系统发生不对称故障时，何处的正序电压、负序电压、零序 电压最高？何处最低? 1．什么叫电力系统的运行稳定性?如何分类?主要研究内容是什么? 2.试简述发电机组的额定惯性时间常数及其物理含义。
3.试简述Eq 为常数时简单电力系统功角特性方程的基本形式(隐极机和凸极机)。 ４.何为电力系统静态稳定性？ ５．简单电力系统静态稳定的实用判据是什么？ ６.何为电力系统静态稳定储备系数和整步功率因数？ ７.提高电力系统静态稳定性的措施主要有哪些? 8．何为电力系统的暂态稳定性? 9．提高电力系统瞬态稳定的措施有哪些？并简述其原理。 1．已知某发电机短路前在额定条件下运行，额定电流 3.45N KA I =,N COS ?=０.8、d X ''＝0．125。试求突然在机端发生三相 短路时的起始次暂态电流''I 和冲击电流有名值。(取 1.8=i m p K ) 2．如图所示电力系统,试分别作出在k1， ｋ2, K3点发生不对称故障时的正序、负序、零序等值电路，并写出,,1 20X X X ∑∑∑的表 达式。（取0m X ≈∞) 3. 图示电力系统,在k 点发生单相接地故障，试作正序、负序、零序 等值电路.
目录 目录 (1) 1 课程设计任务 (1) 1.1 设计题目 (1) 1.2 设计要求 (1) 1.3 题目要求分析 (2) 1.3.1 序网络的制定及标幺值的计算 (2) 1.3.2 复合序网的绘制 (2) 1.3.3 短路点入地电流及A相电压有名值的计算 (2) 1.3.4发电机侧线路流过的各相电流有名值的计算 (2) 2 对称分量法在不对称短路计算中的应用 (3) 2.1 不对称分量的分解 (3) 2.2 序阻抗的概念 (4) 2.3 对称分量法在不对称短路计算中的应用 (5) 3 简单不对称短路的分析 (7) 3.1 单相（a相）接地短路 (7) 3.2 两相（b相和c相）短路 (8) 3.3 两相（b相和c相）短路接地 (8) 4 电力系统不对称短路计算解题过程 (9) 4.1 计算网络各元件序参数标幺值 (9) 4.2 制定正、负、零序网并计算各序组合电抗及电源组合电势 (10) 4.2.1 系统各序等值网络 (10) 4.2.2 计算各序组合电抗及电源组合电势 (11) 4.3 计算短路点的入地电流有名值和A相电压有名值 (12) 4.4 计算短路时发电机侧线路流过的各相电流有名值 (13) 总结 (15) 参考文献 (16)
电力系统不对称短路计算 1 课程设计任务 1.1 设计题目 3、系统接线如下图，线路f处发生金属性B、C相接地短路。已知各元件参数为： 发电机G： S N =60MVA, V N =10.5KV，X d ″=0.2, X 2 =0.25，E″=11KV； 变压器T-1： S N =60MVA, Vs（%）=10.5， K T1 =10.5 / 115kV； 变压器T-2： S N =60MVA, Vs（%）=10.5， K T2 =115 / 10.5kV； 线路L：长L=90km, X 1=0.4Ω/km, X =3.5X 1 ； 负荷LD：S LD =40MVA，X 1 =1.2, X 2 =0.35。 选取基准功率S B=60MV A，基准电压为平均额定电压。 1.2 设计要求 （1）制定正、负、零序网，计算网络各元件序参数标幺值。 （2）计算各序组合电抗及电源组合电势并绘制复合序网。 （3）计算短路点的入地电流有名值和A相电压有名值。 （4）计算短路时发电机侧线路流过的各相电流有名
7.4 简单不对称短路故障分析 在中性点接地的电力系统中，简单不对称短路故障有单相接地短路、两相短路以及两相接地短路。无论是哪一种短路，利用对称分量法分析时，都可以制订出正、负、零序网络，并经化简后从简化序网列写出各序网络故障点的电压平衡方程式，如式(7-11)。如果略去正常分量只计故障分量，并忽略各元件电阻，可将式(7-11)改写为 （7-45） 式中，即是短路发生前故障点的电压。 要求解出上式中的三个电流序分量和三个电压序分量，应根据不对称短路的边界条件补充三个方程式。由于短路类型不同，短路点的边界条件不同，补充的方程亦不同。下面对三种不对称短路分别进行讨论。 7.4.1 单相接地短路 设在中性点接地的电力系统中相接地短路，如图7-29，由图可列出短路点的边界条件 图7-29 单相接地短路示意图 （7-46） 将上述边界条件转化为正、负、零序分量表示 由有 即（7-47） 由有 联立求解式(7-45)和式(7-47)，即可解出、、和、、，但这种解析法较繁， 工程中不适用。 若按照边界条件，将正、负、零序网串联，如图7-30所示，也可求出单相接地短路时短路点电流和电压
的各序分量。这种由三个序网按不同的边界条件组合成的网络称复合序网。在复合序网中，同时满足了序网方程和边界条件，因此复合序网中的电流和电压各序分量就是要求解的未知量。 图7-30 单相接地短路复合序网 从复合序网中直接可得 （7-48） 则短路点的故障相电流为 （7-49） 在近似计算中，一般有，从式(4-129)看出，当，则单相接地短路电流大于同一地点的三相短路电流，反之则单相接地短路电流小于三相短路电流。 从序网方程式(7-45)可求出短路点电压的各序分量、、，然后利用对称分量法的合成算式即可求得短路点非故障相电压 代入和，则 （7-50）
信息工程学院 课程设计报告书题目: 不对称短路故障分析与计算 专业：电气工程及其自动化 班级：YYYYYYY班 学号：YYYYYYYYY 学生姓名：YYY 指导教师：YYY老师 20XX年X月X日
电力系统分析课程设计 题目：不对称短路故障分析与计算（手算或计算机算） 一、原始资料 T1 T2 T3 T4 1、发电机参数已经给定。 2、变压器型号： T1: SFL7-16/110-86-23.5-10.5-0.9 T2、T3 : SFL7-31.5/110-148-38.5-10.5-0.8 T4: SF7-10/110-59-16.5-10.5-1.0 3、输电线路型号已给定。 4、需要数据查阅《新编工厂电气设备手册》 二、要求：
摘要 在电力系统运行过程中，时常会发生故障，其中大多数是短路故障（简称短路），短路计算是电力系统最常用的计算之一。不论选择、校验电气设备的性能,还是继电保护装置的整定计算,都需要进行短路计算。因此分析与计算不对称短路具有非常重要意义。无论是采用面向对象的VB语言实现短路计算,还是用MATLAB中的Simulink或Simpowersystems都要熟悉基本的计算原理，本课题将通过标幺值进行电力系统的计算分析。 关键字：电力系统短路计算标幺值
Abstract:I n the operation of power system, there are often failures, most of which are short circuit faults (short).the short-circuit calculation is one of the most commonly used calculation for power system.. Regardless of the choice, the calibration electrical equipment performance, or the relay protection device's setting calculation, all needs to carry on the short circuit computation. So it is very important to analyze and calculate the asymmetric short-circuit .Both the oriented object of VB language to achieve short circuit calculation, or using MATLAB
第八章 电力系统不对称故障的分析计算 主要内容提示： 电力系统中发生的故障分为两类：短路和断路故障。短路故障包括：单相接地短路、两相短路、三相短路和两相接地短路；断路故障包括：一相断线和两相断线。除三相短路外，均属于不对称故障，系统中发生不对称故障时，网络中将出现三相不对称的电压和电流，三相电路变成不对称电路。直接解这种不对称电路相当复杂，这里引用120对称分量法，把不对称的三相电路转换成对称的电路，使解决电力系统中各种不对称故障的计算问题较为方便。 本章主要内容包括：对称分量法，电力系统中主要元件的各序参数及各种不对称故障的分析与计算。 §8—1 对称分量法及其应用 利用120对称分量法可将一组不对称的三相量分解为三组对称的三序分量（正序分量、负序分量、零序分量）之和。 设c b a F F F ? ? ? 为三相系统中任意一组不对称的三相量、可分解为三组对称的三序分量如下： ()()()()()()()()() 021021021c c c c b b b b a a a a F F F F F F F F F F F F ? ???? ???? ???++=++=++= 三组序分量如图8-1所示。 } 正序分量： ()1a F ?、()1b F ?、()1c F ? 三相的正序分量大小相等，彼此相位互差120°，与系统正常对称运行方式下的相序相同，达到最大值的顺序a →b →c ，在电机内部产生正转磁场，这就是正序分量。此正序分量为一平衡的三相系统，因此有：()()()111c b a F F F ? ? ? ++=0。 图 8-1 三序分量 ; · 零序 F b(0) ·F a(0) ·120° 120° 120° （ F b(1) · F a(1) ·F c(1) · ω 120° 120° ^ 负序 F a(2) · F c(2) · F b(2) · ω
摘要 (3) 1 电力系统短路故障的基本概念 (4) 短路故障的概述 (4) 三序网络原理 (5) 同步发电机的三序电抗 (5) 变压器的三序电抗 (5) 架空输电线的三序电抗 (6) 标幺制 (6) 标幺制概念 (6) 标幺值的计算 (7) 短路次暂态电流标幺值和短路次暂态电流 (8) 2 简单不对称短路的分析与计算 (9) 单相（a相）接地短路 (9) 两相（b,c相）短路 (10) 两相（b相和c相）短路接地 (12) 正序等效定则 (14) 3 不对称短路的计算的实际应用 (14) 设计任务及要求 (14) 等值电路及参数标幺值的计算 (15) 各序网络的化简和计算 (17) 正序网络 (17) 负序网络 (19) 零序网络 (20) 短路点处短路电流、冲击电流的计算 (20) 4 实验结果分析 (21) 5 心得体会 (22) 6 参考文献 (23)
摘要 电力系统的安全、稳定、经济运行无疑是历代电力工作者所致力追求的，但是从电力系统建立之初至今电力系统就一直伴随着故障的发生而且电力系统的故障类型多样。 在电力系统运行过程中，时常会发生故障，且大多是短路故障。短路通常分为三相短路、单相接地短路、两相短路和两相接地短路。其中三相短路为对称短路，后三者为不对称短路。电力运行经验指出单相接地短路占大多数，因此分析与计算不对称短路具有非常重要意义。 求解不对称短路，首先应该计算各原件的序参数和画出等值电路。然后制定各序网络。根据不同的故障类型，确定出以相分量表示的边界条件，进而列出以序分量表示的边界条件，按边界条件将三个序网联合成复合网，由复合网求出故障处各序电流和电压，进而合成三相电流电压。 关键词: 不对称短路计算、对称分量法、节点导纳矩阵
7.4简单不对称短路 故障分析
7.4 简单不对称短路故障分析 在中性点接地的电力系统中，简单不对称短路故障有单相接地短路、两相短路以及两相接地短路。无论是哪一种短路，利用对称分量法分析时，都可以制订出正、负、零序网络，并经化简后从简化序网列写出各序网络故障点的电压平衡方程式，如式(7-11)。如果略去正常分量只计故障分量，并忽略各元件电阻，可将式(7-11)改写为 （7-45） 式中，即是短路发生前故障点的电压。 要求解出上式中的三个电流序分量和三个电压序分量，应根据不对称短路的边界条件补充三个方程式。由于短路类型不同，短路点的边界条件不同，补充的方程亦不同。下面对三种不对称短路分别进行讨论。 7.4.1 单相接地短路 设在中性点接地的电力系统中相接地短路，如图7-29，由图可列出短路点的边界条件 图7-29 单相接地短路示意图 （7-46） 将上述边界条件转化为正、负、零序分量表示 由有 即（7-47） 由有 联立求解式(7-45)和式(7-47)，即可解出、、和、、，但这种解析法较 繁，工程中不适用。 若按照边界条件，将正、负、零序网串联，如图7-30所示，也可求出单相接地短路时短路点电流和电压的各序分量。这种由三个序网按不同的边界条件组合成的网络称复合序网。在复合序网中，同时满足了序网方程和边界条件，因此复合序网中的电流和电压各序分量就是要求解的未知量。
图7-30 单相接地短路复合序网 从复合序网中直接可得 （7-48） 则短路点的故障相电流为 （7-49） 在近似计算中，一般有，从式(4-129)看出，当，则单相接地短路电流大于 同一地点的三相短路电流，反之则单相接地短路电流小于三相短路电流。 从序网方程式(7-45)可求出短路点电压的各序分量、、，然后利用对称分量法的合成算式即可求得短路点非故障相电压 代入和，则 （7-50）同理可得（7-51） 从式(7-50)和式(7-51)看出： 当，非故障相电压较正常运行时低，极限情况时， 当，则、，故障后非故障相电压不变。 当，非故障相电压较正常运行时高，极限情况时，
- - - 目录 摘要 (3) 1 电力系统短路故障的基本概念 (4) 1.1短路故障的概述 (4) 1.2 三序网络原理 (5) 1.2.1 同步发电机的三序电抗 (5) 1.2.2 变压器的三序电抗 (5) 1.2.3 架空输电线的三序电抗 (6) 1.3 标幺制 (6) 1.3.1 标幺制概念 (6) 1.2.2标幺值的计算 (7) 1.4 短路次暂态电流标幺值和短路次暂态电流 (8) 2 简单不对称短路的分析与计算 (9) 2.1单相（a相）接地短路 (9) 2.2 两相（b,c相）短路 (10) 2.3两相（b相和c相）短路接地 (12) 2.4 正序等效定则 (14) 3 不对称短路的计算的实际应用 (14) 3.1 设计任务及要求 (14) 3.2 等值电路及参数标幺值的计算 (15) 3.3 各序网络的化简和计算 (17) 3.3.1 正序网络 (17) 3.3.2 负序网络 (19) 3.3.3 零序网络 (20) 3.4 短路点处短路电流、冲击电流的计算 (20) 4 实验结果分析 (21) 5 心得体会 (22)
6 参考文献 (23) 2
摘要 电力系统的安全、稳定、经济运行无疑是历代电力工作者所致力追求的，但是从电力系统建立之初至今电力系统就一直伴随着故障的发生而且电力系统的故障类型多样。 在电力系统运行过程中，时常会发生故障，且大多是短路故障。短路通常分为三相短路、单相接地短路、两相短路和两相接地短路。其中三相短路为对称短路，后三者为不对称短路。电力运行经验指出单相接地短路占大多数，因此分析与计算不对称短路具有非常重要意义。 求解不对称短路，首先应该计算各原件的序参数和画出等值电路。然后制定各序网络。根据不同的故障类型，确定出以相分量表示的边界条件，进而列出以序分量表示的边界条件，按边界条件将三个序网联合成复合网，由复合网求出故障处各序电流和电压，进而合成三相电流电压。 关键词: 不对称短路计算、对称分量法、节点导纳矩阵 3
