T型接头焊缝超声波探伤专用工艺
1.适用范围和主题内容
1.1本规定适用于板厚8-25mm的铁素体钢T型接头对接焊缝的超声波检测，其T型接头形式如图1和图2所示；当板厚大于25mm且小于35mm时，参考本规定执行。1.2本规定为检测焊缝及热影响区缺陷和测定缺陷位置、尺寸及评定探伤结果的方法。
I类T型接头
2.引用标准
GB11345-89《钢焊缝手工超声波探伤方法和探伤结果的分级》
JB4730-2005《承压设备无损检测》
ZBJ04001《A型脉冲反射式超声波探伤系统工作性能测试方法》
3.检验人员
检验人员应经考试取得锅炉压力容器无损检测人员UTII级或III级资格证书，并应经过T型接头模拟试样超声探伤培训。
II类T型接头
4.探伤仪、探头及系统性能
4.1探伤仪
使用A型显示脉冲反射式超声波探伤仪（推荐采用数字探伤仪），工作频率范围为1-5MHz，水平线性误差应不大于2%，垂直线性误差应不大于5%。
4.2探头
4.2.1斜探头的公称K值为1.0-2.5，K值的实测值与公称值偏差不应超过±0.1。
4.2.2直探头与双晶探头的盲区应不大于5mm。
4.2.3探头晶片尺寸，圆晶片直径不应大于14mm,方晶片任一边长不应大于13mm.
4.3系统性能
4.3.1灵敏度余量
系统有效灵敏度应大于评定灵敏度10dB以上。
4.3.2远场分辨力
a.斜探头Z≥6dB
b.直探头X≥30Db
4.4探伤仪、探头及系统性能校验周期和其他技术指标应符合JB4730-2005和
GB11345标准的规定。
5.试块
5.1标准试块采用JB4730-2005标准中的CSK-IA试块,主要用于测定仪器、探头和系统性能。
5.2斜探头对比试块采用JB4730-2005标准中的CSK-IIIA试块,用于调节仪器扫描比例,探伤灵敏度和测绘“距离-波幅”曲线。
5.3 直探头或双晶直探头的对比试块采用RB-Z型试块。
5.4 现场探伤，可以采用其他形式的等效试块。T型街头结构的RB-T试块，试块的
形状、材料、板厚应于受检工件相同，并采用相同的工艺制作。
RB-T与CKS-IIIA试块的用途相同，不得混用。
6.耦合剂
推荐采用稀释的浆糊、甘油或机油做耦合剂,仪器调节和产品检验应采用相
同的耦合剂。
7.探伤面与探测方式
7.1 翼板面（位置1）斜探头单面双侧直射法探伤，并辅以（位置3）直探头或双晶直探
头垂直法探伤。
7.2 腹板面（位置2）两种K值斜探头单面单侧一次反射法探伤，同时在（位置3）辅以直探头或双晶直探头垂直法探伤。
7.3 斜探头在翼板作单面双侧扫查时，探头移动区P1应满足：
P1≥K(T+δ)+t；
式中：K——斜探头K 值
T——翼板厚度mm
δ——焊缝宽度mm
t——腹板厚度mm
斜探头在腹板两面作单侧扫查时，探头移动区P2应满足P2≥2Kt+δ
7.4直探头与双晶直探头在翼板面扫描时，探头移动区为为焊缝轮廓之间的区域。
8.检验准备
8.1探伤面清理和标记
10.2.2采用直探头或双晶直探头在翼板探伤面对应焊缝轮廓线区域内作锯齿形扫查。
10.2.3为探测焊缝及热影响区的横向缺陷,还应进行平行或斜平行的扫查。
10.2.4 为确定缺陷的位置、形状、方向或区分缺陷波与假讯号，结构条件允许时,可采用前后、左右、转角环绕移动等基本扫查方法。
11.缺陷的检测量与评定
11.1将探头置于出现缺陷最大反射波的位置，检测缺陷波幅所在DAC曲线区域。11.2缺陷反射波幅位于评定线及以上时，均应予以评定。评定的内容为估判的缺陷性质，曲线的波幅和指示长度。
11.3缺陷反射波幅位于评定线及以上时，应测定其波幅和指示长度并予以记录。记录包括缺陷位置参数、波幅及指示长度。
11.4缺陷反射波幅的记录以定量灵敏度为基准，记为SL±xxdB。
11.5缺陷指示长度按JB4730-2005标准规定的方法测定。
12验收标准
不允许存在下列缺陷：
12.1 缺陷反射波幅位于判废线上及III区；
12.2 缺陷反射波幅位于定量线及II区，缺陷指示长度大于等于10mm的条件缺陷；
12.3 在探测面任意2倍板厚的焊缝长度范围内，有两个及以上的指示长度小于12.2条规定的缺陷。
12.4 检测人员判定为裂纹、未熔合、未焊透等危害性的缺陷。
13.返修
不允许存在的缺陷均应返修，返修后补焊部位及受补焊影响的区域，应按原探伤条件复探。复探部位的缺陷宜亦应符合12条的规定。
14.检验记录和报告
检验记录、报告及测试数据的主要内容，应符合相应要求。
哈尔滨工业大学 金属工艺学课程论文 题目：超声波金属焊接技术的综合介绍 院系：能源科学与工程学院 专业：能源与动力工程
班级： 1502403 学号： 1150240325 姓名：石嘉成 超声波金属焊接技术的综合介绍 石嘉成1 (1.哈尔滨工业大学能源科学与工程学院） 摘要：本文主要介绍特种焊接中的超声波金属焊接技术，将从超声波焊金属接技术的应用背景、工艺过程、特点及实际应用情况及最新发展等发面展开介绍。通过文献的查阅得到了以下的结论：超声波焊接的应用越来越广泛，它具有能耗低、压力小、速度快、稳定性高、程序简便、精度高等优点，虽然对仪器的要求较高导致成本较高，但是仍不失为一种很有前景的焊接技术。 关键词：超声波焊接；金属；工艺过程；文献查阅
1.超声波金属焊接技术应用背景 超声波金属焊接起源于1950年的美国1。超声波金属焊接在电子工业、电器制造、新材料的制备、航空航天及核能工业、食品包装盒、高级零件的密封技术方面都有很广泛的应用，加上其节能、环保、操作方便等突出优点，对于我国建设资源节约型、环境友好型的现代化社会，超声波金属焊接将发挥很大的促进作用2。 2.超声波焊接技术的原理及工艺过程 2.1超声波金属焊接技术的原理 超声波金属焊接主要过程是被夹持在一起的两块工件受到硬砧和焊接端头之间的静压力，将超声波能量传输给工件顶部，维持短暂的时间，待结合表面之间的摩擦破碎氧化膜和其它沾污，每个表面上暴露出清洁新生的金属，从而使两个表面相互结合。一旦两表面处于一个原于间距内，就会产生金属型结合，由于超声波清理作用是连续的，就没有时间来形成阻碍原于接近的新氧化膜。完成最终的冶金结合时，无电弧和飞溅，无焊缝金属的熔化，铸造组织无熔化，厚度变形也很小3。 2.2超声波金属焊接技术的工艺过程 如图1所示，超声波焊接过程分为4个阶段： 第1阶段：焊头与零件接触，施压并开始振动。摩擦发热量熔化导能筋，熔液流入结合面。随着两零件之间距离的减少，焊接位移量（两零件之间由于熔体流动产生的距离减小值）开始增加。起初焊接位移量快速增加，然后在熔化的导能筋铺展并接触下零件表面时放慢增速。在固态摩擦阶段，发热是由于两表面之间的摩擦能和零件中的内摩擦产生的。摩擦发热使聚合物材料升温至其熔点。发热量取决于作用频率、振幅和压力4。
焊缝手动超声波探伤 锅炉压力容器和各种钢结构主要采用焊接方法制造。射线探伤和超声波探 伤是对焊缝进行无损检测的主要方法。 对于焊缝中的裂纹、 未熔合等面状危害性 缺陷，超声波比射线有更高的检出率。 随着现代科技快速发展， 技术进步。 超声 仪器数字化， 探头品种类型增加， 使得超声波检测工艺可以更加完善， 检测技术 更为成熟。但众所周知： 超声波探伤中人为因素对检测结果影响甚大； 工艺性强； 故此对超声波检测人员的素质要求高。 检测人员不仅要具备熟练的超声波探伤技 术，还应了解有关的焊接基本知识； 如焊接接头形式、 坡口形式、 焊接方法和可 能产生的缺陷方向、 性质等。 针对不同的检测对象制定相应的探伤工艺， 选用合 适的探伤方法，从而获得正确的检测结果。 射线检测局限性： 辐射影响，在检测场地附近，防护不当会对人体造成伤害。 受穿透力等局限影响，对厚截面及厚度变化大的被检物检测效果不 好。 5. 需接近被检物体的两面。 6. 检测周期长，结果反馈慢。设备较超声笨重。成本高。 常规超声波检测不存在对人体的危害，它能提供缺陷的深度信息和检出射 线照相容易疏漏的垂直于射线入射方向的面积型缺陷。 能即时出结果； 与射线检 测互补。 超声检测局限性： 1. 由于操作者操作误差导致检测结果的差异。 2. 对操作者的主观因素（能力、经验、状态）要求很高。 3. 定性困难。 4. 无直接见证记录（有些自动化扫查装置可作永久性记录） 5. 对小的（但有可能超标的缺陷）不连续性重复检测结果的可能性小。 6. 对粗糙、形状不规则、小而薄及不均质的零件难以检查。 7. 需使用耦合剂使波能量在换能器和被检工件之间有效传播。 1. 2. 3. 面状缺陷受方向影响检出率低。 4. 不能提供缺陷的深度信息。
95管道对接焊接接头超声波探伤漏检 朱春芳 （贵州电力建设第二工程公司金属焊接检验中心，贵州贵阳 550002） 摘要：火电站安装过程中，超声波探伤常应用于壁厚大于20mm对接焊接接头的无损检测，在保 证探伤系统灵敏度的前提下，由于探头选择的不恰当，管道外表面和内表面不能使声束按预计路径 传播，造成焊接缺陷漏检，给设备安全运行带平隐患，希望能引起重视。 关键词：超声波探伤；焊接缺陷；漏检；检测面 超声波探伤对面状缺陷敏感，对焊接接头中的裂纹、未焊透和未熔合等缺陷的检出率高，探测距离大，超声波探伤仪体积小、重量轻、检测速度快，检测中只消耗耦合剂和磨损探头，检测费用低，所以在火电厂安装过程中，大于20mm 的管道对接焊接接头都用超声波探伤。中厚壁压力管道焊接采用氩弧焊打底，电焊填充盖面的焊接方法，对接焊接接头不允许存在裂纹、未焊透和未熔合等面状缺。在保证探伤系统灵敏度满足规定要求的前提下，由于检测面等客观因素和探伤人员判断的主观因素影响，造成焊接缺陷漏检，给设备安全运行带来隐患。 1 探头的影响 1.1 K值选择 1.1.1 探头K值的选择应从以下三个方面考虑（1）使声束能扫查到整个焊接接头截面；（2）使声束中心线尽量与主要危险性缺陷垂直； （3）保证有足够的探伤灵敏度。 用一、二次波单面双侧探测焊接接头截面时，d1=（a+l0)/T，d2=b/K，其中一次波只能扫查到d1以下的部分（受余高限制），二次波只能扫查到d2以上的部分（受根部成形限制）。为保证能扫查整个焊接接头截面，必须满足d1+d2≤T，从而得到：式①K≥（a+b+l0）/T，式中a—上焊接接头宽度的一半；b—下焊接接头宽度的一半；l0—探头的前沿距离；T—管壁厚度；K—探头的K值。 采用单面焊双面成型焊接工艺时，b值很小，可以忽略不计，则K≥（a+l0）/T。从式①中可看出，随着管壁厚度T增大，探头K值减小，也就是说如果管壁越厚，一、二次波探伤，用较小K 值的探头就能保证扫查到整个焊接接头截面，管壁越薄需要使用的探头K值越大。 当选择的探头K＜（a+l0）/T时，用一、二次波单面双侧扫查焊接接头截面，从图2中可看出一次波扫查不到焊接接头截面，两侧二次声束都扫查不到E区域，造成该区域漏检。 K值发生变化，探头使用过程中，有机玻璃耦合面被磨损，由于探头前后受力不均，前后磨损程度不一样，引起K值发生变化，如探头前面磨损严重，K值变小，如果K值小于（a+l0）/T，则会造成如图2所示的E区域漏检。如探头后面磨损较大，则K值变大。无论K值变大还是变小都会因为K值变化而引起缺陷定位不准，这会影响对缺陷的分析和判定。 1.2 探头晶片尺寸 探头晶片尺寸的大小会影响近场区的长度和声能传播远近，但会不会影响对接焊接接头超声波探伤呢？对接焊接接头一般用横波超声波探伤，设有机玻璃中入射点至晶片的距离为12mm，钢中声速为3230ms，由公式N’=Fscosβ/πλs2cosα-L1tgα/tgβ，计算出不同探头在钢中的近场长度，见表1。 2008年第12期2008年12月 化学工程与装备 Chemical Engineering & Equipment
超声波焊接件的工艺设计 作者：欣宇机械来源：本站原创日期：2014-5-5 17:32:38 点击：6943 属于：行业新闻超声波焊接件的工艺设计-东莞市欣宇超声波机械有限公司 在超声波焊接行业中，很多客户都不知道塑料件焊接，焊接产品优良不只是跟材质，超声波选择机型功率有关系，最容易被忽略的一点是：超声波焊接件的工艺设计，塑料焊接件需要设计有超声线，焊接出来的产品才是比较完美的。那么，超声波焊接件的工艺设计是怎么样的呢？要怎么设计呢？很多客户初步使用超声波焊接，都会对个问题不了解，今天，欣宇小陈为大家讲解：超声波焊接件的工艺设计，希望对朋友有所帮助！ 超声波塑料件的结构设计必须首先考虑如下几点： 1.是否需要水密、气密。 2.是否需要完美的外观。 3.是否适合焊头加工要求。 4.焊缝的大小（即要考虑所需强度）。 5.避免塑料熔化或合成物的溢出。 超声波焊接质量获得原因： 1.材质 2.上下表面的位置和松紧度 3.焊头与塑料件的妆触面 4.顺畅的焊接路径 5.塑料件的结构 6.焊接线的位置和设计 7.焊接面的大小 8.底模的支持 为了获得完美的、可重复的超声波熔焊方式，必须遵循三个主要设计方向： 1.围绕着连接界面的焊接面必须是统一而且相联系互紧密接触的。如果可能的话，接触面尽量在同一个平面上，这样可使能量转换时保持一致。 2.最初接触的两个表面必须小，以便将所需能量集中，并尽量减少所需要的总能量（即焊接时间）来完成熔接。 3.找到适合的固定和对齐的方法，如塑料件的接插孔、台阶或齿口之类。 下面就对超声波塑料件设计中的要点进行分类举例说明： 超声波整体塑料件的结构 1.1塑料件的结构 塑料件必须有一定的刚性及足够的壁厚，太薄的壁厚有一定的危险性，超声波焊接时是需要加压的，一般气压为 2-6kgf/cm2 。所以塑料件必须保证在加压情况下基本不变形。 1.2罐状或箱形塑料等，在其接触焊头的表面会引起共振而形成一些集中的能量聚集点，从而产生烧伤、穿孔的情况（如图1所示），在设计时可以罐状顶部做如下考虑
焊缝超声波检验规程 1范围 适用于金属材料制承压设备用原材料、零部件和设备的超声检测，也适用于金属材料制在用承压设备的超声检测。 与承压设备有关的支承件和结构件的超声检测，也可参照本部分使用. 2 规范性引用文件 下列文件中的条款通过JB/T 4730的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 JB 4730.1—2005 承压设备无损检测第1部分：通用要求 JB/T 7913—1995 超声波检测用钢制对比试块的制作与校验方法 JB/T 9214—1999 A型脉冲反射式超声波探伤系统工作性能测试方法 JB/T 10061—1999 A型脉冲反射式超声波探伤仪通用技术条件 JB/T 10062—1999 超声探伤用探头性能测试方法 JB/T 10063—1999 超声探伤用1号标准试块技术条件 3一般要求 3.1 超声检测人员 超声检测人员的一般要求应符合JB/T 4730.1的有关规定。 3.2 检测设备 3.2.1 超声检测设备均应具有产品质量合格证或合格的证明文件。 3.2.2 探伤仪、探头和系统性能 3.2.2.1 探伤仪 采用A型脉冲反射式超声波探伤仪，其工作频率范围为0.5MHz～10MHz，仪器至少在荧光屏满刻度的80%范围内呈线性显示。探伤仪应具有80dB以上的连续可调衰减器，步进级每档不大于2dB，其精度为任意相邻12dB误差在±1dB以内，最大累计误差不超过1dB。水平线性误差不大于1%，垂直线性误差不大于5%。其余指标应符合JB/T10061的规定。 3.2.2.2 探头 3.2.2.2.1 晶片面积一般不应大于500mm2，且任一边长原则上不大于25mm。 3.2.2.2.2 单斜探头声束轴线水平偏离角不应大于2°，主声束垂直方向不应有明显的双峰。 3.2.2.3 超声探伤仪和探头的系统性能 3.2.2.3.1 在达到所探工件的最大检测声程时，其有效灵敏度余量应不小于10dB。 3.2.2.3.2 仪器和探头的组合频率与公称频率误差不得大于±10%。 3.2.2.3.3 仪器和直探头组合的始脉冲宽度（在基准灵敏度下）：对于频率为5MHz的探头，宽度不大于10mm；对于频率为2.5MHz的探头，宽度不大于15mm。 3.2.2.3.4 直探头的远场分辨力应不小于30dB，斜探头的远场分辨力应不小于6dB。 3.2.2.3.5 仪器和探头的系统性能应按JB/T 9214和JB/T 10062的规定进行测试。 3.3 超声检测一般方法 3.3.1 检测准备 3.3.1.1 承压设备的制造安装和在用检验中，检测时机及抽检率的选择等应按法规、产品标准及有关技术文件的要求和原则进行。 3.3.1.2 检测面的确定，应保证工件被检部分均能得到充分检查。 3.3.1.3 焊缝的表面质量应经外观检测合格。所有影响超声检测的锈蚀、飞溅和污物等都应予以清除，其表
编号被测工件厚度选择探头和斜率14 —5mm6< 6 K3 不锈钢： 1.25MHz 铸铁： 0.5— 2.5 MHz 普通钢：5MHz 26—8mm8< 8 K3 39—10mm9< 9 K3 411 —12mm9< 9 K 2.5 513—16 mm9< 9 K2 617—25 mm13< 13 K2 726—30 mm13< 13 K 2.5 831 —46 mm13< 13 K 1.5 947—120 mm13< 13( K—2K1) 10121—400 mm18< 18 ( K—2K1) 20 X 20 ( K—K1)

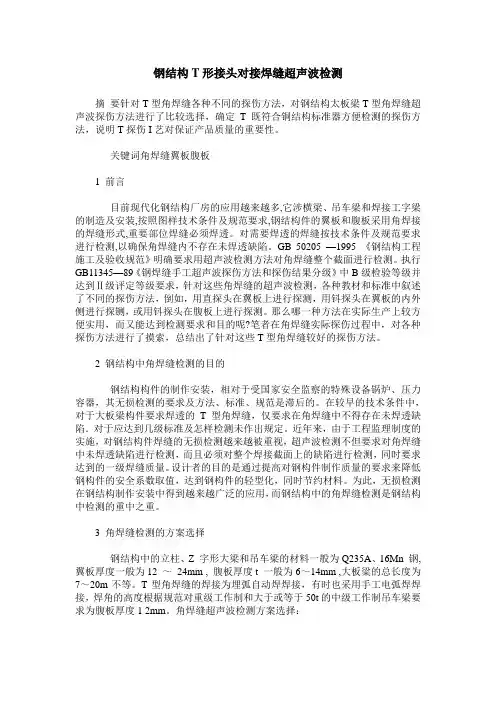

超声波探伤在无损检测焊接质量中的作用 焊缝检验方法: 1, 外观检查. 2, 致密性试验和水压强度试验. 3, 焊缝射线照相. 4, 超声波探伤. 5, 磁力探伤. 6, 渗透探伤.关于返修规定: 具体情况具体对待,总之要力争减少返修次数在厂房建设及设备安装中大量使用钢结构，钢结构的焊接质量十分重要，无损检测是保证钢结构焊接质量的重要方法。 无损检测的常规方法有直接用肉眼检查的宏观检验和用射线照相探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤等仪器检测。肉眼宏观检测可以不使用任何仪器和设备，但肉眼不能穿透工件来检查工件内部缺陷，而射线照相等方法则可以通过各种各样的仪器或设备来进行检测，既可以检查肉眼不能检查的工件内部缺陷，也可以大大提高检测的准确性和可靠性。 至于用什么方法来进行无损检测，这需根据工件的情况和检测的目的来确定。 那么什么又叫超声波呢？声波频率超过人耳听觉，频率比20 千赫兹高的声波叫超声波。用于探伤的超声波，频率为 0.4-25兆赫兹，其中用得最多的是1 -5兆赫兹。利用声音来检测物体的好坏，这种方法早已被人们所采用。例如，用手拍拍西瓜听听是否熟了；医生敲敲病人的胸部，检验内脏是否正常；用手敲敲瓷碗，看看瓷碗是否坏了等等。但这些依靠人的听觉来判断声响的检测法，比声响法要客观和准确，而且也比较容易作出定量的表示。由于超声波探伤具有探测距离大，探伤装置体积小，重量轻，便于携带到现场探伤，检测速度快，而且探伤中只消耗耦合剂和磨损探头，总的检测费用较低等特点，目前建筑业市场主要采用此种方法进行检测。下面介绍一下超声波探伤在实际工作中的应用。 接到探伤任务后，首先要了解图纸对焊接质量的技术要求。目前钢结构的
超声波焊接的焊点，应有高的接合强度和合格的表面质量，除了表面不能有明显的挤压坑和焊点边缘的凸出以外，还应注意与上声极接触处的焊点表面情况，不允许有裂纹和局部未熔合，因此，超声波焊接的形式选择、接头设计和焊接参数选择非常重要。 一、超声波焊接特点 1) 可焊接的材料范围广，可用于同种金属材料、特别是高导电、高导热性的材料（如金、银、铜、铝等）和一些难熔金属的焊接，也可用于性能相差悬殊的异种金属材料（如导热、硬度、熔点等）、金属与非金属、塑料等材料的焊接，还可以实现厚度相差悬殊以及多层箔片等特殊结构的焊接。 2) 焊件不通电，不需要外加热源，接头中不出现宏观的气孔等缺陷，不生成脆性金属间化合物，不发生像电阻焊时易出现的熔融金属的喷溅等问题。 3) 焊缝金属的物理和力学性能不发生宏观变化，其焊接接头的静载强度和疲劳强度都比电阻焊接头的强度高，且稳定性好。 4) 被焊金属表面氧化膜或涂层对焊接质量影响较小，焊前对焊件表面准备工作比较简单。 5) 形成接头所需电能少，仅为电阻焊的5％；焊件变形小。 6) 不需要添加任何粘结剂、填料或溶剂，具有操作简便、焊接速度快、接头强度高、生产效率高等优点。超声波焊接的主要缺点是受现有设备功率的限制，因而与上声极接触的焊件厚度不能太厚，接头形式只能采用搭接接头，对接接头还无法应用。 二、超声波焊接的分类 超声波焊接分类按照超声波弹性振动能量传入焊件的方向，超声波焊接的基本类型可以分为两类：一类是振动能量由切向传递到焊件表面而使焊接界面产生
相对摩擦，这种方法适用于金属材料的焊接；另一类是振动能量由垂直于焊件表面的方向传入焊件，主要是用于塑料的焊接。常见的金属超声波焊接可分为点焊、环焊、缝焊及线焊；近年来，双振动系统的焊接和超声波对焊也有一定的应用。 （1）点焊点焊是应用最广的一种焊接形式，根据振动能量的传递方式，可以分为单侧式、平行两侧式和垂直两侧式。振动系统根据上声极的振动方向也可以分为纵向振动系统、弯曲振动系统以及介于两者之间的轻型弯曲振动系统。功率500W以下的小功率焊机多采用轻型结构的纵向振动；千瓦以上的大功率焊机多采用重型结构的弯曲振动系统；而轻型弯曲振动系统适用于中小功率焊机，它兼有上述两种振动系统的优点。 （2）环焊环焊方法如图5所示，主要用于一次成形的封闭形焊缝，能量传递采用的是扭转振动系统。焊接时，耦合杆4带动上声极5作扭转振动，振幅相对于声极轴线呈对称分布，轴心区振幅为零，边缘位置振幅最大。该类焊接方法最适合于微电子器件的封装工艺，有时环焊也用于对气密性要求特别高的直线焊缝的场合，用来代替缝焊。由于环焊的一次焊缝的面积较大，需要有较大的功率输入，因此常常采用多个换能器的反向同步驱动方式。 （3）缝焊与电阻焊中的缝焊类似，超声波缝焊实质上是由局部相互重叠的焊点形成一条连续焊缝。缝焊机的振动系统按其滚轮振动状态可分为纵向振动、弯曲振动以及扭转振动三种形式（图6）。其中最常见的是纵向振动形式，只是滚轮的尺寸受到驱动功率的限制。缝焊可以获得密封的连续焊缝，通常焊件被夹持在上下滚轮之间，在特殊情况下可采用平板式下声极。 （4）线焊它是点焊方法的一种延伸，利用线状上声极，在一个焊接循环内形成一条狭窄的直线状焊缝，声极长度就是焊缝的长度，现在可以达到150mm，这种方法最适用于金属薄箔的封口。 （5）双超声波振动系统的点焊：上下两个振动系统的频率分别为27kHz和20kHz（或15kHz），上下振动系统的振动方向相互垂直，焊接时二者作直交振动。当上下振动系统的电源各为3kW时，可焊铝件的厚度达10mm，焊点强度达到材料本身的强度。双超声波振动系统多用于集成电路和晶体管细导线的焊接，虽然焊接方法与点焊基本相同，但焊接设备复杂，要求设备的控制精度高，以便实现焊点的高质量和高可靠性焊接。

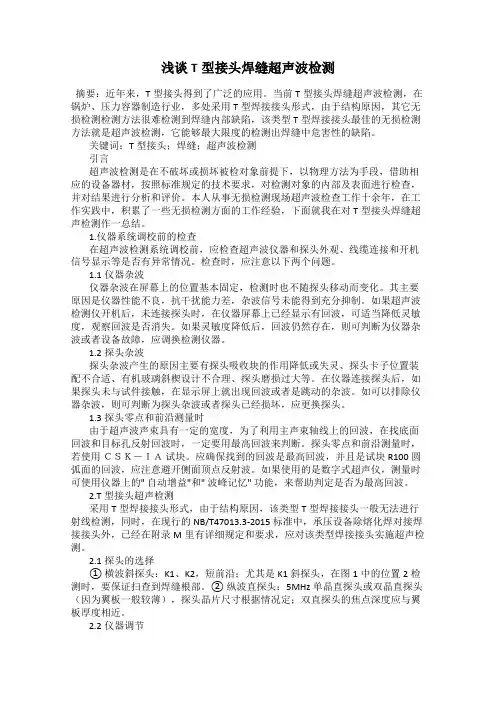

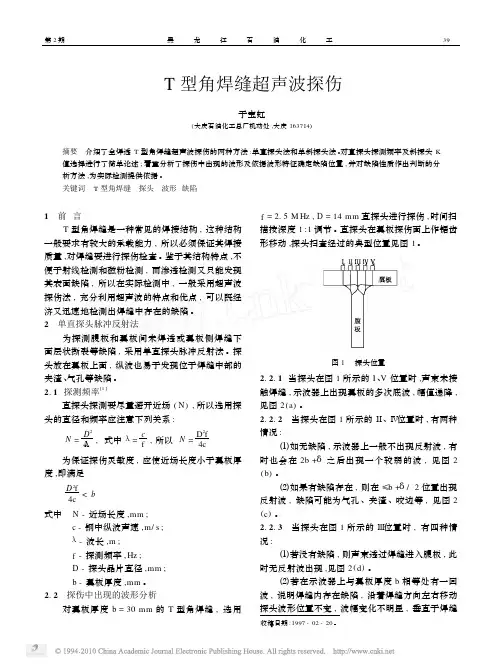

T型接头焊缝超声波探伤专用工艺 1.适用范围和主题内容 1.1本规定适用于板厚8-25mm的铁素体钢T型接头对接焊缝的超声波检测，其T型接头形式如图1和图2所示；当板厚大于25mm且小于35mm时，参考本规定执行。1.2本规定为检测焊缝及热影响区缺陷和测定缺陷位置、尺寸及评定探伤结果的方法。 I类T型接头 2.引用标准 GB11345-89《钢焊缝手工超声波探伤方法和探伤结果的分级》 JB4730-2005《承压设备无损检测》 ZBJ04001《A型脉冲反射式超声波探伤系统工作性能测试方法》 3.检验人员 检验人员应经考试取得锅炉压力容器无损检测人员UTII级或III级资格证书，并应经过T型接头模拟试样超声探伤培训。 II类T型接头
4.探伤仪、探头及系统性能 4.1探伤仪 使用A型显示脉冲反射式超声波探伤仪（推荐采用数字探伤仪），工作频率范围为1-5MHz，水平线性误差应不大于2%，垂直线性误差应不大于5%。 4.2探头 4.2.1斜探头的公称K值为1.0-2.5，K值的实测值与公称值偏差不应超过±0.1。 4.2.2直探头与双晶探头的盲区应不大于5mm。 4.2.3探头晶片尺寸，圆晶片直径不应大于14mm,方晶片任一边长不应大于13mm. 4.3系统性能 4.3.1灵敏度余量 系统有效灵敏度应大于评定灵敏度10dB以上。 4.3.2远场分辨力 a.斜探头Z≥6dB b.直探头X≥30Db 4.4探伤仪、探头及系统性能校验周期和其他技术指标应符合JB4730-2005和 GB11345标准的规定。 5.试块 5.1标准试块采用JB4730-2005标准中的CSK-IA试块,主要用于测定仪器、探头和系统性能。 5.2斜探头对比试块采用JB4730-2005标准中的CSK-IIIA试块,用于调节仪器扫描比例,探伤灵敏度和测绘“距离-波幅”曲线。 5.3 直探头或双晶直探头的对比试块采用RB-Z型试块。 5.4 现场探伤，可以采用其他形式的等效试块。T型街头结构的RB-T试块，试块的 形状、材料、板厚应于受检工件相同，并采用相同的工艺制作。 RB-T与CKS-IIIA试块的用途相同，不得混用。 6.耦合剂 推荐采用稀释的浆糊、甘油或机油做耦合剂,仪器调节和产品检验应采用相 同的耦合剂。 7.探伤面与探测方式 7.1 翼板面（位置1）斜探头单面双侧直射法探伤，并辅以（位置3）直探头或双晶直探 头垂直法探伤。 7.2 腹板面（位置2）两种K值斜探头单面单侧一次反射法探伤，同时在（位置3）辅以直探头或双晶直探头垂直法探伤。 7.3 斜探头在翼板作单面双侧扫查时，探头移动区P1应满足： P1≥K(T+δ)+t； 式中：K——斜探头K 值 T——翼板厚度mm δ——焊缝宽度mm t——腹板厚度mm 斜探头在腹板两面作单侧扫查时，探头移动区P2应满足P2≥2Kt+δ 7.4直探头与双晶直探头在翼板面扫描时，探头移动区为为焊缝轮廓之间的区域。 8.检验准备 8.1探伤面清理和标记
一、超声波金属焊接基础知识 1、原理 超声波金属焊接是利用高频振动波传递到两个需焊接的金属表面，在加压的情况下，使两个金属表面相互摩擦而形成分子层之间的熔合，其优点在于快速、节能、熔合强度高、导电性好、无火花、接近冷态加工；缺点是所焊接金属件不能太厚（一般小于或等于5mm）、焊点位不能太大、需要加压。 2、焊接优点： 1）、焊接材料不熔融，不脆弱金属特性。 2）、焊接后导电性好，电阻系数极低或近乎零。 3）、对焊接金属表面要求低，氧化或电镀均可焊接。 4）、焊接时间短，不需任何助焊剂、气体、焊料。 5）、焊接无火花，环保安全。 3、超声波金属焊接适用产品： 1）、镍氢电池镍氢电池镍网与镍片互熔与镍片互熔。. 2）、锂电池、聚合物电池铜箔与镍片互熔，铝箔与铝片互熔。. 3）、电线互熔，偏结成一条与多条互熔。 4）、电线与名种电子元件、接点、连接器互熔。 5）、名种家电用品、汽车用品的大型散热座、热交换鳍片、蜂巢心的互熔。 6）、电磁开关、无熔丝开关等大电流接点，异种金属片的互熔。 7）、金属管的封尾、切断可水、气密。 4、振幅参数 振幅对于需要焊接的材料来说是一个关键参数，相当于铬铁的温度，温度达不到就会熔接不上，温度过高就会使原材料烧焦或导致结构破坏而强度变差。因为每一间公司选择的换能器不同，换能器输出的振幅都有所不同，经过适配不同变比的变幅杆及焊头，能够校正焊头的工作振幅以符合要求，通常换能器的输出振幅为10—20μm，而工作振幅一般为30μm左右，变幅杆及焊头的变比同变幅杆及焊头的形状，前后面积比等因素有关，形状来说如指数型变幅、函数型变幅、阶梯型变幅等，对变比影响很大，前后面积比与总变比成正比。贵公司选用的是不同公司品牌的焊接机，最简单的方法是按已工作的焊头的比例尺寸制作，能保证振幅参数的稳定。 5、频率参数 任何公司的超声波焊接机都有一个中心频率，例如20KHz、40 KHz等，焊接机的工作频率主要由换能器（Transducer）、变幅杆（Booster）、和焊头（Horn）的机械共振频率所决定，发生器的频率根据机械共振频率调整，以达到一致，使焊头工作在谐振状态，每一个部份都设计成一个半波长的谐振体。发生器及机械共振频率都有一个谐振工作范围，如一般设定为±0.5 KHz，在此范围内焊接机基本都能正常工作.我们制作每一个焊头时，都会对谐振频率作调整，要求做到谐振频率与设计频率误差小于0.1 KHZ，如 20KHz 焊头，我们焊头的频率会控制在19.90—20.10 KHz，误差为5‰。 6、节点 焊头、变幅杆均被设计为一个工作频率的半波长谐振体，在工作状态下，两个端面的振幅最大，应力最小，而相当于中间位置的节点振幅为零，应力最大。节点位置一般设计为固定位，但通常的固定位设计时厚度要大于3mm，或者是凹槽固定，所以固定位并不是一定为零振幅，这样就会引致一些叫声和一部分的能量损失，对于叫声通常用橡胶圈同其它部件隔离，或采用隔声材料进行屏蔽，能量损失在设计振幅参数时予以考虑。 7、网纹 超声波金属焊接通常会在焊接位表面，底座表面设计网纹，网纹设计的目地在于防止金属件的滑动，尽可

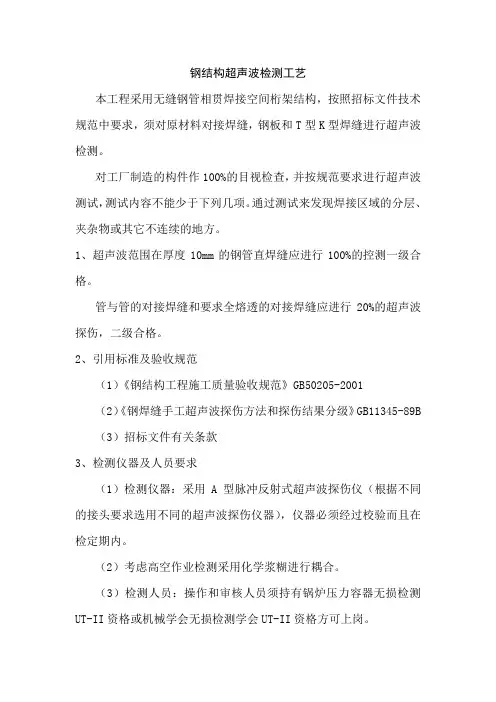

超声波探伤（焊缝）工艺 1 总则 1.1 本工艺适用于钢制锅炉压力容器的母材厚度为 6 ～120mm 的全焊透熔化焊焊缝及其等级评定。 1.2 本工艺不适用于铸钢及奥氏体钢焊缝, 外径小于159mm 的钢管对接焊缝, 内径小于或等于200mm 的管座角焊缝; 也不适用于外径小于250mm 或内外径之比小于80%的纵向对接焊缝。 1.3 依据标准：《蒸汽锅炉安全技术监察规程》（96版）、TSG R0004-2009《固定式压力容器安全技术监察规程》、TSG R7001-2004《压力容器定期检验规则》和第1、2、3号修改单、JB/T 4730-2005 《承压设备无损检测》。 1.4 人员资格: 焊缝超声检测人员必须持有质量技术监督部门颁发的具有相应项目的有效资格证书; 初级以上在中级的指导下可进行检测操作; 中级以上可出具检测报告。 1.5 焊缝超声检测原则上按本工艺进行, 特殊情况应由检测人员编制工艺, 经超声检验检测责任师和技术负责人审批后方可进行。国家新标准或规定下达后，应及时修订本工艺。 2 检测准备 2.1 检测人员首先应了解被检工件的材质、结构、曲率、厚度、焊接方法、焊缝种类、坡口形式、焊缝余高、表面状况、背面衬垫、沟槽等情况，绘制被检工件展开图。 2.2 检测面 2.2.1 一般采用一种K值探头, 母材厚度小于或等于46mm时, 应用一次反射波(即二次波)在焊缝的单面双侧进行检测; 母材厚度大于46mm时, 应用直射法(即一次波)在焊缝的双面双侧进行检测。 2.2.2 检测区域的宽度为焊缝及其两侧各相当于母材厚度30% 的一段区域且不小于10mm。 2.2.3 探头移动区的确定: 采用一次反射法时, 不小于0.75P(跨距P=2TKmm, T 为母材厚度, K为探头K值)。 2.2.4 清除探头移动区内的飞溅、油垢、锈蚀，并打磨露出金属光泽，必要时进行补焊修磨至平滑，经外观检验合格后方可检测。
小径管对接焊接接头的相控阵超声检测 摘要：对小径管对接焊接接头中的裂缝、密集气孔、未焊透等缺陷进行相控阵超声波检测和射线检测，通过将两者的检测结果进行分析和比较，对两者的检测效果进行评价。本文主要是对相控阵超声波检测手段的优势和其在小管径检测中的应用进行了一定的分析，旨在推动相控阵超声波检测技术的广泛应用。 关键词：小径管对接焊接；接头；相控阵超声检测 引言 相控阵超声检测可以获取实时的检测结果，能够对工件的缺陷进行多种方式的扫描，是一种可以记录的无损检测方式。相控阵超声检测的主要优势就是声束角度和聚焦深度精确可控，声束可达性强，检测精度高，缺陷显示直观，检测速度快，是具有较高可靠性的检测技术，在工业领域有着颇为广泛的应用。笔者对小径管对接焊接接头中的缺陷进行了相控阵超声波检测，并且与射线检测结果进行了一定的比较分析。 一、相控阵超声检测技术 （一）相控阵超声检测技术的原理 相控阵超声检测方法主要是通过对换能器阵列中的单个阵元进行分别控制，以特定的时序法则进行激发和接收，进而实现声束在工件中的偏转和聚焦。采用自聚焦传感器能进一步增强聚焦能力和分辨力，有效的改善了小径管中波型畸变和杂波干扰的情况。 （二）试样管的焊制 小径管的试样管采用的是与广东省某电厂机组锅炉受热面管同规格同材质的管件，其中对接接头存在着一定的裂纹、未熔合、密集气孔有缺陷等问题，具体的示意图可以如下图1所示，焊接的方法主要是钨极氩弧焊。 图1 焊接接头简图 （三）相控阵检测系统 1、相控阵检测仪器 本次研究主要采用的仪器是phascan 32/128相控阵检测仪，Cobra16阵元自聚焦传感器，一次性激发16阵元。 2、相控阵检测探头和楔块 对于相控阵超声探头来说，它主要是阵列探头，在进行现场检测的时候要根据小径管的尺寸来对探头和楔块的型号和大小进行选择。一般来说，探头在进行使用的过程中，因为小径管的曲率过大，要将其和探头之间的耦合损失降低，就需要使用能够与小径管进行紧密切合的楔块，选择曲率相近的曲面。 （四）声束覆盖范围设置 在对小径管焊缝进行相控阵超声扇形扫查的时候，要对探头前沿到焊缝中心线的距离进行正确的选择，要保证在进行扇形扫查的时候大角度声束能够对焊缝的下面部分进行覆盖，小角度声束可以覆盖到焊缝的上面部分，进而达到对焊接接头的全面检测，避免出现遗漏。在对小径管对接接头进行检测的时候，还可以通过使用专业的软件来对声束覆盖范围进行模拟，然后对的不同角度的波束覆盖情况的进行模拟现实，通过这样的模拟结果可以找到适当的探头前沿距离和波束角度范围等等。 （五）相控阵检测校准设置
超声波焊接 什么是超声波焊接？ 超声波焊是一种快捷，干净，有效的装配工艺，用来装配处理热塑性朔料配件，及一些合成构件的方法。目前被运用的朔胶制品与之间的粘结，塑胶制品与金属配件的粘结及其它非塑胶材料之间的粘结！它取代了溶剂粘胶机械坚固及其它的粘接工艺是一种先进的装配技术！再说明一下,超声波焊接不但有连接装配功能而且具有防潮、防水的密封效果超声波的优点：1，节能2，无需装备散烟散热的通风装置3，成本低,效率高4，容易实现自动化生产！ 接下来说明一下1,超声波焊接机的工作原理!超声波焊接装置是通过一个电晶体功能设备将当前50/60Hz的电频转变成20KHz或40KHz的电能高频电能，供应给转换器。转换器将电能转换成用于超声波的机械振动能，调压装置负责传输转变后的机械能至超声波焊接机的焊头。焊头是将机械振动能直接传输至需压合产品的一种声学装置！！振动通过焊接工作件传给粘合面振动磨擦产生热能使塑胶熔化，振动会在熔融状态物质到达其介面时停止，短暂保持压力可以使熔化物在粘合面固化时产生个强分子键，整个周期通常是不到一秒种便完成，但是其焊接强度却接近是一块连着的材料!!焊接：指的是广义的将两个热塑性塑料产品熔接的过程。当超音停止振动时，
固体材料熔化，完成焊接。其接合点强度接近一整块的连生材料，只要产品的接合面设计得匹配，完全密封是绝对没有什么问题的，碟合：熔化机械锁形成一个材质不同的塑料螺栓的过程。嵌入：将一个金属无件嵌入塑料产品的预留孔内。 具有强度高，成型周期短安装快速的优点！！类似于模具设计中的嵌件！ 弯曲/生成音波将配件的一部分熔化再组成一个塑料的突起部位或塑料管或其它挤出配件。这种方式的优势在于处理的快速，较小的内压，良好的外观及对材料本性的克服。点悍点焊是对没有预留也或能源控制的两个热塑塑料组件的局部焊接。点焊也能产生一个强有力的粘合构造，尤其适合一些大型配件、有突起的塑料片或浇注的热塑塑料以及那些结构复杂、难以进入接合面的产品。剪切切和封口一些有序与无序的热塑材料的超音波工艺。用这种方法密封的边缘不开裂，且没有毛边、卷边现象。纺织品/胶片的密封纺织品品及一些胶片的密封也可用到超音波。它可对胶片实行紧压合，还可对纺织品进行整洁的局部剪切与密封。缝合的同时也起到了装饰的作用。影响超音波焊接的因素说起热塑塑料的可焊接力，不能不说到超音波压合对各种树脂的要求。其最主要的因素包括聚合物结构，熔化温度、柔韧
AWS 焊缝超声波探伤细则（AWS D1.1/D1.1M）
焊缝超声波探伤精华 一.适用范围 板厚8~200mm（5/16 in~8in）之间的坡口焊缝和热影响区的超声波检测。 二．探伤仪、探头及系统的性能 1.设备要求 超声波探伤仪应通过计量检定合格，为A型脉冲及反射式探伤仪，配1~6MHz的探头，增益至少60dB，每档1~2 dB可调。 2.水平线性偏差在2%以内，分辨力能分辨RC试块上三个孔的峰值。 3.直探头（纵波） 探头晶片不小于161mm2（1/2in2），同时不大于645mm2（1in2）的工作面积。 4.斜探头 4.1频率：2~2.5MHz之间（包括2和2.5MHz） 4.2尺寸：晶片尺寸宽度15~25mm，高度15~25mm，最大宽度比1.2： 1，最小宽度比1：1。 4.3折射角：应为70°、60°、45°三种，允许误差±2°。 4.4探头内部杂波 ①增加校准的增益值，高出基准高度20 dB； ②在12mm以上的声程和基准高度以上区域无任何杂波； ③在标准试块上进行。
三．试块 采用国际焊接学会（I I W）标准试块，用于校准水平距离和灵敏度，也可以用其它等效试块。 四．焊缝探伤前的准备 1.探头扫查区应无焊接飞溅、油污、油漆、松散氧化皮，扫查面应平 滑。 2.扫查区域母材探伤。 2.1在A面检测（参见表-1中的附图）； 2.2水平距离校准； 水平距离至少应有两个板厚长度。 2.3灵敏度调整 在母材无缺陷处，底板第一次反射回波调至50%~75%的高度，用此灵敏度检测母材层状缺陷。 2.4缺陷的记录 有如下情况影响（干扰）需记录； a. 底部反射全部消失； b. 缺陷波高等于或大于底部反射波高。 有以上缺陷应记录其尺寸大小、位置和距A面的深度。 五．焊缝探伤 1.斜探头的选择： 1.1探头频率：2~ 2.5MHz 1.2探头尺寸：宽15~25mm，高15~20mm
1 主题内容和适用范围 1.1 本通用工艺规定承压设备对接焊接接头超声波探伤的仪器、探伤人员、试块、操作及验收标准等。 1.2 本通用工艺适用于母材厚度为8～120mm的全熔化焊对接焊接接头的B级超声波探伤。 1.3 本通用工艺不适用于铸钢，奥氏体钢焊缝及外径小于159mm的钢管环向对接焊接接头、内径小于或等于200mm 的管座角焊缝，也不适用于外径小于250mm和内半径与外半径之比小于80%的纵向对接焊接接头超声波探伤。 2 引用标准 JB/T9214-1999 A型脉冲反射式超声探伤系统工作性能测试方法 JB/T10061-1999 A型脉冲反射式超声探伤仪通用技术条件 JB/T10062-1999 超声探伤用探头性能测试方法 JB/T 4730.3-2005 承压设备无损检测 3 检测人员 3.1 从事检测的检验人员必须掌握超声波检测的基础技术，具有足够的焊缝超声波检测经验，并掌握一定的材料、焊接基础知识。 3.2 检测人员必须经过特种设备安全监察部门考试合格后，方可操作，签发报告者必须持有超声波Ⅱ级及以上资格证书。 4 超声仪器及探头 4.1 超声仪器 使用A型显示脉冲反射式探伤仪 4.2 探头 探头推荐按表1选用 表2 采用的斜探头规格 探头型号换能器尺寸（mm）频率（MHZ） 2.5P13×13 13×13 2.5 2.5P9×9 9×9 2.5 5P8×12 8×12 5 4.3 系统性能 4.3.1 检验前应校准探伤系统。 4.3.2 灵敏度余量 系统有效灵敏度余量应大于或等于10dB 5 试块 5.1 试块采用CSK-ⅠA、CSK-ⅡA、CSK-ⅢA试块。 5.2 板厚为8～120mm时，选用CSK-ⅠA、CSK-ⅡA、CSK-ⅢA组合；板厚大于120mm时，选用CSK-ⅣA试块，CSK-ⅣA试块尺寸见表7。 5.2.1 检验曲面工件时，如探伤面曲率半径R小于等于W2/4时，（W为探头接触面宽度，环缝检测时为探头宽度，
管道对接焊缝的超声波检测 摘要:针对工艺管道对接焊缝的特点,对焊接方法、焊接位置及易产生的缺陷进行了分析由于工艺管道对接焊缝壁厚范围大,多是直管与直管、直管与弯头、法兰、阀门等管件对接,采用单面焊接双面成型工艺,这种特殊结构型式和焊接工艺,使超声波检测只能进行单面双侧扫查或单面单侧扫查"为了提高缺陷的检出率,对不同规格!不同结构的焊缝在选择扫查面、探头数量、探头型号和探头尺寸时应有针对性"根部缺陷的判定对仪器扫描线调节精度提出了较高要求,对典型缺陷的回波特征进行了分析"通过以上分析和采取的措施,能有效提高工艺管道对接焊缝超声波检测的质量。 石化装置工艺管道对接焊缝超声波检测具有一定的难度"早期的模拟超声波探伤仪由于定位精度不高,对于根部缺陷的识别和判定存在较大难度,每次更换不同角度的探头后时间基线都要重新调节,非常不便,这为在工艺管道对接焊缝领域推广超声波检测技术造成了很大的困难"近些年,超声波检测灵敏测设备发生了巨大改变,且更新很快,数字式探伤仪代替了模拟仪"数字式探伤仪较原先使用的模拟式超声波探伤仪具有显著的优点"首先,其定位精度高,定位精度可达0.1mm,为管道焊缝根部信号的判定提供了可靠依据;第二,可存储多种探头参数及其距离一波幅曲线,为现场采用多种角度的探头进行检测提供了方便,提高了不同角度缺陷的检度,也可方便地变换探头(角度),为辨识真、伪信号提供了方便;第三,可以存储动态波形和缺陷包络线,并可作为电子文件存档备查"数字式超声波探的难题"。 笔者推荐管道焊缝探伤采用数字式超声波探伤仪。通过专业培训和严格考核,可以筛选出合格的管道对接焊缝超声波检测人员,完全能保证管道焊缝的超声波检测质量。 通过对超声波检测方法、扫查面、探头数量、探头型号和探头尺寸的控制、以及理论分析和实际验证, 表明超声波检测能有效保证管道焊缝的检测质量。 超声波检测操作灵活方便,对厚壁管道检测灵敏度和检测效率均高于射线检测,成本低于射线检测,且对人体无害,是一种科学!环保的检测方法。 1 管道对接焊缝与容器对接焊缝的不同点 管道对接焊缝较容器对接焊缝从焊接工艺、结构型式!主要缺陷产生的部位、缺陷信号判别、探头扫查面、探头折射角度的选择以及祸合面曲率等都有较大区别"因此从事管道对接焊缝超声波检测的人员必须对比有一定的了解"表1是管道对接焊缝与容器对接焊缝超声波检测不同点的比较。
报告名称：超声波焊接机IQ确认方案和报告 设备型号：KEB-1526 设备编号：FH-SB005 方案编号：EQP-ED-003 版本号：01 1. 目的Objective 证明超声波焊接机，型号：KEB-1526,编号:FH-SB005的安装符合公司规范及供应商的建议。 2. 设备描述 该超声波焊接机设备工作原理是利用工件接合面间高频率振动摩擦，使分子间急速产生热量，此
时热量足够熔化工件时，停止发振，通过空气压力，使其凝固成型，达到焊接目的; 3.职责Responsibility 4. IQ确认内容 4.1 设备信息确认 4.1.1 验证目的：检查设备是否满足采购要求 4.1.2 验证依据：合同 4.1.3 验证方法：核实设备相关资料 4.1.4 验证内容： 验证结果 确认人/日期：复核人/日期： 4.2设备资料检查 4.2.1验证目的：检查设备是否满足合同内的要求，文件完整性等 4.2.2 验证依据：合同、供应商的随机文件 4.2.3 验证方法：核实设备相关资料 4.2.4 验证内容：
验证结果： 确认人/日期：复核人/日期：4.3 安装环境条件确认 4.3.1 验证目的：确认设备工作环境的符合性 4.3.2 验证依据： ?JGJ71-90 《洁净室室验收及验收规范》; ?GB50073-2001《洁净厂房设计规范》; ?YY0033:2000《无菌医疗器具生产管理规范》 4.3.3 验证方法： 4.3.4 验证内容： 验证结果： 确认人/日期：复核人/日期：4.4 计量器具校准确认 4.4.1 验证目的：确认设备附属量具均经过校验并在有效期内

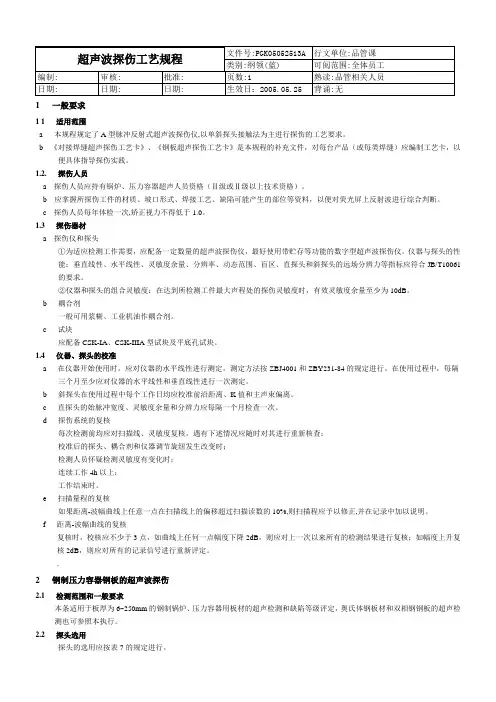

焊缝超声波探伤检验规程 1 目的 指导本公司无损探伤人员工作，规范无损探伤的检验过程。 2 范围 本程序适用于公司钢结构产品制造（包括外包外协件）中的无损检验工作。 3 职责 3.1品保部探伤员Ⅰ、Ⅱ、Ⅲ级人员负责探伤工作的实施。 3.2品保部探伤员Ⅱ、Ⅲ级人员负责检验规程的编制、现场检测技术指导。 3.3品保部负责无损探伤的质量控制工作，对无损探伤中有争议的问题做出裁决。 3.4品保部负责自检报告的签发。 4 检验规程 4.1探伤准备工作 a) 距离一波幅曲线：利用RB-1或RB-2试块测试距离一波幅曲线，评定线、定量线和判废线满足GB11345-89标准中9.2.1的B级要求。 b) 探伤灵敏度：不低于评定线，扫查灵敏度在基准敏度上提高6dB。 c) 探伤时机：碳素结构钢应在焊缝冷却到环境温度，低合金结构钢应在完成焊接24小时后进行探伤；另外，探测要经过打磨，外观检验合格后进行探伤。 d) 探伤方式和扫查方式：探伤方式见：扫查方式有锯齿形扫查、前后、左右、环绕、转角扫查等几种方式。 e) 检查部位：检查部位根据GB50205-2001《钢结构工程施工质量验收规范》及设计文件、工艺文件。 f) 抽检率：当设计和合同未对抽检率做出规定时，按GB50205-2001《钢结构工程施工质量验收规范》表5.2.4，当设计和合同对抽检率做出规定时，按设计和合同执行。 4.2探伤方法 4.2.1平板对接焊缝 a) 探头选择 探头的K值选择如表1。
表1 探头的K值根据厚度不同按下表选择 图1 平板对接焊缝的超声波探伤 4.3.2 T型接头焊接的检验 按T型焊缝的特点及GB11345-89标准要求，选择以下三种探伤方式组合实施检验。 4.3.2.1焊缝内部缺陷检测 a) 探头选择见（表2） b) 根据不同检验等级要求选择探伤面，探伤面如图1所示。 表2 探头的K值根据腹板厚度不同按下表选择
超声波探伤作业指导书 1 适用范围 本作业指导书母材厚度在6mm～200mm的风力发电机组塔架全熔化焊对接 焊接接头的超声检测。 2 引用标准 NB/T47013.3-2015《承压设备无损检测-第3部分：超声检测》 NB/T47013.3-2015《承压设备无损检测-第1部分：通用要求》 GB/T11259-2008 《超声波检测用钢制对比试块的制作与校验方法》 JB/T9214-2010《A型脉冲反射式超声探伤系统工作性能测试方法》 JB/T10061-1999《A型脉冲反射式超声探伤仪通用技术条件》 JB/T10062-1999《超声波探伤用探头性能测试方法》 3 试验项目及质量要求 3.1 试验项目： 风力发电机塔筒，塔架焊缝6mm-200mm内部缺陷超声波探伤。 3.2 质量要求 3.2.1 检验等级的分级 焊缝质量分级：评定指标根据由缺陷引起的反射波幅（所在区域Ⅰ区、Ⅱ区、Ⅲ区）、单个缺陷指示长度、多个缺陷指示长度L′；根据质量要求检验等级分Ⅰ、Ⅱ、Ⅲ三个级，I级最高。
3.2.2 焊缝质量等级及缺陷分级如下表所示： 3.2.3 探伤比例 探伤比例按GB/T 19072-2003技术规范要求执行 3.2.4 检验区域的选择 3.2. 4.1 焊缝的超声波检测应在焊缝及探伤表面经外观检查合格后方可 进行，应划好检验区域，标出检验区段编号。 3.2. 4.2 检验区由焊接接头检测区宽度焊接接头检测区厚度表征。 3.2. 4.3 焊接接头检测宽度应是焊缝本身加上焊缝熔合线两侧各10mm 确定。V型坡口对接接头检测区示意图如下： 3.2. 4.4 对接接头检测区厚度应为工件厚度加上焊缝余高
