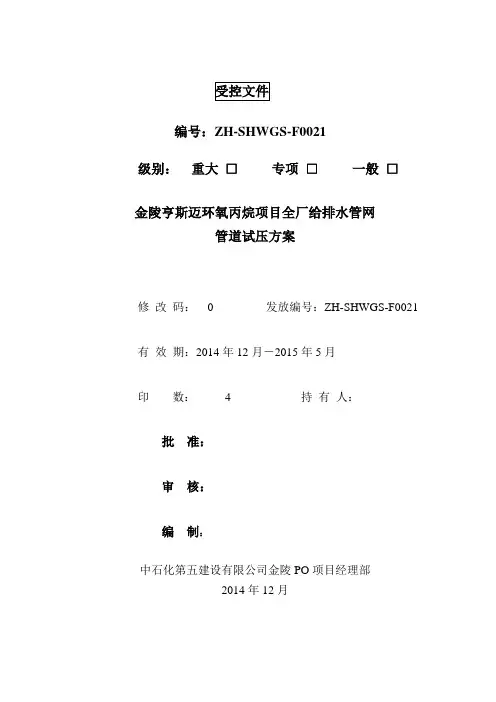

编号：ZH-SHWGS-F0021
级别：重大□专项□一般□
金陵亨斯迈环氧丙烷项目全厂给排水管网
管道试压方案
修改码：0 发放编号：ZH-SHWGS-F0021 有效期：2014年12月－2015年5月
印数： 4 持有人：
批准：
审核：
编制：
中石化第五建设有限公司金陵PO项目经理部
2014年12月
目录
一、工程概况 (3)
二、编制依据 (3)
三、参建单位 (3)
四、管道系统压力试验 (3)
五、无压力管道闭水试验 (5)
六、机具安排 (6)
七、质量保证体系 (7)
八、HSE管理 (8)
九、工作危害分析（JHA） (9)
一、工程概况
1、金陵亨斯迈环氧丙烷项目全厂给排水管网涉及1号路、2号路、7号路、9号路、10号路、13号路、14号路、15号路、16号路、17号路、19号路、22号路、23号路、26号路、28号路等15个区域，由于全场给排水和消防管网改造管道施工范围大，涉及区域广，管道施工后，整体试压时间长，其他单位的施工造成影响，故本工程拟采用分段开挖、施工、水压试验、回填，保证现场整体施工顺利进行，由于影响因素较多，本工程无法提前划分试压包，故本工程需按现场实际情况来划分试压。
2、为最大限度降低现场安全风险，保证施工人员的人身安全，物资、设施等能够安全运行，施工作业过程有序、实现金陵亨斯迈环氧丙烷项目全厂给排水管网工进度目标、安全目标、质量目标，特编制此方案。本方案适用于金陵亨斯迈环氧丙烷项目全厂给排水管网给排水管道试压。
3、由于全厂给排水管网阀门、法兰等未设计完成，管道试压后即进行防腐回填，待阀门、法兰等设计完成后再进行二次开挖，在试压后的管道上施工的焊口进行100%无损检测。
二、编制依据
1金陵亨斯迈环氧丙烷项目给排水图纸和相关设计文件；
2石油化工给水排水管道工程施工及验收规范（SH3533-2013）；
3建筑给排水及采暖工程施工质量验收规范（GB50242-2002）；
4给水排水管道工程施工及验收规范（GB50268-2008）；
5石油化工施工安全技术规程（SH3505-1999）；
6建设工程施工现场供电安全规范（GB50194—1993）；
三、参建单位
设计单位：中国石化工程建设有限公司
建设单位：南京金陵亨斯迈新材料有限责任公司
监理单位：南京扬子石化工程监理有限公司
施工单位：中石化第五建设有限公司
检测单位：南京金陵检测工程有限公司
质量监督单位：石油化工工程质量监督总站金陵石化分站
四、管道系统压力试验
1.试压前需要确认、检查以下内容：
（1）试压前应提前报检试压包资料。
(2)试验范围内的管道安装已按设计图纸全部完毕，安装质量符合设计要求和有关国家规范的
规定，包括材料、设计参数、焊口、坐标、试压等信息。
(3)试压包编制完毕，附流程图、单线图、焊接记录、盲板和临时垫片确认表、无损检测报告、表格J409或J410等相关资料。
(4)管子材料和管件材料合格证、质量证明文件齐全。
(5)管线上的阀门必须经试验合格。
(6)试压前，在“压力管道管理系统”线上完成焊接钢制管道单线图、焊接记录、点口、探伤等内容，并达到试压准备条件。
(6)管线所有的焊接接头都必须外露。
(7)试压流程已经确认，试压盲板（或临时封堵）加置完毕。
2.试压：
(1)盲板选用按试压盲板厚度简易公式计算选用，计算公式为：
Dp
t2/1
/
100
式中： t--盲板厚度，mm；
D--试压接管直径，mm；
p--试验压力，kg(f)/cm2；
(2)试验压力均根据设计给出的水压试验压力进行，消防水管道的设计压力为P=1.5MPa，试
验压力为1.5P=2.25MP；循环水管道的设计压力为P=0.85MPa，试验压力为1.5P=1.275MP；
雨水排水管道的设计压力为P=0.7MPa，试验压力为1.5P=1.05MP；生产给水管道P=0.6MPa，试验压力1.5P=0.9MP。
(3)根据公式，结合各管道试压压力选取盲板厚度型号为：10mm、12mm、18mm、22mm、26mm、
30mm、40mm、60mm。
(4)试压水源来自厂内消防水（试压时由业主指定），排水排至《现场降水、排水方案》中设置的排水沟排出厂外；
(5)试验用压力表已经校验，并在检验有效检期内，其精度不得低于1.5级，表的量程宜为试验压力的1.5—2.0倍，压力表不得少于2块；
(6)液体压力试验时液体的温度不得低于5°C，由于本次管道试压处于冬季，考虑到冬季气温低导致试压水结冰的影响。试压前密切注意气温动态，试压时间选在晴天的中午打压，打完压后立即打开根阀放水，防止积水结冰。
(7)液体压力试验时，必须排净系统内的空气。升压应分级缓慢，达到试验压力后停压10min ，然后降至设计压力进行严密性试验，停压30 min ，以不降压、无泄露和管体不变形为合格；
(8)水压试验过程中，管端严禁站人；
(9)水压试验时，严禁带压对管身、接口进行敲打或修补缺陷，遇有缺陷时，用记号笔作出标记，等卸压修补后，重新进行试验；
(10)管道水压试验曲线参数图：
(11)试验时，两块压力表应安装于系统的最高和最低点处，试验压力以高点处压力表为准。 (12)试压临时上水及排水采用临时钢管，试压泵及压力表连接见下图：
3.卸压：
(1)压力试验检查合格后，应缓慢泄压，及时将水排出，水通过《现场降水、排水方案》中设置的排水沟排出厂外。
(2)管道系统试验完毕，应及时拆除所用的临时盲板，恢复管道系统，核对试压记录，并填写管道系统试压记录。
五、无压力管道闭水试验
1. 实验管段应按井距划分，长度宜不大于1Km ，且宜带井试验。
2. 实验管段闭水试验应在管道及井外观质量已验收合格后进行，且沟槽内无积水，并符合下
列要求：
压力表 压力表
(1)不得有造成存水的折弯及影响水流的异物；
(2)管道接口部位未回填土；
(3)全部预留孔及主管两端封堵牢靠，不得渗水。
(4)闭水试验前提前隐蔽的钢砼管段，隐蔽时预留接口部位。根据现场情况，对于不能预
留接口也无法分段试验的重力流管道，掩埋前需要对从管节下沟、插口安装、带型基
础浇筑、抹三角灰、回填等每到工序进行书面确认。用提高过程控制要求的方法达到
质量可控状态。
3.管道闭水试验水头以上游（上游指坡度的高端）检查井处设计水头加2m计，当计算出的
实验水头超出上游检查井井口时，实验水头以上游检查井井口高度为准。检查管端灌满水浸泡时间不应小于24小时，在不断补水保持实验水头恒定的条件下，观测时间不小于30分钟，然后按照公式（1）计算实测渗漏量。
q s=W0/ (T0.L0) (1)
上式中：
W0————补水量，L；
T0————实测渗水量的观测时间，min；
L0————试验管端长度，m；
4.管道闭水试验允许渗水量按照公式（2）计算.
Q=0.0046Di (2)
上式中：
Q————允许渗水量,m3/d·Km；（d以24小时计）
D i————管道内径，mm；
5.按照公式（1）计算的实测渗漏量小于或等于按照公式（2）计算的允许渗水量，则严密性
试验合格。
六、机具安排
机具投入一览表
七、质量保证体系
1.管道质量管理体系组织机构图
2.质量保证措施
(1)水压试验前要做好自检工作，试验范围内的管道安装已按设计图纸或变更全部完毕，安装
质量符合设计要求和有关国家规范的规定。
(2)水压试验前试压包编制完毕，附流程图、焊接记录及临时盲板和临时垫片确认表，送监理
组和项目组审批。
(3)水压试验中所用的压力表必须校验合格，并在检验有效期内，其精度不得低于1.5级，表
的量程宜为试验压力的1.5～2倍。
(4)水压试验过程中高点放空和低点上水的设置应该科学合理，严禁在管线上擅自开孔，过程
中要注意对阀门和法兰垫片等的保护。
(5)水压试验过程中加强施工技术资料的管理，资料达到及时、完整、真实、可靠和具备可追
溯性。
(6)水压试验过程中针对现场施工情况，若对部分试压包采取分段或者整体试压的方式，应该
提前与监理组和项目组沟通协商，做到不漏管线、资料封闭。
八、HSE管理
2.HSE保证措施
(1)所有参与管道试压人员必须经过安全教育考试合格，要认真执行与施工区域有关的安
全操作规程和规定。
(2)管道试压时巡检员必须在现场巡查，安全监护必须到位。
(3)管道试压前，试压区域予以隔离，非施工人员不得靠近，周边设置明显标志、围栏、警示
等。
(4)管道试压前对试压管道进行确认，所有盲板加置完毕，需加固的背撑结构已经安全可
靠。
(5)施工中严格按照施工规范控制施工程序，试验过程中盲板、管帽正对面严禁站人。
(6)水压试验过程中安全管理人员不得离开，若发生异常现象会同试压人员及时处理。
(7)水压试验进行中严禁在试压管道上进行动火作业。
(8)水压试验结束后缓慢卸压，水压降至0 MPa确认排气孔打开后继续排水，排水不得随
意排放，应排入现场排水沟系统。
(9)水压试验施工电缆需架空，穿越现场主要道路时保证道路畅通，或加钢套管埋地敷设。
(10)水压试验所需临时上水和排水管道穿越现场主要道路时保证道路畅通，要对该段管道
埋地敷设。
(11)施工用电采用工作零线与保护零线分开的TN－S三相五线制系统；配电系统实行三级
配电、两级保护、做到“一机一闸一保护”的要求。
(12)试压泵等电气设备按要求接零和接地，并配用漏电保护装置，使用前例行检查，检查
合格方可使用。
九、工作危害分析（JHA）
工作危害分析（JHA）记录表
DN700给水管道水压试验方案 一、试验管段： 1、DN700给水管道全部制作完毕，外观经检查全部合格，焊缝经无 损检测全部合格后，按《给水排水管道工程施工及验收规范》进 行水压试验。 2、试压管段：DN700，全长大约3000m。 3、用DN700的堵板将主管道两端堵上，用50T顶镐2个。 二、试验注意事项： 1、水压实验应在规定场地进行，并应进行安全检查，非工作人员不 准进入实验场地。 2、实验水应洁净，水温不低于15 ℃，最高温度不超过100℃。 3、压力表必须是两台量程相同且经校验合格并在有效期内，表盘直 径不小于100，精度不低于1.5。表的量程为25 Mpa ， 4、压力表应安装在管段下游的端部易观察部位。 三、试压要求： （一）准备工作 1、管道水压试验前，除接口处，管道两侧及管顶50cm范围内填埋。 2、做好水源引接及排水疏导路线的设计，如管段中有阀门，必须使 于其处开启状态，严禁用阀门做堵板使用。 3、在管道的最高处安装排气孔。 （二）注水 1、用消防带从水源管道排水阀处引水，应从管道的下游缓慢灌入。
2、排气孔出水后，将排气孔堵上。 四、试验压力及升压要求 1、管道的工作压力为0.8MPa，管道强度试验压力为12.5 MPa。 2、待管道壁温与水温相同后，缓慢升压到试验压力12.5 MPa后，稳 压10min，再将试验压降至0.8MPa设计压力，保持30 min，对所 有焊接接头和连接部位进行检查，如有渗漏需泄压消除缺陷后重 新试压。不准带压紧固螺栓，严禁带压带水进行补焊。检验员检 查合格后并经有关人员确认后，方可卸压。 3、水压试验后，应及时将水排净。操作者做好记录，检验员出具报告。 4、排液时要把排气孔打开，缓慢放水，以防形成负压。 5、用消防带将水引至河滩。 五、合格标准： 压力不降，无渗漏为合格。 六、水压试验合格进行冲洗 1、冲洗时，流速不得低于1.5m/s。 2、从排水管排出的水要引入可靠的排水井或沟中，排放管的截面积不 得小于被冲洗管截面积的60％。排水时，要缓慢，不得形成负压。 3、管道的排水支管应全部冲洗。 4、水冲洗应连续进行，以排出的水色和透明度与入口水目测一致为合 格。 5、当管道经水冲洗合格后暂不运行时，应将水排净，并应及时吹干。
给水管道试压试验方案 年月日 给水管道试压试验方案 一、水压试验的一般规定： 1、管道试压前应进行充水浸泡，时间不少于24h。 2、水压试验的静水压力不应小于管道工作压力的1.5倍，且试验压力不应低于0.80MPa，不得气压试验代替水压试验。 3、水压试验的长度不宜大于1000米，对中间设有附件的管段，水压试验分段长度不宜大于500米。系统中有不同材质的管道应分别进行试压。一般同管径试验长度采用500米。 4、对试压管段端头支撑挡板应进行牢固性和可靠性检查，试压时，其支撑设施严禁松动崩脱。不得将阀门作为封板。 5、加压宜采用带计量装置的机械设备，当采用弹簧压力表时，其精度不应低于1.5级，量程范围宜为试验压力1.3-1.5倍，表盘直径不应小于150mm。 6、试压管段不得包括水锤消除器，室外消火栓等管道附件系统包含的各类阀门，应处于全开状态。 二、试压前准备工作： 1、管道试压采用管道试压泵作为压力源。 2、水源采用饮用水，使用水车运输。 2、压力表采用0-1.5MPa，最小刻度0.02MPa，管道一端设一个压力表。(压力表使用前必须拿到计量局进行校正,并出具证明)，压力计要
安装在试验段低端部位。 3、管道两端分别设置PE管专用法兰头与法兰片，用专用堵板封堵，并在盲板上设置试压设备及附件。 4、盲板采用厂商提供的专用钢板，与法兰头采用Φ30的螺栓连接，要求试压段两端有抵挡后背，后背面平整，且与管道轴线垂直。 5、后背设计采用原状土加固后背墙或素混凝土后背墙，然后在后背墙上使用4个100T的千斤顶均匀顶住盲板上、下、左、右四个方向，使盲板在打压时不会因管道内压力增加而产生管道轴向方向的位移。 6、在打压管线两端的高点均设置自动排气阀，确保打压管段内气体全部被排出。排气装置可以安装在鞍型三通或打压盲板的高点处。 7、打压设备进行组装 （1）在盲板排气端安装DN100自动排气阀门。 （2）进水端盲板下口为DN100进水钢管，在进水管口安装DN100球阀一个，DN100进水管上有1个DN20钢管，安装DN20球阀，打压时连接打压泵，泄水时连接水表，测量降压时的出水量。 （3）进水端盲板与鞍型排气三通相连，鞍型三通上口安装DN100排气阀一个，进水盲板上口钢管上有1个DN20钢管，用于安装压力表。 8、各类阀门在使用前应清除阀门内污物，检查阀杆是否转动灵活，以及阀体、零件等有无裂纹、砂眼等。阀门安装的位置及阀杆方向，应便于检修和操作，安装平正牢固。 9．试验前准备好水温计。 10．根据试验泄水量计算，准备容积池。 11、主要设备

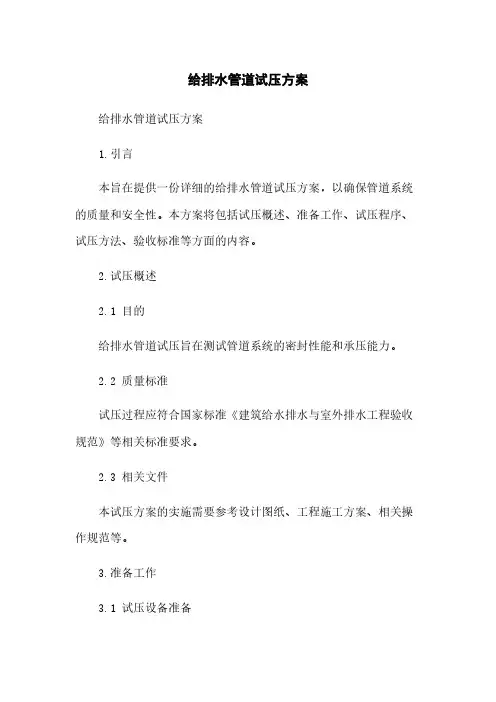

给排水管道试压方案 编制： 审核： 批准： XXXX年XX月XX日
目录 第一章编制依据及说明 (1) 第二章给排水工程概况 (1) 第三章施工总体布置 (2) 第四章管道试压及冲洗 (2) 第五章质量保证措施 (7) 第六章安全和环境保证措施 (8) 附：表一：劳动力计划表 表二：主要工器具
第一章编制依据及说明 一、编制依据及说明 1、根据招标文件，施工合同及图纸等室外管网安装工程文件。 2、国家有关现行设计规范、施工及验收规范、操作规程、标准图集和质量检验评定标准。 （1）《建筑给水排水设计规范》GB 50015—2003（2009年版）（2）《室外给水设计规范》GB 50013—2006 （3）《室外排水设计规范》GB 50014-2006(2014年版) （4）《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002 （5）《给水排水管道工程施工及验收规范》GB 50268-2008 3、管道在安装施工完成后，根据规范及设计要求，必须进行管道的试压、冲洗。为了指导试压、吹扫现场施工顺利进行和保证管道压力强度，特编制管道试压方案。 第二章工程概况 一、工程概况简介 1、本工程为XXXX工程建设项目，工程位于XXX 建设、设计、监理单位：XXXX有限公司； 工程特征：本工程占地面积约XX亩，管道敷设范围广。 工程工期：施工总工期XXX历天。计划开工日期XXXX年XX月XX日，竣工日期XXX年XX月XX日。 二、工程管道系统 本工程管道系统主要包括生产及生活给水系统、排污管道系统、及雨水系统。 1、给水管道系统 ①主要材料和设备：室外给水管采用聚乙烯PE100给水管道，电热熔连接。 2、污水管道系统
管道安装工程施工方案 本工程管道材料使用￠100热度钢管，管道埋深地面下70㎝，下做15㎝砂垫层 一、管线土方工程及管道基础施工 1、管道测量放线管线测量应依据管道线路控制点的坐标进行。 为了准确掌握管沟的控制点，在工程场地内引进、设置永久性基准桩位，妥善维护，工程竣工后交业主。上述工作结束后，请监理公司人员验线，确认后进行管沟开挖工作。 2、管沟的开挖方法开挖前应进行调查研究，充分了解挖槽段的土质、地下水位、地下构筑物、沟槽附近地下建筑及施工环境等情况，发现问题及时与建设单位取得联系，研究处理措施。为防止超挖，开挖前要划出沟槽开口边线，按开口坡度逐层下挖并随时测量挖深。 二、管线阀门井的施工1、阀门井的砌筑 （1）安装管道时，准确地测定井的位置。 （2）砌筑时认真操作，管理人员严格检查，选用同厂同规格的合格砖，砌体上下错缝，内外搭砌、灰缝均匀一致，水平灰缝凹面灰缝，宜取5--8cm，井里口竖向灰缝宽度不小于5mm，边铺浆边上砖，一揉一挤，使竖缝进浆，收口时，层层用尺测量，每层收进尺寸，四面收口时不大于3cm，三面收口时不大于4cm，保证收口质量。
（3）安装井盖时，井墙必须清理干净，湿润后，在井盖与井墙之间摊铺水泥浆后稳井盖，露出地面部分的检查井，周围浇筑注砼，压实抹光。 2、管线关键工序，测量放线工程 （1）开工之前，对监理（业主）提供的坐标点、水准点进行复测。 （2）平面施工控制测量：对坐标控制点测放护桩，施工测量严格执行测量双检制，确保测量成果的准确性。 （3）高程测量控制：以复测报告为依据，在管线区内测放4个临时水准测量点，并埋设标石。 （4）竣工测量：单项工程完工后，在管沟回填前，对管顶标高及控制点坐标进行竣工测量，绘制竣工测量成果表，依此绘制竣工图。 3、管道的安装在管沟土石方工程施工的同时，及时做好施工各项准备，施工人员和机械及时进场，施工人员熟悉施工图和本方案的技术要求，对管材及成品管件及时组织进厂验收，一旦管沟成型，及时进行管道安装工作。 （1）管材和管件的验收对管件进场后的质量标准进行检验。 管材应质地良好、管道内外壁应光洁、平整无裂纹、无脱皮和无明显痕纹凹陷，管材的色泽基本一致。管材轴向不得有异向弯曲，管端口
本方法依据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）制定。（GB50242-2002）规定：“室内给水管道的水压试验必须符合设计要求。当设计没有注明时，各种材质的给水管道系统试验压力均为工作压力的倍【意思是指如果你家原有自来水水压是6公斤那么你试验水压就要达到9公斤】,但不得小于【6公斤】。检验方法:金属及复合管给水管道系统在试验压力下观测10min,压力降不应大于 MPAa【公斤】,然后降到工作压力进行检查,应不渗不漏;塑料管给水管道系统应在试验压力下【一般8-10公斤】稳压力1h【小时】,压力降不得超过 MPAa【公斤】,然后在工作压力的倍状态下稳压2 h【小时】,压力降不得超过 MPAa【公斤】,同时检查各连接处不得渗漏.给水管道安装完成后,应首先在各出水口安装水阀或堵头,并打开进户总水阀,将管道注满水,然后检查各连接处,没有渗漏,才能进行水压试验，室内给水管道水压试验操作程序如下: 1. 连接试压泵: 试压泵通过连接软管从室内给水管道较低的管道出水口接入室内给水管道系统. 2. 向管道注水 打开进户总水阀向室内给水管系统注水,同时打开试压泵卸压开关,待管道内注满水并通过试压泵水箱注满水后,立即关闭进户总水阀和试压泵卸压开关. 3. 向管道加压
按动试压泵手柄向室内给水管系统加压,致试压泵压力表批指示压力达到试验压力时停止加压. 4. 排出管道空气 缓慢拧松各出水口堵头,待听到空气排出或有水喷出时立即拧紧堵头. 5. 继续向管道加压 再次按动试压泵手柄向室内给水管系统加压,致试压泵压力表批指示压力达到试验压力时停止加压. 然后按（GB50242-2002）规定的检验方法完成室内给水管系统压力试验.试验完成后,打开试压泵卸压开关卸去管道内压力.
****广场工程 ****给排水试压施工方案 编制单位：****广场****项目部 编制人： **** 审批人： **** 编制日期：二零一四年九月三日 一、工程概况 ****广场工程位于****市****区北一路南侧，太行山路东侧，千佛山路西侧。****区总建筑面积23万平方米，****地上建筑面积为16万平方米，地下建筑面积7万平方米。****部分包括地下室、****购物中心、SOHO公寓、室外步行街。使用性质包括：万达百货、KTV、电玩、影院、儿童娱乐、物业办公、小型商业（餐饮）店铺等。地下室使用性质包括：超市、各专业设备机房、商业辅助用房、停车场。其中地下二层战时为人防物资库。建筑类别为：一类高层综合楼。 ****广场设有4个水泵房位于地下二层，分别为****生活水泵房、百货生活水泵房、超市生活水泵房、公寓生活水泵房。市政直供工作压力为0.6Mpa，soho公寓高区工作压力为1.6Mpa，其他区域供水工作压力均为1.0Mpa。潜污泵扬程为25m或30m。 给水管道试压为工作压力的1.5倍，且不小于0.6Mpa。压力排水管道试压为扬程的两倍，且不小于0.6Mpa。 二、施工准备 1.水压试验应在管道保温前执行。 2.检查系统管道各个接口施工完毕，系统管道及支架安装完成。 3.管道支、吊架的形式、材质、安装位置应正确，数量齐全。 4. 检查系统管道各开口及不参与系统试压的管道，已经采取相应的封堵措施，未完 成阀门安装的开口处均采用盲板进行封堵完成，不参与试压的阀部件均已关闭。 5.试压用的临时加固措施安全可靠，临时盲板加置正确，标记明显，记录完整； 6.系统试压所需水源及排水条件具备。 7.试压用的压力表的量程、精度等级、检定期符合要求。 表：主要试压机具一览表
R20907-01 施工方案 工程名称：国电织金发电有限公司2×660MW机组新建工程方案名称：厂区管道水压试验施工方案 编制部门：贵州电力建设第一工程公司织金项目部 编制人： 审核： 批准： 贵州电力建设第一工程公司 编制时间年月日
目录 1 编制依据 (2) 2 概况及特点 (2) 3 施工准备及应具备的条件 (3) 4 主要施工机械、测量设备及工器具 (5) 5 人力资源计划 (6) 6 施工进度计划 (7) 7 施工主要流程 (7) 8 施工方法 (8) 9 质量控制和质检计划 (9) 10 职业健康安全与环境控制 (12) 11 记录表式 (14) 12 危险源、环境因素辨识（LEC评价） (15)
1 编制依据 2 概况及特点 管道试压是管道工程中不可忽视的一个环节，管道试压常采用水压试验。根据场地实际条件，可利用的试压水源，组成管道系统的配件和附件（阀门、井室）的数量，管道各部位的高差情况等条件决定试压的长度。 管道试压的目的，是检查已安装好的管道系统的强度是否能达到设计要求，也对承载管架及基础进行考验，以保证正常运行使用，它是检查管道质量的一项重要措施。在国电织金电厂管道安装过程中对管道及其附件进行试压，检查管道的强度，为后续的系统调试和设备单机试运创造条件。 织金电厂新建工程埋地管道主要包括生活水管、复用水管、喷洒水管、含油废水管、脱硫废水管、辅机循环水排水管、消防水管、埋地废水管、凝结水补充水除盐水管、输煤冲洗给水及回水管、工业回水管、工业水管、事故排油管、循环水排污管，管线冗长、覆盖面积大。主要系统规格型号：（仅作参考，可能与实际情况有所出入）
给水排水管道工程施工方案 一、工程概况 本工程座落于张江高科技园区，主体工程建筑总面积约为14.8万平方米，总造价3.94亿人民币。给水排水管道工程属泰隆半导体厂房及办公楼工程之安装工程。该项目分为A、B、C三区，三区各设地下一层，A、C区生产厂房地上为四层，B区办公楼地上六层。 本工程由机械工业部第七设计研究院（上海分院）和中国电子工程设计院（上海分院）共同设计。A、C区地下车库和B区办公楼由机械工业部第七设计研究院（上海分院）设计，A、C区生产厂房及地下室设备房部分由中国电子工程设计院（上海分院）设计。 办公楼东侧设有2个2000m2的生产、消防蓄水池，其中储存1000m2消防水。 给水系统：民生水由B区地下室民生水泵加压至B区屋顶民生水箱后，再由水箱供给A、B、C三区给水系统。热水及纯水饮用水由A 区站房供给A、B、C三区。卫生间冲洗水由B区地下室回收水加压泵加压至B 区屋顶回收水箱后，再由水箱供给A、B、C三区。回收水由空调冷凝回水和纯水制备过程中的浓缩水组成。 室内生活排水：B区坐便器及小便器为一个系统，其他洗涤排水为一个系统，整个排水系统设有环形通气管及专用通气管。A区各生活排水系统经立管在地下室汇合再排出。 二、编制依据
1、机械工业部第七设计研究院（上海分院）给水排水及消防图NJ.15.40001.SD1.0～NJ.15.40001.SD1.58未作废图，A、B版图及相关工程变更通知单、核定单； 2、中国电子工程设计院（上海分院）给水排水专业图施74—A 版图及相关工程变更通知单、核定单； 3、《建筑给水排水及采暖工程施工质量验收规范》（GB50242—2002）、《建筑排水硬聚氯乙烯管道工程技术规程》（CJJ/T29—98）、《建筑给水管硬聚氯乙烯（PVC—U）管道设计与施工验收规程》（CECS41：92）、《给水排水管道工程施工及验收规范》（GB50268—97）、国家颁布的其他相关规范、标准及市政有关部门的各项要求。 三、施工准备 （一）材料设备 1、材料进场，首先要检查采用的材料是否符合质量要求，有否出厂合格证明书或质量证明文件。并应符合给水排水系统的相关技术质量要求； 2、材料搬运及堆放 1）搬运管材和管件时，应小心轻放，避免油污。严禁剧烈撞击、与尖锐物品碰触、抛摔拖滚； 2）管材和管件存放在通风良好、温度适宜的库房或简易棚内，不得露天存放；距离热源不大于1m； 3）胶粘剂和清洁剂的存放处应阴凉干燥，安全可靠，严禁明火； 4）管材应水平堆放在平整的地上，应避免弯曲管材，堆置高度

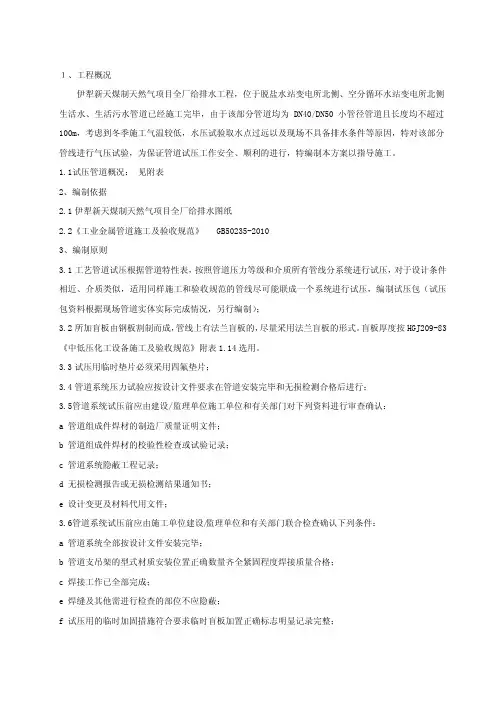

陕西延长石油延安能源化工有限责任公司延安煤油气资源综合利用项目 硫回收装置 埋地管道试压/闭水试验方案 编制：董大成 审核：王永伟 审定：王龙 中化二建集团有限公司 2017年5月2日
目录 一、工程概况 (1) 二、试验目的 (1) 三、试验依据 (2) 四、试压前准备工作 (2) 五、注水与排气 (3) 六、水压试验 (3) 七、闭水试验 (4) 八、水压试验安全施工措施保证措施 (4) 九、安全保证措施 (4) 十、安全施工措施 (5) 十一、临时用电安全技术措施 (5) 十二、主要投入设备 (6)
一、工程概况 陕西延长石油延安能源化工有限责任公司延安煤油气资源综合利用项目硫回收装置的地下管道工程，包括界区内的循环水、消防水、生产水、生活水、生活污水、工艺管道等系统的地下管道。管道明细如下： 名称规格型号材质标准单位数量输送流体用无缝钢管Φ114.3×4.78 20 GB/T8163-2008 米236 输送流体用无缝钢管Φ114.3×8.56 20GB/T8163-2008 米150 输送流体用无缝钢管Φ168.3×7.11 20GB/T8163-2008 米 4 输送流体用无缝钢管Φ168.3×4.5 20GB/T8163-2008 米21 输送流体用无缝钢管Φ26.7×2.87 20GB/T8163-2008 米 2 输送流体用无缝钢管Φ219.1×7.0420GB/T8163-2008 米172 输送流体用无缝钢管Φ219.1×6 20GB/T8163-2008 米41 输送流体用无缝钢管Φ48.3×3.68 20GB/T8163-2008 米0.5 输送流体用无缝钢管Φ60.3×3.91 20GB/T8163-2008 米64 输送流体用无缝钢管Φ88.9×4.78 20GB/T8163-2008 米49 输送流体用无缝钢管Φ73×4.78 20GB/T8163-2008 米10 输送流体用无缝钢管Φ323.8×6.35 20GB/T8163-2008 米61 埋地管道设计压力及试验压力见下表： 管道设计压力、试验压力表 单位：MPa 序号管道名称系统管网压力设计压力试验压力 1 生产给水管道（IW）0.40 0.80 1.2 2 生活给水管道（SW）0.30 0.80 1.2 3 循环冷却给水管道（CWS）0.45 0.80 1.2 4 循环冷却回水管道（CWR）0.2 5 0.80 1.2 5 生产污水管道（OWW）0 0 闭水试验 6 生活污水管道（SD）0 0 闭水试验 二、试验目的
编号：ZH-SHWGS-F0021 级别：重大□专项□一般□ 金陵亨斯迈环氧丙烷项目全厂给排水管网 管道试压方案 修改码：0 发放编号：ZH-SHWGS-F0021 有效期：2014年12月－2015年5月 印数： 4 持有人： 批准： 审核： 编制： 中石化第五建设有限公司金陵PO项目经理部 2014年12月 目录 一、工程概况 (2) 二、编制依据 (3) 四、管道系统压力试验 (3)
五、无压力管道闭水试验 (5) 六、机具安排 (6) 七、质量保证体系 (6) 八、HSE管理 (8) 九、工作危害分析（JHA） (9) 一、工程概况 1、金陵亨斯迈环氧丙烷项目全厂给排水管网涉及1号路、2号路、7号路、9号路、10号路、13号路、14号路、15号路、16号路、17号路、19号路、22号路、23号路、26号路、28号路等15个区域，由于全场给排水和消防管网改造管道施工范围大，涉及区域广，管道施工后，整体试压时间长，其他单位的施工造成影响，故本工程拟采用分段开挖、施工、水压试验、回填，保证现场整体施工顺利进行，由于影响因素较多，本工程无法提前划分试压包，故本工程需按现场实际情况来划分试压。 2、为最大限度降低现场安全风险，保证施工人员的人身安全，物资、设施等能够安全运行，施工作业过程有序、实现金陵亨斯迈环氧丙烷项目全厂给排水管网工进度目标、安全目标、质量目标，特编制此方案。本方案适用于金陵亨斯迈环氧丙烷项目全厂给排水管网给排水管道试压。
3、由于全厂给排水管网阀门、法兰等未设计完成，管道试压后即进行防腐回填，待阀门、法兰等设计完成后再进行二次开挖，在试压后的管道上施工的焊口进行100%无损检测。 二、编制依据 1金陵亨斯迈环氧丙烷项目给排水图纸和相关设计文件； 2石油化工给水排水管道工程施工及验收规范（SH3533-2013）； 3建筑给排水及采暖工程施工质量验收规范（GB50242-2002）； 4给水排水管道工程施工及验收规范（GB50268-2008）； 5石油化工施工安全技术规程（SH3505-1999）； 6建设工程施工现场供电安全规范（GB50194—1993）； 三、参建单位 设计单位：中国石化工程建设有限公司 建设单位：南京金陵亨斯迈新材料有限责任公司 监理单位：南京扬子石化工程监理有限公司 施工单位：中石化第五建设有限公司 检测单位：南京金陵检测工程有限公司 质量监督单位：石油化工工程质量监督总站金陵石化分站 四、管道系统压力试验 1.试压前需要确认、检查以下内容： （1）试压前应提前报检试压包资料。 (2)试验范围内的管道安装已按设计图纸全部完毕，安装质量符合设计要求和有关国家规范 的规定，包括材料、设计参数、焊口、坐标、试压等信息。 (3)试压包编制完毕，附流程图、单线图、焊接记录、盲板和临时垫片确认表、无损检测报告、表格J409或J410等相关资料。 (4)管子材料和管件材料合格证、质量证明文件齐全。 (5)管线上的阀门必须经试验合格。 (6)试压前，在“压力管道管理系统”线上完成焊接钢制管道单线图、焊接记录、点口、探伤等内容，并达到试压准备条件。 (6)管线所有的焊接接头都必须外露。 (7)试压流程已经确认，试压盲板（或临时封堵）加置完毕。 2.试压： (1)盲板选用按试压盲板厚度简易公式计算选用，计算公式为： Dp 100 t2/1 / 式中：t--盲板厚度，mm； D--试压接管直径，mm； p--试验压力，kg(f)/cm2； (2)试验压力均根据设计给出的水压试验压力进行，消防水管道的设计压力为P=1.5MPa， 试验压力为1.5P=2.25MP；循环水管道的设计压力为P=0.85MPa，试验压力为1.5P=1.275MP； 雨水排水管道的设计压力为P=0.7MPa，试验压力为1.5P=1.05MP；生产给水管道P=0.6MPa，
地铁前海时代广场 5、7号地块（B段） 前海车辆段与商业开发共用消防道路、管线、围墙改造工程给排水工程 临时给水管道试压 施工方案 编制人：_____________________________ 审核人：_____________________________ 审批人：_____________________________ 编制日期：___________________________
福建省九龙建设集团有限公司 目录 第一章工程概况................................. 第一节工程简介 (1) 第二节编制依据 (4) 第二章施工难点 (4) 第三章组织机构 (4) 第四章管道试压 (5) 第五章安全施工保障措施 (9) 第一节安全目标 (9) 第二节安全保障体系 (9) 第三节安全保证措施 (10) 第四节安全施工措施 (10) 第五节试压后的保护工作 (12)
临时给水管道试压施工方案 第一早工程概况 第一节工程简介 (1)工程名称：前海车辆段与商业开发共用消防道路、管线、围墙改造工程 (2)工程地点：深圳市前海时代广场 (3)工程内容： 本次设计范围为前海车辆段与商业开发共用消防道路、管线、围墙改造工程-学府路以南路段(B 段)，因周边地块开发需求，现状给水、污水、雨水管道需改迁，满足地块开发需求。管线管位相对紧凑，为保证施工期间的消防和周边用户用水需求，该路段需敷设临时给水管道，确保施工期间的供水和排水。临时消防给水管道从学府桥底开始至9号地块裤衩位置约800米，其材质为内衬水泥砂浆焊接钢管，给水管道最高工作压力为0.4mpa, 管道在施工完毕后，应作水压试验，设计DN250焊接给水钢管管道试验压力为1.1mpa。改造焊接给水管道试压总平面图如下：

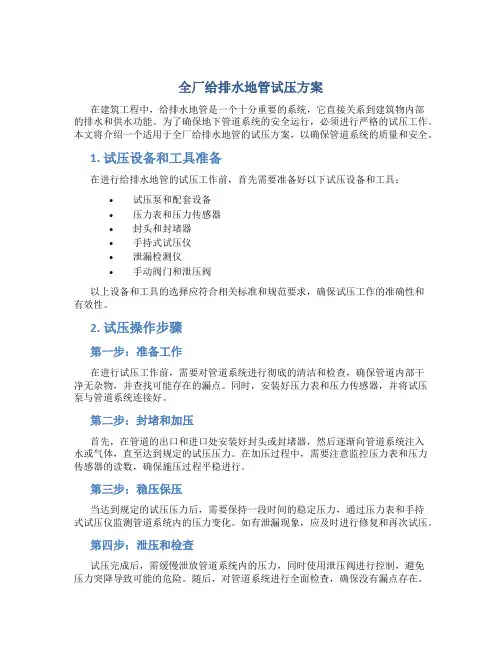

给水管道水压试验方案
目录 一、工程概况 (1) 二、试验目的 (2) 三、试验依据 (2) 四、试压前准备工作 (2) 五、注水与排气 (3) 六、水压试验 (4) 七、闭水试验 (4) 八、水压试验安全施工措施保证措施 (5) 九、安全保证措施 (5) 十、安全施工措施 (5) 十一、临时用电安全技术措施 (6) 十二、主要投入设备 (7)
GB/T8163-200 输送流体用无缝钢管Φ 114.3×4.7820 8 输送流体用无缝钢管20 GB/T8163-200 Φ 114.3×8.568 输送流体用无缝钢管20 GB/T8163-200 输送流体用无缝钢管Φ 168.3×7.11 20 8 GB/T8163-200 Φ 168.3×4.58 输送流体用无缝钢管20 GB/T8163-200 输送流体用无缝钢管Φ 26.7 ×2.87 20 8 GB/T8163-200 Φ 219.1×7.048 输送流体用无缝钢管 Φ219.1×620 GB/T8163-200 8 输送流体用无缝钢管20 GB/T8163-200 Φ 48.3 ×3.688 输送流体用无缝钢管20 GB/T8163-200 Φ 60.3 ×3.918 输送流体用无缝钢管20 GB/T8163-200 Φ 88.9 ×4.788 输送流体用无缝钢管20 GB/T8163-200 Φ 73×4.788 20 GB/T8163-200 输送流体用无缝钢管Φ 323.8 ×6.358 米236 米150 米 4 米21 米 2 米172 米41 米0.5 米64 米49 米10 米61 一、工程概况 陕西延长石油延安能源化工有限责任公司延安煤油气资源综合利用项目硫 回收装置的地下管道工程，包括界区内的循环水、消防水、生产水、生活水、 生活污水、工艺管道等系统的地下管道。管道明细如下： 名称规格型号材质标准单位数量 埋地管道设计压力及试验压力见下表： 管道设计压力、试验压力表 单位：MPa 序号1 管道名称 生产给水管道（IW ） 系统管网压力 0.40 设计压力 0.80 试验压力 1.2 2 生活给水管道（SW）0.30 0.80 1.2

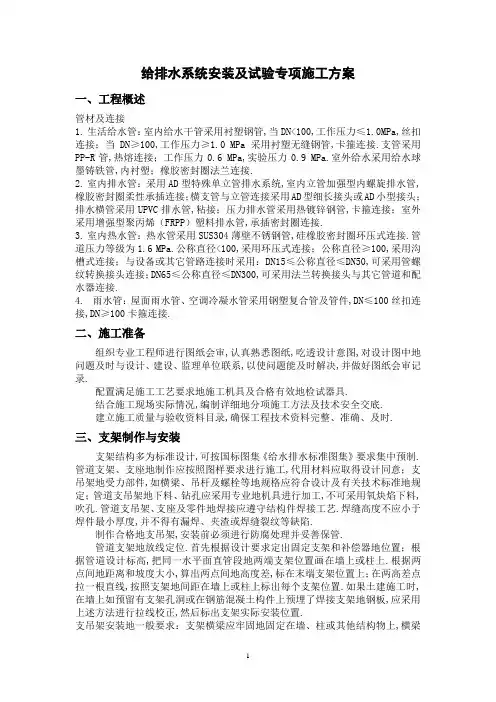

**工程安全管理技术文件 版本：** 编号：** **工程 厂区给排水管道施工方案 编制：年月日审核：年月日批准：年月日 **公司
目录 一、工程概述 (2) 二、编制依据和施工验收规范 (2) 三、施工方案 (2) 3.1给排水管安装道技术要求 (2) 3.2管道定位 (3) 3.3管道检验............................................ 错误！未定义书签。 3.4铸铁管道安装注意事项 (3) 3.5管道支墩 (4) 3.6检查井 (4) 3.7克拉管管道安装注意事项 (4) 3.8室外排水管道安装技术要求 (4) 3.9埋地管管沟开挖 (5) 3.10管道附件安装 (6) 3.11室外消防管道安装 (7) 3.12管道焊接施工 (7) 3.13管道安装其他方面的要求 (8) 四、管道试压方法及要求 (8) 五、管道吹扫与清洗 (9) 六、主要投入机具人员计划 (9) 七、保证安全技术措施 (10) 1、施工作业安全技术措施 (10) 2、施工用电安全技术措施................................ 错误！未定义书签。 3、施工机具安全技术措施................................ 错误！未定义书签。 4、施工脚手架安全技术措施 (12) 5、施工消防安全技术措施 (12) 6、施工安全标示和安全防护技术措施 (12) 九、施工计划............................................................ 12-15
一、工程概述 1.1 工程名称： **工程 建设单位：**公司 设计单位：**公司 监理单位：**公司 施工单位：**公司 建设地点：** 1.2 施工范围包括：厂区给排水管道制作与安装、车间给排水管道制作与安装。 管道安装完毕应进行系统严密性试验或灌水试验。给排水管道工程有埋地管道、明装管道。包括：消防给水系统，生活给水系统，生产给水系统，自喷系统、中水系统、污水系统，雨水系统；厂区消防给水管材质为Q235镀锌螺旋焊管，厂区生活水管道、生产水管道、自喷管道为球墨铸铁管，中水管道材质为镀锌钢管，雨水管道材质采用波纹管，污水管道材质采用克拉管。 1.3 本工程施工特点： 工期较紧，工程量大。为保证工程顺利，施工过程中总承包方与业主、监理、设计单位之间的相互协调至关重要，对工程施工中存在的问题及图纸问题应及时解决、处理。 路口处管子较多，管道交错复杂。施工期间施工道路不进行全封闭施工。 二、编制依据和施工验收规范 GB50235-2010《工业金属管道工程施工及验收规范》； GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》 GB50242-2002《建筑给排水及采暖工程施工质量验收规范》； GB50268-2008《给水排水管道工程施工及验收规范》； GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》 GB985-88《手工电弧焊接接头的基本形式与尺寸》 JGJ59-2011《建筑施工安全检查标准》 厦门华旸建筑工程设计有限公司设计的施工图纸； 三、施工方案 3.1给排水管道安装技术要求 1、主要施工内容 本工程室外给排水管道主要为埋地管道，所有阀门位置砌筑圆形阀门井，收口内径0.7米。管材及连接方式如下：厂区生活水管道、生产水管道、自喷管道为铸铁管，橡胶圈连
鄢陵县中心医院整体迁建项目医技综合楼工程 给 水 试 压 方 案 编制: 审核: 审批: 河南矿业建设（集团）有限责任公司 鄢陵县中心医院项目部 二零一四年十二月二十九日
一、管道水压试验前必须具备的条件 1、水压试验前必须对管道节点、接口、支墩等及其他附属构筑物的外观进行认真的检查。 2、对管道的排气系统（排气阀）进行检查和落实。 3、水源、试压设备、放水及量测设备准备妥当和齐全，工作状况良好。 4、试压管段的所有敞口应堵严，不能有漏水现象。 5、试压管段不得采用闸阀作试压堵板。 二、对试压管段的后背的要求 1、试压后背设在钢筋混凝土墙、板柱上。 2、试压后背墙必须平直与管道轴线垂直。 三、试压装置 1、压力表：弹簧压力表的精度不能低于1.5级，即压力表最大允许误差不超过最高刻度的1.5%。最大量程应为试验压力的1.5倍。为方便读数，表壳的公称直径不应小于150mm。且在使用前应校正。 2、加压泵：采用多级离心泵。 3、加压泵、压力表应安装在试验段下游端部与管道轴线垂直的支管上。 4、试压堵板：堵板必须有足够的强度，试压过程中，堵板不能变形，与管道的接口处不能漏水。 四、试压时的要求 1、管道实验压力为管道工作压力的1.5倍。 2、管道充水：管道试压前3天，向试压管道充水，充水时水自管道低端流入，并打开排气阀，当充水至排出的水流中不带气泡且水流连续时，关闭排气阀，停止充水。试压前管道充水浸泡的时间不少于48小时。 升压：水压试验前，应多次进行初步升压试验方可将管道内的气体排尽，当且仅当确定管道内的气体排尽后，才能进行水压试验。出现下列3种情况表明管道内的气体未排干净，应继续排气：A、升压时，水泵不断充水，但升压很慢；B、升压时，压力表指针摆动幅度很大且读数不稳定；C、当升压至80%时，停止升压，打开放水阀门，水柱中有“突突”的声响并喷出许多气泡。升压时要分级升压，每次以0.2Mpa为一级，每升一级检查后背、管身及接口，当确定无异常后，才能继续升压。水压试验时，后背顶撑和管道两端严禁站人。水压试验时，严禁
泗洪县东南片区域供水工程二标段 管 道 试 压 专 项 方 案 编制单位：宿迁市德建建筑工程有限公司 编制： 审批：
编写时间：2015年03月15日 目录 一、工程概况 二、编制依据 三、施工难点 四、组织机构 五、管道试压 六、安全施工措施 七、试压后的保护工作
管道试压专项方案 管道试压是有压管道工程中一个不可忽视的重要环节。根据现场实际情况，本工程管道试压采用水压试验。 一、工程概况 一、工程概况 本工程为泗洪县东南片区域供水工程--供水管网系统工程二标段：通湖大道、界重线、S121供水管道工程。 通湖大道施工路段北起省道S245,南至老汴河闸。沿通湖大道敷设DN500-DN400给水管道,管道敷设在道路西侧。DN500给水管上游接自省道S245给水管，自北向南敷设至石集镇，全长约7395m。DN400给水管自石集镇经城头镇敷设至老汴河闸,规划下游接青临线给水管，全长约15300m。 S121施工路段南起金沙江路,北至归仁镇。沿S121省道敷设DN600-DN500给水管道,管道敷设在道路东侧距离道路边线约2.0-22m 处。DN600给水管上游接自金沙江路DN1000给水管，自南向北敷设至梅花增压站，全长约5838m。DN600给水管自梅花增压站敷设至梅花镇,全长约3710m。DN500给水管自梅花镇敷设至归仁镇,全长约8336.6m。
界重线施工路段西起重岗社区，东至S121省道。沿界重线敷设DN800给水管道，管的敷设在道路北侧距离道路边线约1.5-1.6m处。DN800给水管上游接自金沙江路给水管，自东向西敷设至重岗社区，全长约2323m。 二、编制依据 1、泗洪县东南片区域供水工程-供水管网系统工程-界重线，S121，通湖大道线，供水管道工程施工图； 2、《给水排水制图标准》（GB 50106-2001）； 3、《给水排水管道工程施工及验收规范》(GB50268—2008) 4、《建筑施工安全检查标准》(JGJ59-99) 三、施工难点 1、管道线路较长，试压分段较多； 2、冬季施工给试压带来不便。 四、组织机构
给水管道试压试验方案 年月日
给水管道试压试验方案 一、水压试验的一般规定： 1、管道试压前应进行充水浸泡，时间不少于24h。 2、水压试验的静水压力不应小于管道工作压力的 1.5倍，且试验压力不应低于0.80MPa，不得气压试验代替水压试验。 3、水压试验的长度不宜大于1000米，对中间设有附件的管段，水压试验分段长度不宜大于500米。系统中有不同材质的管道应分别进行试压。一般同管径试验长度采用500米。 4、对试压管段端头支撑挡板应进行牢固性和可靠性检查，试压时，其支撑设施严禁松动崩脱。不得将阀门作为封板。 5、加压宜采用带计量装置的机械设备，当采用弹簧压力表时，其精度不应低于 1.5级，量程范围宜为试验压力1.3-1.5倍，表盘直径不应小于150mm。 6、试压管段不得包括水锤消除器，室外消火栓等管道附件系统包含的各类阀门，应处于全开状态。 二、试压前准备工作：
1、管道试压采用管道试压泵作为压力源。 2、水源采用饮用水，使用水车运输。 2、压力表采用0-1.5MPa，最小刻度0.02MPa，管道一端设一个压力表。(压力表使用前必须拿到计量局进行校正,并出具证明)，压力计要安装在试验段低端部位。 3、管道两端分别设置PE管专用法兰头与法兰片，用专用堵板封堵，并在盲板上设置试压设备及附件。 4、盲板采用厂商提供的专用钢板，与法兰头采用Φ30的螺栓连接，要求试压段两端有抵挡后背，后背面平整，且与管道轴线垂直。 5、后背设计采用原状土加固后背墙或素混凝土后背墙，然后在后背墙上使用4个100T的千斤顶均匀顶住盲板上、下、左、右四个方向，使盲板在打压时不会因管道内压力增加而产生管道轴向方向的位移。 6、在打压管线两端的高点均设置自动排气阀，确保打压管段内气体全部被排出。排气装置可以安装在鞍型三通或打压盲板的高点处。 7、打压设备进行组装 （1）在盲板排气端安装DN100自动排气阀门。 （2）进水端盲板下口为DN100进水钢管，在进水管口安装DN100球阀一个，DN100进水管上有1个DN20钢管，安装DN20球阀，打压时连接打压泵，泄水时连接水表，测量降压时的出水量。
给水管道试压试验方案
年月日 给水管道试压试验方案 一、水压试验的一般规定： 1、管道试压前应进行充水浸泡，时间不少于24h。 2、水压试验的静水压力不应小于管道工作压力的1.5倍，且试验压力不应低于0.80MPa，不得气压试验代替水压试验。 3、水压试验的长度不宜大于1000米，对中间设有附件的管段，水压试验分段长度不宜大于500米。系统中有不同材质的管道应分别进行试压。一般同管径试验长度采用
500米。 4、对试压管段端头支撑挡板应进行牢固性和可靠性检查，试压时，其支撑设施严禁松动崩脱。不得将阀门作为封板。 5、加压宜采用带计量装置的机械设备，当采用弹簧压力表时，其精度不应低于 1.5级，量程范围宜为试验压力1.3-1.5倍，表盘直径不应小于150mm。 6、试压管段不得包括水锤消除器，室外消火栓等管道附件系统包含的各类阀门，应处于全开状态。 二、试压前准备工作： 1、管道试压采用管道试压泵作为压力源。 2、水源采用饮用水，使用水车运输。 2、压力表采用0-1.5MPa，最小刻度0.02MPa，管道一端设一个压力表。(压力表使用前必须拿到计量局进行校正,并出具证明)，压力计要安装在试验段低端部位。 3、管道两端分别设置PE管专用法兰头与法兰片，用专用堵板封堵，并在盲板上设置试压设备及附件。 4、盲板采用厂商提供的专用钢板，与法兰头采用Φ30的螺栓连接，要求试压段两端有抵挡后背，后背面平整，且与管道轴线垂直。 5、后背设计采用原状土加固后背墙或素混凝土后背墙，然后在后背墙上使用4个100T的千斤顶均匀顶住盲板
上、下、左、右四个方向，使盲板在打压时不会因管道内压力增加而产生管道轴向方向的位移。 6、在打压管线两端的高点均设置自动排气阀，确保打压管段内气体全部被排出。排气装置可以安装在鞍型三通或打压盲板的高点处。 7、打压设备进行组装 （1）在盲板排气端安装DN100自动排气阀门。 （2）进水端盲板下口为DN100进水钢管，在进水管口安装DN100球阀一个，DN100进水管上有1个DN20钢管，安装DN20球阀，打压时连接打压泵，泄水时连接水表，测量降压时的出水量。 （3）进水端盲板与鞍型排气三通相连，鞍型三通上口安装DN100排气阀一个，进水盲板上口钢管上有1个DN20钢管，用于安装压力表。 8、各类阀门在使用前应清除阀门内污物，检查阀杆是否转动灵活，以及阀体、零件等有无裂纹、砂眼等。阀门安装的位置及阀杆方向，应便于检修和操作，安装平正牢固。 9．试验前准备好水温计。 10．根据试验泄水量计算，准备容积池。 11、主要设备

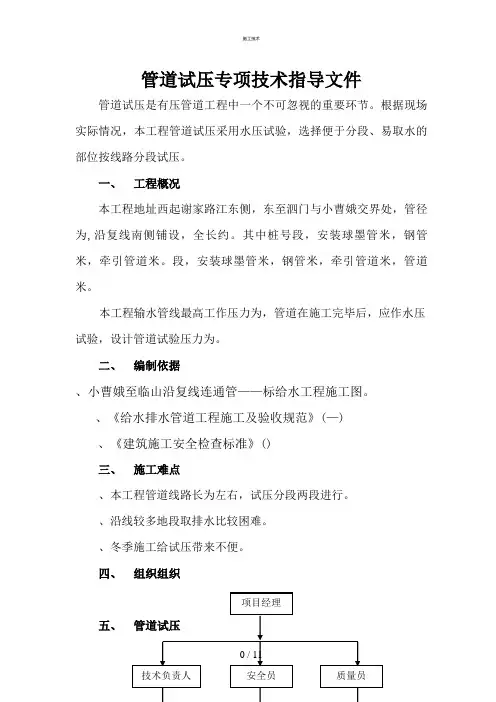

管道试压专项技术指导文件 管道试压是有压管道工程中一个不可忽视的重要环节。根据现场实际情况，本工程管道试压采用水压试验，选择便于分段、易取水的部位按线路分段试压。 一、工程概况 本工程地址西起谢家路江东侧，东至泗门与小曹娥交界处，管径为,沿复线南侧铺设，全长约。其中桩号段，安装球墨管米，钢管米，牵引管道米。段，安装球墨管米，钢管米，牵引管道米，管道米。 本工程输水管线最高工作压力为，管道在施工完毕后，应作水压试验，设计管道试验压力为。 二、编制依据 、小曹娥至临山沿复线连通管——标给水工程施工图。 、《给水排水管道工程施工及验收规范》(—) 、《建筑施工安全检查标准》() 三、施工难点 、本工程管道线路长为左右，试压分段两段进行。 、沿线较多地段取排水比较困难。 、冬季施工给试压带来不便。 四、组织组织 五、
