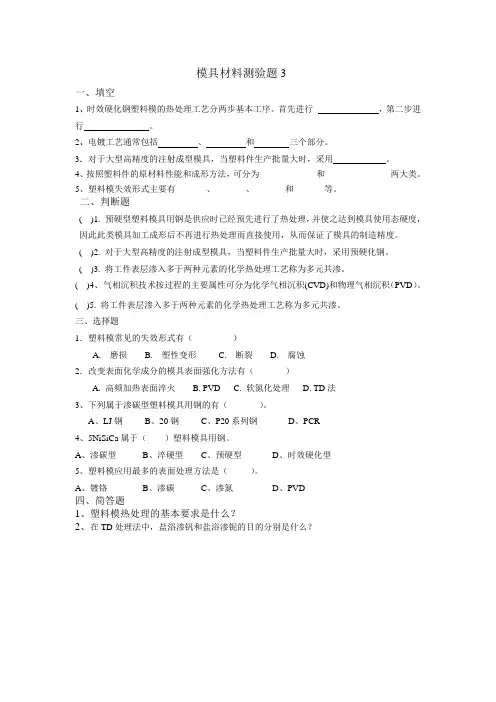

模具材料及热处理复习思考题
1、名词解释题：
1）基体钢：通过降低高速钢中碳含量与合金元素优化，减少钢中过剩碳化物，从而改善高速钢塑性和韧性而研制出的一种超高强度钢
2）预硬型塑料模具钢：指供货时已预先进行了热处理，并达到模具使用状态硬度，在此硬度条件下将模具成型加工，不再进行热处理而直接使用，从而保证了模具制造精度。
3）时效硬化型塑料模具钢：指一类低碳、主要含Ni、Cu等合金元素的抗腐蚀塑料模具用钢。这类钢经固溶处理+失效处理后，具有高的强度、硬度，高的抗腐蚀性和高的加工精度
4）热稳定性：模具材料在高温的条件下工作时，保持其硬度，组织稳定性及抗软化能力。
5）淬透性：是指模具钢材淬火是获得马氏体的能力。
6）热疲劳:热做模具的工作条件是反复受热，受冷，在反复热应力的作用下，模具表面会形成网状裂纹，这种现象称为热疲劳。
7）降碳高速钢：为了提高韧性而研制出的一种降碳降矾的低碳高速钢类型的冷作模具钢
2.a失效的定义？
产品丧失规定的功能（包括规定功能的完全丧失，规定功能的降低）称为失效。
b.何谓失效分析？
是指分析失效原因，研究和采取补救措施和预防措施的技术与管理活动，在反馈于生产，因而是质量管理的一个重要环节。
c.失效分析的目的是什么？
寻找材料及其构件失效的原因，从而避免和防止类似事故的发生，并提出预防或延迟的措施
3、模具材料的力学性能主要有几项要求？淬火温度高低对模具材料热处理质量有什么影响
基本要求: 1.具有高硬度和强度，以保证模具在工作过程中抗压、耐磨、不变形、抗粘合; 2.具有高耐磨性，以保证模具在长期工作中，其形状和尺寸公差在一定围变化，不因过分磨损而失效; 3.具有足够的韧性，以防止模具在冲击负荷下产生脆性断裂; 4.热处理变形小，以保证模具在热处理时不因过大变形而报废; 5.有较高的热硬性，以保证模具在高速冲压或重负荷冲压工序中不因温度升高而软化
4、冷作模具钢应具备哪些性能？为什么碳素工具钢不宜制作大中型和复杂的模具零件。P37-39
1）使用性能：较高的硬度和合理的硬度梯度分布，良好的冲击韧度，较高的断裂强度，高的耐磨性能，高的抗咬合能力和抗疲劳性能。
工艺性能：可锻造性和退火工艺性，易切削性和可磨削性，淬透性和淬硬性，锻造工艺性，焊接性，氧化和脱碳敏感性，过热敏感性和淬裂敏感性，淬火温度和淬火变形。
2）碳素工具钢由于热变形抗力低，锻造温度围宽，因而具有良好的锻造工艺性能。但该类钢在珠光体和贝氏体区的过冷奥氏体稳定性低因而淬透性差，仅适用于中小型模具。
5、各类塑料模对所使用的材料应有哪些基本性能要求。P82
1）足够的强度和硬度，2）良好的耐磨性和耐腐蚀性，3）足够的韧性，4）良好的耐热性能和尺寸稳定性，5）良好的导热性，6）塑性好，变形抗力小，可锻性好，7）优良的切削加工性能和磨削加工性能，8）较好的焊接性能，9）足够的淬透性和淬硬性，10）镜面抛光性能。
6、压铸模对材料性能有哪些要求？其淬回火工艺制定应注意什么问题？P96 1）具有一定的力学性能和优良的工艺性能，高的回火抗力和冷热疲劳抗力，及良好的渗氮(氮碳共渗)工艺性能，具备高的热强性以防止变形开裂，以及高导热性以减少温度梯度，从而降低热应力。
2）淬火前应进行一次除应力退火处理，以消除加工时残留的应力，减少淬火时的变形程度及开裂危险。淬火加热宜采用两次预热然后加热到规定温度，保温一段时间，然后油淬或气淬。模具零件淬火后即进行回火，以免开裂，回火次数2～3次。压铸铝、镁合金用的模具硬度为43～48HRC最适宜。为防止粘模，可在淬火处理后进行软氮化处理。压铸铜合金的压铸模硬度宜取低些，一般不超过44HRC
7、何为时效硬化型塑料模具钢？简述其成分、性能及应用特点？P84-85
时效硬化型塑料模具钢指一类低碳、主要含Ni、Cu等合金元素的抗腐蚀塑料模具用钢。这类钢经固溶处理+失效处理后，具有高的强度、硬度，高的抗腐蚀性和高的加工精度
性能：有高的屈强比，良好的切削加工性能和焊接性能，热处理工艺简单等。
主要用于制造精密，复杂的热塑性塑料制品模具
8、塑料模具钢的使用性能要什么？P82
具有一定的硬度，强度，耐磨性和疲劳强度，以及热处理工艺简便热处理变形小或者不变形。①较高的硬度和耐磨性;②一定的耐热和耐蚀性;③良好的尺寸稳定性;④良好的热导性
9、金属材料硬度检测方法有几种？（布氏硬度，洛氏硬度，维氏硬度，显微硬度实验法）
10、热作模具钢分类方法？P57
一般情况下，根据用途，工作温度，性能和合金元素含量进行分类。
用途：热锻.热挤压.热冲裁.压铸.热墩模具钢
工作温度：低耐热，中耐热，高耐热模具钢
性能：高韧性热作，高强热作，高耐磨热作模具钢
合金元素含量：低，中，高合金热作模具钢
12、什么是基体钢?有哪些典型钢种?与高速钢相比，其成分、性能特点有什么不同?应用场合如何?
所谓基体钢，就是通过降低高速钢中碳含量与合金元素优化，减少钢中过剩碳化物，从而改善高速钢塑性和韧性而研制出的一种超高强度钢。典型钢号：65Cr4W3Mo2VNb(65Nb)钢、7Cr7Mo2V2Si(LD)钢、5Cr4Mo3SiMnVAl(012Al)钢。
成分特点：其碳含量梢高于高速钢的基体的碳含量，以增加一次碳化物和提高耐磨性。一些钢中还加入少量的强化物形成元素性能。性能特点：基体钢中共晶碳化物数量少且细小均匀分布，韧性相对提高，其抗弯强度、疲劳抗力也有所改善，但耐磨性低于高速钢。应用：基体钢主要用于要求高强度和足够韧性的冷挤压、冷镦等模具，有些基体钢还可用于热作模具钢。
13、不同厚度材料冲裁模具钢性能有什么具体要求？冲裁模的热处理基本要求有哪些?
14、比较低淬透性冷作模具钢与低变形冷作模具钢在性能、应用上的区别。
低淬透性冷作模具钢：（1）碳素工具钢：性能：锻造工艺性好，易退火软化，热处理后有较高的硬度和耐磨性。缺点：淬透性低，热硬性、耐磨性差，淬火温度围窄；应用：适宜制造尺寸较小，形状简单，受载较轻，生产批量不大的冷作模具。（2）GCr15 性能：淬透性、硬度、耐磨性比碳素工具钢高；淬火后，回火尺寸变化不大；Cr提高该钢的回火稳定性，回火后有较高的强韧性、耐磨性；应用：适用于制造精度要求较高的小尺寸落料模、冷挤压模、搓丝板和成型模等。低变形冷作模具钢：（1）CrWMn 性能：具有较高的淬透性，由于加入1.20%～1.60%（质量分数）钨，形成碳化物，所以在淬火和低温回火后具有一定的硬度和耐磨性。钨有助于保持细小晶粒，从而使钢具有较好的韧性，该钢对形成网状碳物比较敏感，而且这种碳公物网使工具刃部有剥落的危险。应用：使用较为广泛的冷作模具钢。用于制造量具，如板牙、块规、样柱和样套，，以及形状复杂的高精度冲模等。 (2)9Mn2V 性能：综合力学性能比碳素工具我钢，具有较高的硬度和耐磨性，淬透性很好，淬火时变形较小。由于钢中含有一定量的钒，细化了晶粒，减小了过热敏感性。碳化物不均匀性比CrWMn钢好。应用：用于制造各种精密量具、样板，以及一般要求的尺寸较小的冲模、冷压模、雕刻模、料模、剪刀、丝锥、板牙和铰刀等。
15、比较Crl2型冷作模具钢与高速钢在性能、应用上的区别。
Cr12型冷作模具钢：性能：高碳、高铬类型莱氏体钢，具有较好的淬透性和良好的耐磨性。由于钢中碳质量分数最高可达 2.30%，从而钢变得硬而脆，所以冲南韧性较差，几乎不能承受较大的冲击荷载，易脆裂，而且易形成不均匀的共晶碳化物。应用：用于制造受冲击荷载较小，且要求高耐磨性的冷冲模和冲头，剪切硬且薄的金属的冷切剪刃、钻套、量规、拉丝模、压印模、搓丝板、拉延模和螺丝滚模等。高速钢：性能：具有高强度、高抗压性、高耐磨性，同时具有很高的回火稳定性和热硬性。其承载能力位于各种传统的冷作模具钢之首。与Cr12MoV钢相比，韧性、耐磨性和抗扭强度稍差。应用：主要用来制作重负载冲头，如冷挤压钢铁材料的凸模，冷镦冲头，中厚钢板冲孔冲头（直径为10-25mm），直径小于5-6mm的小凸模以及用于冲裁奥氏体钢、弹簧钢、高强度钢板的中、小型凸模和粉末冶金压模等
16，何为预硬型塑料模具钢?简述其成分、性能及应用特点。
预硬型塑料模具钢指供货时已预先进行了热处理，并达到模具使用状态硬度，在此硬度条件下将模具成型加工，不再进行热处理而直接使用，从而保证了模具制造精度。常用钢种：3Cr2NiMo, 3Cr2Mo（P20）, 4Cr5MoSiV1、5CrNiMnMoSCa (5NiSCa)、8Cr2MnWMoVS(8Cr2S) 成分：%C：0.35～0.65之间，含有一定量的Cr、Mn、V等合金元素，保证较高的淬透性。属中碳低合金钢。用于制造型腔复杂、精密，使用寿命要求高的大、中型塑料模具。
18、选择塑料模材料的依据有哪些?请为下列工作条件下的塑料模选用材料：(1)形状简单，精度要求低、批量不大的塑料模：选普通材料如碳素钢或合金钢等，例45，40Cr
(2)高耐磨、高精度、型腔复杂的塑料模：选用预硬型塑料模具钢。如3Cr2Mo （P20）、3Cr2NiMo、4Cr5MoSiV1钢等
(3)大型、复杂、产品批量大的塑料注射摸：选PMS、06Ni和18 Ni等时效硬化钢或预硬化型钢P20系列。
(4)耐蚀、高精度塑料模具：常用9Cr18、Cr18MoV、Cr14Mo4V、4Cr13、0Cr16Ni4Cu3Nb (PCR)等；也可选用普通材料制作模具，再进行镀铬或其他耐腐蚀的表面处理。
19、热作模具的工作条件及常见失效形式。热作模具的失效抗力指标主要有哪些?它与材料性能间的关系如何?
1)高温硬度：高温硬度的高低，主要决定于模具钢所含合金元素的种类和含量。其数值与该钢的屈服强度、塑性有一定的对应关系。因此是热作模具失效的主要抗力指标。
2)热稳定性：找出温度与保持时间及硬度的对应关系，从而可评价各种材料的热稳定性差异。该数据对锻压生产很有用，它可估其锻模的使用寿命。 3)抗氧化性：由于高温．模具的模腔表面产生氧化，会加速热磨损失效和热疲劳裂纹的萌生与扩展因此该性能应作为模具失效的因素予以重视
20、常用锤锻模用钢有哪些?试比较5CrNiMo与45Cr2NiMoVSi钢的性能特点、应
用围有什么区别?
常用锤锻楼用钢有5CrNiMo、 5CrMnMo、 5CrNiW、 5CrNiTi及5CrMnMoSiV等。
1)5CrNiMo钢以良好的综合力学性能和良好的淬透性而着称，5CrNiMo钢适合于制造受力较轻的中小型锤锻模。 2）45Cr2NiMoVS是新型的热作模具钢，成分与5CrNiMo相比，碳量稍低，提高了Cr和Mo的含量，并加入了适量的V和Si，回火时析出M2C，MC型碳化物，使钢具有二次硬化效应。与5CrNiMo相比有如下优点：淬透性明显提高，热稳定性比5CrNiMo高15氏度，具有高的强韧性，抗热疲劳和热磨损性能高，具有优良的使用性能，其使用寿命较目前应用的国外锤锻模钢种均有明显的提高
21、常用热挤压模具钢有哪些系列?举出各系列的典型钢种，并比较铬钢、铬钼钢和铬钨钼钢的性能、应用上的区别。
常用热挤压模具钢有：4Cr5MoSiV,4Cr5MoSiV1,3Cr2W8V,4Cr2W8V,4Cr5W2VSi钢等。
22、与其它热作模具相比，压铸模的工作条件、对材料的性能要求有什么不同? 压铸模是比较突出是我模具，在生产中有高温，高压，高速的特点，他要求材料能应对三高，一般材料模具寿命都比较短，我国几乎用的都是进口的热作模具。（如 8407 2344 H13 SKD11 铬钢铍铜）
压铸模具常要求回火除去应力，在生产前的热处理就要回火3-4次，每次生产后还要回火处理，条件允许下还要求时效处理，来达到消除应力。要求材料，高硬度，高耐磨，耐高温等。
23，选择压铸模材料的主要依据有哪些?分析3Cr2W8V钢制压铸模的热处理工艺特点。
主要依据①首先根据压铸金属的种类及压铸温度的高低来选取材料②其次还要结合生产批量的大小和压铸条件形状重量及精度要求等综合考虑
24.热作模具材料的选用应考虑哪些主要因素？
一满足工作条件要求 1、耐磨性 2、强韧性 3、疲劳断裂性能 4、高温性能 5、耐冷热疲劳性能 6、耐蚀性（二）模具满足工艺性能要求模具的制造一般都要经过锻造、切削加工、热处理等几道工序。为保证模具的制造质量，降低生产成本，其材料应具有良好的可锻性、切削加工性、淬硬性、淬透性及可磨削性；还应具有小的氧化、脱碳敏感性和淬火变形开裂倾向。（三）模具满足经济性要求在给模具选材是，必须考虑经济性这一原则，尽可能地降低制造成本。
25、今有一铝合金汽车零件,要求采用压铸成型技术批量生产，压铸零件表面要求光整,模具寿命不低于10万件。试选用模具(型腔件)的钢材品种,并提出热处理工艺路线及其编制理由。
26、模具表面处理的目的是什么?模具表面处理常用的方法有哪些? P112
1）提高模具表面的硬度和耐磨性，耐腐蚀性和抗高温氧化性能，大幅度提高模具的使用寿命；
2）提高模具表面抗擦伤能力和脱模能力，提高生产效率；
3）大幅度降低材料成本，简化模具制造加工工艺和热处理工艺；
4）可用于模具修复；
5）可用于模具表面的纹饰，以提高其塑料制品的档次和附属加值。
常用方法：传统的表面淬火技术（如感应淬火，火焰淬火等），热扩散技术（如渗碳，渗氮，碳氮共渗，渗金属）堆焊技术和电渡硬铬技术，还有新兴的激光表面强化技术，物理气象沉积技术，化学气象沉积技术，离子注入技术，热喷涂技术，电刷渡技术和化学镀技术等。
材料分析测试技术 一、名词解释（共有20分，每小题2分。） 1. 辐射的发射：指物质吸收能量后产生电磁辐射的现象。 2. 俄歇电子：X射线或电子束激发固体中原子内层电子使原子电离，此时原子(实际是离子)处于激发 态，将发生较外层电子向空位跃迁以降低原子能量的过程，此过程发射的电子。 3. 背散射电子：入射电子与固体作用后又离开固体的电子。 4. 溅射：入射离子轰击固体时，当表面原子获得足够的动量和能量背离表面运动时，就引起表面粒 子（原子、离子、原子团等）的发射，这种现象称为溅射。 5. 物相鉴定：指确定材料（样品）由哪些相组成。 6. 电子透镜：能使电子束聚焦的装置。 7. 质厚衬度：样品上的不同微区无论是质量还是厚度的差别，均可引起相应区域透射电子强度的改 变，从而在图像上形成亮暗不同的区域，这一现象称为质厚衬度。 8. 蓝移：当有机化合物的结构发生变化时，其吸收带的最大吸收峰波长或位置（?最大）向短波方 向移动，这种现象称为蓝移（或紫移，或“向蓝”）。 9. 伸缩振动：键长变化而键角不变的振动，可分为对称伸缩振动和反对称伸缩振动。
10. 差热分析：指在程序控制温度条件下，测量样品与参比物的温度差随温度或时间变化的函数关系 的技术。 二、填空题（共20分，每小题2分。） 1. 电磁波谱可分为三个部分，即长波部分、中间部分和短波部分，其中中间部分包括（红外线）、 （可见光）和（紫外线），统称为光学光谱。 2. 光谱分析方法是基于电磁辐射与材料相互作用产生的特征光谱波长与强度进行材料分析的方法。 光谱按强度对波长的分布（曲线）特点（或按胶片记录的光谱表观形态）可分为（连续）光谱、（带状）光谱和（线状）光谱3类。 3. 分子散射是入射线与线度即尺寸大小远小于其波长的分子或分子聚集体相互作用而产生的散射。 分子散射包括（瑞利散射）与（拉曼散射）两种。 4. X射线照射固体物质(样品)，可能发生的相互作用主要有二次电子、背散射电子、特征X射线、俄 歇电子、吸收电子、透射电子 5. 多晶体（粉晶）X射线衍射分析的基本方法为（照相法）和（X射线衍射仪法）。 6. 依据入射电子的能量大小，电子衍射可分为（高能）电子衍射和（低能）电子衍射。依据 电子束是否穿透样品，电子衍射可分为（投射式）电子衍射与（反射式）电子衍射。
《材料现代分析测试技术》思考题 1.电子束与固体物质作用可以产生哪些主要的检测信号？这些信号产生的原理是什么？它们有哪些特点和用途？ (1)电子束与固体物质产生的检测信号有：特征X射线、阴极荧光、二次电子、背散射电子、俄歇电子、吸收电子等。 (2)信号产生的原理：电子束与物质电子和原子核形成的电场间相互作用。 (3)特征和用途： ①背散射电子：特点：电子能量较大，分辨率低。用途：确定晶体的取向，晶体间夹角，晶粒度及晶界类型，重位点阵晶界分布，织 构分析以及相鉴定等。 ②二次电子：特点：能量较低，分辨率高。用途：样品表面成像。 ③吸收电子：特点：被物质样品吸收，带负电。用途：样品吸收电子成像，定性微区成分分析。 ④透射电子：特点：穿透薄试样的入射电子。用途：微区成分分析和结构分析。 ⑤特征X射线：特点：实物性弱，具有特征能量和波长，并取决于被激发物质原子能及结构，是物质固有的特征。用途：微区元素定 性分析。 ⑥俄歇电子：特点：实物性强，具有特征能量。用途：表层化学成分分析。 ⑦阴极荧光：特点：能量小，可见光。用途：观察晶体内部缺陷。 ①电子散射：当高速运动的电子穿过固体物质时，会受到原子中的电子作用，或受到原子核及周围电子形成的库伦电场的作用，从而 改变了电子的运动方向的现象叫电子散射 ②相干弹性散射：一束单一波长的电子垂直穿透一晶体薄膜样品时，由于原子排列的规律性，入射电子波与各原子的弹性散射波不但 波长相同，而且有一定的相位关系，相互干涉。 ③不相干弹性散射：一束单一波长的电子垂直穿透一单一元素的非晶样品时，发生的相互无关的、随机的散射。 ④电子衍射的成像基础是弹性散射。 3.电子束与固体物质作用所产生的非弹性散射的作用机制有哪些？ 非弹性散射作用机制有：单电子激发、等离子激发、声子发射、轫致辐射 ①单电子激发：样品内的核外电子在收到入射电子轰击时，有可能被激发到较高的空能级甚至被电离，这叫单电子激发。 ②等离子激发：高能电子入射晶体时，会瞬时地破坏入射区域的电中性，引起价电子云的集体振荡，这叫等离子激发。 ③声子发射：入射电子激发或吸收声子后，使入射电子发生大角度散射，这叫声子发射。 ④轫致辐射：带负电的电子在受到减速作用的同时，在其周围的电磁场将发生急剧的变化，将产生一个电磁波脉冲，这种现象叫做轫 致辐射。 1）二次电子产生：单电子激发过程中，被入射电子轰击出来并离开样品原子的核外电子。应用：样品表面成像，显微组织观察，断口形貌观察等 2）背散射电子：受到原子核弹性与非弹性散射或与核外电子发生非弹性散射后被反射回来的入射电子。应用：确定晶体的取向，晶体间夹角，晶粒度及晶界类型，重位点阵晶界分布，织构分析以及相鉴定等。 3）成像的相同点：都能用于材料形貌分析成像的不同点：二次电子成像特点：（1）分辨率高（2）景深大，立体感强（3）主要反应形貌衬度。背散射电子成像特点：（1）分辨率低（2）背散射电子检测效率低，衬度小（3）主要反应原子序数衬度。 5.特征X射线是如何产生的，其波长和能量有什么特点，有哪些主要的应用？ 特征X-Ray产生：当入射电子激发试样原子的内层电子，使原子处于能量较高的不稳定的激发态状态，外层的电子会迅速填补到内层电子空位上，并辐射释放一种具有特征能量和波长的射线，使原子体系的能量降低、趋向较稳定状，这种射线即特征X射线。 波长的特点：不受管压、电流的影响，只决定于阳极靶材元素的原子序。 应用：物质样品微区元素定性分析
材料结构分析习题集 电子显微分析部分习题 习题一 1．电子波有何特征？与可见光有何异同？ 2．分析电磁透镜对电子波的聚焦原理，说明电磁透镜的结构对聚焦能力的影响。 3．电磁透镜的像差是怎样产生的，如何来消除和减少像差？4．说明影响光学显微镜和电磁透镜分辨率的关键因素是什么？如何提高电磁透镜的分辨率？ 5．电磁透镜景深和焦长主要受哪些因素影响？说明电磁透镜的景深大、焦长长、是什么因素影响的结果？ 6．试比较光学显微镜成像和透射电子显微镜成像的异同点？ 电子显微分析部分习题 习题二
1．透射电镜主要由几大系统构成？各系统之间关系如何？2．照明系统的作用是什么？它应满足什么要求？ 3．分别说明成像操作与衍射操作时各级透镜（像平面与物平面）之间的相对位置关系，并画出光路图。 4．成像系统的主要构成及其特点是什么？ 5．样品台的结构与功能如何？它应满足什么要求？ 6．透射电镜中有哪些主要光阑，在什么位置？其作用如何？7．点分辨率和晶格分辨率有何不同？同一电镜的这两种分辨率哪个高？为什么？ 8．复型样品在透射电镜下的衬度是如何形成的？ 9．说明如何用透射电镜观察超细粉末的尺寸和形态？如何制备 样品？ 材料现代分析方法习题集 X射线衍射分析习题 习题一 1．名词解释：相干散射（汤姆逊散射）、不相干散射（康普顿散射）、荧光辐射、俄歇效应、吸收限、俄歇效应。
2．在原子序24（Cr）到74（W）之间选择7种元素，根据它们的特征谱波长（Kα1），用图解法验证莫塞莱定律。 3．若X射线管的额定功率为1.5kW，在管电压为35kV时，容许的最大电流是多少？ 4．讨论下列各组概念中二者之间的关系： 1）同一物质的吸收谱和发射谱； 2）X射线管靶材的发射谱与其配用的滤波片的吸收谱。 5．为使Cu靶的Kβ线透射系数是Kα线透射系数的1/6，求滤波片的厚度。 6．画出MoKα辐射的透射系数（I/I0）-铅板厚度（t）的关系曲线（t取0~1mm）。 7．欲用Mo靶X射线管激发Cu的荧光X射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？8．X射线的本质是什么？ 9．如何选用滤波片的材料？如何选用X射线管的材料？10．实验中选择X射线管以及滤波片的原则是什么？已知一个以Fe为主要成分的样品，试选择合适的X射线管和合适的滤波片。
模具材料及热处理试题库 一、判断 1、60钢以上的优质碳素结构钢属高碳钢，经适当的热处理后具有高的强度、韧性和弹性，主要用于制作弹性零件和耐磨零件。（×） 2、40Cr钢是最常用的合金调质钢。（√） 3、60Si2Mn钢的最终热处理方法是淬火后进行高温回火。（×） 4、高合金钢的完全退火的冷却速度是每小时100～150℃。（×） 5、等温淬火与普通淬火比较，可以获得相同情况下的高硬度和更好的韧度。（√） 6、一些形状复杂、截面不大、变形要求严的工件，用分级淬火比双液淬火能更有效的减少工件的变形开裂。（√） 7、渗碳时采用低碳合金钢，主要是为提高工件的表面淬火硬度。（×） 8、均匀化退火主要应用于消除大型铸钢、合金钢锭在铸造过程中所产生的化学成分不均及材料偏析，并使其均匀化。（√） 9、高合金钢及形状复杂的零件可以随炉升温，不用控制加热速度。（×） 10、铬钼钢是本质粗晶粒钢、其淬透性和回火稳定性高，高温强度也高。（×） 11、铬锰硅钢可以代替镍铬钢用于制造高速、高负荷、高强度的零件。（√） 12、铬轴承钢加热温度高，保温时间略长，主要使奥氏体中溶入足够的合金碳化物。（√）13、低合金渗碳钢二次重新加热淬火，对于本质细晶粒钢的零件，主要使心部、表层都达到高性能要求。（×） 14、铸铁的等温淬火将获得贝氏体和马氏体组织。（√） 15、高速钢是制造多种工具的主要材料，它除含碳量高外，还有大量的多种合金元素（W、Cr、Mo、V、Co），属高碳高合金钢。（×）16、钢在相同成分和组织条件下，细晶粒不仅强度高，更重要的是韧性好，因此严格控制奥氏体的晶粒大小，在热处理生产中是一个重要环节。（√）17、有些中碳钢，为了适应冷挤压成型，要求钢材具有较高的塑性和较低的硬度，也常进行球化退火。（√）18、低碳钢正火，为了提高硬度易于切削，提高正火温度，增大冷却速度，以获得较细的珠光体和比较分散的自由铁素体。（√）19、过共析钢正火加热时必须保证网状碳化物完全融入奥氏体中，为了抑制自由碳化物的析出，使其获得伪共析组织，必须采用较大的冷却速度冷却。（√）20、含碳量相同的碳钢与合金钢淬火后，硬度相差很小，但碳钢的强度显著高于合金钢。（×）21、中高碳钢的等温淬火效果很好，不仅减少了变形，而且还获得了高的综合力学性能。（√）22、淬火钢组织中，马氏体处于碳的过饱和状态，残余奥氏体处于过热状态，所以组织不稳定，需要回火处理。（×）23、低碳钢淬火时的比容变化较小，特别是淬透性较差，故要急冷淬火，因此常是以组织应力为主引起的变形。（×）24、工件淬火后不要在室温下放置，要立即进行回火，会显著提高马氏体的强度和塑性，防止开裂。（√）
《材料分析测试技术》试卷（答案） 一、填空题：（20分，每空一分） 1. X射线管主要由阳极、阴极、和窗口构成。 2. X射线透过物质时产生的物理效应有：散射、光电效应、透射X射线、和热。 3. 德拜照相法中的底片安装方法有：正装、反装和偏装三种。 4. X射线物相分析方法分：定性分析和定量分析两种；测钢中残余奥氏体的直接比较法就属于其中的定量分析方法。 5. 透射电子显微镜的分辨率主要受衍射效应和像差两因素影响。 6. 今天复型技术主要应用于萃取复型来揭取第二相微小颗粒进行分析。 7. 电子探针包括波谱仪和能谱仪成分分析仪器。 8. 扫描电子显微镜常用的信号是二次电子和背散射电子。 二、选择题：（8分，每题一分） 1. X射线衍射方法中最常用的方法是（ b ）。 a．劳厄法；b．粉末多晶法；c．周转晶体法。 2. 已知X光管是铜靶，应选择的滤波片材料是（b）。 a．Co ；b. Ni ；c. Fe。 3. X射线物相定性分析方法中有三种索引，如果已知物质名时可以采用（c ）。 a．哈氏无机数值索引；b. 芬克无机数值索引；c. 戴维无机字母索引。4. 能提高透射电镜成像衬度的可动光阑是（b）。 a．第二聚光镜光阑；b. 物镜光阑；c. 选区光阑。 5. 透射电子显微镜中可以消除的像差是（ b ）。 a．球差；b. 像散；c. 色差。 6. 可以帮助我们估计样品厚度的复杂衍射花样是（a）。 a．高阶劳厄斑点；b. 超结构斑点；c. 二次衍射斑点。 7. 电子束与固体样品相互作用产生的物理信号中可用于分析1nm厚表层成分的信号是（b）。 a．背散射电子；b.俄歇电子；c. 特征X射线。 8. 中心暗场像的成像操作方法是（c）。 a．以物镜光栏套住透射斑；b．以物镜光栏套住衍射斑；c．将衍射斑移至中心并以物镜光栏套住透射斑。 三、问答题：（24分，每题8分） 1.X射线衍射仪法中对粉末多晶样品的要求是什么 答：X射线衍射仪法中样品是块状粉末样品，首先要求粉末粒度要大小 适中，在1um-5um之间；其次粉末不能有应力和织构；最后是样品有一 个最佳厚度（t =
《现代材料分析方法》期末试卷1 一、单项选择题（每题 2 分，共10 分） 1．成分和价键分析手段包括【b 】 （a）WDS、能谱仪（EDS）和XRD （b）WDS、EDS 和XPS （c）TEM、WDS 和XPS （d）XRD、FTIR 和Raman 2．分子结构分析手段包括【 a 】 （a）拉曼光谱（Raman）、核磁共振（NMR）和傅立叶变换红外光谱（FTIR）（b）NMR、FTIR 和WDS （c）SEM、TEM 和STEM（扫描透射电镜）（d）XRD、FTIR 和Raman 3．表面形貌分析的手段包括【 d 】 （a）X 射线衍射（XRD）和扫描电镜（SEM）(b) SEM 和透射电镜（TEM） (c) 波谱仪（WDS）和X 射线光电子谱仪（XPS）(d) 扫描隧道显微镜（STM）和 SEM 4．透射电镜的两种主要功能：【b 】 （a）表面形貌和晶体结构（b）内部组织和晶体结构 （c）表面形貌和成分价键（d）内部组织和成分价键 5．下列谱图所代表的化合物中含有的基团包括：【 c 】 （a）–C-H、–OH 和–NH2 (b) –C-H、和–NH2, (c) –C-H、和-C=C- (d) –C-H、和CO 二、判断题（正确的打√，错误的打×，每题2 分，共10 分） 1．透射电镜图像的衬度与样品成分无关。（×）2．扫描电镜的二次电子像的分辨率比背散射电子像更高。（√）3．透镜的数值孔径与折射率有关。（√）
4．放大倍数是判断显微镜性能的根本指标。（×）5．在样品台转动的工作模式下，X射线衍射仪探头转动的角速度是样品转动角 速度的二倍。（√） 三、简答题（每题5 分，共25 分） 1. 扫描电镜的分辨率和哪些因素有关？为什么? 和所用的信号种类和束斑尺寸有关，因为不同信号的扩展效应不同，例如二次电子产生的区域比背散射电子小。束斑尺寸越小，产生信号的区域也小，分辨率就高。 2．原子力显微镜的利用的是哪两种力，又是如何探测形貌的？ 范德华力和毛细力。 以上两种力可以作用在探针上，致使悬臂偏转,当针尖在样品上方扫描时，探测器可实时地检测悬臂的状态，并将其对应的表面形貌像显示纪录下来。 3.在核磁共振谱图中出现多重峰的原因是什么？ 多重峰的出现是由于分子中相邻氢核自旋互相偶合造成的。在外磁场中，氢核有两种取向，与外磁场同向的起增强外场的作用，与外磁场反向的起减弱外场的作用。根据自选偶合的组合不同，核磁共振谱图中出现多重峰的数目也有不同，满足“n+1”规律 4．什么是化学位移，在哪些分析手段中利用了化学位移？ 同种原子处于不同化学环境而引起的电子结合能的变化，在谱线上造成的位移称为化学位移。在XPS、俄歇电子能谱、核磁共振等分析手段中均利用化学位移。 5。拉曼光谱的峰位是由什么因素决定的, 试述拉曼散射的过程。 拉曼光谱的峰位是由分子基态和激发态的能级差决定的。在拉曼散射中，若光子把一部分能量给样品分子，使一部分处于基态的分子跃迁到激发态，则散射光能量减少，在垂直方向测量到的散射光中，可以检测到频率为（ν0 - Δν)的谱线，称为斯托克斯线。相反，若光子从样品激发态分子中获得能量，样品分子从激发态回到基态，则在大于入射光频率处可测得频率为（ν0 + Δν)的散射光线，称为反斯托克斯线 四、问答题（10 分） 说明阿贝成像原理及其在透射电镜中的具体应用方式。 答：阿贝成像原理（5 分）：平行入射波受到有周期性特征物体的散射作用在物镜的后焦面上形成衍射谱，各级衍射波通过干涉重新在像平面上形成反映物的特征的像。在透射电镜中的具体应用方式（5 分）。利用阿贝成像原理，样品对电子束起散射作用，在物镜的后焦面上可以获得晶体的衍射谱，在物镜的像面上形成反映样品特征的形貌像。当中间镜的物面取在物镜后焦面时, 则将衍射谱放大，则在荧光屏上得到一幅电子衍射花样；当中间镜物面取在物镜的像面上时，则将图像进一步放大,这就是电子显微镜中的成像操作。 五、计算题（10 分） 用Cu KαX 射线（λ=0.15405nm）的作为入射光时，某种氧化铝的样品的XRD 图谱如下，谱线上标注的是2θ的角度值，根据谱图和PDF 卡片判断该氧化铝的类型，并写出XRD 物相分析的一般步骤。 答：确定氧化铝的类型（5 分） 根据布拉格方程2dsinθ=nλ，d=λ/(2sinθ) 对三强峰进行计算：0.2090nm,0.1604nm,0.2588nm,与卡片10-0173 α-Al2O3 符合，进一步比对其他衍射峰的结果可以确定是α-Al2O3。 XRD 物相分析的一般步骤。（5 分） 测定衍射线的峰位及相对强度I/I1： 再根据2dsinθ=nλ求出对应的面间距 d 值。 (1) 以试样衍射谱中三强线面间距d 值为依据查Hanawalt 索引。
第一章 1．什么是连续X射线谱？为什么存在短波限λ0？ 答：对X射线管施加不同的电压，再用适当的方法去测量由X射线管发出的X射线的波长和强度，便会得到X射线强度与波长的关系曲线，称之为X射线谱。在管电压很低，小于20kv时的曲线是连续的，称之为连续谱。大量能量为eV的自由电子与靶的原子整体碰撞时，由于到达靶的时间和条件不同，绝大多数电子要经过多次碰撞，于是产生一系列能量为hv的光子序列，形成连续的X射线谱，按照量子理论观点，当能量为eV的电子与靶的原子整体碰撞时，电子失去自己的能量，其中一部分以光子的形式辐射出去，在极限情况下，极少数的电子在一次碰撞中将全部的能量一次性转化为一个光量子，这个光量子具有最高的能量和最短的波长，即λ0。 2.什么是特征X射线？它产生的机理是什么？为什么存在激发电压Vk？ 答：当X射线管电压超过某个临界值时，在连续谱的某个波长处出现强度峰，峰窄而尖锐，这些谱线之改变强度，而峰位置所对应的波长不便，即波长只与靶的原子序数有关，与电压无关，因为这种强度峰的波长反映了物质的原子序数特征，故称为特征X射线，由特征X射线构成的X射线谱叫做特征X射线谱。 它的产生是与阳极靶物质的原子结构紧密相关当外来的高速粒子（电子或光子）的动能足够大时，可以将壳层中的某个电子击出，或击到原子系统之外，击出原子内部的电子形成逸出电子，或使这个电子填补到未满的高能级上。于是在原来位置出现空位，原子系统处于激发态，高能级的电子越迁到该空位处，同时将多余的能量e=hv=hc/λ释放出来，变成光电子而成为德特征X射线。 由于阴极射来的电子欲击出靶材的原子内层电子，比如k层电子，必须使其动能大于k 层电子与原子核的结合能Ek或k层的逸出功Wk。即有eV k=1/2mv2〉-Ek=Wk，故存在阴极电子击出靶材原子k电子所需要的临界激发电压Vk。 3、X射线与物质有哪些互相作用？ 答;X射线的散射：相干散射，非相干散射 X射线的吸收：二次特征辐射（当入射X射线的能量足够大时，会产生二次荧光辐射）； 光电效应：这种以光子激发原子所产生的激发和辐射过程；俄歇效应：当内层电子被击出成为光电子，高能级电子越迁进入低能级空位，同时产生能量激发高层点成为光电子。 4、线吸收系数μl和质量吸收系数μm的含义 答：线吸收系数μl：在X射线的传播方向上，单位长度的X射线强度衰减程度[cm-1]（强度为I的入射X射线在均匀物质内部通过时，强度的衰减率与在物质内通过的距离x成正步-dI/I=μdx，强度的衰减与物质内通过的距离x成正比）。与物质种类、密度、波长有关。质量吸收系数μm：他的物理意义是单位重量物质对X射线的衰减量，μ/P=μm[cm2/g]与物质密度和物质状态无关，而与物质原子序数Z和μm=kλ3Z3，X射线波长有关。 5、什么是吸收限？为什么存在吸收限？ 答：1）当入射光子能量hv刚好击出吸收体的k层电子，其对应的λk为击出电子所需要的入射光的最长波长，在光电效应产生的条件时，λk称为k系激发限，若讨论X射线的被物质吸收时，λk又称为吸收限。 当入射X射线，刚好λ=λk时，入射X射线被强烈的吸收。当能量增加，即入射λ〉λk时，吸收程度小。
1）短波限: 连续X 射线谱的X 射线波长从一最小值向长波方向伸展，该波长最小值称为短波限。P7。 2）质量吸收系数 指X 射线通过单位面积上单位质量物质后强度的相对衰减量，这样就摆脱了密度的影响，成为反映物质本身对X 射线吸收性质的物质量。P12。 3）吸收限 吸收限是指对一定的吸收体，X 射线的波长越短，穿透能力越强，表现为质量吸收系数的下降，但随着波长的降低，质量吸收系数并非呈连续的变化，而是在某些波长位置上突然升高，出现了吸收限。每种物质都有它本身确定的一系列吸收限。P12。 4）X 射线标识谱 当加于X 射线管两端的电压增高到与阳极靶材相应的某一特定值k U 时，在连续谱的某些特定的波长位置上，会出现一系列强度很高、波长范围很窄的线状光谱，它们的波长对一定材料的阳极靶有严格恒定的数值，此波长可作为阳极靶材的标志或特征，故称为X 射线标识谱。P9。 5）连续X 射线谱线 强度随波长连续变化的X 射线谱线称连续X 射线谱线。P7。 6）相干散射 当入射线与原子内受核束缚较紧的电子相遇，光量子不足以使原子电离，但电子可在X 射线交变电场作用下发生受迫振动，这样的电子就成为一个电磁波的发射源，向周围辐射与入射X 射线波长相同的辐射，因为各电子所散射的射线波长相同，有可能相互干涉，故称相干散射。P14。 7）闪烁计数器 闪烁计数器利用X 射线激发磷光体发射可见荧光，并通过光电管进行测量。P54。 8）标准投影图 对具有一定点阵结构的单晶体，选择某一个低指数的重要晶面作为投影面，将各晶面向此面所做的极射赤面投影图称为标准投影图。P99。 9）结构因数 在X 射线衍射工作中可测量到的衍射强度HKL I 与结构振幅2 HKL F 的平方成正比，结构振幅的平方2HKL F 称为结构因数。P34。
模具材料及热处理模具材料及热处理 1．金属组织 1.1金属 具有不透明、金属光泽良好的导热和导电性并且其导电能力随温度的增高而减小，富有延性和展性等特性的物质。金属内部原子具有规律性排列的固体（即晶体）。 1.2合金 由两种或两种以上金属或金属与非金属组成，具有金属特性的物质。 相：合金中成份、结构、性能相同的组成部分。 1.3固溶体 是一个（或几个）组元的原子（化合物）溶入另一个组元的晶格中，而仍保持另一组元的晶格类型的固态金属晶体，固溶体分间隙固溶体和置换固溶体两种。 1.4固溶强化 由于溶质原子进入溶剂晶格的间隙或结点，使晶格发生畸变，使固溶体硬度和强度升高，这种现象叫固溶强化现象。 1.5化合物 合金组元间发生化合作用，生成一种具有金属性能的新的晶体固态结构。 1.6机械混合物 由两种晶体结构而组成的合金组成物，虽然是两面种晶体，却是一种组成成分，具有独立的机械性能。2．金属硬度 2.1硬度 金属的硬度，是指金属表面局部体积内抵抗外物压入而引起的塑性变形的抗力，硬度越高表明金属抵抗塑性变形的能力越强，金属产生塑性变形越困难。硬度试验方法简单易行，又无损于零件。实际常使用的硬度试验方法有：布氏硬度、洛氏硬度和维氏硬度三种。三种硬度试验值有大致的换算关系，见表一。 布氏硬度HB：布氏硬度是用载荷为P的力把直接D的钢球压入金属表面，并保持一定的时间，测量金属表面上的压痕直径d，据此计算出的压痕面积AB，求出每单位面积所受力，用作金属的硬度值，叫布氏硬度，记作HB。布氏硬度的使用上限是HB450，适用于测定退火、正火、调质钢、铸铁及有色金属的硬度。 2.1.1洛氏硬度HRA、HRC： 洛氏硬度是工业生产中最常用的硬度测量的方法，因为操作简便、迅速，可以直接读出硬度值，不损伤工件表面，可测量的硬度范围较宽。但洛氏硬度也有一些缺点，如因压痕小，对材料有偏析及组织不均匀的情况，测量结果分离度大，再现性较差。洛氏硬度(HR)也是用压痕的方式试验硬度。它是用测量凹陷深度来表示硬度值。洛氏硬度试验用的压头分硬质和软质两种。硬质压头为顶角为120o的金刚石圆锥体，使用于淬火钢等硬的材料。HRA硬度有效范围是>70，适用于硬质合金、表面淬火层及渗碳层;HRC硬度有效范围是20-68(相当于HB230-700,HB450-700超出了布氏硬度的使用上限)，适用于淬火钢及调质钢。 2.1.2洛氏硬度HRB 洛氏硬度HRB的测量采用直径1.588mm(1/16")的钢球，适用于退火钢、有色金属等，硬度有效范围是25-100（相当于HB60-230)。 2.1.3维氏硬度HV 维氏硬度也是利用压痕面积上单位应力作为硬度值计量。维氏硬度所使用的压头是锥面夹角为136o的金刚石四方锥体。试验时，在载荷P的作用下，在试样试验面上压出一个正方形压痕。测量压痕两对角线的平均长度d，借以计算压痕面积A V，以P/A V的数值表示试样的硬度，以HV表示。维氏硬度的优缺点：维氏硬度有一个连续一致的标度；试验负荷可任意选择，所得的硬度值相同。试验时加载的压力小，压入深度浅，对工件损伤小。特别适用于测量零件的表面淬硬层及经过表面化学处理的硬度，精度比布氏、洛氏硬度精确。但是维氏硬度的试验操作较麻烦，一般在生产上很少使用，多用于实验室及科研方面。
1《现代材料分析方法》期末试卷 一、单项选择题（每题 2 分，共 10 分） 1．成分和价键分析手段包括【 b 】 （a）WDS、能谱仪（EDS）和 XRD （b）WDS、EDS 和 XPS （c）TEM、WDS 和 XPS （d）XRD、FTIR 和 Raman 2．分子结构分析手段包括【 a 】 （a）拉曼光谱（Raman）、核磁共振（NMR）和傅立叶变换红外光谱（FTIR）（b） NMR、FTIR 和 WDS （c）SEM、TEM 和 STEM（扫描透射电镜）（d） XRD、FTIR 和 Raman 3．表面形貌分析的手段包括【 d 】 （a）X 射线衍射（XRD）和扫描电镜（SEM） (b) SEM 和透射电镜（TEM） (c) 波谱仪（WDS）和 X 射线光电子谱仪（XPS） (d) 扫描隧道显微镜（STM）和 SEM 4．透射电镜的两种主要功能：【 b 】 （a）表面形貌和晶体结构（b）内部组织和晶体结构 （c）表面形貌和成分价键（d）内部组织和成分价键 5．下列谱图所代表的化合物中含有的基团包括：【 c 】 （a）–C-H、–OH 和–NH2 (b) –C-H、和–NH2, (c) –C-H、和-C=C- (d) –C-H、和 CO 二、判断题（正确的打√，错误的打×，每题 2 分，共 10 分） 1．透射电镜图像的衬度与样品成分无关。（×）2．扫描电镜的二次电子像的分辨率比背散射电子像更高。（√）3．透镜的数值孔径与折射率有关。（√）4．放大倍数是判断显微镜性能的根本指标。（×）5．在样品台转动的工作模式下，X射线衍射仪探头转动的角速度是样品转动角 速度的二倍。（√） 三、简答题（每题 5 分，共 25 分） 1. 扫描电镜的分辨率和哪些因素有关？为什么? 和所用的信号种类和束斑尺寸有关，因为不同信号的扩展效应不同，例如二次电子产生的区域比背散射电子小。束斑尺寸越小，产生信号的区域也小，分辨率就高。 2．原子力显微镜的利用的是哪两种力，又是如何探测形貌的？ 范德华力和毛细力。
《材料分析测试技术》试卷（答案) 一、填空题：(20分，每空一分) 1．X射线管主要由阳极、阴极、和窗口构成。 2．X射线透过物质时产生的物理效应有：散射、光电效应、透射X 射线、和热。 3．德拜照相法中的底片安装方法有: 正装、反装和偏装三种。 4. X射线物相分析方法分: 定性分析和定量分析两种；测钢中残余奥氏体的直接比较法就属于其中的定量分析方法。 5．透射电子显微镜的分辨率主要受衍射效应和像差两因素影响。 6.今天复型技术主要应用于萃取复型来揭取第二相微小颗粒进行分析。 7. 电子探针包括波谱仪和能谱仪成分分析仪器。 ８．扫描电子显微镜常用的信号是二次电子和背散射电子。 二、选择题:（8分，每题一分） 1.X射线衍射方法中最常用的方法是( b ）。 a．劳厄法；b．粉末多晶法;ｃ.周转晶体法。 2. 已知X光管是铜靶，应选择的滤波片材料是(b)。 ａ．Co;b. Nｉ;c.Fe。 3.X射线物相定性分析方法中有三种索引,如果已知物质名时可以采用( c )。 a．哈氏无机数值索引;b. 芬克无机数值索引；ｃ. 戴维无机字母索引。 4.能提高透射电镜成像衬度的可动光阑是(b)。 a．第二聚光镜光阑；b．物镜光阑;c. 选区光阑。 5. 透射电子显微镜中可以消除的像差是( b )。 a.球差; b. 像散; c. 色差。 6．可以帮助我们估计样品厚度的复杂衍射花样是( a)。 ａ．高阶劳厄斑点；ｂ．超结构斑点;c. 二次衍射斑点。 7. 电子束与固体样品相互作用产生的物理信号中可用于分析1nｍ厚表层成分的信号是（b)。 a.背散射电子; b.俄歇电子；ｃ. 特征Ｘ射线。 8. 中心暗场像的成像操作方法是（ｃ)。 a．以物镜光栏套住透射斑;b．以物镜光栏套住衍射斑；c．将衍射斑移至中心并以物镜光栏套住透射斑。 三、问答题：(2４分,每题8分） 1.X射线衍射仪法中对粉末多晶样品的要求是什么？ 答: X射线衍射仪法中样品是块状粉末样品，首先要求粉末粒度要大小适 中,在1ｕｍ－5uｍ之间;其次粉末不能有应力和织构;最后是样品有一个 最佳厚度(t =
材料分析方法 1．x射线是一种波长很短的电磁波，具有波粒二相性，粒子性往往表现突出，故x射线也可视为一束具有一定能量的光量子流。X射线有可见光无可比拟的穿透能力，可使荧光物质发光，可使气体或其它物质电离等。 2．相干散射：亦称经典散射，物质中的电子在X射线电场的作用下，产生强迫振动。这样每个电子在各方向产生与入射X射线同频率的电磁波。新的散射波之间发生的干涉现象称为相干散射。 3．不相干散射：亦称量子散射，X射线光子与束缚力不大的外层电子，或自由电子碰撞时电子获得一部分动能成为反冲电子，X射线光子离开原来方向，能量减小，波长增加。 4．吸收限：物质原子序数越大，对X射线的吸收能力越强；对一定的吸收体，X射线的波长越短，穿透能力越强，表现为吸收系数的下降，但随着波长的的降低，质量吸收系数并非呈连续的变化，而是在某些波长位置上突然升高，出现了吸收限。 5．荧光辐射：由入射X射线所激发出来的特征X射线称为荧光辐射（荧光X 射线，二次X射线）。 6．俄歇效应：由于光电效应而处于激发态的原子还有一种释放能量的方式，及俄歇效应。原子中一个K层电子被入射光量子击出后，L层一个电子跃入K层填补空位，此时多余的能量不以辐射X光量子放出，而是以另一个L层电子活的能量跃出吸收体，这样的一个K层空位被两个L层空位代替的过程称为俄歇效应，跃出的L层电子称为俄歇电子。 7．光电子：当入射光量子的能量等于或大于吸收体原子某壳体层电子的结合能时，此光量子就很容易被电子吸收，获得能量的电子从内层溢出，成为自由电子，称为光电子。原子则处于激发态，这种原子被入射辐射电离的现象即光电效应。8．滤波片的作用：滤波片是利用吸收限两侧吸收系数差很大的现象制成的，用以吸收不需要的辐射而得到基本单色的光源。 9．布拉格方程只是获得衍射的必要条件而非充分条件。 10．晶面（hkl）的n级反射面（nh nk nl），用符号（HKL）表示，称为反射面或干涉面。 11．掠射角是入射角（或反射角）与晶面的夹角，可表征衍射的方向。 12．衍射极限条件：在晶体中，干涉面的划取是无极限的，但并非所有的干涉面均能参与衍射，因存在关系dsinθ=λ/2,或d>=λ/2,说明只有间距大于或等于X 射线半波长的那些干涉面才能参与反射。 13．劳埃法：采用连续X射线照射不动的单晶体，因为X射线的波长连续可变，故可从中挑选出其波长满足布拉格关系的X射线使产生衍射。 14．周转晶体法：采用单色X射线照射转动的单晶体，并用一张以旋转轴为轴的圆筒形底片来记录。 15．粉末法：采用单色X射线照射多晶体，试样是由数量众多、取向混乱的微晶体组成。 16．吸收因数：由于试样本身对X射线的吸收，使衍射强度的实测值与计算值不符，为了修正这一影响，则在强度公式中乘以吸收因数。 17．温度因数：原子热振动使晶体点阵原子排列的周期性受到破坏，使得原来严格满足布拉格条件的相干散射产生附加的相差，从而使衍射强度减弱。为修正实验温度给衍射强度带来的影响，需要在积分强度公式中乘以温度因数。
关于模具热处理的一些经验分享~ 2016-01-01 1. H13模具钢如何热处理硬度才能达到58度？ 进行1050~1100度加热淬火，油淬，可以达到要求，但一般热作模具是不要求这么高的硬度的，这么高的硬度性能会很差，不好用，一般在HRC46~50左右性能好、耐用。 2. 模具热处理过后表面用什么洗白？ 问题补充：我是开模具抛光店的，一般模具都用油石先打过再拿去渗氮，渗氮回来又要用油石把那一层黑的擦白，再抛光很麻烦，不擦白打不出镜面来，材料有H13 的，有进口的好多种，如果有药水能洗白的话，就可以直接抛光了。 （1）可以用不锈钢酸洗液，或者盐酸清洗。喷砂处理也可以。磨床磨的话费用高，而且加工量大，有可能使尺寸不达标的。盐酸洗不掉的话，估计您用的是高铬的模具钢？是D2还是H13？高铬模具钢的氧化层比较难洗掉。用不锈钢酸洗液应该可以，磨具商店或者不锈钢商店都有卖的。 （2）你们没有不锈钢酸洗膏吗？那种可以。H13这类含铬比较高的模具钢，氧化层是难以用盐酸洗掉的。还有一个办法，我自己也在用。你们的模具既然已经油石磨过，表面就是比较光滑的。实际上，可以先只用粗的油石打磨，或者用
砂带打磨，之后就去热处理。回来之后再用细油石打磨。而我用的办法是，用纤维轮先打磨，就可以有效的把黑皮去除，再研磨抛光。或者喷砂，用800 目的碳化硼做一遍喷砂试试，应该就能够去除黑皮，还不需要化太多功夫重磨。 3.热处理厂对金属是怎么热处理的？ 热处理厂的设备非常多，炉子大概有箱式炉，井式炉，箱式炉用的最多，很多热处理都可以在这里面处理，比如退火，正火和淬火的加热过程，回火这些常见的热处理。 其实就是一个用电加热的炉子，先将炉子升温到预定温度，然后把工件丢进去，等待一段时间到预定温度，然后保温一段时间，然后取出，或者在炉子里一起冷却，井式炉一般是作为渗碳处理设备，是一个埋到地下的炉子，工件放进去之后，密封，然后往炉子里面滴入一些富碳液体，比如煤油或则甲醇，然后在高温下这些液体分解成碳原子渗入工件表面。 淬火池是淬火的场所，就是一个池子，里面有水溶液或者是油，就是箱式炉出来的工件淬火的冷却的地方，一般就是直接丢进去，然后等一段时间捞出来。还有其他的一些设备，比如高频机，就是一个可以将50 赫兹的工频电变成一个200K 赫兹电流的超大功率的设备，比如常见的有200 千瓦的最大功率，然后用一个内部通冷却水的铜管做的线圈放在工件的外面，一般几十毫米的工件，几秒种到十几秒的时候你就看到工件表面变红，表面温度到预定值的时候，然后有一个水套升上来喷淬火液到工件表面，完成淬火过程。常见的就这些了。 4．我们最近的Cr12 或Cr12MoV 的材料热处理和裂了几次了，为什么
2．金属硬度 2.1硬度 金属的硬度，是指金属表面局部体积内抵抗外物压入而引起的塑性变形的抗力，硬度越高表明金属抵抗塑性变形的能力越强，金属产生塑性变形越困难。硬度试验方法简单易行，又无损于零件。实际常使用的硬度试验方法有：布氏硬度、洛氏硬度和维氏硬度三种。三种硬度试验值有大致的换算关系，见表一。 布氏硬度HB：布氏硬度是用载荷为P的力把直接D的钢球压入金属表面，并保持一定的时间，测量金属表面上的压痕直径d，据此计算出的压痕面积AB，求出每单位面积所受力，用作金属的硬度值，叫布氏硬度，记作HB。布氏硬度的使用上限是HB450，适用于测定退火、正火、调质钢、铸铁及有色金属的硬度。2.1.1洛氏硬度HRA、HRC： 洛氏硬度是工业生产中最常用的硬度测量的方法，因为操作简便、迅速，可以直接读出硬度值，不损伤工件表面，可测量的硬度范围较宽。但洛氏硬度也有一些缺点，如因压痕小，对材料有偏析及组织不均匀的情况，测量结果分离度大，再现性较差。洛氏硬度(HR)也是用压痕的方式试验硬度。它是用测量凹陷深度来表示硬度值。洛氏硬度试验用的压头分硬质和软质两种。硬质压头为顶角为120o的金刚石圆锥体，使用于淬火钢等硬的材料。HRA硬度有效范围是>70，适用于硬质合金、表面淬火层及渗碳层;HRC硬度有效范围是20-68(相当于 HB230-700,HB450-700超出了布氏硬度的使用上限)，适用于淬火钢及调质钢。 2.1.2洛氏硬度HRB 洛氏硬度HRB的测量采用直径1.588mm(1/16")的钢球，适用于退火钢、有色金属等，硬度有效范围是25-100（相当于HB60-230)。 2.1.3维氏硬度HV 维氏硬度也是利用压痕面积上单位应力作为硬度值计量。维氏硬度所使用的压头是锥面夹角为136o的金刚石四方锥体。试验时，在载荷P的作用下，在试样试验面上压出一个正方形压痕。测量压痕两对角线的平均长度d，借以计算压痕面积AV，以P/AV的数值表示试样的硬度，以HV表示。维氏硬度的优缺点：维氏硬度有一个连续一致的标度；试验负荷可任意选择，所得的硬度值相同。试验时加载的压力小，压入深度浅，对工件损伤小。特别适用于测量零件的表面淬硬层及经过表面化学处理的硬度，精度比布氏、洛氏硬度精确。但是维氏硬度的试验操作较麻烦，一般在生产上很少使用，多用于实验室及科研方面。 2.1.4硬度值对照表： 硬度值对照表
材料分析测试技术部分课后答案 太原理工大学材料物理0901 除夕月 1-1 计算0.071nm(MoKα)和0.154nm(CuKα)的X-射线的振动频率和能量。 ν=c/λ=3*108/(0.071*10-9)=4.23*1018S-1 E=hν=6.63*10-34*4.23*1018=2.8*10-15 J ν=c/λ=3*108/(0. 154*10-9)=1.95*1018S-1 E=hν=6.63*10-34*2.8*1018=1.29*10-15 J 1-2 计算当管电压为50kV时，电子在与靶碰撞时的速度与动能以及所发射的连续谱的短波限和光子的最大动能. E=eV=1.602*10-19*50*103=8.01*10-15 J λ=1.24/50=0.0248 nm E=8.01*10-15 J(全部转化为光子的能量) V=(2eV/m)1/2=(2*8.01*10-15/9.1*10-31)1/2=1.32*108m/s 1-3分析下列荧光辐射产生的可能性，为什么？ （1）用CuKαX射线激发CuKα荧光辐射； （2）用CuKβX射线激发CuKα荧光辐射；
（3）用CuKαX射线激发CuLα荧光辐射。 答：根据经典原子模型，原子内的电子分布在一系列量子化的壳层上，在稳定状态下，每个壳层有一定数量的电子，他们有一定的能量。最内层能量最低，向外能量依次增加。 根据能量关系，M、K层之间的能量差大于L、K成之间的能量差，K、L层之间的能量差大于M、L层能量差。由于释放的特征谱线的能量等于壳层间的能量差，所以K?的能量大于Ka 的能量，Ka能量大于La的能量。 因此在不考虑能量损失的情况下： CuKa能激发CuKa荧光辐射；（能量相同） CuK?能激发CuKa荧光辐射；（K?>Ka） CuKa能激发CuLa荧光辐射；（Ka>la） 1-4 以铅为吸收体，利用MoKα、RhKα、AgKαX射线画图，用图解法证明式（1-16）的正确性。（铅对于上述Ⅹ射线的质量吸收系数分别为122.8，84.13，66.14 cm2／g）。再由曲线求出铅对应于管电压为30 kv条件下所发出的最短波长时质量吸收系数。 解：查表得 以铅为吸收体即Z=82 Kαλ 3 λ3Z3 μm Mo 0.714 0.364 200698 122.8 Rh 0.615 0.233 128469 84.13 Ag 0.567 0.182 100349 66.14 画以μm为纵坐标，以λ3Z3为横坐标曲线得K≈8.49×10-4，可见下图 铅发射最短波长λ0＝1.24×103/V＝0.0413nm λ3Z3＝38.844×103 μm = 33 cm3/g 1-5. 计算空气对CrKα的质量吸收系数和线吸收系数（假设空气中只有质量分数80％的氮和质量分数20％的氧，空气的密度为1.29×10-3g／cm3）。 解：μm=0.8×27.7＋0.2×40.1=22.16+8.02=30.18（cm2/g） μ=μm×ρ=30.18×1.29×10-3=3.89×10-2 cm-1 1-6. 为使CuKα线的强度衰减1／2，需要多厚的Ni滤波片？（Ni的密度为8.90g／cm3）。1-7. CuKα1和CuKα2的强度比在入射时为2：1，利用算得的Ni滤波片之后其比值会有什么变化？ 解：设滤波片的厚度为t 根据公式I/ I0=e-Umρt；查表得铁对CuKα的μm＝49.3（cm2/g）,有：1/2=exp(-μmρt) 即t=-(ln0.5)/ μmρ=0.00158cm 根据公式：μm=Kλ3Z3，CuKα1和CuKα2的波长分别为：0.154051和0.154433nm ，所以μm=K
材料分析测试技术复习参考资料（注：所有的标题都是按老师所给的“重点”的标题，） 第一章x射线的性质 射线的本质：X射线属电磁波或电磁辐射，同时具有波动性和粒子性特征，波长较为可见光短，约与晶体的晶格常数为同一数量级，在10-8cm左右。其波动性表现为以一定的频率和波长在空间传播；粒子性表现为由大量的不连续的粒子流构成。 2，X射线的产生条件：a产生自由电子；b使电子做定向高速运动；c在电子运动的路径上设置使其突然减速的障碍物。 3，对X射线管施加不同的电压，再用适当的方法去测量由X射线管发出的X射线的波长和强度，便会得到X射线强度与波长的关系曲线，称为X射线谱。在管电压很低，小于某一值（Mo阳极X射线管小于20KV）时，曲线变化时连续变化的，称为连续谱。在各种管压下的连续谱都存在一个最短的波长值λo，称为短波限，在高速电子打到阳极靶上时，某些电子在一次碰撞中将全部能量一次性转化为一个光量子，这个光量子便具有最高的能量和最短的波长，这波长即为λo。λo=V。 4，特征X射线谱： 概念：在连续X射线谱上，当电压继续升高，大于某个临界值时，突然在连续谱的某个波长处出现强度峰，峰窄而尖锐，改变管电流、管电压，这些谱线只改变强度而峰的位置所对应的波长不变，即波长只与靶的原子序数有关，与电压无关。因这种强度峰的波长反映了物质的原子序数特征、所以叫特征x射线，
由特征X射线构成的x射线谱叫特征x射线谱，而产生特征X射线的最低电压叫激发电压。 产生：当外来的高速度粒子(电子或光子)的动aE足够大时，可以将壳层中某个电子击出去，或击到原于系统之外，或使这个电子填到未满的高能级上。于是在原来位置出现空位，原子的系统能量因此而升高，处于激发态。这种激发态是不稳定的，势必自发地向低能态转化，使原子系统能量重新降低而趋于稳定。这一转化是由较高能级上的电子向低能级上的空位跃迁的方式完成的，电子由高能级向低能级跃迁的过程中，有能量降低，降低的能量以光量子的形式释放出来形成光子能量，对于原子序数为Z的确定的物质来说，各原子能级的能量是固有的，所以．光子能量是固有的，λ也是固有的。即特征X射线波长为一固定值。 能量：若为K层向L层跃迁，则能量为： 各个系的概念：原于处于激发态后，外层电子使争相向内层跃迁，同时辐射出特征x射线。我们定义把K层电子被击出的过程叫K系激发，随之的电子跃迁所引起的辐射叫K系辐射，同理，把L层电子被击出的过程叫L系激发，随之的电子跃迁所引起的辐射叫L系辐射，依次类推。我们再按电子跃迁时所跨越的能级数目的不同把同一辐射线系分成几类，对跨 越I，2，3．．个能级所引起的辐射分别标以α、β、γ等符号。电子由L—K，M—K跃迁(分别跨越1、2个能级)所引起的K系辐射定义为Kα，Kβ谱线；同理，由M—L，N—L电子跃迁将辐射出L系的Lα，Lβ谱线，以此类推还有M线系等。 莫赛莱定律：特征X射线谱的频率或波长只取决于阳极靶物质的原子能级结构，
