计费系统方案设计
目录
一、项目描述 (3)
二、设计方案 (3)
整体思路：时间+能量型计费 (3)
1．方案优势分析 (3)
2．点数设计 (4)
3．系统配置方案 (4)
4．系统结构图(解) (5)
三、系统优势 (5)
四、系统原理 (6)
1．本地管理软件 (7)
2．数据采集器ADPTOR-12 (9)
3．时间型温控器HL8202AMS-12 (11)
4．能量表MU系列 (14)
五、收费原理 (21)
六、安装概要 (22)
七、售后服务 (22)
1．技术支持与培训 (22)
2. 售后服务承诺 (23)
一、项目描述
工程总建筑面积约30000m2。建筑功能地下一层，地上三层。地下一层为办公用房、设备用房和汽车库，地上部分均为办公用房。建筑高度（主楼屋面至室外地面）为17.25米。本工程预备进行美国绿色建筑协会建立并推行的《绿色建筑评估体系》论证（LEED论证），根据建筑功能需要、业主意见及LEED预论证要求，全楼设置集中空调系统，采用风冷热泵冷热水机组，每个户型单元设置一台，机组位于屋顶或二层预留的设备平台上。
根据现有资料和甲方要求，进行了认真细致的分析设计，我们希望通过这次设计不但能满足业主的要求，而且真正起到节能、便于管理，降低成本的作用。
所以，我们建议该项目的中央空调计费采用时间+能量型计量。通过检测每台风机盘管的用量来合理分摊中央空调系统的能耗，同时又可以对风机盘管进行控制。另对该中央空调系统总管进行能量型计量，以合理分摊公共区域的费用。实现按需使用、按量收费；多用多计，少用少计。
二、设计方案
整体思路：时间+能量型计费
方案阐述：由于办公区每个房间的末端设备均为风机盘管制冷/热，所以每一台风机盘管配置一只时间型温控器，对风机盘管运行的高、中、低速状态进行时间累计。将每户的风机盘管的个数进行叠加，来实现该用户的总计量；同时实现对末端设备的监控功能及节能管理，方便职能部门对每一办公间进行统一管理。办公区新风机组为公共设备，能量消耗将按照风机盘管的工作时间当量比分摊到个用户能量消耗中。
对系统总管进行能量型计量，以合理分摊中央空调能量的消耗。
1．方案优势分析
⑴．经济实惠本项目大部分采用时间型温控器，只有大区域才采用能量表。相比较
单独能量表计量的方式，更经济实惠，更具灵活性，并充分满足用户的使用和物业收费管理。
⑵．安装方便时间型温控器除标准的温控器安装布线外，增加一跟通讯线，将数据
通过数据采集器远传到上位机。
⑶．维护方便时间型温控器安装在室内墙面，数据查询一目了然，一旦发生故障无
需停止系统管路的水。能量型按照安装规范，在表前后安装手动阀，表前端安装过滤阀，以防止管路堵塞并可及时清理。
⑷．收费便利每个用户的空调使情况通过远传到物业的管理系统，物业管理人员根
据每月系统自动生成的报表对使用用户进行收费。
⑸．门槛值设定(备选功能) 通过在每只时间型温控器上外接一个温度传感器，检测
风机盘管进水管的温度值，达到门槛值标准则开始计费，否则不予以计费。这项功能充分体现了物业管理的人性化并满足了用户的缴费合理性心理。
2．点数设计
整个项目分为南北两个区。在项目的空调设计方案中，南区为风机盘管户型，没有公用新风系统；北区为商业区，是空调机组加风机盘管共同制冷\制热。针对以上项目设计，我们采用的计费方案是对风机盘管的开启和运行状态进行时间当量的计量办法，对空调机组部分采用超声波能量表进行使用量计量，即时间型加能量型的计费方案。这样设计的好处是既能以较少的资金投入完成对空调使用费用的计量且兼具有远程维护和管理的功能。与此同时也对用户对于新风的使用进行了精准计量。监控方面对风机盘管而言，我们采用的计费温控器能够直接远控末端设备的启停、温度设定、防冻保护、时间表、定时开关机、温度监控、欠费切断等所有功能。空调机组采用我司空调机组专用控制箱，能够实现对空调机组机组启停、冷热水阀比例调节、加湿阀比例调节、新回风调节阀开启度比例调节、动作状态、温湿度状态、CO2浓度状态、风管静压以及空调机组状态的监测（需空调机组硬件支持）。空调机组冷热量用量采用超声波能量表计量方案，尽量减轻中国中央空调运行工况差对空调计量精度的影响。
具体点数设计如下表：
序号名称数量单位备注
1 组态软件 1 套计量监控组态
2 超声波能量表台口径以图纸为准
3 数据采集器 6 台商业区及7#各1台
4 HL8202AMS 401 只控制风机盘管
5 HL-KZ4884 11 台控制空调机组
3. 系统配置方案
本系统需配备本地管理组态软件1套。
本系统需配备数据采集器ADPTOR ，每台数据采集器可带128个能量计量表或时间型温控器。数据采集器又具有很强的互连功能，用于延伸RS485工业总线，开辟支线，变换网络的拓扑结构。考虑到施工及布线方面的限制，所以本系统共选 6 台数据采集箱。网络交换机2台。
需要配置设备如下（见附件“镇江西津渡中央空调自控、计费方案设备清单”）
4. 系统结构图解（例）
HL-ADPTOR-12 数 据 采 集 箱
超 5类网
线
超 5类网线
UPS
电 源
超5类网线时间型温控器风机盘管
风机盘管
风机盘管风机盘管HL8202AMS-12时间型温控器时间型温控器时间型温控器能量计量表 HLU系列
能量计量表 HLU系列
能量计量表 HLU系列
能量计量表 HLU系列RJ45
RVVP4x1.01 RS485
2 RS485
4 RS485RJ45
RJ45监控计算机
打印机
HL-ADPTOR-12 数 据 采
集
箱
新风机组新风机组
空调机组空调机组空调控制箱能量计量表 HLU系列能量计量表 HLU系列
能量计量表 HLU系列
能量计量表 HLU系列1 RS485
2 RS485
4 RS485或交换机
H
U B HL8202AMS-12HL8202AMS-12HL8202AMS-12
HL-KZ4884
RVVP4x1.0
RVVP4x1.0
RVVP4x1.0
RVVP4x1.0RVVP4x1.0
空调控制箱HL-KZ4884
空调控制箱HL-KZ4884空调控制箱HL-KZ4884
三、系统优势
◆ 实时监测、实时数据查询与显示 确保物业管理的时效性，加强对设备的运
行管理及维护；体现计量的程序公正，方便用户查询。在图形界面上可以实时对建筑、楼层、用户编号、用户姓名、数据时间、计费类型等进行查询。
◆ 开放的计费类型 管理软件不对计费类型作任何限制，允许对任何媒介（来
自水、电、煤气、生活热水、纯净水、空调等）进行计费。
◆分时段计费根据客户需求按不同时段收费，如上班、加班、周末、节假日
等。
◆数据自动存储历史记录自动备份，避免外部断电时数据丢失。
◆系统设备故障报警快速故障查询，同时以声、光、界面变化发出警报，并
提示故障地址及相应参数状态。
◆灵活的报表打印专业的报表格式自动生成，亦可根据用户需求自定义表
格。
◆门槛温度值预设（选配）按供热、制冷季的起点温度值设定，在保证质量
的前提下计费。
◆防窃、防恶意消耗根据运行参数进行数据分析，以判断正常使用与否，并
及时提醒物业管理人员。
◆模块化设计灵活应用根据物业管理的需求采用不同的计费方式，充分考
虑实际项目应用中的成本与功能的最优化组合。
◆拓展功能强大可根据用户的要求增加适当的功能，最大化满足用户需求。
◆权限设定可设定5级以上的人员使用权限，系统管理员可以具体地设定个
级别的操作员的每一项权限。
◆节能管理可以根据国家政策（冬26夏18），对用和使用的温度值进行设定
并锁定键盘，响应国家政策，实现节能管理。
四、系统原理
时间型中央空调计费系统通过检测风机盘管的开关、运行档位状态和运行时间，来计算出用户使用的相应的时间量。并以是否达到水管路温度门槛值来确认当量时间。具有温控器、当量时间计量、监控等功能。
用户使用时间当量=（高档运行时间×高档档位系数+中档运行时间×中档档位系数+低档运行时间×低档档位系数）×不同的盘管系数
用户风机盘管电功耗=高档运行时间×高档位额定功率+中档运行时间×中档位额
定功率功率+低档运行时间×低档位额定功率
时间型中央空调计费系统由以下设备构成：本地管理软件、数据采集器、时间型温控器/中央空调计时器（电脑、打印机、HUB可自配）。
能量型中央空调计费系统根据能量守恒原理，中央空调对空间的热交换量与其介质中能量变化相等。通过能量表对中央空调、水管的介质---水流量和进出水温差的计算，从而达到对中央空调/供热系统的准确计量。
计算公式如下：
Q=∫qm△hdt
Q：释放或吸收的热量；（单位：kw.h）
t:时间（单位：s）
qm:热交换回路中液体载体流过的质量流量（单位：Kg/s）
△h:热交换回路中入口温度与出口温度对应的液体载体的比焓值差。（单
位：kj/Kg）
能量型中央空调计费系统由以下设备构成：本地管理软件、数据采集器、能量表（电脑、打印机、HUB可自配）。
中央空调计费系统结构图
AMG2T-022-2011 天津卓朗科技发展有限公司详细设计说明书 编号: 版本: 语言: 变更记录
填表说明: 1.日期:2012-3-9。 2.版本:0.1。 3.变更说明:初稿。 4.作者:王毅。 目录 1.概述 (4 1.1编写目的 (4 1.2读者对象 (4 1.3参考文献 (4
1.4术语与缩写解释 (4 2.系统说明 (4 2.1说明 (4 2.2主要功能 (4 2.3设计约束 (5 2.4开发、测试与运行环境........................................................................................... 错误!未定义书签。 3.软件系统结构设计 (6 3.1总体架构 (6 3.2逻辑架构 (7 3.3物理结构................................................................................................................... 错误!未定义书签。 3.3.1软件部署结构(可选............................................................................... 错误!未定义书签。 3.3.2硬件部署结构............................................................................................... 错 误!未定义书签。 3.4实施步骤................................................................................................................... 错误!未定义书签。 4.综合考虑 (8 4.1稳定性和可扩展性 (8
1.空调负荷估算 a)空调冷负荷估算（1）冷负荷估算面军 A．空调冷负荷法估算冷指标。 2
B：按建筑面积冷指标进行估算 建筑面积冷指标 时，取上限；大于l0000平米，取下限值。 2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。 3、由于地区差异较大，上述指标以北京地区为准。南方地区可按上限采取。 热负荷估算 （l）按建筑面积热指标进行估算 注：总建筑面积、大外围结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。 (2）窗墙比公式法： q=(7a+1.7)W/F(tn-tw)W/m2; 说明：q—建筑物的供热指标，W/m22。
a —外窗面积与外墙面积（包括窗之比）； W一外墙总面积（包括窗），m22 F一总建筑面积，m2 tn一室内供暖设计温度，℃ tw一室外供暖设计温度，℃ （3）冷热负荷说明 A．以上估算的冷热负荷指标，是按2000年10月1日以前执行的《民用建筑节能设计标准》进行估算的。 B．新的《民用建筑节能设计标准》，自2000年10月1实施执行，其冷热负荷指标，应参照有关的标准。 2.机组选型 机组选型步骤： A．估算或计算冷负荷 通过3.2.2节的估算法进行估算总冷负荷，或通过有关的负荷计算法进行计算。 B．估算或计算热负荷 通过3.2.2节的估算法进行估算总热负荷，或通过有关的负荷计算法进行计算。 C．初定机组型号 根据总冷负荷，初次选定机组型号及台数 D、确定机组型号 根据总热负荷，校核初定的机组型号及台数。并确定机组型号。 3.机组选型案例 例：建筑情况：北京市某办公楼建筑面积为11000 m22，空调面积为10000 m2

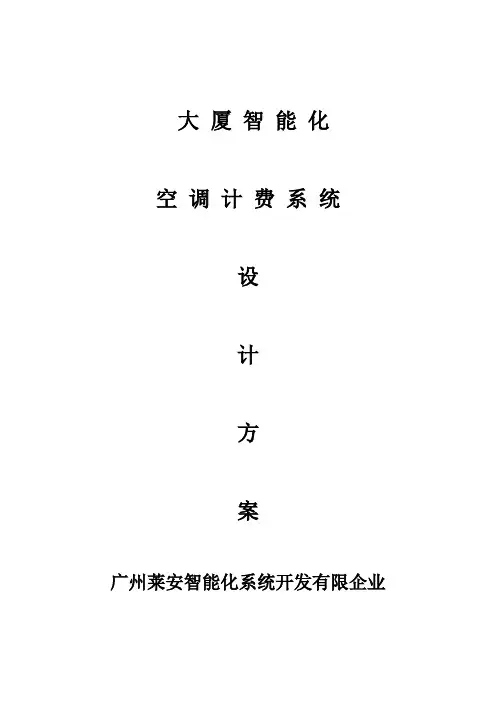

大厦智能化 空调计费系统 设 计 方 案 广州莱安智能化系统开发有限公司
