MBBR工艺生物流化床填料
产品特点
活性生物悬浮填料（流化床填料）是一种新型生物活性载体，它采用科学配方，根据不同水质需求，在高分子材料中融合不同种类有利于微生物快速成附着生长的微量元素，经过特殊工艺改性、构造而成，具有比表面积大、亲水性好、流动性好、生物活性高、易挂膜、处理效果好、使用寿命长等优点。
一、主要特点：
特殊配方及加工，加速填料挂膜；
有效比表面积大，生物附着量多；
依靠生物膜处理，可省污泥回流；
高效脱碳除氨氮，提高出水水质；
低能耗节省占地，缩短工艺流程。
二、产品技术核心
1、按流体力学设计几何构型、强化表面附着能力
2、填料比表面积大、附着生物量多
3、无需支架、易流化、节省能耗
4、节省占地，通过增加填充率提升处理能力及效果，无需新增构筑物
（1）按流体力学设计几何构型、强化表面附着能力
填料外部膜更新快活性强，内部膜受到充分保护，微生物生长状态良好，改变传统填料外部生长的方式，使微生物的降解效率更高。
特殊的结构使水中空气气泡和污染物可自由穿过填料内部，增加生物膜与氧气污染物的接触机率，大大提高了系统的传质效率，提高生物的降解活性。
填料内部生物菌群生命周期长，菌种丰富，特别适合硝化菌的生长，并兼有厌氧好氧的特点，硝化反硝化脱氮效果明显。
（2）填料比表面积大、附着生物量多
足够大的载体表面积适合微生物的吸附生长，有效生物浓度高，处理能力强。
较高的生物浓度使来水的水质波动得到充分的分散，并迅速被消减，从而提高了系统的抗冲击负荷能力。
科学的配方使得微生物更容易附着在填料上，使得对难降解和易降解有机物的微生物共同生长，生物丰富，提高了难降解有机物的处理效果。
（3）无需支架、易流化、节省能耗
恰当的比重（挂膜前0.97~0.98.挂膜后~1），使填料在停气时成漂浮态，曝气直处于悬浮流化态，最大限度的降低能耗。
填料自由通畅的旋转，增加对水中气泡的撞击和切割，破碎大的气泡，延长水中停留时间，氧的利用率可提高10%以上，有效的降低了供拉能耗，
（4）节省占地，通过增加填充率提升处理能力及效果，无需新增构筑物
活性生物填料生物膜工艺只需在原池基础上增加填料投配量，即可满足提升进水负荷或提
高出水水质的需求，无需新增处理池，同比可节省1/2~3/4占地。
三、工程应用优势
1、高效的脱碳能力和优越的脱氨氮效果
悬浮填料为优势生物菌群的大量繁殖提供了安全舒适的环境，使其对废水中有机物的降解能力增强，同时载体上丰富的生物菌群类型，增加了对难降解有机物的降解性能，提高出水水质。同时载体上的生物膜污泥龄长，使得硝化细菌浓度升高，硝人化脱氮能力显著。
通过大量的对比试验与工程应用，证实该填料在脱碳除氨氮方面的确要比其他产品及工艺有更明显的效果，例在一试验中，我们分别采用了活性污泥法、固定床（D25蜂窝填料）、接触氧化（φ150组合填料）、移动床（φ25多面空心球），移动床（φ25悬浮填料）五种方法来同步处理化粪池水，进水COD150~200mg/L,NH3-N100~130mg/L.。有效池溶相同，其中两种悬浮填料的填充率均为40%，固定床和接触氧化池填充率为70%且除活性污泥法外，其他4种方式均未作污泥回流。
处理方法检测内容活性污泥固定床接触氧化移动床
(多面空心球)
移动床
（活性生物
填料）
填料填充率% ---- 70 70 40 40
停留时间H 5 5 5 5 5
溶解氧mg/l 2~3 2~3 2~3 2~3 2~3
水温℃26~30 26~30 26~30 26~30 26~30
进水NH3-N mg/l100~130 100~130 100~130 100~130 100~130
出水NH3-N mg/l 100~130 90~110 60~80 40~70 0.1-5
去除率% 0 15 46 54 96
进水COD mg/l 150~200 150~200 150~200 150~200 150~200
出水COD mg/l 80~120100~15070~10070~10030~50
去除率% 43 29 51 51 77
2、占地面积小，抗负荷冲击能力强
悬浮填料生物膜技术的高效处理能力，使他在同等的出水水质要求下，进水有机负荷比活性污泥法提高2~5倍，相应的池容和占地面积可减少1/2~3/4；生物膜上高浓度的生物量以及附着生长的特性使反应池内一直保持着较高的生物活性，能够抵御来水水质的波动影响，抗负荷冲击性强，确保出水水质稳定。
3、工程应用方式灵活多样
该填料不仅可根据不同的进出水质要求，选择不同的填料填充率，而且可在好氧、厌氧、缺氧池内或池子的不同阶段内投加，以获得需要的处理效果，通过填料的投加可以轻松的获得整体处理能力的提升，满足日后污水进一步扩能的需求。
工程应用形式如下图：
4、能耗低、运行维护简便
经实际工程应用表明该填料的引入可提高原系统10%以上的氧利用率，因此在同等需氧状况下可相应减少曝气量、降低运行能耗；移动床生物膜技术依靠生物膜来处理污水，可省去污泥回流系统，并避免了活性污泥法存在原污泥膨胀，污泥上浮、流失等问题。
5、使用寿命长、经济性好
活性生物悬浮填料在高分子材料基础上融合了适量的抗老化剂、抗紫外线剂、增韧剂等，经
特殊工艺改性后，使其耐磨抗晒、韧性强、不易老化、脆裂，使用寿命＞10年，是其他悬浮填料的近3倍，悬挂式填料的4倍多。四、主要用途和适用环境
主要用途
1. 污水处理MBBR与生物滤池工艺载体：
2. 污水升级改造项目提标、提量
新建项目节省投资、占地规划
3. 中水回用
4. 生活污水回用生物处理杂排水回用生物处理
5. 河道治理脱氮、除磷、脱碳，净化水质
6. 水产养殖脱氮、脱碳，改善鱼类生存环境
7. 生物除臭生物脱臭塔填料
8. 机场解冻随着产品的不断改进和运用的不断深化，悬浮填料的应用领域将越来越广。
适用环境
温度：65～－35℃
PH值：5～11
五、技术特性
活性生物填料技术参数表
规格(spec.) mm Ф25×12/ Ф10×10
比重(S.G.) g/cm3 >0.96
堆积个数(packing numbers) 个(pes)/m3135256/ 365400
有效表面积(efficient surface) m2/m3 >500
空隙率(void ratio) % >95
投配率(dosing ratio) % 15～67
挂膜时间(membrane-forming time) 天（days）5~15
硝化效率(nitrification efficiency) g NH4-N / m3.d 400~1200
gBOD5 / m3.d 2000~10000
BOD5氧化效率(BOD5 oxidation
efficiency)
gCOD/m3.d 2000~15000
COD氧化效率(COD oxidation
efficiency)
适用温度（applicable temperature）℃65～-35
使用寿命（life-span）year≥10
好氧生物流化床技术研究 生物流化床技术是70年代初发展起来的污水处理的新兴技术，根据反应器内是否需氧，可将其分为厌氧生物流化床和好氧生物流化床。好氧生物流化床是将传统活性污泥法与生物膜法有机结合并引入化工流态化技术的一种新型生化污水处理装置。由于它具有处理效率高、容积负荷大、抗冲击能力强、设备紧凑、占地少等优点，因而引起了环境工程界的极大兴趣和广泛研究，被认为是最具发展前途的生物处理工艺之一。目前研究和应用最普遍的是好氧生物流化床，因此本文将主要介绍和讨论好氧生物流化床。 1. 好氧生物流化床特点 1.1 比表面积大 由于采用了小粒径固体作为载体并且载体呈流化状态，提供了巨大的表面积，因此流化床的比表面积比一般生物膜法大得多，几种生物膜法比表面积见表1[1]。比表面积大是生物流化床具有高负荷、高去除率的根本原因。 表1 几种生物膜法比表面积 处理工艺比表面积（m2/m3） 普通生物滤池40-120 生物转盘120-180 接触氧化130-1600 好氧生物流化床3000-5000 1.2 容积负荷率与污泥负荷率高 由于生物流化床的容积负荷率α值是普通活性污泥法的13倍以上，阶段曝气池的10倍以上，生物滤池的38倍以上[2]，因此在相同进水浓度下，采用生物流化床处理污水，可以使反应装置的容积大量减小，从而显著地降低占地面积及工程投资。 表2 不同处理工艺的α，β值比较[2] 工艺名称α(kgBOD/m?d)β(kgBOD/kgVSS?d) 普通活性污泥法0.264-0.720 0.216-0.456 阶段曝气法0.360-1.272 0.192-0.360
生物滤池0.090-0.360 -- 好氧生物流化床 3.635-9.192 0.204-4.320 1.3 耐冲击负荷能力强 由于生物流化床采用填料载体微生物膜与活性污泥双重作用，其生物量非常大，载体与混合污泥的流化状态提高了有机物和氧气的传质效果并保持流化床内良好的混台流态，使废水一旦进入，就能很快得到混合、稀释，从而对负荷突然变化的影响起到缓冲作用，这是普通活性污泥法和生物膜法所不及之处。 2. 好氧生物流化床的研究与应用进展 2.1 外循环好氧生物流化床 外循好氧生物环流化床（如图1）的底部由气体分布器和液体分布器组成，气、液、固三相混合物向上流动。在给定气速下，液体速度超过一定值，颗粒被夹带到流化床顶部的分布器。在此，气体自动溢出，液固混合物经分离器分离后，液体流回到储水槽，固体颗粒进人到颗粒储料罐。反应器的流化受水流和气体流速的控制。 焦伟堂[3]等人运用外循环好氧生物流化床处理污水，结果显示，在水利停留时间为3h时，反应器的CODcr和NH3-N的去除率分别达91%和96.6%。
什么是石棉水泥 石棉水泥的配合比（质量比）为：水：石棉：水泥=1: 3: 7。多用于管道接口，也称石棉膨胀水泥。石棉应用4级或5级石棉绒，水泥采用不低于425号硅酸盐水泥，再加入总量10%—20%的水拌和。石棉水泥填料应在1h内用完，否则，超过水泥初凝时间，影响接口效果，石棉水泥养护需在24h以上，方可通水试验。 优点：具有较高强度和较好抗震性，水密性及粘接力好。 缺点：劳动强度大。 什么是沥青麻丝 沥青麻丝是将沥青熔化把麻丝放入，然后将沾满沥青麻丝填充到缝隙并填实。优点：1、防水2、隔热3、伸缩性好4、有一定的强度，耐腐蚀，不易损坏 三、什么是聚苯乙烯板 聚苯乙烯板一一又名泡沫板、EPS板是由含有挥发性液体发泡剂的可发性聚苯乙烯珠粒，经加热预发后在模具中加热成型的白色物体，其有微细闭孔的结构特点 四、什么是聚氯乙烯泡沫板 聚氯乙烯泡沫板由聚氯乙烯制成，它是一个性能良好的防水，耐火和承受酸和碱的防水材料。它可作各种颜色（采用3mm），并且具有特殊的优势：均匀厚度。 特点：隔声，隔热，隔音的吸收，保温及腐蚀的防治，阻燃自熄灭，防潮，防霉。
五、什么是聚硫密封膏 聚硫密封膏是以液态聚硫橡胶为基料配制而成的常温下能够自硫化交联的聚硫密封膏，对金属及混凝土等材料具有良好的粘接性续伸缩、振动及温度变化下保持良好的气密性和防水性，且耐油、耐溶剂、耐久性甚佳。 聚硫密封膏（胶）的施工使用方法： 在使用聚硫密封膏（胶）施工前要除去被粘表面的油污，附着物,灰尘等杂物，保证被粘表面干燥，平整,以防止粘接不良。 填充背衬材料：按设计要求，向接缝内填充背衬材料。 涂刷底涂液：设计要求使用底涂液的工程，或长期浸水部位的密封，需要涂底涂液涂刷在被粘表面上，干燥成膜。 密封剂的配制：按说明书给定的配合比，将两个组份混合均匀，即可使用，论机混或是手工混合，都应达到色泽均匀无色差。混合时应防止气泡混入，涂胶时应防止气泡混入，压实，填平密封处。 六、什么是聚氨酯密封膏 聚氨酯密封膏是由聚氨酯调制而成，两组份按生产厂家标明的比例混合均匀，避免混入气泡。混合后应在30min内注模成型完毕。 七、什么是油麻 油麻作用主要是工地施工作为密封防水，油麻一般使用在承插给排水铸铁管上,在给水承插铸铁管青铅接口时，须先打油麻再浇注青铅，防止青铅淌入管道; 在排水
悬浮生物填料在城镇生活污水处理中的应用 一．前言 采用BM悬浮生物填料的生物移动（流化）床工艺（MBBR）在国际和国内正在蓬勃兴起。在国内，我们实地考察了由威立雅水务改造的山东兖州污水处理厂。该厂日处理水量6万m3，吨水电耗0.21-0.25元。采用的工艺为粗格栅-进水泵房-细格栅-曝气沉砂池-初沉池-厌氧缺氧池-曝气池-终沉池-出水南四湖。进水主要为生活污水，进水COD200mg/L左右，进水氨氮20mg/l；出水COD30mg/L 以下，氨氮2mg/l以下。曝气池池容5400m3，HRT=2.16h，悬浮填料投加在曝气池，在出水处加设不锈钢筛网截留以免填料随出水外溢，填料投加量2400m3。曝气池以活性污泥和填料混合方式运行，夏天曝气池的MLSS为4000mg/l左右，冬天曝气池MLSS为3500mg/l左右。 由此可看出，兖州污水厂的处理效率非常高，效果远超过设计指标—国家02年一级B标准，而且冬季运行也非常稳定，氨氮去除效果好。
图一兖州污水厂曝气池 图二填料阻隔器 湖北科亮生物工程有限公司采取“科利尔生物接触氧化”工艺建造了湖南龙山污水厂，处理能力为25000吨/日，出水各项指标达到国家02年一级B标准。由于污水厂准备提标至国家02年一级A标准，氨氮达标的压力很大。科亮公司通过业内人士对我司BM悬浮生物填料各方面性能的介绍，尤其是对氨氮去除能力的介绍后，非常高兴，马上采用我司BM-1填料，开展中试。令人吃惊的是，在实验进水后的第11天，曝气池的出水氨氮即下降到1.7mg/L，远低于国家02年一级A标准。由此可见，BM填料在老旧污水厂的升级改造上也有良好的应用空间。 目前，生物移动（流化）床工艺和悬浮填料已在国内多个污水厂的改造和新建项目上采用，如： 1.张家口主城区污水处理厂规模为10万吨/日，该污水处理厂原出水 水质为国家二级排放标准。该厂运用MBBR工艺对其原有的工艺进行升级改造，达到一级A排放标准。
(19)中华人民共和国国家知识产权局 (12)实用新型专利 (10)授权公告号 (45)授权公告日 (21)申请号 201920244078.6 (22)申请日 2019.02.27 (73)专利权人 江苏南大生态环境建设有限公司 地址 211100 江苏省南京市江宁经济技术 开发区将军大道20号翠屏国际城6幢 708室 专利权人 南京大学环境规划设计研究院股 份公司 (72)发明人 顾文柳 潘红澈 田漫 吴益飞 (74)专利代理机构 北京华识知识产权代理有限 公司 11530 代理人 汪浩 (51)Int.Cl. C02F 9/14(2006.01) (54)实用新型名称一种悬浮生物填料城镇污水处理装置(57)摘要一种悬浮生物填料城镇污水处理装置，本实用新型属于污水处理技术领域，包括基座，所述基座的顶部设置有污水处理池，所述污水处理池的一侧外壁上开设有进水孔，另一侧外壁上开设有出水孔，所述污水处理池的一侧内壁上设置有滑轨，所述滑轨的外壁上滑动连接有滑座，所述滑座的一侧外壁上设置有支撑架，本实用新型通过深度可以调节的网袋可以将悬浮生物填料球放置在不同深度的污水处理池中，进而可以将不同深度的污水进行处理，提高处理的全面性和均匀性，另外，通过内球在悬浮生物填料球内的转动可以保证内球上的物生物与污水充分接触，避免悬浮生物填料球接触挤压造成背对水流的微生物与水流接触不充分造成处理效果变差的问 题。权利要求书1页 说明书3页 附图2页CN 209740928 U 2019.12.06 C N 209740928 U
权 利 要 求 书1/1页CN 209740928 U 1.一种悬浮生物填料城镇污水处理装置，包括基座（1），所述基座（1）的顶部设置有污水处理池（9），所述污水处理池（9）的一侧外壁上开设有进水孔（5），另一侧外壁上开设有出水孔（11），其特征在于：所述污水处理池（9）的一侧内壁上设置有滑轨（7），所述滑轨（7）的外壁上滑动连接有滑座（6），所述滑座（6）的一侧外壁上设置有支撑架（8），所述支撑架（8）的一侧内壁上设置有网袋（3），所述污水处理池（9）的内部靠近网袋（3）的一侧位置处设置有悬浮生物填料球（10），所述悬浮生物填料球（10）的一侧内壁上设置有第一转杆座（20），所述第一转杆座（20）的内部设置有第一转杆（19），所述第一转杆（19）的一端设置有内球（21）。 2.根据权利要求1所述的一种悬浮生物填料城镇污水处理装置，其特征在于：所述污水处理池（9）的一侧外壁上靠近出水孔（11）的上方位置处设置有电控箱（16），所述电控箱（16）的一侧外壁上设置有电源开关（18），且电控箱（16）的内部设置有气泵（17），所述污水处理池（9）的顶部设置有固定架（12），所述固定架（12）的底部通过螺栓固定连接有气缸（13），所述气缸（13）的一端设置有压板（14），所述污水处理池（9）的一侧内壁上设置有滤板（15），所述气泵（17）与电源开关（18）电性连接。 3.根据权利要求1所述的一种悬浮生物填料城镇污水处理装置，其特征在于：所述滑轨（7）的一侧外壁上开设有螺纹孔（2），所述滑座（6）的一侧外壁上通过螺纹旋合连接有调节螺母（4），所述调节螺母（4）与螺纹孔（2）旋合连接。 4.根据权利要求1所述的一种悬浮生物填料城镇污水处理装置，其特征在于：所述悬浮生物填料球（10）上远离第一转杆座（20）的一侧内壁上设置有第二转杆座（23），所述内球（21）上远离第一转杆（19）的一侧外壁上设置有第二转杆（22）。 5.根据权利要求1所述的一种悬浮生物填料城镇污水处理装置，其特征在于：气缸（13）与气泵（17）通过气管连接，滤板（15）的内部嵌入有过滤网。 2

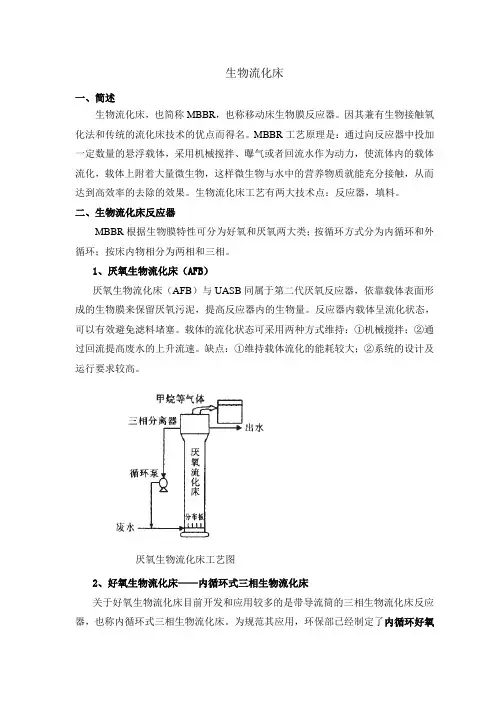

生物流化床 一、简述 生物流化床，也简称MBBR，也称移动床生物膜反应器。因其兼有生物接触氧化法和传统的流化床技术的优点而得名。MBBR工艺原理是：通过向反应器中投加一定数量的悬浮载体，采用机械搅拌、曝气或者回流水作为动力，使流体内的载体流化，载体上附着大量微生物，这样微生物与水中的营养物质就能充分接触，从而达到高效率的去除的效果。生物流化床工艺有两大技术点：反应器，填料。 二、生物流化床反应器 MBBR根据生物膜特性可分为好氧和厌氧两大类；按循环方式分为内循环和外循环；按床内物相分为两相和三相。 1、厌氧生物流化床（AFB） 厌氧生物流化床（AFB）与UASB同属于第二代厌氧反应器，依靠载体表面形成的生物膜来保留厌氧污泥，提高反应器内的生物量。反应器内载体呈流化状态，可以有效避免滤料堵塞。载体的流化状态可采用两种方式维持：①机械搅拌；②通过回流提高废水的上升流速。缺点：①维持载体流化的能耗较大；②系统的设计及运行要求较高。 厌氧生物流化床工艺图 2、好氧生物流化床——内循环式三相生物流化床 关于好氧生物流化床目前开发和应用较多的是带导流筒的三相生物流化床反应器，也称内循环式三相生物流化床。为规范其应用，环保部已经制定了内循环好氧
