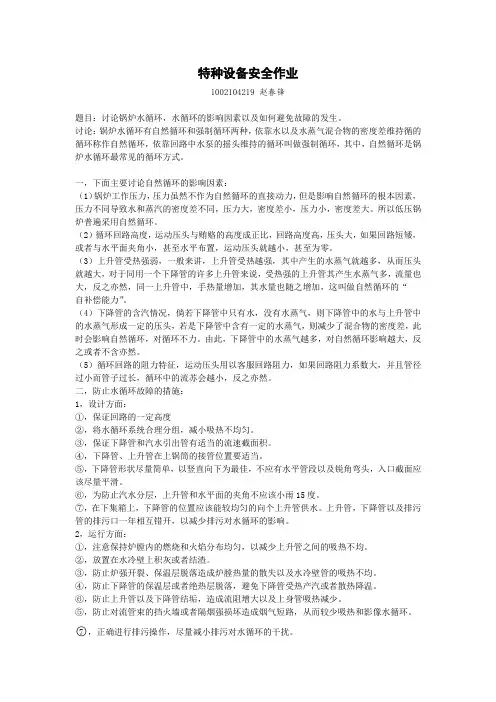

特种设备安全作业
1002104219 赵春锋
题目：讨论锅炉水循环，水循环的影响因素以及如何避免故障的发生。
讨论：锅炉水循环有自然循环和强制循环两种，依靠水以及水蒸气混合物的密度差维持循的循环称作自然循环，依靠回路中水泵的摇头维持的循环叫做强制循环，其中，自然循环是锅炉水循环最常见的循环方式。
一，下面主要讨论自然循环的影响因素：
（1）锅炉工作压力，压力虽然不作为自然循环的直接动力，但是影响自然循环的根本因素，压力不同导致水和蒸汽的密度差不同，压力大，密度差小，压力小，密度差大。所以低压锅炉普遍采用自然循环。
（2）循环回路高度，运动压头与贿赂的高度成正比，回路高度高，压头大，如果回路短矮，或者与水平面夹角小，甚至水平布置，运动压头就越小，甚至为零。
（3）上升管受热强弱，一般来讲，上升管受热越强，其中产生的水蒸气就越多，从而压头就越大，对于同用一个下降管的许多上升管来说，受热强的上升管其产生水蒸气多，流量也大，反之亦然，同一上升管中，手热量增加，其水量也随之增加，这叫做自然循环的“
自补偿能力”。
（4）下降管的含汽情况，倘若下降管中只有水，没有水蒸气，则下降管中的水与上升管中的水蒸气形成一定的压头，若是下降管中含有一定的水蒸气，则减少了混合物的密度差，此时会影响自然循环，对循环不力。由此，下降管中的水蒸气越多，对自然循环影响越大，反之或者不含亦然。
（5）循环回路的阻力特征，运动压头用以客服回路阻力，如果回路阻力系数大，并且管径过小而管子过长，循环中的流苏会越小，反之亦然。
二，防止水循环故障的措施：
1，设计方面：
①，保证回路的一定高度
②，将水循环系统合理分组，减小吸热不均匀。
③，保证下降管和汽水引出管有适当的流速截面积。
④，下降管、上升管在上锅筒的接管位置要适当。
⑤，下降管形状尽量简单，以竖直向下为最佳，不应有水平管段以及锐角弯头，入口截面应该尽量平滑。
⑥，为防止汽水分层，上升管和水平面的夹角不应该小雨15度。
⑦，在下集箱上，下降管的位置应该能较均匀的向个上升管供水。上升管，下降管以及排污管的排污口一年相互错开，以减少排污对水循环的影响。
2，运行方面：
①，注意保持炉膛内的燃烧和火焰分布均匀，以减少上升管之间的吸热不均。
②，放置在水冷壁上积灰或者结渣。
③，防止炉强开裂、保温层脱落造成炉膛热量的散失以及水冷壁管的吸热不均。
④，防止下降管的保温层或者绝热层脱落，避免下降管受热产汽或者散热降温。
⑥，防止上升管以及下降管结垢，造成流阻增大以及上身管吸热减少。
⑤，防止对流管束的挡火墙或者隔烟强损坏造成烟气短路，从而较少吸热和影像水循环。
○7，正确进行排污操作，尽量减小排污对水循环的干扰。
