§4-5 水准测量的内业计算 在水准测量的外业工作中,尽管对每个测站的各项限差进行了严格检核,并保证了每个测站的精度满足限差要求,但对整个水准路线来说,还不能说明路线的精度就是否满足要求。例如同一路线土质不均匀,将导致每个测站的仪器、水准尺的升降速率不同;同一转点,相邻两站观测时,水准尺未放在同一点上,这时各站的高差计算都符合要求,但整个水准路线上却含有粗差,因此水准测量外业结束后,还需要按路线形式进行检核计算。只有当水准路线成果检核也符合精度要求后,才能按照一定的数据处理方法求出水准路线各点的高程。 一、附合水准路线 设某一附合水准路线从已知高程水准点A出发,经若干个待测水准点后附合于已知高程水准点B,由前面可知,如果观测时没有误差存在,则各段高差之与与两已知点高程之差相等。即有(4-5) 由于测量误差的存在,实际所测各段高差之与不等于理论值,记其差值为,则 (4-6) 称为附合水准路线高差闭合差。 高差闭合差常用来衡量水准路线测量的总精度。如果闭合差超过容许值,则观测成果作废,必须重测。有关闭合差容许值用表示,其规定如下: 四等水准测量(一般地区) (山地) 等外水准测量(一般地区) (山地) 上列各式中,{L}为水准路线全长度,以公里为单位。若闭合差在容许范围内,则测量成果符合要求。对于闭合差按规定采用平差的方法,将其调整到各段高差之上,使调整后的各段高差之与等于其理论值,在精度要求不高的条件下可按下列方法进行计算: 令(4-7) 式中称为高差改正数,∑S为水准线路线各段距离求与(总长),注意∑S与Si单位要统一。
调整(平差)后的高差等于高差观测值加改正数,即 (4-8) (4-9) 也称为高差平差值。高程平差值为: 如图4-11中,已知水准点A、B的高程分别为48、895m、45、835m,则＝－0、009m。其具体计算见表4-5。 图4-11 附合水准路线 表4-5 附合水准测量路线高程平差计算表 点号距离测站数高差中数改正数 改正后高 差 高程平差 值 备注 1 2 3 4 5 6 7 8 A m m mm m 48、895 75、0 1 +0、832 +1 +0、833 1 49、728 74、9 1 -0、074 +1 -0、073 2 49、655 75、2 1 -0、140 +2 -0、138 3 49、517 53、2 1 -0、174 +1 -0、173 4 49、344 87、4 1 -2、217 +2 -2、215 5 47、129 92、7 1 -1、296 +2 -1、294 B 45、835 ,高差容许值
实验一_闭合水准路线 测量
实验一闭合水准路线测量 一、目的与要求 1．了解DS3型水准仪（自动安平水准仪）各部件的名称及作用。 2．练习水准仪的安置、粗平、瞄准、精平与读数。 3．测量地面两点间的高差。 4．掌握路线水准测量的观测、记录和检核的方法。 5．掌握水准测量的闭合差调整及推求待定点高程的方法。 二、计划与设备 1．实验安排3 ~ 4学时，实验小组由4~ 5人组成。 2．实验设备为每组自动安平水准仪一台，水准尺2根，记录板1块，记录表格。 3．实验场地选定一条闭合（或附合）水准路线，其长度以安置3~6个测站为宜，中间设待定点B、C。4．从已知水准点A出发，水准测量至B、C点，然后再测至A点（或另一个水准点）。根据已知点高程（或假定高程）及各测站的观测高差，计算水准路线的高差闭合差，并检查是否超限。如外业精度符合要求，对闭合差进行调整，求出待定点B、C的高程。各测站的操作可以轮流进行，其余同学必须确认操作及读数结果，各自记录、计算在记录表中。 三、方法与步骤 1．背离已知点方向为前进方向，第1测站安置水准仪在A点与待测点之间，前、后距离大约相等，其视距约为20～40米，粗略整平水准仪。 2．操作程序是后视A点上的水准尺，精平，用中丝读取后尺A读数，记入实验表中。前视待测点1上的水准尺，精平并读数，记入表中。然后立即计算该站的高差。 3．迁至第2测站，继续上述操作程序，直到最后回到A点（或另一个已知水准点）。 4．根据已知点高程及各测站高差，计算水准路线的高差闭合差，并检查高差闭合差是否超限，其限差公式为： 平地（mm） 或山地（mm） 式中：n ——测站数 L ——水准路线的长度，以km为单位。 5．若高差闭合差在容许范围内，则对高差闭合差进行调整，计算各待定点的高程。 四、注意事项 1．在每次读数之前，要消除视差，并使符合水准气泡严格居中。 2．在已知点和待定点上不能放置尺垫，但在松软的转点必须用尺垫，在仪器迁站时，前视点的尺垫不能移动。 3．弄清每一个测站的前视点、后视点、前视读数、后视读数、转点、中间点的概念，不要混淆。
闭合导线平差计算步骤： 1、绘制计算草图。在图上填写已知数据和观测数据。 2、角度闭合差的计算与调整 （1）计算闭合差： （2）计算限差：（图根级） （3）若在限差内，则按平均分配原则，计算改正数： （4）计算改正后新的角值： 3、按新的角值，推算各边坐标方位角。 4、按坐标正算公式，计算各边坐标增量。 5、坐标增量闭合差的计算与调整 （1）计算坐标增量闭合差。有： 导线全长闭合差： 导线全长相对闭合差: （2）分配坐标增量闭合差 若 K<1/2000 （图根级），则将、以相反符号，按边长成正比分配到各坐标增量上去。并计算改正后的坐标增量。
6、坐标计算 根据起始点的已知坐标和经改正的新的坐标增量，来依次计算各导线点的坐标。 [ 例题 ] 如图所示闭合导线，试计算各导线点的坐标。 计算表格见下图：

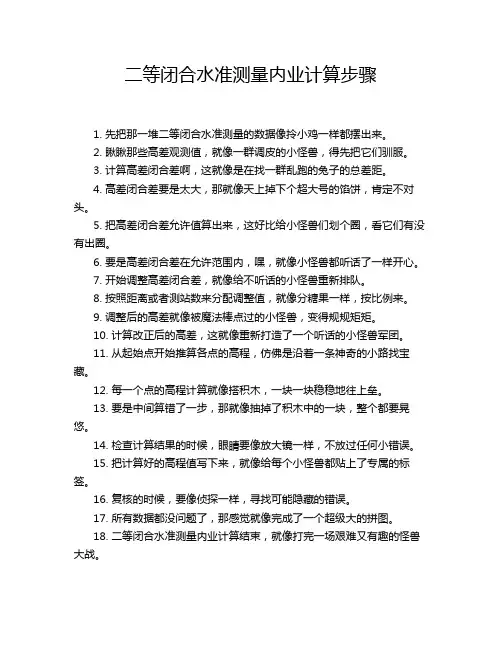

闭合水准路线内业计算的步骤： (1) 填写观测数据 (2) 计算高差闭合差 h f =∑h ，若h f ≤容h f 时，说明符合精度要求，可以进行高差闭合差的调整；否则，将重新进行观测。 (3) 调整高差闭合差 各段高差改正数： i h i i h i L L f V n n f V ·· ∑-= ∑-= 或 各段改正高差： i i i V h h +=改 (4) 计算待定点的高程 闭合差(ｆh ) 水准路线中各点间高差的代数和应等于两已知水准点间的高差。若不等两者之差称为闭合差 高差闭合差的计算 .支水准路线闭合差的计算方法 .附合水准路线闭合差的计算方法 .闭合水准路线闭合差的计算方法 高差闭合差容许值 （n 为测站数，适合山地） (L 为测段长度，以公里为单位，适合平地) 水准测量中，消除闭合差的原则一般按距离或测站数成正比地改正各段的观测高差

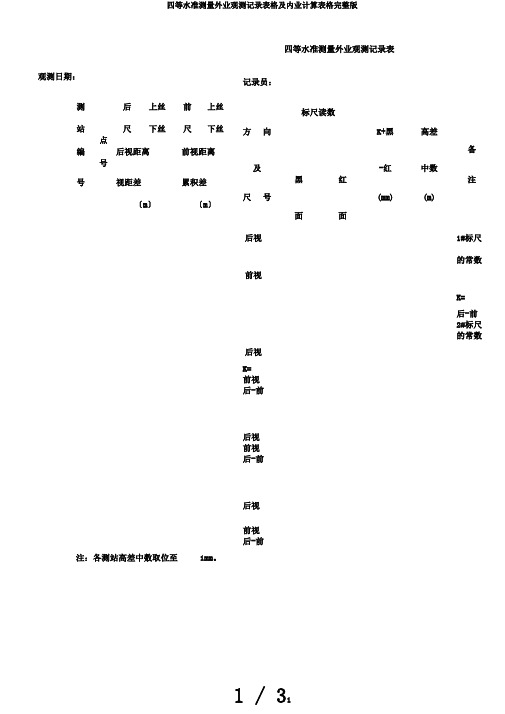

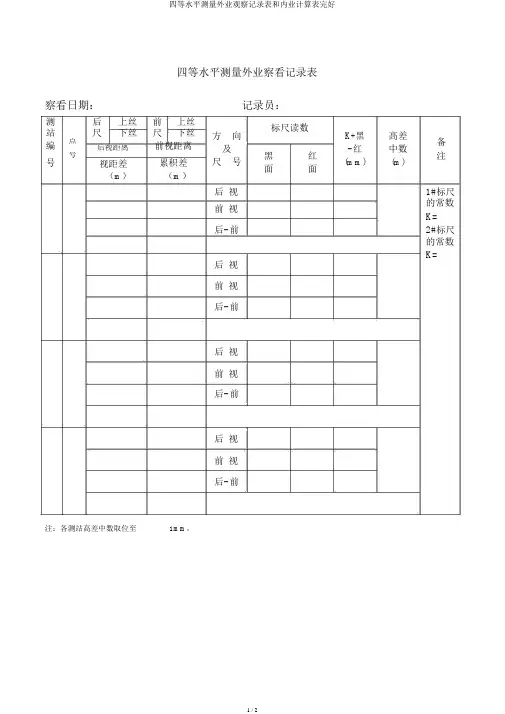

Bruce Li 诚交天下友！ 加博友关注他 最新日志 ?引用引用新郎的搞笑致辞 ?建造师 ?项目经理的任职资格 ?引用 18种常见室内植物的功 ?引用工作中的幽默感 ?应聘日记感想 该作者的其他文章 博主推荐 相关日志 随机阅读 首页推荐 ?街拍“大宋”美女游郑州 ?为毛泽东看病的六大御医 ?3种易被小三勾引的男人 ?俄监狱举办选美大赛 ?我在美国野外露营装备 ?韩女星遗书曝被迫卖身 更多>> 对“推广广告”提建议 三、四等水准测量记录手簿 测回法测水平角记录手簿 闭合水准路线测量成果计算表建筑人生2007-12-29 21:51:08 阅读390 评论0 字号：大中小订阅
闭合水准路线测量成果计算表 点号 路线长 度 测站 数 实测高 差 改正 数 改正后高 差 高程 备注L(km) hi hi(m) vi(m m) hi(m) Hi(m) N18 42.190 1 +0.084 -2 +0.082 103.6 95 N18点 高程已知 BC1 103.7 77 41.699 2 +0.460 -2 +0.458 BC2 104.2 35 62.302 3 +0.413 -2 +0.411 BC3 104.6 46 51.040 4 +0.181 -2 +0.179 BC4 104.8 25 51.802 5 +1.466 -2 +1.464 BC5 106.2 89 15.526 6 +2.6830 -2 +2.681 BC6 108.9 70 34.015 7 +2.817 -2 +2.815 BC7 111.7 85 37.600 8 -0.263 -2 -0.265 BC8 111.5 20 66.372 9 -2.266 -2 -2.268 BC9 109.2 52 46.432 10 -2.201 -2 -2.203 BC10 107.0 49 43.581 11 -1.610 -2 -1.612 BC11 105.4 37 43.989 12 -1.780 -2 -1.782 BC12 103.6 55 41.184 13 +0.042 -2 +0.040 N18 103.6 95 ∑577.732 +0.026 -26 0
一、水准测量内业的方法： 水准测量的内业即计算路线的高差闭合差，如其符合要求则予以调整，最终推算出待定点的高程。 1.高差闭合差的计算与检核 附合水准路线高差闭合差为： ＝－() (2-8) 闭合水准路线高差闭合差为： ＝(2-9) 为了检查高差闭合差是否符合要求，还应计算高差闭合差的容许值（即其限差）。一般水准测量该容许值规定为 平地＝mm 山地＝mm (2-11) 式中，―水准路线全长，以km为单位；―路线测站总数。 2.高差闭合差的调整 若高差闭合差小于容许值，说明观测成果符合要求，但应进行调整。方法是将高差闭合差反符号，按 与测段的长度(平地)或测站数(山地)成正比，即依下式计算各测段的高差改正数，加入到测段的高差观测值中：⊿= -(平地) ⊿= -(山地)
式中，―路线总长；―第测段长度(km) (＝1、2、3．．．)； ―测站总数；―第测段测站数。 3.计算待定点的高程 将高差观测值加上改正数即得各测段改正后高差： hi改=hi+⊿h i i＝1，2，3，…… 据此，即可依次推算各待定点的高程。
如上所述，闭合水准路线的计算方法除高差闭合差的计算有所区别而外，其余与附合路线的计算完全相同。 二、举例 1.附合水准路线算例 下图2-18所示附合水准路线为例，已知水准点A、B和待定点1、2、3将整个路线分为四个测段。 表2-2 附合水准路线计算 测段号点 名 测 站数 观测 高差/m 改正 数/m 改正后 高差/m 高程 /m 备 注 1 2 3 4 5 6 7 8 1 BM 1 8 +8.36 4 － 0.014 +8.350 39.833 1 48.183 2 3 －1.433 － 0.005 － 1.438 2 46.745
建筑工程测量中高差闭合差的计算与调整 摘 要：在高程控制测量中，可以通过计算高差闭合差来检核观测成果的质量。而高差闭合差这一概念,在建筑工程测量的实际应用中容易混淆。文章从高差闭合差计算、调整和高程计算三个方面入手, 给出了对高差闭合差理解的思路，以及在控制测量中高差闭合差平差的新方法。经实践验证，有益于工作效率的提高。 关键词：水准测量；高差闭合差；平差 0 前言 在建筑工程测量中，当待测点距已知点较远时，必须进行高程控制测量。高程测量的方法有多种，其中水准测量是精确测量地面点高程的主要方法，在实际工作中应用十分广泛。 沿线布设临时水准点，从已知点出发，沿闭合路线、附合路线、支路线等三种路线进行水准测量，三种水准路线的区别见表1。由于支水准路线缺乏检核条件，规定在支水准路线中必须进行往返测量。这样，在三种水准路线中，终点都是已知点。 表1 水准路线的区别 水准路线 起点 终点 起点与终点的位置 备注 闭合水准路线 BM1 BM1 相同 环线 附合水准路线 BM1 BM2 不相同 支水准路线 BM1 BM1 相同 沿原路线返回。如： BM1→1→2→3→4→3→2→1→BM1 由于仪器（工具）误差、观测误差、外界条件的影响等测量误差的存在，在水准测量中不可避免地会出现测量误差。当待测点距已知点较远时，经过多测站的观测后，在待测点上必然积累了一定的误差，这些误差的多少只有通过多余观测才可得知。 多余观测在这里体现为对终点进行观测。用终点的实测高程与终点的理论高程去进行比较，从而得知产生了多少误差，这个误差就是高差闭合差。 对水准测量的成果进行检核，当测量误差在容许范围之内就必须对产生的测量误差，即高差闭合差进行调整，这就是控制测量中的平差。 1 高差闭合差的计算 在相关书目 [1]中，高差闭合差可以定义为：在控制测量中，实测高差的总和与理论高差的总和之间的差值，表示为∑∑-= 理测 h h f h 。 在外业时，可用该公式检验外业的质量，判断是否结束外业。三种水准路线计算高差闭合差所用的公式如下：
水准测量内业计算 一、水准测量内业的方法： 水准测量的内业即计算路线的高差闭合差，如其符合要求则予以调整，最终推算出待定点的高程。 1.高差闭合差的计算与检核 附合水准路线高差闭合差为： ＝－ () (2-8) 闭合水准路线高差闭合差为： ＝(2-9) 为了检查高差闭合差是否符合要求，还应计算高差闭合差的容许值（即其限差）。一般水准测量该容许值规定为 平地＝mm 山地＝mm (2-11) 式中，―水准路线全长，以km为单位；―路线测站总数。 2.高差闭合差的调整 若高差闭合差小于容许值，说明观测成果符合要求，但应进行调整。方法是将高差闭合差反符号，按与测段的长度(平地)或测站数(山地)成正比，即依下式计算各测段的高差改正数，加入到测段的高差观测值中： ⊿= -(平地) ⊿= - (山地) 式中，―路线总长；―第测段长度 (km) (＝1、2、3．．．)； ―测站总数；―第测段测站数。 3.计算待定点的高程 将高差观测值加上改正数即得各测段改正后高差：
h i改=hi+⊿h i i＝1，2，3，…… 据此，即可依次推算各待定点的高程。 如上所述，闭合水准路线的计算方法除高差闭合差的计算有所区别而外，其余与附合路线的计算完全相同。 二、举例 1.附合水准路线算例 下图2-18所示附合水准路线为例，已知水准点A、B和待定点1、2、3将整个路线分为四个测段。 表2-2 附合水准路线计算 测段号点名测站 数 观测高差 /m 改正数 /m 改正后高 差/m 高程/m 备注1 2 3 4 5 6 7 8 1 BM1 8 +8.364 －0.014 +8.350 39.833 1 48.183 2 3 －1.433 －0.005 －1.438 2 46.745 3 4 －2.745 －0.007 －2.752 3 43.993 4 5 +4.661 －0.008 +4.653 BM2 48.646
项目一闭合水准路线测量 一、目的与要求 1.了解水准仪各部件的名称及作用。 2.练习水准仪的安置、粗平、瞄准、精平与读数。 3.测量地面两点间的高差。 4.掌握路线水准测量的观测、记录和检核的方法。 5.掌握水准测量的闭合差调整及推求待定点高程的方法。 二、计划与设备 1.实训安排3~4学时，实训小组由6~7人组成。 2.实训设备为每组水准仪一台，水准尺2根，脚架1个，记录板1块，记录表格。 3.实训场地选定一条闭合水准路线，包含5个水准点，其中第一点（A点）作为已知点，每组点号不同。 4.从已知水准点A出发，水准测量至B、C、D、E点，然后再测至A点。根据已知点高程（或假定高程）及各测站的观测高差，计算水准路线的高差闭合差，并检查是否超限。如外业精度符合要求，对闭合差进行调整，求出待定点B、C、D、E的高程。各测站的操作可以轮流进行，其余同学必须确认操作及读数结果，各自记录、计算在记录表中。 三、方法与步骤 1.背离已知点方向为前进方向，第1测站安置水准仪在A点与B点之间，前、后距离大约相等，其视距约为20～40米，粗略整平水准仪。 2.后视A点上的水准尺，精平，用中丝读取后尺A读数，记入表中。前视B点上的水准尺，精平并读数，记入表中。然后立即计算该站的高差。 3.变换仪器高，重复第2步操作。两次测得的高差值相差不得超过5mm。 4.迁至第2测站，继续上述操作程序，直到最后回到A点。 5.根据已知点高程及各测站高差，计算水准路线的高差闭合差，并检查高差闭合差是否超限。 6.若高差闭合差在容许范围内，则对高差闭合差进行调整，计算各待定点的高程。 四、注意事项 1.在每次读数之前，要消除视差，并使符合水准气泡严格居中。 2.弄清每一个测站的前视点、后视点、前视读数、后视读数、转点、中间点的概念，不要混淆。 3.在路线水准测量过程中必须十分小心地测量转点的后视读数和前视读数并认真记录计算，一旦有错将影响后面的所有测量，造成后面全部结果错误。 4.分清测量路线、测段、测站的概念。每个测段、每个测站的记录和计算与路线水准测量的成果计算不要混淆。要搞清各自的计算步骤和计算公式。 5.水准尺一定要放在水准点上，不要直接放在地上。 5.每一站要变换仪器高度测2次。 7.粗平时先合拢脚架对其长度，再撑开脚架架在平地上；连接仪器，使三个脚螺旋位于中间，望远镜与视线等高；先固定一脚，移动另两脚，同时观察圆水准器，使气泡位于中心即可；然后调脚螺旋，注意同时同方向旋转。 8.精平时使用微倾螺旋，看长水准器（望远镜左侧），先看外面再看里面，每次观测长气泡都要调整，但此时不调脚螺旋，只调微倾螺旋。

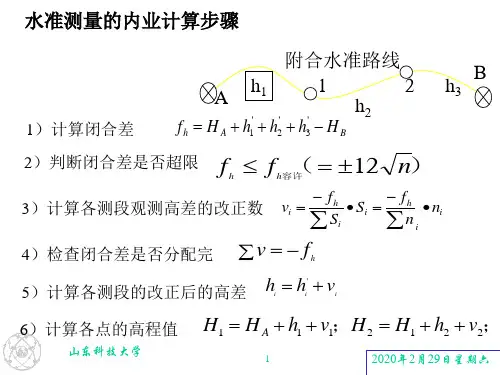

水准测量的内业计算步骤 5）计算各测段的改正后的高差 6）计算各点的高程值 4）检查闭合差是否分配完 12）判断闭合差是否超限 3）计算各测段观测高差的改正数 i i i v h h +=?3 221211?;??h H H h H H h H H B A +=+=+=；理论值=∑ h ?
导线内业计算步骤 1. 闭合导线内业计算 1）、绘制计算草图，在图上填写已知数据和观测数据。 2）、角度闭合差(angle closing error)的计算与调整。 （1）计算角度闭合差：?β=∑β测-∑β理= ∑β测-(n-2)?180o （2）计算限差： 当fβ≤fβ容时，可将闭合差反号平均分配到各观测角中，每个角度的改正值 检核： 改正后角值 调整后的内角总和应等于∑β理，即 检核： 3）、按新的角值，推算各边坐标方位角。 检核： 4）、按坐标正算公式，计算各边坐标增量。 5）、坐标增量闭合差计算与调整 ) ( " 40图根级 允 n f± = β n f V i / β - = β f V- = ∑ i V ?+ = 测 β β ()ο 180 2 ?? - = ∑n β 右 后 前 左 后 前 β α α β α α ? 180 ? 180 - + = + - = ο ο 理论值 推算值 α α= ? ? ? ? = ? ? = ? i i i i i i D y D x α α sin cos
（1）计算坐标增量闭合差： 因为闭合导线: ∑△X 理=0 ∑△ Y 理=0 导线全长闭合差: 导线全长相对闭合差 （2）分配坐标增量闭合差 若K<1/2000（图根级），则将fx 、fy 以相反符号，按边长成正比分配到各坐标增量上去。并计算改正后的坐标增量 检核： 改正后坐标增量为 检核： 6）、坐标计算 检核： 2.附合导线内业计算 附合导线与闭合导线的计算步骤基本相同。但由于几何条件不同，只是角度闭合差和坐标增量闭合差的计算方法有所不同，现叙述如下。以下图为例说明： ∑∑∑∑∑∑?=?-?=?=?-?=测 理 测测 理测y y y f x x x f y x 22 y x D f f f += 2000 1 1/1≤ =∑=∑=N f D D f K D D i x X D D f V i ∑-=?i y Y D D f V i ∑- =?Y Y X X f V f V -=∑-=∑??Yi i i Xi i i V Y Y V X X ??+?=?+?=???0?0?=?∑=?∑i i Y X i i i i i i Y Y Y X X X ???+=?+=后前后前理论值 推算值理论值推算值Y Y X ==X
建筑测量基本计算2水准测量内业计算一、水准测量内业的方法水准测量的内业即计算 路线的高差闭合差如其符合要求则予以调整最终推算出待定点的高程。 1 高差闭合差的计算与检核终端水准点的已知高程和经水准路线观测、推算的高程之差值称为高差闭合差。附合水准路线高差闭合差hf为hf 测h 始终HH 2-8 闭合水准路线高差闭合差为hf 测h 2-9 为了检查高差闭合差是否符合要求还应计算高差闭合差的容许值即其限差。一般水准测量该容许值规定为平地容hfL40mm 山地容hfn12mm 2-11 式中L―水准路线全长以km为单位n ―路线测站总数。 2.高差闭合差的调整若高差闭合差小于容许值说明观测成果符合要求 但应进行调整。方法是将高差闭合差反符号按与测段的长度平地或测站数山地成正比即依下 式计算各测段的高差改正数加入到测段的高差观测值中⊿ih -ihLLf 平地⊿ih -ihnnf 山地式中L―路线总长iL―第i测段长度km i1、2、3 n―测站总数in―第i测段测站数。 3.计算待定点的高程将高差观测值加上改正数即得各测段改正后高差hi改hi⊿h i i123……据此即可依次推算各待定点的高程。如上所述闭合水准路线的计算方法除高差闭合差的计算有所区别 而外其余与附合路线的计算完全相同。二、举例 1.附合水准路线算例下图1所示附合水准路线为例已知水准点A、B和待定点1、2、3将整个路线分为四个测段。图 1 附合水准路线测量成果示意图表2-2 附合水准路线计算测段号点名测站数观测高差/m 改正数/m 改正后高差/m 高程/m 备注 1 2 3 4 5 6 7 8 1 BM1 8 8.364 0.014 8.350 39.833 1 48.183 2 3 1.433 0.005 1.438 2 46.745 3 4 2.745 0.007 2.752 3 43.993 4 5 4.661 0.008 4.653 BM2 48.646 20 8.847 0.034 8.813 辅助计算hf 0.034m 容hf2012 54mm 1将点名、各测段测站数、各测段的观测 高差ih、已知高程数填入表2-2内相应栏目2、3、4、7如系平地测量则将测站数栏改为公 里数栏填入各测段公里数表内加粗字为已知数据。2进行高差闭合差计算hf 测h 始终HH 8.84748.64639.833 0.034m 由于图中标注了测段的测站数说明是山地观测因此依据总测站 数n计算高差闭合差的容许值为容hfn122012 54mm 计算的高差闭合差及其容许值填于表
实验一闭合水准路线测量 一、目的与要求 1．了解DS3型水准仪（自动安平水准仪）各部件的名称及作用。 2．练习水准仪的安置、粗平、瞄准、精平与读数。 3．测量地面两点间的高差。 4．掌握路线水准测量的观测、记录和检核的方法。 5．掌握水准测量的闭合差调整及推求待定点高程的方法。 二、计划与设备 1．实验安排3 ~ 4学时，实验小组由4~ 5人组成。 2．实验设备为每组自动安平水准仪一台，水准尺2根，记录板1块，记录表格。 3．实验场地选定一条闭合（或附合）水准路线，其长度以安置3~6个测站为宜，中间设待定点B、C。4．从已知水准点A出发，水准测量至B、C点，然后再测至A点（或另一个水准点）。根据已知点高程（或假定高程）及各测站的观测高差，计算水准路线的高差闭合差，并检查是否超限。如外业精度符合要求，对闭合差进行调整，求出待定点B、C的高程。各测站的操作可以轮流进行，其余同学必须确认操作及读数结果，各自记录、计算在记录表中。 三、方法与步骤 1．背离已知点方向为前进方向，第1测站安置水准仪在A点与待测点之间，前、后距离大约相等，其视距约为20～40米，粗略整平水准仪。 2．操作程序是后视A点上的水准尺，精平，用中丝读取后尺A读数，记入实验表中。前视待测点1上的水准尺，精平并读数，记入表中。然后立即计算该站的高差。 3．迁至第2测站，继续上述操作程序，直到最后回到A点（或另一个已知水准点）。 4．根据已知点高程及各测站高差，计算水准路线的高差闭合差，并检查高差闭合差是否超限，其限差公式为： 平地（mm） 或山地（mm） 式中：n ——测站数 L ——水准路线的长度，以km为单位。 5．若高差闭合差在容许范围内，则对高差闭合差进行调整，计算各待定点的高程。 四、注意事项 1．在每次读数之前，要消除视差，并使符合水准气泡严格居中。 2．在已知点和待定点上不能放置尺垫，但在松软的转点必须用尺垫，在仪器迁站时，前视点的尺垫不能移动。 3．弄清每一个测站的前视点、后视点、前视读数、后视读数、转点、中间点的概念，不要混淆。
闭合导线平差计算步骤 ： 1、绘制计算草图。在图上填写已知数据和观测数据。 2、角度闭合差的计算与调整 （1）计算闭合差： （2）计算限差： （图根级） （3）若在限差内，则按平均分配原则，计算改正数： （4）计算改正后新的角值： 3、按新的角值，推算各边坐标方位角。 4、按坐标正算公式，计算各边坐标增量。 5、坐标增量闭合差的计算与调整 （1）计算坐标增量闭合差。有： 导线全长闭合差： 导线全长相对闭合差: （2）分配坐标增量闭合差 若K<1/2000（图根级），则将 、 以相反符号，按边长成正比分配到各坐标增 量上去。并计算改正后的坐标增量。 6、坐标计算 根据起始点的已知坐标和经改正的新的坐标增量，来依次计算各导线点的坐标。 [例题]如图所示闭合导线，试计算各导线点的坐标。 计算表格见下图： 闭合水准路线内业计算的步骤： ???(1)填写观测数据 ???(2)计算高差闭合差 ?????? h f =∑h ，若h f ≤容h f ?时，说明符合精度要求，可以进行高差闭合差的调整；否则，将 重新进行观测。 ???(3)调整高差闭合差
???????各段高差改正数： ?????? i h i i h i L L f V n n f V ·· ∑-=∑-=或 ??????各段改正高差： ?????? i i i V h h +=改 ????(4)计算待定点的高程 闭合差(ｆh ) 水准路线中各点间高差的代数和应等于两已知水准点间的高差。若不等两者之差称为闭合差 高差闭合差的计算 .支水准路线闭合差的计算方法 .附合水准路线闭合差的计算方法 .闭合水准路线闭合差的计算方法 高差闭合差容许值 （n 为测站数，适合山地） (L 为测段长度，以公里为单位，适合平地) 水准测量中，消除闭合差的原则一般按距离或测站数成正比地改正各段的观测高差 改正数 每公里改正数 各测段的改正数 每一站改正数 各测段的改正数 计算的基本步骤
水准测量教案 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
******************学院 教案章节首页 授课班级：第三章计4 学时

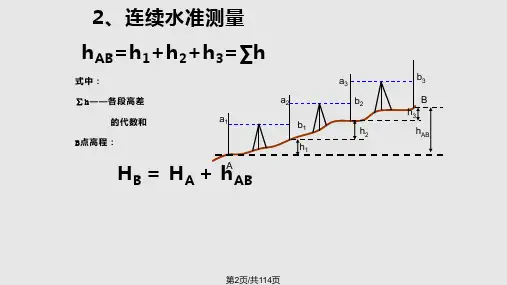

第三章 水准测量 高程测量（Height Measurement ）的概念 根据已知点高程，测定该点与未知点的高差，然后计算出未知点的高程的方 法。 即： H 未=H 已+h 高程测量的方法分类 按使用的仪器和测量方法分为： 水准测量(leveling) ：精度最高。 三角高程测量(trigonometric leveling)：利用经纬仪测量倾角再按三角函数解算出测点高程的方法。适用于山区。 气压高程测量(air pressure leveling)：根据大气压力随地面高程变化而改变的原理，用气压计测定测点高程的方法，精度最低。 GPS 测量。(GPS leveling)：利用GPS 测定测点的高程。所测高程是大地高。 大地高：从一地面点沿过此点的地球椭球面的法线到地球椭球面的距离 水准测量的原理 一． 基本原理 水准测量的原理是利用水准仪提供的“水平视线”，测量两点间高差，从而 由已知点高程推算出未知点高程。 a ——后视读数 A ——后视点 b ——前视读数 B ——前视点 1．A 、B 两点间高差：AB B A h H H a b =-=- 2．测得两点间高差h AB 后，若已知 A 点高程 H A ，则可得 B 点的高程。 3．视线高程： i A B H H a H b =+=+ 4．转点 TP(turning point)的概念。 结论：A 、B 两点间的高差h AB 等于后视读数之和减去前视读数之和。 注意： A ：高差的符号有正有负。当高差为正值时，表示前视点 B 高于后视点A ；当高差为负时，表示前视点B 低于后视点A 。
