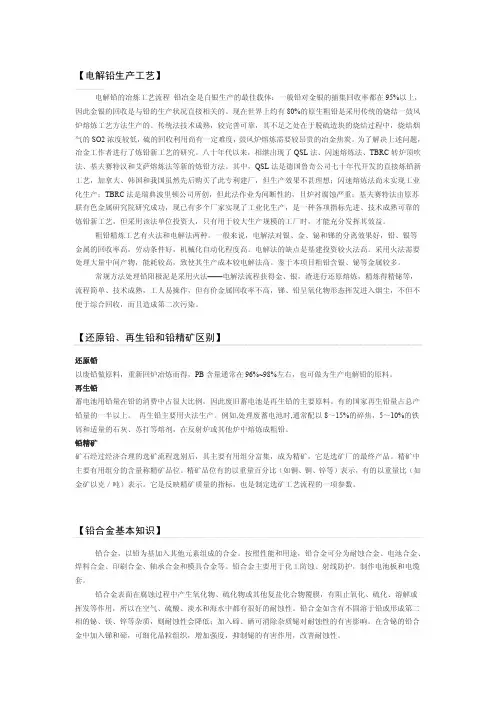

【电解铅生产工艺】
电解铅的冶炼工艺流程铅冶金是白银生产的最佳载体：一般铅对金银的捕集回收率都在95%以上，因此金银的回收是与铅的生产状况直接相关的。现在世界上约有80%的原生粗铅是采用传统的烧结一鼓风炉熔炼工艺方法生产的。传统法技术成熟，较完善可靠，其不足之处在于脱硫造块的烧结过程中，烧结烟气的SO2浓度较低，硫的回收利用尚有一定难度，鼓风炉熔炼需要较昂贵的冶金焦炭。为了解决上述问题，冶金工作者进行了炼铅新工艺的研究。八十年代以来，相继出现了QSL法、闪速熔炼法、TBRC转炉顶吹法、基夫赛特汉和艾萨熔炼法等新的炼铅方法。其中，QSL法是德国鲁奇公司七十年代开发的直接炼铅新工艺，加拿大、韩国和我国虽然先后购买了此专利建厂，但生产效果不甚理想；闪速熔炼法尚未实现工业化生产；TBRC法是瑞典波里顿公司所创，但此法作业为间断性的，且炉衬腐蚀严重；基夫赛特法由原苏联有色金属研究院研究成功，现已有多个厂家实现了工业化生产，是一种各项指标先进、技术成熟可靠的炼铅新工艺，但采用该法单位投资大，只有用于较大生产规模的工厂时，才能充分发挥其效益。

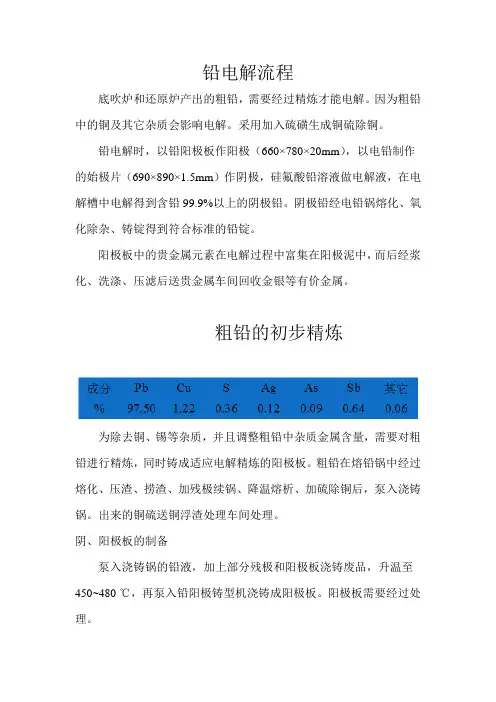

粗铅精炼工艺有火法和电解法两种。一般来说，电解法对银、金、铋和锑的分离效果好，铅、银等金属的回收率高，劳动条件好，机械化自动化程度高。电解法的缺点是基建投资较火法高。采用火法需要处理大量中间产物，能耗较高，致使其生产成本较电解法高。鉴于本项目粗铅含银、铋等金属较多。
常规方法处理铅阳极泥是采用火法——电解法流程获得金、银，渣进行还原熔炼，精炼得精铋等，流程简单、技术成熟，工人易操作，但有价金属回收率不高，锑、铅呈氧化物形态挥发进入烟尘，不但不便于综合回收，而且造成第二次污染。
【还原铅、再生铅和铅精矿区别】
还原铅
以废铅做原料，重新回炉冶炼而得，PB含量通常在96%~98%左右，也可做为生产电解铅的原料。
再生铅
蓄电池用铅量在铅的消费中占很大比例，因此废旧蓄电池是再生铅的主要原料。有的国家再生铅量占总产铅量的一半以上。再生铅主要用火法生产。例如,处理废蓄电池时,通常配以8～15%的碎焦，5～10%的铁屑和适量的石灰、苏打等熔剂，在反射炉或其他炉中熔炼成粗铅。
铅精矿
矿石经过经济合理的选矿流程选别后，其主要有用组分富集，成为精矿，它是选矿厂的最终产品。精矿中主要有用组分的含量称精矿品位。精矿品位有的以重量百分比（如铜、铜、锌等）表示，有的以重量比（如金矿以克／吨）表示。它是反映精矿质量的指标，也是制定选矿工艺流程的一项参数。

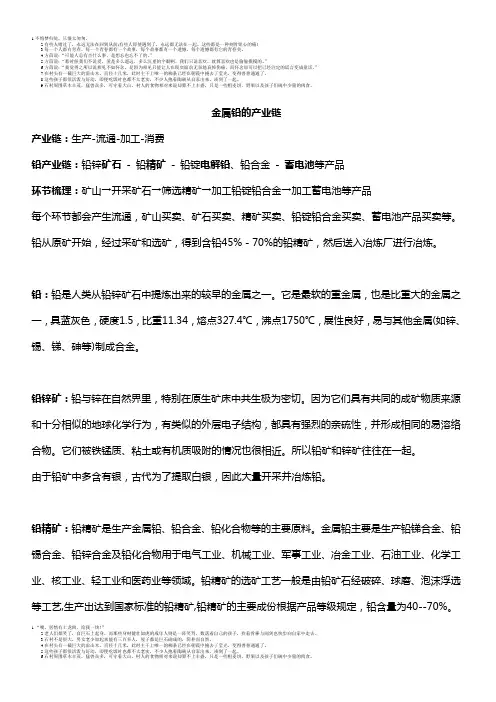

【铅合金基本知识】
铅合金，以铅为基加入其他元素组成的合金。按照性能和用途，铅合金可分为耐蚀合金、电池合金、焊料合金、印刷合金、轴承合金和模具合金等。铅合金主要用于化工防蚀、射线防护，制作电池板和电缆套。
铅合金表面在腐蚀过程中产生氧化物、硫化物或其他复盐化合物覆膜，有阻止氧化、硫化、溶解或挥发等作用，所以在空气、硫酸、淡水和海水中都有很好的耐蚀性。铅合金如含有不固溶于铅或形成第二相的铋、镁、锌等杂质，则耐蚀性会降低；加入碲、硒可消除杂质铋对耐蚀性的有害影响。在含铋的铅合金中加入锑和碲，可细化晶粒组织，增加强度，抑制铋的有害作用，改善耐蚀性。
铅合金熔点低（在327℃以下）、流动性好，凝固收缩率小，熔损少，重熔时成分变化小，可铸造形状复杂、轮廓清晰的器件，广泛应用于铸造铅字和制作模型等。铅锡锑合金用于印刷工业上已有五百多年的历史。制作模型和铸字用的铅合金，所含的锑起提高硬度和强度、降低凝固收缩率的作用；所含的锡起提高流动性和轮廓清晰度的作用。利用熔点低的铅合金作模型材料，制作工艺简便，且有一定的使用寿命，对产品更改及模型翻新非常便利。
铅合金的变形抗力小，铸锭不需加热即可用轧制、挤压等工艺制成板材、带材、管材、棒材和线材，且不需中间退火处理。铅合金的抗拉强度为3～7kgf/mm2，比大多数其他金属合金低得多。锑是用于强化基体的重要元素之一，仅部分固溶于铅，既可用于固溶强化，又能用于时效强化；但如果含量过高，会使铅合金的韧性和耐蚀性变坏。从综合性能考虑，铅合金用于制作化工设备、管道等耐蚀构件时，以含6%左右为宜；用于制作连接构件时，以含锑8%～10%为好。铅锑合金加入少量的铜、砷、银、钙、碲等，可增加强度，称为硬铅。由于铅合金的剪切、蠕变强度低，在一定的载荷和滚动切变作用下，铅合金易于变形并减薄成为箔状；且铅合金的自润性、磨合性和减震性好，噪声小，因而是良好的轴承合金。铅基轴承合金和锡基轴承合金统称为巴氏合金，可制作高载荷的机车轴承。含砷高达2.5%～3%的铅合金，适于制作高载荷、高转速、抗温升的重型机器轴承。
铅合金具有不易被X和γ射线穿透的特性，可作放射性工作的防护材料。铅合金的烟尘有毒，熔铸时要有良好的防护措施。
【各种电动车电池特点】
目前市场上电动自行车使用的电池品种很多。除了使用量最大的阀控密封式铅酸蓄电池以外，还有镍氢电池、镍镉电池、锂离子电池、锌空电池等等。这些蓄电池都具有各自独特的优点，以下我们就来分别认识一下各电池的特性与功用。铅酸电池
其中，以铅酸蓄电池为数量最多。铅酸蓄电池的价格最低，也最常用，中国是全世界铅酸蓄电池最大的生产国。其含污染的成分比较少，可回收性好。缺点是比容小。也就是说，在同样的容量下，电池重量和体积都大。目前的铅酸蓄电池基本上是由浮充类型的电池发展而来的。浮充电池不适应快速充电和大电流放电，虽然技术人员的花费了大量的心血进行了卓有成效的改进，可以进入实用了，但是其寿命还是非常不理想的。胶体电池
胶体电池属于铅酸蓄电池的一种发展分类，最简单的做法，是在硫酸中添加胶凝剂，使硫酸电液变为胶态。电液呈胶态的电池通常称之为胶体电池。广义而言，胶体电池与常规铅酸电池的区别不仅仅在于电液改为胶凝状。例如非凝固态的水性胶体，从电化学分类结构和特性看同属胶体电池。又如在板栅中结附高分子材料，俗称陶瓷板栅，亦可视作胶体电池的应用特色。近期已有实验室在极板配方中添加一种靶向偶联剂，大大提高了极板活性物质的反应利用率，据非公开资料表明可达到70wh/kg的重量比能量水平，这些都是现阶段工业实践及有待工业化的胶体电池的应用范例。
胶体电池与常规铅酸电池的区别，从最初理解的电解质胶凝，进一步发展至电解质基础结构的电化学特性研究，以及在板栅和活性物质中的应用推广。其最重要的特点为：用较小的工业代价，沿已有150年历史的铅酸电池工业路子制造出更优质的电池，其放电曲线平直，拐点高，比能量特别是比功率要比常规铅酸电池大20%以上，寿命一般也比常规铅酸电池长一倍左右，高温及低温特性要好得多。
镍氢电池镍氢电池的比容比铅酸蓄电池好很多，单体电池的寿命也比较好，其大电流充放电特性也比铅酸蓄电池好。问题是镍氢电池串连电池组的管理问题比较多，一旦发生过充电以后，就会形成单体电池隔板熔化的问题，导致整组电池迅速失效。所以，国产的镍氢电池的关键技术问题还是充电器和电池管理系统的问题，而这个问题还没有引起各个电池制造商和车厂足够的重视。所以，镍氢电池的发展收到很大的制约。镍镉电池镍镉电池的大电流特性比镍氢电池好，其抗过充电特性也比镍氢电池好，中国又是世
界上镍镉电池的生产大国。一些人提出镉污染的问题，中国现在还在大量的向欧洲出口镍镉电池及其应用产品，欧洲到2006年才开始限制。据中央电视台播放的消息，神州五号还是采用镍镉电池的。这是其相对比较高的可靠性的优点使该品种电池还在应用与宇航设备上。这样看，电动自行车方面过早的使镍镉电池退出应用是否有一些过激?而镍镉电池的成本和充电器的成本都明显低于镍氢电池，只要回收处理好了，还是应该保留这个电池品种的。
锂离子电池
锂离子电池的比容要好于镍氢电池，对于同样容量的铅酸蓄电池来说，锂离子电池的重量相当于一台笔记本电脑，这样老弱妇孺就都可以使用了。其寿命也可以比镍氢电池做得好。目前的手机电池基本上都是采用这种电池。锂电池的内阻相对比较大，在电动自行车上使用会出现电池即将完全放电的时候感觉车的动力不足。锂离子电池更主要的问题是在过充电和过放电状态电池会发生爆炸，手机电池都是使用的单体电池，再经过良好的保护电路来配合使用，基本上杜绝了电池爆炸的问题。而在电动自行车上使用，必须要使用串连电池组，而串连电池组的保护电路的复杂程度远远超过单体电池的保护电路，其材料成本也大大增加。目前一个良好的锂电池保护电路的成本接近电池本身的价格。而聚合物锂电池的爆炸杀伤力低于锂离子电池，但是，也存在着爆炸和燃烧的可能性。这也是与锂离子电池一样需要解决问题的。
锌空电池
锌空电池以其比容大、污染小而著称于世。电池采用换电的方法，更新电池锌板。更换一次锌板可以使用160公里到220公里。上海已经在全国率先垂范的开展了锌空电池在电动自行车方面的应用，在全市设立了数十个换电网点，开创了锌空电池在电动自行车方面应用的先河。其局限性是：暂时还无法在上海以外的地方开展应用试验，同时其使用成本也是铅酸蓄电池的数倍。如果，再进一步扩大其应用范围，有进一步降低使用成本的可能性。
铅晶蓄电池高性能环保产品新一代的绿色能源，天地之光铅晶电池是国重点支持的高科技产品，和传统的铅酸电池相比较，除了具有价格低廉，应用范围广泛外更因为其独特的配方和工艺使产品有了较大的突破，极高的性价比源自其可靠的内在质量，由于充电后电池内的电解液转变成为固体的硅酸盐，所以不可能存在液体的泄漏，近千次的充放电保证了使用的需要，因此作为铅酸电池的换代产品，有着十分广泛的市场。
铅晶电池应用的是专有技术，产品所采用的高导硅酸盐电解质是传统铅酸电池电解质的变革性改型，无酸雾内化成工艺是定型工艺的革新。这些技术工艺均属国内外首创，使产品在生产、使用及废弃物中都不存在污染问题，更符合环保要求。由于铅晶电池用硅酸盐取代硫酸溶液作电解质，从而克服了传统铅酸电池寿命短，不能大电流充放点的一系列缺点，更加符合动力电池的必备条件。铅晶电池必将对动力电池领域产生巨大的推动作用
【铅酸蓄电池简介】
铅酸蓄电池
定义：电极主要由铅及其氧化物制成，电解液是硫酸溶液的一种蓄电池。
英语：Lead-acidbattery
荷电状态下，正极主要成分为二氧化铅，负极主要成分为铅；放电状态下，正负极的主要成分均为硫酸铅。
电极反应式为：
充电：2PbSO4+2H2O＝PbO2+Pb+2H2SO4（电解池）
阳极：PbSO4+2H2O－2e－===PbO2+4H++SO42－
阴极：PbSO4+2e－===Pb+SO42－
放电：PbO2+Pb+2H2SO4＝2PbSO4+2H2O（原电池）
负极：Pb+SO42－－2e－===PbSO4
正极：PbO2+4H++SO42－+2e－===PbSO4+2H2O
法国人普兰特（G.Plante）于1859年发明铅酸蓄电池，已经历了近150年的发展历程，铅酸蓄电池在理论研究方面，在产品种类及品种、产品电气性能等方面都得到了长足的进步，不论是在交通、通信、电力、军事还是在航海、航空各个经济领域，铅酸蓄电池都起到了不可缺少的重要作用。根据铅酸蓄电池结构与用途区别，粗略将电池分为四大类：
（1）起动用铅酸蓄电池；
（2）动力用铅酸蓄电池；
（3）固定型阀控密封式铅酸蓄电池；
（4）其它类，包括小型阀控密封式铅酸蓄电池，矿灯用铅酸蓄电池等。
铅酸蓄电池在制造方法可以分为：浇铸板栅和拉网板栅以及铅布板栅等。
在维护方面可以分为：全免维护、少维护、干荷电等。
在焊接方面可以分为：铸焊和手工焊等。
我们常用的铅酸蓄电池主要分为三类,分别为普通蓄电池、干荷蓄电池和免维护蓄电池三种。
1）普通蓄电池；普通蓄电池的极板是由铅和铅的氧化物构成，电解液是硫酸的水溶液。它的主要优点是电压稳定、价格便宜；缺点是比能低(即每公斤蓄电池存储的电能)、使用寿命短和日常维护频繁。
2）干荷蓄电池：它的全称是干式荷电铅酸蓄电池，它的主要特点是负极板有较高的储电能力，在完全干燥状态下，能在两年内保存所得到的电量，使用时，只需加入电解液，等过20—30分钟就可使用。
3）免维护蓄电池：免维护蓄电池由于自身结构上的优势，电解液的消耗量非常小，在使用寿命内基本不需要补充蒸馏水。它还具有耐震、耐高温、体积小、自放电小的特点。使用寿命一般为普通蓄电池的两倍。市场上的免维护蓄电池也有两种：第一种在购买时一次性加电解液以后使用中不需要维护(添加补充液)；另一种是电池本身出厂时就已经加好电解液并封死，用户根本就不能加补充液。
进口铅精矿计价方式 High quality manuscripts are welcome to download
铅冶炼企业可以将进口铅精矿和电解铅销售结合起来进行套期保值，即境外铅精矿采取点价或者期货套期保值，境内就进行相应数量的反向期货交易。 我国铅精矿进口现状 中国有色工业协会最新统计数据显示,2011年，我国累计进口铅精矿万金属吨，占总供应万吨的%，虽然进口铅精矿占比较2010年下降7个，但近年来铅冶炼产能持续扩张，增加了对原料的需求，而目前主产区云南因干旱缺水及矿品位下降，华北存在季节影响等因素均致国产铅精矿产量提升有限，因此冶炼产能仍会依赖进口铅精矿，只要沪伦比值合适，面向国外的询矿不会停止。 目前我国只有少数企业从国外市大量进口铅矿。 目前随着国内冶炼企业与国外大型矿山之间的联系越来越多，彼此间的信息透明度越来越大，国内生产企业为进一步降低生产成本，更倾向于与国外大型矿山直接联系；国外矿山也积极地在国内寻找代理商，以便和国内冶炼企业直接签订贸易合同。 铅精矿进口贸易流程 询盘贸易商、确定合同并敲定合同细节、交单、作价和最终价与交单价差价处理。其中买方作价的先决条件是点价权，在买方获得点价权以后，可以依照伦敦金属交易所（LME）铅3个月价格点价。（点价的基本单位是“手数”，一手为25吨，即最小的点价数量为25吨）
最终价与交单价差价处理如何处理呢当完成了交单和点价操作以后，如果交单价格和最后的点价价格不同，则会产生差价。卖方将按照最终点价情况确定最终结算金额，欠款方将差价金额电汇至对方指定账户。差价=点价金额-交单金额至此，合同全部执行完毕。 铅精矿进口定价及成本核算 铅精矿为初级产品，含有有价元素各不相同，国际贸易中常将其含有的铅、金、银等金属国际市场价格作为参考来确定铅精矿的进口价格。即：铅精矿价格=铅精矿中铅价格+铅精矿中银价。 因此，影响铅精矿进口定价的主要成本有：贵金属含量、进口数量、加工费、精炼费及回收率、装运期、到货期与报价期，付款方式等。 为规避进口中间复杂环节众多不确定因素，国内进口铅精矿成交方式一般为成本加保险费加运费（CIF）、船方不负担卸货费（FO），进口方不必为铅精矿到目的港前产生的一切装运费用买单。 综合以上可以看算出铅精矿的进口成本包括以下：铅精矿铅进口成本（元/金属吨）=（LME点价-加工费+CIF升贴水）（美元/金属吨）×汇率×（1+）×（1+进口关税）+装卸等杂费+国内运费。 点价及相关风险对应套保操作 铅精矿进口定价有3种基本方式：铅精矿固定价格定价方式；铅精矿固定费用（回收率）定价方式；铅精矿滑动定价方式。一般国际贸易中多采用LME点价或者“平均价-加工费+升贴水模式”来确定铅精矿的价格。
铝业有限公司 年产3万吨熔铸生产线 方案书
方案依据: 1）熔炼炉熔化原料为废铝原料，保温炉用于配置合金铝锭或者合金铝棒。 2）全厂车间配置4台15吨燃油熔铝炉（配蓄热式燃烧器）。 3）燃料为重油或者轮胎油。 4）熔炼车间占地面积为30米×60米 一、设备名称及数量： 1）3吨叉车2台 2）5吨叉车1台 3）5吨行车1台 4）炉前操作工具1批 5）15吨斜门拱顶方形炉（配蓄热式燃烧器）4台 6）铝渣处理设备1套 7）铝棒铸造机（含液压平台）1套 8）铝棒铸造模X套 9）铸造操作工具1批 10）铸造冷却系统1套 11）铸造深井1个 12）流槽X米 13）过滤箱1套 14）锯棒机1台 15）20米长铸锭机2套 16）自动叠锭机2套 17）在线除气设备1套 18）永磁搅拌器1套 19）除尘系统1套 二、熔铸车间设备价格： 1）3吨叉车（买方自备） 2）5吨叉车（买方自备） 3）5吨行车（买方自备）
4）炉前操作工具（买方自备） 5）15吨斜门拱顶方形炉（配蓄热式燃烧器）40万元/台，4台共160万元。 6）铝渣处理设备8万元/套 7）铝棒铸造机6.5万元/套 8）铝棒铸造模6万元/套。 9）铸造操作工具1.8万元/套 10）铸造冷却系统（买方自备） 11）铸造深井（买方自备） 12）流槽0.1万元/米 13）过滤箱3000元/套。 14）锯棒机1.1万元/台 15）20米长铸锭机18万元/套，2套共36万元。 16）自动叠锭机14万元/套，2套共28万元。 17）在线除气设备15万/套 18）永磁搅拌器38万/套 19）除尘系统（买方自备） 合计：熔铸车间设备投资约伍佰万元左右。 三、价格条件： 1．设备的价格包括设计、制造、安装和调试的费用。 2．此价格不包括税收及运输费。 3．设备基础不包括在该价格内。 四、技术附件： 蓄热式熔铝炉及保温炉 熔铝炉适用于再生金属熔炼行业，是将金属废铝或铝合金炉料放在熔池中，用燃烧火焰将其熔化，去除杂质，并进一步调整合金成分，达到工艺要求的成分标准和温度要求的熔炼炉。保温炉是将铝或铝合金溶液升温、保温、排气，以达到工艺要求的有色冶金炉。炉型有倾动式、固定式、矩形和圆形选择。炉膛温度要求1100℃，熔池容量一般在5～50吨之间。
XX铅锌矿优化选矿工艺 提高铅锌回收率工艺试验研究 摘要：针对XX铅锌矿原矿嵌布粒度致密复杂、对选矿回收率及精矿质量影响较大的特点，对磨矿溢流细度、药剂方案进行了试验考察，对MQG2200×3000球磨机进行了筒体衬板改造，找出了适宜该矿矿石性质的选矿工艺参数、工艺条件，使铅、锌综合回收率分别从以前的88.32%、93.17%提高到了93.64%、96.73，获得了较为满意的选别指标。 关健词：嵌布粒度；磨矿溢流细度；药剂方案；试验考察；回收率 XX铅锌矿是一个铅、锌多金属矿，该矿选矿厂自2005年11月底开始试车到2006年3月份，设备及人员、生产已基本调试正常，但在浮选上还存在指标不稳、波动较大等问题，主要是铅、锌精矿中的互含较高，这对产品质量及回收率影响较大。试车期间的综合选矿指标见表1。 表1 试生产期间的综合选矿指标(%)生产量150T/d~200T/d Pb、Zn 原矿铅精矿锌精矿回收率Pb 6.50 64.55 8.45 88.32 Zn 1.35 9.67 58.68 93.17 分析其原因主要是XX铅锌矿的矿石粒度嵌布性质比较复杂，其粒度性质是属于细粒、致密复杂嵌布性质，在试生产阶段，磨矿细度难以控制、掌握，浮选指标波动大，铅、锌精矿中互含较高（铅精矿中含锌9.67%，锌精矿中含铅8.45%），Pb回收率仅在88%左右，Zn 回收率仅在93%左右。对铅、锌精矿进作了砂光片镜下鉴定、分析，得出铅精矿总的粒度范围＜0.35mm，铅精矿中闪锌矿单体占30%，
连生体占70%，锌精矿中无铅的单体，主要是锌矿物与铅等矿物的连生体。这说明，铅、锌精矿互含高、回收率低的主要原因还是磨矿细度达不到浮选工艺要求，铅、锌未能充分单体解离。通过几个月的试生产，目前还未能找出磨矿细度、产量、浮选指标及综合经济效益之间的平衡参数。 其次是试车时，球磨机筒体衬板用的是橡胶衬板，生产量与磨矿细度之间的变化很明显，其均衡点不易控制；另外，在选矿药剂方面，还是沿用以前二里河铅锌矿的药剂方案，从试车情况看，此药剂方案不适合XX矿的矿石性质，必须通过药剂试验来找出合适本矿矿石性质的药剂方案。 因此，很有必要要进行选矿生产规模级的试验，找出适合的生产工艺及生产参数，来有效地指导XX矿选厂的生产。 1矿石性质 矿石矿物成份简单，金属矿物有10种，均为原生金属矿物，主要金属矿物有：闪锌矿、方铅矿、黄铁矿，次为黄铜矿、菱铁矿、黝铜矿、软锰矿、赤铁矿等含少量毒砂、硫锑铅矿。非金属矿物有10种为：方解石、铁白云石、白云石、石英，少量的伊利石、绢云母、石墨、绿泥石、蒙脱石、有机炭等。 1.1主要金属矿物 1.1.1 闪锌矿：黄棕、红棕和暗褐色，半金属或金刚光泽，条痕淡褐色，镜下呈灰白微带蓝色，内反射色为红棕、褐黄、黄白色。均质性。粒度大于0.074mm的占80－90％。在矿石中平均含量10％。
再生粗骨料生产工艺基本研究 摘要：本文分析整理了国内外再生粗骨料生产工艺，研 点，提出了与本地区地区实验室实验相适宜的再生粗骨料生 产工艺， 并选取不同来源、 不同强度再生粗骨料做实验分析， 为后续研究奠定基础。 Abstract ： This paper analyzes and compiles recycled coarse aggregate production technology at home and abroad ， studies the characteristics and using scope of different processes ， according to the regional characteristics of recycled aggregate in Ningxia ， proposes the suitable recycled coarse aggregate production technology ， and selects recycled coarse aggregates from different sources and different strength for experiment analysis ， to lay the foundation for future study. 关键词：再生粗骨料；生产工艺；破碎技术 Key words ： recycled coarse aggregate ； manufacturing process ；crushing technology 1006-4311（2015）33-0117-03 0 引言 究了不同工艺的特点、适用范围，根据宁夏再生 骨料 区域特 中图分类 口， 号： TU528 文献标识码： A 文章编号：
山东再生铝生产制造项目 申报材料 规划设计/投资分析/产业运营
承诺书 申请人郑重承诺如下： “山东再生铝生产制造项目”已按国家法律和政策的要求办理相关手续，报告内容及附件资料准确、真实、有效，不存在虚假申请、分拆、重复申请获得其他财政资金支持的情况。如有弄虚作假、隐瞒真实情况的行为，将愿意承担相关法律法规的处罚以及由此导致的所有后果。 公司法人代表签字： xxx科技公司（盖章） xxx年xx月xx日
项目概要 在工业用的结构金属中，铝的可回收性是最高的，再生效率也是最大的。由于铝的抗腐蚀性能高，除了某些铝制化工容器与装置外，铝产品在其使用期间基本不被腐蚀，几乎可以得到全部回收。且再生铝的实际生产能耗不超过电解铝能耗的5%。所以回收与再生废铝是一项效益巨大的节能工程。从2013年美国地质调查局发布数据显示，美国2012年再生铝量340万吨，其中53%来自生产过程产生的废弃边角料，47%来自含铝的废弃品；再生铝制品占整个铝消费市场总量的35%。 2016年我国铝消费量3161.5万吨，过去十年CAGR达到13.8%，未来我国铝消费仍将保持稳定增长态势，2020年我国铝消费总量将达到4300万吨，CAGR达到8%。 该再生铝项目计划总投资16465.34万元，其中：固定资产投资13442.86万元，占项目总投资的81.64%；流动资金3022.48万元，占项目总投资的18.36%。 达产年营业收入25291.00万元，总成本费用19106.23万元，税金及附加323.04万元，利润总额6184.77万元，利税总额7360.88万元，税后净利润4638.58万元，达产年纳税总额2722.30万元；达产年投资利润率37.56%，投资利税率44.71%，投资回报率28.17%，全部投资回收期5.05年，提供就业职位475个。
I C S77.120.60 D42 中华人民共和国国家标准化指导性技术文件 G B/Z39124 2020 铅精矿化学分析方法 锑含量的测定 硫酸铈滴定法 M e t h o d f o r c h e m i c a l a n a l y s i s o f l e a d c o n c e n t r a t e s D e t e r m i n a t i o no f a n t i m o n y c o n t e n t C e(S O4)2t i t r a t i o nm e t h o d 2020-10-11发布2021-09-01实施 国家市场监督管理总局
中华人民共和国 国家标准化指导性技术文件 铅精矿化学分析方法 锑含量的测定 硫酸铈滴定法 G B/Z39124 2020 * 中国标准出版社出版发行 北京市朝阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045)网址:w w w.s p c.o r g.c n 服务热线:400-168-0010 2020年10月第一版 * 书号:155066四1-65610
前言 本指导性技术文件按照G B/T1.1 2009给出的规则起草三 本指导性技术文件由中国有色工业协会提出三 本指导性技术文件由全国有色金属标准化技术委员会(S A C/T C243)归口三 本指导性技术文件起草单位:中华人民共和国连云港海关二株洲冶炼集团股份有限公司二深圳市中金岭南有色金属股份有限公司二云南驰宏锌锗股份有限公司二国家再生有色金属橡塑材料质量监督检验中心(安徽)二北矿检测技术有限公司二昆明冶金研究院二河南豫光金铅股份有限公司二山东恒邦冶炼股份有限公司二国标(北京)检验认证有限公司二西安汉唐分析检测有限公司二广东先导稀材股份有限公司二华南理工大学三 本指导性技术文件主要起草人:赵秀荣二王恒二姜郁二秦立俊二乔柱二郑丽霞二师世龙二程林二丁轶聪二陈殿耿二向德磊二周益二刘英波二黄萍二腰木拉二钱俊妃二孙伟嘉二刘春峰二杨伟二吴荣献二周君玲二张艳峰二栾海光二张力久二戴凤英二禄妮二向清华二朱赞芳二王安迪二王雪菲三 本指导性技术文件仅供参考三有关对本指导性技术文件的建议和意见,向国务院标准化行政主管部门反映三
废铝熔炼铝锭的工艺操 作规范 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
山东省新泰市铸友热处理设备有限公司再生铝熔炼工艺特点? 再生铝是以回收来的废铝零件或生产铝制品过程中的边角料以及废铝线等为主要原材料，经熔炼配制生产出来的符合各类标准要求的铝锭。这种铝锭采用回收废铝，而有较低的生产成本，而且它是自然资源的再利用，具有很强的生命力，特别是在当前科技迅猛发展，人民生活质量不断改善的今天，产品更新换代频率加快，废旧产品的回收及综合利用已成为人类持续发展的重要课题，再生铝生产也就是在这样的形式下应运而生并具有极好的前景。? 由于再生铝的原材料主要是废杂铝料，废杂铝中有废铝铸件（以Al-Si合金为主）、废铝锻件（Al-Mg-Mn、Al-Cu-Mn等合金）、型材（Al-Mn、Al-Mg等合金）废电缆线（以纯铝为主）等各种各样料，有时甚至混杂入一些非铝合金的废零件（如Zn、Pb合金等），这就给再生铝的配制带来了极大的不便。如何把这种多种成分复杂的原材料配制成成分合格的再生铝锭是再生铝生产的核心问题，因此，再生铝生产流程的第一环节就是废杂铝的分选归类工序。分选得越细，归类得越准确，再生铝的化学成分控制就越容易实现。? 废铝零件往往有不少镶嵌件，这些镶嵌件都是些以钢或铜合金为主的非铝件，在熔炼过程中不及时地扒出，就会导致再生铝成分中增加一些不需要的成分（如Fe、Cu等）因此，在再生铝熔炼初期，即废杂铝刚刚熔化时就必须有一道扒镶嵌件的工序（俗称扒铁工序）。把废杂铝零件中的镶嵌件扒出，扒得越及时、
越干净，再生铝的化学成分就越容易控制。扒铁时熔液温度不宜过高，温度的升高会使镶嵌件中的Fe、Cu元素溶入铝液。? 各地收集来的废杂铝料由于各种原因其表面不免有污垢，有些还严重锈蚀，这些污垢和锈蚀表面在熔化时会进入熔池中形成渣相及氧化夹杂，严重损坏再生铝的冶金质量。清除这些渣相及氧化夹杂也是再生铝熔炼工艺中重要的工序之一。采用多级净化，即先进行一次粗净化，调整成分后进行二级稀土精变，再吹惰性气体进一步强化精炼效果，可有效的去除铝熔液中的夹杂。? 废铝料表面的油污及吸附的水分，使铝熔液中含有大量气体，不有效的去除这些气体就使冶金质量大大下降，强化再生铝生产中的除气环节以降低再生铝的含气量是获得高质量再生铝的重要措施。? 再生铝原材料组成? 1、废杂铝来源? 目前我国再生铝厂利用的废杂铝主要来源于两方面，一是从国外进口的废杂铝，二是国内产生的废杂铝。? 进口废杂铝? 最近几年国内大量从国外进口废杂铝。就进口废杂铝的成分而言，除少数分 类清晰外大多数是混杂的。一般可以分为以下几大类：?
本技术介绍了一种再生混凝土，由以下重量份的原料制备而成：普通硅酸盐水泥20～40份、再生粗骨料100～120份、再生细骨料10～20份、粉煤灰5～15份、丙烯酰胺3～7份、铸石粉13～15份、可再分散性胶粉5～9份、核壳丙烯酸弹性乳液13～14份、高强仿钢丝纤维1.8～2.5份、木质素磺酸钠1～1.2份、三萜皂甙引气剂4～6份、丙烯酰氧乙基三甲基氯化铵5～8份、水30～40份、焦亚硫酸钠9～11份、水30～40份。本技术采用废弃混凝土再加工的方式获取再生粗骨料、再生细骨料，在充分实现废弃混凝土再利用的同时也解决了再生骨料强度低、密实度小、表面粗糙、多裂纹、颗粒间性质不均匀的缺陷。 技术要求 1.一种再生混凝土，其特征在于，由以下重量份的原料制备而成： 普通硅酸盐水泥20～40份、再生粗骨料100～120份、再生细骨料10～20份、粉煤灰5～15份、丙烯酰胺3～7份、铸石粉13～15份、可再分散性胶粉5～9份、核壳丙烯酸弹性乳液13～14份、高强仿钢丝纤维1.8～2.5份、木质素磺酸钠1～1.2份、三萜皂甙引气剂4～6份、丙烯酰氧乙基三甲基氯化铵5～8份、水30～40份、焦亚硫酸钠9～11份、水30～40份。 2.如权利要求1所述的一种再生混凝土，其特征在于，所述再生粗骨料为废弃混凝土破碎、磁选去除废金属、酯化物喷淋后制成的粒径为10-30mm的骨料颗粒。 3.如权利要求1所述的一种再生混凝土，其特征在于，所述再生细骨料通过以下步骤制备所得： 将废弃混凝土破碎后，倒入球磨机内，原料与球磨机中球石的质量比为5～7:1，球磨23～28小时，球磨机转速为33～37r/mi n，得浆料； 向浆料中加入浆料质量0.08～0.10倍的纳米二氧化硅，共混后，加热至水全部蒸发，得粉料； 将所得的粉料在800～1000℃煅烧2～5小时,得再生细骨料。 4.如权利要求1所述的一种再生混凝土，其特征在于，由以下重量份的原料制备而成：
ICS73.060 D46 中华人民共和国黄金行业标准 YS/T XXXXX—201X 金精矿 Gold concentrate （送审稿） XXXX-XX-XX发布XXXX-XX-XX实施
前言 YS/T ×××—201×《金精矿》按照GB/T1.1-2009给出的规则起草。 本标准由中国黄金协会提出。 本标准由全国黄金标准化技术委员会(SAC/TC379)归口。 本标准由长春黄金研究负责起草，×××、×××、×××、×××参加起草。本标准起草人：×××、×××、×××、×××
金精矿 1 范围 本标准规定了金精矿的技术要求、检验方法与检验规则、包装、质量预报单、订货单（或合同）内容。 本标准适用于经浮选所得的金精矿。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 7739（所有部分）金精矿化学分析方法 YS/T ×××浮选金精矿取样、制样方法 3 技术要求 3.1 产品分类 3.1.1按金精矿中金的质量分数划分为九个品级，并应符合表1规定。 3.1.2金精矿中铜的质量分数大于1%时为铜金精矿。 3.1.3金精矿中铅的质量分数大于5%时为铅金精矿。 3.1.4金精矿中砷的质量分数大于05%时为含砷金精矿。 注：加工含砷金精矿的冶炼厂应有砷处理工艺。 3.2 化学成分 3.2.1 金精矿化学成分应符合表1的规定。 3.2.2 铜金精矿中的铅和锌的质量分数均应不大于3%。铅金精矿中的铜的质量分数应不大于 1.5%。 3.2.3 金精矿中的有价元素银、铜、铅、硫大于最低计价品位规定时，应报出分析数据。 3.2.4 其它类型金精矿中杂质元素的要求，由供需双方商定。 3.2.5 同一批（车）金精矿应由同一级别的金精矿组成。 3.3 水分、粒度、外观 3.3.1 金精矿中水分不宜大于 20%。
山东省新泰市铸友热处理设备有限公司 再生铝熔炼工艺特点 再生铝是以回收来的废铝零件或生产铝制品过程中的边角料以及废铝线等 这种铝锭采用经熔炼配制生产出来的符合各类标准要求的铝锭。为主要原材料，具有很强的生命而且它是自然资源的再利用，回收废铝，而有较低的生产成本，产品更新换代人民生活质量不断改善的今天，力，特别是在当前科技迅猛发展，再生铝废旧产品的回收及综合利用已成为人类持续发展的重要课题，频率加快，生产也就是在这样的形式下应运而生并具有极好的前景。 合金由于再生铝的原材料主要是废杂铝料，废杂铝中有废铝铸件（以Al-Si Al-Mg、Al-Cu-Mn为主）、废铝锻件（Al-Mg-Mn、等合金）、型材（Al-Mn 等合金）废电缆线（以纯铝为主）等各种各样料，有时甚至混杂入一些非铝合金，这就给再生铝的配制带来了极大的不便。如何Pb的废零件（如Zn、合金等）把这种多种成分复杂的原材料配制成成分合格的再生铝锭是再生铝生产的核心分选得越再生铝生产流程的第一环节就是废杂铝的分选归类工序。问题，因此，细，归类得越准确，再生铝的化学成分控制就越容易实现。 废铝零件往往有不少镶嵌件，这些镶嵌件都是些以钢或铜合金为主的非铝 就会导致再生铝成分中增加一些不需要的成分件，在熔炼过程中不及时地扒出，等）因此，在再生铝熔炼初期，即废杂铝刚刚熔化时就必须有一道Cu、Fe（如．。（俗称扒铁工序）把废杂铝零件中的镶嵌件扒出，扒得越及时、扒镶嵌件的工序温度的升越干净，再生铝的化学成分就越容易控制。扒铁时熔液温度不宜过高，元素溶入铝液。、高会使镶嵌件中的FeCu
各地收集来的废杂铝料由于各种原因其表面不免有污垢，有些还严重锈蚀， 严重损坏再生这些污垢和锈蚀表面在熔化时会进入熔池中形成渣相及氧化夹杂，铝的冶金质量。清除这些渣相及氧化夹杂也是再生铝熔炼工艺中重要的工序之一。采用多级净化，即先进行一次粗净化，调整成分后进行二级稀土精变，再吹惰性气体进一步强化精炼效果，可有效的去除铝熔液中的夹杂。 不有效的去除废铝料表面的油污及吸附的水分，使铝熔液中含有大量气体， 强化再生铝生产中的除气环节以降低再生铝的这些气体就使冶金质量大大下降，含气量是获得高质量再生铝的重要措施。 再生铝原材料组成 、废杂铝来源1一是从国外进口的废杂目前我国再生铝厂利用的废杂铝主要来源于两方面， 铝，二是国内产生的废杂铝。 进口废杂铝除少数分就进口废杂铝的成分而言，最近几年国内大量从国外进口废杂铝。 类清晰外大多数是混杂的。一般可以分为以下几大类： ①单一品种的废铝 汽车汽车减速机壳、此类废铝一般都是某一类废零部件，如内燃机的活塞，品
I C S77.120.60 H13 中华人民共和国国家标准 G B/T8152.14 2019 铅精矿化学分析方法第14部分:二氧化硅含量的测定钼蓝分光光度法 M e t h o d s f o r c h e m i c a l a n a l y s i s o f l e a d c o n c e n t r a t e s P a r t14:D e t e r m i n a t i o no f s i l i c o nd i o x i d e c o n t e n t M o l y b d e n u mb l u e s p e c t r o p h o t o m e t r y 2019-08-30发布2020-07-01实施 国家市场监督管理总局
中华人民共和国 国家标准 铅精矿化学分析方法第14部分:二氧化硅含量的测定钼蓝分光光度法 G B/T8152.14 2019 * 中国标准出版社出版发行 北京市朝阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045) 网址:w w w.s p c.o r g.c n 服务热线:400-168-0010 2019年7月第一版 * 书号:155066四1-62942
前言 G B/T8152‘铅精矿化学分析方法“分为14个部分: 第1部分:铅含量的测定酸溶解-E D T A滴定法; 第2部分:铅含量的测定硫酸铅沉淀-E D T A返滴定法; 第3部分:三氧化二铝含量的测定铬天青S分光光度法; 第4部分:锌含量的测定 E D T A滴定法; 第5部分:砷含量的测定原子荧光光谱法; 第6部分:极谱法测定铋含量; 第7部分:铜含量的测定火焰原子吸收光谱法; 第8部分:二硫代二安替比林甲烷分光光度法测定铋含量; 第9部分:氧化镁含量的测定火焰原子吸收光谱法; 第10部分:银含量和金含量的测定铅析或灰吹火试金和火焰原子吸收光谱法; 第11部分:汞含量的测定原子荧光光谱法; 第12部分:镉含量的测定火焰原子吸收光谱法; 第13部分:铊含量的测定电感耦合等离子体质谱法和电感耦合等离子体-原子发射光谱法; 第14部分:二氧化硅含量的测定钼蓝分光光度法三 本部分为G B/T8152的第14部分三 本部分按照G B/T1.1 2009给出的规则起草三 本部分由中国有色金属工业协会提出三 本部分由全国有色金属标准化技术委员会(S A C/T C243)归口三 本部分起草单位:北矿检测技术有限公司二广东省工业分析检测中心二广东省韶关市质量计量监督检测所二江西铜业铅锌金属有限公司二郴州市金贵银业股份有限公司二中国有色桂林矿产地质研究院有限公司二湖南有色金属研究院二深圳市中金岭南有色金属股份有限公司二铜陵有色金属集团控股有限公司二南通出入境检验检疫局检验检疫综合技术中心二湖南省有色地质勘查研究院二昆明冶金研究院三本部分主要起草人:马丽二阮桂色二谢辉二袁齐二唐华全二曾龙二卢美玲二刘娟二顾丽二王晋平二王超颖二魏祥晖二刘维理二张永进二邱伟明二代斌二陈小山二胡贞贞二张雪莲二王婷香二叶欣二李国伟二王茁二施昱三
铅冶炼企业可以将进口铅精矿和电解铅销售结合起来进行套期保值，即境外铅精矿采取点价或者期货套期保值，境内就进行相应数量的反向期货交易。 我国铅精矿进口现状 中国有色工业协会最新统计数据显示,2011年，我国累计进口铅精矿144.44万金属吨，占总供应318.16万吨的25.88%，虽然进口铅精矿占比较2010年下降7个百分点，但近年来铅冶炼产能持续扩张，增加了对原料的需求，而目前主产区云南因干旱缺水及矿品位下降，华北存在季节影响等因素均致国产铅精矿产量提升有限，因此冶炼产能仍会依赖进口铅精矿，只要沪伦比值合适，面向国外的询矿不会停止。 目前我国只有少数企业从国外市大量进口铅矿。 目前随着国内冶炼企业与国外大型矿山之间的联系越来越多，彼此间的信息透明度越来越大，国内生产企业为进一步降低生产成本，更倾向于与国外大型矿山直接联系；国外矿山也积极地在国内寻找代理商，以便和国内冶炼企业直接签订贸易合同。 铅精矿进口贸易流程 询盘贸易商、确定合同并敲定合同细节、交单、作价和最终价与交单价差价处理。其中买方作价的先决条件是点价权，在买方获得点价权以后，可以依照伦敦金属交易所（LME）铅3个月价格点价。（点价的基本单位是“手数”，一手为25吨，即最小的点价数量为25吨） 最终价与交单价差价处理如何处理呢？当完成了交单和点价操作以后，如果交单价格和最后的点价价格不同，则会产生差价。卖方将按照最终点价情况确定最终结算金额，欠款方将差价金额电汇至对方指定账户。差价=点价金额-交单金额 至此，合同全部执行完毕。 铅精矿进口定价及成本核算 铅精矿为初级产品，含有有价元素各不相同，国际贸易中常将其含有的铅、金、银等金属国际市场价格作为参考来确定铅精矿的进口价格。即：铅精矿价格=铅精矿中铅价格+铅精矿中银价。 因此，影响铅精矿进口定价的主要成本有：贵金属含量、进口数量、加工费、精炼费及回收率、装运期、到货期与报价期，付款方式等。 为规避进口中间复杂环节众多不确定因素，国内进口铅精矿成交方式一般为成本加保险费加运费（CIF）、船方不负担卸货费（FO），进口方不必为铅精矿到目的港前产生的一切装运费用买单。
废铝再生加工基本工序 废杂铝的再生加工，一般经过以下四道基本工序。 (1) 废铝料的备制首先，对废铝进行初级分类，分级堆放，如纯铝、变形铝合金、铸造铝合金、混合料等。对于废铝制品，应进行拆解，去除与铝料连接的钢铁及其他有色金属件，再经清洗、破碎、磁选、烘干等工序制成废铝料。对于轻薄松散的片状废旧铝件，如汽车上的锁紧臂、速度齿轮轴套以及铝屑等，要用液压金属打包机打压成包。对于钢芯铝绞线，应先分离钢芯，然后将铝线绕成卷。 铁类杂质对于废铝的冶炼是十分有害的，铁质过多时会在铝中形成脆性的金属结晶体，从而降低其机械性能，并减弱其抗蚀能力。含铁量一般应控制在 1.2 ％以下。对于含铁量在 1.5 ％以上的废铅，可用于钢铁工业的脱氧剂，商业铝合金很少使用含铁量高的废铝熔炼。目前，铝工业中还没有很成功的方法能令人满意地除去废铝中过量铁，尤其是以不锈钢形式存在的铁。 废铝中经常含有油漆、油类、塑料、橡胶等有机非金属杂质。在回炉冶炼前，必须设法加以清除。对于导线类废铝，一般可采用机械研磨或剪切剥离、加热剥离、化学剥离等措施去除包皮。目前国内企业常用高温烧蚀的办法去除绝缘体，烧蚀过程中将产生大量的有害气体，严重地污染空气。如果采用低温烘烤与机械剥离相结合的办法，先通过热能使绝缘体软化，机械强度降低，然后通过机械揉搓剥离下
来，这样既能达到净化目的，同时又能够回收绝缘体材料。废铝器皿表面的涂层、油污以及其他污染物，可采用丙酮等有机溶剂清洗，若仍不能清除，就应当采用脱漆炉脱漆。脱漆炉的最高温度不宜超过566℃，只要废物料在炉内停留足够的时间，一般的油类和涂层均能够清除干净。 对于铝箔纸，用普通的废纸造浆设备很难把铝箔层和纸纤维层有效分离，有效的分离方法是将铝箔纸首先放在水溶液中加热、加压，然后迅速排至低压环境减压，并进行机械搅拌。这种分离方法，既可以回收纤维纸浆，又可回收铝箔。 废铝的液化分离是今后回收金属铝的发展方向，它将废铝杂料的预处理与重新熔铸相结合，既缩短了工艺流程，又可以最大限度地避免空气污染，而且使得净金属的回收率大大提高。废铝液化分离装置的工作原理如图 1-18 所示
【电解铅生产工艺】 电解铅的冶炼工艺流程铅冶金是白银生产的最佳载体：一般铅对金银的捕集回收率都在95%以上，因此金银的回收是与铅的生产状况直接相关的。现在世界上约有80%的原生粗铅是采用传统的烧结一鼓风炉熔炼工艺方法生产的。传统法技术成熟，较完善可靠，其不足之处在于脱硫造块的烧结过程中，烧结烟气的SO2浓度较低，硫的回收利用尚有一定难度，鼓风炉熔炼需要较昂贵的冶金焦炭。为了解决上述问题，冶金工作者进行了炼铅新工艺的研究。八十年代以来，相继出现了QSL法、闪速熔炼法、TBRC转炉顶吹法、基夫赛特汉和艾萨熔炼法等新的炼铅方法。其中，QSL法是德国鲁奇公司七十年代开发的直接炼铅新工艺，加拿大、韩国和我国虽然先后购买了此专利建厂，但生产效果不甚理想；闪速熔炼法尚未实现工业化生产；TBRC法是瑞典波里顿公司所创，但此法作业为间断性的，且炉衬腐蚀严重；基夫赛特法由原苏联有色金属研究院研究成功，现已有多个厂家实现了工业化生产，是一种各项指标先进、技术成熟可靠的炼铅新工艺，但采用该法单位投资大，只有用于较大生产规模的工厂时，才能充分发挥其效益。 粗铅精炼工艺有火法和电解法两种。一般来说，电解法对银、金、铋和锑的分离效果好，铅、银等金属的回收率高，劳动条件好，机械化自动化程度高。电解法的缺点是基建投资较火法高。采用火法需要处理大量中间产物，能耗较高，致使其生产成本较电解法高。鉴于本项目粗铅含银、铋等金属较多。 常规方法处理铅阳极泥是采用火法——电解法流程获得金、银，渣进行还原熔炼，精炼得精铋等，流程简单、技术成熟，工人易操作，但有价金属回收率不高，锑、铅呈氧化物形态挥发进入烟尘，不但不便于综合回收，而且造成第二次污染。 【还原铅、再生铅和铅精矿区别】 还原铅 以废铅做原料，重新回炉冶炼而得，PB含量通常在96%~98%左右，也可做为生产电解铅的原料。 再生铅 蓄电池用铅量在铅的消费中占很大比例，因此废旧蓄电池是再生铅的主要原料。有的国家再生铅量占总产铅量的一半以上。再生铅主要用火法生产。例如,处理废蓄电池时,通常配以8～15%的碎焦，5～10%的铁屑和适量的石灰、苏打等熔剂，在反射炉或其他炉中熔炼成粗铅。 铅精矿 矿石经过经济合理的选矿流程选别后，其主要有用组分富集，成为精矿，它是选矿厂的最终产品。精矿中主要有用组分的含量称精矿品位。精矿品位有的以重量百分比（如铜、铜、锌等）表示，有的以重量比（如金矿以克／吨）表示。它是反映精矿质量的指标，也是制定选矿工艺流程的一项参数。 【铅合金基本知识】 铅合金，以铅为基加入其他元素组成的合金。按照性能和用途，铅合金可分为耐蚀合金、电池合金、焊料合金、印刷合金、轴承合金和模具合金等。铅合金主要用于化工防蚀、射线防护，制作电池板和电缆套。 铅合金表面在腐蚀过程中产生氧化物、硫化物或其他复盐化合物覆膜，有阻止氧化、硫化、溶解或挥发等作用，所以在空气、硫酸、淡水和海水中都有很好的耐蚀性。铅合金如含有不固溶于铅或形成第二相的铋、镁、锌等杂质，则耐蚀性会降低；加入碲、硒可消除杂质铋对耐蚀性的有害影响。在含铋的铅合金中加入锑和碲，可细化晶粒组织，增加强度，抑制铋的有害作用，改善耐蚀性。
建筑垃圾再生骨料生产工艺及性能 : This paper investigates the feasibility analysis for construction waste production use, the typical production process the recycled aggregate crushing production line, based on independent research and development of the construction waste crushing production line, this paper studies on the production line of the absorbent regeneration aggregate and natural aggregate as well as the typical production process of regeneration the rate of aggregate, crushing index, apparent density, bulk properties of density, the results show that the grinding production line has different specifications of the recycled aggregate various performance were improved. Production and application of recycled aggregate which can solve the problem of environmental pollution of waste generated, and can produce economic benefits. Keywords: building materials; recycled aggregate; production process; performance 1 前言 ? 近年来随着我国城市化建设步伐的不断加快，城市的建筑垃圾总量逐年递增，建国时期的大部分建筑物也都到了使用年限，需要拆除重建，可见未来几十年里将是建筑物拆除的高峰期。我国每年旧建筑拆除的建筑废料，除了部分用作道路基础垫层、场
废铝的再生和加工方式 2009年11月23日 再生铝在主要发达国铝的生产中地位日益突出。发达国家原铝与再生铝的占有比已接近或超出1:1。正因如此，废弃Al的回收再生已成为世界各国的十分重视的工作，并已成为一项重要的产业。 然而，铝合金的回收及再生又是一项十分复杂的技术工作，各种铝制品使用范围宽广，使用分散，如何回收集中、分类，再来实现再生加工等均是十分繁杂庞大的工程。其次，全世界不同合金成份，不同性能的合金数以百计，其中许多合金中的成份元素相互排斥，互不兼容。如何以最简易的方法、最低成本、最有效的工艺使废弃Al再生成成份合乎理想合金要求、性能满足使用，质量能达到或按近原生材料水平的再生利用技术是世界各国本行业的追求目标。 目前发达国家已形成完善的废杂铝收集、管理、分检系统，适应不断扩大的市场需求，发达国家在生产中不断推出新的技术创新举措，如低成本的连续熔炼和处理工艺，使低品位废杂铝升级的工艺等，用废杂铝已能大量制造供铸造、压铸、轧制及作母合金用的再生铝锭，最大的铸锭重13.5吨，其中重熔二次合金锭(RSI)用于制造易拉罐专用薄板，薄板的质量已使每支易拉罐的重量下降到只有14克左右，某些再生铝还用于制造计算机软盘驱动器的框架。 但是我国对废杂铝的回收再生在观念及认识的程度上，却未深化到美、日等发达国家的地步,我国最大也是亚洲最大的再生铝企业是位于上海市郊的上海新格有色金属有限公司,该公司虽然有两组50吨的熔炼静置炉，一组40吨燃油熔炼静置炉；一台12吨的燃油回转炉，这些50吨的炉子不但是中国目前最大的再生铝熔炼炉，而且跻身于亚洲最大的再生铝熔炼炉行列。但是，在一些环措施与工艺技术水平上，即使是新格公司的水平处于国内领先地位，但也仍然属于国外八十年代的水平，至于一些规模小、产量低、环保措施不力的企业还是占大多数，技术改造和环保设施在落实上可以说是困难重重。
幻灯片1 再生骨料混凝土 幻灯片2 第一节概述 一.关于建筑废料 ●建筑废料：在建造或拆除建筑物时会产生巨量的建筑废料，包括废混凝土块、沥青混凝 土块、施工过程中散落的砂浆和混凝土、碎砖渣、金属、竹木材、装饰装修产生的废料、各种包装材料和其他废弃物等。 幻灯片3 第一节概述 建筑废料是城市垃圾的主要组成部分，约占城市垃圾的30%～40%。据测算，我国每年施工建设产生的建筑废料就高达4000万吨。 目前世界上对于建筑废料的处理方法仍显得不多。传统的建筑废料处理方法主要是运往郊外露天堆放或填埋。 幻灯片4 第一节概述 建筑废料不能再利用，会造成：一方面，这不仅占用大量的土地，且会造成严重的环境污染；另一方面，由于建筑废料的组成特点和它产生于建设工程现场的实际情况，建筑废料中很多是可以再生利用的，在资源日趋匮乏的今天，简单地遗弃建筑废料是资源的极大浪费。 幻灯片5 第一节概述 ●碎砖、混凝土、砂浆、包装材料等约占总量的80%；而混凝土和砂浆所占比例最大，约 占总量的30%～50%。 ●合理处理和回收利用建筑废料十分重要，它不仅符合生态环境保护的需要，也是可持续 发展的需要。 幻灯片6 第一节概述 二.再生骨料混凝土的定义 ●再生混凝土或再生骨料混凝土，是指将废弃的混凝土块破碎后清洗分级作骨料(称再生 骨料)，部分或全部代替天然骨料(砂、石)，按一定配合比配制成的混凝土。相对于再生混凝土，用来生产再生骨料的混凝土称原生混凝土或基体混凝土。
幻灯片7 第一节概述 ●废弃混凝土的来源 ●建筑物拆除过程中所产生的废弃混凝土块。 ●市政工程的动迁及重大基础设施的改造产生废弃混凝土块。 ●废弃的混凝土试块、试件。 混凝土生产和施工过程中产生的废弃或散落混凝土、砂浆及混凝土工厂、预制构件厂生产产生的废弃混凝土。 幻灯片8 第一节概述 ●三.再生骨料混凝土的研究历史 日本早在1977年就制定了《再生骨料和再生混凝土使用规范》，并相继在各地建立了以处理混凝土废弃物为主的再生加工厂，而且，通过1991年的《资源重新利用促进法》、1996年的《再生资源法》等法规为废弃混凝土等建筑副产品的再生利用提供法律保障。 幻灯片9 第一节概述 ●在德国，再生混凝土主要用于公路路面，如Lower Saxong的一条双层公路在总厚度 26cm中的底层采用了19cm的再生骨料混凝土。1998年8月德国钢筋混凝土委员会提出“在混凝土中使用再生骨料的应用指南”，要求采用再生骨料配制的混凝土必须完全符合天然骨料混凝土的国家标准。 幻灯片10 第一节概述 ●荷兰也是较早开展再生混凝土研究和应用的国家之一。在20世纪80年代，荷兰就制 定了有关使用再生混凝土骨料制备素混凝土、钢筋混凝土和预应力钢筋混凝土的规范，规定了利用再生骨料生产上述混凝土的明确技术要求，并指出，如果再生骨料在骨料中的重量含量不超过20%，则再生混凝土的的生产就完全按照普通天然骨料混凝土的设计和制备方法进行。 幻灯片11 第一节概述 ●美国政府制定的《超基金法》给再生混凝土的发展提供了法律保障。1982年起，在ASTM C-33-82“混凝土骨料标准”中将破碎的水硬性水泥混凝土包含进粗骨料中。美国已能
铅精矿化学分析方法 第 XX 部分：氧化钙含量的测定原子吸收光谱法 试验报告 株洲冶炼集团股份有限公司 于亮王军 2020年9月
铅精矿化学分析方法 第 XX 部分：氧化钙含量的测定 原子吸收光谱法 1 实验部分 1.1 试剂 除非另有说明，在分析中仅使用确认为分析纯及以上纯度的试剂和符合GB/T 6682规定的二级水及以上纯度的水。 1.1.1 氢氟酸（ρ=1.15g/mL）。 1.1.2 盐酸(ρ=1.19g/mL) 。 1.1.3 硝酸(ρ=1.42g/mL)。 1.1.4 氢溴酸（ρ=1.50g/mL）。 1.1.5 高氯酸（ρ=1.76g/mL）。 1.1.6 盐酸(1+1) 。 1.1.7锶溶液（20g/L）：称取30.43g氯化锶（SrCl2·6H2O）于250mL烧杯中，用水溶解后，转移至500mL容量瓶中，用水稀释至刻度，混匀。本条修改为：镧溶液（50g/L）：称取29.35g 氧化镧（La2O3，≥99%）于250mL烧杯中，缓慢加入50mL硝酸（1.1.3），加热溶解完全，冷却后以水定容至500mL，混匀。 1.1.8 氧化钙标准贮存溶液：称取1.7849g碳酸钙（基准试剂，预先在105℃~110℃烘干1h，置于干燥器中冷却至室温）于250mL烧杯中，加少量水润湿，加入40mL盐酸（1.1.6）溶解完全后，转移至1000mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含1mg氧化钙。 1.1.9 氧化钙标准溶液：移取20.00mL氧化钙标准贮存溶液（1.1.8）于100mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含200μg氧化钙。 1.2 仪器 原子吸收光谱仪（普析TAS-990），附钙空心阴极灯。 1.3 试验步骤 1.3.1 称取0.2g（精确0.0001g）置于250mL聚四氟乙烯烧杯中，加入少量水润湿，加入10mL盐酸（1.1.2），置于电热板上低温加热5min，加入10mL硝酸（1.1.3），5mL～10mL 氢氟酸（1.1.1），加热蒸至体积约10mL，加入5mL高氯酸（1.1.5），继续加热溶解，蒸至高氯酸冒白烟（如含碳高，补加5 mL高氯酸（1.1.5）），蒸至近干，取下冷却。加入10 mL盐酸（1.1.6），用水冲洗杯壁，加热使盐类完全溶解，取下冷却至室温。将溶液转移至100mL 容量瓶中，用水稀释至刻度，混匀，静置。
