电弧炉熔炼工艺规程—————————————————————————————
1范围
本规程规定了电弧炉的筑炉、修炉、烘炉及铸钢熔炼的工艺规程。
本规程适用于3.0吨电弧炉。
2引用标准
3筑炉
3.1 筑炉准备
3.1.1 筑炉用原材料的规格按表1选用，原材料的理化指标应符合的规定。
表1 筑炉用原材料规格及用途
3.1.2砌炉前,炉壳水冷系统要进行水冷检查,若发现漏水,需经修复或调换后再砌炉.
3.1.3 筑炉材料和工具均应准备齐全。
3.2 筑炉工艺
3.2.1炉底铺5mm~10mm厚石棉板。石棉板应与铁板贴紧，铺到炉门口为止。
3.2.2炉底平砌一层粘土砖，再平砌两层镁砖，上、下两层砖缝应交错45o。
3.2.3砖缝应小于2mm，砌到炉底坡和炉壁接合处。接合处镁砖应很好加工，最大限度地缩小接缝。
3.2.4砌砖完成后，在砖上撒一层镁砂粉，然后用木锤敲打砌砖，使镁砂粉紧实充填砖缝。最后清扫炉体，除去表面砂粉。
3.2.5打结用卤水镁砂：镁砂加8%~10%卤水手工混合均匀。卤水：卤粉加热溶于水，使用温度20oC~40oC，比重1.3~1.4。
3.2.6将混好的卤水镁砂分层打结于炉底。散料铺设厚度小于80mm，用捣固机大面积打结。先打结球形部分，后打结炉坡处。打至表面发白，有金属声响时为止，再加入下一批料，直至炉底全部打好。
3.3.7炉墙处铺5mm～10mm厚石棉板，平砌一层粘土砖。———————————————————————————————————————3.2.8在打好的炉底上，沿炉墙谱三至四层镁砂，铺成圆形，然后再往上铺高铝砖，铺到与炉体平齐为止。砖缝用卤水镁砂填实，各层砖之间应错缝。
3.2.9出钢槽用卤水镁砂打结，保证出钢顺利，并应仔细烘烤，使其具有较好的抗冲刷性能。
3.2.10中修炉时应将不完整和不结实的砖块拆除，砖缝间的残渣、冷钢应全部除净。
4烘炉
4.1 烘炉前仔细检查水冷系统和机电系统，发现异常应及时与有关人员联系解决修复，确认正常后方可送电。
4.2大修炉烘烤工艺
4.2.1 用木炭或木柴烘烤4小时。
4.2.2加入焦碳，降下电极，用低电压、电流1000A送电30分钟，然后停电20分钟。连续操作12次。
4.2.3用三根废电极在炉底上架成三角形，用低电压、电流2000A送电30分钟，然后停电30分钟。连续操作10次。
4.2.4 用高电压、电流3000A送电20分钟，然后停电30分钟，连续操作10次。
4.3中修炉烘烤技术
4.3.1 用三根废电极在炉底上架成三角形，降下电极，用底电压、电流1000A送电30分钟，然后停电20分钟。连续操作7次。
4.3.2 用低电压、电流2000A送电30分钟，然后停电30分钟。连续操作5次。
4.3.3 用高电压、电流3000A送电20分钟，然后停电30分钟，连续操作6次。
4.4小修炉烘烤工艺。
4.4.1 用低电压、电流1000A送电30分钟，然后停电20分钟。连续操作5次.
4.4.2 用低电压、电流1000A送电20分钟，然后停电30分钟。连续操作5次.
4.4.3．若拆除炉底烧结层小修，上述两阶段操作各增加1次~2次。
4.5．烘炉时应勤观察炉内的变化情况，每次停电时都应翻转电极放气。
4.6 大修炉前5炉、中修炉前2炉、小修第一炉不能冶炼高合金钢。
4.7 新炉体第一炉的洗炉钢水，不能浇注铸件，只可用作回炉料。
5熔炼准备
5.1 熔炼用金属原材料及辅助原材料应符合SBB121.2~29、SBB124.1~29。
5.2．各种炉料、辅助材料及工具应准备齐全、保持干燥。回炉料应纯净，无泥砂、及雪和冰块。
5.3 熔炼用原材料均应进行充分烘烤，烘烤温度600℃~700℃，保温2小时~3小时。
5.4检查水冷系统、机械系统和吹氧设备，保证管道畅通，无堵塞或漏氧现象。
5.5 检查电极，接头应牢固，长短合适。
5.6 装料前仔细检查炉衬，由炉长决定是否装料。
6通用熔炼工艺
6.1 化学成分按表2执行
表2 铸钢牌号及化学成分
6.2 装料前扒除前一次的残钢残渣，并用卤水镁砖高温敷补破损处。
6.3 炉底加入1﹪的石灰，以保护炉底和有利于早期去磷。
6.4 大块料和难熔化的炉料装在电极附近高温区，力求装料紧密，利于导电、导热。
6.5熔化过程中应经常捅料，将炉门炉坡处的炉料捅到熔池中，加快熔化过程。
6.6炉料熔化70﹪-80﹪时可吹氧助熔，吹氧压力3~5大气压。
6.7测温≥1500℃，取样分析化学分析，碳含量不够时应及时增碳，保证足够的脱碳量。7．ZG230-450、ZG270-500、ZG310-570、A23、A23-V、A24熔炼工艺
7.1 炉料的平均含碳量应大于0.30％以上。大修炉第一炉应高于0.50％以上，中修炉第一炉应高于0.40％以上。
7.2 炉料的平均含磷量和含碳量应低于0.04％。
7.3 熔化期
7.3.1 炉料装好后，用允许的最大功率供电。
7.3.2 熔化后期，加入适量渣料及矿石。熔化末期换用较低电压供电。
7.3.3 取样后带电放出大部分炉渣，加入渣料，使渣量保持在3％左右。
7.3.4 炉清碳保证在0.4％~0.5％。
7.4 氧化期
7.4.1 测温高于1560℃，加矿石脱磷脱碳，矿石应分批加入，时间间隔应大于10分钟。每吨钢水脱0.01％的碳加入矿石1Kg-1.5Kg。加矿石和吹氧可结合使用。吹氧压力5~8大气压。钢水含碳量低时也可单独采用吹氧脱碳。
7.4.2 最后一批矿石加入到扒渣时间应大于10分钟，保证净沸腾时间。
7.4.3 根据碳火花估计钢水含碳量降至低至0.02％~0.04％时，充分搅拌钢水，取样分析化学成分，碳量合适，磷小于0.025％时可进入还原期。
7.5 还原期
7.5.1 扒除全部氧化渣，加入2％~3％的渣料，造稀薄渣，迅速覆盖钢液表面。
7.5.2 稀薄渣形成后，加入碳粉硅铁粉和石灰造还原渣进行还原，直至渣子变白。钢水在良好的还原渣下保持20分钟。
7.5.3 充分搅拌钢水，取钢样和渣样分析，要求FeO≤1.0％,并根据化验结果调整成分至规格要求。
7.5.4 充分搅拌熔池，测温高于1520℃，结膜时间25~35秒，作圆杯试验，检查钢水脱氧情况。
8. ZG1Cr18Ni9、ZG1Cr13、、ZG2Cr13、ZG1Cr17、CSI熔炼工艺。
8.1 炉料由低磷废钢，低磷生铁，回炉料和各种合金组成，回炉料加入量可在60％以上，平均含碳量大于0.2％~0.3％。平均含磷量小于0.035％。
8.2 镍板在装料时加入，应装在避开电弧区的地方，加入量按成分中限配入，以避开在还原期中大幅度调整含镍量。镍板也可在熔化末期加入。
8.3 铬铁在还原期中加入，加入量按中、上限配入。
8.4 熔化期
8.4.1 炉料装好后用允许的量大功率供电。
8.4.2 推料助熔，陆续加入2％~3％的渣料及适量的矿石，矿石加入量视炉料含磷量而定。
8.4.3 熔化末期换较低电压，加入1％矿石。炉料熔清后，搅拌钢水，取钢样分析化学分析。
8.4.4 ZG1Cr18Ni9和ZG1Cr13、ZG2Cr13、ZG1Cr17熔清碳为0.4％~0.5％，CSI熔清碳为0.55％~0.65％，熔清磷≤0.01％时，扒除全部炉渣，补入2％渣料，如果磷高，须再次造渣脱磷。
8.5 氧化期
8.5.1 测温高于1600℃，炉渣流动性好且薄时，每吨钢水加入3公斤硅铁，吹氧脱碳。吹氧压力10~15大气压，吹氧管插入角度20°~30°，插入深度100mm。吹氧必须连续进行，不能间断。
8.5.2 根据碳火花、吹氧量、吹氧时间估计脱碳情况，当ZG1Gr18Ni9和ZG1Cr13碳量在0.08％以下，当ZG2Cr13碳量在0.16％以下，CSI在0.3％~0.35％时停止吹氧，搅拌钢水，取样分析化学成分。
8.6 还原期
8.6.1 钢液中按每吨钢水加0.8公斤~1.0公斤铝粉、4公斤~5公斤硅—钙块进行欲脱氧。8.6.2 按下限加入Mn~Fe，并快速加入经过烤红的铬铁（全部加入量的2/3）。
8.6.3 3分~5分钟后用硅-铁粉和硅-钙粉进行还原。
8.6.4 铬铁熔清后，加入剩余的铬铁，继续加硅钙粉还原，换用较低电压。
8.6.5 补加的炉料熔清，炉渣由绿色变为浅绿色时，取样分析化学分析。
8.6.6 扒除全部或绝大部分炉渣，补入新渣料。用硅-钙粉和铝粉还原至渣变白。取渣样分析，要求FeO≤0.5％。
8.6.7 根据化验结果调整成分，调匀炉渣，并继续保持白渣至出钢。
8.6.6 测温高于1620℃，作圆杯试样。
9. 出钢
9.1 化学成分和温度符合要求，试样收缩良好，FeO满足要求，即可停电出炉。
9.2 浇包内按每吨钢水1公斤铝块，进行最终脱氧。
9.3 出炉前吹扫炉盖，防止污物掉入钢水内。
9.4 大口出钢，钢渣同流。
9.5 包内取成品样
9.6钢水在浇包内静置3分钟以上方可浇注。
10安全
10.1 操作者必须穿戴各种劳保用品
10.2 操作者必须严格遵守安全技术操作规程。
10.3 工作场地保持整洁，无积水，各种材料和工具摆放整齐。
——————————————————————————
操作规程编号：LX-FS-A60468 电弧炉熔炼工安全操作规程标准范 本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
电弧炉熔炼工安全操作规程标准范 本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1．检查炉体、炉盖、冷却系统、炉体倾侧机构是否正常，电炉接地是否良好。 2．检查所用工具，确保其齐备、干燥和放置位置正确。 3．炉料应经过检查，其品种、规格、块度要符合规定。炉料中严禁混入密封盒子、箱子和管子之类物件及易爆品。 4．送电前，将电极升起并进行严格检查，防止短路。禁止带负荷送电。通电时先用10分钟低压，当电极埋入炉料时，才能将功率加到最大。
5．清除炉渣时，先要除去电极电压，用力不得过猛，以免钢水溅出。 6．熔炼过程中，需往炉内加粒粉状材料时，要站在炉门侧面加料，防止喷火伤人。不得添加湿料。 7．用氧气来烧穿电炉的金属出口时，应遵守如下规定： (1)氧气瓶应离明火10米远。如实际情况不允许时，应不小于5米，并采取隔离措施； (2)不许用带油脂的扳手或带油脂的手套开启氧气阀门。 (3)用氧气烧穿窟窿后，要先关闭氧气进入管的通路，然后再将管子从窟窿处抽出来。 8．吹氧操作时，精力必须集中。吹氧管必须通气后才能插入钢液。吹炼完毕，要先抽出氧气管，后关闭氧气阀。操作时不准吸烟。不准用吹氧管在炉内
编订：__________________ 单位：__________________ 时间：__________________ 电弧炉熔炼工安全操作规 程(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-7348-75 电弧炉熔炼工安全操作规程(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1．检查炉体、炉盖、冷却系统、炉体倾侧机构是否正常，电炉接地是否良好。 2．检查所用工具，确保其齐备、干燥和放置位置正确。 3．炉料应经过检查，其品种、规格、块度要符合规定。炉料中严禁混入密封盒子、箱子和管子之类物件及易爆品。 4．送电前，将电极升起并进行严格检查，防止短路。禁止带负荷送电。通电时先用10分钟低压，当电极埋入炉料时，才能将功率加到最大。 5．清除炉渣时，先要除去电极电压，用力不得过猛，以免钢水溅出。 6．熔炼过程中，需往炉内加粒粉状材料时，要站在炉门侧面加料，防止喷火伤人。不得添加湿料。
7．用氧气来烧穿电炉的金属出口时，应遵守如下规定： (1)氧气瓶应离明火10米远。如实际情况不允许时，应不小于5米，并采取隔离措施； (2)不许用带油脂的扳手或带油脂的手套开启氧气阀门。 (3)用氧气烧穿窟窿后，要先关闭氧气进入管的通路，然后再将管子从窟窿处抽出来。 8．吹氧操作时，精力必须集中。吹氧管必须通气后才能插入钢液。吹炼完毕，要先抽出氧气管，后关闭氧气阀。操作时不准吸烟。不准用吹氧管在炉内探寻炉料或直接与炉壁，炉底接触。 9．熔化过程中加生铁及其铁合金时，必须经过预热干燥。 10．倾倒金属液前，应切断电源，并将烘烤过的浇包平稳地置于电炉槽下面。不准用冷、湿物件和管子碰触倾泻着的金属液。 11．修理炉盖或电极应停电进行。装电极只准用
操作规程编号：LX-FS-A39247 电弧炉操作规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
电弧炉操作规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 本规程适用机型：ДC-5M；ДC-5MT 额定容量：5吨 1、遵守铸造设备通用操作规程。 2、检查行程开关和碰块的位置是否正确，如不正确，必须调整。 3、检查电极平衡锤，炉门平衡锤是否完全可靠，如不安全可靠，要及时修理。
4、检查电极升降齿轮齿条的啮合情况是否良好。 5、全面空运转试车，并进行以下检查： a、每相电极升降各两次，观察运动情况是否良好，电极升降不得超过1.8米； b、开动台车进出各两次，观看传动系统的运动是否正常，导轨是否平整。注意电炉水管在台车进出过程中不许被挂坏。 c、开动倾炉装置两次，观看传动系统的运动是否正常，行程开关是否灵敏可靠，包闸松紧是否合适。炉子前倾角度不和超过10°，后倾角度（出钢方
能源行业标准《交流电弧炉供电技术导则第3部分电能质量评估》编制说明（征求意见稿） 1．任务来源 该项目为国家能源局2012年下达的能源行业标准制修订计划（国能科技〔2012〕83号），项目编号为能源20120091。项目由全国电压电流等级和频率标准化技术委员会归口。 2．主要起草过程 2.1启动会议 2012年8月2日在安徽召开了项目启动会议，明确了项目组成员，确定了标准制定下一阶段的工作分工及时间要求。（详见标委会2012年秘24号文件）2.2工作组就标准框架征求意见阶段（2012-08~2012-10-31） 按照合肥会议精神，工作组在2012-08~2012-10-31阶段收集相关标准框架的反馈意见阶段，共收到6条建议： ?董瑞安 ?江苏电科院：袁晓东 ?北京博电新能电力科技有限公司：齐泽锋 ?威盛：刘铁军 ?山西电科院：王金浩 ?宁夏电科院：黄永宁 2.3 西安召开标准框架确定、撰写分工会议（2012年11月2—3日） 1）讨论了反馈意见 2）确定了标准框架及核心内容； 3）进行了撰写分工 4）要求2013年7月完成第一稿 2.4北京会议组长，副组长会议（2013年8月25～26日） 该次会议： ?讨论了标准格式，肯定了监测评估组提供的第一稿格式 ?组长、副组长（袁晓东）进一步明确了第一稿的框架内容 ?会议要求考虑示范增加下述内容 ●经济性评估包括进去 ●供电效率 ●电极损耗 ●冶炼时间 ●控制装置本体损耗 2.5组内征求意见，2014年2月18日～3月底 对第一稿征求意见，征求意见截止日2014年3月底。同时附带对北京会议要求增加内容的处理意见：因没有好的公认的方法、或因与电能质量相关内容不密切，因此，未包含在该草稿中。同时征求大家意见。 截至截止日，收到两个反馈意见： ?安徽电科院
设备安全操作规程
设备安全操作规程 严禁在不熟悉此设备安全操作规程的情况下执行下列所有行为班长接到值长的启动通知后，通知机组所有人员，按岗位做好启动前的检查和准备工作。 一. 设备启动前检查 1.检查各部位螺栓无缺失、损坏，紧固件弹簧垫圈为紧致压平状 态。 2.检查电炉无漏气现象，外部保温完好。 3.检查热电偶完整好用。 二.设备运行操作步骤 1.通知配电工给电炉送电 2.设备运行时炉膛温度超过550℃时开大风机进口阀或增加风机 负荷及减少电炉组数来调节。 3.设备正常停机时通知配电工断电。 三.常见故障及排除方法 1.电炉阻丝烧断，停机更换电阻丝。 四.注意事项 1.炉膛温度不能超过550℃。 2.停车时先停电炉后停风机。
3.严禁超负荷运作。 五.安全与环境 1.设备运行时严禁非工作人员靠近。
安全操作规程 严禁在不熟悉此设备安全操作规程的情况下执行下列所有行为二. 设备启动前检查 班长接到值长的启动通知后，通知机组所有人员，按岗位做好启动前的检查和准备工作。 三. 4.检查各部位螺栓无缺失、损坏，紧固件弹簧垫圈为紧致压平状 态。 5.检查电炉无漏气现象，外部保温完好。 6.检查热电偶完整好用。 二.设备运行操作步骤 1.通知配电工给电炉送电 2.设备运行时炉膛温度超过550℃时开大风机进口阀或增加风机 负荷及减少电炉组数来调节。 3.设备正常停机时通知配电工断电。 三.常见故障及排除方法 1.电炉阻丝烧断，停机更换电阻丝。 四.注意事项 1.炉膛温度不能超过550℃。
2.停车时先停电炉后停风机。 3.严禁超负荷运作。 五.安全与环境 1.设备运行时严禁非工作人员靠近。
电弧炉基本操作规程 碱性电弧炉氧化法冶炼工艺 （一）配料 1 炉料比例 注：炉料按大、中、小搭配，一般为：大料20%、中小料各40% 2配碳 炉料的平均含量应满足氧化期中脱碳要求，便于钢水中气体和夹杂物的排除。 注：新修的炉衬易使钢水吸收气体，因此氧化脱碳量应适当增加。 3.炉料及其他化学成分的要求 4.补炉材料 镁砂粒度:0.8mm;镁砂粉:20/40目;卤水比重:>1.3 5.铁合金 硅铁块:50-100mm:锰铁块:30-80mm 6.渣料
(二)补炉和装料 1.要加强炉体维护,出钢前准备好扒、补炉工具和补炉用的材料(补炉镁砂粒度:0.3mm,卤水调和合适.)出钢后立即撬去假门坎,迅速扒除炉底渣线的残钢残渣。 2.扒完渣后,检查炉子情况,高温下快速补好炉门两侧、出钢口及渣线,要保证出钢口处坡度和熔池形状。补炉原则:高温、薄层、快补。 3.炉壁损坏严重时，可用镁砂、镁粉、卤水混成团状补之。 4.炉底太浅（上涨）则应在装料前加入小快矿石和萤石侵蚀炉底。 5.装料前应先检查炉体、炉盖、冷却系统、电器设备和机械装置是否正常，如有故障应先排除后装料。 6.为保护炉底，减轻炉底在加料时受炉料的冲击并提前造渣脱磷，在炉底和炉坡处先铺占炉料重2%左右的石灰（当装含磷较高炉料时，可适当加些矿石），然后再装料。 7.装料要合理分布，确保密实不搭桥，顺序是：小→大→中→小，较大料应装于高温区，装炉的铁合金则应避开电弧区，以减少烧损，生铁不要装在炉门两侧，增碳用的电极碎块或焦碳粉应装在炉底石灰之上。 8.为避免开始送电时，电弧不稳，电流冲击过大，可在电极下放焦碳数块以稳定电弧。 （三）熔化期 1.按照合理的供电制度，使用大功率融化炉料，缩短熔炼时间，并且通电后，紧闭炉门，清理出钢槽，严堵出钢口。时刻注意穿井、塌料等现象。 2.溶池形成以后，分批加入石灰、萤石，造流动性良好的流动渣，以利早期去磷，保护钢液，稳定电弧，渣量为装料量的2－3％。 3.炉料溶至70％时，将炉门和炉坡上的炉料及时推入熔池，熔至80％时，
电弧炉工作原理 为了了解电弧炉对电能质量和电能效率影响的产生原因，需要对电弧炉设备的特殊性做一下简单介绍。 1.1电弧炉分类和工作原理 电弧炉是利用电弧能来冶炼金属的一种电炉。工业上应用的电弧炉可分为三类： 第一类是直接加热式，电弧发生在专用电极棒和被熔炼的炉料之间，炉料直接受到电弧热。主要用于炼钢，其次也用于熔炼铁、铜、耐火材料、精炼钢液等。 第二类是间接加热式，电弧发生在两根专用电极棒之间，炉料受到电弧的辐射热，用于熔炼铜、铜合金等。这种炉子噪声大，熔炼质量差，已逐渐被其它炉类所取代。 第三类称为矿热炉，是以高电阻率的矿石为原料，在工作过程中电极的下部一般是埋在炉料里面的。其加热原理是：既利用电流通过炉料时，炉料电阻产生的热量，同时也利用了电极和炉料间的电弧产生的热量。所以又称为电弧电阻炉。 1.2电弧炉的组成设备 炉用变压器 电弧炼钢用变压器应能按冶炼要求单独进行电压电流的调节，并能承受工作短路电流的冲击。 电炉变压器额定电压的选择要考虑许多因素。若一次侧电压取高些，则系统电抗小，短路容量大，可减少闪变，但须增加配电装置费用。若二次电压高些，则功率因素较高，电效率较高，但电弧长，炉墙损耗快，综合效率变低。 一般电炉变压器二次侧均为低电压（几十至几百伏），大电流（几千至几万安）。为保证各个熔炼阶段对电功率的不同需要，变压器二次电压要能在50%~70%的范围内调整，因此都设计成多级可调形式。调整方法有变换、有载调压分接开关等。变压器容量小于10MVA者，可进行无载切换；容量在10MVA以上者，一般应是有载调压方式。也有三相分别设置分接头装置，各相分别进行调整，可以保障炉内三相热能平衡。 与普通电力变压器相比，电炉专用变压器有以下特点：a.有较大的过负荷能力；b.有较高的机械强度；c.有较大的短路阻抗；d.有几个二次电压等级；e.有较大的变压比；f.二次电压低而电流大。 电炉变压器和电弧炉的容量比一般为0.4~1.2MVA/t。电弧炉的电流控制，是由电弧炉变压器高压侧绕组分接头的切换和电极的升降来达到的。 电抗器 为了稳定电弧和限制短路电流，需要约等于变压器容量35%的电抗容量，串入变压器主回路中。大型电弧炉变压器，本身具有满足需要的电抗值，不需外加电抗器；而小于10MVA的变压器，电抗不满足要求，需在一次侧外加电抗器。电抗器的结构特点是：既使通过短路电流，铁芯也不发生磁饱和。 电抗器可装在电炉变压器的内部，称为内附式；也可做成装在变压器外部的独立电抗器，称为外附式。 电炉变压器一般要串联电抗器，使得变压器短路阻抗和电抗器电抗之和达到0.33~0.5标准值（以电炉变压器额定容量为基准）。 容量小于10MVA的电炉变压器，有时在其高压侧装有串联电抗器，以降低短路电流和稳定电弧。对于较大容量的电炉变压器，它本身的漏电抗已足够大，不需再串联电抗器。 高压断路器 炼钢电弧炉对高压断路器的要求是：断流容量大；允许频繁动作；便于维修和使用寿命长。电弧电阻炉负载平稳，连续运行，常用多油或少油式高压断路器，炼钢电弧炉断路器经常跳闸，多选用六氟化硫断路器、电磁式空气断路器、真空断路器等。
电弧炉操作规程示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
电弧炉操作规程示范文本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 本规程适用机型：ДC-5M；ДC-5MT 额定容量：5吨 1、遵守铸造设备通用操作规程。 2、检查行程开关和碰块的位置是否正确，如不正确， 必须调整。 3、检查电极平衡锤，炉门平衡锤是否完全可靠，如不 安全可靠，要及时修理。 4、检查电极升降齿轮齿条的啮合情况是否良好。
5、全面空运转试车，并进行以下检查： a、每相电极升降各两次，观察运动情况是否良好，电极升降不得超过1.8米； b、开动台车进出各两次，观看传动系统的运动是否正常，导轨是否平整。注意电炉水管在台车进出过程中不许被挂坏。 c、开动倾炉装置两次，观看传动系统的运动是否正常，行程开关是否灵敏可靠，包闸松紧是否合适。炉子前倾角度不和超过10°，后倾角度（出钢方向）不得超过40°； d、开动炉盖，观看运动是否正常。确认一切正常后，
30T电弧炉技术说明书 30T电弧炉技术说明书 1、产品简介： 本产品为炉盖旋转、顶装料、偏心底出钢式，电极升降采用比例阀自动调节，PLC控制等。 2、用途： 该产品用于普通结构钢、优质钢和高级合金结构钢。 3、产品使用条件： 3.1 环境温度+5~+40℃。 3.2 海拔不超过1000m。 3.3 使用地区最湿月每日最大相对湿度的月平均值≤90%。 3.4 周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体。 4、产品主要技术参数： 额定容量 30t 最大出钢量40t(留钢5t) 炉壳内径φ4300mm 出钢/出渣倾角（最大） 20°/12° 石墨电极直径φ400mm 石墨电极分布圆φ1100mm 电极最大行程3100mm 电极升/降速度 6/4.5m/min
炉盖提升高度400mm 炉盖旋转角度~66° 液压系统：工作压力12Mpa 工作介质水-乙二醇 压缩空气系统：工作压力＞0.4Mpa 耗量5m3/h 变压器：额定容量 16 MVA 一次电压 35KV 二次电压 430~342.5~220V 13级 二次电流 26917A 调压方式有载电动调压 二次端子出线方式内封△侧出线 冷却方式油水冷却器 短网：阻抗值≤0.65+j2.7mΩ 三相不平衡系数≤5% 冷却水系统：进水压力 0.5Ｍpa（闭环） 0.35Mpa（开环） 进水温度≤35℃ 出水温度≤55℃ 耗量~480m3/h 水质应符合GB10067.1~4-88《电热设备基本技术条件》国家标准中的第5.1.3.3内容要求，既：
PH值6～８ 悬浮性固体＜10mg/L 氯离子平均＜60 mg/L 可解性固体＜100mg/L 电导率＜10□ s/cm 总硬度＜10度（每度水为10mgCaO每升水） 5、成套范围：（单台） 炉体 1套 倾炉装置1套 水冷炉盖1套 炉盖提升机构 1套 炉盖旋转机构 1套 电极升降机构 1套 气动装置1套 水冷装置1套 短网系统1套 液压装置1套 电炉变压器 1台 低压电控及PLC系统 1套 高压开关柜 1套 以下材料由用户自备
操作规程编号：YTO-FS-PD307 电弧炉熔炼工安全操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards

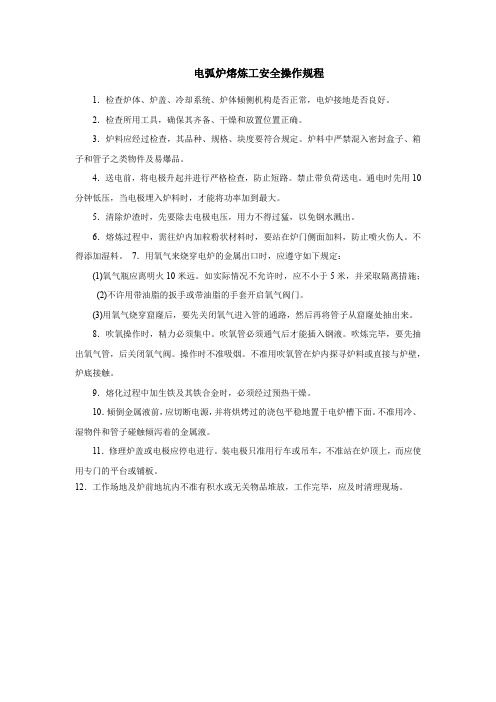

电弧炉熔炼工安全操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1．检查炉体、炉盖、冷却系统、炉体倾侧机构是否正常，电炉接地是否良好。 2．检查所用工具，确保其齐备、干燥和放置位置正确。 3．炉料应经过检查，其品种、规格、块度要符合规定。炉料中严禁混入密封盒子、箱子和管子之类物件及易爆品。 4．送电前，将电极升起并进行严格检查，防止短路。禁止带负荷送电。通电时先用10分钟低压，当电极埋入炉料时，才能将功率加到最大。 5．清除炉渣时，先要除去电极电压，用力不得过猛，以免钢水溅出。 6．熔炼过程中，需往炉内加粒粉状材料时，要站在炉门侧面加料，防止喷火伤人。不得添加湿料。 7．用氧气来烧穿电炉的金属出口时，应遵守如下规定： (1)氧气瓶应离明火10米远。如实际情况不允许时，应
