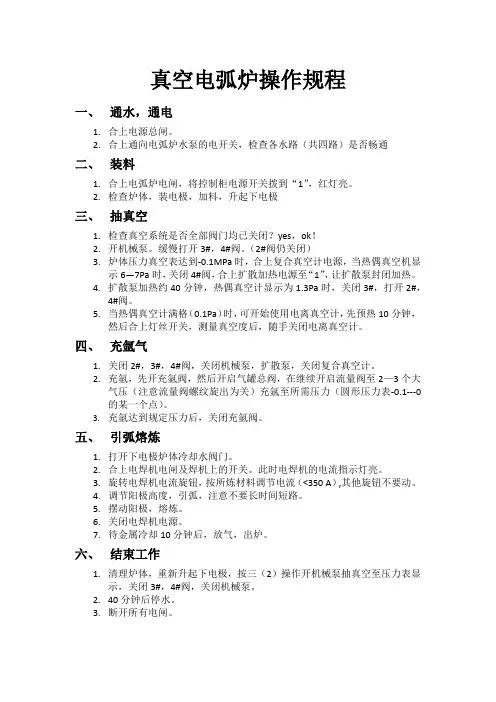

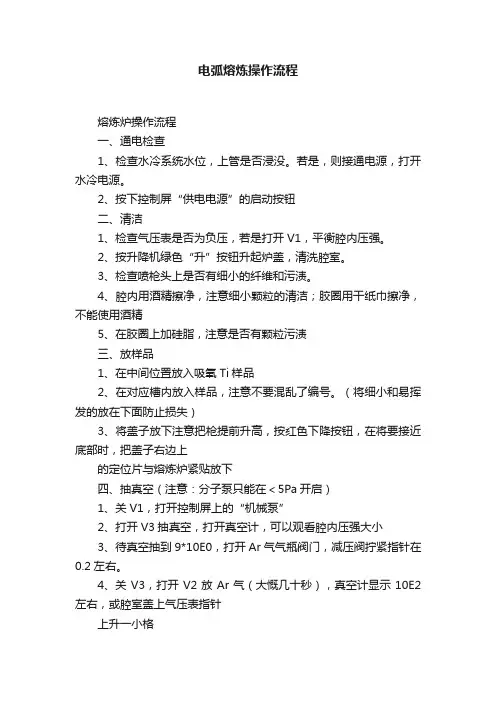

真空电弧熔炼炉操作步骤与规范
开机准备
1、打开循环水阀门，出水口有持续的水流出。检查水路，电路，机械泵油以及分子泵是否正常。检查V6、
V4、V2、V7、G1、G2、DF1、DF2是否处于关闭状态。检查氩气储量以及减压阀的气体流量调节是否正常。
2、开启总电闸（控制箱中的开关）。开启熔炼炉电源（右侧墙壁上配电箱电闸和空开）。开启控制箱中的
总电源。
3、开启V6，观察气压表直至一个大气压。升熔炼室门到适当高度，清洗炉底和样品室，装样品，旋转将
电极提高并置海绵钛正上方，降熔炼室门，关闭V6。
【注意事项】
开启熔炼室门前，炉内气压必须为一个大气压强。抽气前必须关闭所有气阀。在未使用氩气时关闭总阀门。关闭熔炼室门的时候注意对齐、对正，以及橡胶垫圈处的清洁。放入的样品不得多于坩埚高度的2/3，不得少于1/3.（粉末或者颗粒可以适当放多一些）。易氧化的样品需要打磨后立刻放入熔炼室抽真空处理。
抽真空、洗气
1、检查所有气阀是否关闭，打开机械泵（机械泵开关同为电磁阀DF1的开关）。待声音平稳后缓慢开启
V7，声音发生改变暂停开启，待声音平稳后继续开启V7直至完全开启。
2、观察真空计到达-0.1Pa两分钟后，开复合真空计电源（电弧炉）。
3、复合真空计显示小于10 Pa时，打开G1和前级阀DF2，此时复合真空计示数变大。，待示数恢复10Pa
以内后，打开分子泵电源，LED消零后，打开start，马上关闭V7。观察分子泵LED显示400且复合真空计显示1.0E-1Pa后，则认为工作正常。
4、当复合真空计达到5.5E-3Pa时, 先关闭G1，然后按分子泵控制台stop，同时关闭前级阀DF2防止因气
压上升引起的机械泵油的反扩散，半分钟后断开分子泵电源。待分子泵由于惯性泵叶轮转子逐渐停止转动后（大概6分钟，且有一声长鸣），可以认为分子泵已经停止工作。
5、关复合真空计电源。开氩气（0.05Pa）充氩气到一个大气压（0或－0.05Pa）时，关V2，关氩气。
6、重复抽真空洗气，充氩气2—3次（1—5步），最后一次使用完分子泵要关闭分子泵控制台电源。最后
一次充氩气后就可以开始以下熔炼操作。
【注意事项】
开启机械泵抽气阀V7的时候必须缓慢开启，防止由于气压变化过快引起的机械泵油反扩散进入波纹管，损害仪器寿命。分子泵工作环境必须为10Pa以内，低于10Pa才可以打开G1，同时关闭分子泵时也要先关闭G1。关闭分子泵前一定要关闭前级阀，由于机械泵不能保持高真空环境，没有及时关闭前级阀会引起机械泵油反扩散。注意分子泵的叶片会由于阻力自行停止，并不是关闭stop后直接停止，需要等待自行停止后再开启，严禁在减速过程中再次开启分子泵（在洗气过程中，两次抽高真空时间很短往往分子泵来不及停下来）。氩气冲入时要关闭复合真空计（只有气压小于真空计所示最低-0.1Pa后才可以使用复合真空计），且缓慢开启V2。分子泵运行过程中必须确保循环水正常开启。抽高真空注意一定要关闭V7。
熔炼（I=100 A）
1、熔炼前首先检查所有气阀是否都已关闭，水循环是否开启，总电源开关是否开启，熔炼炉内氩气是否到
达-0.05Pa。
2、开启照明，将电极放在海绵钛正上方2mm左右（首先接触海绵钛，然后顺时针旋起电极一圈），关闭照
明和左、上窗口挡板。
3、开启弧焊整流器，调节电流调节开关到“远控”端，点击远控操作台“启动”按钮，观察弧焊整流器是
否正常（风扇是否正常工作，电压显示是否正常）。然后开启控制箱中的高频电源。
4、左手握紧电极把手（只可以触碰圆环把手），右手去开启远控操作台“引弧”按钮，立刻观察熔炼室内
是否引弧成功（有绿色电弧，同时有特殊声音），若没有引弧成功，缓慢降低电极再次进行引弧（不可超过半圈，防止电极和坩埚或者样品接触）。引弧成功后提升电极至海绵钛表面1cm位置，小心移动电极，熔炼海绵钛1-3分钟吸收氧气。
5、待海绵钛通红后，将电极提升到最大高度，并快速移动到要熔炼的样品所在的坩埚正上方，缓慢降低电
极进行熔炼。
6、熔炼过程中要均匀的熔炼样品表面，在同一位置停留不要超过10s，直至样品完全融化至坩埚底面，形
成一个均匀的圆盘状。一边提升电极一边来回移动电极以保持样品均匀冷却。提升到最高位置后移动到另一样品进行熔炼，当所有样品熔炼结束后点击远控操作台“启动”按钮关闭电流。
7、熔炼结束后打开左、上窗口挡板进行观察带样品由通红冷却下来后（约5min），开启照明，翻样。再次
移动电极至海绵钛上方引弧，再次依次熔炼样品，每个样品至少熔炼4次（即翻样3次）。
【注意事项】
熔炼前一定要开启循环水，一定要关闭照明和窗口。熔炼时严禁将电极和坩埚，样品，翻样臂接触，尤其是在换样熔炼移动电极时。严禁身体任何部位碰触电击枪外除手柄圆环外的任何地方，且操作过程中必须穿戴厚手套。严禁视线离开电弧，务必熟悉远控操作台“启动”“引弧”按键的位置。严禁熔炼过程中使用翻样臂，同时严禁使用翻样臂时开启整流器（“启动”开关关闭，整流器显示电压为0）。严禁没有完全冷却时使用翻样手臂，可以待稍微冷却一会儿后打开窗口观察形貌。严禁同一样品熔炼时间过长，否则会导致样品含氧量变多，也会导致坩埚被消耗。高温时严禁使用照明。
取样、关机
1、熔炼完最后一遍后，关闭弧焊整流器电源，关闭控制箱中的高频电源。待所有样品稍微冷却（不再通红），
缓慢打开V6，观察气压表至0示数，静置10-15min后，升熔炼室门，小心取出样品。
2、清洗熔炼室，左、上观察窗口玻璃，V7、G1抽气管内壁，将电极和坩埚清洗干净、光滑，清除熔炼室
门橡胶垫片处的灰尘。降熔炼室门，关闭V6,，打开V7，直至机械泵将气压抽至-0.1Pa后，关闭V7，关闭机械泵，关闭控制箱总电源，关闭空开与所有电闸，一小时后关闭循环水。
【注意事项】
高温下严禁打开熔炼室门，打开照明，放入空气（高温下不易氧化的样品也会被氧化）。只有当温度降到室温左右，并且气压指到0时才可以开启熔炼室门，缺一不可。
真空炉的设备调试及操作过程 1、参照图纸供给的炉子平面布置、设备方位和土建条件，选好设备永久设备地址并进行土建施工。设备地址应无烟尘污染，环境清洁，空气枯燥，不该与其他设备等放在一同，坚持室温10-35℃，地上平坦光亮。 2、设备石墨电热元件和水冷电极时，应留意： a.拿石墨元件时要极为当心，以防损坏； b.要牢靠地拧紧螺栓，以到达杰出的电接触，不要用力太大，避免螺纹断扣。 3、按真空体系图将真空体系定位，组装并与炉体衔接。设备时把O型密封圈涂上一层薄薄的真空油脂，均匀地拧紧法兰。 4、按水冷体系图，将进水管与排水管别离接到炉子的进、排水口上，供给压力为0.1-0.15MPa，温度不低于15℃，不高于30℃的水源，最好供给循环水、防锈水。 5、供给压力最小为0.5MPa的气动气源，可用工业氮气，如用压缩空气，则自备气动“三大件”（如油雾气、减压器、分水滤气器）。 6、按回充气体体系图将管路接至回充管路上，并主张供给纯度为99.99%—99.999%的高纯度氮气作为回充气体。 7、按电气接线图把电源接到相应的电接点上，校核电源电压，衔接操控箱，动力箱和炉体间的电线电缆。 8、设备其他零部件，包含导管、丈量仪器外表等。 9、炉体和操控箱均接地，接地电阻≤4欧，外表和真空计的规管电缆也应接地。 调试与检验 全套设备按技能要求设备完毕后，无缺件并有杰出的接地时，即可按下列项目进行调试与检验。 1、查看项目 1）外观质量查看：外外表应光亮平坦，无严重压坑和机械碰伤。 2）主要外购的配套件说明书，合格证的查看：如真空机组、磁性调压器、电子电位差计、控温微处理机、真空继电器等。 2、冷炉调试 1）机械、气压、电气联动调试，调整工件传送搬运时刻≤25S，整个联动在装载200Kg 的情况下，接连动作三次应和谐平稳，精确牢靠。 a.真空隔抢手敞开或封闭行程时刻调至≤8 S。 b.工件车行进至加热室行程时刻调至12—15 S。 c.工件车上升或下降行程时刻调至≤3 S。 d.工件车后退至冷却室行程时刻调至12—15 S。 e.装载200Kg进行联动试验，总行程时刻为≤25 S接连动作应和谐平稳，精确牢靠。 2）气冷电扇调试，转速约2900r/min,滚动灵敏，无异常现象。 3）报警体系调试，应精确无误，安全牢靠。 4）丈量绝缘电阻大于等于20千欧。 5）丈量炉子冷态真空度，压升率接近0.5Pa/h（可结合在热调试中进行）。 3、热调试 1）在炉子真空度不低于13.3Pa的情况下通电烘炉，在炉温缓慢升至1300℃的整个过程中，炉子真空度不该低于13.3Pa，经过充沛烘烤，除气后，压升率到达技能要求时即可。 2）极限真空度丈量：不低于6×1.0-4Pa。
真空感应炉熔炼工艺 真空感应熔炼（VIM）是在真空条件下，利用电磁感应在金属导体内产生涡流加热炉料进行熔炼的方法，具有熔炼室体积小，抽真空时间和熔炼周期短，便于温度压力控制、可回收易挥发元素、准确控制合金成分等特点。由于以上特点，现在已发展为特殊钢、精密合金、电热合金、高温合金及耐蚀合金等特殊合金生产的重要工序之一。 1、基本原理： 真空感应熔炼的两个基本原理应用是：感应加热和真空环境。 1.1 感应熔炼是除电弧炉以外较重要的一种电炉熔炼方法。与电弧炉相比，其特点有： （1）电磁感应加热。由于加热方式不同，感应炉没有电弧加热所必须的石墨电极，从而杜绝了电极增碳的可能，因而可以熔炼电弧炉很难熔炼的含碳量极低的钢和合金。 （2）熔池中存在一定强度的电磁搅拌，可促进钢水成分和温度均匀，钢中夹杂合并、长大和上浮。 （3）熔池比表面积小。优点是熔炼过程中容易控制气氛，无电弧及电弧下高温区，合金元素烧损少、吸气少，所以有利于成分控制、气体含量低和缩短熔炼时间；缺点是渣钢界面面积小，再加上熔渣不能被感应加热，渣温低，流动性差，反应力低，不利于渣钢界面冶金反应的进行，特别是脱硫、脱磷等，因而对原材料要求较为严格。（4）烟尘少对环境污染小。熔炼过程中基本无火焰，也无燃烧产物。 感应加热的原理： 感应加热原理主要依据两则电学基本定律： 一是法拉第电磁感应定律： E=B·L·v·si n∠(v·B) E:导体两端所感应的电势； B:磁感应强度； v:相对速度； ∠(v·B):磁感应强度的方向与速度方向之间的夹角。 当一座无芯感应炉的感应线圈中通有频率为f的交变电流时，则在感应圈所包围的空间和四周产生一个交变磁场，该交变磁场的极
真空清洗炉操作步骤 1、打开废料收集罐，清理废料 2、拉开炉门，放置被清洗的工件，将炉门、收集罐的柔性石墨密封圈装入槽内，再将炉门和收集罐分别锁紧，合上炉门，关上进气手阀。 3、打开进水总阀，调整水压指示在0.2Mpa 左右，合上电源总空气开关。 4、打开仪表开关，按下泵启动按钮主令开关，检查泵的旋转方向，调整真空泵补充水流量计，流量在160L/H和水喷淋洗器手阀调整在适当位置，检查炉门法兰和收集缸法兰是否密封，真空度是否良好，各流量计调节应灵活正常，所有水管连接处无漏水。 5、调节真空泵延时开泵时间继电器时间和延时停泵时间继电器时间。关闭泵停止按钮，使真空泵主令开关置于自动位置。 6、根据清洗工艺，参照程序仪表PXR9使用说明书输入工作程序。 PXR5仪表设定： ⑴按SEL键3S后，进入第一组参数。 Prog 斜玻/保温控制、设定 AL1炉膛超温报警温度：510℃ AL2真空泵自动开启温度：300℃ LOC参数锁
⑵第2组参数设定按SEL键5S后进入 P I D HYS CTr L TC P-n2 P-SL P-SU P-Dp PV0F P-Df Aln2 STAT PTn SV-1 Tn1r Tn1S SV-2 Tn2r Tn2s SV-3 Tn-3r Tn-3s SV-4 Tn-4r Tn4s SV-5 Tn5r SV-6 Tn-6s SV-7 Tn-7r Tn-7s SV-8 Tn-8r Tn8s Mod SV-1 第一段目标值300℃ TM1r 第一段斜坡升温时30分钟 TM1s 第一段保温时间1小时 SV-2 第二段目标值470℃-500℃根据实际使用设定 TM2r 第二段斜坡升温时间30分钟 TM2s 第二段保温时间6小时 SV-3 第三段目标值100℃（设定一个低值） Mod 模式设定12 7、催化仪表设定 SV值设定300℃—350℃(体积较小的真空炉无催化) 8、时间继电器设定。（必顺使用时间继电器设在设有通电工作时设定） 延时停泵8小时 9、设定各仪表参数后，旋上加热主令开关，开始进入加热状态，在加热过程中，不要更改仪表参数，不要关闭仪表电源主令开关。真空泵启动后，调节好进气阀对炉内适量进入新鲜空气，一个工作周期，一直到结束。 10、一个工作周期后，自动停止加热、真空泵，打开炉门让它自然冷却，炉内温度降至200℃以下，取出工件。

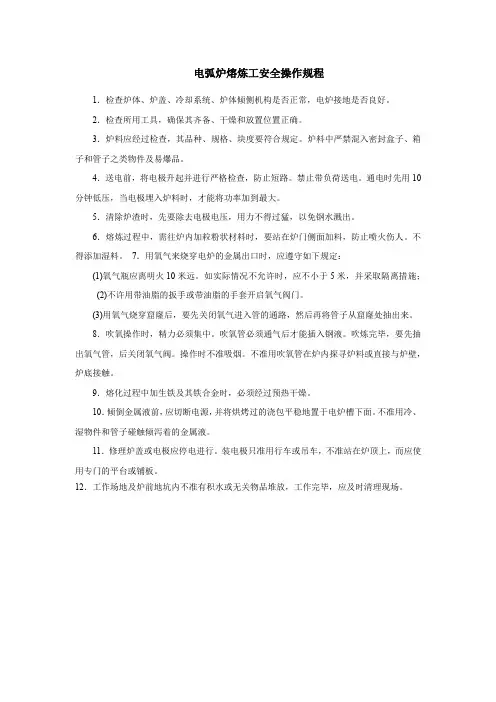

编订：__________________ 单位：__________________ 时间：__________________ 电弧炉熔炼工安全操作规 程(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
