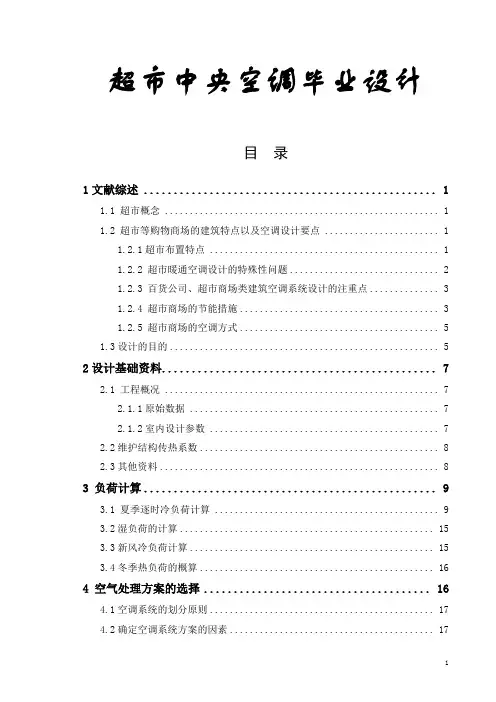

超市中央空调毕业设计
目录
1文献综述 (1)
1.1 超市概念 (1)
1.2 超市等购物商场的建筑特点以及空调设计要点 (1)
1.2.1超市布置特点 (1)
1.2.2 超市暖通空调设计的特殊性问题 (2)
1.2.3 百货公司、超市商场类建筑空调系统设计的注重点 (3)
1.2.4 超市商场的节能措施 (3)
1.2.5 超市商场的空调方式 (5)
1.3设计的目的 (5)
2设计基础资料 (7)
2.1 工程概况 (7)
2.1.1原始数据 (7)
2.1.2室内设计参数 (7)
2.2维护结构传热系数 (8)
2.3其他资料 (8)
3 负荷计算 (9)
3.1 夏季逐时冷负荷计算 (9)
3.2湿负荷的计算 (15)
3.3新风冷负荷计算 (16)
3.4冬季热负荷的概算 (16)
4 空气处理方案的选择 (17)
4.1空调系统的划分原则 (17)
4.2确定空调系统方案的因素 (17)
4.3全空气系统和空气-水系统进行的对比。 (18)
4.4 变风量系统与风机盘管加新风系统对比 (19)
4.5 结论 (21)
4.6空调系统分区 (21)
5 空调风系统、水系统计算 (23)
5.1全空气一次回风系统空气处理过程计算 (23)
5.2风机盘管加新风系统空气处理过程计算 (25)
6 空气流组织的设计与计算 (27)
6.1气流组织设计方法 (27)
6.2气流组织的计算 (27)
6.3.1一次回风风管系统的设计计算 (30)
6.4水系统的计算 (35)
6.4.2冷冻水水平供回水管路水力计算 (37)
6.5中央空调冷水机组选型 (39)
6.6机房冷冻水系统管径计算 (40)
6.7分水器、集水器的选型与计算 (41)
6.8冷冻水泵的选型和计算 (41)
6.9 空调水系统的定压 (42)
6.10冷却水系统的设计 (44)
6.11 空调冷凝水系统的设计 (45)
7 空调系统管道保温处理及设备减震设计 (47)
7.1 管道保温措施 (47)
7.2 空调系统噪声控制与减震控制 (47)
7.3 系统的防火 (47)
总结 (49)
致谢.................................... 错误!未定义书签。参考文献.. (50)
计算附表
附件一：翻译原文
附件二：利用两级的吸收式喷射器对新的R32制冷剂进行理论研究
1文献综述
1.1 超市概念
超级市场[1]是以顾客自选方式经营的大型综合性零售商场。又称自选商场。是许多国家特别是经济发达国家的主要商业零售组织形式。超级市场于20世纪30年代初最先出现在美国东部地区。第二次世界大战后，特别是50、60年代，超级市场在世界范围内得到较快的发展。在超级市场中最初经营的主要是各种食品，以后经营范围日益广泛，逐渐扩展到销售服装、家庭日用杂品、家用电器、玩具、家具以及医药用品等。超级市场一般在入口处备有手提篮或手推车供顾客使用，顾客将挑选好的商品放在篮或车里，到出口处收款台统一结算。
1.2 超市等购物商场的建筑特点以及空调设计要点
1.2.1超市布置特点
超市商场是由若干专业商店或专业柜台组成[2]，其经营范围比百货商店更广。有的亦称百货公司、百货大楼或购物中心等。大型百货商场经营成千上万种商品，规模大、顾客多，一般多设计为多层营业大厅，建筑面积可达上万平方米；中型百货商场，主要经营日用百货和热门商品，规模为几千平方米；小型百货商店经营日用百货，一般仅有一个营业厅，规模为几百平方米。超市商场除营业大厅外，还配备有仓库、管理、加工等用房。这类建筑的特点是：
空间较大、柜和陈列摆设多样、人流众多，要合理安排顾客人流路线和货物进出路线，避免交错混杂。
根据商品特性安排营业部位，贵重商品一般设在楼上，日用商品设在最方便的地方，笨重商品多安排在底层或地下层。
有些商场、商店和其他用途的建筑组合在一起，或附设在某些建筑中。如大型购物中心，不仅有百货商场，而且还有自助食堂、电影院、游乐场、美容院、游泳池和展览厅等活动内容的建筑；目前很多旅馆、车站、航空港等处，均开辟了很多商店、商场，有的还附带饮食店、食品商场等。
营业大厅要求宽敞，且有良好的通风、采光设施，对大中型商场还应设置通风空调。柜台平面布置应有较大的灵活性，以适应经营商品变换的需要。
因人流集中，应特别注意消防安全措施等。
随着人们生活水平的提高购买力增强近年来增加了不少商业建筑，繁华地区的商场顾客比较拥挤。为了保护广大顾客和商场职工的健康，我国卫生防疫部门对面业建筑提出了卫生[3]要求，对较大的重点商场还进行过监测对已建的大中商场要求进行改造提出增设通风设施或加建空气调节装置。新建的大中商业建筑和有条件的一船商场，也相继用没了空气调节设施，大大改善了现有商业建筑的环境和卫生标准。商业建筑是一个人员众多的公共场所，温度、湿度、清洁度和新鲜空气量等，对顾客和商场职工等影响很大。售货员长时间在卫生标推不高的环境中工作，会影响健康和工作效率；客虽然在商场中只是短暂地停留，但污浊含尘的空气容易传播某些疾病。因此，商业建筑的空气环境越来越被商业部门重视。近年来，在同一城市相同地段的一些商场，凡设置有良好通风空调系统的，其年经营额要比不设通风空调系统的间类规模商场大得多，而且商场职工的工作环境得到了较好的改善工作效率提高、病休人员减少、出勤率增高。
超市和一般的建筑有相同之处，但也有很多特殊性的地方，如超市由于人流众多，照射商品的灯光较强，因此在冷、热负荷计算方面，人体发热和灯光负荷成为主要考虑的因素。并且很多超市的柜台、货架和店铺的开间组合，有时要重新划分和作重新布置，经营商品也会有新的变换，这就要求空调系统和风口布置要适应这些变化等等。因此，设计超市商场里的暖通空调系统、选择冷、热源和布置送、回风口时，必须充分考虑到商场的这些特点，进行合理的设计。
1.2.2 超市暖通空调设计的特殊性问题
在售货场陈列的商品是多种多样的，商品的种类变化和商场的形式变化也是较多的，而商场的人员密度和照明负荷也有很大的差别，所以空调方式和设备也应具有各种灵活性以适应各种要求。
综合性的超市，有时有饮食店、各种商店、文化娱乐中心等，应根据一般售货情况和特点，不同的营业时间划分空调通风系统和设置通风换气装置。对于特殊售货场，举办展销物品的会场等，在冬季有的地方也要降温。也就是在南方地区，冬季有可能要进行制冷运转；在北方地区，可以进入大量室外冷风以达到降温目的。商场办公室一般设置在商场外面较多，由于其空调时间和一般售货场不同，必须考虑另外的系统，
通常采用风机盘管系统。
为防止从主要进出口侵入的室外空气，商业建筑物在冬季应设置热风幕，以防止冷风从大门侵入室内；夏季多采用普通空气幕。
由于商业建筑人员频繁进出，而且易燃物品也较多，故必须遵守《建筑设计防火规范》[4]和《高层民用建筑防火规范》[5]等，对高层商业建筑和封闭性的地下商场等，应配置排烟等防灾设备。
1.2.3 百货公司、超市商场类建筑空调系统设计的注重点
百货公司、超市商场的冷负荷主要来自照明和人员发热。其数值大小视建筑的档次而定。档次高的人数少，反之人多。通常按0.5~1.0人/m2计算[11]。照明按30~40W/m2。过渡季节的通风换气十分重要。几乎需80%的排气才能满足卫生要求[11]。因此这类建筑宜采用双风机系统，或单风机加排风机系统。
商场出入口处人流不息，一年四季大门敞开。冬季流入大量冷空气，夏季室外热气入侵，增加空调负荷。多年的经验告诉我们，大门口设置冷热风幕时解决这一问题的好办法。风幕的吹出口风速不能太大，也不能过小，大了会吹掉顾客的帽子，小了挡不住室外气流的入侵。工程实践证明风幕的吹出口风速以4~5m/s为好。商场中循环空气污染严重，空气过滤器以自动清洗式为佳。
1.2.4 超市商场的节能措施
中央空调系统节能措施：当人们意识到能源危机时，减少能源的消耗在社会生活中愈来愈重要。在公共和民用建筑中，中央空调系统的耗能约占建筑物耗能的 65 ％以上。目前，大多数楼字中央空调系统中存在很多能源浪费的情况，如因空调负荷计算不当，致使冷热源机组容量选择过大，形成“大马拉小车”的状况；系统的自控节能控制设计较为粗糙，甚至未作考虑，通常水泵运行的定流量系统对于电能的浪费是严重的；系统的管理不当也会造成运行成本的浪费等等。
空调冷负荷的确定及冷水机组的选择: 设计冷负荷是选择设备的主要依据，所以正确地计算建筑冷负荷对整个系统的设计十分重要。公共和民用建筑空调系统的负荷主要来自围护结构传热(包括太阳辐射)和新风负荷。由于各房间朝向、位置、功能及其内部热源等情况的不同造成的最大冷负荷出现的时间并不相同。因此建筑物冷负荷
的最大值应为每个房间逐时负荷叠加的最大值，而不是简单地将每个房间的最大冷负荷进行叠加。空调系统负荷是随室外气象条件而变化的，一年春夏秋冬四季中负荷有很大的不同，波动很大，在全年出现峰值负荷的时间很少。有资料表明，办公楼全年负荷的时间频率全年负荷大多集中于最大负荷的50％～70％[11]之间，而且当负荷大于总负荷的50％时，一般需开冷机，其余时间可用新风抵消冷负荷。因此设计时考虑全年负荷变化对冷机及其他设备进行大小搭配选择，以便在室内冷负荷较小时开启小型设备，而在冷负荷较大时再开启大型设备，尽量避免冷机及其他设备在低负荷率的情况下运行，其单位制冷量的耗电量会增加，因此适当选择冷机型号，保证高效率运行，也可减少系统能耗，达到节能的目的。
水泵的选择：冷水泵和冷却水泵的容量是按建筑物最大的设计负荷选定的，水泵扬程由系统最不利环路沿程阻力和局部阻力之和确定。实际工程因系统管路复杂，阻力计算往往只是粗略计算，而考虑很高的安全系数，这样水泵扬程选择往往偏大，泵扬程在0.4～0.5MPa的设计常能见到。水泵的选择计算，应贯彻执行国家节能设计标准 (GB50189-93)对水系统“水输送系数”的要求：空调供冷的水输送系数不得小于30。同时对系统最不利环路阻力的计算应该力求准确以选择适当水泵扬程使水泵达到经济运行的目的。另外泵的设置，经常未考虑冬夏季空调水量的差别，冬夏共用1台水泵，冬季大流量小温差，低效运行，电能浪费很大。为此建议冬夏季的冷水循环泵和热水循环泵分别设置。
空调水系统节能措施: 目前空调冷水系统大都采用1级泵定流量系统。水泵容量是按冷水机组最大负荷时选定的，且全年在固定的水流量下工作。当一些空调末端停机时，水阀不能关闭，回水温度随着降低，使得供回水间温差减小。由于季节昼夜和建筑物使用功能的不同，实际空调负荷在一年绝大部分时间内远比设计负荷低(前面也谈到过)，全年有60％的时间实际负荷是在设计负荷的50％～70％以下运行，而冷水流量不变情况下，供回水间温差由设计的5~7℃降为0.5～1.0℃，即系统在大流量小温差的情况下工作，从而浪费了水泵运行的输送能量，且增大了管路系统的冷热量损失。为了较好实现节能目标，考虑空调水系统设计为变流量系统。在空调末端设二通阀，依据室内恒温器的信号或送风温度信号，控制二通阀门的开度，改变用户(负荷侧)的水流量达到变流量的目的。但在冷源侧，通过冷水机组蒸发器的水流量是不能低于所需水量的额定值的，否则导致冷水温度过低，甚至有结冰危险，所以在供回水干管之间须设置带调节阀的旁通管以保证通过冷水机组蒸发器的水流量的恒定一
次泵变流量系统冷源侧常采用多台冷水机组和多台冷水泵(每台冷水泵对应 1 台冷水机组)的方式。此时，每台水泵水流量不变，冷水泵和相应的冷水机组进行台数控制，以使冷水机组在部分负荷下进行节能运行。
1.2.5 超市商场的空调方式
超市商场的空调方式大致分为集中方式和局部方式。集中方式有可分为全空气方式、与机组（指末端装置）结合使用的方式（或空气-水方式）以及全水方式。大中型商场主要采用全空气方式中的单风道定风量方式。局部方式在小型商业建筑中使用最广。
送风口型式：因为不同类型的送风口有不同的送风气流流形，所以送风口的型式要考虑不同的使用场合，不能盲目采用。商场以顶棚送风居多，而顶棚送风口的形式又以散流器型和盘型用得最广泛。百货商店送风口的允许风速为7.5m/s，对一层（首层）可达10m/s。
回风口型式：一般商场装在墙上或顶棚上的回风口，以固定百叶（格子型）的型式使用最广泛。但目前国内商场的卫生条件和环境较差，一般多采用下回风或侧回风。百货商店回风口的允许风速，位于人的活动区域上面时，允许面风速4m/s，在人的活动区域内，但原离人时，允许面风速3-4m/s，在人的活动区域内，但离人较近时，允许面风速2-3m/s。在墙上的回风格，允许面风速2.5-5m/s。
送、回风口布置时需要注意事项:
根据所处理的负荷大小来设计选择个数和大小。注意影响气流的障碍物，若气流动的地方受梁等障碍物影响时，气流偏转会有吹风感，而气流停滞时会造成温度分布不均匀，所以应注意风口布置的位置。避免气流短路。由于送风口和回风口布置不当，送出的气流还没有完全处理室内的负荷，就被回风口吸入，发生所谓短路现象。要有模数化、标准化的设计思想。风口的布置，要能够适应以后隔墙的变化和货柜的重新组合等变化，适应今后商场变化的需要。风口的数量选择是根据实际需要，不宜过多设置；因风口在商场内外露，所以它的形状和布置等的确定，应征得建筑师的同意。
1.3设计的目的
通过该超市商业楼中央空调系统设计的训练，进一步培养学生具有综合应用各种基础理论和专业知识，独立分析和解决一般工程技术问题的能力，使学生受到工程师
的基本训练，达到本科生培养目标的要求。
通过毕业设计进一步提高和训练学生工程制图、计算机应用和文献阅读、外文翻译、摘要书写的能力；熟悉有关设计规范、技术手册和工具书；增强本科生毕业后到生产第一线工作的适应能力；培养学生严谨、勤奋、求实、创新、刻苦的学风，教育学生增强事业心和责任感。
2设计基础资料
2.1 工程概况
该工程位于安徽省某市，某地处我国长江下游地区，属北亚热带季风气候区，四季分明，夏热冬冷，春秋短暂，雨量集中，历年平均气温16℃，主导风向夏季为西南风，冬季为东北风。商场共2层，总建筑高度 12.6 m，一楼二楼超市营业厅层高为5.6m。总建筑面积为18772.6 m2。
该建筑是集办公、超市购物与一体的综合商用建筑，建筑房间类型以超市和办公室为主，同时还有一些辅助性房间。
地下室设有储油间、柴油发电机房、冷水机房等。一楼设有超市营业厅，消防控制室，储藏室，卫生间等。二楼设有超市营业厅，卫生间等。
2.1.1原始数据
由于建筑物所在的地区是某市毗邻南京市，故按有关规定确定，采用南京市的夏季气象条件，如下表所示：
表2-1 南京夏季室外气象参数[6]
参数单位夏季
空调计算干球温度℃±1 35.0
空调计算湿球温度℃±1 28.3
空调计算日均温度℃±1 31.2
空调计算相对湿度 %±1 60
大气压力 kPa 100.40
平均风速 m/s 3.34
2.1.2室内设计参数
表2-2 夏季空调室内设计参数[6]
夏季夏季
房间名称温度相对湿度新风量
℃±1 ％±1 m3/h（/每人）
办公室 26 60 30
会议室 26 60 25
超市商场 26 60 15
2.2维护结构传热系数
表2-3 维护结构的热物理参数表[6]
类别构件名称传热系数K值 W/（m2·K）外墙砖墙，泡沫混凝土加木丝板，墙厚240mm 0.95 内墙 240水泥砂浆砖内墙 1.97 屋顶 100 厚泡沫混凝土保温屋顶 0.84 门单层玻璃门 3.01 窗双层金属钢框3mm厚普通玻璃 3.01
2.3其他资料
人数：按照相关设计手册确定[6]
照明、设备：按照相关设计手册确定[6]
空调使用时间：超市营业厅每天8：00-22：00 使用，使用时间为14个小时。
3 负荷计算
冷负荷计算是空调设计及空调冷水机组选型的主要依据。在冷负荷计算中，我们经常采用冷负荷系数法和谐波反应法计算空调冷负荷。
在房间冷负荷计算中，包括外墙和屋顶冷负荷、外玻璃窗冷负荷、日射得热冷负荷、人员散热冷负荷、设备冷负荷、照明冷负荷、食物散热冷负荷。
在选择空调冷水机组时，需要的是空调机组冷负荷，它包括房间冷负荷、新风冷负荷和再热冷负荷。由于我们在空气处理时不需要再热，所以不考虑再热冷负荷。
空调系统冷负荷，应根据所服务的房间同时使用情况，系统类型和调节方式，按各房间诼时冷负荷的的综合最大值或各房间的计算冷负荷累加值而定，并应计算新风冷负荷以及通风机，水泵，风管，水管等温升引起的附加冷负荷。本设计不采用各系统冷负荷综合最大值作为制冷机的容量，而是把每个逐时值的累加最大值作为选用冷水机组的依据，根据《暖通空调》[7]和《实用供热空调设计手册》[8]，用冷负荷系数法详细计算的夏季空调冷负荷,具体计算请见下列计算过程。
3.1 夏季逐时冷负荷计算
（1）外墙和屋面瞬变传热引起的冷负荷
在日射和室外气温综合作用下，外墙和屋顶瞬变传热形成的逐时冷负荷[7]Q （W ） 可按下式计算：
)t ()('τ)(c R t C T AK Q -= （3-1） 式中： A-计算面积，m 2；
K-外墙或者屋顶的传热系数，W/（m 2·K)， T R -室内设计温度，℃；
t'C(τ)-外墙或者屋顶的冷负荷计算温度的逐时值，℃。 △T d -地点修正值。
K a -墙外表面放热系数修正值。 K p -吸收系数修正值。 其中 t'C(τ)=（t ?(τ)-T (R))K p K a 。 表3-1给出了一楼南外墙冷负荷。
表3-1一楼南外墙冷负荷
在室内外温差作用下，玻璃窗瞬变传热引起的逐时冷负荷[7]Q ，可按下式计 算：
Q c （τ）＝A w K w (T C(τ)-T R ) （3-2） 式中： Q c （τ）-外窗玻璃的逐时冷负荷，W; A w -窗口面积，m2；
K w -外窗玻璃传热系数，W/（m 2·K）； T C(τ)-外玻璃窗的冷负荷温度的逐时值，℃。 表3-2 给出了一楼南外窗瞬变冷负荷
表3-2 一楼南外窗瞬变冷负荷
Q
c（τ)=C
a
A
w
C
cs
D
j,max
C
LQ
（3-3）
式中： A w-窗口面积，m2；
C
a
-有效面积系数；
C cs-窗玻璃的综合遮挡系数系数，其中，C cs=C
s C i
Cs为窗玻璃的遮阳系数；Ci为窗内遮阳设施的遮阳系数；
D j,max-日得热因数最大值，W/m2；
C LQ- 冷负荷系数。
表3-3给出了一楼南窗透入日射得热引起的冷负荷。
表3-3 一楼南窗透入日射得热引起的冷负荷
Q
c(τ)=1000n
1
n
2
NC
LQ
（3-4）
式中： n
1
-镇流器消耗功率系数。
N -照明设备的安装功率，kW ；当缺少数据时，根据空调区的使用面积取； n 2-考虑到玻璃反射，顶棚内通风情况的系数，当荧光灯罩由小孔，利用自然
通风散热于顶棚内，取0.5～0.6，荧光灯无通风孔时，视顶棚内通风情况去为0.6～0.8；
C LQ -时刻灯具散热的冷负荷系数； 表3-4给出了一楼营业厅灯光散射形成的冷负荷。
表3-4 一楼营业厅灯光散射形成的冷负荷
人体散热冷引起的冷负荷 Q c(τ)可按下式进行计算[7]：
Q c(τ) =q s nδC LQ （3-5） 式中： q s -不同室温和劳动性质成年男子显热散热量，W ； n-室内人数； δ-群集系数；
C LQ -人体显热散热冷负荷系数。
人体潜热散热引起的冷负荷计算公式：
Q c =q 1nδ （3-6） 式中：Q c -人体潜热散热形成的冷负荷，w ；
q l -不同室温和劳动性质成年男子潜热散热量，w ； nδ-同式(3-5)
表3-5给出了人体散热引起的冷负荷
（6）设备冷负荷
热设备及热表面散热形成的计算时刻冷负荷[8]
Q ,可按下式进行计算[8]
：
τ-T s X Q=q （3-7） 式中：T-热源投入使用的时刻，点钟；
T -τ-从热源投入使用的时刻算起到计算时刻的实间，h;
T X -τ-T -τ时间设备、器具散热冷负荷系数； s q -热源的实际散热量，W 。
由于本建筑的办公类型和数量无法确定，可按下式计算办公及电器设备的散热量:
f =Fq q s （3-8）
式中：F -空调区面积，m 2；
f q -从电器设备的功率密度，W/m 2 。 表3-6给出了一楼设备显热形成的冷负荷
表3-6一楼设备显热形成的冷负荷
当空调房间的温度与相邻非空调房间的温度大于3C o 时，需考虑由内维护结构的温差传热对空调房间形成的瞬时负荷[7]。冷负荷Q （W ）可按下式计算[8]： )t t (FK Q n s l -= （3-9）
式中:F -内维护结构的面积，m 2；
K -内维护结构的传热系数，W/（m 2·K）； T R -室内设计温度，C o ；
t ls -相邻非空调房间的平均计算温度，C o 。 表3-7给出了三楼办公室3内围护结构的传热冷负荷
表3-7三楼办公室3内围护结构的传热冷负荷
时刻，最大负荷为466.108kW 。
3.2湿负荷的计算[7]
湿负荷是指空调房间的湿源向室内的散失量，也就是为维持室内含湿量恒定需要从房间除去的湿量表3-9给出了建筑物人体散湿量。
3.3新风冷负荷计算[7]
空调系统中引入室外新鲜空气是保障良好室内空气品质的关键。在夏季室外空气焓值和气温高于室内空气焓值和气温时，空调系统为处理新风势必要消耗冷量。表3-10给出了本建筑物各房间新风冷负荷。
表3-10 建筑物各房间新风冷负荷
3.4冬季热负荷的概算
考虑到本楼房为商用建筑，需要创造舒适的室内环境，冬季也需采取适当的供暖。舒适性空调热负荷指标按照《民用建筑空调设计》[7]，对热负荷采用热负荷概算指标进行估算，表3-11列出了部分民用建筑物供暖热负荷概算指标。
表3-11部分民用建筑物供暖热负荷概算指标
本工程的使用功能多为商店，因此按商店的热负荷概算指标进行估算。按64W/m2
简算。本建筑空调面积为4687.4m2，则总热负荷为ΣQ=64×4687.4=299.99kW。
4 空气处理方案的选择
空气调节系统一般均由被调对象、空气处理设备、空气输送设备和空气分配设备所组成。空调系统的种类很多，在工程上应根据空调对象的性质和用途、热湿负荷特点、室内设计参数要求、可能为空调机房及风道提供的建筑面积和空间、初投资和运行费用等多方面的具体情况，经过分析和比较，选择合理的空调系统。
4.1空调系统的划分原则
(1)能保证室内要求的参数，即在设计条件下和运行条件下均能保证达到室内温度、相对湿度、净化等要求。
(2)初投资和运行费用综合起来较为经济；
(3)尽量减少一个系统内的各房间相互不利的影响；
(4)尽量减少风管长度和风管重叠，便于施工、管理和测试。空调系统所负担的房间不宜过多，以便于调节、使用灵活和减少噪声。
(5)系统应与建筑物分区一致。
(6)各房间或区的设计参数值和热湿比相接近污染物相同，可以划分成一个全空气系统。
(7)一般民用建筑中的全空气系统不宜过大，否则风管难于布置；系统最好不要跨楼层设置，需要跨楼层设置时，层数也不应过多这样有利于防火。
4.2确定空调系统方案的因素
空调系统方案的确定与很多因素[9]有关，在设计时，应与建筑、结构、工艺等专业密切配合，并与用户协商确定。确定方案以前要了解一下内容：
1、外部环境
（1）气象资料：建筑物所在的地点，纬度，海拔高度，室外气温，相对湿度，风向，平均风速，冬季和夏季的日照等。
（2）周围环境：建筑物周围有无有害气体放射源、灰尘放散源，周围对噪声的要求，属于住宅区、混合区还是工业区，周围建筑物的位置、规模和高度，环保防火和城市规划等部门对本建筑物的要求等。
2、所设计的建筑物的特点
