摘要
本工程为苏州市一酒店大楼，拟为之设计合理的中央空调系统，为室内工作人员提供舒适的工作环境。
设计内容包括：空调冷热负荷的计算；空调系统的划分与系统方案的确定；冷源的选择；空调末端处理设备的选型；风系统的设计与计算；室内送风方式与气流组织形式的选定；水系统的设计、布置与水力计算；风管系统与水管系统保温层的设计；消声防振设计等内容。
本设计依据有关规范考虑节能和舒适性要求，设计的空调系统采用风机盘管——新风系统。
关键词：酒店；中央空调；风机盘管——新风系统。
ABSTRACT
This project designs on air-conditioning system for a hotel Building in Beijing.By comparing the advantages and disadvantages of the air-conditioning program and the suitable situation, combined with the actual situation and the data in this paper,selecting the appropriate type of air conditioning systems to meet the indoor staff comfortable working environment, and determining the design system.
According to the relevent norms and the requirements of energy conservation and comfortableness, all-air primary return air system and the fan-coil unit plus fresh air system are applied to the central air conditioning system, respectively, based on the using function of the building. And both systems are designed, analysed, and calculated,separately. Based on this, the air conditioning wind, water systems and chiller plant are designed.
The design contents include: the consultation of the relevant material; the understanding of the design principles of the air conditioning system in high-rise complex building; the determination of the indoor and outdoor design parameters; the calculation of the air-conditioning cooling load; the demonstration and selection of cold and heat source; the calculation of the air-conditioning cooling load; the lectotype of the air terminal processing equipment; the selection of the indoor air supply pattern and air distribution form; the selection of the indoor air form of organization ; the design and accommodate of the vault ventilation system; the design, layout and calculation of the water system; the determination of the type of insulation material; the depiction of the clear engineering drawings.
Key words: hotel Building All-air system Fan-coil unit plus fresh air
目录
1 绪论 (5)
2 工程概况 (8)
2.1 设计概况 (8)
2.2 本毕业设计课题任务的要求 (12)
2.3 设计原始资料 (12)
3 空调系统负荷计算 (13)
3.1 外墙传热形成的逐时冷负荷 (13)
3.2 通过外窗得热形成的冷负荷 (17)
3.3 通过玻璃窗户进入室内的太阳辐射热形成的逐时冷负荷 (19)
3.4 人体散热形成的冷负荷和散湿量 (21)
3.5 照明散热，设备散热形成的冷负荷 (22)
3.6 热负荷的计算 (22)
4 划分空调系统及确定空调方案 (23)
4.1 空调系统的划分原则 (23)
4.2 空调系统方案的确定 (24)
5 空调系统的选择计算 (26)
5.1 新风机组的选型 (26)
5.2 风机盘管的选型 (27)
6 空调水系统水力计算 (29)
6.1 空调水系统的设计原则 (30)
6.2 冷水系统的水力计算 (31)
6.2.1供水管水力计算 (31)
6.2.2回水管及立管水力计算 (32)
6.2.3水系统立管的设计 (33)
6.2.4机房冷冻水系统管径计算 (35)
6.2.5分水器集水器的计算 (35)
6.3 中央空调冷水机组选型 (36)
6.4 冷冻水泵的选型计算 (37)
6.5 膨胀水箱的配置 (38)
6.6 冷却水系统设计 (39)
6.6.1 冷却塔的选型 (39)
6.6.2 冷却水泵的选型 (39)
6.7 冷凝水系统设计 (40)
6.8 供热锅炉的选型 (41)
7 风系统的水力计算 (42)
7.1 气流组织运算 (42)
7.2 气流组织的校核 (43)
7.3 新风管的水力计算 (44)
8空调系统的消声、减震、防腐与保温 (48)
8.1 消声与隔声的设计 (48)
8.2 减振的设计 (48)
8.3 管道的防腐 (48)
8.4 管路的保温 (49)
8.4.1 风管系统的保温 (49)
8.4.2 水管的保温 (50)
9 总结 (51)
结果 (51)
致谢 (52)
参考文献 (53)
附录 (54)
英文文献翻译 (80)
1 绪论
空气调节是一个内部受控的空气环境，一般是指在某一特定空间（或房间）内，对空气温度、湿度、空气流动速度及清洁度进行人工调节，以满足人体舒适和工艺生产过程的要求。现代技术发展还要求对空气的压力、成分、气味及噪声等进行调节和控制。
随着生产和科技的不断发展,人类对空调技术也进行了一系列的改进,同时也在积极研究环保、节能的空调产品和技术,已经投入使用了冰蓄冷空调系统、燃气空调、V A V空调系统、地源热泵系统等。暖通空调技术的发展，必然会受到能源、环境条件的制约，所以能源的综合利用、节能、保护环境及趋向自然的舒适环境必然是今后发展的主题。
空调发展速度非常快，各种新技术、新产品不断出现，舒适性空调、无氟空调、变频空调、一拖多空调及多联机空调都有了很快的发展，其中多联机空调是一种全新概念的空调，它是从设备、从主机，到末端、到管道、到运行、到控制的全套系统。它集一拖多技术、智能控制技术、多重健康技术、节能技术和网络控制技术等多种高新技术于一身，它能满足消费者对舒适性、方便性等方面的要求，与传统空调相比，具有显著的优点，投资少。[6]与多台家用空调相比，它只用一个室外机，安装方便美观，并且投资少。控制灵活方便。它可实现各室内机的集中管理，采用网络控制。可单独启动一台室内机运行，也可多台室内机同时启动，使得控制更加灵活和节能。占用空间少。
目前，随着我国经济的逐步增长，居住条件日益改善人们对生活环境的舒适性的要求越来越高，对中央空调的需求越来越大，对中央空调节能、舒适、健康1日起强制实施。该标准标志着我国建筑节能工作在民用建筑领域全面铺开,同时,国务院也大力倡导建立节约型社会。
因此，设计一项节能、舒适、健康的中央空调工程是很有实际意义的。
空调系统的作用就是对室内空气进行处理，使空气的温度、湿度、流动速度及新鲜度、洁净度等指标符合场所的使用要求。为此必须对空气进行冷却或加热、减湿或加湿以及过滤等处理措施。其相应设备有制冷机组、空调机组、风机盘管等。
建筑物内空气环境的控制，一般是指对室内空气的温度、湿度、清洁度、流速、压力以及噪声等进行调节或控制。在工程上将实现对空间内空气温度、湿度、清洁度、流速等各项参数进行调控的技术手段称为空气调节。空气调节对国民经济各行业的发展和对人民物质文明水平的提高起着重要的作用。这不仅意味着受控的空气环境对各种生产过程的稳定运行和保证产品质量有重要作用，而且对提高劳动效率，保护人的身体健康，创造舒适的工作及生活环境有重要意义。
随着我国国民经济的不断发展，人民生活水平的不断提高，空调已进入医院、宾馆、饭店、工矿企业、办公楼等各领域。常规中央空调系统是按照最大冷热负荷进行选型设计。而全年最热及最冷的天气只有几天，据统计，满负荷运行时间每年不超过10—20小时。因而中央空调大多数时间是在低于机组额定负荷即部分负荷状态下运行，造成了电能极大的浪费。我国是世界上仅次于美国的第二大能源消费国，其中空调能耗是导致我国出现季节性能源短缺的主要原因。据悉，我国在采暖和空调上的能耗占建筑总能耗的55％。因此，空调的节能问题引起了人们越来越高的重视。
空调的能耗主要包括制冷制热系统的能耗、冷冻水、冷却水循环系统水泵消耗的电能及房间内风机盘管消耗的电能。所以应从这几方面来减少空调能耗。例如降低建筑物的冷热负荷、降低水泵的能耗、降低风机的能耗、加强系统管理等。
本次设计题目为“苏州市酒店中央空调系统设计”，以酒店为设计对象，以现行中央空调设计标准为设计标准规范，理论联系实际，尽量使设计符合实际情况，在查阅了大量中外资料、文献和参考手册，并进行了毕业实习的基础上，本着合理和经济的要求，经过复杂而缜密的计算后，认真比较了多种空调方案，结合实际情况确定出最优方案。满足方案合理的同时，对空调设备进行多方面的综合考虑，选择最适宜的型号。
设计中涉及到如下方面的内容：
空调系统的空调方案比较、空调系统冷热负荷及湿负荷的计算、空调系统系统布置、空调设备及附件选择、空调系统水力计算、通风系统的设计、布置，
最后绘制出清晰明确的工程图纸。
由于本人系一名即将毕业的大学生，无论是实践经验还是理论基础都还比较薄弱。在设计过程中难免存在错误和不足，恳请各位老师指正。
2 工程概况
本次设计为苏州市酒店中央空调系统设计，地理位置为苏州。地处中纬，濒江近海，属亚热带季风气候。冬夏寒暑交替，四季分明，气候宜人。呈现了季风性、海洋性和局地性气候特征。由于苏州城区面积大、人口密集，使苏州城市气候具有明显的城市热岛效应，主导风向夏季东南风。
本次设计有指导老师发给我们任务书，任务书包括了本次设计的室外设计参数和室内设计参数。
本系统管线不复杂，施工方便，夏季空调和冬季供暖同用一套系统，无论从经济、使用寿命，还是从美观、清洁的角度讲，该系统都很符合建筑用途的要求。本设计均采用风机盘管加新风系统；厕所设置排风扇，保持厕所的相对负压，通过其他房间渗透补充厕所风量，再通过厕所风机排出，使厕所异味不能扩散至其他房间。正压控制的问题，为防止外部空气流入空调房间，设定保持室内5Pa~10Pa正压，送风量大于排风量时，室内将保持正压。
2.1 设计概况
本大楼为坐落于苏州市,共4层,大楼坐北朝南,整个建筑平面近似长方形,总建筑面积约为2300平方米,同时苏州雨量集中,夏热冬冷,历年夏季日平均温度接近30度.
以第一层的地板为水平面不计算,第一层地下室为3.9米,第2 和3层高为3.6 米。
地下室有卧室4间弱电间以及高低温冷库以及厨房等;
第一层设有:大厅服务台备品台消防控制室海鲜池料理台等；
第二层设有:客房备品台办公室茶水间等；
第三层设有:客房备品台办公室茶水间等。
图2.1地下室概况
图2.2一层大厅概况
图2.3 二楼客房概况
图2.4三层客房概况
本设计中的建筑物相关资料如下:
1外墙，250加气混凝土，Ⅱ型，墙体传热系数0.83 屋面传热系数0.33，Ⅰ型。
2)外窗玻璃窗双层中空，传热系数2.9
室内设计温度26℃，夏季空调34.8℃，
夏季空调室外机算湿球温度28.2℃（同南京），
3)外墙传热系数0.83，内墙材料为轻质龙骨，为0.83。
4)屋面传热系数0.33，玻璃窗传热系数2.2
室内设计温度，夏季26度，冬季20度；
室外计算温度，按南京取。
5)照明,设备:
假定烤箱功率为3000w，
厨房按照面积根据手册配比7800W冷负荷，其他按照不同环境和用途根据用书查取，
根据建筑电气专业提供。
第一层用荧光灯，功率为30w/m2.；
第二层用节能灯,功率为20w/m2；
第三层用节能灯,功率为20w/m2；
地下室采用节能灯，功率为25w/m2。
6)空调使用时间:
服务台，客房等全天候提供冷暖空气，
厨房和其他工作间的工作时间8点到22点。
7)劳作方式:
轻度劳动。
2. 2本毕业设计课题任务的要求
a)计算空调冷热负荷，确定计算空气处理过程，空调末端产品选型计算与校核，风系统与气流组织设计[6]。
b)绘制空调水系统图、空调机房管线平面图、各层风机盘管布置平面图等图。图幅、制冷系统原理图。技术要求等要切合实际，完成的CAD 图，计算机绘制的设计图包括CAD 图和一份手绘图。
c)编写设计计算说明书，要求文字简练、条理分明。
2. 3 设计原始资料
表 2.1 苏州市室外气象参数
表 2.2 各空调房间室内计算参数
夏季
冬季
新鲜空气量 噪声标准 温度(℃) 湿度(%) 温度(℃) 湿度(%) m 3/h?p db(A) 26
60%
20
55%
30-40
45
大气压/kPa
室外计算干
球温度/℃
夏季室外计算湿球温度/℃ 冬季室外计算相对湿度/% 室外平均风速/(m/s)
夏季空调室外计算日平均温度℃ 冬季 夏季 冬季 夏季 冬季 夏季 102.65
100.52
-4
34
28.2
75
3.2
3.1
30.4
3 空调系统负荷计算
本节以三楼北侧第一个房间（记为C1，ABCD 对应一层，二层，三层以及地下室)为例计算夏季冷负荷，计算时刻为全天，并将此房间各时刻的负荷汇总成表。其他各层各房间计算结果列于附录中。各参数及公式主要来自中央空调实训手册(因为一楼为大空间针对性不强，二楼缺乏屋顶计算，而三楼的客房可将各种情况涵盖在内，故以此房间为例。）
3.1 外墙传热形成的逐时冷负荷
以三楼一号客房为例，以12点为例。
])[(N d lf W t KaK t t KF LQ -+=βτ （3.1） 式中—外墙和屋顶得热形成的逐时冷负荷（W ）；
K —外墙的传热系数（0.83W/（m 2·℃）,屋顶为（0.33W/（m 2·℃）；
F —外墙的面积（m 2），北墙为20.4m 2，西墙为14.1m 2；屋顶为57.2m 2； —外墙的冷负荷计算温度的逐时值（℃），北墙为31.4℃，屋顶为40.2℃，西墙为35.9℃；
—冷负荷计算温度t lf 关于地区的修正值（℃），北墙为2.7℃，屋顶为2℃，西墙为2.1℃；
—室内空气设计温度（℃），本设计为26℃；
两个修正值取1，取0.97，将数值代入公式中，得
北墙 120W 26]-K K 2.1)20.4[(31.4×0.83＝=+βατW LQ 西墙 W K K LQ W 127]26)1.29.35[(1.140.83＝=-+?βατ 屋顶 W K K LQ W 281]26)0.22.40[(2.5733.0=-+?=βατ
时
间
0:00
1:00
2:00
3:00
4:00
5:00
6:00
7:00
8:00
9:00
10:00
11:00
12:00
表3.1 北墙逐时传热引起的冷负荷
12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00
时
间31.4 31.3 31.2 31.2 31.3 31.4 31.6 31.8 32.1 32.4 32.6 32.9
1 kα
0.97 kβ
2.7 t d 3
3.1 33.0 32.9 32.9 33.0 33.1 33.3 33.5 33.8 3
4.0 34.2 34.5 t c
20.4 F
0.83 K
26
120 118 117 117 118 120 123 126 131 136 140 144
表3.2 西墙逐时传热引起的冷负荷
时
间0:00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00
10:0
11:0
12:0
33.1 33.2 33.2 33.2 33.1 33 32.8 32.6 32.3 32.1 31.8 31 31.4 kα 1
kβ0.97
t d 2.7
t c34.7 34.8 34.8 34.8 34.7 34.6 34.4 34.2 34.0 33.8 33.5 32.7 33.1 F 20.4
K 0.83
26
148 149 149 149 148 146 143 140 135 131 126 113 120
38.5 38.9 39.1 38 39.1 38.9 33.6 38.2 37.8 37.3 36.8 36.3 35.9 kα 1
kβ0.97
t d 2.1
t c39.4 39.8 40.0 38.9 40.0 39.8 34.6 39.1 38.7 38.2 37.7 37.2 36.9 F 14.1
K 0.83
26
157 161 163 151 163 161 101 153 149 143 137 132 127 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00
时
间35.9 35.5 35.2 34.9 34.8 34.8 34.9 35.3 35.8 36.5 37.3 38.0
1 kα
0.97 kβ
2.1 t d 36.9 36.5 36.2 35.9 35.8 35.8 35.9 36.3 36.8 37.4 38.2 38.9 t c
14.1 F
0.83 K
26
127 123 119 116 115 115 116 120 126 134 143 151
表3.3 屋顶逐时传热引起的冷负荷
时
间0:00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00
10:0
11:0
12:0
0 43.7 44.3 44.8 45 45 44.9 44.5 44 43.4 42.7 41.9 41.1 40.2
kα 1 kβ0.97
t d 2
t c44.3 44.9 45.3 45.5 45.5 45.4 45.1 44.6 44.0 43.3 42.5 41.8 40.9 A 57.2
K 0.33
26
346 357 366 370 370 368 361 351 340 328 313 298 282 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 时间40.2 39.5 38.9 38.5 38.3 38.4 38.8 39.4 40.2 41.1 42 42.9
1 kα
0.97 kβ
2 t d 40.9 40.2 39.6 39.2 39.0 39.1 39.5 40.1 40.9 41.8 42.7 43.5 t c
57.2 F
0.33 K
26
282 269 258 251 247 249 256 267 282 298 315 331
3.2 通过外窗得热形成的冷负荷
在室内外温差作用下，玻璃窗瞬变传热引起的冷负荷可按下式计算：
（3.2）
式中Qw—玻璃窗传热引起的冷负荷（W）；
Kw—玻璃窗的传热系数，此设计西窗，北窗为2.2W（m2·℃）
Aw—窗洞的面积（m2），西窗为3.2 m2，北窗为9.5m2；
tc—外玻璃窗冷负荷的逐时值，℃，用资料[3]查出，
tr—室内空气设计温度（℃），26℃，
td—室内修正温度。
将数值代入公式中，得
北窗W
LQ164
)
26
3
8.
30
(
2.2
5.9=
-
+
?
?
=
τ
西墙W
LQ54
)
26
3
8.
30
(
2.2
2.3=
-
+
?
?
=
τ
表3.4北墙外玻璃墙得热形成的冷负荷
时
间0:00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00
10:0
11:0
12:0
tc 27.2 26.7 26.2 25.8 25.5 25.3 25.4 26.0 26.9 27.9 29.0 29.9 30.8 Aw 9.5
Kw 2.2
td 3
Tr 26
Qw 88 77 67 59 52 48 50 63 82 102 125 144 163 12:0
0 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00
23:0
时间
30.8 31.5 31.9 32.2 32.2 32 31.6 30.8 29.9 29.1 28.4 27.8 tc
表3.5 西侧玻璃墙得热形成的冷负荷
时
间 0:00
1:00
2:00
3:00
4:00
5:00
6:00
7:00
8:00
9:00
10:00
11:00 12:00 tc 27.2
26.7
26.2
25.8
25.5
25.3
25.4 26
26.9
27.9
29
29.9
30.8
Aw 3.2 Kw 2.2 td 3 Tr 26
Qw
29
26
22
19
17
16
17
21
27
34
42
48
54 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00
时
间
30.8
31.5
31.9
32.2
32.2
32
31.6 30.8
29.9
29.1
28.4
27.8
tc 3.2 Aw 2.2 Kw 3 td 26
Tr 54
59
62
64
64
62
60
54
48
42
37
33
Qw
3.3 通过玻璃窗户进入室内的太阳辐射热形成的逐时冷负荷
窗户进入室内的太阳辐射热形成的逐时冷负荷计算公式为
s Dj Ci Cs Aw Ca Q max ????=τ （3.3）
9.5 Aw 2.2 Kw 3 td 26
Tr 163
178
186
192
192
188
180
163
144
127
113
100
Qw
式中 —计算时玻璃窗进入室内的太阳辐射得热量（W ）； Ca 有效面积系数都为0.75；
A —窗洞的面积（m 2），北窗为3.15m 2，西侧为3.15m 2； Cs —窗玻璃的遮阳系数都为0.74； Ci —窗内遮阳设施的遮阳系数，都为0.5； 将数值代入公式中，得
北窗W Q 1.8884.01205.015.375.074.0=?????=τ 西窗W Q 8.40384.05505.015.375.074.0=?????=τ
表3.6 通过北墙进入室内的太阳辐射热形成的冷负荷
时
间 0:00
1:00
2:00
3:00
4:00
5:00
6:00
7:00
8:00
9:00
10:00
11:00
12:00
Ca
0.75
3.15
0.74
0.5
120
A
Cs
Ci
Dj,
max CL
Q 0.07
0.07
0.06
0.06
0.06
0.05
0.11
0.18
0.26
0.4
0.58
0.72
0.84
7.3
7.3
6.2
6.2
6.2
5.2
11.5
18.8
27.2
41.9
60.8
75.5
88.1
12:00
13:00
14:00
15:00
16:00
17:00
18:00 19:00
20:00
21:00
22:00
23:0
时间
0.75 3.15 0.74 0.5
Ca Aw Cs Ci
表3.7 通过西墙进入室内的太阳辐射热形成的冷负荷
时
间 0:00
1:00
2:00
3:00
4:00
5:00
6:00
7:00
8:00
9:00
10:00
11:00
12:00
Ca
0.75
3.15
0.74
0.5
550
Aw
Cs
Ci
Dj,
max CL
Q
0.07
0.07
0.06
0.06
0.06
0.05
0.11
0.18
0.26
0.4
0.58
0.72
0.84
33.6 33.6 28.8 28.8 28.8 24.0 52.8 86.5
124.
9
192.3
278.8
346.1
403.8
120
Dj,m ax
0.84 0.8 0.62 0.45 0.32 0.24 0.16 0.1 0.09 0.09 0.08 0.08 CLQ 88.1
83.9
65.0
47.2
33.5
25.1
16.7
10.4
9.44
9.44
8.39
8.39
时间 12:00
13:00
14:00
15:00
16:00
17:00
18:00
19:00
20:00
21:00
22:00
23:00
Ca
0.75
3.15
0.74
0.5
550
Aw
Cs
Ci
Dj,
max
毕业设计（论文） 题目名称：惠新大厦中央空调系统设计 学院名称：能源与环境学院 班级：建环 学号： 学生： 指导教师： 年月日
论文编号： 惠新大厦中央空调系统设计 专业：建筑环境与设备工程：教导老师： 摘要 本设计为惠新大厦中央空调设计。通过方案比较，在负荷计算的基础上，采用了风机盘管加新风和全空气两种空调系统形式。一层除了有单独办公室，还有一个长17.8m，宽15.6的办公大厅，不适合用风机盘管加新风系统，选用全空气系统。二层到十层楼层，大部分为单独办公室，所以全部选用风机盘管加新风系统。风机盘管为卧式暗装，新风不承担室负荷；全空气系统为一次回风系统，室送风采用散流器下送方式。新风从墙洞引入，再由各层的新风机组集中处理供应。冷冻水由地下室的冷冻机房供应，采用了闭式同程两管制水系统。水管用泡沫橡塑保温，风管采用离心玻璃棉。设计工程中考虑了消声、减振措施。 关键词：中央空调，风机盘管加新风系统，全空气系统，大厦
Central Air-conditioning Design for HuiXin Building Abstract The air conditioning engineering of Huixin Building was designed. On the base of cooling load, heating and moisture load calculation, primary air fan-coil system and all air system are adopted by way of technical and economic analysis. In addition to individual office level, there is a length 17.8m, width of 15.6 in the office lobby, not suitable for fan coil plus fresh air system, use an all air system. The second floor to ten floors, most as a separate office, so all the fan coil selection of a new air system.The fresh air doesn’t undertake indoor load and delivers air through double deflection grille after mixing the return air in the horizontal recessed fan coil. The return air is harnessed one time by the air handling unit in the all air system and the handled air is delivered through double deflection grille by sidewall air supply. The fresh air is supplied by hole or shaft and handled by the fresh air handling unit. The chilled water which is a closed two-pipe direct return water system is supplied by the refrigerating plant room. The thermal insulation material of water pipe and air duct are foam plastics and centrifugal glass wool respectively. Measures of noise elimination, damp, fire prevention and smoke extraction is considered during the design. Key Words: air conditioning primary air fan-coil system all air system building.
摘要 随着汽车工业的迅猛发展和人民生活水平的日益提高,汽车开始走进千家万户。人们在一贯追求汽车的安全性、可靠性的同时,如今也更加注重对舒适性的要求。因而,空调系统作为现代轿车基本配备,也就成为了必然。汽车空调系统作为影响汽车舒适性的主要总成之一,给乘客提供一个良好的乘车环境,同时给汽车空调的使用与维修等技术问题带来新的挑战。本文通过对相关资料、研究材料的综合归纳,进一步深刻的对汽车空调系统的结构工作原理以及检测做了简单的介绍。论文最后以汽车空调故障检修的方法,和检修案例对汽车空调进行简单的探讨,达到对汽车空调系统了解,并运用在实际工作中。 关键字：汽车空调,系统,结构,检修
Abstract With the rapid development of the automobile industry and people's living standard increasing, automobile began to enter home s. People in consistent pursuit cars at the same time the safety, reliability, now also pay more attention to comfort requirements. Therefore, air conditioning system as the basic equipped with modern cars, also become the inevitable. Automotive air conditioning system as the main ass embly affect auto comfort, one of the passengers ride provides a good environment, and to use and maintenance of the automobile air-conditioning and some other technical problems bring new challenges. This article through to related material, summarized study materials, further deep f or automotive air conditioning system structure working principle and simply introduces detection. Paper finally to automotive air conditioning br eakdown maintenance method, and maintenance of automotive air conditioning for simple case to the discussion of automotive air cond itioning system, understand, and use in practical work. Keywords: Automotive air conditioning, systems, components, function
毕业设计（论文） 汽车智能照明控制系统 学生姓名： 学号： 所在系部： 专业班级： 指导教师： 日期：二〇一七年五月
学位论文原创性声明 本人郑重声明：所呈交的学位论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。本人完全意识到本声明的法律后果由本人承担。 作者签名：年月日 学位论文版权使用授权书 本学位论文作者完全了解学院有关保管、使用学位论文的规定，同意学院保留并向有关学位论文管理部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。 本人授权省级优秀学士学位论文评选机构将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。 本学位论文属于 1、保密□，在年解密后适用本授权书。 2、不保密□。 （请在以上相应方框内打“√”） 作者签名：年月日 导师签名：年月日
摘要 在当今社会，人们生活得到了极大的提高，汽车拥有量也在不断增加。汽车作为快捷方便的交通工具，给我们的生活带来了诸多方便，同时也带来不少的交通安全问题。汽车照明系统作为现代汽车的必备安全系统之一，在安全性方面有很多值得改进的地方。大部分的汽车的照明系统目前还是以传统手动操作为主，因此，实现汽车照明的智能控制是非常有必要的。 本文首先对汽车智能照明控制系统的研究背景和国内外概况作了简要介绍，给出了设计任务要求和总体设计方案，并根据实际情况做了硬件设计。硬件设计部分包括主控部分、电源设计部分、数据采集部分和模拟车灯控制部分。本设计是通过STM32单片机对传感器采集到的数据进行分析后对模拟车灯进行控制，控制的具体步骤通过软件编程实现。本文还对实物模型的制作流程作了简单介绍，并给出了实物图。最后对现阶段的研究进行总结并得出了结论，最终结论表明该系统在实际应用中是可行的。 关键词：汽车车灯;STM32F103C8T6;传感器
哈尔滨理工大学毕业设计 题目：基于PLC的中央空调控制系统设计院、系：自动化学院自动化系 姓名： 指导教师： 系主任： 2012年06月25 日
哈尔滨理工大学毕业设计(论文)任务书 学生姓名：学号： 学院：自动化学院专业：自动化 任务起止时间：2012 年 2 月27 日至2012 年 6 月25 日 毕业设计(论文)题目： 基于PLC的中央空调控制系统设计 毕业设计工作内容： 1．第1～2周，查阅相关资料并翻译外文资料； 2．第3～4周，了解课题目前在国内外的研究现状、发展趋势，确定中央空调所要实现的功能和了解整个系统的结构框架； 3．第5～8周，进一步了解中央空调的所要实现的具体功能，确定系统中所要用到的原器件，并进行最初的硬件电路的设计，为软件编程做准备； 4．第9～11周，学习PLC程序的设计与开发，确定最终的硬件电路的设计； 5．第12～13周，编写PLC程序，并和硬件一起进行程序调试，来检查程序的可行性； 6．第14～15周，修改必要的程序部分来完善系统，并书写论文的初稿；7．第16～17周，修改并完成书面论文，准备答辩。 资料： 1.王卫兵，高俊山. 可编程控制器原理及应用.第二版.机械工业出版社，2005 2.任光.可编程序控制器(PC)应用技术与实例.华南理工大学出版社，2001 3.汤蕴缪，史乃. 电机学.机械工业出版社，1999 4.康贤永，万大福. 可编程控制器及其应用. 重庆大学出版社，1998 5.梅晓榕，柏桂珍. 自动控制元件及线路. 科学出版社，2005 6.刘金琨. 先进PID控制Matlab仿真(第二版). 电子工业出版社，2004 指导教师意见： 签名： 年月日系主任意见： 签名： 年月日 教务处制表
(此文档为word格式，下载后您可任意编辑修改！) 摘要 本工程为苏州市一酒店大楼，拟为之设计合理的中央空调系统，为室内工作人员提供舒适的工作环境。 设计内容包括：空调冷热负荷的计算；空调系统的划分与系统方案的确定；冷源的选择；空调末端处理设备的选型；风系统的设计与计算；室内送风方式与气流组织形式的选定；水系统的设计、布置与水力计算；风管系统与水管系统保温层的设计；消声防振设计等内容。 本设计依据有关规范考虑节能和舒适性要求，设计的空调系统采用风机盘管——新风系统。 关键词：酒店；中央空调；风机盘管——新风系统。
ABSTRACT This project designs on air-conditioning system for a hotel Building in Beijing.By comparing the advantages and disadvantages of the air-conditioning program and the suitable situation, combined with the actual situation and the data in this paper,selecting the appropriate type of air conditioning systems to meet the indoor staff comfortable working environment, and determining the design system. According to the relevent norms and the requirements of energy conservation and comfortableness, all-air primary return air system and the fan-coil unit plus fresh air system are applied to the central air conditioning system, respectively, based on the using function of the building. And both systems are designed, analysed, and calculated,separately. Based on this, the air conditioning wind, water systems and chiller plant are designed. The design contents include: the consultation of the relevant material; the understanding of the design principles of the air conditioning system in high-rise complex building; the determination of the indoor and outdoor design parameters; the calculation of the air-conditioning cooling load; the demonstration and selection of cold and heat source; the calculation of the air-conditioning cooling load; the lectotype of the air terminal processing equipment; the selection of the indoor air supply pattern and air distribution form; the selection of the indoor air form of organization ; the design and accommodate of the vault ventilation system; the design, layout and calculation of the water system; the determination of the type of insulation material; the depiction of the clear engineering drawings. Key words: hotel Building All-air system Fan-coil unit plus fresh air
毕业设计（论文）任务书 毕业设计（论文）题目：某市某综合楼空调系统设计 系别能源与动力学院班级建环本121/122 学生姓名___________________ 学号 ________________________ 指导教师________ 职称_______________________ 毕业设计（论文）进行地点：校内 _______________________ 任务下达时间：2015 年12 月24 日 起止日期：2016年3月1日起——至2016年6月日止 教研室主任_________________ 年月日批准 1、论文的原始资料及依据:
（一）题目来源：某市某综合楼建筑结构图 （二）设计主要技术参数 （1）土建资料 详见建筑图纸。 （2 ）气象参数：根据本市的气象资料确定； （3 ）建筑参数： 外墙体结构：根据地区自行选定，如S =370 m m红砖，内外抹灰20mm 屋面：根 据地区自行选定，如200mm 厚混凝土板加12.5mm 厚加气混凝土保温层。 外窗：根据地区自行选定，如标准玻璃的单层钢窗，全部挂淡色窗帘，（4）室内空调设计参数：温度t n=26C； 湿度? n=60% 风速不大于0.3 m/s 。 （5）照明容量：40W/m （6）房间人数：0.5人/m2，群集系数0.92 （三）设计主要技术关键 正确进行空调负荷和新风量的计算，确定出冷气方案，合理地布置管道，并进 行水力计算，合理选择及布置设备，做好气流组织。 2、设计（论文）主要内容及要求通过本次设计使学生系统地掌握空调系统设计的主 要方法和步骤，能根据实际情况合理确定空调方案，会计算空调系统的负荷量和新风负荷量，能合理布置管道和设备，了解空调设备的型式及用途，会进行设备的选型，合理进行气流组织，会计算水管、风道的阻力，选取水泵、风机等。使学生能把所学知识灵活运用到实际当中去，让理论与实际相结合，为学生毕业以后的工作打下坚实基础。 主要内容： 空调系统的设计 1）、由建筑物所在地区确定室内外气象参数； 夏季室内外设计计算参数；室内温度、湿度、风速、新风量等参数。 (2)、空调房间热湿负荷计算；
* * * 大学 本科生毕业设计（论文） 学院（系）：电子与电气工程学院 专业：电气工程及其自动化 学生： 指导教师： 完成日期2012 年5 月 ****本科生毕业设计（论文）
基于PLC的校园照明智能控制系统设计 Intelligent Control of Campus Lighting Based on Programmable Logical Controller 总计：27 页 表格： 2 个 插图：15 幅 *****本科毕业设计（论文）
基于PLC的校园照明智能控制系统设计 Intelligent Control of Campus Lighting Based on Programmable Logical Controller 学院（系）：电子与电气工程学院 专业：电气工程及其自动化 学生姓名： 学号：104091120032 指导教师（职称）： 评阅教师： 完成日期：
基于PLC的校园照明智能控制系统设计 电气工程及其自动化* * * ［摘要］目前，大多数校园照明系统仍然使用人工控制，其缺点是控制复杂、修理困难、容易发生误动作。针对这种情况，本设计使用西门子S7-200PLC代替传统的人工控制校园照明系统。采用了PLC智能控制，系统稳定可靠，完全满足学校的照明要求，校园照明系统主要有道路控制输出信号、景观灯输出信号、公共绿地输出信号，根据PLC 控制原理对其进行I/0分配和绘制照明系统流程图及编写校园照明智能控制系统梯形图控制程序。最后经过模拟仿真运行，能够实现当设备发生故障或出现某些不正常运行情况时，由自动控制变换人工控制，在排除故障后再次实现自动控制满足照明智能控制系统的要求。 ［关键词］照明系统；西门子S7-200；输出信号；智能控制 Intelligent Control of Campus Lighting Based on Programmable Logical Controller Electrical Engineering And Automation Specialty* * * Abstract:At present the illumination system of the majority of our campus is still using the traditional manual control system, whose disadvantages are complex control, difficult to repair, prone to malfunction. For this situation, this paper uses the Siemens S7-200 and designs the system to control the campus lighting system instead of traditional artificial control，Programmable Logical Controller intelligent control system was adopted on the new campus, the control system is reliable enough to meet the requirement of campus lighting, The system mainly includes incident the output signal of the road、the decorative lights and the green fields. Which composes the I/0 allocation tables and flowing diagram and the ladder diagram control programs of the illumination system of the campus. Through the simulation, it is able to turn to manual control from the automatic system when the facilities generate the phenomenon of the malfunction and abnormal,the automatic system turn on after people to find and orderly deal with the malfunction ,and fulfills the requirements of the system of the intelligent control. Key words:The illumination system; Siemens S7-200; the output signal; intelligent control
南京铁道职业技术学院毕业论文 题目：苏州大学实训楼中央空调系统 作者：尹啸东学号： 421111146 系部：建筑设备工程系 专业：楼宇智能化工程技术 班级： 11宁系统维检301 指导者：刘光平讲师 评阅者： 2013 年 10 月
毕业设计中文摘要
毕业设计外文摘要
目录 1 引言 (5) 2 设计概况 (6) 2.1 概况 (6) 2.2 本毕业设计课题任务的要求 (7) 2.3 设计原始资料 (7) 3 空调系统 (8) 3.1 空调系统的基本定义 (8) 3.2 空调系统方案的确定 (9) 3.3 新风系统的监视与控制 (10) 4 新风系统 (14) 4.1 新风机组的设计要求.............................................. - 14 - 4.2 风机盘管机组的选型.. (14) 4.3 新风系统的监视与控制 (16) 5 空调水系统设计 (17) 5.1 选择水系统形式 (17) 5.2 选择管材和管道直径 (17) 5.3 水系统管路的布置 (18) 5.4 空调水量计算及泵扬程 (19) 6 空调冷热源系统 (20) 6.1 冷源系统 (20) 6.2 热源系统 (24) 7 ......................................................................... 7 ........................................................................ 结论....................................................................... 致谢....................................................................... 参考文献................................................................... 附录A 各房间最大热湿负荷汇总............................................................................................
1.课程设计的意义 通过本次的课程设计，使自己拥有一定的暖通空调设计能力；了解一些相关的规范和条例；熟悉并掌握暖通空调设计流程；同时使自己的思维更加的严谨，态度更加的认真，为以后的社会工作奠定了扎实的基础。 2.文献综述 随着国民经济的快速持续发展，作为支柱产业之一的建筑业也得到迅猛发展。而作为建筑业的重要组成部份的暖通空调业，其新产品、新技术、新材料更是层出不穷。暖通空调业发展所遵循的原则，概括起来就是：节能、环保、可持续发展，保证建筑环境的卫生与安全，适应国家的能源结构调整战略，贯彻热、冷计量政策，创造不同地域特点的暖通空调发展技术。因此，如何结合设计的需要，重视相关技术，并有选择而合理的应用在我们的设计中，满足业主要求，提高设计水平，是我们必须努力做到的。 2.1.暖通空调变工况点优化控制及能量管理探讨 2.1.1.工况点优化控制 暖通空调变工况点优化控制问题的研究近年来在我国被重视。S.W.Wang 提出了一种基于整个系统环境的预测响应及能量运行来改变暖通空调系统控制，设定点的系统方法，并用遗传算法对系统进行优化控制，同时优化多个设定点来改善系统响应和降低系统能耗[??，后来他又采用自适应性控制理论对某海水冷却。空调系统进行了优化控制研究，采用带指数遗忘的最小二乘法参数辨识方法和基因遗传优化算法，对空调系统的空气处理单元进行了优化控制研究[??。罗启军等人提出了一项动态的优化技术在一个指定期间内，能得到使目标函数( 运行成本或者峰值能耗) 最小的房间温度曲线，该算法还给出了暖通空调设备的最佳开/关时间[??。K.T.Chan 等人提出用遗传算法对风冷制冷机的冷凝温度设定点进行优化控制以提高制冷机的效率[??。此外，有许多研究者用人工神经网络来模拟暖通空调系统中各个设备的非线性特性，用于实现对整个空调系统的优化控制。目前，研究者们将更多先进的建模方法和智能优化方法引入到了暖通空调的优化控制中，更加注重变工况点的在线优化控制。何厚建等人对已建的暖通空调各关键设备的静态模型采用用实数编码的遗传算法建立了水系统工作点优化控制策略[??杨晓平等人采用模糊聚类和RBF方法建立了空气处理单元的动态数学模型，以最终舒适性为目标优化空气处理单元的温湿度和送风压力[??。孙一坚根据空调负荷变化对一级泵水系统进行变流量控制，取得了显着效果[??。总之国内的学者更多探讨的是把智能方法引入控制系统的优化中，仿真研究多，实践成果少。
智能照明控制系统毕业设计 篇一：基于单片机的智能照明控制系统设计 本科生毕业论文(设计) 题目室内智能照明控制系统的研究与设计学生姓名李天顺学号 XX专业班级建筑电气与智能化10101班指导老师曾进辉 XX年11月 基于单片机的智能照明控制系统设计 摘要 随着电子技术的飞速发展，基于单片机的控制系统已广泛应用于工业、农业、电力、电子、智能楼宇等行业，微型计算机作为嵌入式控制系统的主体与核心，代替了传统的控制系统的常规电子线路。楼宇智能化的发展与成熟，也为基于单片机的照明控制系统的普及与应用奠定了坚实的基础。 本文介绍了基于单片机AT89C51的室内灯光控制系统及其原理，提出了有效的节能控制方法。该系统采用了当今比较成熟的传感技术和计算机控制技术，利用多参数来实现对学校教室室内照明的控制。 系统设计包括硬件设计和软件设计两部分。该照明控制系统的主控制器、分控制器分别是以AT89C51和AT89C2051单片机为基础，实现了通信、信号采集、控制与显示等功能。使用光电子镇流器，使光源具备自动调节功能。文中详细地
描述了控制电路的设计过程，包括：光信号取样电路、人体信号采集电路、键盘与LED显示电路、RS485通信电路、照明灯控制电路、看门狗电路以及信号处理电路等。对于软件设计主要有主控制器、分控制器的有线通信程序设计以及灯光控制、定时控制、键盘扫描与LED显示等程序设计。 工作时,光信号取样电路采集光照强弱、人体信号采集电路采集室内是否有人、是否为工作时间等信息并将信号送到单片机,单片机根据这些信息通过控制电路对照明设备进行开关操作,从而实现照明控制,以达到节能的目的。 关键词：智能控制，主控制器，分控制器，单片机，定时控制 The Control System for Intelligent Lighting Based on Single–chip Microcomputer Author: Li Guozhong Tutor: Sun Man Abstract With the rapid development of electronic technology, the system of control based on Single-chip Microcomputer is widely applied in industry, agriculture, electric power, electron, intelligent building and so on. Microcomputer, as the subject and
三层别墅中央空调系统毕业设计 目录 第1节前言 1.1 家用小型中央空调的发展现状 (1) 1.2 外国家用小型中央空调发展现状 (1) 1.3 中国家用小型中央空调发展现状 (2) 1.3.1中国家用小型中央空调发展情况与国外的对比 (2) 1.3.2中国小型中央空调发展前景 (2) 1.3.3中国小型中央空调的优势 (3) 1.4家用中央空调的分类 (3) 1.4.1风管机 (4) 1.4.2冷热水机 (4) 第2节建筑信息 2.1 建筑概述 (6) 2.2地理位置 (6) 2.3计算参数 (6) 2.3.1建筑平面图 (6) 2.3.2室外计算参数 (6) 2.3.3室计算参数 (7) 2.4 建筑围护结构信息 (7) 2.5设计依据 (7) 第3节负荷计算 3.1 负荷计算特点 (8) 3.2 冷负荷系数法公式 (8) 3.3 负荷计算 (9) 3.3.1 外墙和屋面瞬变传热引起的冷负荷 (9) 3.3.2 墙,楼板等室传热维护结构形成的瞬时冷负荷 (9) 3.3.3 外玻璃窗瞬变传热引起的冷负荷 (10) 3.3.4 透过玻璃窗的日射得热引起的冷负荷 (11) 3.3.5 设备散热形成的冷负荷 (12) 3.3.6 人体散热形成的冷负荷 (12) 3.3.7 门引起的冷负荷 (13) 3.4负荷汇总 (13) 第4节空调系统方案的确定 4.1空调系统设计的基本原则 (16) 4.2空调系统方案的比较 (16) 第5节空调系统的计算
5.1风机盘管加新风空调系统选型计算 (19) 5.1.1 风机盘管处理过程 (19) 5.1.2风机盘管加新风系统设计 (20) 5.2新风机组的选型 (22) 5.3风管的布置 (23) 5.4风机盘管水系统水力计算 (24) 5.4.1基本公式 (24) 5.4.2冷冻水供水管路水力计算 (25) 5.5冷水机组选型 (27) 5.6机组的安装 (28) 5.7冷凝水管道设计 (29) 5.7.1设计原则 (29) 5.7.2水系统安装要求 (29) 5.7.3冷却塔的设计计算 (29) 设计总结 (31) 致谢 (31) 参考文献 (31)
摘要 本设计为西安市某综合性商业楼，拟为之设计合理的空调系统，为室内提供舒适的环境。 设计内容包括以下几个方面：第一，空调负荷计算：冷、湿负荷计算；第二，空调方案选择：空调系统、冷水机组；第三，风量及气流组织的计算；第四，空调机组及风机盘管的选型；第五，卫生间的通风设计；第六，风、水系统设计。根据各种计算结果，通过技术经济比较，确定合理的空调系统：一层商场、门厅、宾馆大堂、商务中心、美容美发等采用全空气系统；其余各层商场采用空气-水系统。 关键字：商业楼；全空气系统；空气-水系统；负荷；水力计算 Abstract This design is a comprehensive commercial building in Xi'an city. It is intended to design a reasonable air conditioning system to provide a comfortable environment for the interior. Design content includes the following aspects: first, the air conditioning load calculation: cold, wet load calculation; second, choice of air conditioning schemes: air conditioning system, chiller; third, the calculation of air volume and air flow; the fourth, and fan coil units in air-conditioning unit selection; fifth, bathroom ventilation design; the sixth, wind, water system design. According to the calculation results, through technical and economic comparison, to determine the reasonable air conditioning system: a layer of shopping malls, foyer, hotel lobby, business center, beauty salons, such as using all air system; air - water system is adopted as the rest of the shopping malls. Key words: commercial building; all air system; air water system; load; hydraulic calculation 目录 绪论 (1) 一、设计的目的与意义 (1) 二、设计内容 (1) 第一章工程概况 (2) 设计工程名称 (2) 建筑物的地理位置及功能介绍 (2) 设计参数 (2) 第二章空调负荷计算 (4) 冷负荷计算 (4)
J I A N G S U U N I V E R S I T Y 本科毕业论文 汽车空调的选型与布置 SELECTION AND ARRANGEMENT OF AUTOMOTIVE AIR-CONDITION 学院名称：汽车与交通工程学院 专业班级：车辆（卓越1002） 学生姓名：
指导教师姓名： 指导教师职称： 2014年 6 月
汽车空调的选型与布置 专业班级：车辆（卓越1002）学生姓名： 指导老师：职称： 摘要汽车空调的普及与创新，是提高汽车竞争能力的重要手段之一。近年来，随着汽车行业的发展和人们生活水平的提高，人们对于汽车的舒适性、可靠性和安全性的要求也在不断提高，而汽车空调能大大的提高汽车的乘坐舒适性。因此，对汽车空调的研究与开发特别重要。 本文对汽车空调的特点、原理、结构以及功能进行了阐述，并针对某品牌汽车，计算出夏天所需的制冷量，据此计算压缩机的排量与轴功率、冷凝器与蒸发器的传热面积以及膨胀阀功率，并选择相应的装置，最后对其进行布置设计。 关键字：压缩机冷凝器蒸发器膨胀阀匹配布置
SELECTION AND ARRANGEMENT OF AUTOMOTIVE AIR-CONDITION Abstract T he popularity and innovation of automotive air-conditioning is one of the important means to improve the competitiveness of the car. In recent years, with the development of the automotive industry and the improvement of people's living standards,people is increasing their requirements for vehicle comfort, reliability and safety , while the automotive air conditioning can greatly improve vehicle ride comfort. So, it is particularly important to research and develop automotive air-conditioning . In this paper, the characteristics , principles, structure, and function of automotive air-conditioning are described.In addition, I will calculate and design compressor, condenser, evaporator and expansion valve for a certain brand of car. Key words:compressor condenser evaporator expansion valve match arrangement 目录
毕业设计（论文）开题报告 理工类 题目:基于单片机的灯光照明控制系统 学院：电子工程学院 专业班级：DZ电子101 学生姓名：张宏伟学号：2012140023 指导教师：韩晓春 2014年3月8日
淮海工学院毕业设计（论文）开题报告 1.课题研究的意义，国内外研究现状、水平和发展趋势 （1）课题的研究目的与意义： 随着时代的不断发展，国民经济的快速提高，尤其是地产行业的高歌猛进，国内智能照明行业迅速发展，能源问题日益险峻，尽管我们的国土面积大，但人口数量庞大，能源相对短缺，而且我们对能源的浪费相对严重，已经制约了我国的经济的可持续发展。在建筑物中，电能的消耗占百分之六十至百分之九十左右，其中照明的占用量是总电量的百分之十至百分之十二，并且按照预测，随着建筑物保温隔热性能的提高以及其他供暖以及供冷措施的利用，照明用电占用比例还会上升，因此，涌现出了各种技术类型的厂家，市场上也出现了各种类型，别具特色的智能开关产品，智能照明系统也应运而生。 智能照明是指利用计算机、无线通讯数据传输、扩频电力载波通讯技术、计算机智能化信息处理及节能型电器控制等技术组成的分布式无线遥测、遥控、遥讯控制系统，来实现对照明设备的智能化控制。具有灯光亮度的强弱调节、灯光软启动、定时控制、场景设置等功能；并达到安全、节能、舒适、高效的特点。智能照明系统其独特的特性，迎合了人们绿色、环保、节能，智能化生活的观念。与核心控制器相结合，可实现如全自动调光，自然光源的充分利用，照度的一致性，光环境场景智能转换，节能，延长光源寿命等功能，与其功能相适应的是其广阔的应用环境，无论在交通路灯的控制，还是办公大楼照明的控制，或是家居生活中都能发现它的身影。在家居领域中能为人们提供舒适的生活空间；在办公领域，在节能中提高效率；在公共设施领域中绿色安全环保。该选题的意义在于迎合当前社会的发展趋势，绿色节能，开发出一个即节能，又不影响人们正常生活的智能照明控制系统，实现节能与智能控制的合二为一[1]。 研究灯光控制系统的目的在于加强了照明的自动化控制，系统最大的特点是场景控制，在同一室内可有多路照明回路，对每一回路亮度调整后达到某种灯光气氛称为场景;可预先设置不同的场景(营造出不同的灯光环境)，切换场景时的淡入淡出时间，使灯光柔和变化。时钟控制，利用时钟控制器，使灯光呈现按每天的日出日落或有时间规律的变化。利用各种传感器及遥控器达到对灯光的自动控制。 研究灯光控制系统的目的在于美化环境，室内照明利用场景变化增加环境艺术效果，产生立体感、层次感，营造出舒适的环境，有利人们的身心健康，提高工作效率。 研究灯光控制系统的目的在于延长灯具寿命，影响灯具寿命的主要因素主要有过电压使用和冷态冲击，它们使灯具寿命大大降低。LT系列智能调光器具有输出限压保护功能：即当电网电压超过额定电压220V后调光器自动调节输出在220V以内。当灯泡冷态接电瞬间会产生额定电流5-10倍的冲击电流，大大影响灯具寿命。智能调光控制系统采用缓开启及淡入淡出调光控制，可避免对灯具的冷态冲击，延长灯具寿命。系统
毕 业 设 计 课题名称 可编程的中央空调控制系统 的设计 姓 名 孙成彩 学 号 所 在 系 电子电气工程系 专业年级P10优秀论文 审核通过 未经允许 切勿外传
电气七班指导教师张德迪职称讲师 二O一三年四月十四

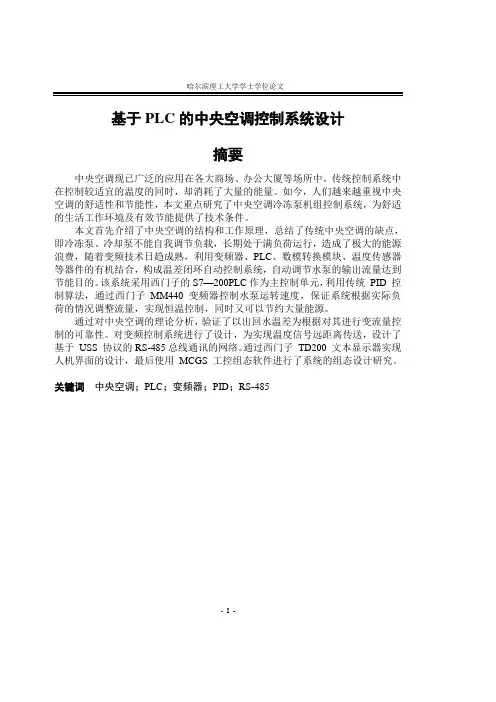

基于PLC的中央空调控制系统设计 摘要 中央空调现已广泛的应用在各大商场、办公大厦等场所中，传统控制系统中在控制较适宜的温度的同时，却消耗了大量的能量。如今，人们越来越重视中央空调的舒适性和节能性，本文重点研究了中央空调冷冻泵机组控制系统，为舒适的生活工作环境及有效节能提供了技术条件。 本文首先介绍了中央空调的结构和工作原理，总结了传统中央空调的缺点，即冷冻泵、冷却泵不能自我调节负载，长期处于满负荷运行，造成了极大的能源浪费，随着变频技术日趋成熟，利用变频器、PLC、数模转换模块、温度传感器等器件的有机结合，构成温差闭环自动控制系统，自动调节水泵的输出流量达到节能目的。该系统采用西门子的S7—200PLC 作为主控制单元，利用传统PID 控制算法，通过西门子MM440 变频器控制水泵运转速度，保证系统根据实际负荷的情况调整流量，实现恒温控制，同时又可以节约大量能源。 通过对中央空调的理论分析，验证了以出回水温差为根据对其进行变流量控制的可靠性。对变频控制系统进行了设计，为实现温度信号远距离传送，设计了基于USS 协议的RS-485总线通讯的网络。通过西门子TD200 文本显示器实现人机界面的设计，最后使用MCGS 工控组态软件进行了系统的组态设计研究。 关键词中央空调；PLC；变频器；PID；RS-485
基于PLC的中央空调控制系统设计目录 摘要................................................................................................................................. I 第1章绪论 (1) 1.1 课题背景 (1) 1.2 中央空调控制的研究现状及发展 (2) 1.2.1 中央空调控制系统的发展 (2) 1.2.2 中央空调变流量控制的发展 (3) 1.3 本研究课题的主要工作 (4) 第2章中央空调变流量控制的原理 (5) 2.1 中央空调系统的结构和原理 (5) 2.1.1 概述 (5) 2.1.2 制冷原理 (5) 2.1.3 中央空调系统的构成 (5) 2.2 中央空调变流量控制的原理及特点 (5) 2.2.1 变流量空调系统概述 (5) 2.2.2 中央空调变流量控制的实现方式 (7) 2.2.3 中央空调系统变流量系统的特点 (9) 2.3 电机的软启动原理及应用 (10) 2.3.1 软启动设备介绍 (10) 2.3.2 软启动器的应用场合 (10) 2.3.3 软启动器与变频器之间的区别对比 (10)
