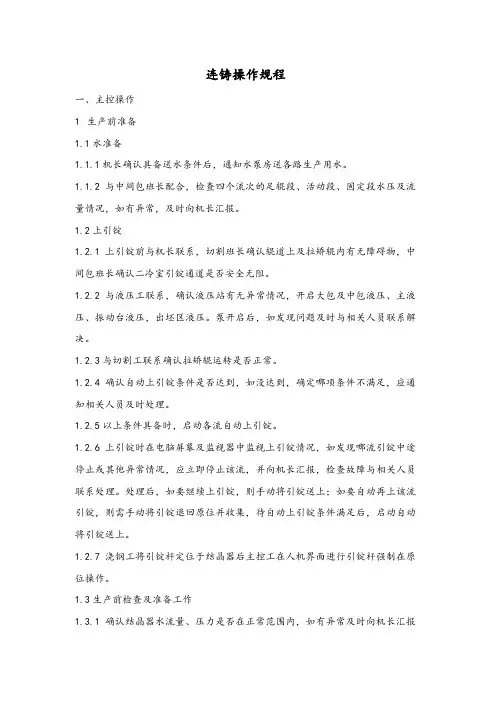

连铸操作规程
一、主控操作
1 生产前准备
1.1水准备
1.1.1机长确认具备送水条件后，通知水泵房送各路生产用水。
1.1.2与中间包班长配合，检查四个流次的足辊段、活动段、固定段水压及流量情况，如有异常，及时向机长汇报。
1.2上引锭
1.2.1上引锭前与机长联系，切割班长确认辊道上及拉矫辊内有无障碍物，中间包班长确认二冷室引锭通道是否安全无阻。
1.2.2与液压工联系，确认液压站有无异常情况，开启大包及中包液压、主液压、振动台液压，出坯区液压。泵开启后，如发现问题及时与相关人员联系解决。
1.2.3与切割工联系确认拉矫辊运转是否正常。
1.2.4确认自动上引锭条件是否达到，如没达到，确定哪项条件不满足，应通知相关人员及时处理。
1.2.5以上条件具备时，启动各流自动上引锭。
1.2.6上引锭时在电脑屏幕及监视器中监视上引锭情况，如发现哪流引锭中途停止或其他异常情况，应立即停止该流，并向机长汇报，检查故障与相关人员联系处理。处理后，如要继续上引锭，则手动将引锭送上；如要自动再上该流引锭，则需手动将引锭退回原位并收集，待自动上引锭条件满足后，启动自动将引锭送上。
1.2.7浇钢工将引锭杆定位于结晶器后主控工在人机界面进行引锭杆强制在原位操作。
1.3生产前检查及准备工作
1.3.1确认结晶器水流量、压力是否在正常范围内，如有异常及时向机长汇报
与水泵房联系。
1.3.2确认事故水塔水位是否正常，正常水位不低于4m；结晶器总管压力是否正常，水量调节阀开口度是否正常。
1.3.3检查设备水压力及流量是否达到，正常压力应大于
0.35MPa，流量大于450L/min。
1.3.4检查冲渣水压力及水泵状况。
1.3.5检查压缩空气及切割气体是否达到要求。
1.3.6确认电搅水系统水位，启动电磁搅拌水泵，检查压力、流量，确认电磁搅拌无故障。
1.3.7开浇前15分钟打开结晶器水逆止阀及设备水逆止阀。
1.3.8检查浇注许可条件是否达到，浇注前出坯区是否是远程控制。
1.3.9检查切割车及枪是否在原位，不在原位要进行复位。
1.3.10检查冷床是否在原位，自动情况如何，如左右油缸不同步要进行清零。
1.3.11检查横移捞钢车是否在原位，自动情况如何，电机是否正常工作。
1.3.12检查各区辊道是否正常，安全档板升降是否正常。
1.3.13根据调度计划单输入定尺长度，按要求输入炉号，设铸坯切头800mm。
1.3.14根据断面及切割工要求更改切割速度。
1.3.15中包车开往浇注位时，看有无故障出现，发现故障及时汇报，检查各流塞棒系统有无报警，液位检测有无故障。
1.3.16 中间包开到浇注位后检查中间包称重是否准确，如有异常向机长汇报。
1.3.17塞棒机构电源连接线插好后，打开塞棒机构控制电源。
2 生产操作
2.1启拉矫后监视各流钢液位及塞棒位置，塞棒位置异常要及时与平台人员联系。
2.2监视各流结晶器冷却水和二冷水流量、压力、进水温度及阀开口度状况。
2.3监视红坯在拉矫机下的压力转换情况。
2.4监视脱引锭情况，如不能自动脱，则在操作台上进行手动脱引锭。
2.5自动脱引锭后检查安全档板是否升起，如未升起则需手动升起，并检查引锭是否自动上收集架，如不收集，则需手动收集。
2.6引锭收集后，检查安全档板是否在低位。
2.7监视各流红坯在切割长度时是否自动切割，如切割不及时与切割工联系手动切割。
2.8监视红坯切断后检查切割小车及枪是否返回原位，如不返回则需手动复位。
2.9监视各区辊道运转是否正常，操作按钮将红坯送到位。
2.10监视横移
捞钢车是否自动捞钢，如不能自动捞钢，检查故障通知相关人员处理，并手动将坯捞至冷床。
2.11监视红坯放到冷床后，冷床是否自动，如不能自动则需手动。
2.12冷床应在低位和返回位循环，如发现异常情况联系相关人员处理。
2.13随时关注报警。
3 收尾工作
3.1在尾坯拉出模式中作相应减速。
3.2拉漏尾坯进入拉矫机时，抬起相应的拉矫辊。
3.3尾坯出拉矫机及时抬辊，并与平台人员联系转准备模式。
3.4与切割工配合切送尾坯。
3.5停产时关闭逆止阀、液压站停泵。
3.6做好相关记录，并记录当班设备运转状况。
4 换规格准备工作
4.1执行换规格参数并进行确认。
4.2配合维修人员检修。
二、封引锭操作
1 封引锭材料准备（封一个引锭头用料）
1.1石棉绳
准备
∮5mm、∮20mm两种规格。
1.2使用相应规格的引锭筐、按要求加入冷铁。
1.2.1φ180mm规格
长冷铁：φ12 mm，长度180mm，用量4支。
短冷铁：φ12 mm，长度130mm，用量12支。
1.2.2φ210mm规格
长冷铁：φ12 mm，长度200mm，用量4支。
短冷铁：φ12 mm，长度150mm，用量14支。
1.2.3φ270mm规格
长冷铁：φ12 mm，长度300mm，用量8支。
短冷铁：φ12 mm，长度220mm，用量20支。
1.2.4φ300mm规格
长冷铁：φ12 mm，长度300mm，用量10支。
短冷铁：φ12 mm，长度220mm，用量26支。。
1.3引锭筐
要求放入结晶器后，引锭筐下端面与引锭头上端面间隙为20mm,与结晶器壁间隙为15mm。
2 安装条件
2.1引锭头
要求引锭头上无影响引锭杆脱钩的冷钢、凹坑；头部必须倒角，确保能卡住密封引锭头的石棉绳。
2.2结晶器
要求结晶器内腔磨损、划痕、变形量与（锥度）指标符合使用要求，无残钢、残渣。检查结晶器划痕条数、深度，磨损量，不合要求的要下线。结晶器紧固在振动台上，结晶器外壳不接触电磁搅拌器本体内壁，不渗水，结晶器冷却系统已排尽空气。
2.3结晶器液位检测
换结晶器、结晶器停冷却水、或液位检测系统断电后再给电必须校定结晶器液位系统。
当结晶器水送过来后校液位时，先将液位开关断开，先校空位（2
50mm），在校满位（50mm）。
2.4振动台、拉矫机
相应的液压站已开起，振动台停在零位，拉矫机辊压符合拉引锭杆辊压6MPa的要求。
3 封引锭头操作
3.1钢水具备吊包条件前30分钟才能开始封引锭。
3.2引锭头定位
完成自动送引锭杆后，用手动点动方式送引锭杆，引锭杆头部最低面距结晶器铜管上端面距离为650mm。
3.3填石棉绳
用一根细石棉绳填充引锭头斜面与结晶器的接缝，头部最低处加石棉绳至引锭头最低面，用两根粗石棉绳子填充引锭头上端面与结晶器的接缝，要求紧密。
3.4放压石棉绳冷铁
要求用铜钎点压装好冷铁，要求冷铁不窜动，能压住石棉绳。
3.5撒铁屑
铁屑撒在石棉绳与压石棉绳冷铁上，覆盖住冷铁与石棉绳。
3.6放入引锭筐
引锭筐四周与结晶器间隙均匀，筐底架空在引锭头上，间距20mm。
3.7螺纹钢冷铁加入：均匀分布，不得加入引锭钩形成腔内。
3.8封好引锭后超过半小时未拉坯必须重新封引锭。
三、大包操作
1 接收钢包
1.1确认回转台处于钢包“受包位置”，即受包位回转臂在高位，钢包盖在偏转位，回转台接受位下不得
站人。
1.2中间包班长指挥行车工将钢包平稳地放到回转臂上，吊钩退出后，回转臂放至低位。
1.3中间包班长装好滑动水口油缸、长水口密封垫后，将钢包升至最高位，包盖由偏转位旋转至工作位，确认包盖盖上。
1.4逆时针旋转回转臂，使钢包转到浇注位。
1.5准确定位后，将回转臂停在中间包上方。
1.6待钢包转到浇注位后，将长水口与钢包下水口连接上。
1.7放下回转臂，等待开浇。
2 钢包开浇操作
2.1长水口安装后，根据机长或班长指令迅速打开滑动水口，观察引流砂及钢水流出情况，正常开浇后，将钢包降到最低位，接上氩气管，启动吹氩机开关按钮，将吹氩流量调到工艺要求。
2.2如打开滑动水口无钢水下来，可以快速关闭和重开滑板2~3次，依靠滑板运动的振动使引流砂自动流下，达到正常开浇。
2.3如还无钢水下来，先关闭滑动机构，再移开长水口，用氧气将水口烧开，直到钢水浇出。当中间包钢水量达到22t时，通知中间包班长在长水口碗部装入密封垫，准备上长水口，快速关闭滑动水口，马上安装长水口，及时打开滑动水口，转入正常浇注状态，并开启氩气阀门，向长水口与钢包下水口连接处吹氩。
2.4大包开浇后，中间包钢水量达到约10吨时，立即往包盖上四个孔均匀加入覆盖剂10袋。待中间包液位没过长水口下口后，及时往浇注区补加覆盖剂10袋，要求覆盖满钢液面。
2.5当中间包内钢水浇入20吨后，立即进行第一次测温，测温不合格要补测。
3 钢包正常浇注操作
3.1浇注正常后，视中间包液面情况及时加入覆盖剂，钢液面不得裸露、发红。
3.2正常浇注时，中间包液面控制在24~26吨左右，大包回转臂降到最低位。
3.3钢包中钢水重量为50±5t时取成品样，待样品冷却后，标明钢种、炉号。
3.4平均一炉测温
四次，分别在大包70吨、50吨、30吨、10吨时测。若测温出现故障或温度偏差大时，通知仪表工处理。
3.5在浇注过程中发生异常情况，应及时处理并通知班长。
4 钢包更换（多炉连浇）操作
4.1及时与主控室联系，掌握钢包内钢水重量情况。
4.2当钢包内钢水重量小于15吨时，或根据钢包钢水量和拉速、浇注时间，中间包浇满，注意下渣检测报警和长水口下渣情况，发现下渣及时关闭滑动水口。
4.3将钢包臂升起，移开长水口。
4.4回转钢包，进行下一炉的浇注（同钢包开浇一样）。
4.5连浇炉钢包长水口离中间包液面100毫米左右才允许开浇，钢水流出正常后迅速下降钢包。
4.7钢包开浇后，手动控制滑动水口，使中间包钢液上升到正常液位并保持稳定。
4.8 将受包位回转臂下降到最低位。中间包班长拆下已浇完钢包油缸，旋开包盖，指挥行车吊走钢包。
4.9多炉连浇时检查中间包钢渣，渣较多时，应及时升高中间包液位，中间包班长通知作溢渣操作。
4.10其他操作按正常钢包开浇操作执行。
5 收尾操作
5.1当钢包内钢水重量小于10吨时，注意下渣检测报警和长水口下渣情况，发现下渣立即关闭滑动水口。
5.2关闭氩气阀门，钢包升起移开长水口。
5.3钢包升到最高位后，将从浇注位转到受包位。
5.4定时测量中间包内钢液深度，铁棍要垂直插入，测量结果显示给中间包操作者。
5.5将受包位浇注完毕的钢包降到最低。
5.6中间包班长拆下钢包液压缸，将钢包盖从工作位置转至偏转位置，中间包班长指挥行车将钢包吊走。
5.7将两个回转臂都升到最高位并把回转臂转到与中间包车平行的位置。
四、
开浇操作
1 开浇准备
1.1 结晶器封引锭。
1.2安装塞棒电动缸、断流装置油缸、大包回转台接受大包，安装大包开浇油缸，中间包停止烘烤，试棒、抬起烘烤器，机长监视指挥情况下升起中间包到最高位。
1.3中间包车开至结晶器上方对中、回转大包至浇注位、对好大包长水口。1.4中间包降至距最低位100毫米，将塞棒电源线连接上，按下面板上的电源开关。
1.5操作模式由准备转为浇注模式。
2 开浇
2.1大包开浇，中间包内钢水达10吨时Ⅰ、Ⅳ流打开塞棒，中间包内钢水达12t 时Ⅱ、Ⅲ流打开塞棒。
2.2中间包开浇时钢流大小必须适当，第一棒开启度要稍大，10秒内钢水应见到结晶器液位显示10%左右，两至三棒启动拉矫机。
2.3确保足够的出苗时间。
φ180mm规格：出苗时间20~25秒；
φ210mm规格：出苗时间25~30秒；
φ270mm规格：出苗时间30~40秒；
φ300mm规格：出苗时间40~50秒。
2.4当结晶器液位升至60%时，加入适量相应型号的保护渣。
2.5当结晶器液位升至70%时，启动拉矫机。
2.6执行合适的起步拉速并按要求增加拉速，保持结晶器液面稳定。
φ180mm规格起步拉速：0.80m/min，启拉矫1分钟后加速到1.2m/min；
φ210mm规格起步拉速：0.60m/min，启拉矫1分钟后加速到1.0m/min；
φ270mm规格起步拉速：0.45m/min，启拉矫1分钟后加速到0.65m/min；
φ300mm规格起步拉速：0.35m/min，启拉矫1分钟后加速到0.55m/min。
2.7开浇后及时捞渣。
2.8最后一流启动拉矫机1分钟后将中间包降至低位，微调浸入式水口对中。
2.9根据中间包测温情况，控制到工艺要求拉速。
五、看流操作
1 看流
1.1密切注视各流结晶器液面波动情况.。
1.2浇注过程中，按工艺要求根据钢种、中间包测温等情况调整拉速。
1.3正常浇注时，按不同规格要求加、减拉坯速度，严禁大幅度加减速。
φ180mm规格每次加、减速幅度为0.05m/min；
φ210mm规格每次加、减速幅度为0.05m/min；
φ270mm规格每次加、减速幅度为0.03m/min；
φ300mm规格每次加、减速幅度为0.02m/min。
1.4浇注过程中随时对塞棒进行观察，发现有松棒、跑棒现象及时调整，发现塞棒位置偏高时采用试棒等方法及时处理。
1.5浇注过程中应加强对二冷水的检查，视情况调整拉速。
1.6结晶器保护渣必须干燥，干燥要求：结晶器保护渣在干燥箱内110
℃保温4小时以上，不得使用有结团、脱碳发白现象的保护渣。
1.7保护渣必须少加、勤加、匀加，注意观察结晶器钢水液面，严禁出现渣面发红及一次加入过量保护渣。
1.8结晶器渣层厚度保持在30~50mm，保持黑渣操作，每炉必须按要求测量每流液渣层厚度一次以上。
1.9检查保护渣的融熔层是否正常，如有渣圈及时捞出，捞渣时，捞渣棒不能伸入钢液面下，更不能接触结晶器四壁已凝结的钢壳，否则会造成捞渣棒拉不出而进入铸坯的事故。
1.10在浇注过程中随时观察铸坯质量，发现问题及时调整工艺参数并通知机长。
2 异常情况处理
2.1当出现拉漏情况时，应立即关流、下闸板，不停拉矫拉走铸坯。
2.2当出现液位波动异常（1秒钟内波动幅度超过10%）时，应采用关棒停拉矫，查清原因后，重新开棒启铸拉坯。
2.3当出现水口结瘤时，应多次开启、关闭塞棒。
2.4当出现塞棒不控流，速度已达到规定拉速，液位上涨到离铜管上口20mm时，应及时下闸板。
3 收尾
3.1停浇前最后一包钢水浇完后，将操作模式转为收尾模式，执行优化切割，以达到最佳的铸坯收得率。
3.2 中间包钢水液面降到500毫米深（中间包余钢水14吨左右）将拉速降到正常拉速到的80%，随后根据中间包钢水减少继续适当减速，关流前1分钟将拉速降到启铸拉速。
3.3优化切割灯灭后，一分钟左右关流。边流在中间包钢水深度250毫米左右（中间包余钢水7吨时）必须关流，最后一流待中间包液位下降到深度为180mm （中间包钢水约5吨）左右必须关流。关流时用力关闭塞棒，如塞棒不能正常关流，迅速下闸板。
3.4为减少注余和尾坯切割量，关流前速度应降为
起步拉速。
3.5尾坯拉出拉矫机后，将操作模式转为准备模式。
六、切割操作
1 送引锭杆
1.1接到主控室通知后，确认辊道和拉矫机上无人和障碍物，拉矫机内无冷钢和障碍物，切割小车夹钳已完全打开，方可通知主控室送引锭。
1.2主控室开始送引锭后，密切注意引锭头、引锭杆的运动，确保没有任何微小的受阻现象。发现有任何异常情况，应立即通知主控室停车，待排除故障后，方可继续送引锭。
2 开浇后的操作
2.1各流开浇后，引锭杆下行时，密切注视各流拉矫机的运转情况。
2.2当铸坯出二冷室后，注意各流坯头与引锭头接合情况，发现有脱钩现象及时通知机长处理。
2.3脱引锭时，有专人在机旁监视和注意铸机开浇后的引锭杆运动，排除任何运动障碍。自动不能脱开时，通知主控采用手动操作。
2.4如手动仍脱不开，就到切割机上切头，切头就留在引锭头上，待浇注完毕再处理。
2.5当引锭杆与铸坯分离后，引锭杆由辊道送进收集装置，自动不能升起存放时，通知主控采用手动操作。
3 切割操作
3.1切割机自动切坯头时，切割人员可根据实际情况做出决定是否将坯头切断，若切不断可进行线下处理。
3.2头尾坯移走装置将切下的头尾坯扫离通道并且放进铸机一侧的收集槽内。
3.3铸坯运行至切割位置时，切割机开始自动切割，切割人员要监视切割过程，如果发现有未切断铸坯应立即用事故切割枪切割。
3.4手动切割时，应设定好定尺标记，并参照相邻铸流切割位置进行手动切割。
事故切割定尺允许偏差0~
200mm，不得造成短尺坯。
3.5切割过程中注意观察切割火焰，如有异常及时调节。
3.6拉坯过程中注意观察氧气、液化气压力，正常氧气压力为1.0Mpa，低于此压力及时通知调度室；正常液化气压力0.10-0.25Mpa，低于此压力，马上通知调度室。
3.7经常检查铸坯切割的实际长度，自动切割定尺允许偏差0~30mm，如发现超出定尺误差，马上进行调整，并通知维修工检查测量辊状况。
3.8拉坯途中要根据规定每炉取一个样，样品两端面要求保持平整。若不能自动切试样，必须用事故切割对其铸坯进行取样，样品厚度40-60mm。每取完1个低倍样，必须及时作好炉号标识。
3.9切下的试样将掉进切头车内，及时将试样推到试样收集箱后，由吊车将切头箱吊走，及时送低倍室检验。
3.10废坯、重接坯切割时，按照切废最少的原则进行优化，废坯、重接坯可随前一支定尺坯或倍尺坯进行线下切割，但其长度必须大于或等于4m，小于10m。
3.11所切重接坯在前端面划“O”标识。异钢种连浇快换重接坯，前端面划“O”标识，后端面划“V”标识，前一炉号的后四根坯标“—”，快换炉号前四根坯标“+”，送检卡上同钢种的倍尺跟随同钢种炉号。
3.12拉坯途中监视横移捞钢车、冷床等设备运行情况，如发现问题及时报告主控室并配合处理。
3.13对每炉铸坯表面质量进行检查，发现问题立即报告机长并作好记录。
3.14记录清楚每一炉的台下设备运转情况及定尺情况。
4 浇注结束后的的操作
4.1当铸坯尾部离开拉矫机时，操作人员将辊道自动打到手动。
4.2 手动开启辊道进行铸坯定位。
4.3 处理剩余铸坯时应有专人在机旁指挥，根据剩余铸坯长度和所要求的定尺确定先切定尺还是先处理尾坯。
