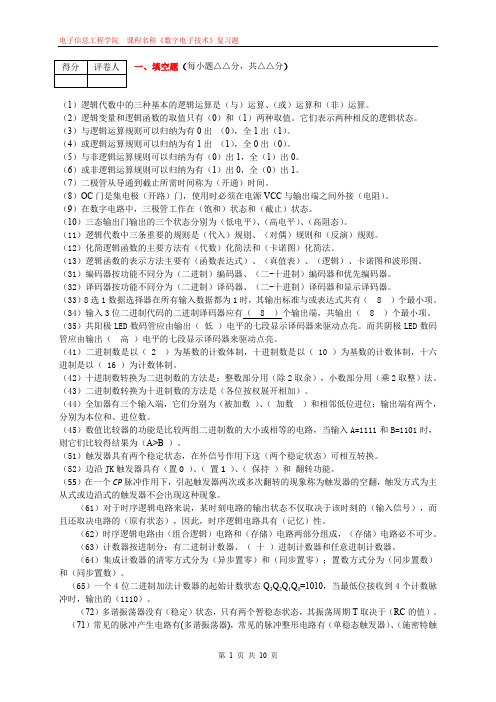

数字电路复习题 （注意：以下题目是作为练习和考试题型而设，不是考题，大家必须融会贯通，举一反三。） 1、逻辑电路可以分为 组合逻辑电路 电路和 时序逻辑电路 电路。 2、数字电路的基本单元电路是 门电路 和 触发器 。 3、数字电路的分析工具是 逻辑代数（布尔代数） 。 4、（50.375）10 = （110010.011）2 = （32.6）16 5、3F4H = （10010 ）8421BCD 6、数字电路中的最基本的逻辑运算有 与 、 或 、 非 。 7、逻辑真值表是表示数字电路 输入和输出 之间逻辑关系的表格。 8、正逻辑的与门等效于负逻辑的 或门 。 9、表示逻辑函数的4种方法是 真值表 、 表达式、 卡诺图 、 逻辑电路图 。 其中形式惟一的是 真值表 。 10、对于变量的一组取值，全体最小项之和为 1 。 11、对于任意一个最小项，只有一组变量的取值使其值为 1 ，而在变量取其他各组值时 这个最小项的取值都是 0 。 12、对于变量的任一组取值，任意两个最小项之积为0。 13、与最小项ABC 相邻的最小项有C AB 、C B A 、BC A 。 14、组合逻辑电路的特点是 输出端的状态只由同一时刻输入端的状态所决定，而与先前的状态没有关系（或输出与输入之间没有反馈延迟通路；电路中不含记忆元件） 。 15、按电路的功能分，触发器可以分为 RS 、 JK 、 D 、 T 、 T ’。 16、时序电路可分为 同步时序逻辑电路 和 异步时序逻辑电路 两种工作方式。 17、描述时序电路逻辑功能的方法有逻辑方程组（含 驱动方程 、 输出方程 、 状态方程 ）、 状态图 、 状态表 、 时序图 。 18、（251）10 =（）2 =（FB ）16 19、全体最小项之和为 1 。 20、按照使用功能来分，半导体存储器可分为 RAM 和 ROM 。 21、RAM 可分为 动态RAM 和 静态RAM 。 22、存储器以 字 为单位组织内部结构，1个字含有 若干 个存储单元。1个字中所含的位数（即存储单元的个数）称为字长。字数与字长的乘积表示存储器的 容量 。字数决定 存储器的地址线的颗数 ，字长决定 存储器的数据线的颗数 。
《数字电子技术》模拟题一 一、单项选择题（2×10分） 1．下列等式成立的是（ ） A 、 A ⊕1=A B 、 A ⊙0=A C 、A+AB=A D 、A+AB=B 2．函数F=(A+B+C+D)(A+B+C+D)(A+C+D)的标准与或表达式是（ ） A 、F=∑m(1,3,4,7,12) B 、F=∑m(0,4,7,12) C 、F=∑m(0,4,7,5,6,8,9,10,12,13,14,15) D 、F=∑m(1,2,3,5,6,8,9,10,11,13,14,15) 3．属于时序逻辑电路的是（ ）。 A 、寄存器 B 、ROM C 、加法器 D 、编码器 4．同步时序电路和异步时序电路比较，其差异在于后者（ ） A 、没有触发器 B 、没有统一的时钟脉冲控制 C 、没有稳定状态 D 、输出只与内部状态有关，与输入无关 5．将容量为256×4的RAM 扩展成1K ×8的RAM ，需（ ）片256×4的RAM 。 A 、 16 B 、2 C 、4 D 、8 6．在下图所示电路中，能完成01=+n Q 逻辑功能的电路有（ ） 。 A 、 B 、 C 、 D 、 7．函数F=A C+AB+B C ，无冒险的组合为（ ）。 A 、 B=C=1 B 、 A=0，B=0 C 、 A=1，C=0 D 、 B=C=O 8．存储器RAM 在运行时具有（ ）。 A 、读功能 B 、写功能 C 、读/写功能 D 、 无读/写功能 9．触发器的状态转换图如下，则它是： （ ） A 、T 触发器 B 、RS 触发器 C 、JK 触发器 D 、D 触发器 10．将三角波变换为矩形波，需选用 （ ） A 、多谐振荡器 B 、施密特触发器 C 、双稳态触发器 D 、单稳态触发器 二、判断题（1×10分） （ ）1、在二进制与十六进制的转换中，有下列关系： （1001110111110001）B =（9DF1）H （ ）2、8421码和8421BCD 码都是四位二进制代码。 （ ）3、二进制数1001和二进制代码1001都表示十进制数9。 （ ）4、TTL 与非门输入采用多发射极三极管，其目的是提高电路的开关速度。 （ ）5、OC 与非门的输出端可以并联运行，实现“线与”关系，即L=L 1+L 2 （ ）6、CMOS 门电路中输入端悬空作逻辑0使用。 （ ）7、数字电路中最基本的运算电路是加法器。 （ ）8、要改变触发器的状态，必须有CP 脉冲的配合。
数 电 复 习 题 选择题： 1．下列四个数中，与十进制数（163）10不相等的是（ D ） A 、(A3)16 B 、（10100011）2 C 、（000101100011）8421BC D D 、（203）8 2．N 个变量可以构成多少个最小项（ C ） A 、N B 、2N C 、2N D 、2N -1 3．下列功能不是二极管的常用功能的是（ C ） A 、检波 B 、开关 C 、放大 D 、整流 4．.将十进制数10)18(转换成八进制数是 （ B ） A 、20 B 、22 C 、21 D 、23 5．译码器的输入地址线为4根，那么输出线为多少根（ C ） A 、8 B 、12 C 、16 D 、20 6．能把正弦信号转换成矩形脉冲信号的电路是（D ） A 、多谐振荡器 B 、D/A 转换器 C 、JK 触发器 D 、施密特触发器 7．三变量函数()BC A C B A F +=,,的最小项表示中不含下列哪项 （ A ） A 、m2 B 、 m5 C 、m3 D 、 m7 8．用PROM 来实现组合逻辑电路，他的可编程阵列是（ B ） A 、与阵列 B 、或阵列 C 、与阵列和或阵列都可以 D 、以上说法都不对 9．A/D 转换器中，转换速度最高的为( A )转换 A 、并联比较型 B 、逐次逼近型 C 、双积分型 D 、计数型 10．关于PAL 器件与或阵列说确的是 （ A ） A 、 只有与阵列可编程 B 、 都是可编程的 C 、 只有或阵列可编程 D 、 都是不可编程的 11. 当三态门输出高阻状态时，输出电阻为 （ A ） A 、无穷大 B 、约100欧姆 C 、无穷小 D 、约10欧姆 12为使采样输出信号不失真地代表输入模拟信号，采样频率 f s 和输入模
【数字电子技术】【试题库】 一、填空题 1.电子电路中的信号可分为两大类，即模拟信号和。 2.数字信号是时间上和上都不连续的信号。 3.十进制数176转换成二进制数为。 4.二进制数11010011转换成十进制数为。 5.所谓二-十进制编码，就是用若干位二进制码元按一定的规律排列起来表示十进制数的过程，也称为码。 6.目前，国际最通用的处理字母、专用符号和文字的二进制代码就是美国标准信息交换码，即码。 ?+?=。 7.二进制数的逻辑运算0111 8. 二进制数的逻辑运算11=。 ⊕=。 9. 二进制数的逻辑运算11 +?=。 10.利用逻辑代数公式，对右式进行化简，A A B ++?=。 11.利用逻辑代数公式，对右式进行化简，A B A B 12.逻辑代数的三条重要规则分别是代入规则、反演规则和。 13.由n个逻辑变量组成的不同最小项个数为个。 14.由n个变量组成的“与或”逻辑表达式，若其中每一项均是关于n个逻辑变量的最小项，则称这一表达式为。 15.利用卡诺图求解最简逻辑表达式时，需要画方格圈，其中有三条要求：将2n个值为1的方格划为一个方格圈，方格圈的数量应（越少/越多）越好，方格圈所含的方格数应（越少/越多）越好。 16.三极管作为开关元件，通常工作在截止区和。 17.集成门电路主要有TTL门电路和。 18.三态门电路的输出有高电平、低电平和共3种状态。 19.TTL集成门电路是由半导体构成的，由于它工作速度快，带负载和抗干扰能力强，因而在数字电路中应该广泛。 20.根据逻辑功能的不同特点，数字逻辑电路可以分为两大类：组合逻辑电路和。 21.在组合逻辑电路中，当输入信号改变状态时，输出端可能出现干扰脉冲，从而导致逻辑电路产生错误输出的现象，称为。 22.触发器有两种稳定状态，即0状态和。 23.RS触发器由两个门电路首尾相连构成。 24.为了避免基本RS触发器输出存在不确定的情况，对其输入端设置了相应的约束条件是。
《数字电子技术基础》复习题 一.选择填空题（以下每小题后均给出了几个可供选择的答案，请选择其中一个最合适的答案填入空格中） 1.处理 b 的电子电路是数字电路。 （a）交流电压信号（b）时间和幅值上离散的信号 （c）时间和幅值上连续变化的信号（d）无法确定 2.用不同数制的数字来表示2004，位数最少的是 d 。 （a）二进制（b）八进制（c）十进制（d）十六进制 3.最常用的BCD码是 b 。 （a）5421码（b）8421码（c）余3码（d）循环码 4.格雷码的优点是 c 。 （a）代码短（b）记忆方便（c）两组相邻代码之间只有一位不同（d）同时具备以上三者 5.两个开关控制一盏灯，只有两个开关都闭合时灯才不亮，则该电路的逻辑关系是 a 。 （a）与非（b）或非（c）同或（d）异或 6.已知F=ABC+CD，选出下列可以肯定使F=0的取值 d （a）ABC=011 （b）BC=11 （c）CD=10 （d）BCD=111 7.2004个1连续异或的结果是 a 。 （a）0 （b）1 （c）不唯一（d）逻辑概念错误 二、填空题（请在空格中填上合适的词语，将题中的论述补充完整）
1.5的5421BCD码是0101 这个是8421码的。 2.逻辑表达式中，异或的符号是⊕，同或的符号是⊙。 3.逻辑函数常用的表示方法有真值表、逻辑函数式、逻辑图和卡诺图。 4.用代数法化简逻辑函数需要一定的经验和技巧，不容易确定化简结果是否是最简。 5.用卡诺图化简逻辑函数，化简结果一般是最简与－或式。 一.选择填空题（以下每小题后均给出了几个可供选择的答案，请选择其中一个最合适的答案填入空格中） 1.实体（ENTITY）描述一个设计单元的 C D 的信息。 （a）行为、元件及连接关系（b）元件、子程序、公用数据类型（c）名称和端口的引脚等（d）可编译的设计单元 2.结构体（ARCHITECTURE）用于描述设计单元的 A D 。 （a）行为、元件及连接关系（b）元件、子程序、公用数据类型（c）名称和端口的引脚等（d）可编译的设计单元 3.在VHDL语言中，ARCHITECTURE中的语句都是 B 执行的语句。 （a）顺序（b）并行（c）即可顺序也可并行（d）无法确定4.在VHDL程序设计中，下面4个部分， C 不是可编译的源设计单元。 （a）ARCHITECTURE （b）ENTITY （c）PROCESS （d）PACKAGE
数字电子电路模拟试题-2 一、填空题（共30分） 1. 三极管有NPN和PNP两种类型，当它工作在放大状态时，发射结＿＿＿＿， 集电结＿＿＿＿＿＿；NPN型三极管的基区是＿＿＿＿＿＿型半导体，集电区和发射区是＿＿＿＿＿＿型半导体。 2. 把高电压作为逻辑1，低电平作为逻辑0的赋值方法称作＿＿＿＿＿＿＿逻 辑赋值。一种电路若在正逻辑赋值时为与非门，则在负逻辑赋值时为＿＿＿＿＿＿＿＿。 3. 四位二进制编码器有＿＿＿＿个输入端；＿＿＿＿个输出端。 4. 将十进制数287转换成二进制数是＿＿＿＿＿＿＿＿；十六进制数是＿＿＿ ＿＿＿＿。 5. 根据触发器功能的不同，可将触发器分成四种，分别是＿＿＿＿触发器、＿ 6. 下图所示电路中， 7. Y 2 二、选择题(共 20分) 1. 当晶体三极管＿＿＿＿时处于饱和状态。 A. 发射结和集电结均处于反向偏置 B. 发射结正向偏置，集电结反向偏置 C. 发射结和集电结均处于正向偏置
2. 在下列三个逻辑函数表达式中，＿＿＿＿是最小项表达式。 A ．B A B A )B ,A (Y += B. C B C B A BC A )C ,B ,A (Y ++= C. C AB ABC B C A C B A )D ,C ,B ,A (Y +++??= 3．用8421码表示的十进制数45，可以写成＿＿＿＿＿＿＿＿＿＿ A ．45 B. [101101]BCD C. [01000101]BCD D. [101101]2 4．采用OC 门主要解决了＿＿＿＿＿ A ．TTL 与非门不能相与的问题 B. TTL 与非门不能线与的问题 C. TTL 与非门不能相或的问题 5．已知某触发的特性表如下（A 、B 为触发器的输入）其输出信号的逻辑表达式为＿＿＿ A ． Q n+1 ＝A B. n n 1n Q A Q A Q +=+ C. n n 1n Q B Q A Q +=+ 三、化简下列逻辑函数，写出最简与或表达式：（共20分） 1． BC A C B A C B B A Y 1+?++= 2． Y 2＝Σm （0，1，8，9，10，11） 3． Y 3见如下卡诺图
1. 当PN 结外加正向电压时，PN 结中的多子＿＿＿＿＿＿形成较大的正向电流。 2. NPN 型晶体三极管工作在饱和状态时，其发射结和集电结的外加电压分别处于＿＿＿ ＿＿＿偏置和＿＿＿＿＿＿＿偏置。 3. 逻辑变量的异或表达式为：_____________________B A =⊕。 4. 二进制数A=1011010；B=10111，则A -B=＿＿＿＿＿＿＿。 5. 组合电路没有＿＿＿＿＿＿功能，因此，它是由＿＿＿＿＿＿组成。 6. 同步RS 触发器的特性方程为：Q n+1 =＿＿＿＿＿＿,其约束方程为：＿＿＿＿＿＿。 7. 将BCD 码翻译成十个对应输出信号的电路称为＿＿＿＿＿＿＿＿，它有＿＿＿个输入 端，＿＿＿＿输出端。 8. 下图所示电路中，Y 1 Y 3 ＝＿＿＿＿＿＿。 1. 四个触发器组成的环行计数器最多有＿＿＿＿个有效状态。 A.4 B. 6 C. 8 D. 16 2. 逻辑函数D C B A F +=，其对偶函数F * 为＿＿＿＿＿＿＿＿。 A ．()()D C B A ++ B. ()()D C B A ++ C. ()()D C B A ++ 3. 用8421码表示的十进制数65，可以写成＿＿＿＿＿＿。 A ．65 B. [1000001]BCD C. [01100101]BCD D. [1000001]2 4. 用卡诺图化简逻辑函数时，若每个方格群尽可能选大，则在化简后的最简表达式 中 。 A ．与项的个数少 B . 每个与项中含有的变量个数少 C . 化简结果具有唯一性 A 1 A B 3
5. 已知某电路的真值表如下，该电路的逻辑表达式为 。 A ．C Y = B . AB C Y = C ．C AB Y += D ．C C B Y += 化简下列逻辑函数，写出最简与或表达式: 1． 证明等式:AB B A B A B A +?=+ 2． Y 2＝Σm （0，1，2，3，4，5，8，10，11，12） 3． Y 3＝ABC C AB C B A C B A + ++? 分析设计题: 1．双四选一数据选择器如图所示，其功能表达式如下。现要实现八选一数据选择器的功能（地址信号为 A 2A 1A 0，数据输入端信号为 D 7 ~ D 0 ） ，请画出电路连接图。 1A A A A D Y =(2D Y =( ２．TTL
数字电路复习题及答案
数字电路复习题 （注意：以下题目是作为练习和考试题型而设，不是考题，大家必须融会贯通，举一反三。）1、逻辑电路可以分为组合逻辑电路电路和时序逻辑电路电路。 2、数字电路的基本单元电路是门电路和触发器。 3、数字电路的分析工具是逻辑代数（布尔代数）。 4、（50.375）10 = （110010.011）2 = （32.6）16 5、3F4H = （0001000000010010 ）8421BCD 6、数字电路中的最基本的逻辑运算有与、或、非。 7、逻辑真值表是表示数字电路输入和输出之间逻辑关系的表格。 8、正逻辑的与门等效于负逻辑的或门。 9、表示逻辑函数的4种方法是真值表、表达式、卡诺图、逻辑电路图。 其中形式惟一的是真值表。 10、对于变量的一组取值，全体最小项之和为
1。 11、对于任意一个最小项，只有一组变量的取值 使其值为1，而在变量取其他各组值时 这个最小项的取值都是0。 12、对于变量的任一组取值，任意两个最小项之 积为0。 13、与最小项ABC相邻的最小项有C A。 AB、C B A、BC 14、组合逻辑电路的特点是输出端的状态只由同一时刻输入端的状态所决定，而与先前的状态没有关系（或输出与输入之间没有反馈延迟通路；电路中不含记忆元件）。 15、按电路的功能分，触发器可以分为RS、JK、 D、T、 T’。 16、时序电路可分为同步时序逻辑电路和异步时序逻辑电路两种工作方式。 17、描述时序电路逻辑功能的方法有逻辑方程组（含驱动方程、输出方程、 状态方程）、状态图、状态表、时序图。 18、（251）10 =（11111011）2 =（FB）16 19、全体最小项之和为 1 。 20、按照使用功能来分，半导体存储器可分为
XX大学信息院《数字电子技术基础》 期终考试试题（110分钟）(第一套) 一、填空题：（每空1分，共15分） 1．逻辑函数Y AB C =+的两种标准形式分别为（）、 （）。 2．将2004个“1”异或起来得到的结果是（）。 3．半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。 4．8位D/A转换器当输入数字量10000000为5v。若只有最低位为高电平，则输出电压为（）v；当输入为10001000，则输出电压为（）v。 5．就逐次逼近型和双积分型两种A/D转换器而言，（）的抗干扰能力强，（）的转换速度快。 6．由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。7．与PAL相比，GAL器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。 二、根据要求作题：（共15分） 1．将逻辑函数P=AB+AC写成“与或非”表达式，并用“集电极开路与非门”来实现。 2．图1、2中电路均由CMOS门电路构成，写出P、Q 的表达式，并画出对应A、B、C的P、Q波形。 三、分析图3所示电路：（10分） 1）试写出8选1数据选择器的输出函数式； 2）画出A2、A1、A0从000~111连续变化时，Y的波形图； 3）说明电路的逻辑功能。
四、设计“一位十进制数”的四舍五入电路（采用8421BCD码）。要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。（15分） 五、已知电路及CP、A的波形如图4(a) (b)所示，设触发器的初态均为“0”，试画出输出端B和C的波形。（8分） B C 六、用T触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图5(b)所示。试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。 （6分） 七、图6所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。ROM 中的数据见表1所示。试画出在CP信号连续作用下的D3、D2、D1、D0输出的电压波形，并说明它们和CP信号频率之比。（16分） 表1：
天津理工大学考试试卷 2013～2014学年度第一学期 《高频电子线路》 期末考试 答案 课程代码： 0562010 试卷编号： 5-A 命题日期： 2013 年 11 月 5 日 答题时限： 120 分钟 考试形式：闭卷笔试 得分统计表： 大题号 总分 一 二 三 四 五 一、单项选择题（从4个备选答案中选择最适合的一项，每小题1分，共10分） 得分 1. 下图所示抽头式并联谐振回路中，接入系数为p ，则把电容C1折合到LC 回路两端后的值为 A 。 A 12C p B 11 2C p C 1pC D 11C p 2. 某丙类高频功率放大器原工作于在欠压状态，现欲调整使它工作在临界状态，可采用办法 B 。 A CC V 增加、 bm V 减小、 p R 减小
B C C V 减小、bm V 增加、p R 增加 C CC V 减小、 bm V 减小、p R 减小 D CC V 增加、 bm V 增加、 p R 增加 3. 给一个振荡器附加AFC 系统，是为了 D 。 A 尽量保持输出电平恒定； B 使振荡器的输出与参考信号完全同步（同频同相）； C 使振荡器输出的频率与参考信号频率相等，但初相位相对于参考信号初相位有一定的剩余误差； D 使振荡频率比不加时稳定。 4. 为了保证调幅波的包络能够较好地反映调制信号， C 。 A 集电极被调功率放大器和基极被调功率放大器都应工作在欠压状态 B 它们都应工作在过压状态 C 集电极被调功率放大器应工作在过压状态，另一个则应工作在欠压状态 D 基极被调功率放大器应工作在过压状态，另一个则应工作在欠压状态 5. 下面属于非线性元件特性的是 C 。 A 只有直流电阻，且阻值随静态工作点的改变而改变 B 只有动态电阻，且阻值随静态工作点的改变而改变 C 具有频率变换的作用 D 满足叠加原理 6. 某一调谐放大器，假设输入信号的频率为2MHz 、5MHz 、10MHz ，12MHz ，当谐振回路的谐振频率为10MHz 时，频率为 C 的信号在输出信号中最强。 A 2MHz B 5MHz C 10MHz D 12MHz 7. 若调制信号的频率范围为n F F -1时，用来进行标准调幅，则形成已调波的带宽为 A 。 A n F 2 B ()12F F n - C 12F D ()n f F m 12+ 8. 多级单调谐回路谐振放大器与单级单调谐回路放大器比较，叙述正确的是 C 。
第1章逻辑代数基础 一、选择题（多选题） 1．以下代码中为无权码的为。 A. 8421BCD码 B. 5421BCD码 C. 余三码 D. 格雷码 2．一位十六进制数可以用位二进制数来表示。 A. １ B. ２ C. ４ D. 16 3．十进制数25用8421BCD码表示为。 A.10 101 B.0010 0101 C.100101 D.10101 4．与十进制数（53.5）10等值的数或代码为。 A.(0101 0011.0101)8421BCD B.(35.8)16 C.(110101.1)2 D.(65.4)8 5.与八进制数(47.3)8等值的数为： A. (100111.011)2 B.(27.6)16 C.(27.3 )16 D. (100111.11)2 6.常用的B C D码有。 A.奇偶校验码 B.格雷码 C.8421码 D.余三码 7.与模拟电路相比，数字电路主要的优点有。 A.容易设计 B.通用性强 C.保密性好 D.抗干扰能力强 8. 逻辑变量的取值１和０可以表示：。 A.开关的闭合、断开 B.电位的高、低 C.真与假 D.电流的有、无 9．求一个逻辑函数F的对偶式，可将F中的。 A .“·”换成“+”，“+”换成“·” B.原变量换成反变量，反变量换成原变量 C.变量不变 D.常数中“0”换成“1”，“1”换成“0” E.常数不变 10. A+BC= 。 A .A+ B B.A+ C C.（A+B）（A+C） D.B+C 11.在何种输入情况下，“与非”运算的结果是逻辑0。 A．全部输入是0 B.任一输入是0 C.仅一输入是0 D.全部输入是1 12.在何种输入情况下，“或非”运算的结果是逻辑0。 A．全部输入是0 B.全部输入是1 C.任一输入为0，其他输入为1 D.任一输入为1 13.以下表达式中符合逻辑运算法则的是。 A.C·C=C2 B.1+1=10 C.0<1 D.A+1=1 14. 当逻辑函数有n个变量时，共有个变量取值组合？ A. n B. 2n C. n2 D. 2n 15. 逻辑函数的表示方法中具有唯一性的是。 A .真值表 B.表达式 C.逻辑图 D.卡诺图 16.F=A B+BD+CDE+A D= 。
第一章数制与码制 一、单项选择题： 1. 十进制数32转换为二进制数为（C）A、1000 B、10000 C、100000 D、1000000 2. 二进制数转换为十六进制数为（D ）A、FE1H B、FC2H C、7D1H D、7E1H 3. 十进制数36转换为8421BCD码为（C）A、00100100 B、00110100 C、00110110 D、 4. 一位十六进制数可以用（C ）位二进制数来表示。A、１B、２C、４D、16 5. 十进制数25用8421BCD码表示为（B ）。A、10 101 B、0010 0101 C、100101 D、10101 6．十进制数35转换为8421BCD码为（B ）A、00100100 B、00110101 C、00100011 D、00110110 7．三位二进制数码可以表示的状态是（ D ）。A、2 B、4 C、6 D、8 8．十进制数25转换为二进制数为（ D ）。A、110001 B、10111 C、10011 D、11001 9．BCD代码为（）表示的数为(594)10，则该BCD代码为（）。 A、8421BCD码 B、余3 BCD码 C、5421BCD码 D、2421BCD码（C） 10．与二进制数00100011相应的十进制数是( B )。A、35 B、19 C、23 D、67 11. 是8421BCD码的是（ B ）。A、1010B、0101 C、1100 D、1101 12. 二进制数1101转换为十进制数为（D ）A、10 B、11 C、12D、13 13. 比较数的大小，最大数为（ C ）A、(1 B、(51)10C、(34)16 =(52) 10 D、(43)8 14．把二进制数转换成十进制数为（A ）A、150 B、96 C、82 D、159 15. 将十六进制数4FB转换为二进制数等于( C ) A、0B B、0B C、0 D、 16. 将数转换为十六进制数为（ A ）A、 B 、C、 D 2 17. 将十进制数130转换为对应的八进制数：( ) A、202 B、82 C、120 D、230 18. 二进制整数最低位的权是（c ）A、0 B、2 C、02D、4 19. n位二进制整数，最高位的权是（）A、n2B、1n2-C、1n2+D、2n2+ 20. 下列四个数中最大的数是( ) A、(AF)16 B、(0010)8421BCD C、()2 D、(198)10 21. 将代码()8421BCD转换成二进制数为（b） A、(01000011)2 B、(01010011)2 C、()2 D、(0001)2 22. 十进制数4用8421BCD码表示为：（）A、100 B、0100 C、0011 D、11 23. 下列不同进位制中最大的是（） A、（76）8 B、（1100101）2 C、（76）10 D、（76）16 24. 用8421码表示的十进制数45，可以写成（） A、45 B、[101101]BCD C、[01000101]BCD D、[101101]2 25. 下列属于8421BCD码的是（）A、1011B、1111C、0111D、1100 26. 下列不属于8421BCD码的是（）A、0101B、1000C、0111D、1100 27. 下列四个数中最大的数是( )
xxx~xxx学年第x学期 《数字电子技术》期末复习题 第一部分题目 一、判断题（每题2分,共30分。描述正确的在题号前的括号中打“√”，错误的打“×”）【】1、二进制有0 ~ 9十个数码，进位关系为逢十进一。 【】2、（325）8 ＞（225）10 【】3、十进制数整数转换为二进制数的方法是采用“除2取余法”。 【】4、在二进制与十六进制的转换中，有下列关系：（100111010001）2=（9D1）16 【】5、8421 BCD码是唯一能表示十进制数的编码。 【】6、十进制数85的8421 BCD码是101101。 【】7、格雷码为无权码，8421 BCD为有权码。 【】8、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。 【】9、逻辑变量的取值，１比０大。 【】10、在逻辑代数中，逻辑变量和函数均只有0和1两个取值，且不表示数量的大小。【】11、逻辑运算1+1=1 【】12、逻辑运算A+1+0=A 【】13、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。 【】14、在时间和幅度上均不连续的信号是数字信号，所以语音信号是数字信号。 【】15、逻辑函数的运算次序为：先算括号内，后算括号外；先求与，再求或，最后求非。【】16、AB A C BC AB A C ++=+ 【】17、逻辑函数表达式的化简结果是唯一的。 【】18、逻辑真值表、逻辑表达式、逻辑图均是逻辑关系的描述方法。 【】19、n个变量组成的最小项总数是2n个。 【】20、逻辑函数的化简方法主要有代数化简法和卡诺图化简法。 【】21、逻辑函数化简过程中的无关项一律按取值为0处理。 【】22、数字电路中晶体管工作在开关状态，即不是工作在饱和区，就是工作在截止区。【】23、TTL或非门的多余输入端可以接高电平。 【】24、某一门电路有三个输入端A、B、C，当输入A、B、C不全为“1”时，输出Y为“0”，输入A、B、C全为高电平“1”时，输出Y为“1”，此门电路是或门电路。【】25、将三输入与非门中的两个输入端都接高电平，就可以实现非门功能。 【】26、基本的逻辑关系有与、或、非三种，其实现单元电路分别为与非门和或非门两种。【】27、CMOS门电路的输入电流大于TTL门电路的输入电流。 【】28、组合逻辑电路的基本组成单元是门电路。 【】29、组合电路没有记忆功能。 【】30、组合电路是一种具有记忆功能的逻辑电路。
一、填空题20分 1、逻辑分析、逻辑设计的概念 2、数字电路的分类、研究方法 3、逻辑函数的表示有四种：逻辑电路图、其中后三种之间可以相互转换。 逻辑变量和函数只有两种取值，而且它们只是表示两种不同的逻辑状态。逻辑代数有三种基本运算。 4、逻辑代数的定理、规则的应用（例：求反函数） 5、最小/大项的性质 6、由真值表写出函数表达式 7、什么是功能模块，小规模中规模设计追求的目标 8、中规模器件（编码器，译码器，比较器，选择器，加法器的（1）逻辑功能（2）输入/出的数量关系 【 9、触发器的稳态的互补性，分类，特性方程 10、时序电路的组成，特点，分类 11、构造一个模N的计数器需要状态，需要触发器 12、代码的转化，例（）8421=（）10=（）2 12、PLD常识概念（PLD PLA PAL GAL 及基本结构） 二、利用真值表证明函数相等（或函数化简）10分 三、分析题30分 1、分析组合电路 2、时序电路例题 四、设计题目40分 ， 1、用门电路设计实现组合电路（15分） 2、用3-8译码器（输出低电平有效）/选择器设计实现 （10分） ①三输入表决电路②全加器/全减器 ③两位数比较器电路④优先权判断电路 3、时序电路的分析设计（15分） 分析设计可满足给定的时序波形图要求的时序电路 ~
" 模拟题 一、填空题 1、对现成的数字电路，研究它的逻辑功能称为 逻辑分析 ； 而 设计它的逻辑电路 称为逻辑设计。 2、数字逻辑电路可分为 组合逻辑电路 和 时序逻辑电路 两大类。 3、表示逻辑函数的方法有四种 逻辑代数 、 真值表 、卡诺图 和逻辑图，前三者各有特点，适应于不同的场合，它们之间存在内在的联系，可相互转换。 4、逻辑变量和函数只有 “0”或“1” 两种取值，而且它们只是表示两种不同的逻辑状态。 : 5、逻辑代数有 与运算 、 或运算 和 非运算 三种基本运算。 6、相同变量构成的最小项mi 和最大项Mi ，应满足= 0 ，Mi+mi= 1 。 7、1983=（ 000 ）8421码 （1100110）B =（ 1010101 ）Gray 8、使用小规模集成电路的逻辑设计，其设计目标追求的是 所用的门电路越少越好 。 9、采用MSI 器件为基础的设计，主要考虑的是 所设计的电路能否满足功能要求、可靠性要求及价格要求，尽量减少集成器件数 。 10、二进制一位全加器是实现 两个一位二进制数进行相加并考虑低位来的进位求得和及向高位进位的 逻辑功能的逻辑电路。 11、逻辑函数D C B A F ?+?=，其反函数为 A+B (C+D)（）。 12、若逻辑函数F(A,B,C)=∑m(1,2,4,6) , G(A,B,C)=∑m(0,1,2,3,4,5,7)，则F 和G 相与的结果为 ABC+BC 。 13、函数D D C C B C A AB F ++++=的最简与或式为 AB+C+D 。 : 时序电路是由组合电路和 存储电路 两部分组成，并形成 反馈回0路 ，它是一种
数字电子电路复习练习题 一、填空题 1．半导体具有三种特性，即：热敏性、光敏性和______掺杂___性。 2．集电极反向饱和电流I CBO是指发射极___开路______时，集电极与基极之间加反向电压时测得的集电极电流，良好的三极管该值较____小_____。 3．逻辑函数的反演规则指出，对于任意一个函数F，如果将式中所有的__与___与__或运算__互换，_____0，1____互换，___反变量__与__原变量__互换，就得到F的反函数?F。 4．格雷码又称___循环_____码，其特点是任意两个相邻的代码中有____1___位二进制数位不同。 5．从TTL反相器的输入伏安特性可以知道两个重要参数，它们是______输入短路电流______和_______输入漏电流____ _。 6．输出n位代码的二进制编码器，一般有____n2______个输入信号端。 7．全加器是指能实现两个加数和______（低位）进位信号______三数相加的算术运算逻辑电路。 8．时序电路除了包含组合电路外，还必须包含具有记忆功能的___存储______电路。因此，仅用一般的逻辑函数描述时序电路的逻辑功能是不够的，必须引进____时间_____ 变量。 9．要使触发器实现异步复位功能（Q n+1=0），应使异步控制信号（低电平有效）?R D=_____0______，?S D=____1_______。 10．JK触发器当J=K=____1____时，触发器Q n+1=?Q n。 11．n位二进制加法计数器有_____n2____个状态，最大计数值为___2 n-1_____。 12．用555定时器构成的单稳态触发器，若充放电回路中的电阻、电容分别用R、C 表示，则该单稳态触发器形成的脉冲宽度t w≈_____1.1RC_______。 13．施密特触发器具有两个____稳定_____状态，当输出发生正跳变和负跳变时所对应的_____输入____电压是不同的。 14．组成ROM电路中的输出缓冲器一般由三态门组成，其作用一是实现对输出状态的______三态________控制，二是提高带负载能力。 15．当RAM的字数够用、位数不够用时，应扩展位数。其方法是将各片RAM的_____地址输出端_______端、R/?W端和CS端并联起来即可。
数字电子技术基础期末 试题及答案 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
一、填空题：（每空1分，共16分） 1．逻辑函数有四种表示方法，它们分别是（真值表）、（ 逻辑图 ）、（ 逻辑表达式 ）和（ 卡诺图 ）。 2．将2004个“1”异或起来得到的结果是（ 0 ）。 3．目前我们所学的双极型集成电路和单极型集成电路的典型电路分别是（ TTL ）电路和（ CMOS ）电路。 4．施密特触发器有（ 两 ）个稳定状态.，多谐振荡器有（ 0 ）个稳定状态。 5．已知Intel2114是1K* 4位的RAM 集成电路芯片，它有地址线（ 10 ）条，数据线（ 4 ）条。 6．已知被转换的信号的上限截止频率为10kHz ，则A/D 转换器的采样频率应高于（ 20 ）kHz ；完成一次转换所用的时间应小于（ 50 ）。 7．GAL 器件的全称是（ 通用阵列逻辑 ），与PAL 相比，它的输出电路是通过编程设定其（ 输出逻辑宏单元 ）的工作模式来实现的，而且由于采用了（ E 2CMOS ）的工艺结构，可以重复编程，使用更为方便灵活。 二、根据要求作题：（共16分） 1． 试画出用反相器和集电极开路与非门实现逻辑函数 C B AB Y +=。 解：1． 2、图1、2中电路由TTL 门电路构成，图3由 CMOS 门电路构 成，试分别写出F1、F2、F3的表 达式。 F C F B A F = =+=321; ;解：．2. 三、已知电路及输入波形如图4（a ）（b ）所示，其中FF1是D 锁存器，FF2是维持-阻塞D 触发器，根据CP 和D 的输入波形画出Q1和Q2的输出波形。设触发器的初始状态均为0。 （8分） 解： R ＋
数电复习题含答案分解 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
数 电 复 习 题 选择题： 1．下列四个数中，与十进制数（163）10不相等的是（ D ） A 、(A3)16 B 、（）2 C 、（0001）8421BCD D 、（203）8 2．N 个变量可以构成多少个最小项（ C ） A 、N B 、2N C 、2N D 、2N -1 3．下列功能不是二极管的常用功能的是（ C ） A 、检波 B 、开关 C 、放大 D 、整流 4．.将十进制数10)18(转换成八进制数是 （ B ） A 、20 B 、22 C 、21 D 、23 5．译码器的输入地址线为4根，那么输出线为多少根（ C ） A 、8 B 、12 C 、16 D 、20 6．能把正弦信号转换成矩形脉冲信号的电路是（D ） A 、多谐振荡器 B 、D/A 转换器 C 、JK 触发器 D 、施密特触发器 7．三变量函数()BC A C B A F +=,,的最小项表示中不含下列哪项 （ A ） A 、m2 B 、 m5 C 、m3 D 、 m7 8．用PROM 来实现组合逻辑电路，他的可编程阵列是（ B ） A 、与阵列 B 、或阵列 C 、与阵列和或阵列都可以 D 、以上说法都不对 9．A/D 转换器中，转换速度最高的为(??A??? )转换 A 、并联比较型 B 、逐次逼近型 C 、双积分型 D 、计数型 10．关于PAL 器件与或阵列说法正确的是 （ A ） A 、 只有与阵列可编程 B 、 都是可编程的 C 、 只有或阵列可编程 D 、 都是不可编程的 11. 当三态门输出高阻状态时，输出电阻为 （ A ） A 、无穷大 B 、约100欧姆 C 、无穷小 D 、约10欧姆
课程编号：ELC06011 北京理工大学2010-2011学年第二学期 2009级数字电子技术基础B 期末试题A 卷 注：试题答案必须书写在答题纸上，在试题和草稿纸上答题无效。 班级 学号 姓名 成绩 一、（20分）填空 1．在如下门电路中，哪些输出端能够直接互连 bcde 。若输出端不能互连，为什么？ 输出都呈现低阻抗，如果相连，如果一个门工作在高电平， 一个门工作在低电平，会使两个门内部形成过电流而损坏器件67 a ） 普通TTL 门电路； b ）普通CMOS 门电路； c ）OC 门； d ）三态输出门； e ）OD 门。 2．一个4位D/A 转换器的分辨率为 1/15 1/（2^n-1） ，若参考电压V REF = 6V ，当输入码为0110时，输出电压为 6/16*(8*0+4*1+2*1+1*0)=2 V 。 3．存储容量为2K ×8位的随机存储器，地址线为 11（2的几次方就是十几根） 根，数据线为 8 根；若用1K ×4位的RAM 来实现上述存储容量，需要 4 片。 4．A/D 转换器一般需要经过采样、保持、 量化 、 编码 4个过程。 5．单稳态触发器输出脉冲的频率取决于 ，输出脉冲的宽度取决于 。 6．施密特触发器有 2 个稳定状态，单稳态触发器有 1 个稳定状态，多谐振荡器 0 个稳定状态。 7．ROM 设计的组合逻辑电路如图T1所示，写出逻辑函数0Y 和1Y 的表达式。 0Y = ∑(m1,m2,m6) ，1Y = ∑(m0,m1,m5) 。
A B 0Y 1 Y 0W 1W 2W 3W C 4W 5W 6W 7 W 图T1 二、（10分） 将下列各式化简为最简与或式，方法不限。 1．CD D AC ABC C A F 1+++= 2．CD B BCD A C B A D C AB F 2+++=，约束条件： 答案略 三、（10分） 已知图T3中（a ）（b ）（c ）为TTL 门电路，（d ）（e ）为CMOS 门电路，分别写出各电路的输出状态（0或1或高阻）或输出表达式。 V Ω 1001 Y A B C D R V CC 2 IL V 3 Y IH V 0 （a ） 高电平 V L 代表低电平（b ）cmos ，ABCD （c ）高阻 TG 4 Y A B 5 Y IH V Ω k 10 （d ） CMOS 高阻 （e ）高电平 图T3 四、（10分）
《数字电路》综合复习题及答案 一、填空题 1．半导体具有三种特性，即：热敏性、光敏性和_________性。 2．集电极反向饱和电流I CBO是指发射极_________时，集电极与基极之间加反向电压时测得的集电极电流，良好的三极管该值较_________。 3．逻辑函数的反演规则指出，对于任意一个函数F，如果将式中所有的_________互换，_________互换，_________互换，就得到F的反函数?F。 4．格雷码又称________码，其特点是任意两个相邻的代码中有_______位二进制数位不同。 5．从TTL反相器的输入伏安特性可以知道两个重要参数，它们是____________和____________。 6．输出n位代码的二进制编码器，一般有__________个输入信号端。 7．全加器是指能实现两个加数和____________三数相加的算术运算逻辑电路。 8．时序电路除了包含组合电路外，还必须包含具有记忆功能的_________电路。因此，仅用一般的逻辑函数描述时序电路的逻辑功能是不够的，必须引进_________ 变量。 9．要使触发器实现异步复位功能（Q n+1=0），应使异步控制信号（低电平有效）?R D=___________，?S D=___________。 10．JK触发器当J=K=________时，触发器Q n+1=?Q n。 11．n位二进制加法计数器有_________个状态，最大计数值为_________。 12．用555定时器构成的单稳态触发器，若充放电回路中的电阻、电容分别用R、C 表示，则该单稳态触发器形成的脉冲宽度t w≈____________。 13．施密特触发器具有两个_________状态，当输出发生正跳变和负跳变时所对应的_________电压是不同的。 14．组成ROM电路中的输出缓冲器一般由三态门组成，其作用一是实现对输出状态的______________控制，二是提高带负载能力。 15．当RAM的字数够用、位数不够用时，应扩展位数。其方法是将各片RAM的____________端、R/?W端和CS端并联起来即可。 二、选择题 1．与晶体三极管组成的电路相比，MOS管组成电路的主要特点是_________ 。 a．电流控制；b．输入电阻高；c．带负载能力强
