浮选机技术参数及使用说明
来源：本站日期：2010-11-8 15:13:43 浏览次数：89
浮选机适用于有色黑色金属的选别，还可用于非金属如：煤莹石、滑石的选别。
浮选机由电动机三角代传动带动叶轮旋转，产生离心作用形成负压，一方面吸入充足的空气与矿浆混合，一方面搅拌矿浆与药物混合，同时细化泡沫，使矿物粘合泡沫之上，浮到矿浆面再形成矿化泡沫。调节闸板高度，控制液面，使有用泡沫被刮板刮出。
我厂生产的浮选设备具有如下特点:吸气量大、功耗低。每槽兼有吸气、吸浆和浮选三重功能，自成浮选回路，不需任何辅助设备，水平配置,便于流程的变更.矿浆循环合理，能最大限度地减少粗砂沉淀。设有矿浆面的自控装置，调节方便。叶轮带有后倾式的上下叶片。上叶片产生矿浆上循环，下叶片产生矿浆下循环。

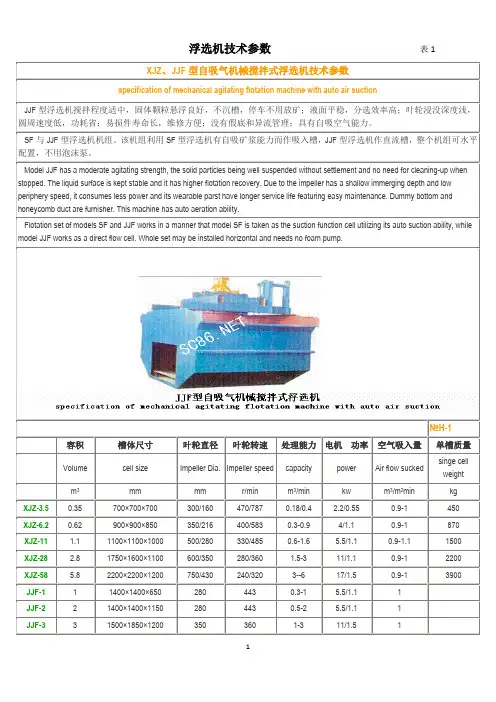

SF型浮选机技术参数
型号SF0.37 SF0.7 SF1.2 SF2.8 SF4
槽体容积（m3）0.37 0.7 1.2 2.8 4
叶轮直径（mm）300 350 450 550 650
生产能力（m3/min）0.2-0.4 0.3-0.9 0.6-1.2 1.5-3.5 0.5-4
叶轮转速（m3/min）352 400 312 268 238
电动机型号①Y90L-4 ①Y100L2-4 ①Y132M2-6 ①Y160L-6 ①Y180L-6
②Y90S-4 ②Y90S-4 ②Y90S-4 ②Y90S-4 ②Y90L-4
功率（kw）①1.5 ①3 ①5.5 ①11 ①15
②1.1 ②1.1 ②1.1 ②1.1 ②1.5
外型尺寸（mm）700×700×750 900×820×950 1100×1100×1100 1700×1600×1150 1850
×2050×1200
单槽重量（kg）468 600 1373 2338 2660

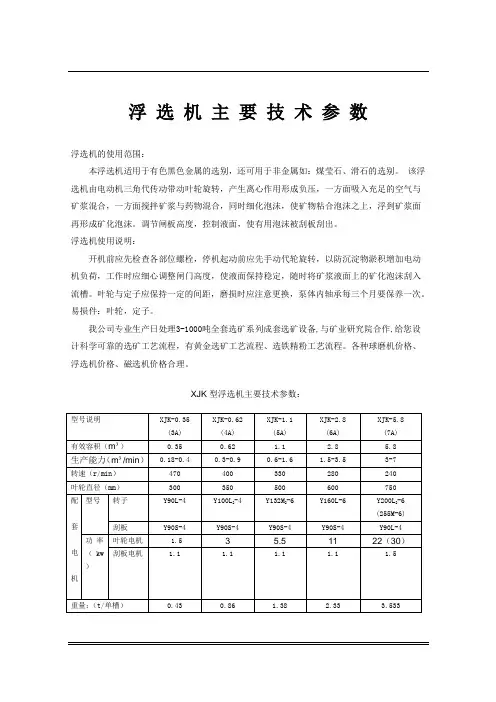

XJK系列浮选机技术参数
型号规格XJK-0.35（3A）XJK-0.62（4A）XJK-1.1（5A）XJK-2.8（6A）XJK-5.8（7A）
有效容积（m3）0.35 0.62 1.1 2.8 5.8
生产能力（m3/min）0.18～0.4 0.3～0.9 0.6～1.6 1.5～3.5 3～7
转速（r/min）470 400 330 280 240
叶轮直径(mm) 300 350 500 600 750
配套电机型号转子Y90L-4 Y100L2-4 Y132M2-6 Y160L-6 Y200L2-6（Y225M-6）刮板Y90S-4 Y90S-4 Y90S-4 Y90S-4 Y90L-4
功率（kw）叶轮电机 1.5 3 5.5 11 22（30）
刮板电机 1.1 1.1 1.1 1.1 1.5
重量：（t/单槽）0.43 0.86 1.38 2.33 3.533
浮选机使用说明：
开机前应先检查各部位螺栓，停机起动前应先手动代轮旋转，以防沉淀物淤积增加电动机负荷，工作时应细心调整闸门高度，使液面保持稳定，随时将矿浆液面上的矿化泡沫刮入流槽。叶轮与定子应保持一定的间距，磨损时应注意更换，泵体内轴承每三个月要保养一次。
易损件：叶轮，定子。
专业生产浮选机,多槽浮选机,浮选机厂家,矿用浮选机,产品均通过ISO,欧盟CE认证,并以良好的服务得到了广大用户的认可!
编号：SM-ZD-54563 浮选机操作规程 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
浮选机操作规程 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 一、启车前准备 1. 了解入料煤质情况及设备运转情况。 2. 检查各加油点润滑情况。 3. 浮选机刮泡机构，刮板应平直、齐全、转动灵活，均匀，转数适当，边堰平整水平。 4. 浮选槽内严禁掉入螺栓、木片和棉丝等杂物，开车前仔细检查。 5. 各调整闸门应严密，调整灵活。 6. 了解浮选药剂的罐存数量。 二、启车 1. 浮选机给料后在浮选机槽室达到正常液位后，打开给药管闸门，控制适当. 2. 经过一段时间，当新加物料已在各机室形成泡沫层，通过机室进入尾矿后，即应根据泡沫层情况，尾矿的数量，
经常检查精矿粒度带煤情况，对给料量，加药量和刮泡情况进行调整。 3. 保持浮选入料浓度稳定是稳定浮选指标重要条件，要经常与各岗位保持密切联系。 4. 浮选操作对精矿过滤有很大影响，应从选定入浮浓度，加药量、刮泡等方面着手为改善过滤创造条件，相反，过滤生产的稳定也为浮选操作的稳定创造了条件。 5. 浮选入料出现严重跑粗时，应及时与生产调度联系，要采取果断措施解决。 6. 运行中注意观察浮选机各室的搅拌、充气情况，如叶轮转动有无偏摆和振动，各部螺栓有无松动，有无异常响声，电动机温度是否正常，溜槽、管路有无堵塞等，发现问题及时处理。 三. 停车 1. 接到停车信号后，待停止入料后即可停止加药，其它设备按顺煤流方向停车。 2. 检查浮选机分室调整闸门应灵活好用，药剂管路、闸门无漏油，矿浆管路、闸门、清水管路闸门无漏水现象。
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 浮选机安全规程(最新版)
浮选机安全规程(最新版) 导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 一、凡班前四小时内饮酒者、精神状态不好和情绪极差者，不得安排上岗，班中严禁喝酒。 二、未经安全培训和不参加班前会的人员，不得安排上岗。 三、遵守厂及车间各项规章制度，坚守岗位，不干与工作无关的事，精力集中，认真操作。能够胜任本岗位的各项工作，完成生产任务。 四、上岗前穿戴好劳动保护用品，不得穿高跟鞋或拖鞋上班，女工须将长发盘入帽内，挂牌持证上岗。 五、不得湿手开、闭电气开关，应徒手操作。 六、每天上岗先检查机械设备有无损坏，检查本岗位有无安全隐患，若发现问题及时汇报，做到不安全不生产，杜绝任何安全事故的发生。 七、浮选机开车时避免冲水管及取样器具搅进刮泡器，如有搅进，应停车处理。
八、清理浮选机，搅拌桶及矿浆准备器时，应将煤泥水放空，清理时不少于两人。 九、油管及管道堵塞时，禁止用重锤敲打。浮选机各加药点应布置于安全位置处。不准采用有害工人健康的药剂。 十、严禁往下扔东西，严禁烟火。修理时要采取防火措施。 十一、拒绝和制止任何违章指挥和违章作业，发现问题应及时准确地向调度室汇报。 十二、处理故障及检查设备时应严格执行停送电制度。 XX设计有限公司 Your Name Design Co., Ltd.
JD120 18.2KW/H
26KW/H JD90 17.5KW/H HDX 78 T 技术参数SPECIFICATION 规格项目(Description) HDX78T
(U nit) 螺杆直径(Screw Diameter) mm 34 36 40 螺杆长径比(Screw L/D Ratio) L/D 21.2 20 18 最大理论射胶容积(Max.Theoretical Injection Cap acity) cm 110 125 154 最大注射量 (Shot Weigh PS) g 100 114 140 最大射胶压力(Max.Injection Pressure) MPa 180 160 130 螺杆转速(Screw Speed Range) r.p .m 10-230 最大锁模力(Max.Clamping Force) ton 78 最大开模行程(Max.Opening Stroke) mm 300 哥林柱内距(Space Between The Bars “Vx H”)mm 330X 330 容模量(Min-Max Mould Thickness) mm 150-300 顶针推力/行程(Ejector Force/Stroke ) Kn/mm 25 / 80 油泵最大压力(Pump P.Max) MPa 16 油泵电动机功率(Pump Motor Power) kw 9 电加热功率(Heating Capacity) KW 6.5 外形尺寸(Machine Size “Lx WX H” ) m 3.9 X 1.1 X 1.9 重量(Machine Weight) ton 2.5 莫具定位圈直径(Mold Location Recess Diameters ) mm 100 喷嘴圆球半径(Nozzle Radius ) mm SR10 合计功率为：15.5KW/H 海天牌注塑机技术参数： 注射装杆直径INJECTION UNITScrew Diameter A mm B 34 36 C :40 螺杆长径比Screw L/D Ratio L/D 21.2 20 18 理论容量Shot Size(Theoretical) cm 131 147 181 注射重量Injection Weight( PS) g 119 134 165 注射压力Injectio n Pressure Mpa 206 183 149 螺杆转速Screw Sp eed rpm 0 ?205 合模装置CLA MPING UNIT 合模力Clamp Tonn age KN 860 移模行程Toggle Stroke mm 310 拉杆内距Space Betwee n Tie Bars mm 360x360 最大模厚Max.Mold Height mm 360 最小模厚Mi n. Mold Height mm 150 顶出行程Ejector Stroke mm 100 顶出力Ejector Tonn age KN 33 顶出杆根数Ejector Number P iece 5 其它OTHERS 最大油泵压力Max. Pump Pressure MPa 17.5 油泵马达Pump Motor Po wer kw 7.5 电热功率Heater Po wer kw 6.2 外形尺寸Machi ne Dime nsio n(LxWxH) m 4.5x1.25x1.9 重量Machi ne Weight t 3.45 料斗容积Hopper Cap acity kg 25 油箱容积Oil Tank Cap acity L 230
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 非煤矿山浮选机工安全操作规 程(2021年) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
非煤矿山浮选机工安全操作规程(2021年) 1、开车前应做好下列检查工作： （1）检查浮选机的各润滑点润滑情况是否合适。 （2）检查浮选机各部螺丝是否紧固，皮带松紧情况是否合适。 （3）盘车检查水轮有无卡塞撞击现象。 （4）检查安全防护装置是否齐整完善。 （5）检查各槽，各输矿管路有无漏矿现象，各槽闸板是否灵便严密，精矿刮板高低是否合适。 2、开车时应做到： （1）与磨矿工联系好，待浮选机开车后运转正常球磨机才能开车。 （2）起动电机前先用手盘车，起动顺序是扫选、粗选、精选、优选、搅拌，停车则相反。
（3）不准用湿手触摸电器开关或电器设备，禁止运转中更换皮带，严禁机油或杂物落入槽内。 （4）随时检查电机温度变化和各润滑点的润滑情况，每四小时向轴承内注油一次。 （5）按车间规定的药剂制度加油、药，随时掌握浮选情况的变化，及时做适当的调节，以便保证各项指标的完成。 3、停车时做到： （1）在球磨停车停止供矿后，浮选机必须经过充分循环后方可停车。 （2）搅拌槽停止给矿后应立即停止添加油药和关闭水门。 （3）无通知突然停电时，应立即拉下闸刀开关停止加药剂，关闭水门。 （4）要做好原始记录，清理卫生，整理好工具和保管好药剂。 云博创意设计 MzYunBo Creative Design Co., Ltd.
国产注塑机型号及主要技术参数都怎样标注？ 目前，国内生产注塑机的厂家有多个，表3-5仅列出部分注塑 机生产厂的注塑机型号及主要技术参数。表3-6是大连华大机械有限公司生产注塑机型号及主要技术参数。表3-7是江苏无锡市格兰机械有限公司生产注塑机型号及主要技术参数。 表3-5国产注塑机型号及主要技术性能参 型号 XS-Z-3 0 XS-Z60 SZA-Y Y60 XS-ZY125 XS-ZY 125(A ) X&-ZY250 XS-ZY25 0(A) XS-ZY350(G5 4-S200/400) 理论注射量 (最大)/cm3 30 60 62 125 192 250 450 200?400 螺杆(柱塞） 直径/mm -28 -38 35 42 42 50 50 55 注射压力 /MPa 119 122 138.5 119 150 130 130 109 注射行程 /mm 130 170 80 115 160 160 160 160 注射时间/s 0.7 0.85 1.6 1.8 2 1.7 摞杆转速(r/min) 25? 160 29、43、56、 69,83,101 10? 140 25、31、39、 58,32,89 13?304 16,28,48 注射方式柱塞式柱塞式 螺杆 式螺杆式 螺杆 式 螺杆式螺杆式蜾杆式 锁模力/kN 250 500 440 900 900 1800 1650 2540 最大成型面 积/cm2 90 130 160 320 360 500 645 160 180 270 300 300 500 350 260 模具髙度 (最大)/mm 180 200 250 300 300 350 400 406 （最小）/mm 60 70 150 200 200 200 200 165 模版尺寸、mm 250×2 80 330×4 40 598× 520532×634 拉杆间距 /mm 235 190× 300 330× 300 260×290 360× 360 295×373 370×37 290×368 合模方式肘杆肘杆液压肘杆肘杆液压肘杆肘杆油泵流量 /(L/min) 50 70、12 48 100J2 180J2 129、74、 26 170J2 压力/MPa 6.5 6.5 14 6.5 7.0、 14.0 6.5
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月 浮选机安全技术操作规程 示范文本
规程文书样本 QCT/FS-ZH-GZ-K776 浮选机安全技术操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1清理浮选机，浮选柱，搅拌桶及矿浆准备器时，应当放空容器内的煤泥水，并在操作柜上挂停电牌。进入机内工作，必须糸安全带，并设专人监护。 2浮选机的加药点必须布置在安全位置，并采取防滑防火措施，操作台必须设置安全栏杆。 3不得使用有害工人身体健康的浮选药剂。 4启动设备时，工作人员必须巡视查看机内有无人员，转动部位是否有故障，待确认无误后，方可启动。 5设备内严禁吊入铁器等大物体，已防卡阻。皮带轮上设有完好的防护罩。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion 第2页/总2页
CHF—X14m3、6A浮选机安全操作规程示范文 本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
CHF—X14m3、6A浮选机安全操作规 程示范文本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、设备的合理使用 1、要均匀给矿，不得超量。 2、控制好矿浆浓度和药剂。 3、调整好进气量。 4、浮选槽内不得有木片、破布等杂物。 5、停车时，须在球磨机停车20分钟后方可停车。 二、运转前的准备与检查 1、机架、电机座、主轴承上螺丝是否松动。 2、槽体是否泄漏。 3、刮板和刮板轴是否完好。 4、槽内是否有杂物。
5、矿浆管是否通畅无阻。 6、各润滑点是否有油。 7、三角带松紧应适宜。 8、带轮安装有无松动现象。 9、三角带是否有断裂痕迹。 10、开关箱刀闸是否完好。 11、各部螺丝、接点是否良好。 三、操作方法 （一）开车顺序 1、合上开关箱刀闸。 2、用手搬动皮带轮认为轻便无阻后即可起动，按起动按钮，并注意电机声响情况。 3、开动刮板电机，待一切正常运转即可给矿。 （二）、停车顺序 1、停车时，须在球磨机停车二十分钟后再停止电机转动。
操作规程编号：YTO-FS-PD871 浮选机技术操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
浮选机技术操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1.开车前准备 (１) 开车前应具备的条件 (１．１) 矿浆、药剂管路畅通。 (１．2 ) 充气搅拌式浮选机、附属压风机已开。 (１．3 ) 下道工序开车正常。 (１．4 ) 供电、供水正常。 (１．5 ) 得到厂调度的开车指令。 (１．6 ) 通知给药工给药。 ２．开车前的检查 (１) 查阅上一班交班记录，听取情况介绍，弄清应开动机台的技术状况。 (２) 检查各部件的紧固情况。 (３) 检查浮选机的传动皮带，其数量不得少于三根，且松紧度应合适、一致。 (４) 检查各润滑油杯是否有足够的润滑脂。 (５) 检查液面调节闸门是否灵活。 (６) 扳动皮带轮，检查叶轮是否被杂物卡住。
浮选机技术参数及使用说明 来源：本站日期：2010-11-8 15:13:43 浏览次数：89 浮选机适用于有色黑色金属的选别，还可用于非金属如：煤莹石、滑石的选别。 浮选机由电动机三角代传动带动叶轮旋转，产生离心作用形成负压，一方面吸入充足的空气与矿浆混合，一方面搅拌矿浆与药物混合，同时细化泡沫，使矿物粘合泡沫之上，浮到矿浆面再形成矿化泡沫。调节闸板高度，控制液面，使有用泡沫被刮板刮出。 我厂生产的浮选设备具有如下特点:吸气量大、功耗低。每槽兼有吸气、吸浆和浮选三重功能，自成浮选回路，不需任何辅助设备，水平配置,便于流程的变更.矿浆循环合理，能最大限度地减少粗砂沉淀。设有矿浆面的自控装置，调节方便。叶轮带有后倾式的上下叶片。上叶片产生矿浆上循环，下叶片产生矿浆下循环。 SF型浮选机技术参数 型号SF0.37 SF0.7 SF1.2 SF2.8 SF4 槽体容积（m3）0.37 0.7 1.2 2.8 4 叶轮直径（mm）300 350 450 550 650 生产能力（m3/min）0.2-0.4 0.3-0.9 0.6-1.2 1.5-3.5 0.5-4 叶轮转速（m3/min）352 400 312 268 238 电动机型号①Y90L-4 ①Y100L2-4 ①Y132M2-6 ①Y160L-6 ①Y180L-6 ②Y90S-4 ②Y90S-4 ②Y90S-4 ②Y90S-4 ②Y90L-4 功率（kw）①1.5 ①3 ①5.5 ①11 ①15 ②1.1 ②1.1 ②1.1 ②1.1 ②1.5 外型尺寸（mm）700×700×750 900×820×950 1100×1100×1100 1700×1600×1150 1850 ×2050×1200 单槽重量（kg）468 600 1373 2338 2660 XJK系列浮选机技术参数 型号规格XJK-0.35（3A）XJK-0.62（4A）XJK-1.1（5A）XJK-2.8（6A）XJK-5.8（7A） 有效容积（m3）0.35 0.62 1.1 2.8 5.8 生产能力（m3/min）0.18～0.4 0.3～0.9 0.6～1.6 1.5～3.5 3～7 转速（r/min）470 400 330 280 240 叶轮直径(mm) 300 350 500 600 750 配套电机型号转子Y90L-4 Y100L2-4 Y132M2-6 Y160L-6 Y200L2-6（Y225M-6）刮板Y90S-4 Y90S-4 Y90S-4 Y90S-4 Y90L-4 功率（kw）叶轮电机 1.5 3 5.5 11 22（30） 刮板电机 1.1 1.1 1.1 1.1 1.5 重量：（t/单槽）0.43 0.86 1.38 2.33 3.533 浮选机使用说明：
海天注塑机部分技术参数 项目型号MA2000II/700 MA3800II/2250 MA6000II/4000 外形尺寸（L*W*H）M 5.9ｘ1.43ｘ2.16 7.46ｘ1.84ｘ2.359.56ｘ2.1ｘ2.68油泵马达（KW）18.5 37 55 电热功率（KW）14.3 28.2 42.35 机器重量（T）7.1 15 29 油箱容积（L）290 690 940 空开规格（A）100 150 225 电源进线（平方厘米）25 35 35 总零线（平方厘米）10 10 16 干燥机（KW） 吸料器（KW） 机械人忽略忽略忽略 冷水机可选择独立电源 粉碎机可选择独立电源 传送设备可选择独立电源 气（压缩机）可选择独立电源
项目型号MA9000II/6800 MA10000II/8400 MA12000II/8400 外形尺寸（L*W*H）M11．2ｘ2.42ｘ2.75 12ｘ2.49ｘ2.7512.2ｘ2.7ｘ2.9油泵马达（KW）22+55 37+55 55+37 电热功率（KW）63.75 71.55 71.55 机器重量（T）45 51 60 油箱容积（L）1280 1480 1480 空开规格（A）250 300 300 电源进线（平方厘米）50 95 95 总零线（平方厘米）16 16 16 干燥机（KW） 吸料器（KW） 机械人忽略忽略忽略 冷水机可选择独立电源 粉碎机可选择独立电源 传送设备可选择独立电源 气（压缩机）可选择独立电源
项目型号MA16000II/14600 MA21000II/19300 MA24000II/37000 外形尺寸（L*W*H）M14.5ｘ3.3ｘ5.1 15.9ｘ3.6ｘ5.318.5ｘ3.8ｘ5.5 油泵马达（KW）110+37 110+55 110+55 电热功率（KW）101.35 117.75 194 机器重量（T）107 55 165 油箱容积（L）1940 2240 2240 空开规格（A） 电源进线（平方厘米） 总零线（平方厘米） 干燥机（KW） 吸料器（KW） 机械人忽略忽略忽略 冷水机可选择独立电源 粉碎机可选择独立电源 传送设备可选择独立电源 气（压缩机）可选择独立电源
操作规程编号：YTO-FS-PD425 浮选机安全技术操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
精品规程范本 编号：YTO-FS-PD425 2 / 2 浮选机安全技术操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1清理浮选机，浮选柱，搅拌桶及矿浆准备器时，应当放空容器内的煤泥水，并在操作柜上挂停电牌。进入机内工作，必须糸安全带，并设专人监护。 2浮选机的加药点必须布置在安全位置，并采取防滑防火措施，操作台必须设置安全栏杆。 3不得使用有害工人身体健康的浮选药剂。 4启动设备时，工作人员必须巡视查看机内有无人员，转动部位是否有故障，待确认无误后，方可启动。 5设备内严禁吊入铁器等大物体，已防卡阻。皮带轮上设有完好的防护罩。 该位置可输入公司/组织对应的名字地址 The Name Of The Organization Can Be Entered In This Location
什么是注塑机？注塑机概述 一、什么是塑料注塑机？ 注塑机是将塑料连续的产品由挤出、压延方法生产，独立的不连续产品由注射或压制方法生产实现的机器。注射产品结构复杂，尺寸程度较高，注射是工业配件，日用品的生产方式。 二、注塑机的注塑过程 1. 闭模和锁紧 2. 注射座前移和注射 3. 保压 4. 制品冷却和预塑化 5. 注射座后退 6. 开模和顶出制品 三、注塑机的构成 ?注射装置： 预塑，向模腔注入熔体（由螺杆、料筒、喷嘴、料斗、计量、传动、注射和移动 油缸、注射座组成） ?合模装置： 启闭模具并保证可靠的紧锁、成型（前后固定板、移动板、拉杆、合模油缸、连 杆、调模系统、顶出机构） ?液压传动： 使注射机按预定的注射工艺要求和动作程序准确有效工作（各种液压元件回路及辅助设备） ?电控系统： 提供动力，按指令控制主机（电器、仪表、线路） 四、注塑机的分类 1、按机器结构相对位置： ?立式（小型机）； ?卧式（大、中、小）； ?角式机； ?多模式；
2、按塑化方式： ?柱塞式 ?预塑式
3、按用途： ?玻纤增强；?发泡； ?热固性； ?双色； ?加气注射机4、按合模系统：
?机械式； ?液压式； ?液压-机械式； ?全电动式 五、注射成型机的型号 ? 注塑机的基本参数 收藏 注射机的注射量、注射压力、注射速率、塑化能力、合模面积、合模力、开合模速度、空循环时间等参数是设计、制造、购置和使用注射机的主要技术参数。 一、公称注射量 是指在对空注射的条件下，注射螺杆或柱塞一次最大注射行程时，注射装置所能达到的最大注射量。 公称注射量是指对空实际注射量， 理论注射量 Q理= πD2S/4，其中 D－螺杆或柱塞的直径 S－螺杆或柱塞的最大行程 公称注射量 实际注射时有回流和补料需要，实际注射时的公称注射量 Q= ﹝０.75～0.85﹞Q理。
铁矿项目浮选机安装 施 工 方 案 编制单位：**********选矿项目部 2012年5月 一、工程概况 浮选机车间共有57台浮选机，设备总重约1305T 。250m 3的浮选机30台，1、4、5线各10台，每台重23832kg(6159.9kg+17672kg)；160m 3的浮选机27台，2、3、6线各9台，每台重21859kg(7416kg+14443kg)。最大组装件重量为17672kg ，厂房行车起吊能力为20T ，可以满足吊装要求。 二、编制依据 业主提供施工图纸和资料 三、施工组织及施工部署 1、组织管理机构 1.1为确保工程质量和工期，我公司成立由经理任组长、总工程师任副组长，生产、技术、质量、安全、物资、行政等部门领导参加的施工领导小组，负责协调和组织工作。 1.2工程设立项目经理部，负责项目施工全面工作，项目部组织机构如下： 1.3
项目经理：主持工程施工管理全面工作。 项目副经理：主持工程施工技术质量管理全面工作。 专业工程师：负责各专业日常技术、质量管理工作。 质检员：负责各专业质量检查及评定工作;工序质量验收，配合监理工作。测量员：负责工程施工需要的各种点、线测量工作;及安装复测、校验工作。 资料员：负责保管、印制、编绘本工程各类施工图表等技术文件，进行工程档案的收集、整理和管理。 安全员：负责安全、防火和文明施工的管理工作。 材料员：落实项目材料计划采购及管理工作。 2、施工布署 2.1工程目标 质量目标: 单位工程合格率100%；单位工程优良率大于80%；工程竣工验收合格率100%。 工期目标:总工期60天设备安装完毕，具备调试条件。 2.2现场施工准备 ，接通施工电源。 ，规划施工通道，设置必要的现场沟坑防护栏杆和盖板等安全警示标志，重点做好设备进场道路畅通和设备组装平台场地。 2.3 施工管理及技术准备 ，调配技术管理人员。 ，加深对设计意图的理解，细化方案和施工工艺。 0文档来源为:从网络收集整理.word版本可编辑.
JD160型技术参数表
JD90
(U nit) 螺杆直径(Screw Diameter) mm 34 36 40 螺杆长径比(Screw L/D Ratio) L/D 21.2 20 18 最大理论射胶容积(Max.Theoretical Injection Capacity) cm3110 125 154 最大注射量 (Shot Weigh PS)g 100 114 140 最大射胶压力(Max.lnjection Pressure) MPa 180 160 130 螺杆转速(Screw Speed Range) r.p.m 10-230 最大锁模力(Max.Clamping Force) ton 78 最大开模仃程(Max.Opening Stroke) mm 300 哥林柱内距(Space Between The Bars “ V x H") mm 330X 330 容模量(Min-Max Mould Thickness) mm 150-300 顶针推力/仃程(Ejector Force/Stroke )Kn/mm 25 / 80 油泵最大压力(Pump P.Max) MPa 16 油泵电动机功率(Pump Motor Power) kw 9 电加热功率(Heating Capacity) KW 6.5 外形尺寸(Machine Size “L x W X H') m 3.9 X 1.1 X 1.9 重量(Machine Weight) ton 2.5 模具定位圈直径(Mold Location Recess Diameters )mm 100 喷嘴圆球半径(Nozzle Radius )mm SR10 合计功率为：15.5KW/H 海天牌注塑机技术参数： 注射装置直径INJECTION UNITScrew Diameter A mm B 34 36 C :40 螺杆长径比Screw L/D Ratio L/D 21.2 20 18 理论容量Shot Size(Theoretical) 3 cm 131 147 181 注射重量Injection Weight(PS) g 119 134 165 注射压力Injectio n Pressure Mpa 206 183 149 螺杆转速Screw Speed rpm 0 ?205 ■合模装置CLAMPING UNIT 合模力Clamp Tonn age KN 860 移模行程Toggle Stroke mm 310 拉杆内距Space Betwee n Tie Bars mm 360x360 最大模厚Max.Mold Height mm 360 最小模厚Mi n. Mold Height mm 150 顶出行程Ejector Stroke mm 100 顶出力Ejector Tonn age KN 33 顶出杆根数Ejector Number Piece 5 其它OTHERS \ 最大油泵压力Max.Pump Pressure MPa 17.5 油泵马达Pump Motor Power kw 7.5 电热功率Heater Power kw 6.2 外形尺寸Machi ne Dime nsio n(LxWxH) m 4.5x1.25x1.9 重量Machi ne Weight t 3.45 料斗容积Hopper Capacity kg 25 油箱容积Oil Tank Capacity L 230

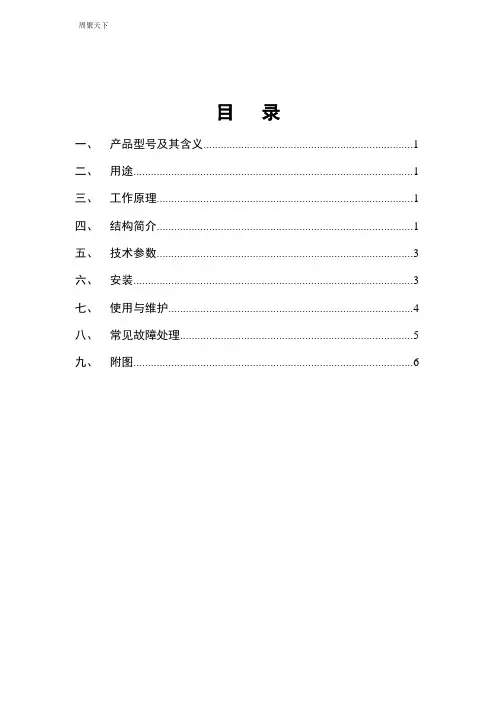

周聚天下 目录 一、产品型号及其含义 (1) 二、用途 (1) 三、工作原理 (1) 四、结构简介 (1) 五、技术参数 (3) 六、安装 (3) 七、使用与维护 (4) 八、常见故障处理 (5) 九、附图 (6)
