生产与技术改造
化学工程师
Sum 149No .2 Che m ical Engineer 2008年2月
收稿日期:2007-12-20
作者简介:姜立清(1972-),工程师,毕业于齐齐哈尔大学化学工程专
业,现从事技术工作。
文章编号:1002-1124(2008)02-0046-02
加碱对甲醇精馏改善分析
姜立清
(黑化集团公司硝氨厂,黑龙江齐齐哈尔161041)
摘 要:对甲醇精馏过程进行了阐述,并对过程加碱与不加碱作以比较说明。关键词:精馏;有机物与碱反应
中图分类号:T Q420.6 文献标识码:B
Analysis of i m p r ove ment of adding alkali t o methanol rectificati on
J I A NG L i -qing
(Heihua Gr oup,Q iqihar 161041,China )
Abstract:The methanol rectificati on p r ocess was intr oduced and the p r ocess of adding alkali or notwas com 2pared .
Key words:rectificati on;reacti on of organics with alkali
黑化集团公司于1996建成一套年产28万t 尿素联产3万t 精甲醇的装置,在精馏过程中向系统
加Na OH 碱液进行化学处理,使生产状况大为改观,操作稳定性及装置生产能力得到提高,物料消耗、能源消耗大幅度下降。
1 粗甲醇的主要成分
黑化集团公司生产的粗甲醇是在铜基催化剂作用下,工艺气中的CO 、CO 2和H 2发生反应生成CH 3OH,反应如下:
CO +2H 2=CH 3OH CO 2+3H 2=CH 3OH +H 2O
虽然铜基催化剂选择性优于锌铬催化剂,但由于以焦炭为原料,又有碳铵化流程,经脱硫、洗氨后,合成粗甲醇的原料气中含有微量的NH 3、H 2S,使得粗甲醇混合物中除含有上述物质外,还含有甲铵类物质和有机硫化物。采用色谱或色谱-质谱分析粗甲醇中的组分,主要有甲醇、二甲醚、甲酸甲酯、乙醇及高级醇等。
黑化集团公司生产的粗甲醇主要参数为:沸点:64.7℃;比重:0.83～0.85;闪点:12℃;酸
值:0.2～0.3mg ?L -1;酯值:0.9～0.94mg ?L -1
;蒸馏量:0.78%～0.85%。
甲醇含有一个甲基与一个羟基,所以具有醇类
的典型反应和甲基化反应。
2 粗甲醇精制
粗甲醇精制较广泛采用的是精馏法,精馏法分为单塔、双塔、三塔精馏流程。我公司采用双塔精馏流程。加碱系统为:固体Na OH 经溶液碱槽用软水、低压蒸气加温溶化成高浓度碱液,由循环泵冲入配碱槽,用软水配制成5%～8%的稀碱液。稀碱液经过滤后,利用位差压到碱液扬液器,再用压缩空气压出,经流量表送往预塔入料泵进口。
利用Na OH 处理在精馏过程中难以分离的杂质,例如粗甲醇中的酸类、酯类等,使其生成较容易被脱出的盐。粗甲醇中含有的有机酸,对设备,管道腐蚀厉害,经过碱的中和作用,减轻了腐蚀,延长了设备、管道的使用寿命。例如羧酸与Na OH 反应生成羧酸钠。
RCOOH +Na OH RCOONa +H 2O 还调节了粗甲醇的pH 值。
在碱存在下,酯发生皂化反应,生成羧酸盐。RCOOR ′+Na
OH RCOONa +R ′OH 羧酸钠溶于水,易于分离。
加碱处理使得一些难分离的杂质,在预精馏塔分解。控制塔底温度在指标范围内,塔中部、顶部温度也在指标范围内变化,不会超高。由于组分的变化,蒸气分压也发生变化,塔底、塔顶压力下降到指标的下限,便于化工操作。从回流液收集槽视镜和塔底视镜观察,油状漂浮物减少了许多。杂质在
(下转第49页)
2008年第2期方 林等:高校实验室的环境污染与防治措施
治法》和《固体废物污染防治法》等30多项环境保护行政法规。我国的各高校虽然都有相应的“有毒有害化学品存放、管理制度”和一些有关的“安全条例”,但一些高校对实验室废物污染源的处置措施实施不力,有效杜绝环境污染的设施投入不够[3-7]。一些排污严重的高校实验室的设施只是在实验室配有的一个抽风机,可以将有毒、有害气体抽排到室外空气中,但这只是做了污染物的转移。一些排污严重的高校实验室几乎没有有效处理实验废弃物的设施。由于没有处理实验废液和废物的设施,实验室的有毒、有害废液只是作简单的化学中和或稀释处理就倒入下水道或垃圾桶排放,由此造成的环境污染仍然是非常严重的。此外,一些教师和学生环保意识淡泊,自身防护、保护意识薄弱,对实验室的有毒、有害物对环境的影响和自身的伤害没有引起足够的重视。
3 结论
总之,加强实验室环境污染的治理是一些高校的当务之急,是建设生态校园,净化地球的有益贡献。对此,除了高校有关部门加大投入,采取相应的污染治理措施以及严格实施有关管理办法和制度外,更重要的是我们每位实验工作者要提高环境保护意识和自身防护意识。有时只要我们养成良好的实验习惯,规范操作,就可以防止污染的发生。
参 考 文 献
[1] 段长强,孟庆芳,张泰,等.现代化学试剂手册[M].北京:化
学工业出版社,1986.
[2] 马丽.浅谈化学实验中的环保意识[J].辽宁师专学报,2003,
5(2):30.
[3] 毋瑞芳.河南省三门峡市实验室"三废"污染情况初探及思考
[J].岩矿测试,2003,21(3):199-201.
[4] 张文惠.浅谈化工的环保及可持续发展[J].天津化工,1999,
(6):32-34.
[5] 楼佳蓉.实验室污染的环保法律规范之思考[J].实验室研究
与探索,2005,(24):126-128.
[6] 舒麒麟.实验室环境污染与防治对策[J].实验室研究与探索,
2003,22(3):129-130.
(上接第46页)
进精馏塔之前得以分离、分解,比不用碱处理容易和完全,且大大降低了主塔负荷,使精馏塔的工艺也比较容易控制,生产稳定性得到提高。
3 精馏过程加碱处理的效果
黑化集团公司粗甲醇精馏过程加碱处理后,在产量和能耗方面都有很好的效果。
3.1 增加产量
黑化集团公司自投产以来就进行加碱处理,与产量和投产技术相当的云峰公司和河池化工进行比较,加碱后班产量比未加碱处理时一般增加5～8m3,即大约4～6t的甲醇。
3.2 能耗减少
(1)蒸气消耗 加碱操作工艺的稳定性要比加碱前稳定得多,因此,减少了重复加工造成的蒸气损失。
(2)粗甲醇消耗 一方面,精馏后排放的残液中含甲醇量,加碱处理比没加碱下降了4%～6%。另一方面,由于加碱处理后,工艺稳定,采出成品合格率增高,减少了因成品质量不合格,重复加工造成的物料损失。3.3 腐蚀减少
甲醇精馏装置自1996年投产以来,甲醇循环蒸发器、甲醇加热器、精馏塔内塔板腐蚀程度都特别小,除旧残液管更换过外,未发现其他设备、管线腐蚀。说明加碱处理对设备、管线起到了有效的保护作用。
4 操作过程应注意的事项
(1)严格控制稳定塔塔底温度不得超过84. 8℃,以免CH3OH和Na OH发生反应。
(2)严格检测加入碱后的pH值,调节碱加入量,控制pH值在9～10。
(3)配置碱液时,烧碱要充分溶解,不能有颗粒状,碱液浓度要控制在5%～8%范围内。
(4)烧碱对人体皮肤有伤害作用,操作时要做好防护工作。
5 加碱产生的效益
由于加碱处理,一年下来除加碱需要的成本外,在节能增产方面可以创造价值80～100万元的利润。
94
鄂尔多斯联合化工有限公司60/104化肥项目 液氨站氮气置换方案 （编号ELAF-015-001） 编制：徐宝安 审核： 审定： 批准： 内蒙古鄂尔多斯联合化工有限公司 （合成氨分厂）
目录 1．编制依据 2．编制目的 3．氮置换具备的条件 4．人员准备 5．物资准备 6．氮置换步骤 7．安全注意事项
1.编写依据 PID流程图，操作原则。 2.置换目的 利用N2置换氨罐中的空气，是为了避免氨罐在首次引液氨时产生空气和气氨爆炸性混合物。 3.N2置换具备条件 3.1 有足够的低压N2。 2101FA/B已机械竣工，水压试验结束，设备、管道等按PID检查正确无误。 所有阀门、安全阀、仪表已检查和校验处在投用状态。 氨罐区公用工程系统已投用。 氨罐除锈及机械清扫工作结束。 4.人员准备 工艺人员: 4人 安全人员: 1人 检修人员:1人 指挥人员:1人 5.物资准备 见物资准备表 6.为了置换彻底N2置换分两个部分：第一部分包括2010FA/B、2101-F、 2101-C、2101JA/B/C等设备和管道。第二部分2101L。 6.1第一部分置换步骤 6.1.1关闭NH-0508-8″去尿素的截止阀，
6.1.2.关闭2101L入口阀，NH0546-4″、NH0545-4″、NH0519-1″、 NH0537-10″、NH0538-3″、NH0547-2″、NH0548-2″NH0543-4″、NH0535-1.5″上截止阀。 6.1.3.关闭SP501伐，NH0525-1.5″NH0507-14″NH0513-14″上截止阀。 6.1.4.打开NH0502-6″截止阀。 6.1.5. 打开电动阀MOV2007、MOV2009。 打开2101J/JA的进出口阀，最小流量线阀，泵公共出口阀。 打开NH2034-4″上去尿素的界区截止阀、止逆阀。 6.1.5 投用LI2009A、LI2010A、LI2011A、LI2012A，投用所有安全阀和仪 表根部阀。 6.1.6 打开2101FA/B底部的4″导淋阀，慢慢打开N2源截止阀，通过节流 孔板以300nm3/h的速度充N2到2101FA内，小心控制罐内压力不超过 0.005MPag，同样调节以300nm3/h充N2到2101FB内。 6.1.7 实行连续充N2，连续排放的方法进行置换，排放时，可在管路中所 有的导淋点排放（如2101FA/B进出口导淋，6″到尿素管线上导淋）和在PV2003处排放。 6.1.8 在连续排放时，在2010D顶部1.5″阀处取样分析O2含量。 6.1.9 在分析O2含量小于5%时，关闭排放点。 6.1.10 继续置换空气，直到从所有的排放点取样分析O2含量小于5%，N2 置换合格后关闭所有排放点，用PIC2003控制压力在0.00 5MPag。 6.1.11 N2置换合格后，用N2保持氨罐压力0.005MPag 24小时以上，以确 保在管道端点死角的剩余O2的扩散。 6.1.12 在氨罐内保持0.005MPag压力24小时，关闭4″导淋和充氮阀，每
中国矿业大学银川学院本科毕业设计 （2010 届） 题目年产15万吨甲醇制乙烯精馏工段 工艺设计
1.设计年产15万吨甲醇精馏段，年开车时间7920小时，工艺采用以煤制气为原料合成粗甲醇，经预精馏塔、加压精馏塔和常压精馏塔分离后得到精甲醇的新节能型三塔工艺流程开发的 2.计算条件： ①原料气组成 CH3OH H2O CH3CH2OH 轻馏分杂醇 Wt% 95 3.72 0.1 1.11 0.07 ②精甲醇收集：99.6% ③废水中甲醇含量：50ppm 3.设计要求： ①编写计算说明书，其中包括综述，工艺路线选择，物料衡算与工艺计算，主要塔设备计算，热量衡算等。 ②图纸（3张）：甲醇精馏段带控制点工艺流程图，平面布置图，工段主要物料管道图，精馏塔图，主要设备图等 ③说明书可以电脑打字，图纸均为CAD绘图
毕业设计（论文）原创性声明和使用授权说明 原创性声明 本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 作者签名：日期： 指导教师签名：日期： 使用授权说明 本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。 作者签名：日期：
在石油、化工、冶金、医药、电力等行业都大量应用循环水泵，其耗电量不容小视。对循环水泵系统进行节能改造，对企业降耗增效具有很大经济价值。 我公司长期致力于水泵系统节能服务，改造了数十台循环水泵，有丰富的实践经验和体会，在此和大家交流、分享。 我们把水泵系统节能原理概括为一句话，就是“用高效水泵在高效点工作，降低管路损失尤其是降低或消除节流损失”。 这句话包含了高效水泵（水泵效率）、高效点、管路损失三个关键词，也是水泵系统节能的三个关键点。 （1）高效水泵（水泵效率）：要节能，水泵效率必须高。水泵效率高低首先取决于设计水平，其次取决于制造精度和质量； （2）高效点：同一台水泵，在不同的流量点其效率是不同的，一般在额定工况附近效率最高，如果偏离额定工况较多，水泵额定效率即便很高，其实际运行效率也不高。 再延伸一点说，高效点还要考虑电机的负荷率和电机高效区，也就是说要使整个水泵系统总效率处于综合高效点。 （3）管路损失：管路损失要尽可能降低，尽量消除节流损失。 我们就是通过紧紧瞄准水泵效率、高效点、管路损失这三个关键点，对水泵实际运行工况进行科学分析和诊断，利用先进理论和科学方法，找出水泵系统存在的问题，有针对性地采取切实有效的措施，全面深入挖掘各项潜力，提高水泵额定效率、使水泵实际工作参数处于高效点、最大限度地降低管路损失，通过三方面的有机结合，实现节能目标，这就是我们
的节能原理。 我公司的具体节能措施有以下几点： 1、现场调研，正确诊断系统存在问题，有的放矢，精准确定设计参数。 2、凭借高超设计水平和节能理念，提高设计工况点的额定效率。 广泛学习和利用三元流等先进设计理论，结合CFD流场分析和动态模拟，瞄准特定工作范围，借鉴优秀水利模型，采用先进CAD设计软件，最重要的是我们有经验丰富的高级设计师，将几十年的设计经验和体会融入其中，使设计的水泵及叶轮效率接近特定工况的极限值，用高效水泵或高效叶轮（三元流叶轮）替换旧泵或旧叶轮。 3、消除工况偏移造成的效率低下。 普通水泵都是系列化定型产品，用适当间隔的有限的规格参数，来满足千差万别的工况，不可能针对某厂具体需要参数来设计制造。 水泵产品型谱的有限性和实际生产工况参数千差万别的多样性，必然会造成水泵性能参数和实际生产工艺需求及管路实际阻力之间的不完全匹配，这就导致水泵偏离高效运行区间；由于各种原因造成水泵负荷的变化也会导致水泵偏离高效区；这都会导致效率低下，造成能源浪费。 我们根据具体情况，采取各种措施消除工况偏移状况，使水泵重回高效区工作。 4、量身定做，专门设计制造，消除无用功耗。 设计院在工程设计时，一般没有对每台水泵的流量需求、管道阻力进行精确计算，普遍采用类比估算，为了安全可靠相对比较保守。
煤制甲醇工艺流程化设计 主反应为：C + O 2 → C O + C O 2 + H 2 → C H 3O 副反应为： 1 造气工段 （1）原料：由于甲醇生产工艺成熟,市场竞争激烈,选用合适的原料就成为项目的关键,以天然气和重油为原料合成工艺简单，投资相对较少，得到大多数国家的青睐，但从我国资源背景看，煤炭储量远大于石油、天然气储量，随着石油资源紧缺、油价上涨，在大力发展煤炭洁净利用技术的形势下，应该优先考虑以煤为原料,所以本设计选用煤作原料。 图1-1 甲醇生产工艺示意图 （2）工艺概述：反应器选择流化床，采用水煤浆气化激冷流程。原料煤通过粉碎制成65%的水煤浆与99.6%的高压氧通过烧嘴进入气化炉进行气化反应，产生的粗煤气主要成分为CO ，CO 2，H ２等。 2423CO H CH H O +?+2492483CO H C H OH H O +?+222CO H CO H O +?+
2 净化工段 由于水煤浆气化工序制得粗煤气的水汽比高达1.4可以直接进行CO变换不需加入其他水蒸气，故先进行部分耐硫变换，将CO转化为CO2，变换气与未变换气汇合进入低温甲醇洗工序，脱除H2S和过量的CO2，最终达到合适的碳氢比，得到合成甲醇的新鲜气。 CO反应式： CO+H O=CO+H 222 3 合成工段 合成工段工艺流程图如图1。 合成反应要点在于合成塔反应温度的控制，另外，一般甲醇合成反应10～15Mpa的高压需要高标准的设备，这一项增加了很大的设备投资，在设计时，选择目前先进的林达均温合成塔，操作压力仅5.2MPa，由于这种管壳式塔的催化剂床层温度平稳均匀，反应的转化率很高。在合成工段充分利用自动化控制方法，实行连锁机制，通过控制壳程的中压蒸汽的压力，能及时有效的掌控反应条件，从而确保合成产品的质量。 合成主反应： CO+2H=CH OH 23 主要副反应： CO+3H=CH OH+H O 2232 4 精馏工段 精馏工段工艺流程图见图2。 合成反应的副产主要为醚、酮和多元醇类，本设计要求产品达质量到国家一级标准，因此对精馏工艺的合理设计关系重大，是该设计的重点工作。设计中选用双塔流程，对各物料的进出量和回流比进行了优化，另外，为了进一步提高精甲醇质量，从主塔回流量中采出低沸点物继续进预塔精馏，这一循环流程能有效的提高甲醇的质量。
甲醇精馏工艺技术浅析 摘要：本文主要介绍了甲醇精馏工艺及其流程，并对双塔精馏工艺和三塔精馏工艺的产品质量、能源消耗、建设投资以及生产规模等方面进行了对比分析。 关键词：甲醇精馏工艺；双塔精馏；三塔精馏 1.精馏工艺技术 甲醇精馏是多个简单蒸馏的组合。由于液体混合物中所含组分的沸点不同,当其在一定温度下部分气化时,低沸点物在气相中的浓度高于其在液相中的浓度,反之液相中高沸点物的浓度较高,这就改变了气液两相的组成。当对部分气化所得的蒸汽进行部分冷凝时,因高沸点物易于冷凝,使冷凝液中高沸点物浓度较高,未冷凝气中低沸点物的浓度较高。如此不断地气化、冷凝,最后使混合液中的组分几乎以纯甲醇组分被分离出来。 目前,国内甲醇精馏工艺主要分为双塔精馏工艺、带有高锰酸钾反应的精馏工艺和三塔精馏工艺。带有高锰酸钾反应的精馏工艺需要对粗甲醇中的还原性物质进行处理后再精馏,工艺复杂,该工艺主要用于对甲醇质量要求相当严格的场合。由于双塔精馏和三塔精馏工艺完全能够保证工业上对精甲醇质量的要求,因此一般不必采用带高锰酸钾反应的精馏工艺。 2.甲醇精馏工艺流程说明 2.1 预精馏系统 来自甲醇合成装置的粗甲醇（40℃、0.5MPaA），首先进入粗甲醇预热器的管程，被壳程的低压蒸汽冷凝液加热到70℃左右，然后进入预精馏塔的上部。 预精馏塔顶部出来的气相，首先进入预精馏塔一级冷凝器的壳程，物料被管程的循环冷却水冷却到67.5℃,冷却下来的液体进入预精馏塔回流槽中；从预精馏塔一级冷凝器出来的气体进入预精馏塔二级冷凝器的壳程，物料被管程的循环冷却水冷却到40℃左右,冷凝下来的液体进入萃取槽中，经工艺水萃取后，甲醇水溶液进入预精馏塔回流槽中，萃取出来的物料去杂醇油罐；二级冷凝器中出来的带有甲醇的不凝气，进排放槽中，用水洗涤其中的甲醇后，不凝气去放空总管。
毕业设计（论文）任务书 设计（论文）题目：年产40万吨甲醇精馏工艺设 计 学院：专业：班 级：晋艺 学生：指导教师： 1．设计（论文）的主要任务及目标 (1) 结合专业知识和工厂实习、分析选定合适的工艺参数。 (2) 进行工艺计算和设备选型能力的训练。 (3) 进行工程图纸设计、绘制能力的训练。 2．设计（论文）的基本要求和内容 (1) 本车间产品特点及工艺流程。 (2) 主要设备物料、热量衡算、结构尺寸计算及辅助设备的选型计算。 (3) 参考资料 3．主要参考文献 [1] 谢克昌、李忠.甲醇及其衍生物.北京.化学工业出版社.2002.5～7 [2] 冯元琦.联醇生产.北京.化学工业出版社.1989.257～268. [3] 柴诚敬、张国亮。化工流体流动与传热。北京。化学工业出版社。2000.525-530 4．进度安排 设计（论文）各阶段名称起止日期 1 收集有关资料2010-01-28~2010-02-11 2 熟悉资料，确定方案2010-02-12~2010-02-26 3 论文写作2010-02-27~2010-03-19 4 绘制设计图纸2010-03-20~2010-04-03 5 准备答辩2010-4-10 目录 摘要 (1) 第1章甲醇精馏的工艺原理 2 第1.1节基本概念 2 第1.2节甲醇精馏工艺 3 1.2.1 甲醇精馏工艺原理 3 1.2.2 主要设备和泵参数 3 1.2.3膨胀节材料的选用 6 第2章甲醇生产的工艺计算7 第2.1节甲醇生产的物料平衡计算7 第2.2 节生产甲醇所需原料气量9
2.2.1生产甲醇所需原料气量9 第2.3节联醇生产的热量平衡计算15 2.3.1甲醇合成塔的热平衡计算15 2.3.2甲醇水冷器的热量平衡计算18 第2.4节粗甲醇精馏物料及热量计算21 2.4.1 预塔和主塔的物料平衡计算21 2.4.2 预塔和主塔的热平衡计算25 第3章精馏塔的设计计算33 第3.1节精馏塔设计的依据及任务33 3.1.1设计的依据及来源33 3.1.2设计任务及要求33 第3.2节计算过程34 3.2.1塔型选择34 3.2.2操作条件的确定34 3.2.2.1 操作压力34 3.2.2.2进料状态35 3.2.2.3 加热方式35 3.2.2.4 热能利用35 第3.3节有关的工艺计算36 3.3.1 最小回流比及操作回流比的确定36 3.3.2 塔顶产品产量、釜残液量及加热蒸汽量的计算37 3.3.3 全凝器冷凝介质的消耗量37 3.3.4热能利用38 3.3.5 理论塔板层数的确定38 3.3.6全塔效率的估算39 3.3.7 实际塔板数40 第3.4节精馏塔主题尺寸的计算40 3.4.1 精馏段与提馏段的体积流量40 3.4.1.1 精馏段40 3.4.1.2 提馏段42 第3.5节塔径的计算43 第3.6节塔高的计算45 第3.7节塔板结构尺寸的确定46 3.7.1 塔板尺寸46 3.7.2弓形降液管47 3.7.2.1 堰高47 3.7.2.2 降液管底隙高度h0 47 3.7.3进口堰高和受液盘47 3.7.4 浮阀数目及排列47 3.7. 4.1浮阀数目48 3.7. 4.2排列48 3.7. 4.3校核49 第3.8节流体力学验算49 3.8.1 气体通过浮阀塔板的压力降(单板压降) 49
负离子乳胶漆的研究及应用进展 摘要：介绍了空气中负离子的作用、负离子乳胶漆释放负离子的原理和国内外负离子乳胶漆产品的研发进展。 关键词：负离子;乳胶漆;负离子涂料 室内环境是人们接触最频繁、最密切的地方，据统计，已发现的室内空气污染物有300多种。空气负离子是空气中的中性分子结合电子而形成的带负电荷的气体离子。当空气中负离子浓度较高时，能抑制多种病菌的繁殖，降低血压和消除疲劳，促进人体的生长和发育，因而人们将空气负离子比喻为“空气中的维生素”。在环境评价中，空气负离子已成为衡量空气质量的一个重要参数。为了增加居住环境中的负离子浓度，人们采用了各种各样的方法(负离子发生器、人造瀑布、负离子织物等，目前采用最普遍和最有效的方法是涂刷负离子内墙乳胶漆。 1负离子的作用 当人们漫步在森林、瀑布或海滩的时候，会感觉到空气清新、心情舒畅，这是因为这些场所负离子浓度较大的缘故，经过人们多年的研究，总结出了负离子浓度同人体健康的关系(见表1)。 表1负离子浓度同人体健康的关系 2负离子乳胶漆释放负离子的机理 负离子涂膜在宏观上表面光洁致密，但在微观上是高分子纤维网结成的多孔膜。正是这种孔隙的存在，使得空气分子可以与乳胶漆中的填料颗粒作用(见图1)。
图1乳胶漆成膜后产生空气负离子示意 负离子具体释放机理为：空气中的水蒸气通过孔隙与涂层中的负离子粉体相接触，在负离子粉体的作用下发生如下反应： 3负离子乳胶漆的研究现状 负离子对人体和生态环境的重大作用已被国内外医学界广泛认可。随着工业的发展、环境污染日益严重，空气中负离子浓度越来越低，人类健康受到威胁。为了改善空气质量，增加空气中负离子的浓度，人们研制了各种产生负离子的仪器设备和材料。 3.1国外研究现状 国外对空气负离子研究较早，在1932年美国RCA公司的汤姆逊发明了世界上第一台医用空气负离子发生器，之后空气负离子研究在欧、美、日经历了很长时间的发展。但是由于负离子发生器有其不可避免的缺陷，如产生臭氧、氮氧化合物，以及采用高压放电引起的耗能和安全问题，人们开始考虑采用其他环保材料。日本学者Kubo发现电气石具有永久性自发电极，而且其表面电场可以电离空气中的水分子，并可添加到涂料、织物、陶瓷等物品中，生产具有负离子功能的生活用品。 日本、美国、韩国等国家对于负离子涂料的研究位居世界前列，日本立邦涂料采用丙烯酸系列树脂、阻燃材料、无机填充材料及水制成一种负离子涂料，其中添加的负离子粉体为电气石及电融稳定化氧化锆粉末，其涂刷房间中的负离子浓度为1200～2000个/cm3。日本涂料研究开发中心研制的三立漆采用多种无机材料组合而成，该涂料除了具有良好的涂膜性能外，还具有透气、凋湿、杀菌抗霉、净化空气及产生负离子的功能。日本神东涂料公司采用功能性人工陶瓷粉，经特殊处理后加入涂料，因其含有微弱放射性稀有元素，可以放出短
浓溶液1稀溶液1加热热水冷水冷剂水浓溶液2稀溶液2冷却水 冷水出靶式流量计冷水进靶式流量计冷却水进靶式流量计蒸发温度1发生器温度2热水进口温度3溶晶管温度45蒸发器液位6自动抽气装置液位7冷却水进温度8冷水进温度冷水出口温度9热水出口温度
基本原理 溴化锂水溶液只是吸收剂，其中的水才是真正的制冷剂，利用水在高真空下低沸点汽化，吸收热量达到制冷目的。 首先由真空泵将机组抽至高真空状态，为低温下水的沸腾创造了必要条件。又由于溴化锂水溶液有低于冷剂水的沸点压力，两者之间存在压力差，所以后者具有了吸收水蒸气的能力，因此提供了使得冷剂水连续沸腾的可能性。 热水二段型机组由两个发生器、冷凝器、蒸发器和吸收器组成基本分开又有一定联系的两个独立制冷剂和吸收剂工作循环系统。热水、冷水和冷却水串联在两个循环系统之间，而且热水与冷水、冷却水相向而行，形成彼此间逆流热交换。 溶液泵将吸收器里的稀溶液经热交换器送到发生器里去，由热水将它加热浓缩成浓溶液，同时产生冷剂蒸汽。冷剂蒸汽在冷凝器中冷凝成冷剂水，其潜热由冷水带至机外。 冷剂水进入蒸发器后，由冷剂泵经布液器淋激在换热管表面。冷剂水吸收管内冷水的热量，低温沸腾再次形成冷剂蒸汽，与此同时制取低温冷水（本机组提供的冷源）浓缩后的浓缩液经换热器后直接进入吸收器，经布液器淋激于吸收器换热管上。浓溶液一方面吸收蒸发器所产生的冷剂蒸汽后，本身变成稀溶液，另一方面将吸收冷剂蒸发时释放出来的吸收热量转移至冷却水中。 制冷循环是溴化锂水溶液在机内由稀变浓再由浓变稀和冷剂水由液态变汽态再由汽态变液态循环。两个循环同时进行，周而复始。 热交换器是高、低温溶液间相互进行热量交换的设备，有利于提高机组的热效率。
1.4.2 甲醇精馏的典型工艺流程甲醇精馏产生工艺有多种，分为单塔精馏，双塔精馏，三塔精馏与四塔精馏(即三塔加回收塔) (1) 单塔流程描述 采用铜系催化剂低压法合成甲醇,由于粗甲醇中不仅还原性杂质的含量大大减少,而且二甲醚的含量几十倍地降低,因此在取消化学净化的同时,可将预精馏及甲醇-水-重组分的分离在一台主精馏塔内同时进行,即单塔流程,就能获得一般工业上所需要的精甲醇。单塔流程更适用于合成甲基燃料的分离,很容易获得燃料级甲醇。 单塔流程(见图1.1)为粗甲醇产品经过一个塔就可以采出产品。粗甲醇塔中部加料口送入,轻组分由塔顶排出,高沸点的重组分在进料板以下若塔板处引出,水从塔底排出,产品甲醇在塔顶以下若干块塔板引出。 (2) 双塔流程描述 双塔工艺是由脱醚塔,甲醇精馏塔或者主塔组成。主塔在工厂中产量在100万吨/年以下,仅仅能提供简单的过程,所以设备和投资较低。 传统的工艺流程，是最早用于30MPa压力下以锌铬催化剂合成粗甲醇的精制。主要步骤有：中和、脱醚、预精馏脱轻组分杂质、氧化净化、主精馏脱水和重组分，最终得到精甲醇产品。在传统工艺流程上，取消脱醚塔和高锰酸钾的化学净化，只剩下双塔精馏(预精馏塔和主精馏塔)。其高压法锌铬催化剂合成甲醇和中、低压法铜系催化剂合成甲醇都可适用。 从合成工序来的粗甲醇入预精馏塔，此塔为常压操作。为了提高预精馏塔后甲醇的稳定性，并尽可能回收甲醇，塔顶采用两级冷凝。塔顶经部分冷凝后的
大部分甲醇、水及少量杂质留在液相作为回流返回塔，二甲醚等轻组分(初馏分)及少量的甲醇、水由塔顶逸出，塔底含水甲醇则由泵送至主精馏塔。主精馏塔操作压力稍高于预精馏塔，但也可以认为是常压操作，塔顶得到精甲醇产品，塔底含微量甲醇及其它重组分的水送往水处理系统（见图1.2）。 (3) 三塔流程描述 三塔工艺是由脱醚塔，加压精馏塔和常压精馏塔组成，形成二效精馏与二甲醇精馏塔甲醇产品的镏出物的混合物。三塔流程（见图1.3）的主要特点是，加压塔塔顶冷凝潜热用作常压塔塔釜再沸器的热源，形成双效精馏二效精馏，因此热量交换在加压塔顶部和常压塔底部之间进行。这种形式节省大约30%~40%的能源，同时降低了循环冷却水的速度。 从合成工序来的粗甲醇入预精馏塔，在塔顶除去轻组分及不凝气，塔底含水甲醇由泵送加压塔。加压塔操作压力为57bar(G)，塔顶甲醇蒸气全凝后，部分作为回流经回流泵返回塔顶，其余作为精甲醇产品送产品储槽，塔底含水甲醇则进常压塔。同样，常压塔塔顶出的精甲醇一部分作为回流，一部分与加压塔产品混合进入甲醇产品储槽。 (4) 四塔流程描述 四塔流程（见图1.4）包含预精馏塔、加压精馏塔、常压精馏塔和甲醇回收塔。粗甲醇经换热后进入预精馏塔，脱除轻组分后(主要为不凝气、二甲醚等)，塔底甲醇及高沸点组分加压后进入加压精馏塔，加压精馏塔顶的气相进入冷凝蒸发器，利用加压精馏塔和常压精馏塔塔顶、塔底的温差，为常压塔塔底提供热源，同时对加压塔塔顶气相冷凝。冷凝后的精甲醇进入回流罐，一部分作为加压塔回流，一部分作为精甲醇产品出装置，加压塔塔底的甲醇、高沸组分、
[海川]下午注册化工工程师专业基础考试第二套模拟试题答案
121 （A ）。 ΔＵ＝0 ΔH ＝V Δp ＝5dm 3×150kPa ＝750J 122 （B ）。 ΔS ＝nRln(V 2/V 1)=2×8.314 J ·K -1ln(50/25)=11.526 J ·K -1 ΔH ＝0，ΔG ＝-T ΔS =-350×11.526×10-3kJ ＝-4.034 kJ 123 （C ）。 C p,m =3.5R K K P P T T m p C R 24.377)200260(350)(5 .31 1212,=== W=ΔU =nC v,m (T 2-T 1)=2×2.5×8.314(377.24-350)J=1.132kJ 124 （B ）。 P A =P *A x A =120kPa ×0.35=42kPa P B =P *B x B =80kPa ×0.65=52kPa P=P A -P B =94kPa y B =P B /P=52/94=0.553 125 （A ）。 因为在100 ℃、101.325kPa 下的纯水，其相应的饱和蒸气压也是100 ℃、101.325 kPa ，故μ*（100 ℃，101.325kPa ，l ）=μ*（100 ℃，101.325 kPa ，g ），于是 μ*（100 ℃，80kPa ，g ）-μ* （100 ℃，101.325kPa ，l ） =μ（100 ℃，80kPa ，g ）-μ*（100 ℃，101.325kPa ，g ） 纯理想气体的化学势表达式为μ?=μ?（T ）＋RTln （P/P ?），若设P=80kPa ，P'=100kPa ，则便可分别写出 100 ℃、80kPa 水蒸气化学势表达式为 μ*（80kPa ，g ）=μ?（T ）+RTln （P/P ?） (1) 100 ℃、100kPa 水蒸气化学势表达式为 μ*（100kPa ，g ）=μ?（100 ℃）+RTln （P '/P ?） (2) 式(1)-式(2)可得μ*（80kPa ，g ）-μ*（10kPa ，g ）=RTln ｛（P/P ?）/（P '/P ?）｝ =RTln （P/P'）=8.314J ·K -1·mol -1×373.15K ×ln （80/100） =-692.27J 126 （C ）。 K ?=K ｙ(P/P ?)ΣvB =K n {P/P ?ΣnB}vB Σv B =1，恒温、恒压，K ?不变，K ｙ不变；Σn B 变大，K ｎ变大，故α变大。 127 （A ）。
Prob-20 蒸馏塔设计算例(1) 1、工艺条件 有一泡点物料， F=100kgmol/hr；物料组分和组成如下： 进料组分和组成 C5H12 C4H10 C3H8 组分 C2H6 组成（mol%） 1 79 12 8 2、设计要求 试设计蒸馏塔，将C3和C4分离；塔顶物料要求butane浓度小于0.1％， 塔釜物料要求propane浓度小于0.1％； 试确定该物料的进塔压力；塔的操作压力，理论板数，进料位置，回流比， 冷凝器及再沸器热负荷； 公用工程条件：冷却水30℃，蒸气4kg/cm2(温度143℃)； 冷凝器设计要求热物料入口温度与水进口温之差大于10℃，水的允许温升 为10℃；再沸器冷物料入口温度与蒸气进口温差大于15℃。 塔的回流比取最小回流比的1.2倍。 模拟计算采用SRK方程； 3、塔简化法提示 简化法塔的操作压力无填写对话框，故进料的压力即默认为操作压力。 4、简化计算说明 （1） 须根据公用工程条件确定操作压力，即塔顶冷凝器须采用冷却水冷却，故塔顶上升气相温度应不低于40℃；塔釜再沸器采用蒸气加热，进再沸器 物料温度不得高于128℃。操作压力可以采用简化法试算，即先假设一操 作压力，若温度未满足要求则调整压力，直至温度要求满足为止。 （2） 采用简化法，求理论塔板数和回流比 先假设操作压力8kg/cm2,简化法计算如下图及表所示： 计算结果表明塔顶、塔釜温度分别为16℃和80.4℃，均不满足要求，故
须提高塔的操作压力。 Stream Name Stream Description Phase Temperature Pressure Flowrate Composition ETHANE PROPANE BUTANE PENTANE C KG/CM2 KG-MOL/HR S1 Liquid 23.570 8.000 100.000 0.010 0.790 0.120 0.080 S2 Liquid 16.021 8.000 80.060 0.012 0.987 0.001 0.000 S3 Liquid 80.430 8.000 19.940 0.000 0.001 0.598 0.401 （3） 再假设操作压力16kg/cm2，进行简化计算，结果如下表： Stream Name Stream Description Phase Temperature Pressure Flowrate Composition ETHANE PROPANE BUTANE PENTANE C KG/CM2 KG-MOL/HR S1 Liquid 53.643 16.000 100.000 0.010 0.790 0.120 0.080 S2 Liquid 44.246 16.000 80.060 0.012 0.987 0.001 0.000 S3 Liquid 114.992 16.000 19.940 0.000 0.001 0.598 0.401 简化计算结果塔顶、塔釜温度分别为44.2℃和115℃，均满足要求，故设定压力合适。 简化计算的详细结果如下： MINIMUM REFLUX RATIO 1.07745 FEED CONDITION Q 1.00000 FENSKE MINIMUM TRAYS 16.76383 OPERATING REFLUX RATIO 1.20 * R-MINIMUM
甲醇精馏工艺流程 由合成工序闪蒸槽来的粗甲醇在正常情况下直接进入本工序的粗甲醇预热器（E11101）预热至65℃后进入预精馏塔（T11101）（在非正常情况下，粗甲醇来自甲醇罐区粗甲醇储槽，经粗甲醇泵加压后进粗甲醇预热器预热。粗甲醇预热器的热源来自常压塔再沸器出来的精甲醇冷凝液温度。）预精馏塔（T11101）作用是除去溶解在粗甲醇中的气体和沸点低于甲醇的含氧有机物，以及C10以下的烷烃。预精馏塔顶部出来的甲醇蒸汽温度为73.6℃，压力为0.0448MPa，塔顶出来进入预塔冷凝器Ⅰ（E11103），塔顶蒸汽中所含的大部分甲醇在第一冷凝器中被冷凝下来，流入预塔回流槽（V11103)经预塔回流泵（P11102AB）打回流。未冷凝的少部分甲醇蒸汽，低沸点的组分和不凝气进入塔顶冷凝器Ⅱ（E11104）继续冷凝，冷凝液可进入网流槽也可作为杂醇采出，不凝气经排放槽中的脱盐水吸收其中的甲醇后放空排放。用不凝气的排放量控制预精馏塔（T11101）塔顶压力，排放槽吸收液达到一定浓度后作为杂醇送入杂醇储槽或返回粗甲醇储槽重新精馏。预塔再沸器（E11102）的热源采用0.5MPa的低压饱和蒸汽。蒸汽冷凝液回冷凝液水槽（V11112）经冷凝水泵（P11110AB）送往动力站循环使用。为中和粗甲醇中的少量有机酸，在配碱槽中加入定量固体NaOH配置碱溶液储存在配碱槽（V11101）中。经碱液泵（P11101AB）进入扬碱器（V11110AB）再进入预塔回流槽（V11103）经过预塔回流泵（P11102AB）沿预精馏塔（T11101）进料管线加入预塔，控制预塔塔釜溶液PH值为9—10，预精馏塔（T11101）塔釜维持一定液位，塔釜甲醇溶液经加压塔进料泵（P11103AB）加压后进入加压塔进料预热器（E11105）预热后的甲醇进入加压塔（T11102）进料口，塔顶出来的甲醇气体温度121℃压力约0.574MPa 进过常压塔再沸器（E11107）将甲醇冷凝下来，冷凝后的甲醇液进入加压塔回流槽（V11111）。回流槽中的甲醇一部分经加压塔回流泵（P11104AB）后打回流入加压精馏塔（T11102），其余部分经粗甲醇预热器（E11101）与粗甲醇换热降温后再经精甲醇冷却器（E11110）冷却作为产品送往精甲醇中间槽（V11106）。加压塔再沸器的热源采用0.5MPa饱和蒸汽，蒸汽冷凝液回冷凝液水槽（V11112）经P11110AB冷凝水泵送往动力站循环使用。 常压塔部分：加压精馏塔（T11102）塔釜维持一定液位，甲醇溶液靠自压进入常压精馏塔（T11103）进料口，从常压精馏塔（T11103）塔顶出来的甲醇蒸汽温度气体温度为66℃，压力为0.008MPa,经常压塔冷凝器（E11108）冷凝，冷凝下来的甲醇进入常压塔回流槽（V11104），一部分经常压塔回流泵（P11105AB）打回流进入精馏塔（T11103），其余作为产品进入精甲醇冷却器（E11110）冷却到40℃送往精甲醇中间槽（V11106）,另有一部分

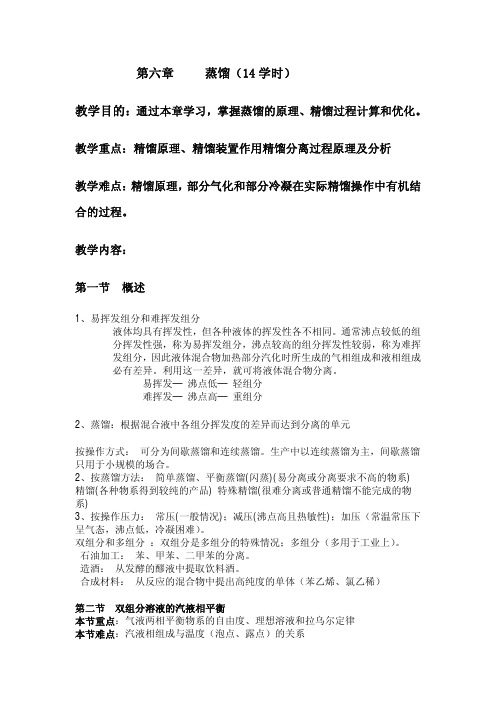

第六章 蒸馏（14学时） 教学目的：通过本章学习，掌握蒸馏的原理、精馏过程计算和优化。教学重点：精馏原理、精馏装置作用精馏分离过程原理及分析 教学难点：精馏原理，部分气化和部分冷凝在实际精馏操作中有机结合的过程。 教学内容： 第一节概述 1、易挥发组分和难挥发组分 液体均具有挥发性，但各种液体的挥发性各不相同。通常沸点较低的组 分挥发性强，称为易挥发组分，沸点较高的组分挥发性较弱，称为难挥 发组分，因此液体混合物加热部分汽化时所生成的气相组成和液相组成 必有差异。利用这一差异，就可将液体混合物分离。 易挥发─沸点低─轻组分 难挥发─沸点高─重组分 2、蒸馏：根据混合液中各组分挥发度的差异而达到分离的单元 按操作方式：可分为间歇蒸馏和连续蒸馏。生产中以连续蒸馏为主，间歇蒸馏只用于小规模的场合。 2、按蒸馏方法：简单蒸馏、平衡蒸馏(闪蒸)(易分离或分离要求不高的物系) 精馏(各种物系得到较纯的产品) 特殊精馏(很难分离或普通精馏不能完成的物系) 3、按操作压力：常压(一般情况)；减压(沸点高且热敏性)；加压（常温常压下呈气态，沸点低，冷凝困难）。 双组分和多组分：双组分是多组分的特殊情况；多组分（多用于工业上）。 石油加工：苯、甲苯、二甲苯的分离。 造酒：从发酵的醪液中提取饮料酒。 合成材料：从反应的混合物中提出高纯度的单体（苯乙烯、氯乙稀） 第二节 双组分溶液的汽掖相平衡 本节重点：气液两相平衡物系的自由度、理想溶液和拉乌尔定律 本节难点：汽液相组成与温度（泡点、露点）的关系
