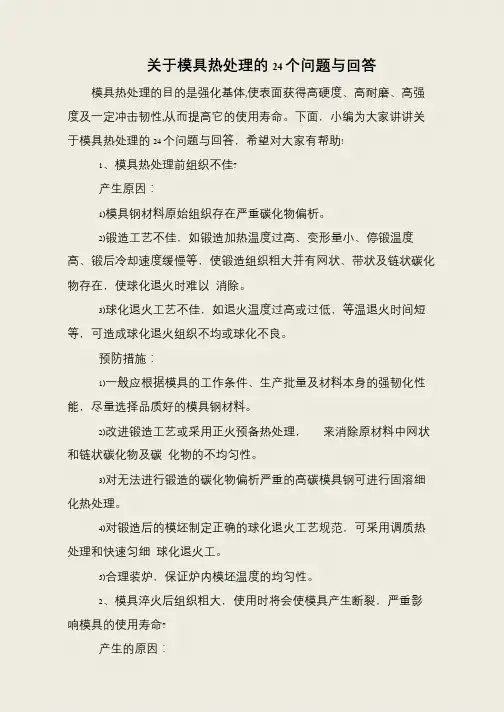

关于模具热处理的24个问题与回答
模具热处理的目的是强化基体,使表面获得高硬度、高耐磨、高强度及一定冲击韧性,从而提高它的使用寿命。下面，小编为大家讲讲关于模具热处理的24个问题与回答，希望对大家有帮助!
1、模具热处理前组织不佳?
产生原因：
1)模具钢材料原始组织存在严重碳化物偏析。
2)锻造工艺不佳，如锻造加热温度过高、变形量小、停锻温度高、锻后冷却速度缓慢等，使锻造组织粗大并有网状、带状及链状碳化物存在，使球化退火时难以消除。
3)球化退火工艺不佳，如退火温度过高或过低，等温退火时间短等，可造成球化退火组织不均或球化不良。
预防措施：
1)一般应根据模具的工作条件、生产批量及材料本身的强韧化性能，尽量选择品质好的模具钢材料。
2)改进锻造工艺或采用正火预备热处理，来消除原材料中网状和链状碳化物及碳化物的不均匀性。
3)对无法进行锻造的碳化物偏析严重的高碳模具钢可进行固溶细化热处理。
4)对锻造后的模坯制定正确的球化退火工艺规范，可采用调质热处理和快速匀细球化退火工。
5)合理装炉，保证炉内模坯温度的均匀性。
2、模具淬火后组织粗大，使用时将会使模具产生断裂，严重影响模具的使用寿命?
产生的原因：
模具材料及热处理试题库 一、判断 1、60钢以上的优质碳素结构钢属高碳钢，经适当的热处理后具有高的强度、韧性和弹性，主要用于制作弹性零件和耐磨零件。（×） 2、40Cr钢是最常用的合金调质钢。（√） 3、60Si2Mn钢的最终热处理方法是淬火后进行高温回火。（×） 4、高合金钢的完全退火的冷却速度是每小时100～150℃。（×） 5、等温淬火与普通淬火比较，可以获得相同情况下的高硬度和更好的韧度。（√） 6、一些形状复杂、截面不大、变形要求严的工件，用分级淬火比双液淬火能更有效的减少工件的变形开裂。（√） 7、渗碳时采用低碳合金钢，主要是为提高工件的表面淬火硬度。（×） 8、均匀化退火主要应用于消除大型铸钢、合金钢锭在铸造过程中所产生的化学成分不均及材料偏析，并使其均匀化。（√） 9、高合金钢及形状复杂的零件可以随炉升温，不用控制加热速度。（×） 10、铬钼钢是本质粗晶粒钢、其淬透性和回火稳定性高，高温强度也高。（×） 11、铬锰硅钢可以代替镍铬钢用于制造高速、高负荷、高强度的零件。（√） 12、铬轴承钢加热温度高，保温时间略长，主要使奥氏体中溶入足够的合金碳化物。（√）13、低合金渗碳钢二次重新加热淬火，对于本质细晶粒钢的零件，主要使心部、表层都达到高性能要求。（×） 14、铸铁的等温淬火将获得贝氏体和马氏体组织。（√） 15、高速钢是制造多种工具的主要材料，它除含碳量高外，还有大量的多种合金元素（W、Cr、Mo、V、Co），属高碳高合金钢。（×）16、钢在相同成分和组织条件下，细晶粒不仅强度高，更重要的是韧性好，因此严格控制奥氏体的晶粒大小，在热处理生产中是一个重要环节。（√）17、有些中碳钢，为了适应冷挤压成型，要求钢材具有较高的塑性和较低的硬度，也常进行球化退火。（√）18、低碳钢正火，为了提高硬度易于切削，提高正火温度，增大冷却速度，以获得较细的珠光体和比较分散的自由铁素体。（√）19、过共析钢正火加热时必须保证网状碳化物完全融入奥氏体中，为了抑制自由碳化物的析出，使其获得伪共析组织，必须采用较大的冷却速度冷却。（√）20、含碳量相同的碳钢与合金钢淬火后，硬度相差很小，但碳钢的强度显著高于合金钢。（×）21、中高碳钢的等温淬火效果很好，不仅减少了变形，而且还获得了高的综合力学性能。（√）22、淬火钢组织中，马氏体处于碳的过饱和状态，残余奥氏体处于过热状态，所以组织不稳定，需要回火处理。（×）23、低碳钢淬火时的比容变化较小，特别是淬透性较差，故要急冷淬火，因此常是以组织应力为主引起的变形。（×）24、工件淬火后不要在室温下放置，要立即进行回火，会显著提高马氏体的强度和塑性，防止开裂。（√）
模具材料及热处理模具材料及热处理 1．金属组织 1.1金属 具有不透明、金属光泽良好的导热和导电性并且其导电能力随温度的增高而减小，富有延性和展性等特性的物质。金属内部原子具有规律性排列的固体（即晶体）。 1.2合金 由两种或两种以上金属或金属与非金属组成，具有金属特性的物质。 相：合金中成份、结构、性能相同的组成部分。 1.3固溶体 是一个（或几个）组元的原子（化合物）溶入另一个组元的晶格中，而仍保持另一组元的晶格类型的固态金属晶体，固溶体分间隙固溶体和置换固溶体两种。 1.4固溶强化 由于溶质原子进入溶剂晶格的间隙或结点，使晶格发生畸变，使固溶体硬度和强度升高，这种现象叫固溶强化现象。 1.5化合物 合金组元间发生化合作用，生成一种具有金属性能的新的晶体固态结构。 1.6机械混合物 由两种晶体结构而组成的合金组成物，虽然是两面种晶体，却是一种组成成分，具有独立的机械性能。2．金属硬度 2.1硬度 金属的硬度，是指金属表面局部体积内抵抗外物压入而引起的塑性变形的抗力，硬度越高表明金属抵抗塑性变形的能力越强，金属产生塑性变形越困难。硬度试验方法简单易行，又无损于零件。实际常使用的硬度试验方法有：布氏硬度、洛氏硬度和维氏硬度三种。三种硬度试验值有大致的换算关系，见表一。 布氏硬度HB：布氏硬度是用载荷为P的力把直接D的钢球压入金属表面，并保持一定的时间，测量金属表面上的压痕直径d，据此计算出的压痕面积AB，求出每单位面积所受力，用作金属的硬度值，叫布氏硬度，记作HB。布氏硬度的使用上限是HB450，适用于测定退火、正火、调质钢、铸铁及有色金属的硬度。 2.1.1洛氏硬度HRA、HRC： 洛氏硬度是工业生产中最常用的硬度测量的方法，因为操作简便、迅速，可以直接读出硬度值，不损伤工件表面，可测量的硬度范围较宽。但洛氏硬度也有一些缺点，如因压痕小，对材料有偏析及组织不均匀的情况，测量结果分离度大，再现性较差。洛氏硬度(HR)也是用压痕的方式试验硬度。它是用测量凹陷深度来表示硬度值。洛氏硬度试验用的压头分硬质和软质两种。硬质压头为顶角为120o的金刚石圆锥体，使用于淬火钢等硬的材料。HRA硬度有效范围是>70，适用于硬质合金、表面淬火层及渗碳层;HRC硬度有效范围是20-68(相当于HB230-700,HB450-700超出了布氏硬度的使用上限)，适用于淬火钢及调质钢。 2.1.2洛氏硬度HRB 洛氏硬度HRB的测量采用直径1.588mm(1/16")的钢球，适用于退火钢、有色金属等，硬度有效范围是25-100（相当于HB60-230)。 2.1.3维氏硬度HV 维氏硬度也是利用压痕面积上单位应力作为硬度值计量。维氏硬度所使用的压头是锥面夹角为136o的金刚石四方锥体。试验时，在载荷P的作用下，在试样试验面上压出一个正方形压痕。测量压痕两对角线的平均长度d，借以计算压痕面积A V，以P/A V的数值表示试样的硬度，以HV表示。维氏硬度的优缺点：维氏硬度有一个连续一致的标度；试验负荷可任意选择，所得的硬度值相同。试验时加载的压力小，压入深度浅，对工件损伤小。特别适用于测量零件的表面淬硬层及经过表面化学处理的硬度，精度比布氏、洛氏硬度精确。但是维氏硬度的试验操作较麻烦，一般在生产上很少使用，多用于实验室及科研方面。
对塑料模具钢的要求及热处理 ☆耐腐蚀、硬度高、易切削加工、高镜面性。 钢的热处理： 1.予硬化型塑料模具钢的热处理： ⑴.我国的3Cr2Mo：相当美国的P20，瑞典（ASSAB）的618，德国的40CrMnMo7，日本（日立）的 HPM2。 荐的规范为淬火—840~8800C，油冷， 回火—600~6500C，空冷， 硬度—28~33HRC。 ⑵.美国（AISI、SAE）推荐的P20钢渗碳后的热处理工艺： 淬火—820~8700C， 回火—150~2600C，空冷， 硬度—58~64HRC（渗碳层表面硬度）。 ⑶.德国40CrMnNiMo钢（DIN2738，相当于P20＋Ni或SM3Cr2NiMo）的热处理特性：淬透性比 SM3Cr2Mo更高，保证钢在较大截面上力学性能 均匀，宜做大截面（＞400mm）的塑料模具。钢的冶金质量、加工性优良。抛光性 和电蚀刻性亦好。 供应硬度：280~325HBS 退火工艺：加热温度710~740 0C，炉冷。硬度≤265HBS。 淬火：奥氏体化温度840~8700C，必须予热，予热温度约6500C。形状复杂、尺寸厚薄不均者最好二次予热，第一次约4000C予热，保温时间按0.5~1.0min/mm计算。经予热后的淬火保 温时间按0.5min/mm计算。为使合金元素充分溶入奥氏体，保温时间应足够。 冷却：油冷或180~2200C热浴分级淬火，以热浴为好。热浴冷却保温时间以模具整个截面温度均匀为度，然后出炉空冷到800C左右立即回火。 2小时，空冷。 渗氮：可提高耐热疲劳强度，降低摩擦系数（抗咬合），延长模具使用寿命。以离子渗氮或气体渗氮为宜（干净）。有效渗氮层深度以0.2~0.3mm为宜。硬度550~800HV，渗氮后不宜研 磨，以免渗氮层磨掉。 焊接：焊接时须予热至400~5000C后，进行焊接。焊接后及时消除应力退火，工艺为600~6500C，充分保温后炉冷。 镀铬：该钢可以镀铬，镀铬后应立即进行去氢退火。去氢退火工艺：加热温度180~2000C，保温时间2~4小时。 2.易切削予硬化型塑料模具钢的热处理。 ⑴.8Cr2MnWMoVS（8Cr2S）钢，是含硫易切削钢，当热处理到硬度40~42HRC时，其切削加工性良 好，综合力学性能亦好，可研磨抛光到Ra0.025μm该钢有良好的光刻浸蚀性能。 退火：800±100C，保温2~4小时，降温到700~7200C等温，保温4~6小时，炉冷，硬度≤229HBS。 淬火：880~9200C，空冷，硬度63HRC。 淬火加热时间，盐浴炉1.5~2.0min/mm；气体介质炉2.0~2.5min/mm。 仍具有良好的加工性，良好的镜面抛光性能，抛光可达Ra0.040μm，补焊性能好。 退火：760~7800C，保温2小时，670~6900C保温6~8小时，炉冷到≤5300C出炉空冷，硬度217~220HBS。 淬火：860~9200C，油冷或空冷（小零件），σb≥2100Mpa，硬度≥58HRC。经淬火和不同温度回火
2．金属硬度 2.1硬度 金属的硬度，是指金属表面局部体积内抵抗外物压入而引起的塑性变形的抗力，硬度越高表明金属抵抗塑性变形的能力越强，金属产生塑性变形越困难。硬度试验方法简单易行，又无损于零件。实际常使用的硬度试验方法有：布氏硬度、洛氏硬度和维氏硬度三种。三种硬度试验值有大致的换算关系，见表一。 布氏硬度HB：布氏硬度是用载荷为P的力把直接D的钢球压入金属表面，并保持一定的时间，测量金属表面上的压痕直径d，据此计算出的压痕面积AB，求出每单位面积所受力，用作金属的硬度值，叫布氏硬度，记作HB。布氏硬度的使用上限是HB450，适用于测定退火、正火、调质钢、铸铁及有色金属的硬度。2.1.1洛氏硬度HRA、HRC： 洛氏硬度是工业生产中最常用的硬度测量的方法，因为操作简便、迅速，可以直接读出硬度值，不损伤工件表面，可测量的硬度范围较宽。但洛氏硬度也有一些缺点，如因压痕小，对材料有偏析及组织不均匀的情况，测量结果分离度大，再现性较差。洛氏硬度(HR)也是用压痕的方式试验硬度。它是用测量凹陷深度来表示硬度值。洛氏硬度试验用的压头分硬质和软质两种。硬质压头为顶角为120o的金刚石圆锥体，使用于淬火钢等硬的材料。HRA硬度有效范围是>70，适用于硬质合金、表面淬火层及渗碳层;HRC硬度有效范围是20-68(相当于 HB230-700,HB450-700超出了布氏硬度的使用上限)，适用于淬火钢及调质钢。 2.1.2洛氏硬度HRB 洛氏硬度HRB的测量采用直径1.588mm(1/16")的钢球，适用于退火钢、有色金属等，硬度有效范围是25-100（相当于HB60-230)。 2.1.3维氏硬度HV 维氏硬度也是利用压痕面积上单位应力作为硬度值计量。维氏硬度所使用的压头是锥面夹角为136o的金刚石四方锥体。试验时，在载荷P的作用下，在试样试验面上压出一个正方形压痕。测量压痕两对角线的平均长度d，借以计算压痕面积AV，以P/AV的数值表示试样的硬度，以HV表示。维氏硬度的优缺点：维氏硬度有一个连续一致的标度；试验负荷可任意选择，所得的硬度值相同。试验时加载的压力小，压入深度浅，对工件损伤小。特别适用于测量零件的表面淬硬层及经过表面化学处理的硬度，精度比布氏、洛氏硬度精确。但是维氏硬度的试验操作较麻烦，一般在生产上很少使用，多用于实验室及科研方面。 2.1.4硬度值对照表： 硬度值对照表
关于模具热处理的一些经验分享~ 2016-01-01 1. H13模具钢如何热处理硬度才能达到58度？ 进行1050~1100度加热淬火，油淬，可以达到要求，但一般热作模具是不要求这么高的硬度的，这么高的硬度性能会很差，不好用，一般在HRC46~50左右性能好、耐用。 2. 模具热处理过后表面用什么洗白？ 问题补充：我是开模具抛光店的，一般模具都用油石先打过再拿去渗氮，渗氮回来又要用油石把那一层黑的擦白，再抛光很麻烦，不擦白打不出镜面来，材料有H13 的，有进口的好多种，如果有药水能洗白的话，就可以直接抛光了。 （1）可以用不锈钢酸洗液，或者盐酸清洗。喷砂处理也可以。磨床磨的话费用高，而且加工量大，有可能使尺寸不达标的。盐酸洗不掉的话，估计您用的是高铬的模具钢？是D2还是H13？高铬模具钢的氧化层比较难洗掉。用不锈钢酸洗液应该可以，磨具商店或者不锈钢商店都有卖的。 （2）你们没有不锈钢酸洗膏吗？那种可以。H13这类含铬比较高的模具钢，氧化层是难以用盐酸洗掉的。还有一个办法，我自己也在用。你们的模具既然已经油石磨过，表面就是比较光滑的。实际上，可以先只用粗的油石打磨，或者用
砂带打磨，之后就去热处理。回来之后再用细油石打磨。而我用的办法是，用纤维轮先打磨，就可以有效的把黑皮去除，再研磨抛光。或者喷砂，用800 目的碳化硼做一遍喷砂试试，应该就能够去除黑皮，还不需要化太多功夫重磨。 3.热处理厂对金属是怎么热处理的？ 热处理厂的设备非常多，炉子大概有箱式炉，井式炉，箱式炉用的最多，很多热处理都可以在这里面处理，比如退火，正火和淬火的加热过程，回火这些常见的热处理。 其实就是一个用电加热的炉子，先将炉子升温到预定温度，然后把工件丢进去，等待一段时间到预定温度，然后保温一段时间，然后取出，或者在炉子里一起冷却，井式炉一般是作为渗碳处理设备，是一个埋到地下的炉子，工件放进去之后，密封，然后往炉子里面滴入一些富碳液体，比如煤油或则甲醇，然后在高温下这些液体分解成碳原子渗入工件表面。 淬火池是淬火的场所，就是一个池子，里面有水溶液或者是油，就是箱式炉出来的工件淬火的冷却的地方，一般就是直接丢进去，然后等一段时间捞出来。还有其他的一些设备，比如高频机，就是一个可以将50 赫兹的工频电变成一个200K 赫兹电流的超大功率的设备，比如常见的有200 千瓦的最大功率，然后用一个内部通冷却水的铜管做的线圈放在工件的外面，一般几十毫米的工件，几秒种到十几秒的时候你就看到工件表面变红，表面温度到预定值的时候，然后有一个水套升上来喷淬火液到工件表面，完成淬火过程。常见的就这些了。 4．我们最近的Cr12 或Cr12MoV 的材料热处理和裂了几次了，为什么
1-H13粹火硬做产品高62.5拔模斜度最小0.275度做出来效果OK塑料模具零件的制造工艺与热处理工艺选用不同品种钢材作塑料模具，其化学成分和力学性能各不相同，因此制造工艺路线不同；同样，不同类型塑料模具钢采用的热处理工艺也是不同的。本节主要介绍塑料模具的制造工艺路线和热处理工艺的特点。一、塑料模具的制造工艺路线 淬火3.00 渗碳 2.50 氮化3.00 真空氮化5.00 调质(40CR 2.00) (H13 2.50) HRC35以下为调质，HRC35以上为淬火。 真空热处理(40CR不能做) H13 7.00. 1.低碳钢及低碳合金钢制模具 例如，20，20Cr，20CrMnTi等钢的工艺路线为：下料→锻造模坯→退火→机械粗加工→冷挤压成形→再结晶退火→机械精加工→渗碳→淬火、回火→研磨抛光→装配。 2.高合金渗碳钢制模具 例如12CrNi3A，12CrNi4A钢的工艺路线为：下料→锻造模坯→正火并高温回火→机械粗加工→高温回火→精加工→渗碳→淬火、回火→研磨抛光→装配。 3.调质钢制模具 锻打加调质9.20元/KG(2007.12.25) 例如，45（6.00），40Cr（8.00）H13（38.00 锻造模坯-36.00下料）等钢的工艺路线为 例如：下料→锻造模坯→退火→机械粗加工→调质→机械精加工→修整、抛光→装配。 4.碳素工具钢及合金工具钢制模具 T7A～T10A，CrWMn，9SiCr等钢的工艺路线为：下料→锻成模坯→球化退火→机械粗加工→去应力退火→机械半精加工→机械精加工→淬火、回火→研磨抛光→装配。 5.预硬钢制模具 例如5NiSiCa，3Cr2Mo（P20）（12.00）等钢。对于直接使用棒料加工的，因供货状态已进行了预硬化处理，可直接加工成形后抛光、装配。对于要改锻成坯料后再加工成形的，其工艺路线为：下料→改锻→球化退火→刨或铣六面→预硬处理（34～42HRC）→机械粗加工→去应力退火→机械精加工→抛光→装配。 二、塑料模具的热处理特点 （一）渗碳钢塑料模的热处理特点 1.对于有高硬度、高耐磨性和高韧性要求的塑料模具，要选用渗碳钢来制造，并把渗碳、淬火和低温回火作为最终热处理。
精品文档 精品文档 广州城建职业学院2010至2011学年第 1 学期 《模具材料及热处理》试卷（ A ） 适用专业：模具设计与制造 考试时间：90 分钟 共 4 页 一、填空题（每空 1 分，共 20 分） 1．金属材料的性能一般分为两类，其中 使用性能 是零件选材及确定尺寸大小的主要依据， 工艺性能 是确定零件加工方法的主要依据。 2. 金属的机械性能主要包括： 强度 、 硬度 、 塑性 、 韧性 、 疲劳强度 。 3. 根据密度大小将金属分为重金属和轻金属，其密度的分界点是： 5.0X103 Kg/m 3 。 4. 体心立方、面心立方、密排六方晶胞原子数分别为： 2、 4 、 6 个，致密度分别为： 0.68 、 0.74 、 0.74 。 5. 普通热处理主要有退火，正火，淬火，回火等工艺方法，表面热处理包括 表面淬火 、 表面化学处理 及 表面气相沉积 等。 6. 碳钢的含碳量范围为： 0.0218%～2.11% 。钢种的常存杂质包括：、 硅 、硫、磷。锰 二、判断题（每小题 2 分，共 20 分） 1. 完全退火加热温度不宜过高，一般在A C3以上20～30°C 。 （ √ ） 2. 退火的工艺过程可简单记忆为：加热—保温—炉冷，正火的工艺过程可简单记忆为：加热—保温—空冷。 （ √ ） 3. 淬透性好的材料，淬硬性也好。 （ × ） 4.调质是指“淬火+高温回火”，只能用于最终热处理。 （ × ） 5. 钢件渗氮以后，一般还需要进行淬火处理，以提高硬度和耐磨性。 （ × ） 6. 优质碳素结构钢的钢号用平均含碳量的万分数表示。 （ √ ） 7. 铸钢的铸造工艺性较好，不易出现浇注不到，缩孔，晶粒粗大等缺陷，用于生产一些不便锻造，形状复杂的零件。 （ × ） 8. 1Cr17，1Cr13，3Cr13均属于马氏体不锈钢。 （ × ） 9. 可锻铸铁顾名思义，是可以锻造的铸铁。 （ × ） 10. P20钢相当于国内的3Cr2Mo ，为预硬型塑料模具钢。 （ √ ） 三、简答题（每小题8分，共32分） 1．实际金属晶体中存在哪些晶体缺陷？它们对力学性能有何影响？ 答：（1）点缺陷，主要是空位和间隙原子，还有少量杂质原子。 （2）线缺陷（位错），在晶体中某处有一列或若干列原子发生某种有规律的错排现象。 （3）面缺陷，缺陷呈面状分布，主要在晶界处。 点缺陷的出现，使周围的原子靠拢或撑开，造成晶格畸变，使材料的强度、硬度和电阻率增加。位错密度越大，塑性塑性变形抗力越大，塑性变好。面缺陷使晶界处晶格处于畸变状态，使得晶界处有较高的强度和硬度，晶粒愈细小，晶界愈多，金属的强度、硬度也就愈高。 2．什么是马氏体？马氏体转变有何特点？ 答：（1）马氏体是碳在α-Fe 中的过饱和固溶体。马氏体转变不属于等温转变，是在极快的连续冷却过程中进行的。（1）马氏体转变是非扩散相变。（2）马氏体转变是在一定的温度范围内（MS~Mf ）连续冷却完成的。（3）马氏体转变的不彻底性，有部分残余奥氏体存在。（4）马氏体转变引起内应力增加。 3. 15、20、25钢为什么称为渗碳钢？ 答：15、20、25钢强度较低，但塑性和韧性较高，焊接性能和冷冲压性能较好。可以制造各种用作冷冲压件和焊接件以及一些受力不大但要求高韧性的零件。经渗碳淬火及低温回火后，表面硬度可达60HRC 以上，耐磨性好，而心部仍有一定的强度和韧性，可用来制作要求表面 耐磨并能承受冲击载荷的零件，因此，这三个牌号的钢也称为渗碳钢。 4．拉深模基本性能要求有哪些？如何预防拉深模的粘附和拉毛磨损？ 答：拉深模具用钢要求具有高强度、高耐磨性，良好的抗咬合性及热稳定性，并具有良好的切削加工性和热处理性能。表面一般进行镀Cr 或氮化处理。 在拉深不锈钢、高镍合金钢、耐热钢板等材料时，拉深模容易发生粘附和拉毛，一般选择模具材料为铝青铜，如果选用Cr12Mo1V1一类的模具钢，表面要进行渗氮处理，生产批量大时，选用硬质合金。
复习题与思考题 课题一金属材料的力学性能 (—)填空题 1. 机械设计常用和两种强度指标。 3．冲击韧性的符号是；延伸率的符号是；屈服强度的符号是。5．材料主要的力学性能有、、、、和。 (二)判断题 1．材料硬度越低，其切削加工性能就越好。（） （） 4．各种硬度值之间可以互换。（） 6．硬度是材料对局部变形的抗力，所以硬度是材料
的塑性指标。（） (三)选择题 1 低碳钢拉伸试验时，其变形过程可简单分为几个阶段。 A．弹性变形、塑性变形、断裂B．弹性变形、断裂 C 塑性变形、断裂D．弹性变形、条件变形、断裂3．材料开始发生塑性变形的应力值叫做材料的 A．弹性极限B屈服强度 C 抗拉强度D条件屈服强度 4．测量淬火钢件及某些表面硬化件的硬度时，一般应用 A．<160HB B．>230HB C．(160～230)HB D．(60～70)HRC 问答题 1 零件设计时，选取σ0. 2 (σs)还是选取σb，应以什么情况为依据? 2．在测定强度指标时，σs和σ0.2有什么不同? 3．常用的测量硬度方法有几种?其应用范围如何? 课题二铁碳合金组织观察 (一)填空题 1．表示晶体中原子排列形式的空间格子叫做，而晶胞是指。 2. 实际金属存在有、和三种缺陷。位错是
缺陷。 10．金属常见的晶格类型是、、。 3. α-Fe、γ-Fe、Al、Cu、Ni、Pb、Cr、V、Mg、Zn中属于体心立 方晶格的有，属于面心立方晶格的有，属于密排六方晶格的有。 4．同素异构转变是指。纯铁在温度发生和多晶型转变。 (二)判断题 1．纯铁加热到912℃时将发生α-Fe向γ-Fe的转变，( ) 2．在室温下，金属的晶粒越细，则其强度愈高和塑性愈低。( ) 3．金属具有美丽的金属光泽，而非金属则无此光泽，这是金属与非金属的根本区别。 纯金属的结晶 (一) 填空题 1．金属结晶的基本过程是和 2 在金属学中，通常把金属从液态向固态的转变称为， 3．当对金属液体进行变质处理时，变质剂的作用是 (二) 判断题 1. 凡是由液态金属冷却结晶的过程都可分为两个阶段。即先形核，形
1、模具及模具材料一般可以分哪几类 答：按照模具的工作条件分三类：冷作模具、热作模具、成形模具 模具材料分类：（1）模具钢：冷作模具钢、热作模具钢、塑料模具钢 （2）其他模具材料：铸铁、非铁金属及其合金、硬质合金、钢结硬质合金、非金属材料2、评价冷作模具材料塑性变形抗力的指标有哪些这些指标能否用于评价热作模具材料的塑性变形抗力为什么 答：评价冷作模具材料塑性变形抗力的指标主要是常温下的屈服点σs或屈服强度σ； 不能评价；因为评价热作模具材料塑性变形抗力的指标应为高温屈服点或高温屈服强度，热作模具的加工对象是高温软化状态的材料，所受的工作应力要比冷作模具小得多。 3、反映冷作模具材料断裂抗力的指标有哪些 答：抗拉强度、抗压强度、抗弯强度等； 4、磨损类型主要有哪些 答：磨料磨损、粘着磨损、氧化磨损、疲劳磨损； 5、模具失效有哪几种形式模具失效分析的意义是什么 答：失效形式：断裂、过量变形、表面损伤、冷热疲劳； 失效分析意义：模具的失效分析是对已经失效的模具进行失效过程的分析，以探索并解释模具的失效原因，其分析结果可以为正确选择模具材料、合理制定模具制造工艺、优化模具结构设计以及模具新材料的研制和新工艺的开发等提供有指导意义的数据，并且可预测模具在特定使用条件下的寿命。 第二章冷作模具材料 6、冷作模具钢应具备哪些使用性能和工艺性能 答：（1）使用性能：良好的耐磨性、高强度、足够的韧性、良好的抗疲劳性能、良好的抗咬合能力； （2）工艺性能：可锻性、可加工性、可磨削性、热处理工艺性；热处理工艺性包括：淬透性、回火稳定性、脱碳倾向、过热敏感性、淬火变形与开裂倾向等。 7、比较低淬透性冷作模具钢与低变形冷作模具钢在性能、应用上的区别。 答：低淬透性冷作模具钢：（1）碳素工具钢：性能：锻造工艺性好，易退火软化，热处理后有较高的硬度和耐磨性。缺点：淬透性低，热硬性、耐磨性差，淬火温度范围窄； 应用：适宜制造尺寸较小，形状简单，受载较轻，生产批量不大的冷作模具。 （2）GCr15 性能：淬透性、硬度、耐磨性比碳素工具钢高；淬火后，回火尺寸变化不大；Cr提高该钢的回火稳定性，回火后有较高的强韧性、耐磨性； 应用：适用于制造精度要求较高的小尺寸落料模、冷挤压模、搓丝板和成型模等。 低变形冷作模具钢：（1）CrWMn 性能：具有较高的淬透性，由于加入%～%（质量分数）钨，形成碳化物，所以在淬火和低温回火后具有一定的硬度和耐磨性。钨有助于保持细小晶粒，从而使钢具有较好的韧性，该钢对形成网状碳物比较敏感，而且这种碳公物网使工具刃部有剥落的危险。 应用：使用较为广泛的冷作模具钢。用于制造量具，如板牙、块规、样柱和样套，，以及形状复杂的高精度冲模等。 (2)9Mn2V 性能：综合力学性能比碳素工具我钢，具有较高的硬度和耐磨性，淬透性很好，淬火时变形较小。由于钢中含有一定量的钒，细化了晶粒，减小了过热敏感性。碳化物不均匀性比CrWMn钢好。 应用：用于制造各种精密量具、样板，以及一般要求的尺寸较小的冲模、冷压模、雕刻模、
模具材料及热处理 1．金属组织 1.1金属 具有不透明、金属光泽良好的导热和导电性并且其导电能力随温度的增高而减小，富有延性和展性等特性的物质。金属内部原子具有规律性排列的固体（即晶体）。 1.2合金 由两种或两种以上金属或金属与非金属组成，具有金属特性的物质。 相：合金中成份、结构、性能相同的组成部分。 1.3固溶体 是一个（或几个）组元的原子（化合物）溶入另一个组元的晶格中，而仍保持另一组元的晶格类型的固态金属晶体，固溶体分间隙固溶体和置换固溶体两种。 1.4固溶强化 由于溶质原子进入溶剂晶格的间隙或结点，使晶格发生畸变，使固溶体硬度和强度升高，这种现象叫固溶强化现象。 1.5化合物 合金组元间发生化合作用，生成一种具有金属性能的新的晶体固态结构。 1.6机械混合物 由两种晶体结构而组成的合金组成物，虽然是两面种晶体，却是一种组成成分，具有独立的机械性能。 2．金属硬度 2.1硬度 金属的硬度，是指金属表面局部体积内抵抗外物压入而引起的塑性变形的抗力，硬度越高表明金属抵抗塑性变形的能力越强，金属产生塑性变形越困难。硬度试验方法简单易行，又无损于零件。实际常使用的硬度试验方法有：布氏硬度、洛氏硬度和维氏硬度三种。三种硬度试验值有大致的换算关系，见表一。布氏硬度HB：布氏硬度是用载荷为P的力把直接D的钢球压入金属表面，并保持一定的时间，测量金属表面上的压痕直径d，据此计算出的压痕面积AB，求出每单位面积所受力，用作金属的硬度值，叫布氏硬度，记作HB。布氏硬度的使用上限是HB450，适用于测定退火、正火、调质钢、铸铁及有色金属的硬度。 2.1.1洛氏硬度HRA、HRC： 洛氏硬度是工业生产中最常用的硬度测量的方法，因为操作简便、迅速，可以直接读出硬度值，不损伤工件表面，可测量的硬度范围较宽。但洛氏硬度也有一些缺点，如因压痕小，对材料有偏析及组织不均匀的情况，测量结果分离度大，再现性较差。洛氏硬度(HR)也是用压痕的方式试验硬度。它是用测量凹陷深度来表示硬度值。洛氏硬度试验用的压头分硬质和软质两种。硬质压头为顶角为120o的金刚石圆锥体，使用于淬火钢等硬的材料。HRA硬度有效范围是>70，适用于硬质合金、表面淬火层及渗碳层;HRC硬度有效范围是20-68(相当于HB230-700,HB450-700超出了布氏硬度的使用上限)，适用于淬火钢及调质钢。2.1.2洛氏硬度HRB 洛氏硬度HRB的测量采用直径1.588mm(1/16")的钢球，适用于退火钢、有色金属等，硬度有效范围是25-100（相当于HB60-230)。 2.1.3维氏硬度HV 维氏硬度也是利用压痕面积上单位应力作为硬度值计量。维氏硬度所使用的压头是锥面夹角为136o的金刚石四方锥体。试验时，在载荷P的作用下，在试样试验面上压出一个正方形压痕。测量压痕两对角线的平均长度d，借以计算压痕面积AV，以P/AV的数值表示试样的硬度，以HV表示。维氏硬度的优缺点：维氏硬度有一个连续一致的标度；试验负荷可任意选择，所得的硬度值相同。试验时加载的压力小，压入深度浅，对工件损伤小。特别适用于测量零件的表面淬硬层及经过表面化学处理的硬度，精度比布氏、洛氏硬度精确。但是维氏硬度的试验操作较麻烦，一般在生产上很少使用，多用于实验室及科研方面。 2.1.4硬度值对照表：
塑料模具零件的热处理工艺 newmaker 选用不同品种钢材作塑料模具，其化学成分和力学性能各不相同，因此制造工艺路线不同；同样，不同类型塑料模具钢采用的热处理工艺也是不同的。本节主要介绍塑料模具的制造工艺路线和热处理工艺的特点。 一、塑料模具的制造工艺路线 １.低碳钢及低碳合金钢制模具 例如，20，20Cr，20CrMnTi等钢的工艺路线为：下料→锻造模坯→退火→机械粗加工→冷挤压成形→再结晶退火→机械精加工→渗碳→淬火、回火→研磨抛光→装配。 2.高合金渗碳钢制模具 例如12CrNi3A，12CrNi4A钢的工艺路线为：下料→锻造模坯→正火并高温回火→机械粗加工→高温回火→精加工→渗碳→淬火、回火→研磨抛光→装配。 3.调质钢制模具 例如，45，40Cr等钢的工艺路线为：下料→锻造模坯→退火→机械粗加工→调质→机械精加工→修整、抛光→装配。 4.碳素工具钢及合金工具钢制模具 例如T7A～T10A，CrWMn，9SiCr等钢的工艺路线为：下料→锻成模坯→球化退火→机械粗加工→去应力退火→机械半精加工→机械精加工→淬火、回火→研磨抛光→装配。 5.预硬钢制模具 例如5NiSiCa，3Cr2Mo（P20）等钢。对于直接使用棒料加工的，因供货状态已进行了预硬化处理，可直接加工成形后抛光、装配。对于要改锻成坯料后再加工成形的，其工艺路线
为：下料→改锻→球化退火→刨或铣六面→预硬处理（34～42HRC）→机械粗加工→去应力退火→机械精加工→抛光→装配。 二、塑料模具的热处理特点 （一）渗碳钢塑料模的热处理特点 1.对于有高硬度、高耐磨性和高韧性要求的塑料模具，要选用渗碳钢来制造，并把渗碳、淬火和低温回火作为最终热处理。 2.对渗碳层的要求，一般渗碳层的厚度为0.8～1.5mm，当压制含硬质填料的塑料时模具渗碳层厚度要求为1.3～1.5mm，压制软性塑料时渗碳层厚度为0.8～1.2mm。渗碳层的含碳量为0.7%～1.0%为佳。若采用碳、氮共渗，则耐磨性、耐腐蚀性、抗氧化、防粘性就更好。 3.渗碳温度一般在900～920℃，复杂型腔的小型模具可取840～860℃中温碳氮共渗。渗碳保温时间为5～10h，具体应根据对渗层厚度的要求来选择。渗碳工艺以采用分级渗碳工艺为宜，即高温阶段（900～920℃）以快速将碳渗入零件表层为主；中温阶段（820～840℃）以增加渗碳层厚度为主，这样在渗碳层内建立均匀合理的碳浓度梯度分布，便于直接淬火。 4.渗碳后的淬火工艺按钢种不同，渗碳后可分别采用：重新加热淬火；分级渗碳后直接淬火（如合金渗碳钢）；中温碳氮共渗后直接淬火（如用工业纯铁或低碳钢冷挤压成形的小型精密模具）；渗碳后空冷淬火（如高合金渗碳钢制造的大、中型模具）。 （二）淬硬钢塑料模的热处理 1.形状比较复杂的模具，在粗加工以后即进行热处理，然后进行精加工，才能保证热处理时变形最小，对于精密模具，变形应小于0.05%。 2.塑料模型腔表面要求十分严格，因此在淬火加热过程中要确保型腔表面不氧化、不脱碳、不侵蚀、不过热等。应在保护气氛炉中或在严格脱氧后的盐浴炉中加热，若采用普通箱式电阻炉加热，应在模腔面上涂保护剂，同时要控制加热速度，冷却时应选择比较缓和的冷却介质，控制冷却速度，以避免在淬火过程中产生变形、开裂而报废。一般以热浴淬火为佳，也可采用预冷淬火的方式。
塑料模具的选材及热处理特点塑料模具结构和形状比较复杂，制造成本较高，为了保证模具有较长的使用寿命，合理地选用模具材料品种，正确选择和实施模具的热处理方法极为重要。 一、塑料模具的选材 1．塑料模成形件的材料选用 选择塑料模成形件的材料时，根据模具的具体精况可从以下几方面考虑。（1）根据塑料制品种类和质量要求选用塑料制品种类的不同往往对塑料模的工作条件产生很大影响。 ABS、聚氯乙烯和聚四氛乙烯等塑料成形时，在一定的成形温度下会分解产生具有腐蚀性的气体而对塑料模产生腐烛作用。因此，这类塑料模具成形件常选用耐蚀塑料模具钢，如PCR、AFC－77、18Ni及4Cr13等；若选用普通材料制作模具时，则需镀铬或其他耐腐蚀的表面处埋。 对生产以玻璃纤维作添加剂的热塑性因料制品的注射模或热固性塑料制品的压缩模，要求模具有高硬度、高耐磨性、高的抗压强度和较高韧性，以防止模具型腔面过早磨损或受高压而局部变形。因此，这类塑料模具成形件多选用淬硬型塑料模具钢．如 T10A、 9Mn2V、 CrWMn、Cr12MoV等；若选用低、中碳钢，则应进行渗碳淬火处理。 对高速成形的塑料制品，其模具表面的工作温反在短时间内会超过400℃。为了保证塑料模的使用精度并防止塑料制件在脱模后由于温度反过高而发生变形．模具材料应有良好的导热性。为此可选用铍青铜或高强度铝合金来制造。 透明塑料成形模具，要求模具材料有良好的镜面抛光性能和高耐磨性．并且要求材料中的非金属夹杂物和气孔要极少，显微组织也要均匀。这时最好选用能获得高硬度的超纯净钢。实践表明，大多时效硬化型模具钢如PMS、06Ni、PCR都具有优良的镜面抛光性，是较理怎的选用钢种，而预硬化型钢P20系列、8Cr2S、5NiSCa 等钢，镜面抛光性中等或较好，也可选用。对于表面有装饰花纹的塑料制品，则要求模具材料有良好的装饰加工性。根据塑料制品的种类选用塑料模具的举例见表4-7。
冲压模具材料的分类及强化处理技术 [摘要] ：随着现代制造技术的不断进步，尤其是汽车、电子、航空工业的快速发展，越来越多的产品要求模具在高温、高速条件下工作且具有高的耐磨性、抗氧化性等，在一定程度上给模具制造业带来了挑战。文章从常用冲压模具材料的种类、冲压模具材料的合理选择对热处理的影响、冲压模具表面处理技术等方面出发，对常用冲压模具材料的分类及处理技术进行相应分析。 [关键词] ：冲压模具材料；热处理；表面处理；模具材料性能 模具作为工业生产的重要工艺设备，在其实际应用过程中，具有生产效率高、材料利用率高、制件精度高、复杂程度高等优势，这些是其它加工制造技术无法比拟的。模具生产技术已经广泛应用在汽车、电子、机械、仪表、家电、航空等行业中。在很长一段时间内，模具作为重要工艺设备极大的促进了生产的发展，但是随着模具种类的不断增多，形状越来越复杂，加工工艺越来越困难，再加上热处理技术的限制，模具技术的发展速度逐渐缓慢，并出现各种质量问题。在这种情况下，有必要对模具材料的种类进行分析并选取合适的模具材料以及对应的处理技术，确保模具质量。 1 常见冲压模具材料的种类及性能 1.1 常见冲压模具材料种类 常见冲压模具材料主要包括碳素工具钢、低合金工具钢、高碳高
铬工具钢、高速钢、基体钢、硬质合金和钢结硬质合金等。其中，碳素工具钢价格便宜、加工性能较好，热处理后硬度高、耐磨性好。一般在尺寸较小、形状简单且承受荷较小的模具零件中使用；低合金工具钢是在碳素工具钢基础上加入适量的合金元素而形成的。它的优势是能有效的降低淬火冷却速度，将热应力和组织应力降至最低，同时减小淬火变形和降低开裂倾向；高碳高铬工具钢不仅具有高硬度、高强度、高耐磨性优势，还具有较好的淬透性、淬硬性、高稳定性等优势，热处理变形很小；高速钢硬度较高，还具有较高的抗压强度和耐磨性，通常采用快速加热和低温淬火工艺，在一定程度上改善了材料的韧性。但是高速钢中的合金元素含量较高、成本高、脆性较大，再加上其工艺性能不佳，不能广泛应用在工业生产中；基体钢是在高速钢的基础上添加少量的其它元素，在具有高速钢好的耐磨性和硬度的前提下，其抗弯强度和韧性均有所提高。一般用于制造冷挤压、冷镦模具；硬质合金一般具有较高的硬度和耐磨性，而钢结硬质合金的性能更佳，它是以铁粉加入少量的合金元素粉末做粘合剂，以碳化钛、碳化钨等材料作为硬质相，用粉末冶金的方法烧结而成，用这种材料制作的模具坚固耐用，适合在大批量生产用模具上应用。 1.2模具材料性能 在模具材料的选用过程中，必须充分了解材料的使用性能和工艺性能。模具使用性能主要包括强度、硬度、韧性、耐磨性、抗疲劳性等。强度是材料抵抗变形能力和断裂能力的指标；硬度的高低将直接影响模具的使用寿命，对模具质量有重要影响；韧性反映材料在较强
常见材料热处理 1、45（S45C）常见热处理 基本资料：45号钢为优质碳素结构钢（也叫油钢），硬度不高易切削加工。 ⑴调质处理（淬火+高温回火） 淬火：淬火温度840±10℃，水冷（55~58HRC，极限62HRC）; 回火：回火温度600±10℃，出炉空冷（20~30HRC）。 硬度：20~30HRC 用途：模具中常用来做45号钢管模板，梢子，导柱等，但须热处理 （调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。 但表面硬度较低，不耐磨。可用调质+表面淬火提高零件表面硬度） *实际应用的最高硬度为HRC55（高频淬火HRC58）。 2、40Cr（SCr440）常见热处理 基本资料：40Cr为优质碳素合金钢。40Cr钢属于低淬透性调质钢，具有很高的强度，良好的塑性和韧性，即具有良好的综合机械性能（Cr能增加钢的淬透性，提高钢的强度和回火稳定性） ⑴调质处理 淬火：淬火温度850℃±10℃，油冷。（硬度45~52HRC） 回火：回火温度520℃±10℃，水、油冷。 硬度：32~36HRC 用途：用于制造汽车的连杆、螺栓、传动轴及机床的主轴等零件 ⑵不同回火温度 淬火：加热至830~860℃，油淬。（硬度55HRC以上） 回火：150℃——55 HRC 200℃——53 HRC 300℃——51 HRC 400℃——43 HRC 500℃——34 HRC 550℃——32 HRC 600℃——28 HRC 650℃——24 HRC 3、T10（SK4）常见热处理 基本资料：T10碳素工具钢，强度及耐磨性均较T8和T9高，但热硬性低，淬透性不高且淬火变形大，晶粒细，在淬火加热时不易过热，仍能保持细晶粒组织；淬火后钢中有未溶的过剩碳化物，所以耐磨性高，用于制造具有锋利刀口和有少许韧性的工具。 ⑴淬火+低温回火 淬火：淬火温度780±10℃，保温50min左右（视工件薄厚而定）或淬透。先淬如20~40℃的水或5%盐水，冷至250~300℃，转入20~40℃油中冷却至温热。（得到硬度62~65HRC） 回火：加热温度160~180℃，保温~2h。（回火后硬度60~62HRC） 用途：适于制造切削条件较差、耐磨性要求较高且不受突然和剧烈冲击振动而需要一定的韧性及具有锋利刃口的各种工具，也可用作不受较大冲击的耐磨零件。 ⑵调质处理（淬火+高温回火）----（一般不调至处理） 淬火温度780~800℃，油冷至温热。 回火温度（640~680℃），炉冷或空冷。（回火后硬度183~207HBS） 4、9CrWMn (SKS3) 常见热处理 基本资料：9CrWMn钢是油淬硬化的低合金泠作模具钢（俗称油钢）。该钢具有?定的淬透性和耐磨性,淬?变形较?,碳化物分布均匀且颗粒细?。该钢的塑性、韧性较好,耐磨性?CrWMn钢低。 优点：硬度、强度较高；耐磨性较高；淬透性较高；机械性能好（尺寸稳定，变形小）。 缺点：韧性、塑性较差；有较明显的回火脆性现象；对过热较敏感；耐腐蚀性能较差。 ⑴淬火+低温回火 退火（预先热处理）:加热至750~800℃，，≤30℃/h控温冷却至550℃出炉空冷（约停留1~3h）。 （作用：改善或消除应力，防止工件变形、开裂。为最终热处理做准备） 淬火:先预热至550℃~650℃，再加热至800~850℃，保温，油冷至室温（硬度64~66HRC），组织为高碳片状马氏体。 回火:加热至150℃~200℃，保温2h，炉冷（硬度61~65HRC）。 硬度:HRC60℃以上
塑料在国民经济的多个领域中得到广泛的应用,而它的产量按体积计算在世界上已超过了钢铁的产量。同时,塑料模具是塑料成型加工中不可缺少的工具,在总的模具产量中所占的例逐年增加,在当前已处于重要位置。在我国塑料模具的应用在国民经济中的地位愈来愈重要。它的钢材耗用量大,品种规格多,形状复杂,表面粗糙度值要求低,制造难度大。因此,探讨塑料模具的制造中的选用材料与热处理问题,综合分析其工作条件、失效、性能,合理选用材料与热处理以及提高它的使用寿命,保证制件质量,降低制造成本显得非常重要。 1、塑料模具失效因素分析 (1)一般模具失效因素分析 一般模具制造中包括模具设计、选用材料、热处理机械加工、调试与安装等过程。根据调查表明:模具失效的因素中,模具所使用的材料与热处理是影响使用寿命的主要因素,其比例约占70%,国内外的有关资料也表明了相同的结果。从全面质量管理的角度出发,不能把影响模具使用寿命的诸因素作为多项式之和来衡量,而应该是多因素的乘积,这样模具材料与热处理的优劣在整个模具制造过程中就显得特别重要。 (2)塑料模具失效因素分析 塑料模具的重要失效形式为磨损失效,局部塑性变形失效和断裂失效。 ①当塑料模具使用的材料与热处理不合理,塑料模具的型腔表面硬度低,而耐磨性差,其表现为,型腔面因磨损及变形引起的尺寸超差;粗糙度值因拉毛而变高,表面质量恶化。尤其是当使用固态物料进入塑模型腔,它会加剧型腔面的磨损,故塑料模产生了磨损失效。加之,塑料加工时含有氯、氟等成份受热分解出腐蚀性气体HCl、HF,使塑料模具型腔面产生腐蚀磨损,形成侵蚀失效。 ②局部塑性变形失效。塑料模具所采用的材料强度与韧性不足,变形抗力低;当填充的物料进入塑模型腔内,有超载、持续受热,周期受压,而应力分布不均匀,以及塑模型腔面硬化层过薄,从而使塑模产生局部的塑性变形而引起的表面皱纹、凹陷、麻点棱角堆塌,超过要求限度而造成失效以及回火不充分等因素使塑料模具寿命缩短,过早的失效。 ③断裂失效。塑料模具形状复杂,多棱角薄边,应力严重集中在韧性不足之外。同时,塑料模采用合金工具钢回火不充分,而发生断裂失效。 从塑料模三种失效形式可知:选用合理的塑料模具材料与热处理,对它的使用寿命至关重要。故此,塑料模具材料的选用与热处理应满足下列要求: A1较高的硬度、良好的耐磨性、型腔硬度要求在HRC30～60,淬火硬度大于HRC55,并且有足够的硬化深度,心部有足够的强韧性,以免脆断,塑性变形。 B1一定的抗热性,在150～250℃长期工作,不氧化、不变形,尺寸稳定性好。 C1注射时,有腐蚀介质析出,要求有一定的耐蚀性。
