合肥市城市道路检查井盖座技术导则
（试行）
第一章总则
第一条为了加强城市道路上各类检查井盖座的建设、维护和管理，保障检查井盖座设施完好，指导检查井盖座的设计、生产、施工、竣
工验收和检修养护，依据有关法律、法规及标准规范等规定，结
合本市实际，制定《合肥市城市道路检查井盖座技术导则》（以
下简称《导则》）。
第二条本《导则》适用于合肥市行政区域内新建、改建、扩建和大中修的城市道路、广场等市政设施上各类检查井盖座；《导则》所称
检查井是指在电力（供电、路灯、灯饰、交通信号）、电信（电
话、广播、有线电视）、燃气、热力、给水、排水（雨水、污水、
雨污合流）、工业、共同管沟等各类地下管线设施中用于管线连
接、检查、维护和安装设备的构筑物。检查井盖座由井盖及其支
座组成。
第三条在城市道路上各类检查井盖座的设计、生产、施工、竣工验收和检修养护过程中，《导则》未明确的技术要求、材料要求、构造
要求、性能要求和试验方法，应执行国家及地方现行有关法律、
法规、规范和工程技术标准等有关规定。
第二章承载等级及设置场合
第四条检查井盖座按照承载等级分为重型和轻型，承载能力、试验荷载和允许残留变形应符合表1的规定。
表1检查井盖座承载等级
注：Array表
中
D 是指支座孔口的最大内切圆直径。
第五条各类管杆线及检查井宜设置在绿化带、人行道及非机动车道范围内，非特殊情况，不得在机车道上设置管杆线及检查井。电话、
广播、有线电视等弱电管线应同沟同井设置。
第六条检查井盖座的设置场合，应符合表2的规定：
第三章材质要求
第七条检查井盖座材质应安全可靠、经济实用、节能环保、便于开启、
美观轻便、坚固耐用。
第八条推广使用高强度钢纤维混凝土等非金属类新型材质的检查井盖，
禁止使用灰铸铁和现场自制的混凝土检查井盖座。
第四章规格尺寸、外观及标识格式
第九条井盖与支座装配结构尺寸应符合GB/T 6414-1999的要求。其公
差等级应不低于GB/T 6414-1999中CT10的规定。
第十条检查井盖与支座应保证互换性。除供电方形检查井盖规格为
1200mm＊1200mm外，其余检查井盖座应采用圆形，井座净开
孔为700mm（球墨铸铁井盖规格尺寸统一为760mm，高强度钢
纤维混凝土井盖规格尺寸统一为800m m）。
第十一条井盖表面应有凸起的防滑花纹，凸起高度应不小于3mm。
第十二条井盖表面色泽宜与所在道路统一和谐，并应保持一定的色牢度。第十三条每套检查井盖座的井盖上必须具有清晰、易辨识且永久性的下列标识，标识图案应符合附图1的格式：
——检查井类型标识，在井盖中心位置，用中文或专门符号表示
检查井类型，如：“雨”表示雨水检查井；“污”表示污水检查井；
“水”表示供水检查井；“热”表示供热检查井；等等。
——合肥市标识，在井盖上方，由中文“合肥”及广玉兰花图案
组成。
——井盖等级标识，在井盖上方，用大写字母表示检查井盖座的
承载等级，“Z”表示重型；“Q”表示轻型。
——产权单位名称，在井盖下方，用中文表示产权单位名称。第十四条每套检查井盖座的井盖背面必须具有清晰、易辨识且永久性的下列标识：
——生产厂商的名称，用中文标明。
——产品批号。
第五章防盗及消音减震装置
第十五条检查井盖座应根据需要，安装相应的锁定装置，同时应保证专业检查人员检修时，检查井盖开启方便、灵活。
第十六条井盖与支座的接触面应保证接触平稳，车辆经过时，不应有弹跳现象。井盖与支座之间宜设置橡胶垫片或采用其他减震消音措
施，减小井盖震动，消除噪音。
第六章安装施工
第十七条轻型检查井盖座下应设置混凝土圈梁，圈梁高度应不小于200mm , 圈梁的混凝土等级应不低于C40。
第十八条重型检查井盖座设置在沥青混凝土路面时参照附图2施工，检查井盖的支座高度应不小于130mm，支座底边宽度不小于100mm。
设置在水泥混凝土路面时参照附图3施工，检查井盖的支座高度
应不小于100mm。
第十九条砖砌井筒应用M10的水泥砂浆砌筑MU10砖，井壁的抹面、勾缝、坐浆、抹三角灰均用1：2防水砂浆，坐浆应饱满。
第二十条井室内外墙应用1：2防水水泥砂浆抹面至井顶部，厚度为20mm。第二十一条井周自管顶以上500mm起至路床应采用石灰土分层回填，每层厚度不大于200mm，回填宽度不小于500mm，井周回填与土
路床回填相接处应做台阶或放坡处理。检查井的井周压实度应满
足设计要求，重型检查井的井周压实度应不低于95%，石灰土回
填不能满足施工技术要求时，宜采用C15砼浇注。
第二十二条检查井盖设置在路面时，井盖应与路面高程齐平，允许偏差为±5mm；设置在绿化带等非通行场地时，井盖与路面高程的允
许偏差为±20mm。方形检查井盖安装时应与道路纵横缝方向保
持一致。采用销轴联接的检查井盖座，安装时销轴宜与道路侧石
垂直，并设置在来车方向。
第二十三条检查井盖座安装施工时，应在井筒内壁、井盖座下的混凝土圈梁处设置铝制标牌，标牌尺寸及格式应符合附图4的规定。标
牌上应注明检查井类型、检查井编号、产权单位名称及联系电话、
井盖材质及等级、服务热线等内容。
第七章工程验收
第二十四条检查井盖座必须符合国家及地方现行有关产品质量标准。检查井盖座安装前，应按照产品质量标准规定的抽样和试验方法，
进行抽检。目测检查井盖与支座表面应光洁、平整，不得有破损、
裂纹、凸凹不平等影响井盖使用性能的缺陷。承载能力应符合《导
则》的规定。
第二十五条检查井盖座的安装施工必须符合《导则》的规定以及国家及地方的现行有关施工技术规范。工程验收前应抽样检验检查井盖
座的产品质量及安装施工质量。检查井盖座应和管线同步进行竣
工测量，测量要求符合《合肥市市政管线探测技术导则》有关规
定。
第八章附则
第二十六条《导则》由合肥市建设委员会负责解释。
第二十七条《导则》试行期一年，自发布之日起施行。
附图1：井盖外观及标识
附图4：检查井标牌
说明：
1、单位：mm
雨水检查井图集 【篇一：常用给排水井图集页面】 一、给水： 1室外消防地上式消火栓安装图见l03s004p42-45 2阀门井 l03s001p8-p9 3水表井l03s001p11 4过路套管基础l03s002p34v型基础√ 二、污水 三、雨水 1雨水收水井《雨水口》05s518-20 √ 【篇二：检查井标准070406】 成都市城市道路检查井盖及水箅技术规定（初稿）0418 1 总则 为了确保本市城市道路设施安全运行，规范各类专业检查井盖及水 箅的使用，按照国家相关规范和标准，结合我市实际情况，制定本技术规定。 2 本规定适用范围 本技术规定适用于安装在成都市行政规划区域内所有城市道路设施中的各种检查井盖及排水设施中的进水口水箅。 3 本技术规定制定依据
cj/t 3012—93 铸铁检查井盖 cj/t 121—2000 再生树脂复合材料检查井盖 cj/t 130—2001 再生树脂复合材料水箅 s501—1 国家标准图集：井盖及踏步 02s501—2 国家标准图集：双层井盖 含以上标准引用的各项国家标准、行业标准。 4 检查井盖及水箅的规格选用 在城市道路的排水设施中，必须按本规定采用同一种材料、型号的排水检查井盖及雨水口水箅；电信、电力等其它专业检查井应分别采用同一种材料、型号的检查井盖。 以上规定包括该道路或工程项目附属的人行道、綠化带。 4.1 在所有城市道路的排水设施中的检查井井盖及支座均采用国家标准图集s501—1：《井盖及踏步》中的： ?700（zq）重型球墨铸铁井盖（及井座）b型。 4.2.1 其它专业使用的双层检查井上层井盖规定同上，电信、电力等其它专业检查井宜采用国家标准图集s501—1：《井盖及踏步》中的： ?800（zq）重型球墨铸铁井盖（及支座）b型。 4.2.2 双层检查井下层井盖可采用国家标准图集02s501—2：《双层井盖》中的玻璃钢子盖。 4.2.3、双层井盖支座采可采用国家标准图集02s501—2：《双层井盖》中球重型球墨铸铁双层井盖支座、球墨铸铁及灰口铸铁子盖支座。

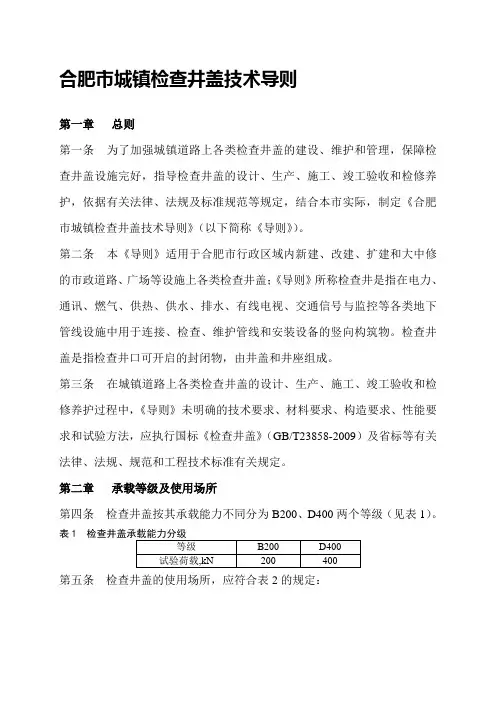

合肥市城镇检查井盖技术导则 第一章总则 第一条为了加强城镇道路上各类检查井盖的建设、维护和管理，保障检查井盖设施完好，指导检查井盖的设计、生产、施工、竣工验收和检修养护，依据有关法律、法规及标准规范等规定，结合本市实际，制定《合肥市城镇检查井盖技术导则》（以下简称《导则》）。 第二条本《导则》适用于合肥市行政区域内新建、改建、扩建和大中修的市政道路、广场等设施上各类检查井盖；《导则》所称检查井是指在电力、通讯、燃气、供热、供水、排水、有线电视、交通信号与监控等各类地下管线设施中用于连接、检查、维护管线和安装设备的竖向构筑物。检查井盖是指检查井口可开启的封闭物，由井盖和井座组成。 第三条在城镇道路上各类检查井盖的设计、生产、施工、竣工验收和检修养护过程中，《导则》未明确的技术要求、材料要求、构造要求、性能要求和试验方法，应执行国标《检查井盖》（GB/T23858-2009）及省标等有关法律、法规、规范和工程技术标准有关规定。 第二章承载等级及使用场所 第四条检查井盖按其承载能力不同分为B200、D400两个等级（见表1）。表1 第五条检查井盖的使用场所，应符合表2的规定：
第三章材质要求 第六条检查井盖材质应安全可靠、经济实用、节能环保、便于开启、美观轻便、坚固耐用。 第七条推广使用高强度钢纤维混凝土、复合材料等非金属类新型材质的检查井盖，禁止使用灰铸铁和现场自制的混凝土检查井盖。 第四章结构尺寸、外观及标识格式 第八条井座净开孔应满足相关安全和使用功能要求，圆形井座净开孔尺寸应为700mm或900mm，尺寸偏差±10mm。井座支承面宽度应不小于30mm。井盖的嵌入深度B200应不小于40mm，D400应不小于50mm。井盖与井座间的总间隙应不大于5mm。 第九条井盖表面应有凸起的防滑花纹，凸起高度为3mm~8 mm。防滑花纹设置应有利于排水，减少井盖表面积水。 第十条井盖表面色泽宜与所在道路统一和谐，并应保持一定的色牢度。第十一条每套检查井盖的正面必须具有清晰、易辨识且永久性的下列标识，标识图案应符合附图1的格式： ——检查井类型标识，在井盖中心位置，用中文或专门符号表示检查井类型，如：“雨”表示雨水检查井；“污”表示污水检查井；“水”表示供水检查井；“热”表示供热检查井；
青岛市城市道路检查井 技术导则 （试行） 2012-03-29 发布 2012-04-01 实施青岛市城乡建设委员会青岛市市政公用局 青岛市公安局青岛市通信管理局联合发布 青岛市广播电视台山东青岛供电公司
前言 城市道路检查井周围以及沿管线敷设处路面沉降、裂缝和破损是城市道路建设中的一项质量通病，其不仅影响路面的整体性、美观性，更影响路面行车舒适及交通行驶安全，从而极大地影响城市环境质量。为了有效避免检查井周边及管线敷设处路面病害，更好保证道路的使用品质，特制定《青岛市城市道路检查井技术导则（评审稿）》。编制组在参阅了相关国家规范、行业导则，进行深入调研，广泛征求各方面意见的基础上，结合青岛市检查井、雨水口、管线建设的实际情况，完成本技术导则（评审稿）的编制工作，经过建委组织专家论证，形成技术导则（试行）。 本技术导则（试行）的主要内容包括：检查井井盖、支座、井圈、井筒、井室、雨水口、井周回填以及管线开挖沟槽回填的设计要点、施工要点、监理要求和验收要点。 请各有关单位在使用本导则（试行）过程中，将发现的问题和建议及时函告主编单位青岛市市政工程设计研究院有限责任公司，以便正式定稿时参考。 主编单位：青岛市城乡建设委员会 青岛市市政公用局 参编单位：青岛市公安局
青岛市通信管理局 青岛市广播电视台 山东青岛供电公司 青岛市市政工程设计研究院有限责任公司 《青岛市城市道路检查井技术导则》及《青岛市城市道路检查井通用图集》编制人：刘利任强石海麻广林李蕾于秀欣司义德张涛秦淑辉曾巍李战朋 袁兴华李忠民赵淑梅贾旭亮 目录 1 总则 (3) 2 排水检查井规格 (3) 3 检查井井室、井筒 (7) 4 检查井井盖 (15) 5 检查井井周回填 (23)
检查井技术交底 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
夯填密实。 2、浇筑检查井基础 清理好井坑后，洒水润湿，然后浇筑井基础，井基砼用C15砼，尺寸为 2.0m×1.45m,厚度为0.2m。 3、砌筑井室 先清扫基面，保持干净，井墙采用M7.5水泥砂浆砌筑，砖为MU10标准粘土砖，墙厚0.24m。砌筑前把砖洇好，半管以下砌筑内尺寸为0.89m× 1.44m，砌筑前要进行校方，其中东、西墙要与半管内侧连线平行。安装爬梯，半管以上爬梯交替留置东西墙上，高度间距36cm，东侧检查井半管以下爬梯在西墙上，西侧检查井半管以下爬梯在东墙上。第一个爬梯高度为自井底以上 50cm处。左右爬梯中心间距30cm，上下爬梯中心间距为36cm。自半管高度井室逐渐收缩至0.74m圆形。抹面前先把墙润湿，抹面砂浆采用1：2防水水泥砂浆，抹面厚度为2cm，抹面后井室尺寸为0.85m×1.4m，抹面应压光、坚实、平整，不得有空鼓、裂缝现象。砌筑时，砌体、各砖层间上下应错缝，内外搭砌，灰缝均匀一致，水平灰缝厚度和竖向灰缝厚度宽度宜为10mm，且不小于8mm，不大于12mm 。砌筑时，砂浆应满铺满挤，挤出的砂浆应随时刮平，严禁用水冲浆灌缝，严禁用敲击的方法纠正偏差。 4、盖井具 清扫盖板上预留口周围并润湿，座浆1cm然后盖带有“污水”字样的轻型井具，最后在井具外抹三角灰（1:2防水水泥砂浆）固定井具。井具尺寸Φ 0.8m*0.12m。 四、安全生产、文明施工、环境保护措施： 1、强化工程管理，凡进入施工作业区的人员，必须佩戴安全帽、反光背心。施工现场的管理人员佩戴企业统一制作的工作卡。 2、在主要出入口及小路口，均设置醒目的安全警示牌，施工现场防护设施、安全标志、警示标志等未经项目部领导统一不得擅自拆除。做好事前的安全技术交底工作。在做每个部分、分项施工技术、质量要求的同时，也必须做到、做好安全技术交底、施工操作注意事项、防护设施符合安全操作要求，在
合肥市城市道路检查井盖座技术导则 （试行） 第一章总则 第一条为了加强城市道路上各类检查井盖座的建设、维护和管理，保障检查井盖座设施完好，指导检查井盖座的设计、生产、施工、竣 工验收和检修养护，依据有关法律、法规及标准规范等规定，结 合本市实际，制定《合肥市城市道路检查井盖座技术导则》（以 下简称《导则》）。 第二条本《导则》适用于合肥市行政区域内新建、改建、扩建和大中修的城市道路、广场等市政设施上各类检查井盖座；《导则》所称 检查井是指在电力（供电、路灯、灯饰、交通信号）、电信（电 话、广播、有线电视）、燃气、热力、给水、排水（雨水、污水、 雨污合流）、工业、共同管沟等各类地下管线设施中用于管线连 接、检查、维护和安装设备的构筑物。检查井盖座由井盖及其支 座组成。 第三条在城市道路上各类检查井盖座的设计、生产、施工、竣工验收和检修养护过程中，《导则》未明确的技术要求、材料要求、构造 要求、性能要求和试验方法，应执行国家及地方现行有关法律、 法规、规范和工程技术标准等有关规定。 第二章承载等级及设置场合 第四条检查井盖座按照承载等级分为重型和轻型，承载能力、试验荷载和允许残留变形应符合表1的规定。
表1检查井盖座承载等级 注：Array表 中 D 是指支座孔口的最大内切圆直径。 第五条各类管杆线及检查井宜设置在绿化带、人行道及非机动车道范围内，非特殊情况，不得在机车道上设置管杆线及检查井。电话、 广播、有线电视等弱电管线应同沟同井设置。 第六条检查井盖座的设置场合，应符合表2的规定： 第三章材质要求 第七条检查井盖座材质应安全可靠、经济实用、节能环保、便于开启、 美观轻便、坚固耐用。 第八条推广使用高强度钢纤维混凝土等非金属类新型材质的检查井盖， 禁止使用灰铸铁和现场自制的混凝土检查井盖座。 第四章规格尺寸、外观及标识格式 第九条井盖与支座装配结构尺寸应符合GB/T 6414-1999的要求。其公 差等级应不低于GB/T 6414-1999中CT10的规定。 第十条检查井盖与支座应保证互换性。除供电方形检查井盖规格为

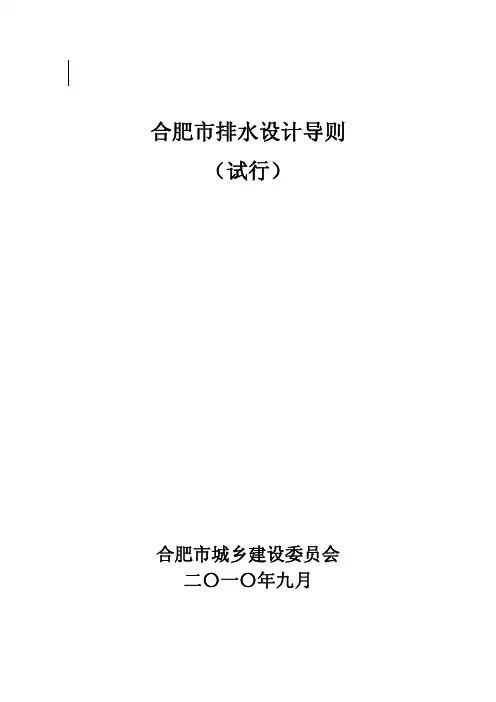

合肥市排水设计导则 （试行） 合肥市城乡建设委员会 二〇一〇年九月
