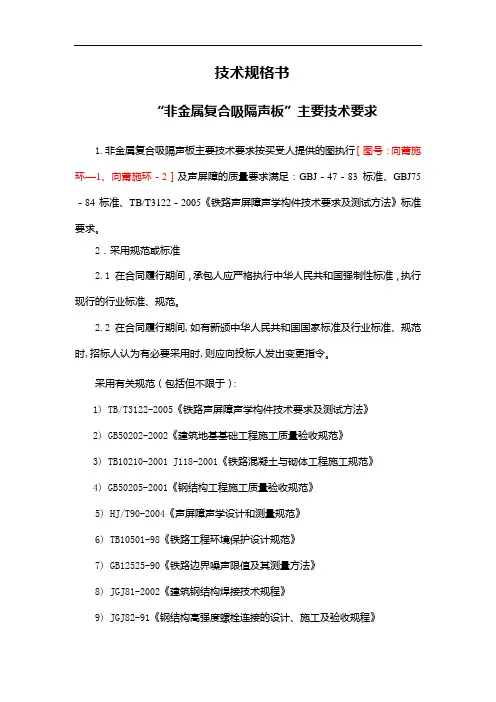

技术规格书
“非金属复合吸隔声板”主要技术要求
1.非金属复合吸隔声板主要技术要求按买受人提供的图执行［图号：向莆施环—1、向莆施环－2］及声屏障的质量要求满足：GBJ－47－83标准、GBJ75－84
标准、TB/T3122－2005《铁路声屏障声学构件技术要求及测试方法》标准要求。
2．采用规范或标准
2.1 在合同履行期间，承包人应严格执行中华人民共和国强制性标准，执行
现行的行业标准、规范。
2.2在合同履行期间,如有新颁中华人民共和国国家标准及行业标准、规范时,招标人认为有必要采用时,则应向投标人发出变更指令。
采用有关规范（包括但不限于）：
1) TB/T3122-2005《铁路声屏障声学构件技术要求及测试方法》
2) GB50202-2002《建筑地基基础工程施工质量验收规范》
3) TB10210-2001 J118-2001《铁路混凝土与砌体工程施工规范》
4) GB50205-2001《钢结构工程施工质量验收规范》
5) HJ/T90-2004《声屏障声学设计和测量规范》
6) TB10501-98《铁路工程环境保护设计规范》
7) GB12525-90《铁路边界噪声限值及其测量方法》
8) JGJ81-2002《建筑钢结构焊接技术规程》
9) JGJ82-91《钢结构高强度螺栓连接的设计、施工及验收规程》
10) GB50210-2001《建筑装饰、装修工程质量验收规范》
11) GB50300-2001《建筑工程质量统一验收标准》
12）铁建设[2005]140号《新建时速200-250公里客运专线铁路设计暂行规定》（上、下）
13) JGJ94-94《建筑桩基技术规范》
施工安全技术规程：
TB10401.1-2003 《铁路工程施工安全技术规程》(上册)
TB10401.2-2003《铁路工程施工安全技术规程》(下册)
3．范围
在投标文件中必须详细说明材料的技术标准、声学性能、技术要求、强度、等级、试验方法、检查验收标准、包装方式、运输方式、交货状态等。
4.主要材料
吸声板材料采用珍珠岩。
5.技术要求
为保证声屏障声学性能满足要求、结构安全、持久耐用，吸隔声单元板应符合如下技术要求：
珍珠岩吸隔声复合板性能指标（100mm厚）
珍珠岩吸隔声复合板性能指标（80mm厚）
5.1 一般要求
(1)单元板的材料必须满足高速列车（车宽3.38m、最高运行速度200km/h）脉动力要求，保证运行安全。
(2) 单元板结构应力求简单、标准化，便于施工安装和养护维修。
(3) 正常使用条件下单元板的整体使用年限不低于25年。
(4) 单元板内部结构、单元板与单元板、单元板与立柱、单元板与桥面、单元板与基础之间的连接应有抗拒列车运行脉动力、抵抗伸缩变形、避免噪声泄漏和二次结构噪声的相应结构措施。
(5) 所有橡胶制品均采用三元乙丙橡胶，适用于温度在-40°C~+60°C地区，必须抗老化，使用期内保证位置稳定，功能完好。性能参数需满足下表要求。
5.6 测试和鉴定
投标时应按以上性能要求提交国家权威检测单位金属插板式声屏障单元板性能检测报告和主要原材料性能试验报告（原件备查），试验报告有效时间应在本次开标时间之前一年之内。
5.7 结构及工艺的检验和鉴定
投标时应提交产品设计的细部结构图及主要生产工艺流程。
