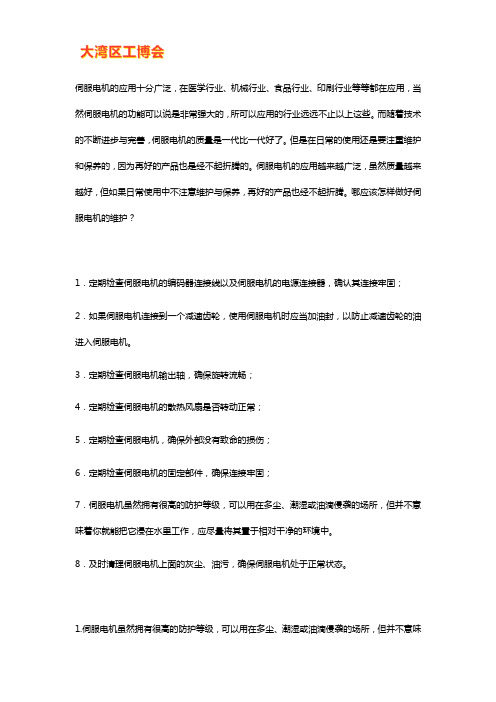

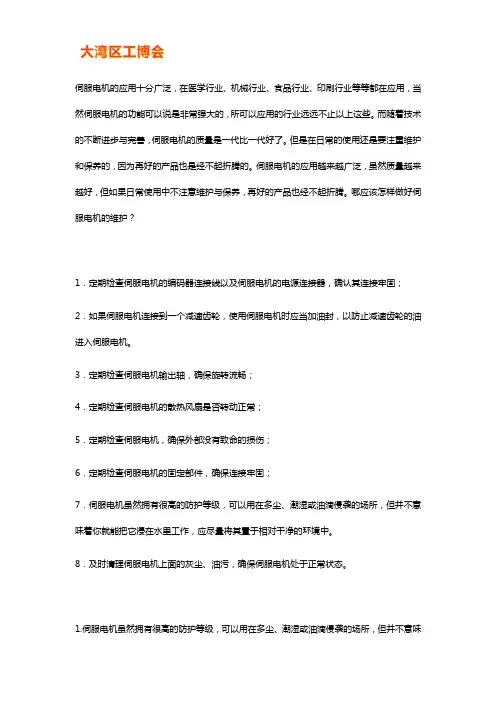

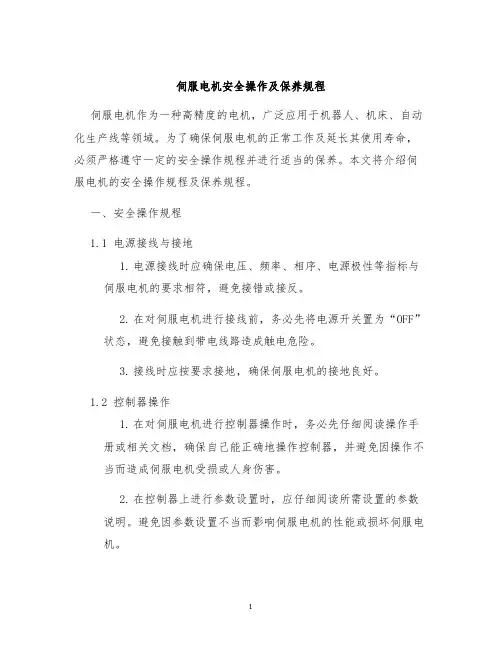

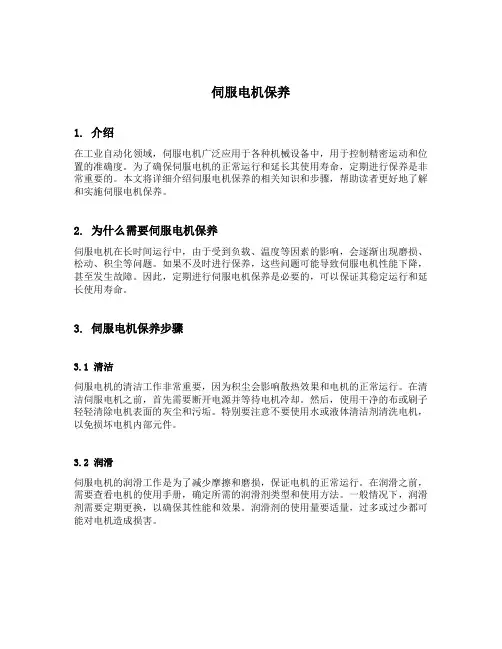

现如今，伺服电机的应用越来越广泛，虽然质量越来越好，但如果我们在日常使用中不注意维护与保养的话，再好的产品也是经不起折腾的。那么问题来了，平时我们应该如何做好伺服电机的保养呢？下面，我们就来看看应该怎么做吧。
1、伺服电机虽然拥有很高的防护等级，可以用在多尘、潮湿或油滴侵袭的场所，但并不意味着你就能把它浸在水里工作，应尽量将其置于相对干净的环境中。这就是一个需要我们注意的要点，也是在告诉我们要妥善放置伺服电机，这样才能保证不会受到其他介质的侵蚀，最大限度地保护电机设备。
2、如果伺服电机连接到一个减速齿轮，使用伺服电机时应当加油封，以防止减速齿轮的油进入伺服电机。
3、定期检查伺服电机，确保外部没有致命的损伤。
4、定期检查伺服电机的固定部件，确保连接牢固。
5、定期检查伺服电机输出轴，确保旋转流畅。
6、定期检查伺服电机的编码器连接线以及伺服电机的电源连接器，确认其连接牢固。
7、定期检查伺服电机的散热风扇是否转动正常。
8、及时清理伺服电机上面的灰尘、油污，确保伺服电机处于正常状态。
伺服电机维护与保养就了解到这了，从已上内容，我们可以看出，伺服电机的日常维护是非常简单的们最重要的就是有足够的耐心去经常检查，遇见问题及时解决就好。
杭州联凯机电工程有限公司成立于2011年，是一家专业从事工业自动化设备销售、维护及电气系统维修改造的高科技公司。主要经营西门子（SIEMENS）ABB、施耐德（Schneider）等品牌的变频器、直流调速器、软启动器、PLC、触摸屏、数控系统、单片机、电路板等各种进口工业仪器设备，服务中心配备了百万备品备件以及完备的诊断检测仪器和软件诊断技术，拥有一支技术精湛、经验丰富的技术团队。
