万科房地产公司施工图设计指导书第一部分建筑专业
一．设计说明
二．住宅设计统一技术要求（1）层高
（2）墙体
（3）楼地面
（4）门窗
（5）厨房
（6）卫生间
（7）屋面
（8）阳台及露台
（9）空调位
（10）外墙饰面
（11）室外环境
（12）楼梯间
（13）防水做法
（14）其它
三．装修标准
第二部分结构专业
第三部分给排水专业
第四部分暖通专业
第五部分电气专业
第六部分屋面楼地面构造做法
第七部分设计配合

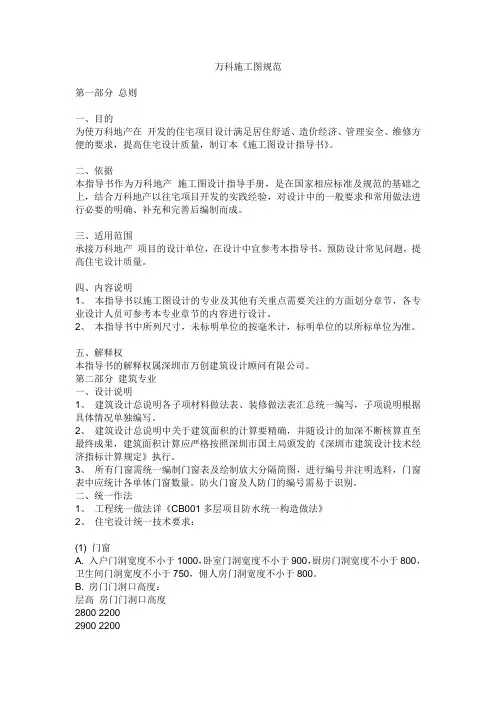

总则
一．目的
为使xx房地产有限公司，所开发的住宅项目，满足居住舒适、造价经济、管理安全、维修方便、施工合理的要求，提高住宅设计质量，制订本《施工图设计指导书》。
二．依据
本指导书作为xxxx房地产有限公司，在地区的住宅施工图设计指导手册；是在国家相应标准及规范的基础之上，结合万科地产以往住宅开发的实践经验，对住宅设计中的一般要求和常用做法，进行必要的明确、补充和完善后编制而成。
三．适用范围
承接xxxx房地产有限公司，在地区开发的住宅项目的设计单位，在施工图设计中应参考本指导书，预防设计常见问题，统一设计做法、提高住宅设计质量。
四．内容说明
本指导书以建筑设计的专业划分章节，各专业设计人员可参考本专业章节的内容进行设计。
本指导书中所列尺寸，未标明单位的按毫米计，标明单位的以所标单位为准。
五．解释权
本指导书的解释权属xx企业有限公司规划设计部。
第一部分建筑专业
一．设计说明
1．工程名称：
2．图纸以1#图为主要出图图幅。
3．建筑设计总说明各子项材料做法表、装修做法表汇总统一编写；子项说明可根据具体情况单独编写。
4．建筑设计总说明中关于建筑面积的计算要精确，并随设计的加深不断核算，直至最终成果，建筑面积计算应严格按照成都市颁发的建筑面积计算标准执行。
5．所有门窗需统一编制门窗表，进行编号并注明选料，以保证施工备料中不发生混淆。
二、住宅设计统一技术要求
1．层高
1）平层公寓：2900；
2）花园洋房：客厅3000、卧室2900。
3）联排别墅：首层3300、二层3000、三层为坡屋顶，最低处不小于2200。
2．墙体
1）外墙：200厚页岩空心砖。
2）分户墙：200厚页岩空心砖。
3）户内隔墙：100厚页岩空心砖。
4）厨房、卫生间：120厚页岩实心砖。
5）预留洞：内外墙上所有留洞均应有水平和竖向定位；柱上留洞不仅在建筑图上标注，还应在结构图中采取相应措施，并注明。
6）异型柱：
λ起居厅与主卧室隔墙异性柱，保证主卧室墙面平整；
λ起居厅与次卧室或其他辅助房间隔墙异型柱，保证起居厅墙面平整；
λ卧室与次卧室或其他辅助房间隔墙异型柱，保证主卧室墙面平整。7）墙体保温：北方地区外墙应加设保温层；
当外墙面层为涂料时，建议采用外墙外保温；
当外墙面层为面砖或石材时，建议采用外墙内保温。
3．楼地面
1）所有楼板均采用现浇楼板。
2）卫生间：楼板结构予留80－110；施工完成面最高点要比厅房施工完成面低20。
3）厨房：结构不降板，但需做防水；二次装修时设门槛。
4）当采用地板辐射采暖时，管道予埋于垫层内。居室、卧室的楼板结构予留90。
5）阳台：
●厅房为非地板采暖
阳台面层为面砖：楼板结构比厅房结构降板80。
阳台面层为水泥：楼板结构比厅房结构降板50。
●厅房为地板采暖
阳台楼板结构与厅房结构取齐。
6）公共楼梯间：楼板结构予留50；完成面与厅房施工完成面齐平。4．门窗
1）门：
λ平层公寓：入户门为1000X2400；卧室门900X2100；厨房门800X2100；卫生间门750 X 2200；特殊做法详图纸标注。
λ花园洋房：入户门为1200X2400；卧室门900X2200，厨房门
800X2200，卫生间门800 X 2200，佣人房门800X2200；特殊做法详图纸标注。
λ起居厅处阳台门：门宽度不小于2400，且当厅开间大于4米时，门宽度大于2700。
2）门垛:
必须设门垛，尺寸以100－150为宜，且不应小于50；门垛处应设构造柱加固。
3）凸窗：
λ窗台：高400；且窗扇下部至少设500高固定扇。
λ外缘尺寸（外墙面至凸窗板）：标准凸窗为550；当凸窗上设空调
室外机、且用百叶封堵时为600；
λ导流槽：凸窗遮阳板在墙根处应设导流槽，以免遮阳板上的水停留时间过长，导致砌体外墙渗漏；或者在遮阳板外墙挑檐位臵设﹥100高混凝土止水坎
λ保温：北方地区凸窗上、下封板一定要贴保温板或抹保温砂浆，以免墙体交接处产生结露。
λ挡板：两侧未设混凝土挡板的凸窗设计时应考虑风向因素，开启扇不应面向主导风向以免引起漏水。
4）窗：
λ洞口宽度：同类型房间窗洞口尺寸宜尽量统一，主卧室宜采用凸窗，窗洞口不小于1800，次卧室窗洞口宽1500。
λ落地窗：距地900高以下应为固定窗扇，且全落地窗应设900高窗护栏（窗外为阳台或平台时不受此限制）。
λ窗台标高：次卧、厨房、卫生间等未特殊注明的窗台，均900。
λ窗顶标高：除特殊设计的窗以外，窗顶距本层建筑楼面标高均2400。λ厨卫考虑设备污水管不穿洞（走梁下），可降低到2200。
7）材质：
门窗材质为铝合金，颜色为；
卫生间窗采用磨砂玻璃；
其他门窗玻璃为普通白玻。
8）标注尺寸：
所有门窗的标注尺寸标明为洞口尺寸；门窗实际尺寸因施工误差及装
修因素不在设计中标明。
9）门窗分格：
应考虑框料大小与玻璃面积的搭配。
详图中的门窗立面划分及开启方式仅供门窗制作参考。
10）开启方向：
外檐门应外开以防风。
5．厨房
1）橱柜：
λ布臵遵循洗切炒的流线。洗菜盆及煤气炉位臵需考虑两人同时操作的可能。橱柜的设计要考虑微波炉的放臵（厨房布臵要考虑选定的橱柜生产厂家参与）。同时，要注意对水电设计的影响。
λ橱柜宽550，设橱柜处的门垛最小宽度不小于600；
λ吊柜宽350，设吊柜处的窗垛最小宽度不小于400；
λ平均每户橱柜长度不小于3000。
2）冰箱：
λ平层公寓厨房冰箱位宽度不小于700；
λ联排别墅、花园洋房厨房考虑设大冰箱，冰箱位宽度不小于800；λ冰箱和煤气炉不能贴临放臵；
λ冰箱位预留且应注意冰箱门的开启方便。
3）地漏：
λ当厨房外未设生活阳台时，厨房设地漏；
λ除上述情况以外，厨房均不设地漏；
λ地漏位于洗衣机出水口一侧，距离不小于200，并为防干枯溢流
地漏。
4）洗衣机
λ设洗衣机专用水龙头并考虑冷热水，进水龙头采用接口式；
λ预留位臵不小于650X650。
5）热水器
λ热水器可设在厨房；非北方地区也可设在靠近厨房的生活阳台上；λ应具体标明热水器的位臵及形式；
λ花园洋房须在生活阳台预留大吨位燃气或电热水器位臵；距地不小于900，挂在可承重的实墙上，梁或墙上预留Ф120洞口；
●厨房就近设燃气热水器多点供水；
λ考虑煤气管的走向，要求管线尽可能简短、美观。
6）排烟道
λ热水器、油烟机排烟管应接入成品排烟道。
λ平面尺寸：550x350（为外围尺寸；具体详所选用的产品说明），λ位臵：应尽量靠近燃气灶；
λ预留洞口：中心距地2100，预留Ф200洞口
λ应结合排烟道设臵管道井；
λ如条件限制，热水器排烟孔设在外墙上，则外墙予留Ф75洞，洞中标高2200，并注明水平定位。
7）排气扇
λ厨房应设排气扇；
λ公寓：设在外窗或外墙处；如设在外窗，窗上部需留400高固定扇以便安装；
λ高档住宅：吸顶式。
6．卫生间
1）洗面盆
λ主人房洗面盆为台盆，台盆台面进深550，高度800；
λ台盆镜面宽度同台盆台面长度；
λ普通公共卫生间浴室洗面盆为柱盆，柱盆宽度600，中心距侧墙距离不小于400；
λ分离式公共卫生间手盆为台盆。
2）浴缸
λ主人卫生间设浴缸；
λ公共卫生间设淋浴间；
λ联排别墅、花园洋房主人卫生间需考虑设臵按摩浴缸的可能性；λ平层公寓浴缸尺寸700X1500；
λ花园洋房浴缸尺寸700X1700；
λ平层公寓淋浴间850X900；
λ花园洋房淋浴间850X1000；
λ淋浴间处应设地漏；
λ注意淋浴间浴帘或挡板与卫生间窗户的关系，应避免浴帘或挡板设在外窗处。
3）坐便器
λ坐便器位臵宽度不小于800。
λ手纸架的设臵应避免靠近浴缸或淋浴间。
4）热水器
λ卫生间不考虑设燃气热水器；
λ当卫生间与厨房贴临设计时，卫生间不考虑设电热水器插座；
λ当卫生间不靠近厨房时，除联排别墅、花园洋房外，仅次卫生间预留电热水器插座；
λ联排别墅、花园洋房主次卫生间均设电热水器插座。
5）通风道
●暗厕应设通风道；
●独立别墅等高档产品，建议设通风道；
λ通风道平面尺寸：360×200或380×240或430×290（为外围尺寸；具体详所选用的产品说明）；
λ位臵：应避免靠近给水管及设在门后；如条件限制必须设在门后时，一定注意门垛净尺寸满通风道的安装尺寸；
λ通气孔预留洞：中心距地2100，预留Ф200洞口
λ卫生间排气扇应就近设插座（臵于吊顶标高以上），开关并联于门口处。
6）地漏
λ淋浴间内地漏位于淋浴头下部居中，并距墙400。
7）其它：
λ排水坡度情况应在详图中表达清楚，厨﹑卫门口应标明门口线；
λ下层为卧室或厅室等部位时，卫生间的地面要抬高，将下水管埋于垫层内，防水等级宜升高；
λ有上下水的洁具应考虑噪音对卧室的影响（如马桶），尽量避开卧室墙面布臵；
λ卫生间开关设在门外；
λ卫生间内应避免有梁穿过，有梁穿过时应注意降板与梁的关系；
λ给水管、排水管、煤气管不应发生冲突，立管不遮挡排气洞口、不影响开窗。
λ洗手台面下应考虑设储物柜空间，并注意地漏与储物柜之间关系。7．屋面
1）坡屋顶转折处结构按折板设计不应设折梁；
2）需做好通风道、下水管等各种管道出屋面的穿板防水处理；
3）雨落管的布臵尽量隐蔽设臵，如尽量设在平面凹槽内，以减少对立面影响。并根据外墙面色彩做相应处理；
4）上部屋面雨落管或自然落水管直接落至下一层屋面时，设防护措施，并应考虑上一层层面的防盗问题。
5）当顶层户型为假复式时：
λ二层高度上平面轮廓和布臵应充分考虑到用户改造为复式的实用性，并在设计过程中为甲方提供改复式建议方案作为参考；
λ屋顶高度控制原则为：出露台的门洞顶距假复式二层楼面高度为2200；坡屋顶脊顶高度距假复式地层楼面高度6500；
λ二层楼面梁处均予埋通长钢板预埋件，便于用户设臵楼板；
假复式二层预留卫生间一定要设臵外窗；如条件限制不能设外窗时，必须预留排风道；
6）坡屋顶老虎窗边取消边梁，顶层用户应充分考虑晾衣遮雨设计；7）坡屋面有组织排水，檐沟材料为PVC，落水管为64*64方型PVC。8）采用玻纤瓦时，屋面防水层需加强防裂措施。
8．阳台及露台
1）南阳台（观景阳台）宽度不小于1500；北阳台（生活阳台）宽度不大于1200；特殊处理详具体设计。
2）阳台处所有墙面﹑天花涂料应同外墙作法。
3）开向露台或无顶阳台的门，均应设雨棚。
4）栏杆高度为距完成面1100。
5）露台应有踢脚，高度宜为150高。
6）所有阳台应标明地漏并表示排水方向及坡度。
7）当洗衣机位于阳台时，阳台栏板应考虑洗衣机位，此处栏板建议为实体栏板。
8）出露台处可考虑反梁处理，通过调整屋面找坡，减少出露台处的高差；若露台底层功能容许，也可考虑结构降板处理。
9）每户至少有一个阳台设晾衣架。
10）阳台栏杆尽量避免横向设计避免儿童攀爬。
11）花池需考虑底板与平台完成面的高差，并需有防水和排水处理。12）在露台分户隔墙处加强防水构造设计。
13）首层住户朝向公共道路的阳台以栏板阳台为宜。
9．空调位
1）室外机安装可借鉴凸窗上放臵、相临凸窗间放臵、梁下挑板放臵、阳台或平层挑板放臵等几种方式；应根据立面效果决定。
2）同一位臵上下安装两台空调室外机时，应在在平面相同位臵不同标高处分别挑板安装。任何形式的室外机位均应向冷凝水管口处找1％坡。
3）室外机位（为净尺寸，下同）：1000×550；双机平行摆放时为1800×550；应避免雨水管穿空调板；如条件限制不可避免时，空调板应加大至1150 ×700；梁下挑板空调板上皮距本层楼地面高度为1700。平面图中应详细标明空调板定位尺寸。
4）空调位均做装饰处理，凸窗上、或同一位臵上下摞放两台空调的空调位，周边设铝合金百叶进行装饰，并设有活动扇以便于安装。建筑应有百叶窗的详图大样。普通挑板式空调位周边设600高铁花栏杆装饰。（待定）
5）空调室外机位应考虑便于安装及维修的可能性，靠近窗洞口设臵，尽量避免设在山墙面且旁边未设窗，不便于空调机的安装。空调室外机位应考虑窗的开启方向。
6）空调位设在凹槽内时需考虑对窗槽内的影响，距离过近而对吹的两室外机需相互错位。
7）空调室外机安放在上人平台上时，应避免对人的活动产生不良影响。
8）采用分体式空调，空调室内机应与室内家具一起布臵并表示，空
调室内机的位臵应妥善考虑，出风口不应直接对向床头。
9）空调冷媒管穿外墙的洞口为Ф75，洞口内外做PVC套管，管中
心距地2200，向外倾10°，并尽量减少内外墙面暴露较长段空调管。平面图中应详细标明留洞定位。
10）起居厅考虑设柜式空调，冷媒管穿墙洞留洞管中距地200；平面图中应详细标明留洞位。
11）空调冷凝水管
λ 可根据具体工程，考虑予埋墙中设臵或顺外墙明设。
λ 当予埋墙中时：冷凝水管为Ф50铝塑管，沿外墙敷墙中安装；空调专业应有相关设计图；建筑专业应有相应节点详图及冷凝水管定位。λ 当冷凝水管沿外墙明设时，为Ф50PVC管，颜色同外墙；当空调板旁有雨水管时，冷凝水管与雨水管合用（北方地区除外）。
12）空调板下口需做滴水槽。
10．外墙饰面
1）建筑立面主要材料为面砖及涂料，转角和不同材料交接处要有详细做法。
2）外墙涂料饰面，外墙抹灰需加杜拉纤维。
3）面砖饰面，外墙抹灰为普通水泥砂浆，但梁、柱与墙交接处需钉 200mm宽钢丝网。
4）立面应标出分格缝划分间距、缝宽、深和做法。
5）面砖墙面需标明铺贴方式大样。
6）变形缝、雨水管、冷凝水管、排水管的材料和色彩的处理应满足
立面美观要求，淡化视觉注意力。（外墙立管色彩与该部位墙面应相同）；立管应避免遮挡开窗和各种留洞。
11．室外环境
1）建筑首层散水标高低于室外地坪400，散水上为绿化覆土。（待定）
2）普通平层公寓室内外高差600；花园洋房室内外高差600。
3）花园洋房的首层户型向道路一侧在不影响行车和人行的前提下设臵小院。
4）连排别墅设臵前后小院。
12．公共楼梯间
1）设电梯的住宅公共入口，当有高差时，应设残疾人坡道。
2）标准层楼梯踏步宽270，2900层高标准层踏步数为18步，梯段板宽1180，两梯段之间留100空隙；栏杆高900。
3）楼梯间考虑信报箱位臵及做法。
4）开窗的位臵大小应考虑采光面积。
5）抄表方式采用楼梯间集中抄表即三表出户。
6）户内楼梯：宽度800－900；栏杆高900；踏步宽220－250。
7）所有需消火栓的楼梯间，消火栓洞应有竖向定位。箱入墙140厚，箱与住宅户内之间砌60厚红砖。留洞需由结构与建筑专业共同校对、认可。
13．防水做法
1）外墙面：普通水泥砂浆，不做专门防水处理。
2）屋面：屋面防水材料使用焦油沥青制品，作法：基层处理——涂膜防水——砂浆保护层——保温层——面层。
3）厨卫地面：厨房、卫生间地面均做涂料防水并向四周墙面上做350高，厨房、卫生间四周墙脚浇200高C10素混凝土。做浴缸的位臵，底部要做水泥沙浆找坡，并要留出水口。浴缸检修口的处理需出构造图（可做成成品百叶造型）。
4）厨卫墙面：卫生间洗浴位墙面做1800高防水沙浆底层，
5）半地下室挡土墙：刚性防水（防水砼挡土墙）——基层处理－涂膜防水－砂浆保护层－120标砖护墙。
6）半地下室底板：垫层收光—柔性防水—砂浆保护层——刚性防水（防水混凝土底板）。
7）女儿墙防水构造处理：压顶出檐并做滴水槽。
14．其它
1）单元入口：应精心设计，并以组团为单位统一风格，入口门洞尺寸为1500X2200。
2）户内玄关：考虑衣帽镜、柜设臵空间，500进深。
3）雨蓬：入口雨蓬挑出长度应覆盖室外台阶踏步。
注：其他要求及作法详国家及地方有关规范、规定、要求。三．装修标准及设备配臵
1．外墙：以面砖装饰为主，涂料为辅。
2．内墙：厅﹑房为乳胶漆，素水泥浆做100高踢脚；厨房﹑卫生间艺术瓷砖到顶。
3．顶棚：厅﹑房为乳胶漆；厨房、卫生间为白色铝合金扣板吊顶。4．地面：厅﹑房为水泥砂浆抹光；厨房﹑卫生间﹑阳台为铺设防滑地砖。
5．屋面：坡屋面采用彩色瓦；上人平屋面铺设防滑地砖。
6．窗户：住宅单位为彩色粉末喷涂铝合金窗框，配白玻；沿市政路住宅采用双层隔音玻璃。
7．门：平层公寓分户门为彩色钢质防盗门，配门锁﹑警眼﹑防盗链；花园洋房分户门采用木质防盗门；卧室﹑厨房﹑卫生间为模压门；阳台为白色粉末喷涂铝合金窗框，配白玻。
8．厨房：设橱柜（吊柜﹑地柜﹑洗菜盆﹑水龙头）；预留抽油烟机位。
9．卫生间：主人卫生间：设浴缸﹑淋浴花洒冷热水龙头﹑台盆﹑车边玻璃镜及镜前灯、节水马桶及厕纸盒、毛巾杆；公共卫生间：冷热水柱盆龙头﹑淋浴花洒冷热水龙头﹑节水马桶及厕纸盒；热水管采用环保性管材。
10．煤气：煤气管道安装到厨房。（应考虑最佳管线走向）11．其它：小区设背景音乐系统。
第二部分结构专业
一．设计要求
1. 结构施工图设计说明完整清楚，基础平面图、详图、结构平面布臵图、构件详图、节点构造详图、楼梯结构图、预埋件详图表达清晰,内容齐全，便于施工。
2. 住宅应采用框架异形柱结构，结构设计应严格遵循国家及地方的相关规范、规程、标准及规定。
3. 结构方案、构件布臵在满足建筑要求的同时尽量使室内空间“无梁无柱”，提高空间利用率。
4. 每层冷热给水管应敷设在本层结构板保护层和找平层中。
5. 局部要求:
⑴．框架梁应满足梁底距本层建筑标高不小于2300。
⑵．强排式热水器于墙面预留Φ75排风孔洞，洞中距地2200。
⑶．抽油烟机于梁面预留Φ200孔洞，中心距地2550。
⑷．厨卫梁面预留Φ150排污管孔洞，中心距地2550，相邻留洞需考虑外墙面美观要求，做到水平、竖向排列整齐。
⑸．卫生间地坪作結构降板时，相应梁面也需作降低处理，避免梁面突出地面。
⑹．户型平面中在可能前提下客厅与餐厅做大板结构，取消二者之间的梁。大板厚度以控制在130以内为宜，含钢量不应有大幅度增加。
⑺．梁、板、柱配筋应控制含钢量，以节省施工造价。
⑻．凸窗窗套做法为整体后浇，厚度为60。
⑼．山墙处的空调位挑板由上一层框架梁吊下，板面低于冷媒管留洞标高。
二．荷载取值
1．住宅楼面均布活荷载标准值
客厅：2.0KN/m2
餐厅：2.0 KN/m2
厨房：2.0 KN/m2
阳台、露台：2.5 KN/m2
卫生间：2.0 KN/m2
卧室：2.0 KN/m2
书房：2.0 KN/m2
衣帽间：2.0 KN/m2
储藏室：2.0KN/m2
工人房：2.0 KN/m2
走廊、门厅、楼梯：2.0 KN/m2
2．住宅屋面均布活荷载标准值
不上人混凝土屋面（包括挑檐及雨篷）：0.5 KN/m2
上人混凝土屋面：2.0 KN/m2
上覆种植土屋面：按实际情况计算。
三．材料选用
1．四层及以下住宅混凝土强度等级优化采用C20。
2．板筋不采用冷轧带肋钢筋；卧室、客厅等跨度较大居室的楼板配筋宜用Ⅱ级钢。
四．配合要求
1．在设计过程中结构计算工作完成后应向业主提交以下计算成果：每层梁墙柱配筋简图；每层板配筋简图；柱底内力图（提供Nmax 和Mmax 两种工况）。
2．结构施工图正式出图前和出图后向业主提交两次相应图纸电子文件。
注：其他要求及作法详国家及地方有关规范、规定、要求。
第三部分给排水专业
一．雨水管由建筑专业定位，在水施中出系统图及平面图。
二．空调凝结水在水施中出系统图及平面图。
三．空调凝结水应有组织排放：当室内机与室外机设臵在一起时，则室内机与室外机凝结水从空调板统一排放；当室内机与室外机分开时，则室内机空调凝结水暗设从墙内排放（管材采用ＰＶＣ管以防腐），室外机凝结水从空调板排放；空调板处设臵凝结水地漏；从空调板排放的凝结水与雨水管距离较近时，应统一从雨水立管排放。
四．空调穿墙套管、天然气入户套管、热水器、抽油烟机的烟道套管在水施图中标示平面位臵及标高。
五．空调套管DN75，套管中距地2200mm;抽油烟机套管DN200，套管中距地2550mm;强排热水器套管DN75，套管中距地2200mm；天然气入户套管DN50，套管中距地2200mm（套管位臵应与橱柜协调避免煤气管影响室内橱柜安装）。
六．各层橱卫出户套管应与雨水管、污水管位臵相互协调，以免冲突。七．给水管材采用PP-R管，水表集中在户外；户内支管走向：水平向上，户内支管暗埋并注明其平面尺寸及标高。
八．雨、污水立管设臵于户外；并与建筑专业协调，不得影响窗户等的使用功能。
目录 一、景观施工图设计范围和设计内容要求 二、景观施工图设计时间安排 三、景观施工图设计成果要求及其附件资料
一、景观施工图设计场地范围和设计内容要求 1.1设计范围CAD示意图（如下图示例）
见附件“万悦城项目景观设计输入条件”PPT文件 1.2设计范围CAD文件（如下图文件） 1.3景观施工图设计空间范围： 1.3.1用地红线内除建筑构建外的所有户外和半户外空间，包括小区内步行道路、 公共活动广场、组团苑内外户外空间、首层和入口层架空层区等。 1.3.2建筑屋顶屋、顶花园和平台花园。 1.3.3区红线外的市政人行道路和绿化带、市政公共广场。 1.3.4其他，相见下表： 景观施工图设计范围补充列表： 编号区域名称是否备注 01 红线外市政人行道路? 02 红线外市政绿化带? 03 公交车站牌及岗亭? 04 红线外市政广场? 05 红线外市政防噪林? 07 住户私家花园（私家部分）? 08 建筑首层架空层? 09 建筑避难层(公共部分) ? 10 建筑除入口层外的架空层? 11 会所等公共场所内外景观花园?
备注：所有架空层及有顶板、墙柱面的空间设计范围包括吊顶天花、柱面墙面装饰、地面铺装、绿化配置、家私及布品、灯光、绿化配置等。 二、景观施工图设计时间安排 3.1各阶段时间安排如下：（如项目时间有调整，则依项目最新进度统一修改） 注：各阶段汇报时间为最终成果提交时间，过程汇报时间按需设定 三、景观设计成果要求及其附件资料 附件1《景观扩初设计成果标准》 附件2《景观施工图设计成果标准》 附件3《景观设计输入条件清单表》
附件一
金茂正光草金路项目施工图设计任务书 第一部分施工图设计内容及部分做法要求 1．建筑部分 1.1 建筑： 1.1.1 本设计须以发包方提供的方案设计图为总前提进行设计。 1.1.2 建筑平面以发包方提供的方案设计户型平面图及户型平面图为依据进行设计。 1.1.3 建筑物层数：18F，其中1#、2#楼有1层地下室，3#楼有半地下室。 1.1.4 墙体 填充墙（内墙及分户墙）砌筑材料为厚200的页岩空心砖，局部户内隔墙可采用厚120的页岩实心砖或多孔砖，外墙用240厚加气砼砌块。客厅、餐厅、卧室等主要房间内应保证不露梁柱。 “成都市节能办”50%节能标准考虑保温节能要求，外墙选用加气砼填充墙与EPS聚苯板断热桥保温复合方案.外门窗隔热采用双层或中空玻璃，并进行相应的热工参数计算。 1.1.5 楼地面 各房间楼地面按水泥砂浆找平层考虑。 厨房、阳台、卫生间、楼地面找平层完成面标高应低于同层相临楼地面找平层完成面50㎜，空中花园楼地面找平层（包括保温层）完成面标高应低于同层相临楼地面找平层完成面80㎜，次卫设蹲便比相临楼面降低350㎜厨房、卫生间防水建议选用涂膜类防水材料。 底层不设散水,采用绿化覆土做法；不采用排水沟做法，屋面雨水经雨水管进入雨水井有组织排放。 1.1.6 内外墙装饰及天棚
1.1.7 门窗 ×2100（㎜），标明开启方向。 户内仅预留门洞口，其中卧室（书房）门洞尺寸900×2100，厨房、卫生间门洞尺寸为800×2100。 凸窗窗台高度450且应满足防火规范要求，凸窗外凸净尺寸以方案设计图为准，凸窗上口板面要求采取适当的防水措施设计。 卫生间窗台高度900㎜，窗洞口高度合理。 厨房外墙上门联窗洞上口高为H+2.1米（H为厨房楼地面完成面标高）。 所有设栏杆的阳台、落地窗处的地面挡水线用C15素砼浇筑，结构尺寸为： 阳台：b×h=150×200（㎜）， 落地窗：b×h=200×200（㎜） 并给出节点详图，图中应注明结构或建筑尺寸、挡水线与结构间预留连接插筋以及栏杆安装预埋铁件等。 1.1.8 屋面 坡屋面构造措施应详尽，加固措施应可靠；平屋面（或空中花园）现浇砼板中加防水外加剂，不设隔气层。平屋面找坡层材料建议选用水泥膨胀珍珠岩保温找坡。 平屋面防水材料建议选用防水卷材加刚性防水层。 1.1.9 其他 ,在满足使用功能情况下尽可能选用截面尺寸小的，以减小对厨房使用的影响。 1.1.9.3发电机房烟道应考虑符合环境保护部门要求。 1.1.9.4梁、柱、剪力墙与填充墙交接处钉300㎜宽钢丝网（地面部位除外），并应选定钢丝网型号。
肇庆恒兆房地产开发有限公司 机电专业设计指导书 （毛坯板本） 肇庆恒兆房地产开发有限公司 2013年7月1日
总则 一、目的 为使肇庆恒兆房地产开发有限公司所开发的商住宅项目满足商居住舒适、造价经济、管理安全、维护方便、施工合理的要求，提高产品设计的质量，制订本《机电专业设计指导书》。 二、 本指导书作为恒兆房地产开发有限公司地区的商住宅施工图设计指导手册；是在国家相应标准及规范的基础上，结合其他房地产以往商住宅开发实践经验，主要针对住宅设计中的一般要求和常规做法，成本控制等进行必要的明确、补充和完善编而成。 三、适用范围 在地区开发的住宅项目的设计单位，在施工图设计中应参考本指导书，预防设计常见问题，统一设计做法、提高住宅设计质量。 四、内容说明 本指导书以建筑设计为基础，各专业设计人员可参考本专业设计指导书内容进行相关专业设计。本指导书中所列尺寸，如未标明单位则按毫米计，标明单位的以标明的单位为准。其次本专业所列的尺寸只是本专业功能需求，当与其他专业有相触抵的，则双专业应协调确认双方需在的尺寸。 五、解释权 本指导书的解释权属肇庆恒兆房地产开以有限公司工程及设计部。
第一部分设计配合 1、设计院应按合同约定的《施工图设计进度计划表》安排设计进度，并 每个阶段提供相应的设计图纸及电子文档等成果；提供的成果必须满足国家、地方政府相关规定、规范标准、要求以及甲方提供的《施工图设计深度要求》； 2、每次提供成果必须电子成果有专业负责人审核后再各专业评审合格交 甲方设计部审核，审核合格后出蓝图，避免专业之间存在冲突和出现不匹配的地方。 3、每次有修改变更要求时，设计院专业必须对甲方专业相协调一至侍变 更事项、内容方案确定后联合通知甲乙其他工种认可后再出变更，避免建筑条件图修改后其他专业仍延用旧图，或有的专业未能及时知会出现相影响效果、漏洞等。 4、主要、重要的管线与立面处理、细部、颜色、材料需经甲方与设计单 位模型、效果图、现场及材料具体样板等共同确定；在设计时不能套用某项目成果，不能在设计成果中有反映在选用材料等方面有“指定” 设计现象。 5、燃气管道施工图由专业公司设计，但建筑专业图应预留管道穿墙孔洞 和管道位置、说明。 6、建筑设计院应考虑入户门、入户大堂门、单元室内的对讲门襟主机、 分机安装有合理的安装位置和示意，考虑大堂等室内监控器安装和预
【十里画廊项目】 （1#、2#楼） 施工图设计任务书 平顶山市十里画廊置业有限公司公司 总工室 二零一四年一月
第一部分总则 (5) 一、目的 (5) 二、依据 (5) 三、适用范围 (5) 四、图纸要求 (5) 1.工程名称： (5) 2.图面要求： (5) 3.时间要求： (6) 4.其他要求： (6) 五、内容说明 (7) 第二部分建筑专业 (7) 一、建筑专业设计任务书 (8) 1.设计说明 (8) 2.统一做法 (8) 3.构造要求 (11) 4.立面 (13) 5.外立面装修设计深度 (13) 6.室内装修设计深度 (14) 7.环境 (14) 8.详图 (14) 9.其它 (14) 二、设计管理 (14) 第三部分结构专业 (15) 一、结构专业设计任务书 (15) 1.结构设计的一般要求 (15) 2.结构设计的特殊要求 (17)
3.荷载取值要求 (18) 4.对设计全过程的配合要求 (18) 5.主体工程 (19) 6.基础及地下室工程 (19) 7.楼地面工程 (20) 二、结构设计管理 (20) 第四部分机电专业 (21) 一、电气部分 (21) 1.设计范围及指标 (21) 2.设计注意事项及我司的习惯做法 (21) 二、给排水部分 (25) 1.设计范围及指标 (25) 2.设计注意事项及发展商的习惯做法 (25) 三、暖通部分 (27) 1.设计范围及指标 (27) 2.设计注意事项及发展商的习惯做法 (27) 四、燃气部分 (29) 五、设备安装初步设计成果要求 (29) 六、设备安装施工图设计成果要求 (31) 1.建筑给排水施工图成果要求 (31) 2.室外给排水施工图成果要求 (32) 3.建筑电气施工图成果要求 (33) 4.室外电气施工图成果要求 (34) 5.采暖施工图成果要求 (35) 七、设计管理 (36) 1.综合 (36) 2.设计过程管理 (37)
住宅项目建筑施工图设计任务书 一、项目概况： 1.工程名称 2.项目背景及产品定位:本项目位于成都牧马山高档别墅区，是以坡地联排别墅为主，双拼及小型类独栋为辅的中高档社区。在施工图设计中应反映方案的坡地特色，并与景观设计公司充分合作，做好建筑、结构、给排水等专业的施工图设计。 3.建设地址及场地情况。小区位于牧山大道与燕扬路交叉口西南角，北面为燕扬路，东面为牧山大道，西面、南面为尚未形成的规划路。场地中央有大小不同鱼塘5个，其余大部分为坡地，局部台地，做大坡度10％.场地南北较高，中间较为平坦，呈马鞍中。 4.技术经济指标：总面积、用地面积等。 5.使用性质：区内联排、双拼、类独栋使用性质为住宅，其余按规划条件分别有公寓和商业。 二、设计依据： 1.我集团批准的设计方案。 2.国家及地方相关规范、规定及标准。 3.各种相关政府批文（逐一列明）。 4.用地范围地形图。 5.建设用地规划许可证及用地钉桩成果。 6.地质勘察报告及水文气象资料。 7.甲方下达的施工图设计任务书。 三、设计范围及内容： 1.设计范围 设计区域：含红线范围内建、构筑物及小区内市政管网、道路的施工图设计；区内市政管网、道路与城市道路、管网的衔接处理；有分期要求的，按甲方指令分期分标段执行。 涉及单体：含红线范围内所有建、构筑物单体。设备用房及设备基础、坡地堡坎、水池结构、地下构筑物等的施工图设计。有分期要求的，按甲方指令分期分标段执行。 2.内容与边界 对方案设计进行深化，完成方案深化成果提交甲方确认。
对于各专业方案应进行充分的比较分析，在保证使用要求的前提下尽可能降低成本，并提交完整初步设计成果报甲方审批。 在满足国家规定设计深度，同时满足我集团设计图纸深度要求的前提下，完成总图、建筑、结构、水、暖、电各专业施工图设计。 四、市政条件及小区站点布置： 1.周边道路水电气热等市政条件及接口位置:周边道路、管网等市政条件由甲方提供，设计单位按政府部门相关要求进行接口布置及接口设计。 2.小区站点规划（变电所、热力站、锅炉房、水泵房、消防中心、安防中心、弱电机房等等）：设计单位应按国家相关规范及当地政府部门相关要求进行小区内站点布置，同时应本着节约成本的原则进行综合合理的布局。其布点方案应综合比较，提出最佳实施方案，供甲方确认。 五、总平面设计： 1.交通： 总体布局合理，交通组织流畅，尽端式道路应充分考虑回车条件。 2.停车： 别墅要求设置双车位或子母车位；康复疗养中心主楼及飞行员公寓设置地下车库，机动车位应满足规划设计条件通知书，地面适当考虑访客泊车。 3.绿化： 绿化率不小于30%，配建不小于600㎡的全民健身场所；充分利用原有水系及坡地地形营造室外景观；注重入口平台花园、下沉私家花园的景观设置。 4.退界： 临燕阳路与牧山路交叉口建筑后退道路交叉口绿线30米，建筑间距和后退用地红线、道路绿线均符合《成都市规划管理技术规定》的有关要求，且区内建筑与用地周边永久合法现状建筑为基准按有关规范退足间距。 5.竖向： 道路纵坡应小于8%，充分考虑场地内雨水、污水的组织排放。 6.日照： 应按《成都市规划管理技术规定》的相关要求进行日照分析，要求所有别墅均能满足日照要求。
景观施工图设计指导书 工程名称：滨江公馆二期园林 设计单位：普梵思洛（亚洲）景观设计事务所深圳市城市建设投资发展有限公司规划设计部 二零一零三月八日 目录 第一部分总则 (1) 第二部分硬景 (3) 第三部分水景 (8) 第四部分软景 (11) 第五部分构筑物 (12) 第六部分部品 (13) 第七部分电气 (15) 第八部分图纸要求 (15) 第一部分总则 一、目的 为使深城投在滨江公馆二期园林项目设计满足景观舒适、造价经济、管理安全、维修方便的要求，提高住宅设计质量，制订本《景观施工图设计指导书》。 二、依据 本指导书作为深城投滨江公馆二期园林景观施工图设计指导手册，是在国家相应标准及规范的基础之上，结合深城投以往住宅项目开发的实践经验，对景观设计中的一般要求和常用做法进行必要的明确、补充和完善后编制而成。 三、适用范围 承接深城投滨江公馆二期园林项目的景观设计单位，在设计中宜参考本指导书，预防设计常见问题，提高景观设计质量。 四、内容说明 1、本指导书以景观施工图设计的分类及其他有关重点需要关注的方面划分章 节，各专业设计人员可参考本专业章节的内容进行设计。 2、本指导书中所列尺寸，未标明单位的按毫米计，标明单位的以所标单位为准。 五、解释权 本指导书的解释权属深城投规划设计部。
第二部分硬景 一、材料选择 1，花岗岩、青石板 ●人行道铺地、景墙压顶（经济型）、墙面、花池贴面、楼梯踢面：20mm厚（荔枝 面30mm厚） ●无特殊需要的楼梯踏面：≤30mm厚 ●花池、泳池、树池、景墙压顶≤30mm厚，最大不宜超过80mm厚 ●车行道：30mm厚 ●水中汀步：50-80mm厚 ●草中或卵石中汀步：30-50mm厚 2，文化石、黄木纹、砂岩、火烧岩 ●人行道铺地、景墙压顶（经济型）、墙面、花池贴面20mm厚 ●砂岩压顶最厚不宜超过80mm厚 3，木材(需做防腐、烘干处理) ●铺地30－50mm厚 4，鹅卵石 ●铺贴鹅卵石直径20－80mm ●水池底散置鹅卵石直径50－120mm 5，植草砖、植草格 ●植草砖≥60mm厚，植草格38mm厚 6，水泥砖、烧结砖 ●人行道铺地50～60 mm厚 ●车行道铺地60mm厚， 7，马赛克、瓷片（其余详见泳池部分） ●马赛克常规25×25mm ●瓷片100×100mm～150×150mm 8，橡胶垫 ●成品40厚； ●EPDM≤20mm厚，其中彩色颗粒厚为5mm。 9，洗米石 ●车行道：30mm厚 ●车行道铺地、墙面、花池贴面：20mm厚 10，地砖、陶砖 ●人行铺地、墙面、花池贴面：≤12mm厚 二、技术要求 (一)人行道路、木平台、木栈道等构造做法 1，底层结构做法——自然土（从上到下） ●80厚C15 混凝土 ●素土夯实>92% 2，底层结构做法——板上（从上到下）， ●80厚C15 混凝土 ●填土夯实>92% ●滤水层及无防布
施工图设计任务书（参考） 目录 1.总则 (3) 1.1 目的 (3) 1.2 依据 (3) 1.3 适用范围 (3) 1.4 内容说明 (3) 1.5 解释权 (3) 2.建筑专业 2.1 设计说明 (4) 2.2 住宅设计统一技术要求 (4) 2.3 装修标准 (13) 3.结构专业 (15) 4. 给排水专业 (17) 5．暖通专业 (19) 6．电气专业 (20) 7．屋面、楼地面构造做法 (25) 8．设计配合 (25)
第一部分：总则 1．目的 为使xx集团各地区公司房地产项目满足居住舒适、造价经济、管理安全、维修方便、施工合理的要求，提高住宅设计质量，特制订本《施工图设计任务书》； 2．依据 本指导书作为xx集团各地区房地产公司在各地区的住宅施工图设计指导手册；是在国家相应标准及规范的基础之上，结合以往住宅开发的实践经验，对住宅设计中的一般要求和常用做法，进行必要的明确、补充和完善后编制而成； 3．适用范围 承接xx各房地产项目的设计单位，在施工图设计中应参考本指导书，预防设计常见问题，统一设计做法、提高住宅设计质量。 4．内容说明 a)本指导书以建筑设计的专业划分章节，各专业设计人员可参考本专业章 节的内容进行设计； b)本指导书中所列尺寸，未标明单位的按毫米计，标明单位的以所标单位 为准； 5．解释权 本指导书的解释权属xx公司产品技术部；设计任务书中和现行国家规范有矛盾之处，应交由集团产品技术部协商。
第二部分：建筑专业 1．设计说明 a)工程名称： b)图纸以1#图为主要出图图幅； c)建筑设计总说明各子项材料做法表、装修做法表汇总统一编写；子项说 明可根据具体情况单独编写。 d)建筑设计总说明中关于建筑面积的计算要精确，并随设计的加深不断核 算，直至最终成果，建筑面积计算应严格按照成都市颁发的建筑面积计 算标准执行。 e)所有门窗需统一编制门窗表，进行编号并注明选料，以保证施工备料中 不发生混淆。 2．住宅设计统一技术要求 a)层高 i.平层公寓：不小于2900，坡屋顶，最低处不小于2200； ii.花园洋房：不小于3000，坡屋顶，最低处不小于2200； iii.联排别墅：起居室、客厅不小于3300，卧室不小于3000，坡屋顶最低处不小于2200。 b)墙体 i.外墙：南方，不小于200厚砌块；北方，不小于250厚砌块； ii.分户墙：不小于200厚砌块； iii.户内隔墙：100厚轻质隔墙砌块； iv.厨房、卫生间：120厚实心砌块； v.预留洞：内外墙上所有留洞均应有水平和竖向定位；柱上留洞不仅在建筑图上标注，还应在结构图中采取相应措施，并注明； vi.异型柱：起居厅与主卧室隔墙异性柱，保证主卧室墙面平整；起居厅与次卧室或其他辅助房间隔墙异型柱，保证起居厅墙面平整；卧 室与次卧室或其他辅助房间隔墙异型柱，保证主卧室墙面平整； vii.墙体保温： 1.北方地区外墙应加设保温层； 2.当外墙面层为涂料时，建议采用外墙外保温； 3.当外墙面层为面砖或石材时，建议采用外墙内保温。 c)楼地面 i.除底层架空并有走管要求外，所有楼板均采用现浇楼板；
机密公司年度经营计划（样本） XX公司 2015年12月28日
目录 一、项目范围 (4) 二、项目经营计划 (4) 1、开竣工面积计划 (4) 2、销售利润 (5) 3、经营利润及报表体现 (6) 三、项目开发总体计划 (7) 1、项目开发计划 (7) 2、完成项目开发计划的难点及应对措施 (9) 四、设计计划 (9) 1、设计计划 (9) 2、设计跟踪服务 (10) 3、设计费支付计划 (11) 五、工程计划 (11) 1、工期计划 (11) 2、工程付款计划 (14) 3、工程管理的难点及应对措施 (14) 六、销售计划 (14) 1、销售计划 (14) 2、销售费用计划 (15) 3、推盘计划 (16)
4、销售难点及应对措施 (17) 七、客户满意度提升计划（样本） (17) 1、2005年提升目标 (17) 2、满意度提升计划 (18) （1）产品线满意度 (18) （2）产品线满意度提升具体措施 (18) （3）体验线满意度 (20) （4）体验线满意度提升具体措施 (21) 1）保持优势，扭转劣势 (21) 2）售前阶段 (21) 3）售后阶段 (22) 3、由满意向忠诚的转化 (33) 八、成本计划 (34) 1、全成本目标体系 (34) 2、成本控制的难点及应对措施 (34) 3、动态成本控制 (35) 九、资金计划 (35) 十、管理及人力资源计划 (36) 1、管理系统 (36) 2、人力资源配置 (36) 3、招聘 (36) 4、培训 (37)
一、项目范围 二、项目经营计划 1、开竣工面积计划
2、销售利润
红松岭改造项目施工图设计任务书（暂定稿）第一部施工总平面图 总平面位置图设计必须包含如下内容： 1、原始地形图：主要包括保留的地形地物，场地四邻原有及规划 道路的位置，以及原有主要建筑物和构筑物的位置、名称、层数。 2、建设用地范围：道路红线、建筑退线或用地界线的位置，坐标 及控制尺寸。 3、建筑物、构筑物的位置、名称、编号、长宽尺寸、四角坐标、 距其它建筑物的距离。 4、场地内道路、广场、停车场、无障碍设施、排水沟、挡土墙、 护坡的定位尺寸或坐标。 5、竖向设计：主要包括场地四邻原有道路或规划道路关键性标 高，广场、停车场的设计标高、道路的起点、变坡点、转折点和终点的设计标高，纵坡度、纵坡距及关键性坐标，建筑物、构筑物的室内外地面设计标高，挡土墙、护坡顶部和底部的主要设计标高及护坡坡度，地面雨水的主要排除方向。 6、场地纵向剖面图：建筑物、构筑物的层高、标高及楼间距。第二部分建筑 一、图签、目录、说明 1、目录中编写选用标准图集一览表，所选用的图集必须是 建设部、辽宁省及大连市建委颁发的有效版本。
2、图签中准确标明工程名称、建设单位、设计编号和出图 时间，图纸版本号（为保证日后变更有据可查，尤其对 变动后重新出图的要明确版本号）。 3、建筑设计总说明主要包括设计依据、项目概况、设计标 高、用料说明、构造作法、门窗工程、电梯选型、节能 设计及其它需要说明的问题等内容。 4、面积计算以《建筑工程建筑面积计算规范》GB/T50353- 2005为依据，地上和地下的建筑面积分别说明，以平方 米为单位，精确至小数点后两位。 5、外墙保温体系建议选用：XPS（挤塑板）外墙保温系统。 二、装饰标准 1、住宅部分 1-1起居室、餐厅、卧室：细石混凝土面层地面，混合砂浆抹灰墙面、棚面。 1-2厨房：细石混凝土面层楼地面；水泥砂浆抹面墙面；棚面为混凝土结构面层。 1-3卫生间：楼地面为水泥砂浆毛面，做防水处理；水泥砂浆抹面墙面，1800㎜以下做防水处理；棚面为混凝土结 构面层。 1-4封闭阳台、露台：地砖楼地面，墙面同外墙饰面，棚面为白色乳胶漆。 1-5门窗：入户门采用钢制防火防盗复合门；户内门仅预留洞口；封闭阳台、露台门和房间窗选用双色共挤塑钢门 窗（中空玻璃）。 1-6栏杆：露台、封闭阳台及室内的防护栏杆均为钢制喷涂栏杆。 2、公用部分
施工图设计指导书 工程名称：文大路项目一期 设计单位： 沈阳保利溪湖房地产开发有限公司 二零零九年十一月
目录 建筑专业部分----------------------------------------------------------3 结构专业部分---------------------------------------------------------12设备专业部分----------------------------------------------------------7 电气专业部分----------------------------------------------------------8智能专业部分----------------------------------------------------------9
建筑专业部分 一、建筑重点部位 1、结构类型： 1.1情景洋房、多层：框架结构，层高 2.9m； 1.2高层：框架剪力墙结构，层高 2.85m。 2、墙体： 2.1地上建筑外墙：小型粉煤灰轻质砌块（190mm厚度）； 2.2地下建筑外墙：钢筋混凝土； 2.3户内隔墙：小型粉煤灰轻质砌块（90mm厚度）； 2.4分户隔墙：小型粉煤灰轻质砌块（190mm厚度）； 3、保温： 3.1外墙：外墙保温做法为外保温，按计算厚度采用硬质挤塑板； 3.2屋面：按计算厚度采用聚苯乙烯泡沫板； 3.3地面：按计算厚度采用聚苯乙烯泡沫板，厚度、密度与地热统一考虑； 3.4若有顶层带露台的户型，露台处的女儿墙应双侧保温； 3.5所有外墙面及屋面应考虑避免冷桥措施； 3.6门窗洞口及要求厚度较薄的线脚处应贴30mm厚硬质挤塑板； 4、外墙饰面： 4.1材料运用原则：经济、耐久、高品质； 4.2饰面砖：应按设计定； 4.3涂料：应按设计定； 4.4女儿墙、窗台、外墙开洞、阳台栏板部位一定要有压顶、滴水构造，压顶面朝内找6% 坡； 4.5变形缝、雨水管、冷凝水管、排水管的颜色应与该部位墙面相同；立管应避免挡窗和各 种留洞。 5、楼面： 5.1标高及降板要求： 5.1.1由于采用地热，结构需降板100mm； 5.1.2卫生间在原降板基础上，多降板50mm； 5.1.3露台和开敞阳台共降板200mm； 5.2采暖方式：地热采暖，分集水器原则不能布置在明显处且不能影响家具布置，可布置在 如厨房、卫生间、工作阳台等隐蔽处。 6、屋面： 6.1情景洋房、多层：坡屋面，采用陶瓦或水泥瓦，成品天沟，二级防水，RG防水卷材一道 设防； 6.2高层：上人屋面，二级防水，SBS防水卷材二道设防； 6.3所有排水均为有组织排水； 6.4排水管道尽量布置在平面凹槽内，以减少对立面的影响。 7、开敞阳台及露台： 7.1开敞阳台建筑标高： 7.1.1开敞阳台建筑找坡坡度为1%，露台建筑找坡坡度为2%，均由门位置向地漏方向找坡；
施工图设计任务书 1、项目概况 1.1项目名称 所填项目名称应与立项批复的名称相一致。 1.2项目用地范围及现状 1）项目所处的地理位置，所在区域的特点。 2）规划用地范围：规划用地四界，本期用地范围，周边地块用地性质。 3）地形、地貌特点：地势标高变化情况；地块内的市政道路、河流、湖泊、暗浜、高压走廊等情况；如果地块地质情况比较特殊应加以说明。 1.3项目规划设计主要技术指标 1）用地性质，用地面积。 2）规划总建筑面积，地下总建筑面积，地上总建筑面积。 3）分项建筑面积：住宅、商业、办公、酒店、公建配套等面积。 4）建筑密度，容积率。 5）结化面积，绿地率。 6）机动车停车位数量，非机动车停车位面积，地下停车位数量，地面停车位数量。 7）建筑退界：道路红线退界，河道蓝线退界，绿地绿线退界，地下车库退界要求。 8）其他规划指标和要求。 1.4周边配套情况 1）项目周边交通、供水、供电、电信、有线电视、燃气、供暖、排水等市政配套情况。 1.5建设开发要求 1）项目定位和建设标准。 2）本项目拟采用新材料、新技术、新标准等要求。 3）项目分期开发计划：分期开发的界面划分，开发顺序，已开发范围，本期开发范围。 2.设计依据 1）项目用地界线勘测报告。 2）设计方案等设计成果文件。 3）政府主管部门对规划设计、方案设计的批复文件。 4）规划、消防、环保、卫生防疫、人防、绿化、交通、环卫、河道等主管部门对设计方案的审批意见。 5）供电、供水、供暖、燃气、电信、有线电视、排水等市政配套部门的征询意见。
6）建设单位对设计方案的评审意见。 7）工程地质勘察报告。 8）国家及项目所在地现行有关规范、标准和规定。 9）工程设计合同。 10）设计任务书。 3.设计范围 对本期设计工作范围进行详细描述，明确本次设计的工作内容，与其他专业设计间的界面划分。当需分期开发时，应明确分期开发界限划分和开发顺序，要求设计时考虑分期开发要求。、 4.各专业设计要求 根据项目定位、产品品质和技术配置要求，提出对各专业（包括建筑、结构、给排水、暖通、强电、弱电、室内装修、室外总体、概算编制等）的具体要求。 5、设计深度要求 5.1 初步设计深度要求 初步设计深度必须满足国家和当地关于初步设计深度的要求，满足当地政府对初步设计审批的要求，并满足下列要求： 1）应对土方平衡情况进行详细分析。 2）必须能够反映建筑平面、立面和主要内部空间的效果。 3）必须能够反映门厅、电梯厅等公共部位的效果。 4）明确主要建筑材料、建筑构造和装修做法。 5）明确结构主要材料，进行可望而不可及基基础和上部结构布置。 6）通过必要的结构计算，确定主要结构构件的截面尺寸。 7）给排水、强弱电、采暖通风、动力等各系统及主要设备选型必须确定。 8）图纸深度达到可以较精确估算成本的要求。 9）如本项目是分期开发的，应明确前、后期设计衔接的技术要求。 5.2施工图设计深度要求、 施工图设计深度必须满足国家和当地关于施工图设计深度的要求，满足当地政府对施工图设计审批的要求，并满足下列要求： 1）能够详细反映建筑各层平面中各部位的详细尺寸、标高和构造做法。 2）能够详细反映建筑各立面的交果、细部尺寸、标高和构造做法。 3）能够详细反映内部空间的相互关系和构造做法。 4）卫生间、楼梯间等复杂部位应绘制局部放大平面图。
景观施工图设计任务书 项目名称： 发件单位：发件人：审批人：收件单位：收件人： 发文日期： 所属合同：《*************》 重要程度： [目录] 第一部分设计任务书使用说明 第二部分景观施工图设计范围要点 第三部分景观施工图图纸目录 第四部分景观施工图图纸设计要点 第五部分关于部分规范的补充内容 第六部分附件说明 第一部分施工图设计任务书使用说明
一、上海万科景观施工图纸是上海万科房地产有限公司根据公司项目的需要，委托具有景观施 工图设计经验的公司进行扩初阶段深化设计及施工图设计的图纸，其主要目的是将扩初设计深化为可指导现场施工的图纸，同时，补充和完善相关专业的实施图纸。总体上要求图纸表达明确、详细，达到结构、设备电气、给排水、景观软硬景工程等景观施工单位之使用要求。 二、万科地产的景观施工图的设计深度与内容，规范设计成果，更好的配合现场工程师的实际 操作，特编制本任务书，用于规范不同的设计公司和设计单位，以求确保图纸设计的内容与深度达到万科公司的使用要求。 三、指引是依据国家有关规范与标准，并总结万科地产公司以往项目操作开发经验编制而成。 对未涉及的部分，应执行国家、当地现行的有关规范、规程和标准。 第二部分施工图设计范围要点 一、总图设计部分 1.各系统的总平面图（材料、部品、平面定位、竖向、给排水、电气工程）。 2.道路系统：小区所有道路的表面装饰及其排水装饰，步行道路的分级和定位、竖向 图及剖面大样。 3.装置：完成各种与景观相关的人行、车行、人车混行出入口总图装置的施工图设计。 二、结构部分 1.土墙：景观施工图设计单位负责挡土墙的结构设计等。 2.水景：小型水景（深度1米以内）、大型人工湖河岸、不在结构楼板上的大型水景（深 度1米以上）的结构设计由景观施工图设计单位负责完成结构设计。在结构楼板上的 大型水景（深度1米以上）由建筑施工图设计单位负责完成结构设计，景观设计单位 提供结构提资条件图。 3.系统：有交通联系功能的户外及与景观有关的水平和垂直交通系统构筑物由景观施工 图设计单位负责完成结构设计，例如桥、建筑户外楼电梯等。构筑物：所有景观构筑
×××建筑工程项目施工图设计任务书 一工程项目概况 ×××××××。 二设计依据 1、《城市居住区规划设计规范》 ××市城市规划管理技术规定》、《2××规划局关于地块的规划设计要求》、《3××号地块设计任务书政挂出4、5、地块红线图（CAD文件） 6、现行相关国家建筑设计规范 三设计内容 1、本项目合同中约定的内容。 2、本项目建设工程施工图设计。主要包括总图、建筑、结构、消防、给排水、电气、电信网络、有线电视、暖通空调、室外工程（红线范围内）设计（环境园林施工图设计除外）。 3、本项目室外环境工程的土建、电气、给排水工程的施工图设计。 4、室外综合管网图规划及设计汇总协调。 四设计定位 1、项目开发定位：本项目的开发定位为余杭区的高品质、高档精装修公寓，为求为当地乃至杭州地区的居民提供优雅宁静，舒适宜人的现代化城市社区，满足人们对居住生活品质的更高追求。###楼为302层塔楼，楼上部为26层塔楼，局部二层裙房及一层地下室， 2、户型定位：1、3下部设两层通高大堂。三幢塔楼均嵌固于地下室顶板上。套内面积为均小于90平方米的小户型商品房住宅。 3、建筑定位：整个小区的建筑形态力求高品质风格，富有简约韵律感，端庄典雅、精致高贵、稳重大气，外立面的色彩基调为暖色，体现稳重、高贵的气质。在建筑材料选择上，采用面砖与外墙涂料（线条处）结合玻璃窗、铝材窗套的形式，提升居住建筑的品质。 4、结构定位：三塔楼均采用钢筋砼框架—剪力墙结构形式，各塔楼上部楼盖及地下室均采用现浇钢筋混凝土梁板体系。采用设置后浇带的办法解决地下室结构超长的问题。 五设计要求 （一）、设计总则 1、在设计中除满足现行的国家和浙江省杭州市有关规定、规范、规程的条件下，特别应注意居住环境的安全卫生、环境保护、节能、节水、节材、保温隔热、防噪音等问题。在设计中提倡采用成熟、先进、可靠且经济性好的新技术、新材料、新产品。以人为本，在满足一切居住使用的功能前提下外还应满足老年人和残疾人的特殊要求。 2、设计中涉及到的建筑、结构、防火、热工、节能、隔声、采光、照明、给排水、暖通空调、强弱电等各专业有关规定、规范外，尚应符合国家和地方强制性标准、规定、规范。 3、设计中要落实杭州市余杭区政府规划、消防、供电等建筑主管部门对该项目规划及方案设计的的审批意见和要求。 4、设计严格按批准的建筑面积设计，建筑设计总说明中关于面积的计算要精确，并随设计的加深不断核算直至最终成果。不得超过面积设计，如有变化应及时与我司联系。 、项目主体建筑施工图设计单位负责向当地各专业设计（供电、给排水、燃气、智能化5 等）单位提供管外综合设计条件图，并负责统筹和协调室外管线工程施工图设计。（包括园林环境室外管线工程施工图设计）
项目 建设单位： 时间：年月日 一、项目概况 1.1、工程名称： 1.2、建设单位： 1.3、工程地点： 1.4、建设规模： 二、施工图设计依据、目标和深度要求 1．施工图设计依据： 1.1项目方案、初步、扩初设计成果（文本） 1.2项目方案设计批复、初步、扩初设计批复，包括各职能部门专业审批意见 1.3项目施工图设计任务书。 1.4岩土工程勘察报告及相关补勘资料。 1.5国家和地方现行有关技术规范、规定等。 2.目标： 确保项目设计能更好地满足居住舒适、造价经济、管理安全、维修便利的要求，力求使用功能完善合理，立面及造型协调美观，细部处理精致到位，通过施工图设计全面提高住宅产品的设计附加值。 3.设计深度要求: 满足国家和建设部标准对施工图出图深度的要求，符合地方各相关职能部门对施工图报批报建深度和本设计任务书的相关要求。 4.与项目有关的其他专项要求： 4.1 4.2 三、施工图出图和设计配合的一般要求
1施工图设计文件应最大限度地满足设计合同的要求，在内容上应包含设计合同要求所涉及的所有专业的设计图纸（含图纸目录、说明和必要的设备、材料表）。 2施工图应延续和完善前一阶段的设计成果，落实相关管理部门对项目的审批要求，落实业主对项目的使用功能、产品特色、工程质量和节点的要求，符合工程强制性条文的要求。 3施工图应满足工程实际施工的需要，能指导现场具体施工的定位放样、材料选择、工序安排和质量控制，最大限度地描述和表达产品的设计意图、构造要求和细部节点。4施工图设计过程中的重要技术经济要点和环节应确保与甲方的充分沟通，在总图尺寸和细部调整、住宅平立剖面调整，结构优化设计，以及重要节点大样的做法确定等方面甲方需参与讨论。 5有关通用做法可套用通用图集，但应明确标注采用的图集和具体选用做法，当尺寸有明显差异时应出大样图，禁用院标通用图。 6在施工图设计完成前二周内，应出具地下室基础平面布置图，明确相应竖向标高，便于基坑围护方案设计。 7设计单位内部图纸会签完成前一周内，应向甲方提供施工图电子文件，供甲方内部审核，甲方在一周内反馈相关信息后正式出图。 8设计单位应根据甲方需要提供根据施工图建模而成的两个不同立面单体效果图、小区整体鸟瞰图、原始建模资料及建筑施工图的电子文档（光盘），并提供一套A1彩色效果图。 9设计单位提交的施工图图纸深度必须达到有关规范、规定要求，特别是各节点大样，均需详尽表示。 10设计单位提交的各专业工种图纸必须相互统一，彼此协调。避免管道打架，标高碰头，墙梁偏位，节点不统一等情况发生。 11设计单位应在施工图图审、施工图审批和专业管线外部衔接等方面为甲方与相关部门的沟通提供技术支持，必要时出具专项设计资料、调整局部设计和参加有关的协调会、会审会等。 四、总平面图设计要求 1、各项技术经济指标和尺寸标注应严格符合各职能部门的审批要求,并与初步设计保持一致性、连续性，要求设计单位有书面核对自查记录。提供经济技术指标表。 2、明确项目基地范围，准确标注征地红线、规划红线（四线）、建筑红线的具体位置和相对位置，建筑物、构筑物定位应同时标注绝对坐标和相对尺寸，且应确保两者相互统一，对保留的地形和地物、周边相邻建筑等应突出标示。 3、严格按规划条件和规范标注各类间距，且须严格复核相对尺寸与绝对坐标，尺寸标注应清晰明显，无关定位和重复尺寸不应标注。沿红线或外围道路的建筑、围墙应注
万科房地产有限公司 项目施工图设计任务书 万科房地产有限公司 年月日
施工图设计任务书 一．设计名称、建设地点 设计名称： 建设地点： 二．设计依据、批准文号 1．建设用地规划许可证 2．政府部门对项目方案设计的批文 3．政府部门对项目初步设计的批文 4．用地范围1：1000地形图 5．该项目红线外管线配套图 6．用地范围内的水文资料 7．用地范围内地质堪察报告 8．《民用建筑设计通则》 9．《住宅设计规范》 10．《建筑设计防火规范》 11．《高层民用建筑设计防火规范》 12．《施工图设计任务书》 13．《施工图设计指导书》 14．《施工图设计进度表》 15．《施工图设计深度要求》 16．其它国家及地方跟此项目有关的规范及规定（如有请详细列出） 三．项目概况 1．项目所在区域概述 2．项目周边已有建筑物描述
3．项目场地描述 4．项目自身描述，包括：占地面积，建筑面积，建筑高度，建筑使用功能及容积率等经济技术指标。 四．项目设计内容 1．配合方案设计单位进行方案深化，按照国内相应规范对方案设计单位提供的设计方案提出修改建议，直至完成建筑结构水暖电各专业技术 方案比较，确定方案（相当于初步设计）。 2．在满足国家规定设计深度，同时满足万科设计图纸深度要求的前提下，完成总图、建筑、结构、水、暖、电各专业施工图设计。 3．作为设计总包单位配合异型结构、室外装修等专项设计，完成审核，直至盖章出图。 4．配合各设备专业厂商完成专项设计，直至盖章出图。 5．配合室外配套工程、室外环境工程，完成与主体设计的衔接。 6．针对政府强制要求，配合甲方完成对新材料新技术应用的研究。 7．全力配合甲方完成报审报建工作，直至报批完成。 8．按照甲方要求完成合同附图及各部分面积指标。 五．项目设计时间要求 施工图各阶段设计周期详见《设计计划安排表》。 六．项目设计成果要求 1．方案调整设计图及文件图纸8套，其中三套精装本，其余为平装本； 电子文件光盘（或软盘）一份。 2．施工图条件图、1：50单元平面图等各阶段性图纸一份；电子文件光盘（或软盘）一份。 3．交付开工的基础、桩位施工图及报建的基础施工图图纸8套，其中三套精装本，其余为平装本；电子文件光盘一份。 4．全套施工图设计图纸12套，其中三套精装本，其余为平装本；各专业
项目 施工图初设计任务书 公司
年月日 目录第一部分总则 第二部分建筑专业 第三部分结构专业 第四部分电气专业 第五部分给排水专业 第六部分暖通设计 第七部分设计配合及图纸要求
第一部分总则 一、项目概况 1.1、项目名称 1.2、土地位置和概况 1.3、项目标准和规模( 简述项目的建设标准、市场定位和面积、幢数、 高度、层数等主要内容) 二、项目设计依据 2.1、政府有关部门批准的项目扩初文件(及电子文件)； 2.2、规划、环保、卫生、绿化、消防、人防、抗震等政府批复意见； 2.3、气象水文地质、市政管网、公用设施等工程基础资料； 2.4、本设计任务书及相关附件（甲方提供）； 2.5、相关的建筑设计规范及国家所要求的设计文件编制深度要求； 三、任务书编制说明 为使住宅项目，满足居住舒适、造价经济、管理安全、维修方便、隔声节能、施工合理的要求，提高住宅设计质量，特制订本设 计任务书。
本任务书是在国家相应标准及规范的基础之上，结合仁恒地产以往成品房住宅开发的实践经验，对住宅设计中的一般要求和常用做法，进行必要的明确、补充和完善后编制而成。 本指导书以建筑设计的专业划分章节，各专业设计人员可参考本专业章节的内容进行设计。本指导书中所列尺寸，未标明单位的按毫米计，标明单位的以所标单位为准（如其中数据与当地规范冲突，乙方可知会甲方并做出相应修改）。 本指导书的解释权属公司设计部。 第二部分建筑专业 一、设计成果要求说明 1.1、以图为主要出图图幅。 1.2、最终设计成果需满足施工图设计深度要求，文件需注明编制年月、单 位名称、单位法定代表人名称、项目总负责人名称，专业负责人名称 并授权盖章，文件内容包括：图纸目录、设计说明、设计图纸、计算 书等。 1.3、建筑设计总说明中，各子项材料做法表、装修做法表汇需统一编写； 消防、节能等其他子项说明可根据具体情况单独编写。 1.4、建筑设计总说明中关于建筑面积的计算要精确，并随设计的加深不断 核算，直至最终成果，建筑面积计算应严格按照国家及地方最新标 准执行。
施工图设计说明书 1、工程概述 1.1工程位置及建设意义 硅谷大街拓宽改造工程位于范家屯镇的东南部，为范家屯镇与长春市区联系的主要通道。该工程的建设将更近一步的推动沿线的基础设施建设，带动沿线开发区的经济建设和发展。 1.2设计主要内容及工程规模 本次设计研究范围为道路工程、桥梁工程、排水工程及所涉及的相关问题。 工程起点桩号K0+600，终点桩号K4+360，全长3760m。 主要工程项目如下： 道路：包含K0+600—K4+360段的道路工程、路内排水工程、土方工程。 道路标准横断为双幅路形式：中央分隔带8米，行车道16米×2，路肩0.5米×2。道路的右幅利用原有道路，本次设计只包括中中央分隔带和左幅路及左侧路肩。 排水管线：道路左侧新建雨水管线共3572.5米。 桥梁：新建2座中桥，K1+411中桥为4孔16米，K4+313.08中桥为3孔16米，桥右幅为原有桥梁，本次只设计包含左幅。 本次施工图设计内容包括：1、道路平面、横断面设计；2、道路纵断面设计；3、路基、路面设计；4、排水设计；5、桥梁工程设计；6、附属工程设计。 2、设计依据及技术标准 2.1设计依据 1、本设计委托单位：公主岭市范家屯镇人民政府。 2、道路工程中线规划坐标及横断 3、《城市道路设计规范》（GJJ37-2012） 4、《城市道路和建筑物无障碍设计规范》（JGJ50-2001） 5、《室外排水设计规范》（GB50014-2006） 6、《给排水标准图集》（2006年版） 7、《公路沥青路面设计规范》（CJTGD50-2006） 8、《公路桥涵地基与基础设计规范》（JTGD63-2007） 9、《道路工程制图标准》（GB50162-92） 10、《市政公用工程设计文件编制深度规定》（2013年版） 11、《工程建设强制性标准条文》建设部 12、《道路交通标志和标线》（GB5768-2009） 13、《范家屯镇城镇总体规划（2009―2020）》 14、《城市桥梁设计规范》CJJ11-2011； 15、《城市桥梁抗震设计规范》CJJ166-2011； 2.2施工及验收规范、标准 1、《城镇道路工程施工与质量验收规范》CJJ1-2008 2、《给水排水管道工程施一及脸收规范》(GB50268-2008) 3、《给水排水构筑物施工及验收规范》(G850141-2008) 2.3主要技术标准 2.3.1、道路工程技术标准 (1)道路等级：城市主干路I级 (2)设计车速: 60Km/h (3)荷载标准: 双轮组单轴载BZZ-100 (4)结构设计年限: 15年 (5)路面结构：沥青混凝土路面 (6)最大纵坡：1.958% (7)最小纵坡：0.014% (8)最小坡长：220米 (9)最小凸曲线半径：6000米 (10最小凹曲线半径：7700米 (11)最小竖曲线长度：68.6米
