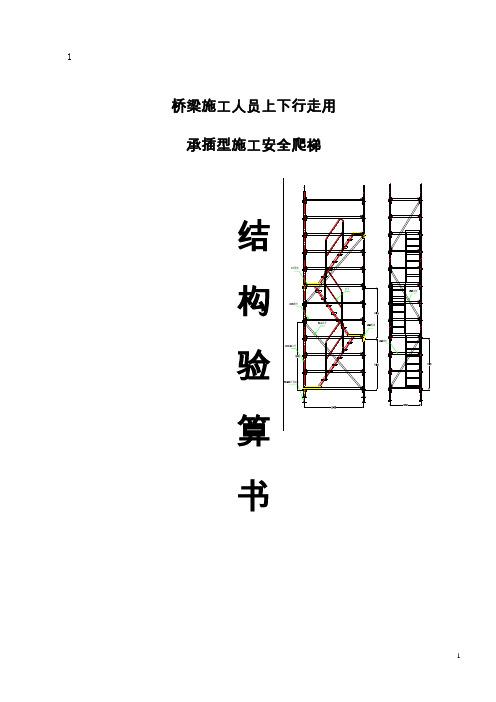

开平市宏优金属制品有限公司 香蕉式桥梁施工安全爬梯 结构验算书 提供方：开平市宏优金属制品有限公司技术部 复核者：（由施工单位设计部复核） 编制日期：2014年12月28日 一、结构计算及设计依据
香蕉式安全爬梯的计算参照 1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 2、《建筑地基基础设计规范》GB50007-2011 3、《建筑结构荷载规范》GB50009-2012 4、《钢结构设计规范》GB50017-200 二、安全爬梯使用材料选择及使用要求 1、材料要求： （1）安全爬梯架体立柱采用φ48×3.25钢管，钢材强度等级Q235，横杆采用φ48×3钢管，剪刀撑（斜拉杆）采用钢φ48×2.2钢管。材强度等级Q235；钢管表面应平直光滑，其质量应符合现行国家标准。 （2）横杆与立杆连接方式为香蕉式插头与销库插入式自锁连接。 （3）连墙件采用φ48×3钢管与建筑物固定，连接架体一端使用扣件锁紧钢管。 （4）楼梯采用钢板冲压，焊接成型为Z字型。上、下各带有一个转弯平台。 2、地基要求：按照结构验算要求处理！ 3、搭设要求： （1）每根立杆底部应设置可调节底座，底座底板宽度为150mm，厚度为8mm。 （2）安全爬梯搭设高度为<100m； （3）搭设尺寸为：横距L b为1.268m，纵距L a为2.438m， （4）立杆接长加高采用冲压焊接在立杆上的连接销连接。 （5）连墙件：连墙件按每层设置间距为3-5m应布置靠近主节点，偏离主节点的距离不应大于300mm；应从底层第一步纵向水平处开始设置，当该处设置有困难时，应采用其他可靠措施固定。 （6）剪刀撑（斜拉杆）：剪刀撑斜杆与地面的倾角为450--600；剪刀撑斜杆采用香蕉头可旋转斜接头固定在与之相交的立杆销库上。 三、结构复核验算书（以最高层计算） 安全爬梯脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。计算的脚手架为双排脚手架，搭设高度为100米，立杆采用单立管。 搭设尺寸为：立杆的纵距2.438米，立杆的横距1.268米，采用的钢管类型为48×3.25，连墙件采用竖向间距3.00米，水平间距3.00米。 1、短横杆的计算:
目录 1.编制依据、编制围及原则 (1) 1.1编制依据 (1) 1.2编制围 (1) 1.3编制原则 (1) 2.工程概况 (2) 2.1线路概况 (2) 2.2主要技术标准 (2) 3.香蕉式安全爬梯概况 (3) 3.1优点 (3) 3.2结构构造 (3) 4、施工案 (4) 4.1施工准备 (4) 4.2安装步骤 (4) 4.3爬梯安装 (4) 4.4注意事项 (6) 4.5荷载分析 (6) 5、安全注意事项 (8)
蒙西华中铁路煤运通道MHTJ-23标段 香蕉式安全爬梯施工案 1.编制依据、编制围及原则 1.1编制依据 ⑴《建设工程安全生产管理条例》（人民国国务院第393号令）； ⑵《铁路桥涵工程施工安全技术规程》（TB 10303-2009）； ⑶《铁路工程基本作业施工安全技术规程》（TB 10301-2009）； ⑷蒙西华中铁路煤运通道项目建设管理规定； ⑸香蕉式安全爬梯使用说明书； ⑹我单位类似工程施工积累的施工技术、管理经验。 1.2编制围 本案的编制围为新建蒙西至华中地区铁路煤运通道土建工程MHTJ-23段DK1247+823.27～DK1287+298.92段桥梁墩身香蕉式安全爬梯施工。 1.3编制原则 ⑴按技术先进可行、安全可靠、经济合理的原则，认真阅读、研究图纸和规文件，结合对工期、质量、安全、环保等要求及工程实际编制。 ⑵采取平行流水作业组织施工，科学合理安排各项施工程序。 ⑶坚持专业化施工，安排经验丰富的专业化施工队伍。 ⑷坚持高起点、高标准、高质量、高效率，格要求。
⑸积极采用新技术、新工艺、新法，及时解决施工难题，加强科技开发管理，保证施工质量和安全，加快施工进度，努力降低施工成本。 2.工程概况 2.1线路概况 蒙华铁路MHTJ-23标段线路从北向南依次经过荆州开发区、江北农场、江陵县，地形地貌属于冲积平原区，地形开阔平坦，河流、沟渠、湖泊发育，多为农田、鱼塘及城镇。 DK1247+823.27～DK1287+298.92段设计桥梁18556.04m/17座，占全线总长50.1%，其中特大桥19606.1m/6座，大桥137.87m/1座，中桥506.3m/10座，合计墩台身数量451座。 表2-1墩身高度统计表 2.2主要技术标准 线路等级：Ⅰ级；
分项工程技术交底卡 表格编号 ZXGS—GL—1 GQ—4 项目名称 及编码 正安至习水高速公路第一合同段 施工区域四工区分项工程名称安全爬梯工程量m 分包商贵州万林建筑工程有限公司负责人张开义 交底内容 本交底适用于后台湾大桥、龙塘大桥、冷家营大桥承台的施工。 一、施工前准备： 1、安装前先应在高墩地面安装爬梯的位置进行地基硬化处理（长度不少于3500mm；宽度不少于2500mm；混凝土厚度不少于200mm） 2、应对安全爬梯各配件进行检查，不合格的产品不得使用。 二、安全爬梯安装步骤 第一步：离开墩柱水平距离30cm-60cm安放可调节底座；若未硬化处理的地面最好能垫铺整块的钢板。首先将可调节底座4支按照2438mm长，1268mm宽的距离摆放在需要安装爬梯的合理位置。并将螺母调节到最低点（根据地面情况，4个螺母应调节在同一水平线上） 第二步：安装脚手架立杆和横杆连接 将3135mm的立杆（也就是3米长的立杆）4支分别套在可调节底座上并用横杆将立杆连接成一个整体，长度方向用2438mm的横杆，装在高一点方向的销库里。宽度方向用1268mm的横杆，装在低一点方向的销库里，（注意宽度方向最下面一条不装横杆，应装用角钢焊接成的1268mm横撑（用于置放楼梯在
分项工程技术交底卡 表格编号 ZXGS—GL—1 GQ—4 项目名称 及编码 正安至习水高速公路第一合同段 施工区域四工区分项工程名称安全爬梯工程量m 分包商贵州万林建筑工程有限公司负责人张开义 上面）。每50cm一层横杆按顺序向上安装。安装时注意整体爬梯架身的水平与直角度。（通道进口处最下面一条是横撑，用于放置楼梯，以上留三个位置不用安装横杆，做为通道进口）安装好底部整体，此时应测量框架的对角尺寸和横杆的水平度和立杆的垂直度，如有偏差应松开插销调整至合适尺寸后再将插销敲紧。 第三步：安装横杆、横撑和楼梯 1、横杆按顺序向上安装，（加强型每50cm一层、标准型每75cm一层，实用型每100cm一层）。 2、横撑的装法是以第一条（进口处最低一层装横撑）为基础，对面1.5m处再装一条（横撑是用来放置楼梯的。楼梯的垂直高度为1.5m），以此类推对面每隔1.5m装一条（一个面上间隔3米装一条）。楼梯安装与横撑同步进行：直接将楼梯放置在横撑上，摆正放好即可。注意：转角平台大方向的在下面，转角平台小的方向在上面。
济南枢纽南东上行联络线特大桥（26#-106#） 石济客专SJZ-8标二分部 爬梯使用安全管理规定 中铁十局集团石济客专项目经理部二分部 2015年11月1日
中铁十局SJZ-8标石济客专二分部 爬梯使用安全管理规定 为了加强对爬梯安全管理，确保作业项目中使用的作业梯使用安全、拿放及使用正确，保障人员安全，根据国家有关标准，结合项目部实际，制定本规定。 1、使用者应负责在使用爬梯前对之进行彻底检查。如果发现问题严禁使用。 2、爬梯设置前应对地面进行夯实及混凝土硬化，不应设置在软土、箱、桶、平板车等不稳固的物体上，不准垫高使用，以防止受载荷后发生不均匀下沉或梯脚与垫物间的松脱，产生危险。 3、爬梯设置应与地面垂直，倾斜过大则易发生倾覆，具有危险性，爬梯要全部用铁丝网或密目网包裹。 4、爬梯应与墩身或梁体结构物采用槽钢或钢管链接，连接间距不易过大。 5、工人在攀爬作业梯时，手中不得携带扣件、螺丝、螺帽、短钢筋等，避免掉落造成人员伤害。小型工具应随手放入工具袋内，上下传递结构件禁止抛掷。 6、一次同时上下作业梯不大于5人。上下爬梯时严禁逗留打闹。 7、在爬梯上的工作人员不应探身，以防止重心偏移而摔伤。
8、爬梯顶临边作业要设置好防护围栏和安全网，悬空作业应有可靠的防护措施。 9、遇有恶劣气候（如风力在六级以上、大雾、暴雨等）影响施工安全时，应停止安全爬梯搭设或拆除工作，雨、雪上架作业应有防滑措施，并应扫除积雪。 10、安全爬梯应做好接地、避雷措施，特别是有电线穿过支架时要做好防护措施，避免整个安全爬梯带电。 11、不得在安全爬梯基础及其临近处进行挖掘作业。 12、装拆安全爬梯时，地面应设置围栏和警戒标志，派专人看守，禁止非操作人员入内。 13、爬梯应设置门锁，在无人作业或停工时门上锁，防止闲杂人员或儿童进入。
编制单位：中国铁建大桥工程局集团福平铁路FPZQ-4标项目经理部一分部第1 页共9 页
编制单位：中国铁建大桥工程局集团福平铁路FPZQ-4标项目经理部一分部第2 页共9 页 文字说明或附图： 一、材料要求 1、钢管：Ф48×3.25mmQ235钢管，钢管使用前应先除锈再涂刷桔黄色防锈油漆，用于剪刀撑的钢管涂刷艳蓝色防锈油漆。 2、脚手板：冲压钢脚手板 3、防护网：绿色密目安全网1.5×6.0m（网目3.5×3.5mm）、安全平网3.0×6.0m网眼不大于5cm。 4 、档脚板：档脚板由脚手板或专用档脚板组成，高度不小于150mm; 二、施工准备 1、应对构配件按照本规范3.1.2进行检查验收，不合格的产品不得使用。 2、经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。 3、应清除搭设场地杂物，平整搭设场地，并使排水畅通。 三、地基与基础 1、爬梯支架的地基承载力应满足 2、爬梯支架底座底面标高宜于自然地坪50mm。 3、在搭设前应对底座安放位置进行放线，标高应一致。 四、安装顺序 第一步：安放可调节底座 在墩柱旁安装安全爬梯的位置必须夯实、平整。最好是水泥硬化地面，若未硬化处理的地面最好能垫铺整块的钢板。首先将可调节底座4支按照2438mm长，1268mm宽的中心距离摆放在需要安装爬梯的合理位置。并将螺母调节到最低点（根据地面情况，4个螺母应调节在同一水平线上）
编制单位：中国铁建大桥工程局集团福平铁路FPZQ-4标项目经理部一分部第3页共9页 文字说明或附图： 第二步：安装脚手架立杆和横杆连接 将3135mm的立杆（也就是3米长的立杆）4支分别套在可调节底座上并用横杆将立杆连接成一个整体，长度方向用2438的横杆，装在高一点方向的销库里。宽度方向用1268的横杆，装在低一点方向的销库里，（注意宽度方向最下面一条不装横杆，应装用角钢焊接成的2438横撑（用于置放楼梯在上面）。横杆按顺序向上安装（75加强型按每75厘米一层搭建）。安装时注意整体爬梯架身的水平与直角度。（通道进口处最下面一条是横撑，用于放置楼梯，以上留三个位置不用安装横杆，做为通道进口）。
风机塔筒爬梯安全作业规定 为了有效的保证工作人员爬梯时的安全，根据风力发电场安全规程的规定，制定如下规定：1.爬梯作业人员的要求1.1爬梯作业人员要定期进行体检，凡患有高血压、心脏病等其他不适合爬梯作业的人员，不得进行爬梯作业。1.2爬梯作业人员必须进行技术培训，持有效的高空作业证明人员才有资格进行爬梯作业。1.4外来参观、检查人员无高空作业证明不得爬梯登高。1.5爬梯人员如身体不适、精神状态不好、不得爬梯。1.6爬梯作业时必须有两人及以上人员在场。2.爬梯作业条件2.1雷雨天气不得进行爬梯作业。2.2发现爬梯有缺陷和隐患时必须及时解决，方可进行爬梯作业，危及人身安全的，必须立即停止爬梯作业。2.2爬梯和防坠落系统完好无损，表面没有冰冻、油脂。2.3保证爬梯和防坠落系统无任何明显损坏且装配正确，否则禁止爬梯，并立即联系厂家处理。2.4使用的全身式安全衣、安全带的检测标志在有效期内。2.5仅允许在10分钟平均风速低于15m/s时进行爬梯作业。3.爬梯前准备3.1必须将风机停机。3.2检查衣物内没有松动易掉落物件。将身上携带的所有物件放入结实的可密封的工具袋内以确保双手都能空出来完成爬梯作业。3.3零配件及工具应单独放在工具袋内。较轻的工具袋应背在肩上或与安全绳相连，防止坠落。3.4每次使用全身式安全衣、安全带前，必须进行一次彻底的目检，确认安全带没有开始出现断裂或损坏，“D”型环没有出现变形、裂纹；扣环使用良好；缝合牢靠，金属部件状况良好，以确保个人防护品的完整可靠。4.爬梯时注意
事项4.1攀爬时必须使用全身式安全衣、安全带、戴安全帽、穿合适的工作服、防砸、防滑的安全鞋。4.2把防坠落装置一端的安全滑块正确安装在安全轨道上，另一端的安全挂扣牢靠扣在安全带的安全环上，以保证人身安全。4.3开始攀登时，用手轻扶梯子两侧扶手，收脚离地约20cm高度，检验整个防坠落装置的可靠性。4.4攀登或爬下梯子时，两只手交替抓牢爬梯的踏杆或扶住梯子两侧。4.5经过塔筒内的休息平台后必须关闭本层盖板。4.6爬梯时，不得两个人在同一段梯子上进行攀爬。4.7当有人攀登或爬下梯子时，不要在梯子附近逗留。4.8必须始终将无线通讯装置牢靠随身携带。4.9爬上梯子时，携带工具的人员后上，爬下梯子时，携带工具的人员先下。5.爬梯管理规定爬梯应作为安全工器具进行管理，列入工器具管理台帐，每次登机应对爬梯进行检查，每半年定期进行检查维护，并将检查处理情况做好记录。
安全爬梯 安全爬梯脚手架主要构件为立杆、横杆和斜杆，立杆上每间隔75CM 设置有一排销库，销库由高强度钢板冲压制成，通过专用的夹具焊接在钢管上，焊缝长度大，具有极高的稳定性，横杆的两端分别设置有与销库相对应扣接并带有插片插头，横杆插头与立杆钢管接触的范围大，具有双向锁紧功能，每个销库节点可同时可装4 个横杆接头。销库节点结构合理，立杆轴向传力，使脚手架整体在三维空间结构强度高、整体稳定性好、并具有可靠的自锁功能，能有效地提高脚手架的整架稳定强度和安全度，并能更好的满足施工安全的需要。广泛应用于房建、桥梁、立交桥、隧道、涵洞、烟囱、水塔、大坝及大跨度棚架等多种工程施工中。 特点 1、功能多。根据具体的施工要求能组成多种尺寸和荷载的单排、双排脚手架、支撑架、支撑柱及物料提升架等多种功能的施工装备。 2、承载力强。冲压销库具有可靠的轴向抗剪力，横杆与立杆接触面大，整体稳定强度比碗扣式脚手架提高20%左右。 3、安全可靠。采用独立插销穿插自锁机构。 4、安装简单。安装时只需将横杆香蕉插头对准销库位置，然后用手将插销插入销。 使用说明 安全爬梯脚手架主要由立杆、横杆、斜杆、横撑、顶杆、底座、可调U托、脚踏板、梯子、踢脚板及其他配套 构件组成。各部件安装使用方法如下： 1. 可调底座插于立杆底部，用作支承系统的水平,高度垂直调节及扩大承压面,传力给基础,由螺杆及底板焊接而成，可调底座不可调得太高，以免从立杆中脱出造成安全事故。 2. 立杆是承受垂直方向载荷的主要构件。在立杆的管件上每隔495的距离焊有一排销扣，用来安装横杆、横撑、或斜杆。插销直接焊接在立杆顶部，确保无丢失。 3. 横杆是框架水平承力构件。它通过销库与立杆连接，由于销库带有锲铁，使两者的连接具有极好的力学强度和极高的自锁性能。 4. 横撑是框架水平承力及用来安放梯子和脚踏板构件。它通过销库与立杆连接。 5. 梯子安放在横撑上，用于施工人员上下的通道。 6. 脚踏板是安放在横撑上，用于施工通道,操作平台的桥板。 7. 斜杆是用于加强整个框架的构件。它是由特制的斜接头连接在立杆的销扣上。 8.为保证施工人员安全，立杆上每隔495需安装横杆，梯子两边均安放扶手，另外安全爬梯的斜杆也要四面安放，以加强整架的稳定性。 9.安全爬梯每隔1.5米安放一张带踏步Z字形楼梯，每隔4-5米需安置扣墙件，最大搭设高度为100米。 安装搭设
目录 1 编制说明 (2) 1.1 编制依据 (2) 1.2 适用范围 (2) 1.3 编制原则 (3) 2 工程概况 (3) 3 施工方案 (3) 3.1安全爬梯使用要求 (3) 3.2 安全爬梯安装搭设 (5) 3.3 注意事项 (6) 4 安全管理措施 (6) 5 拆除安全措施 (7) 6 高空作业安全措施 (8) 7 维护和保养 (9) 8 附件 (9)
新建黔张常铁路QZCZQ-5标二分部 承插型安全爬梯施工方案 1 编制说明 1.1 编制依据 1、国家相关法律、法规，国家有关部门、铁道行业及中国铁路总公司相关技术标准、规范、指南，中国铁路总公司相关规章制度。 2、《黔张常铁路指导性施工组织设计》。 3、《沪昆客专湖南公司建设标准化管理办法》。 4、《新建铁路黔江至张家界至常德线施工图设计DK79+725.3～DK130+300大中桥设计图第二册》 5、《新建铁路黔江至张家界至常德线施工图设计DK79+725.3～DK130+300大中桥设计图第三册》。 6、《西湖冲特大桥施工图》。 7、《实施性施工组织设计》。 8、《客货共线铁路桥涵工程施工技术指南》(TZ203-2008)。 9、《铁路桥涵工程施工安全技术规程》（TB10303-2009）。 10、《直缝电焊钢管》（GB/T 13793）。 11、《建筑施工门式钢管脚手架安全技术规范》（JGJ 128）。 12、《建筑施工承插型盘扣式钢管支架安全技术规程》（JGJ231-2010）。 13、《低压流体输送用焊接钢管》（GB/T 3092）。 14、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130）。 15、《钢管脚手架扣件》（GB 15831）。 16、《钢板冲压扣件》（JC 3061）。 17、《建筑地基基础设计规范》GB50007-2011。 18、《建筑结构荷载规范》GB50009-2012。 19、《钢结构设计规范》GB50017-2003。 20、工程现场实际情况以及我单位施工经验、机械设备装备、施工技术与管理水平以及多年来相关工程实践中积累的施工及管理经验。 1.2 适用范围 适用于新建黔张常铁路QZCZQ-5标二分部承插型安全爬梯施工。
