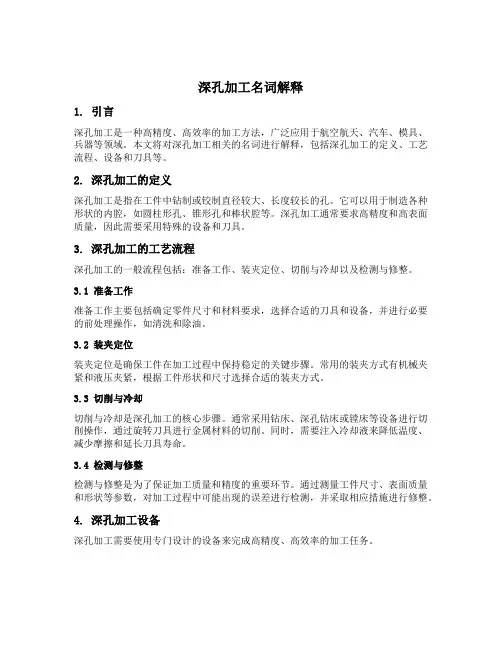

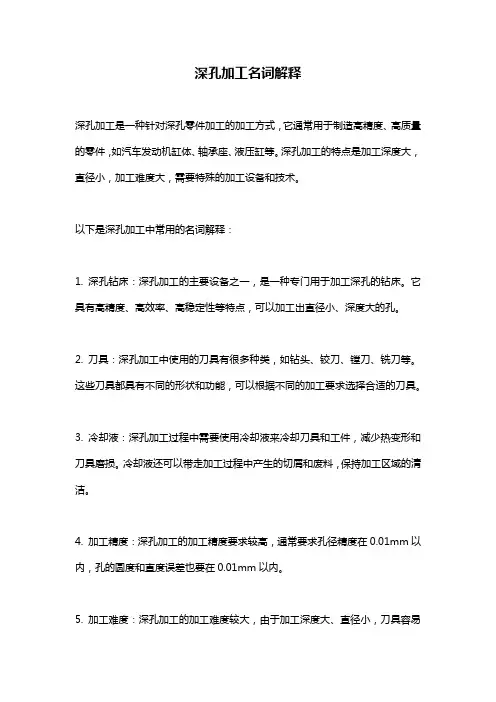

什么是深孔钻头加工
1、深孔
在机械制造业中，一般将孔深超过孔径10倍的圆柱孔称为深孔。深孔按孔深与孔径之比（L/D）的大小通常可分为一般深孔、中等深孔及特殊深孔3种。（1）L/D=10～20，属于一般深孔。常在钻床或车床上用接长麻花钻加工。（2）L/D=20～30，属于中等深孔。常在车床上加工。
（3）L/D=30～100，属于特殊深孔。必须使用深孔钻在深孔钻床或专用设备上加工。
2、深孔加工难点
（1）不能直接观察到切削情况。仅凭声音、看切屑、观察机床负荷、油压等参数来判断排屑与钻头磨损情况。
（2）切削热不易传出。
（3）排屑较困难，如遇切屑阻塞则会引起钻头损坏。
（4）因钻杆长、刚性差、易振动，会导致孔轴线易偏斜，影响到加工精度及生产效率。

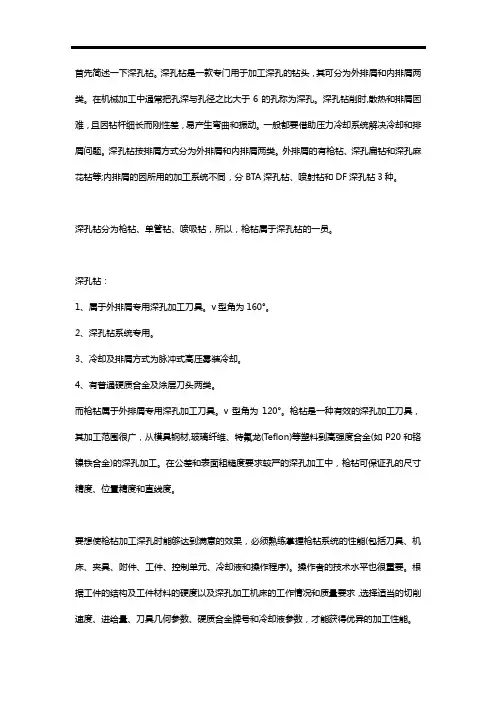

3、深孔钻的类型、使用范围及工作原理
深孔钻按排屑方式分为外排屑和内排屑2种，外排屑有枪钻、整体合金深孔钻（可分为有冷却孔和无冷却孔2种）；内排屑又分为BTA深孔钻、喷吸钻和DF系统深孔钻3种。深孔钻的类型和使用范围如表5-4所示，其结构及工作原理如图5-10所示。
表5-4 深孔钻的常用类型及使用范围
图5-10 深孔钻结构及工作原理
a）外排屑深孔钻（枪钻） b）BTA内排屑深孔钻 c）喷吸钻 d）DF内排屑系统深孔钻
1－钻头 2－钻杆 3－工件 4－导套 5－切屑 6－进油口 7－外管 8－内管 9－喷嘴 10－引导装置 11－钻杆座 12－密封套
4、深孔加工时的注意事项
（1）深孔加工操作要点：主轴和刀具导向套、刀杆支撑套、工件支承套等中心线的同轴度应符合要求；切削液系统应畅通正常；工件的加工端面上不应有中心孔，并避免在斜面上钻孔；切屑形状应保持正常，避免生成直带状切屑；采用较高速度加工通孔，当钻头即将钻透时，应降速或停机以防损坏钻头。
（2）深孔加工切削液：深孔加工过程中会产生大量的切削热，并不易扩散，需要供给充足的切削液润滑冷却刀具。一般选用1:100的乳化液或极压乳化液，需要较高加工精度和表面质量或加工韧性材料时，选用极压乳化液或高浓度极压乳化液，切削油的运动黏度通常选用（40℃）10～20cm2/s，切削液流速为15～18m/s；加工直径较小时选用黏度低的切削油；要求精度高的深孔加工，可选用切削油配比为40%极压硫化油+40%煤油+20%氯化石蜡。切削液的压力和流量与孔径及加工方式有着密切的关系，具体参考如表5-5所示。
表5-5
深孔加工中的故障及排除措施如表5-6所示。
3）为保证刀具使用寿命，最好采用自动走刀。
4）进液器、活动中心支承中的各导向元件如有磨损，应及时更换，以免影响钻孔精度。
学院:机械工程学院专业班级: 学号: 姓名:
高精度深长孔的精密加工 一、历史背景 枪钻与内排屑深孔钻两种加工孔的刀具分别出现于20世纪30年代初和40年代初的欧洲兵工厂，这并非历史的偶然。其主要历史背景是： 一次世界大战（1914?1918年）首次使战争扩大到世界规模。帝国主义列强为瓜分殖民地而需要大量现代化的枪炮（特别是枪械和小口径火炮的需求量极大）。而继 续使用传统的扁钻、麻花钻、单刃炮钻，已经完全不能满足大量生产新式武器的要求，迫切需要进行根本性的技术更新。于是高精度深长孔的制造就成为了一个摆在制造者 面前的一个首要问题，并且一直延续到了现今。 第一次世界大战中的火炮 二、传统加工工艺及存在的问题 在现代机械加工中，也经常会遇到一些深孔的加工，例如长径比(L/D)≥10，精度 要求高，内孔粗糙度一般为Ra0.4～0.8的典型深孔零件，过去我们采用的传统工艺路线一般是：钻孔(加长标准麻花钻)→扩孔(双刃镗扩孔刀)→铰孔(标准六刃铰刀)→研磨 此工艺虽可达到精度要求，但也存在诸多缺点，特别是在最初工序采用加长麻花 钻钻孔时，切削刃越靠近中心，前脚就越大。若钻头刚性差，则震动更大，表面形状 误差难以控制，加工后孔的直线度误差，钻头易产生不均匀的磨损等现象，生产效率 和产品合格率低，而且研磨抛光时，工作环境比较脏，由于钻孔工序的缺点，而带来 的影响难以在后面的工序中克服，形状误差不能得以修正，因此加工质量差。
传统深孔的加工流程 三、工艺路线与刀具的改进 本着提高生产效率提高产品合格率的原则，结合深孔加工的一些特性，对加工工艺及刀具进行了改进，改进后的工艺路线是：钻孔(BTA钻)→扩孔(BTA扩)→铰孔(单刃铰刀)→研磨 1、钻孔与扩孔刀具及工艺的改进 单管内排屑深孔钻的由来 单管内排屑深孔钻产生于枪钻之后。其历史背景是:枪钻的发明，使小深孔加工中自动冷却润滑排屑和自导向问题获得了满意的解决，但由于存在钻头与钻杆难于快速拆装更换和钻杆刚性不足、进给量受到严格限制等先天缺陷，而不适用于较大直径深孔的加工。如能改为内排屑，则可以保持钻头和枪杆为中空圆柱体，使钻头快速拆装和提高刀具刚性问题同时得到解决。 20世纪内排屑深孔钻的发展，可概括出以下6项里程碑式的成果： ①单出屑口单管内排肩深孔钻基本结构的形成。 ②用硬质合金取代工具钢和高速钢做切削刃及导向条，使加工效率大幅度提髙。 ③由单出屑口单切削刃发展成双出屑口的错齿结构。 ④错齿焊接式结构进一步发展为硬质合金刀片机夹结构，最后发展为机夹可转位涂层刀片结构并实现了专业化制造。 ⑤双管喷吸钻和DF系统喷吸钻的问世。
钻头的种类及规格 1. 钻头是一种旋转而头端有切削能力的工具,一般以碳钢SK,或高速钢SKH2, SKH3等材料经铣制或滚制再经淬火,回火热处理后磨制而成,用于金属或其它材料上之钻孔加工,它的使用范围极广,可运用于钻床、车床、铣床,手电钻等工具机上使用。 2. 钻头种类 A.依构造分类 (1).整体式钻头：钻顶、钻身、钻柄由同一材料整体制造而成. (2).端焊式钻头，钻顶部位由碳化物焊接而成. B.依钻枘分类 (1).直柄钻头：钻头直径于ψ13.0mm以下，皆采用直柄. (2).锥柄钻头：钻头柄为锥度状，一般其锥度均采用莫氏锥度. C.依用途分类 (1).中心钻头：一般用于钻孔前打中心点用，前端锥面有60°, 75°, 90°等,车床作业时为了用尾座支,持应该用60°中心钻与车床尾座顶心60°相配合. (2).麻花钻头: 为工业制造上使用最广泛的一种钻头,我们一般使用的就是麻花钻头. (3).超硬钻头: 钻身之前端或全部以超硬合金刀具材料制成,使用于加工材料之钻孔加工. (4).油孔钻头: 钻身有两道小孔,切削剂经此小孔到达切刃部份,以带走热量及切屑,使用此钻头一般工作物旋转,而钻头静止 (5).深孔钻头:最早用于枪管及石包管之钻孔加工,又称为枪管钻头。深孔钻头为一直槽型,在一圆管中切除四分之一强的部份以产生刃口排屑 (6). 钻头铰刀: 为了大量生产之需要,其前端为钻头,后端为铰刀,钻头直径与铰刀直径只差铰孔之裕留量,也有钻头于螺攻丝混合使用,故又称为混合钻头. (7). 锥度钻头: 当加工模具进料口时,可使用锥度钻头. (8). 圆柱孔钻头: 我们称其为沉头铣刀,此种钻头前端有一直径较小之部分称为道杆. (9).圆锥孔钻头: 为钻削圆锥孔之用,其前端角度有90°,60°等各种,我们使用的倒角刀就是圆锥孔钻头的一种. (10).三角钻头: 一种电钻所使用之钻头,其钻柄制成三角形之面,使夹头可确实固定钻头. 钻头的保养与维护及钻孔注意事项 1. 钻头使用后,应立即检查有无破损,钝化等不良情形若有应立即加以研磨、修整; 2. 存放时,钻头应对号入座,则以后取用时,方便省时,节省了再寻找钻头之时间 3. 钻通孔时,当钻头即将钻穿之瞬间,扭力最大,故此时需较轻压力慢进刀,以避免钻头因受力过大而扭断; 4. 钻孔前必须先打中心点其目的为容纳静,点避免钻头静点触底,可导引钻头在正确的钻孔位置上; 5. 钻孔时,应充分使用切削齐且注意排屑; 6. 钻交交叉孔时,应先行钻大直径孔,再钻小孔径; 7. 钻头钻削时,破碎或突然停止的现象,可能是进刀太快,磨利或钻孔时急冷急热之原故;
大深销孔的加工工艺及方法 【摘要】本文主要介绍公司在生产水电站蝶阀装配中活门与阀轴的4-φ100H7深760mm大、深销孔的镗削加工方法。 【关键词】活门阀轴大、深销孔刀杆刀具 0 引言 阀门(PDF135-WY-400)是公司所承接的又一新型分半结构的平板蝶阀，与以往公司所承制的平板蝶阀相比，其设计要求和加工、装配难度都前所未有。该阀体直径为φ4885，活门直径为φ4000 ，工艺要求阀体与活门同镗结束后，再加工活门与阀轴上4-φ100H7深760mm销孔。由于公司从未加工过如此大而深的销孔，因此如何保证销孔的尺寸精度及表面粗糙度成为镗床加工的难点。 1 大、深销孔加工过程的难点分析 1.1装夹方法 因八米龙门铣不能满足加工要求，所以工艺调整为镗床加工，为此装夹方法须进行改进，组合件尺寸大，重量重，装夹既要保证加工要求，更要保证加工安全，具体装夹方法见附图1。 1.2找正方法 利用机床主轴打表找正，两端阀轴的垂直度、平行度及高度控制在5000mm长度内跳动0.2mm。 2 大而深的销孔加工产生锥度误差的原因分析 2.1刀具磨损 由于销孔是从孔口向孔底部方向进给镗削，从刀具磨损规律来看，应该是孔口的孔径尺寸大于孔底部孔径尺寸而形成正锥度。
2.2刀具热伸长 由于镗刀是从头部向尾部方向进给，因此刀具切削头部时温度低，而随着切削深度的延伸刀具温度会逐渐升高，因此也会出现正锥度。这与工件的实际误差情况相符，为了证实这一判断需要测量一下刀具在切削时的实际增长量，以便从误差大小进行分析研究。 附图1 2.3 工件热变形 由于先开始精镗头部，工件的温度尚未升高，因此孔径也不会发生变化。当进给到尾部时，工件温度已逐渐升高，虽然当时孔径达到图纸要求，但经冷却后收缩，孔径会变小。因此在加工时头部时孔径尺寸应尽量按尺寸标注的上差加工，以便排除因工件热变形而产生的正锥度。
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 江钻钻头介绍及应用参数 一、牙轮钻头 1、结构 1）钻头的结构特点三牙轮钻头是由牙掌、牙轮、轴承、锁紧元件、储油密封系统、切削齿和流道喷嘴水力结构等二十多种零部件组成。 2、工作原理 1) 钻头的公转钻头的公转速度就是转盘或井下动力钻具的旋转速度。 钻头公转时，牙轮也绕钻头轴线旋转，牙轮上各排牙齿绕钻头轴线旋转的线速度不同，外排齿的线速度最大。 2) 钻头的自转钻头旋转时，牙轮绕牙掌轴线作反时针旋转的运动叫自转。 牙轮的自转速度决定于钻头的公转转速，并与牙齿对井底的作用有关，是岩石对牙齿的吃入破碎作用产生阻力作用的结果。 3) 钻头的纵振（轴向振动）冲击压碎作用轮心位置的变化使钻头沿轴向作上下往复运动，就是钻头的纵向振动，它与牙齿的齿高、齿距等钻头结构参数及岩性有关。 软地层振幅小，硬地层振幅大。 振动频率与齿数和牙轮转速成正比。 4) 钻头的滑动剪切破碎作用破碎不同类型的岩石，要求钻头有不同的滑动量，滑动量由钻头结构参数决定。 软地层钻头滑动量大，硬地层应尽量小或不滑动。 1/ 9
3、江钻牙轮钻头表示方法江钻三牙轮钻头型号由四部分组 成： 钻头直径代号钻头系列代号钻头分类号钻头附 加结构特征代号示例： 8 1/2MD517X 8 1/2： 钻头直径 8.5 英寸（215.9mm） MD： 高速马达钻头系列代号 517： 适合低抗压强度和高可钻性地层的镶齿钻头 X： 主切削齿为凸顶楔形齿 1) 钻头直径代号： 用数字（整数或分数）表示，单位一般为英寸。 2) 钻头系列代号： 对于三牙轮钻头，按其适用功能、轴承及密封结构主要特征等 方面，分为 13 个标准系列。 钻头应用表钻头应用 MD HF SWT Q YC HJ/GJ HA/GA SKF SKH/SKG SKW 高转速● ● 高温● ● 高研磨性● ● 防泥包● ● 小井眼● ● 硬地层-低转速● ● 硬地层-螺杆● 软地层-螺杆● ● ● 低研磨性● ● ● ● ● ● 空气泡沫钻井 ● 高钻压● ● ● 配套系统轴承 和性能钻头应用 MD HF SWT Q YC HJ GJ SKF 滑动轴承● ● ● ● ● 滚动轴承● ● 浮动轴承●
微孔加工方法 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 在孔加工过程中，应避免出现孔径扩大、孔直线度过大、工件表面粗糙度差及钻头过快磨损等问题，以防影响钻孔质量和增大加工成本，应尽量保证以下的技术要求:①尺寸精度：孔的直径和深度尺寸的精度；②形状精度：孔的圆度、圆柱度及轴线的直线度；③位置精度：孔与孔轴线或孔与外圆轴线的同轴度；孔与孔或孔与其他表面之间的平行度、垂直度等。 同时，还应该考虑以下5个要素: 1.孔径、孔深、公差、表面粗糙度、孔的结构； 2.工件的结构特点，包括夹持的稳定性、悬伸量和回转性； 3.机床的功率、转速冷却液系统和稳定性； 4.加工批量； 5.加工成本。 深孔加工：一般把长径比L(孔深与孔径比)大于5的孔称为深孔。深孔加工比一般孔的加工要困难和复杂，其原因是： 1.由于孔深与孔径比较大，刀具细而长、刚性差，所以在钻孔时容易偏斜，产生振动，使得孔的表面粗糙度和尺寸精度不易保证。 2.钻削时排屑困难。
3.热量不易排出，钻头散热条件差，使得刀具磨损加剧，甚至丧失切削能力。 机械钻削加工 一、HSS-E（高性能高速钢）钻头 由于长钻头本身的稳定度不好，因此在加工过程中必须采用较低的切削参数，而HSS 较低的红硬性也要求进一步降低其切削速度。因此，在深孔加工中，外部的冷却液很难到达刀具的切削刃上，钻尖处实际进行着干加工，所有这些因素的综合导致了深孔加工需要很长的加工周期。 二、枪钻 硬质合金头枪钻可以实现精确而安全的孔加工，即使是在进行超常深孔的加工情况下也是如此。切削液被加压泵打入钻杆内(压力约为3MPa-8MPa)，然后流过切削刃，当切削液沿着刀具和零件孔壁间的V形截面空间流出时，将切屑带走。由于钻杆是空心轴，刚性差，不能采用较大的进给量，因此生产效率较低；同时，切屑必须保持小而薄的形状，才能保证被冷却液冲出；此外，由于枪钻加工中高压冷却液的使用，因此要求使用专用机床。由于枪钻钻杆为非对称形，故其抗扭刚性差，只能传递有限的扭矩，因此枪钻只适用于加工小直径孔的零件。 枪钻是一种有效的深孔加工刀具，其加工范围很广，从模具钢材,玻璃纤维、特氟龙(Teflon)等塑料到高强度合金(如P20和铬镍铁合金)的深孔加工。在公差和表面粗糙度要求较严的深孔加工中，枪钻可保证孔的尺寸精度、位置精度和直线度。标准枪钻可加工孔径为1.5mm到76.2mm的孔，钻削深度可达直径的100倍。
深孔钻头的磨法 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 一、深孔钻枪钻刀头刃磨技术深孔钻头的磨法概述 1、刃口要与砂轮面摆平 磨钻头前，先要将钻头的主切削刃与砂轮面放置在一个水平面上，即保证刃口接触砂轮面时，整个刃都要磨到。这是钻头与砂轮相对位置的*步，位置摆好再慢慢往砂轮面上靠。 2、深孔钻钻头轴线要与砂轮面斜出60°的角度 这个角度就是钻头的锋角，此时的角度不对，将直接影响钻头顶角的大小及主切削刃的形状和横刃斜角。这里是指钻头轴心线与砂轮表面之间的位置关系，取60°就行，这个角度一般比较能看得准。这里要注意钻头刃磨前相对的水平位置和角度位置，二者要统筹兼顾，不要为了摆平刃口而忽略了摆好度角，或为了摆好角度而忽略了摆平刃口。 3、由深孔钻钻头刃口往后磨后面 刃口接触砂轮后，要从主切削刃往后面磨，也就是从钻头的刃口先开始接触砂轮，而后沿着整个后刀面缓慢往下磨。深孔加工钻头切入时可轻轻接触砂轮，先进行较少量的刃磨，并注意观察火花的均匀性，及时调整手上压力大小，还要注意钻头的冷却，不能让其磨过火，造成刃口变色，而至刃口退火。发现刃口温度高时，要及时将钻头冷却。 4、深孔钻钻头的刃口要上下摆动，钻头尾部不能起翘 这是一个标准的钻头磨削动作，主切削刃在砂轮上要上下摆动，也就是握钻头前部的手
要均匀地将钻头在砂轮面上上下摆动。而握柄部的手却不能摆动，还要防止后柄往上翘，即钻头的尾部不能高翘于砂轮水平中心线以上，否则会使刃口磨钝，无法切削。这是最关键的一步，钻头磨得好与坏，与此有很大的关系。深孔钻钻头刃磨角度在磨得差不多时，要从刃口开始，往后角再轻轻蹭一下，让刃后面更光洁一些。 5、保证深孔钻钻头刃尖对轴线，两边对称慢慢修 一边刃口磨好后，再磨另一边刃口，深孔加工必须保证刃口在钻头轴线的中间，两边刃口要对称。钻头切削刃的后角一般为10°-14°，后角大了，切削刃太薄，钻削时振动厉害，孔口呈三边或五边形，切屑呈针状；后角小了，钻削时轴向力很大，不易切入，切削力增加，温升大，钻头发热严重，甚至无法钻削。后角角度磨的适合，锋尖对中，两刃对称，钻削时，钻头排屑轻快，无振动，孔径也不会扩大。 6、两刃磨好后，对直径大一些的钻头还要注意磨一下钻头锋尖 方法是将钻头竖起，对准砂轮的角，在刃后面的根部，对着刃尖倒一个小槽。这也是钻头定中心和切削轻快的重要一点。注意在修磨刃尖倒角时，千万不能磨到主切削刃上，这样会使主切削刃的前角偏大，直接影响钻孔。 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
影响PDC钻头技术性能指标的因素 第一、地层的因素，地层含有灰质、石英质、玄武岩等火成岩及其他质硬的砾石等，极易造成复合片先期磨损、崩齿、断齿，甚至在刀翼上磨出凹槽、断刀翼等严重井下复杂情况的发生；含有吸水性较强的泥质地层，在泥浆性能相同的情况下极易造成钻头泥包，甚至卡钻等复杂情况。 第二、操作的因素，猛提猛刹、顿钻、溜钻、钻井参数匹配不当（钻压、转盘转速、泵压、排量、螺杆转速、螺杆扭矩）、井下落物等，也是造成复合片先期磨损、崩齿、断齿，甚至在刀翼上磨出凹槽、断刀翼等严重复杂情况的重要因素。 第三、钻井液的因素，比重、固相含量、失水量、流变性、粘度、切力也对钻头的性能指标有着密切的关系，比重大、固相含量高机械钻速就变低（权威试验证明，固相含量每升高1%，机械钻速就下降8%），对钻头的冲蚀作用就厉害；粘度高、切力大机械钻速变慢；切力小，携带井底沉砂的能力弱，也降低钻头的机械钻速；失水大，在泥岩段极易造成地层吸水膨胀井眼缩径，在砂岩段容易由于失水大造成虚泥饼增厚而井眼缩径，严重影响机械钻速，加速
对钻头的磨损报废。 第四、随意变更钻头的水力配置，新出厂的钻头一般都按甲方的要求，进行了科学的水力参数设计，当盲目变更钻头水眼的配置后，就人为地改变了钻头的冷却流场环境，为钻头的先期损坏提供了条件。 【摘要】本文在简要介绍了PDC钻头的物质成份，两大类别(胎体钻头和刚体钻头)及其不同物质在钻井作业过程中所起的作用的基础上，归纳、总结了PDC钻头特点，包括其设计特点和结构特点;同时较详细地分析了在打定向井时，PDC钻头的结构特征因素对造斜率的影响;另外也在分析、归纳、总结国内外专家、学者的独特见解的基础上，对PDC钻头的破岩机理，也在一定程度上给予阐述。并在此基础上，最后也提出了一些PDC钻头的选型依据。 【关键词】PDC钻头; 特点; 机理分析 Abstract:This themsis briefly introduces which materials PDC bit is made from，how it is manufactured，and the different types of PDC bits，also shows you the principal functionsof the different materials of PDC bit in drilling----on the basis of these，summaries the characteristics of PDC bit，including its designing characteristics and structural characteristics，and specificly analyses the effect of its structural characteristics on the leaning ration in the controlled directional drilling。At the same time ，after studying the specific ideas of the different experts at home and abroad，to some extent，analyses and summaries the rock breaking mechanism of PDC bit。In the end ，on this basis，gives you some facters that can help you how to choose PDC bit effiently。 Key words: PDC bit; characteristics; Mechanism analysis
提高孔加工的精度的方法 对于钳工专业而言，钻孔是其中最重要的加工操作，它是一种确定孔系和孔位置准确度的方式。钻削加工时，操作者可以利用理论联系实际的方法分析出孔的中心位置、确定钻床主轴线和被加工工件表面的垂直度以及做好麻花钻刃磨的质量提升工作，从而达到不断提升钻孔工艺以及提高钳工操作能力的目的，希望本文能够使更多的人掌握钳工孔加工精度的方法 在钳工专业的基本实习训练中，孔加工是相对比较难掌握的基本操作之一。在孔加工实习训练中反映问题最多的是单孔的直径控制和多孔的孔距精度控制，特别是对孔距的精度控制最为突出。在实践中，如果是成批量的生产加工，可以通过制做工卡具来实现对孔距的控制，这样不仅能满足产品的技术要求，还能极大地提高工作效率。但在小批量的生产加工中，对孔和孔距的形状和位置精度控制，则要通过划线、找正等方法来予以保证。? 一、钳工孔加工实习课题训练中容易出现的问题：? 1、钻孔时孔径超出尺寸要求，一般是孔径过大；? 2、孔的表面粗糙度超出规定的技术要求；? 3、孔的垂直度超出位置公差要求；? 4、孔距（包括边心距和孔距）超出尺寸公差的要求；? 二、孔加工中出现问题的主要原因分析：? 1、钻头刃磨时两个主切削刃不对称，在钻削过程中，使钻头的径向受力；? 2、对钻削的切削速度选择不当；? 3、钻削时工件未与钻头保持垂直；?
4、未对孔距尺寸公差进行跟踪控制；? 三、提高孔加工精度的方法：? 在孔加工的课题训练中，对于前三个问题，需要加强练习。比如主切削刃的不对称问题，在刃磨时，要对砂轮面进行检查，如果砂轮的磨削面不平整，应及时进行修整，刃磨的角度应保持一致。对于不同的孔径，要选择相应的切削速度。在钻孔过程中，自始至终都要避免钻头的径向受力。钻孔时，不仅要保证平口钳的上平面与钻头的垂直，也要保证夹持工件时夹持面与加工表面的垂直。夹持要牢固，避免在钻孔过程中，由于夹持不牢使工件发生滑陷。这些都需要在实习的过程中让学生慢慢体会和认真掌握的。? 最容易出现也是最难掌握的问题是孔距精度的控制问题，在这里作一下重点阐述。传统的孔的位置精度的检查是靠划出“检查圆”和“检查框”的方法。“检查圆”它是在钻孔划线完毕后，用划规以样冲眼为中心，划出比需要加工孔的直径大的“检查圆”，作为钻孔时检查位置是否准确的参照基准。由于划规在旋转中其确定圆心的脚尖与样冲眼的接触中会产生滑动，使划规划的“检查圆”容易产生误差。“检查框”是利用高度游标卡尺在孔的十字中心线上划出等距的方格，是在钻孔的初期样冲眼灭失时，用来替代样冲眼检查孔位置是否正确的依据，“检查框”确定的找正基准可以保证钻孔的中心与样冲眼定位的中心重合，保证划线精度，也避免了划“检查圆”的误差。这两种保证孔位置精度的做法在教学中很难被学生掌握。在多年的钳工实习教学实践中，对于孔距的控制我采用的是“跟踪控制法”。所谓“跟踪控制”，就是从划线开始，到加工结束，每一道加工工序都要通过认真的检查来保证孔距的精度要求在加工者的控制之中。做到前道加工工序是后一道加工工序的精度控制前提，后一道加工序是前一道加工工序的精度控制保证。一环扣一环，从
一、钻头刃口修磨和强化对钻削加工的改善 钻头在进行孔加工过程中会有不同程度的磨损，对钻头的材质和磨损情况进行分析，在改善钻削加工时，对钻头刃口进行修磨和强化，可有效改善钻头在加工过程中的磨损情况，提高钻头的性能和使用寿命。vip汽车设计网 孔加工在金属切削加工中占有重要地位，一般约占机械加工量的1/3。其中钻孔约占22%～25%，其余孔加工约占11%～13%。由于孔加工条件苛刻的缘故，孔加工刀具的技术发展要比车、铣类刀具迟缓一些。近年来，随着中、小批量生产对生产效率、自动化程度以及加工中心性能要求的不断提升，刀具磨锋技术、多轴数控刀具刃磨设备的发展带动了孔加工刀具的发展，其中最典型的就是在机械生产中已应用多年、使用最为广泛的整体结构的钻头修磨技术逐渐成熟起来。通过对钻头刃口的修磨和强化改善钻削加工条件，要从钻头的结构特点和实际使用情况中寻求解决方法。vip汽车设计网 钻头的特点vip汽车设计网 1．钻头的材质分为高速钢和硬质合金，高速钢主要采用高速钢W系、Mo系材料；硬质合金采用钨钛类（YG）、钨钛钴类（YT）材料。比较有代表性的如表1中所列W18Gr4V、YG6和YT14。vip汽车设计网 vip汽车设计网 图1 钻头的基本结构 2．麻花钻的基本形状和结构并没有太大的改变（见图1）。vip汽车设计网 3．麻花钻切削刃的几何角度之间具有一定的特点和关联性。如图2所示，主偏角为Kr，刃倾角为λs，前角为λs，后角为αf，锋角为2φ（传统为118°）。vip汽车设计网 表1 高速钢和硬质合金材料的物理力学性能vip汽车设计网 vip汽车设计网 其中，钻头螺旋型结构具有如下特点：vip汽车设计网 （1）主偏角Kr在锋角2φ确定后也随之确定。vip汽车设计网 （2）由于钻头切削刃的刀尖（钻头直径处）为切削刃的最低点，从结构可知钻头切削刃的刃倾角λs为负。vip汽车设计网 （3）在钻头螺旋槽形状结构影响下，刃部前角λs由钻头外径的韧带处向钻心方向逐渐变小。vip汽车设计网 （4）切削刃的前角主偏角λs，随主偏角Kr的增大而随之增大。vip汽车设计网 图2 切削刃的几何角度 4．麻花钻的横刃也是切削刃的重要组成部分。如图2所示，横刃的前角γom、后角αf、斜角φ，也随着钻头切削刃的不同有着一定的变化。vip汽车设计网 钻头在加工过程中的磨损情况vip汽车设计网 1．钻头的磨损主要发生在切削刃部分（见图3）vip汽车设计网 图3 钻头在加工过程中的磨损vip汽车设计网 vip汽车设计网 2．钻头在实际加工中受力的分析，其切削力主要集中在钻头的切削刃部分，其中切削刃受到的转矩最大，横刃部分轴向力较为集中（见表2、图4）。 3．钻头在加工过程中产生的切削热的分布情况见图5。在加工中，钻头的钻心处由于切削
常用的内孔加工方法与 特点解析 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
一、钻孔? 在模具零件上用钻头主要有两种方式：一种是钻头回转，零件固定不回转，如在普通台式钻床、摇臂钻、镗床上钻孔；另外一种方式零件回转而钻头不回转，如在车床上钻孔，这两种不同的钻孔方式所产生的误差不一样，在钻床或镗床上钻孔，由于钻头回转，使刚性不强的钻头易引偏，被加工孔的中心线偏移，但孔径不会发生变化。钻头的直径一般不超过75mm，若钻孔大于30mm以上，通过采用两次钻销，即先用直径较小的钻头（被要求加工孔径尺寸的~倍）先钻孔，再用孔径合适的钻头进行第二次钻孔直到加工到所要求的直径。以减小进给力。钻头钻孔的加工精度，一般可以达到IT11~IT13级，表面粗糙度Ra为~。 二、扩孔? 用扩孔钻扩大零件孔径的加工方法，既可以作为精加工（铰孔、镗孔）前的预加工，也可以作为要求不高的孔径最终加工。孔径的加工精度，一般可以达到IT10~IT13级，表面粗糙度Ra为~。 三、铰孔? 是用铰刀对未淬火孔进行精加工的一种孔径的加工方法。铰孔的加工精度，一般可以达到IT6~IT10级，表面粗糙度Ra为~。在模具制造加工中，一般用手工铰孔，其优点是切削速度慢，不易升温和产生积屑瘤，切削时无振动，容易控制刀具中心位置，因此当孔的精度要求很高时，主要用手工铰孔，或机床粗铰再用手工精铰。在铰孔时应主要以下几点：a. 合理选择铰孔销孔余量及切削和规范；b. 铰孔刃口平整，能提高刃磨质量；c. 铰销钢材时，要用乳化液作为切削液。 四、车孔? 在车床上车孔，主要特征是零件随主轴回转，而刀具做进给运动，其加工后的孔轴心线与零件的回转轴线同轴。孔的圆度主要取决于机床主轴的回转精度，孔的纵向几何形状误差主要取决于刀具的进给方向。这种车孔方式适用于加工外圆表面与孔要求有同轴度的零件。 五、镗孔? 在镗床上镗孔，主要靠刀具回转，而零件做进给运动。这种镗孔方式，其镗杆变形对孔的纵向形状精度无影响，而工作台进给方向的偏斜或不值会使孔中心线产生形状误差。镗孔也可以在车床、铣床、数控机床上进行，其应用范围广泛，可以加工不同尺寸和精度的孔，对直径较大的孔，镗孔几乎是唯一的方法。镗孔加工精度一般可以达到IT7~IT10级，表面粗糙度Ra为~。
什么是深孔钻头加工 1、深孔 在机械制造业中，一般将孔深超过孔径10倍的圆柱孔称为深孔。深孔按孔深与孔径之比（L/D）的大小通常可分为一般深孔、中等深孔及特殊深孔3种。（1）L/D=10～20，属于一般深孔。常在钻床或车床上用接长麻花钻加工。（2）L/D=20～30，属于中等深孔。常在车床上加工。 （3）L/D=30～100，属于特殊深孔。必须使用深孔钻在深孔钻床或专用设备上加工。 2、深孔加工难点 （1）不能直接观察到切削情况。仅凭声音、看切屑、观察机床负荷、油压等参数来判断排屑与钻头磨损情况。 （2）切削热不易传出。 （3）排屑较困难，如遇切屑阻塞则会引起钻头损坏。 （4）因钻杆长、刚性差、易振动，会导致孔轴线易偏斜，影响到加工精度及生产效率。 3、深孔钻的类型、使用范围及工作原理 深孔钻按排屑方式分为外排屑和内排屑2种，外排屑有枪钻、整体合金深孔钻（可分为有冷却孔和无冷却孔2种）；内排屑又分为BTA深孔钻、喷吸钻和DF系统深孔钻3种。深孔钻的类型和使用范围如表5-4所示，其结构及工作原理如图5-10所示。 表5-4 深孔钻的常用类型及使用范围
图5-10 深孔钻结构及工作原理 a）外排屑深孔钻（枪钻） b）BTA内排屑深孔钻 c）喷吸钻 d）DF内排屑系统深孔钻 1－钻头 2－钻杆 3－工件 4－导套 5－切屑 6－进油口 7－外管 8－内管 9－喷嘴 10－引导装置 11－钻杆座 12－密封套 4、深孔加工时的注意事项 （1）深孔加工操作要点：主轴和刀具导向套、刀杆支撑套、工件支承套等中心线的同轴度应符合要求；切削液系统应畅通正常；工件的加工端面上不应有中心孔，并避免在斜面上钻孔；切屑形状应保持正常，避免生成直带状切屑；采用较高速度加工通孔，当钻头即将钻透时，应降速或停机以防损坏钻头。 （2）深孔加工切削液：深孔加工过程中会产生大量的切削热，并不易扩散，需要供给充足的切削液润滑冷却刀具。一般选用1:100的乳化液或极压乳化液，需要较高加工精度和表面质量或加工韧性材料时，选用极压乳化液或高浓度极压乳化液，切削油的运动黏度通常选用（40℃）10～20cm2/s，切削液流速为15～18m/s；加工直径较小时选用黏度低的切削油；要求精度高的深孔加工，可选用切削油配比为40%极压硫化油+40%煤油+20%氯化石蜡。切削液的压力和流量与孔径及加工方式有着密切的关系，具体参考如表5-5所示。 表5-5 深孔加工中的故障及排除措施如表5-6所示。
孔加工方法 A.目的 熟悉常见孔加工工艺 对孔加工用刀具有大概印象 了解部分新的加工方法 B.概念 实体上的空腔称作孔。可能是圆的，方的，六角的等等。这里只讨论金属切削加工的范畴内的孔加工，即通过旋转的刀具（或工件）来获得孔的方法，所以讨论的对象局限于圆孔。 可用于孔加工的通用机床设备：车床、铣床、镗床、钻床。根据加工工件的外形，所需孔的直径，公差等级，孔深（通孔或圆孔），选择合适的设备和加工方法。 C.实体开孔 1.麻花钻 Φ20以下规格可以选择莫氏柄或者直柄，Φ20以上一般均为莫氏锥柄。 直柄可以选用钻夹头来夹持，三爪钻夹头本身可以在一定范围内调节，可以适应不同规格的直柄钻头，但是夹持精度比较低。 弹簧夹头也可以用来装钻头，但是每一种规格的钻头需要相应规格的卡簧来装夹。 麻花钻材质有普通高速钢、钒高速钢、钴高速钢、粉末冶金高速钢、硬质合金等。高速钢类价格相对比较便宜，韧性好，可用于跳动比较大的场合。硬质合金切削速度快，效率高，但对装夹、冷却和断屑排屑要求很高，一般整体硬质合金装夹后跳动不能超过0.02，否则钻尖容易折断，此外对于长铁屑材料，一般要求内冷，且冷却液压力在10bar以上。 钴高速钢是介于普通高速钢钻头和整体硬质合金钻头之间的一个比较好的解决方案，由于比普通钻头硬度高，更耐磨，所以刃口更耐用，不容易折断；同
时与硬质合金钻头相比，又有很好的韧性，不需要保证严格的跳动。 PVD涂层也能提高高速钢钻头的切削速度和寿命，但是一旦重磨，涂层就不起作用。 由于普通钻头容易产生钻偏、钻斜的现象，所以很多时候需要用中心钻预钻引导孔。因为方便计算，所以一般选用90o锥角的中心钻。预钻的深度根据孔径计算，要求引导孔口部直径小于钻头直径，这样钻头的刃口先开始切削，而不是钻尖或外刃。 整体硬质合金的钻头不能使用预钻孔，因为整硬钻头均为自定心设计，预钻孔会导致孔质量下降甚至钻头损坏。 2.板钻 板钻由钢质刀体和可换刀片组成。刀片材料可以是高速钢或者硬质合金，并带有涂层。专业厂家生产的板钻一般带中心冷却孔，并且可换刀片形式比较多，有的用于钻孔，有的用于锪沉孔，也有用于锪锥孔。 板钻的效率介于高速钢钻头和机夹钻头之间，但同样需要机床的功率比较大，因此在近年来在钻孔方面逐步被机夹钻头取代。 3.机夹钻头（浅孔钻） 大批量条件下最经济最高效的孔加工方法。通常情况需要中心冷却，并却冷却压力足够大。最初称之为浅孔钻是因为其加工孔深局限于5D以内，但是刀具厂家最新的产品能够用机夹钻头加工出9D的孔。 4.铣刀螺旋插补 Φ50以上的浅孔也可以通过铣刀螺旋插补的方式获得。这种方式要求的功率和扭矩比直接选用相应型号的钻头要小很多，因此可以在小型机床上加工大直径的孔，所以在小批量的情况下能减小刀具库存。 一般选用圆刀片铣刀或高进给铣刀（见下图），刀具外径介于D/2和D之间，并选用合适长度的刀杆。刀杆分整体只和模块化，整体式刚性最好，但长度固定。模块化的刀柄可以根据需要接长，比较灵活，常见的接长系统为山特维克的Capto系统和高迈特的ABS系统。 高进给铣刀的切入角度比较小，在45度以下，形成的铁屑比较薄，所以能

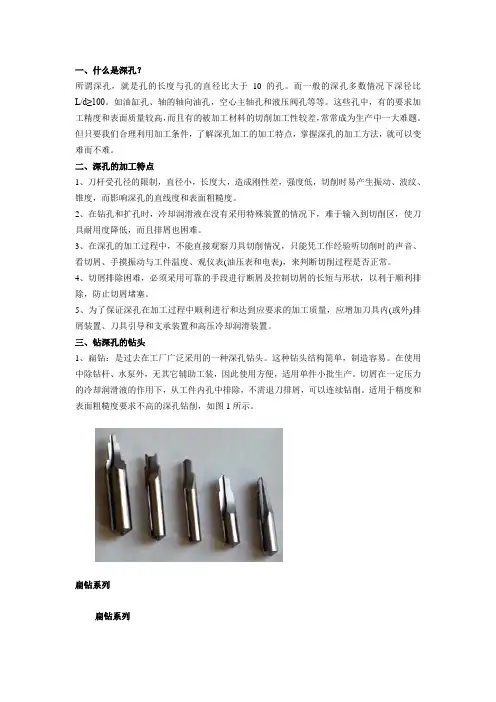

一、什么是深孔？ 所谓深孔，就是孔的长度与孔的直径比大于10的孔。而一般的深孔多数情况下深径比L/d≥100。如油缸孔、轴的轴向油孔，空心主轴孔和液压阀孔等等。这些孔中，有的要求加工精度和表面质量较高，而且有的被加工材料的切削加工性较差，常常成为生产中一大难题。但只要我们合理利用加工条件，了解深孔加工的加工特点，掌握深孔的加工方法，就可以变难而不难。 二、深孔的加工特点 1、刀杆受孔径的限制，直径小，长度大，造成刚性差，强度低，切削时易产生振动、波纹、锥度，而影响深孔的直线度和表面粗糙度。 2、在钻孔和扩孔时，冷却润滑液在没有采用特殊装置的情况下，难于输入到切削区，使刀具耐用度降低，而且排屑也困难。 3、在深孔的加工过程中，不能直接观察刀具切削情况，只能凭工作经验听切削时的声音、看切屑、手摸振动与工件温度、观仪表(油压表和电表)，来判断切削过程是否正常。 4、切屑排除困难，必须采用可靠的手段进行断屑及控制切屑的长短与形状，以利于顺利排除，防止切屑堵塞。 5、为了保证深孔在加工过程中顺利进行和达到应要求的加工质量，应增加刀具内(或外)排屑装置、刀具引导和支承装置和高压冷却润滑装置。 三、钻深孔的钻头 1、扁钻：是过去在工厂广泛采用的一种深孔钻头。这种钻头结构简单，制造容易。在使用中除钻杆、水泵外，无其它辅助工装，因此使用方便，适用单件小批生产。切屑在一定压力的冷却润滑液的作用下，从工件内孔中排除，不需退刀排屑，可以连续钻削。适用于精度和表面粗糙度要求不高的深孔钻削，如图1所示。 扁钻系列 扁钻系列
