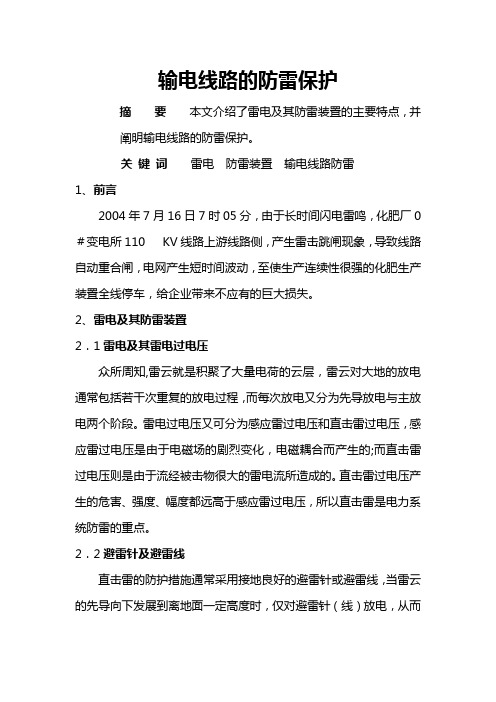

输电线路的防雷保护
摘要：不同类型的雷击，在不同的线路所产生的感应雷过电压及直击雷过电压是不同的。通过对不同输电线路的感应雷过电压及直击雷过电压分析，得出输电线路应有的耐雷水平。
关键词：电输线路，防雷，耐雷水平
abstract: different types of lightning, in different line produced by the induction lightning overvoltage and sings rem overvoltage is different. through different transmission line induction lightning overvoltage and sings rem overvoltage and analysis of the transmission line should have lightning resisting level.
key words: electric lose lines, prevents thunder, lightning resisting level
中图分类号：f407.61 文献标识码：a 文章编号
前言：据统计，电力系统雷害事故中，线路的雷害事故占很大比例。线路雷害事故引起的跳闸，影响系统的正常供电，增加维修工作量，而且雷电波还会沿线路侵入变电站。
1输电线路的防雷措施
雷击暴露在空气中的架空输电线路有4种如图1所示。分别是：雷击线路附近地面、雷击塔顶、雷击避雷线和雷击导线。根据过电压形成的过程来分，上述4种雷击情况可分两类：感应雷过电压和

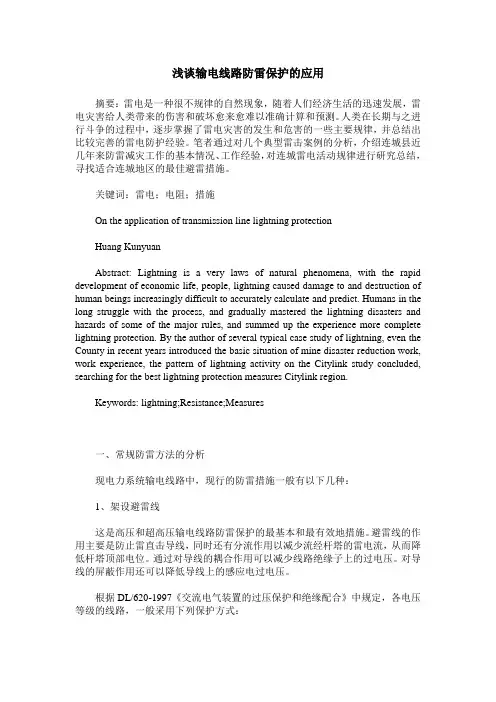

输电线路防雷技术的应用 李旭鑫 广东电网公司潮州供电局，广东潮州（521000） 摘要：近年来，由输电线路雷害引起的跳闸故障事故仍占有很高的比例，也是困扰输电线路运行维护单位的一个重要难题。因此，有必要对输电线路防雷技术的应用进行研究、探讨，减少因雷害引起输电线路跳闸次数，确保电网安全、可靠运行。 关键词：输电线路；防雷技术；应用 中图分类号：TM726文献标识码：A 文章编号：1003-5168(2012)24-0001-01 因为各种建设条件的需要，很多输电线路和输电设备在大部分情况下都是露天安装，这样一来，自然环境对这些设备的影响会相应变大。对于输电线路而言，最主要的天气影响即为雷击。而输电线路很容易因为雷击出现的强电流而受到严重的损害，从而导致电力系统无法运作。严重的情况下，还会引起火灾，造成生命财产的损失。我国由于很多地方的地形因素不同，环境因素不同，地质因素和经济因素的不同，导致需要输电线路安装的质量也不同。所以在全国范围内开展输电线路的防雷技术的研究难度比较大。 1雷电对输电线路造成的危害 从输电线路以及电网的安全考虑，雷电对输电线路的危害主要有两个方面：一、雷电通过输电线路时，能产生较高的过电压，造成继电保护动作跳闸，运行线路被切断，给经济带来巨大损失；考验电力设备的承受能力和绝缘水平，给人员、电力设备造成威胁。二、雷电会给输电线路带来巨大电流，导致雷电击中点炸毁、燃烧，导致输电导线损坏或熔断，巨大电流产生时有强大的电动力，会造成电力设备不同程度的机械损伤。 电力系统自身的修复能力不能自动恢复雷电导致带来的灾害，造成设备损坏也需要很多时间和人力物力进行检修维护。春季和夏季是雷电发生集中的季节，电力系统在这一时期中断将会带来巨大的经济损失。夜晚、环境恶劣地区的雷电天气发生性较大，也给检修带来困难。此外，运行中的输电线路更容易遭受雷击的可能性。我国每年都有较多的雷电导致停电事故发生的报道，有效的防雷可以大大减少这些事故的发生，对于减少经济损失和提高电网安全可靠运行水平具有极其重要的意义。 2雷害主要原因分析 根据相关专业人士多年的经验，对于山区线路来讲，实际高度的增加以及地形的影响，会导致绕击率较高；而对于平原，丘陵地区的线路来讲，则以反击为主。根据以上的这些特点，山区线路应尽量减小避雷线的保护角，选择较好的防雷走廊，而且，从本质上来讲，最有效的防雷措施依旧是加强绝缘。与山区线路对比，平原和丘陵地区的线路最有效的防雷措施应该是降低接地电阻。 其实导致雷击有很多原因，我们必须准确针对不同的雷害故障进行针对性的分析，再结合以上山区线路和平原、丘陵地区的线路的特点，加以分析，才能获得最好的避雷方案。 首先我们必须清楚，雷击主要是使大地感应电荷中和雷云中的异种电荷，而由雷云造成的过电压通过线路杆塔建立放电通道，导致线路绝缘击穿，这种过电压也称为大气过电压，而且这些大气过电压可以分为两种类型，一种是感应雷过电压，一种是直击雷过电压。这样，我们就可以明白接地装置的完好与雷害是有直接相关的原因的。 输电线路感应雷过电压最大可达到400KV左右，这种线路的电压尤其对35KV 及以下线路绝缘产生很大的威胁，但对于110KV及以上线路绝缘威胁很小，鉴于这一点，110kV 及以上输电线路雷击故障多由直击雷引起，而且接地装置的完好与雷害是有直接相关的原因的。不论是反击还是饶击形式的直击雷，都对线路安全运行存在着很大的隐患。在采取各种防雷措施之前，我们必须准确针对不同的雷害故障进行针对性的分析，彻底搞清楚雷击的性质，加以分析，才能获得有针对性的避雷方案。应该对雷击性质进行有效分析，才能达到很好的防雷效果。 3 输电线路防雷技术措施 我国目前采取了很多的防雷措施，这些措施的目的就是为了将雷击影响的概率降到最低，使我国电力系统安全正常有效的运行。然而对于输电线路来讲，受雷击的影响概率时却也因为各地的地形因素以及其他的原因，而各不相同。所以，我国由于很多地方的地形因素不同，环境因素不同，地质因素和经济因素的不同，导致需要输电线路安装的质量也不同。所以在全国范围内开展输电线路的防雷技术的研究难度比较大。同时防雷措施的制定还应该考虑成本，尽量使资源的利用最大化，尽量节约电力系统的投资成本，为此，除去安装必要的防雷装置以外，以下几个具体的环节必须要重视。
输电线路的防雷保护 摘要：不同类型的雷击，在不同的线路所产生的感应雷过电压及直击雷过电压是不同的。通过对不同输电线路的感应雷过电压及直击雷过电压分析，得出输电线路应有的耐雷水平。 关键词：电输线路，防雷，耐雷水平 abstract: different types of lightning, in different line produced by the induction lightning overvoltage and sings rem overvoltage is different. through different transmission line induction lightning overvoltage and sings rem overvoltage and analysis of the transmission line should have lightning resisting level. key words: electric lose lines, prevents thunder, lightning resisting level 中图分类号：f407.61 文献标识码：a 文章编号 前言：据统计，电力系统雷害事故中，线路的雷害事故占很大比例。线路雷害事故引起的跳闸，影响系统的正常供电，增加维修工作量，而且雷电波还会沿线路侵入变电站。 1输电线路的防雷措施 雷击暴露在空气中的架空输电线路有4种如图1所示。分别是：雷击线路附近地面、雷击塔顶、雷击避雷线和雷击导线。根据过电压形成的过程来分，上述4种雷击情况可分两类：感应雷过电压和
编号：SM-ZD-12767 架空输电线路防雷措施Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改

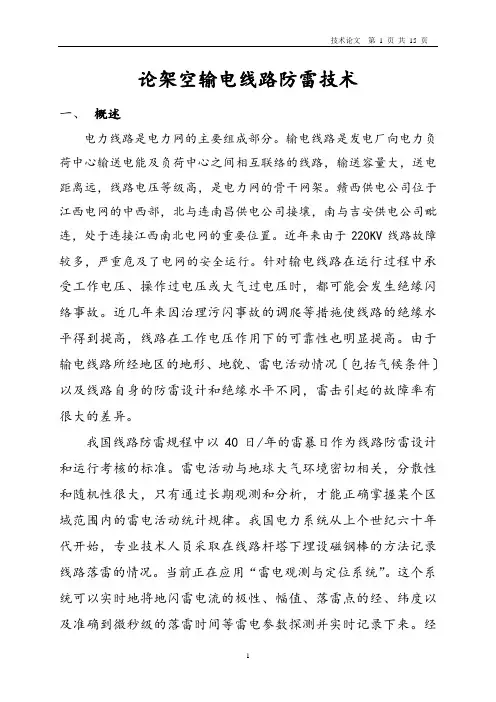

架空输电线路防雷措施 简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 架空输电线路是电力网及电力系统的重要组成部分。由于它暴露在自然之中，故极易受到外界的影响和损害，其中最主要的一个方面是雷击。架空输电线路所经之处大都为旷野或丘陵、高山，输电线路长，遭遇雷击的机率较大。 架空输电线路雷害事故的形成通常要经历这样四个阶段：输电线路受到雷电过电压的作用：输电线路发生闪络；输电线路从冲击闪络转变为稳定的工频电压；线路跳闸，供电中断。针对雷害事故形成的四个阶段，现代输电线路在采取防雷保护措施时，要做到“四道防线”，即： 1防直击，就是使输电线路不受直击雷。 2防闪络，就是使输电线路受雷后绝缘不发生闪络。 3防建弧，就是使输电线路发生闪络后不建立稳定的工频电弧。 4防停电，就是使输电线路建立工频电弧后不中断电力
https://www.doczj.com/doc/475818096.html, 输电线路防雷措施 在输电线路遭受雷击时，雷电会对输电线路造成过电压冲击，破坏输电线路的绝缘层使其出现闪络或产生涉漏电弧的现象，严重时可能会导致输电线路发生相间短路或者对地短路的故障，进而导致事故跳闸，如果不能在受到雷击的输电线路进行有效的处理措施，则会导致电力系统的供电中断，影响人们的日常生产和生活。 输电线路的防雷措施有： （1）避雷线（架空地线）：沿全线装设避雷线是目前为止110KV及其以上架空线最重要和最有效的防雷措施。35KV及以下一般不全线架设避雷器，因为其绝缘水平较低，即使增加绝缘水平仍很难防止直击雷，可以靠增加绝缘水平使线路在短时间故障情况运行，主要靠消弧线圈和自动重合闸装置。 （2）降低杆塔接地电阻：这是提高线路耐雷水平和减少反击概率的主要措施，措施有采用多根放射状水平接地体、降阻模块等。反击是当雷电击到避雷针时，雷电流经过接地装置通入大地。若接地装置的接地电阻过大，它通过雷电流时电位将升的很高，作用在线路或设备的绝缘体，可使绝缘发生击穿。接地导体由于地电位升高可以反过来向带电导体放电的这种现象叫“雷电反击”。
https://www.doczj.com/doc/475818096.html, （3）加强线路的绝缘：如增加绝缘子的片数、改用大爬距悬式绝缘子、增大塔头空气距离。在实施上有很大的难度，一般为提高线路的耐雷水平，均优先采用降低杆塔接地电阻的方法。 （4）耦合地线：在导线的下方加装一条耦合地线，具有一定的分流作用和增大导地线之间的耦合系数，可提高线路的耐雷水平和降低雷击跳闸率。（5）消弧线圈：能使雷电过电压所引起的单相对地冲击闪络不转变为稳定的工频电弧，即大大减少建弧率和断路器的跳闸次数。 （6）避雷器：不作密集安装，仅用作线路上雷电过电压特别大或绝缘薄弱的防雷保护。能免除线路的冲击闪络，使建弧率降为零。 （7）不平和绝缘：为了避免线路落雷时双回路同事闪络跳闸而造成的完全停电的严重局面，当采用通常的防雷措施都不能满足要求时，在雷击线路时绝缘水平较低的线路首先跳闸，保护了其他线路。 （8）自动重合闸：由于线路绝缘具有恢复功能，大多数雷击造成的冲击闪络和工频电弧在线路跳闸后能迅速去电离，线路绝缘不会发生永久性的损坏和劣化，自动重合闸的效果很好。
YF-ED-J3782 可按资料类型定义编号 架空输电线路防雷措施实 用版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿） 二零XX年XX月XX日
架空输电线路防雷措施实用版 提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。下载后可以对文件进行定制修改，请根据实际需要调整使用。 架空输电线路是电力网及电力系统的重要组成部分。由于它暴露在自然之中，故极易受到外界的影响和损害，其中最主要的一个方面是雷击。架空输电线路所经之处大都为旷野或丘陵、高山，输电线路长，遭遇雷击的机率较大。 架空输电线路雷害事故的形成通常要经历这样四个阶段：输电线路受到雷电过电压的作用：输电线路发生闪络；输电线路从冲击闪络转变为稳定的工频电压；线路跳闸，供电中断。针对雷害事故形成的四个阶段，现代输电
线路在采取防雷保护措施时，要做到“四道防线”，即： 1防直击，就是使输电线路不受直击雷。 2防闪络，就是使输电线路受雷后绝缘不发生闪络。 3防建弧，就是使输电线路发生闪络后不建立稳定的工频电弧。 4防停电，就是使输电线路建立工频电弧后不中断电力供应。 架空输电线路防雷的具体措施 现对生产运行部门常用的架空输电线路防雷改进措施简述如下： 1架设避雷线 架设避雷线是输电线路防雷保护的最基本和最有效的措施。避雷线的主要作用是防止雷

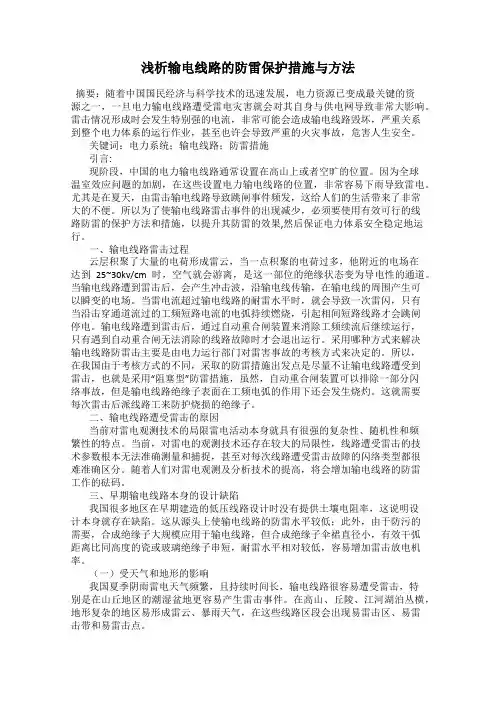

输电线路的防雷保护 摘要：在我国输电线路由于防雷与接地措施不到位，引发的输电线路跳闸的情 况时有发生，对电网安全稳定运行造成重大影响，给地区经济社会的稳定发展带 来了不利，因此，加强输电线路的防雷接地的研究是非常必要的。本文分析了雷 电对输电线路的影响，总结探讨了输电线路的防雷接地常见措施。 关键词：输电线路；防雷；接地 引言： 随着我国经济社会的快速发展，电力企业按照十三五期间要求，贯彻落实“创新、协调、绿色、开放、共享”发展理念，全球能源互联网互通互联，逐步建成网架坚强、安全高效、绿色低碳、友好互动的现代化大电网的实际要求，输电线路 规模的越来越大。然而，在室外架设的输电线路很容易受到自然环境的影响。其中，雷电是影响输电线路的安全运行重要因素之一。因此，加强输电线路防雷接 地措施的落实，是保证电网持续、可靠供电的重要环节。 1 雷电对输电线路的危害 雷电对输电线路的危害主要表现在以下几方面：一是，输电线路中由于雷电 自身的高热效应带来的危害。雷电遇到输电线路时，由于高热效应的原因，被电 流击中的部位会产生高热能，有可能会使线路燃烧或者融化；二是电磁场的危害。由于雷电形成时会有电磁效应，当雷电击中线路时，雷击部位在电磁效应下形成 电磁场，从而使电流量瞬间增大，有可能使线路高温燃烧。三是，雷电所发出的 电波危害。电波也是雷电附带的一种现象，它经常会干扰防雷装置的正常工作， 使其无法有效发挥防雷功能，变为放电器反击输电线路。四是，雷电产生的过电 压的危害。输电线路上出现的大气过电压有两种：一种是雷击于输电线路引起的，称为直击雷过电压；另一种是雷击线路附近地面而引起的，由于电磁感应所引起的，称为感应雷过电压。雷电仍可能绕过避雷线的保护范围而击于导线（绕击）；雷击杆塔或避雷线强大的雷电流通过杆塔及接地电阻，使杆塔和避雷线的电位突 然升高，杆塔与导线的电位差超过线路绝缘子闪络电压时绝缘子发生闪络，导线 上出现很高的电压。称由于过电压引起绝缘子闪络，导线对地短路，雷电过电压 持续时间短（几十μs），继电保护装置来不及动作，但工频续流沿放电通道继续 放电，在形成稳定燃烧的电弧后，则继电保护装置将使断路器跳闸。导线上形成 的雷电过电压波，最终将侵入变电站，经复杂的折反射后，在电气设备上出现很 高的过电压，危及设备绝缘，造成事故。输电线路防雷性能的优劣主要由耐雷水 平及雷击跳闸率来衡量。 2 输电线路的防雷接地措施 2.1 提升绝缘性能 由于地理条件的差异，在一些地区，塔杆之间的跨度较大，这在无形当中就 加大了塔杆落雷的机会。在雷击时，电位高电压大，受绕击的概率大。在高塔杆 上增加绝缘子串，加强线路的绝缘可以有效地进行防护。通常采用并联间隙绝缘子，在雷击闪络时绝缘子和电弧的表面最好不要直接接触，防止操作过电压超过 了保护间隙的承受范围而产生事故。使用并联间隙绝缘子，能够使并联间隙先放电，将雷电导入地面，绝缘子串和线路都不会受到损坏。此外，可以直接使用肉 眼观测并联间隙绝缘子，这样维护起来也比较便利。此外，也可以使用差异绝缘法，在同一个塔杆上面的三相绝缘性能是不同的，最下面的绝缘子比上面的多， 这样，在出现了雷击时，导线的绝缘体会最先穿透，雷电会沿着塔杆进入到地面，

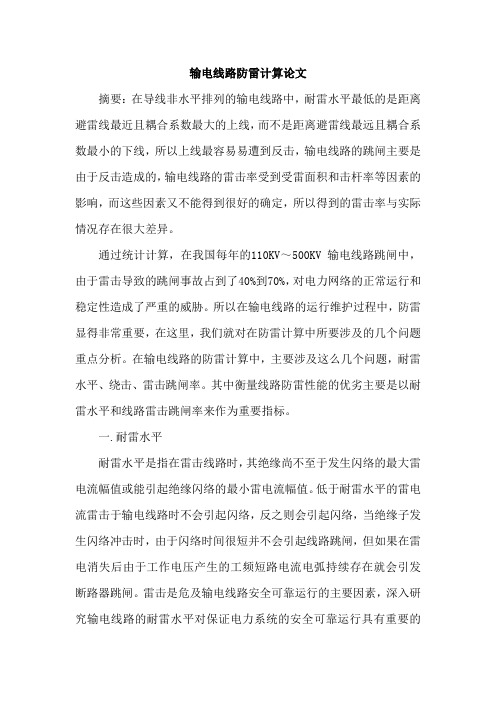

第九章输电线路的防雷保护 本章要求： 输电线路的感应过电压：雷击大地和雷击杆塔时导线上感应过电压的计算 输电线路上的直击雷过电压和耐雷水平 建弧率及雷击跳闸率的计算。 输电线路防雷措施及作用分析 由于输电线路长度大，分布面广，地处旷野，易受到雷击。输电线路上出现的大气过电压有两种：一种是雷击于输电线路引起的，称为直击雷过电压； （1）雷直击导线，无避雷线的线路最易发生，但即使有避雷线，雷电仍可能绕过避雷线的保护范围而击于导线（绕击）。 （2）雷击杆塔或避雷线强大的雷电流通过杆塔及接地电阻，使杆塔和避雷线的电位突然升高，杆塔与导线的电位差超过线路绝缘子闪络电压时绝缘子发生闪络，导线上出现很高的电压。这种杆塔电位升高，反过来对导线放电，称为反击。 另一种是雷击线路附近地面而引起的，由于电磁感应所引起的，称为感应雷过电压。（3）雷击输电线路附近大地：当雷击导线水平距离65m以外的大地时(更近的落雷由于线路的引雷作用而击于线路)，由于空间电磁场的急剧变化，在导线上感应出的过电压，称为感应雷过电压。 感应雷过电压的危害： （3-1）引起线路跳闸，影响正常供电 由于过电压引起绝缘子闪络，导线对地短路，雷电过电压持续时间短（几十μs），继电保护装置来不及动作，但工频续流沿放电通道继续放电，在形成稳定燃烧的电弧后，则继电保护装置将使断路器跳闸，影响正常送电。 （3-2）雷电波侵入变电站 导线上形成的雷电过电压波，最终将侵入变电站，经复杂的折反射后，在电气设备上出现很高的过电压，危及设备绝缘，造成事故。 输电线路防雷性能的优劣主要由耐雷水平及雷击跳闸率来衡量。 耐雷水平：雷击线路时线路绝缘不发生冲击闪络的最大雷电流的幅值，单位为KA。线路的耐雷水平越高，线路绝缘发生冲击闪络的机会就越小。 雷击跳闸率：每100km线路每年有雷击所引起的跳闸次数。是衡量线路防雷性能的综合指标。 线路防雷问题是一个综合的技术经济问题，在确定线路的具体防雷措施时，应根据线路的电压等级、负荷性质、系统运行方式、雷电活动的强弱、地形地貌的特点和土壤电阻率的高低等条件，特别要结合当地原有线路的运行经验通过技术经济比较来确定。
输电线路的防雷措施 摘要 35kV线路是我国配电网的重要线路，直接向广大用户分配电能，配电线路由于本身所具有的特点，耐雷水平普遍不高，一旦发生雷击，容易导致线路元件损坏甚至整条线路跳闸的恶性事故发生，因此针对35kV配网线路的特点，通过系统的分析研究，提出完善的35kV 配电线路防雷措施，对提高电网的供电可靠性有重要意义。 为了系统的提出35kV线路防雷保护措施方案，本文根据一条 35kV线路的多年防雷运行资料以及对整体线路的进线段杆塔接地电阻值、变电站单相接地电容电流等数据的调研;同时结合实验室对 35kV线路绝缘子冲击放电试验数据等，确定35kV线路雷击跳闸率高的主要原因。通过对事故原因的理论分析与计算机仿真手段的结合，提出了35kV配电网线路防雷保护措施如下: 1.在易击段装设防雷保护间隙，并通过实验室试验以及理论分析验证这种间隙距离能够有效保护绝缘子; 2.在进线段终端杆架设有间隙型线路避雷器提高进线段线路的耐雷水平，经过仿真分析可大大降低线路雷击跳闸率。 3 . 35kV线路需装设自动重合闸来弥补断路器误动、线路瞬时性故障引起的停电事故;4.必须确使进线段杆塔接地电阻小于10S2; 5.且由于变电站单向接地电容电流大于1 1 .4A，需要采取中性点经消弧线圈接地的运行方式; 6.针对某些35kV线路的特殊情况，应当考虑全线架设避雷线。 35kV配电网线路防雷保护是一个系统的工程，通常需要从线路本身所处的地形、地貌、雷击易击点、线路本身的防雷保护措施以及自身的运行管理的方式入手，才能最终降低雷击对配网线路所造成的危害，提高配网的供电可靠性，从而保证电力系统的安全稳定运行。
10kV架空配电线路防雷措施 摘要：针对10KV架空配电线路常发生雷击断线事故，从而进行防范措施探讨，以求提高10KV 配电网安全运行水平。目前10KV架空配电线路上，现在都已广泛地应用了绝缘导线。可以说，配电网架空导线的绝缘化，已是一项成熟的技术。 但是，绝缘导线在应用过程中，也出现了一些新的问题。其中，最为突出的问题，是遭受雷击时，容易发生断线事故。据有关资料的统计，南昌经开区2008至2009年两年内，一个30平方公里的供电区域内，雷击断线事故与雷击跳闸事故约为35次，直接损失电量约为30万千瓦时，严重降低了供电可靠性，给社会带来了不良的效果。这两年里雷击断线事故率占76.2%。 以上一些统计资料表明：雷击断线事故，是应用绝缘导线中最突出的一个严重问题，这引起我们的广泛注意，并积极开展对等试验研究工作，并找到许多有效的防范措施。 一、雷击断线与跳闸机理 1电弧放电规律 ①电网雷电过电压闪络，亦即大气压或高于大气压中大电流放电，为电弧放电形式。 ②雷电过电压闪络时，瞬间电弧电流很大、但时间很短。 ③当雷电过电压闪络，特别是在两相或三相（不一定是在同一电杆上）之间闪络而形成金属性短路通道，引起数千安培工频续流，电弧能量将骤增。 2 架空绝缘导线断线 当雷击架空绝缘线路产生巨大雷电过电压，当它超过导线绝缘层的耐压水平时（一般大于139KV）就会沿导线寻找电场最薄弱点将导线的绝缘层击穿（通常在绝缘子两端30公分范围内），形成针孔大小的击穿点，然后对绝缘子沿面放电形成闪络，最后工频电弧向绝缘子根部的金属发展后形成金属性短路通道，工频电弧固定在一点燃烧后熔断导线。 3 架空裸导线的断线率低但跳闸事故频繁 当雷击架空裸导线产生巨大雷电过电压时，就会沿导线寻找电场最薄弱点的绝缘子沿面放电形成闪络，最后工频电弧向绝缘子根部的金属发展后形成金属性短路通道，引发线路跳闸事故。由于接续的工频短路电流电弧在电磁力的作用下沿着导线向背离电源方向移动，一般不会烧断导线。
