淋雨试验箱基本知识
1、样品防水等级
淋雨试验箱有保护层的产品或部件表面,不允许有起泡、剥落、起皱等现象;
试验样品带电部件或绝缘部件不允许有微量水存在;
做完防水试验后,样品应尽可能保持原样位置进行绝缘强度检验,应符合产品技术条件的电气性能规定,并可以点亮;
打开防水结构,样品防水等级为IPX1～IPX6等级,内部不允许有积水,水密样品和加压水密样品内的任何部位不允许有微量水存在。如外壳有排水孔,应通过观察证明进水不会积累,且能排出而不损坏样品安全性能。
2、淋雨试验箱IPX1～IPX6等级
(1)IPX1滴水测试
方法名称：垂直滴水试验
试验设备：滴水试验装置及其试验方法
试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm
试验条件：滴水量为1.0+0.5mm/min试验持续：10min
(2)IPX2滴水测试
方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法
试样放置：使试样的一个与垂线成15°角，样品顶部至滴水口的距离不大于20mm，每试完一个面后，换另一个面，共四次
试验条件：滴水量为3.0+0.5mm/min试验持续：4*2.5min共10min
(3)IPX3淋雨测试
方法名称：淋雨试验a.摆管式淋水试验
试验设备：摆管式淋水溅水试验
试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。试验条件：水流量近摆管的喷水也数计算，每也为0.07L/min。淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。挥管沿垂线两边各摆动60°，共120°。每次摆动(2×120°)约4s。试验压力：400kPa
试验时间：连续淋水10min;试验5min后样品旋转90°
3、喷头式淋水试验：
试验设备：手持式淋水溅试验装置，
试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min
试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积),最少5min。(4)IPX4淋雨测试
试验名称：加压摆管淋雨试验试验设备：摆管式淋雨试验
试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于20mm，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算，每孔为0.6±0.5L/min。喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°，共约360°。每次摆动(2×360°)约12s。试验压力：400kPa
试验时间：试验5min后样品旋转90°
4、喷头式溅水试验：
试验设备：手持式淋水溅水试验装置
试样放置：设备上安装带平衡重物的挡板应拆去，使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间
试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min
试验时间：即按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少5min。
(5)IPX5 喷水测试
方法名称：喷水试验
试验设备：喷嘴的喷水口内径为6.3mm
试验条件：使试验样品至喷水口相距为2.5~3m，水流量为12.5L/min(750L/h);
试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少3min。(6)IPX6喷水测试
方法名称：强烈喷水试验;
试验设备：喷嘴的喷水口内径为12.5mm;
试验条件：使试验样品至喷水口相距为2.5~3m，水流量为100L/min(6000L/h);试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少3min。
(7)IPX9高压喷射测试
方法名称：高压喷射试验
试验设备：喷嘴的喷水口内径为12.5mm;
试验条件：喷水角度：0°,30°,60°,90°(4个位置);喷水孔数：4个;样品台转速：5±1r.p.m;距离为100~150mm，每个位置30秒;流量为14~16L/min，喷水压为8000~10000kPa，水温要求80±5℃试验时间：每个位置30秒×4共120秒。
5、淋雨试验箱水的温度：
一般情况下，较大降雨强度出现在温度较高的夏季，但由于降雨时，雨水能调节温度，因而降到地面的雨水温度不会太高，根据标准试验条件进行试验时，则对水的温度可不必进行控制，但水的温度应尽量接近被试产品的温度，以减少被试产品内部产生冷凝水的可能。一般试验用水的温度应为15℃±10℃。
6、淋雨试验箱控制制仪采用智能数显显示：
箱门中间设有大面积观察窗加手动雨刮装置，可以方便在试验过程中清晰地看到试件的试验情况。设备的主要控制仪采用智能数显控制仪，该设备主要控制仪采用智能数显温度控制仪，人性化设计的操作方法，易学易用，并且不同功能档次的仪表操作相互兼容。输入采用数字校正系统，内置常用热电偶和热电阻非线性校正表格，测量精确稳定。具备位式调节和AI 人工智能调节功能，多种报警模式。设备具有定时功能。设备加热采用不锈钢翅片加热管。整个设备的吹尘周期、振动周期均可调，并配有总试验的定时器。
修订史
1 目的 为规范恒温恒湿试验箱的操作，预防和减少故障发生，提高设备的使用寿命。 2 适用范围 本规程仅适用于公司现有SM-80L-2P型恒温恒湿试验箱。 3 操作指导 3.1测试条件 50～300℃ 3.2 试验所需的温度、时间设定 3.2.1 按下机器的电源开关，机箱电源开关处灯亮起； 3.2.2 在控制器上按下设置键“SET”，进行温度设定，“SV”为温度设定数值显示，“PV”显示的数值则为箱内实际温度； 3.2.3 设定好温度时，要将超温保护开关打开，将指示针转到设定温度数值+10处，也就是比设定温度高 出10℃（箱内温度高于设定温度时，超温保护进行安全报警）。
3.2.4 在计时器上进行时间设定，前两格为小时，后两格为分钟； 3.2.5 设定好温度和时间后，按下计时开关，机器开始升温； 3.2.6 机器升温到设定值后开始进行运作。 3.3进行试验 1 打开试验箱门，把所需物品放入箱内，关好箱门； 2 开始设定试验所需的时间和温度，按温度和时间设定要求操作。 3 试验结束时，打开机箱门，戴耐高温手套拿出试验物品，取完物品后关闭机箱门。 3 试验结束后，按下电源开关机器停止运行。 5 确认试验样品，将试验结果记录在《产品信赖性试验报告》中。 3.4 运行过程中注意事项： 1 高温试验时，除非有绝对必要，否则不要打开箱门，因有可能被高温的液体烫伤。 2 高温测试完后打开箱门的瞬间，人不能正面对着箱门，因有可能高温会灼伤。 3 试验时机器要安全接地，以免产生静电感应。 3 绝对不能测试爆炸性、可燃性及高腐蚀性物质。
5 高温测试实验完成后需戴高温手套方可取试验品。 6 机器出现警报，立即按下紧急按钮。 7 若需移动机器，必须保证切断电源。 8 生手以及非相关人员禁止操作机器。 4 相关文件 无 5 相关记录 【点检表】 【保养记录】 【设备使用情况记录】 【产品信赖性试验报告】
干燥箱和恒温箱使用方法和注意事项 干燥箱用于物品的干燥和干热灭菌，恒温箱用于微生物和生物材料的培养。这两种仪器的结构和使用方法相似，干燥箱的使用温度范围为50~250℃，常用鼓风式电热以加速升温。恒温箱的最高工作温度为60℃。 1．使用方法 （1）将温度计插入座内（在箱顶放气调节器中部）。 （2）把电源插头插入电源插座。 （3）将电热丝分组开头转到1或2位置上（视所需温度而定），此时可开启鼓风机促使热空气对流。电热丝分组开头开启后，红色指示灯亮。 （4）注意观察温度计。当温度计温度将要达到需要温度时，调节自动控温旋钮，使绿色指示灯正好发亮，十分钟后再观察温度计和指示灯，如果温度计上所指温度超过需要，而红色指示灯仍亮，则将自动控温旋钮略向反时针方向旋转，直调到温度恒定在要求的温度上，指示灯轮番显示红色和绿色为止。自动恒温器旋钮在箱体正面左上方。它的刻度板不能做为温度标准指示，只能做为调节用的标记。 （5）在恒温过程中，如不需要三组电热丝同时发热时，可仅开启一组电热丝。开启组数越多，温度上升越快。 （6）工作一定时间后，可开启顶部中央的放气调节器将潮气排出，也可以开启鼓风机。 （7）使用完毕后将电热丝分组开关全部关闭，并将自动恒温器的旋钮沿反时针方向旋至零位。 （8）将电源插头拔下。 2．注意事项 （1）使用前检查电源，要有良好地线。 （2）干燥箱无防爆设备，切勿将易燃物品及挥发性物品放箱内加热。箱体附近不可放置易燃物品。 （3）箱内应保持清洁，放物网不得有锈，否则影响玻璃器皿洁度。 （4）使用时应定时监看，以免温度升降影响使用效果或发生事故。 （5）鼓风机的电动机轴承应每半年加油一次。 （6）切勿拧动箱内感温器，放物品时也要避免碰撞感温器，否则温度不稳定。 （7）检修时应切断电源。 盐雾试验箱的适用标准 盐雾试验箱适用国家标准（CNS 3627、 3385、 4159、7669、 8886、JIS D0201、 H8502、H8610、K5400、Z2371、ISO 3768、 3769、 3770、ASTM 8117、B268）。 盐雾试验箱的使用条件： 一、环境条件 1、温度：15度－－35度； 2、相对湿度：不大于85%； 3、大气压：86－－106kPa; 4、周围无强烈振动； 5、无阳光直接照射或其他冷热源直接辐射； 6、周围无强烈气流；当周围空气需强流动时，气流不应直接吹到箱体上；
军标砂尘试验箱使用条件 一、设备特点： 随着现代工业技术的迅速发展，电工、电子产品的应用领域日益广阔，所经受的环境条件也愈来愈复杂多样。只有合理地规定产品的环境条件，正确地选择产品的环境防护措施，才能保证产品在储存运输中免遭损坏，在使用过程中安全可靠。因而，电工、电子产品进行人工模拟环境试验是保证其高质量所必不可少的重要环节。人工模拟环境试验是实际环境影响的科学概括，具有典型化、规范化、使用方便、便于比较等特点。环境条件的多样化和环境试验的重要性也对环境试验设备提出了更严格的要求。 二、设备结构： 1.本砂尘试验设备选用优质材料加工成型，外壳表面及门外壁材料采用优质钢板，表面静电彩色喷塑处理，美观，平整。颜色搭配协调，圆弧型设计，线条流畅自然。 2.内胆材料选用优质不锈钢板，设计成在工作时是一个密闭，可安置试样进行外壳密封试验的空间。室内的样品架及其它附件配件均为不锈钢板制作，设计合理，经久耐用。 3.箱门上设置有一个超大观察窗，箱内有照明装置，试验时可以清楚地观察室内试验的状况，试样清晰可见。箱门采用双层硅胶密封条，密封严密，开关方便。箱内特别设计有安置样品的装置。 4.砂尘试验设备有载灰尘垂直循环的气流，滑石粉作为粉尘。粉尘经漏斗底部的风机吹入循环风道，之后被设备上部的出风口导风板均匀扩散，借助循环气流使粉尘能均匀的悬浮在试验箱内,滑石粉的用量按每立方米试验箱内体积2kg，使用次数不超过20次。驱动粉尘的不锈钢叶轮、出风口导风板。 5.设备的底部有可更换灰尘的装置，可以很方便地将使用过的灰尘100％地更换。 6.为了保证粉尘不粘在箱壁上和凝结，安装了一套特殊的装置，装置可以保证粉尘不粘在箱壁上和凝结，该装置工作时间可调，并可自动交替进行工作。 7.设备在符合国家标准的前提下，各方面性能都稳定的基础上更具备实用性和便于控制。并且，该设备具有容易安装、操作简单，基本上不需要日常维护等特点。 8.目前能进行砂尘试验的实验室有环境可靠性与电磁兼容试务中心，航天环境可靠性试验与检测中心等。 三、控制系统： 主控制器采用PLC可编程控制，液晶显示屏，采用全中文显示，可显示年、月、日、时间、工作时间等。可分别对吹尘风机、粉尘振动和总试验时间进行控制；此控制器具备下述多种任意设定控制功能： a.吹尘时间（停、吹）:连续、周期吹尘任意选择时间设定; b.振击时间:振动和停止振动时间自动交替进行； c.预设试验时间:试验时间最大为99小时59分； d.通电：断——通——断； 控制系统配备施耐德执行元器件； 具有定时加热控制； 加热系统：循环风道中装有加热器加温灰尘，避免灰尘凝结，管道包箍式云母片加热圈热量安全稳定；
文件编号 浙江力拓新电气有限公司 版本：A 修订状态：0 LTOX-PZ-YW-02-01-01 盐雾试验箱作业指导书 共2页，第1页 一、 目的： 为了确保使用者正确的使用以及保养此仪器,以便測得正确数据并維持本仪器的寿命. 二、 范围： 品质部检验員. 三、 操作程序： 1. 盐雾试验箱组合: 2. 作业前准备: 2.1.试验室温度设定：35° 2.2.饱和空气桶温度设定：47° 2. 3. 试验机内氯化钠溶液是否足够。 2. 4. 将试样放置在支架。 2. 5. 检视试验槽内必须洁净。 编制/日期: 审核/日期: 批准/日期: 饱和桶 加水管 排雾管 排水管 饱和桶水位计 调压阀 盐水箱 总电源开关 电源 开关 喷雾 开关 周期喷雾开关 周期 计时器 计时器 实验室温度设定 实验室温度显示 压力表 饱和桶温度设定 饱和桶实际温度显示 试验室盖 操作面板 隔水槽
文件编号浙江力拓新电气有限公司版本：A修订状态：0 LTOX-PZ-QC-02-01-01盐雾试验箱作业指导书共2页，第2页 2.6. 检视水槽水位。 2.7. 检视补充液。 3.作业内容: 3.1.测试报告格式依客户要求。 3.2.设定喷雾试验时间。 3.3. 按入电源开关，键灯亮起。 3.4. 按入时间开关，键灯亮起。 3.5. 按入喷雾开关，键灯亮起。 3.6. 操作功能开始执行。 3.7. 调整压缩空气压力为1㎏f/c㎡。 3.8. 操作时间结束时，按下除雾开关，键灯亮起。 3.9. 三分钟后掀开试验槽顶盖，取出试样。 3.10.全部键按出，关闭电源。 3.11.操作期间必须每日检视执行功能，并作成记录. 四、判定： 1.试验周期与判定标准： 零件材料镀覆种类试验持续时间(h) 合格要求(主要表面) 碳钢 锌24 无白色或灰黑腐蚀剂镉96 铜+镍+铬64 铜及铜合金镍+铬96 无棕锈 镍48 无浅绿色或灰色腐蚀物锡48 无灰黑色腐蚀物 银24 无铜绿 铝和铝合金阳极氧化64 无白色腐蚀物 2.试验观察时间为4H一次. 3.以上试验要求按照GB/T10125-1997（NSS）标准执行. 五、注意事项： 1.请依指示之电压安装。 2.禁止安置在高温及有震动的场所。
淋雨试验箱基本知识 1、样品防水等级 淋雨试验箱有保护层的产品或部件表面,不允许有起泡、剥落、起皱等现象; 试验样品带电部件或绝缘部件不允许有微量水存在; 做完防水试验后,样品应尽可能保持原样位置进行绝缘强度检验,应符合产品技术条件的电气性能规定,并可以点亮; 打开防水结构,样品防水等级为IPX1～IPX6等级,内部不允许有积水,水密样品和加压水密样品内的任何部位不允许有微量水存在。如外壳有排水孔,应通过观察证明进水不会积累,且能排出而不损坏样品安全性能。 2、淋雨试验箱IPX1～IPX6等级 (1)IPX1滴水测试 方法名称：垂直滴水试验 试验设备：滴水试验装置及其试验方法 试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm 试验条件：滴水量为1.0+0.5mm/min试验持续：10min (2)IPX2滴水测试 方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法 试样放置：使试样的一个与垂线成15°角，样品顶部至滴水口的距离不大于20mm，每试完一个面后，换另一个面，共四次 试验条件：滴水量为3.0+0.5mm/min试验持续：4*2.5min共10min
(3)IPX3淋雨测试 方法名称：淋雨试验a.摆管式淋水试验 试验设备：摆管式淋水溅水试验 试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。试验条件：水流量近摆管的喷水也数计算，每也为0.07L/min。淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。挥管沿垂线两边各摆动60°，共120°。每次摆动(2×120°)约4s。试验压力：400kPa 试验时间：连续淋水10min;试验5min后样品旋转90° 3、喷头式淋水试验： 试验设备：手持式淋水溅试验装置， 试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min 试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积),最少5min。(4)IPX4淋雨测试 试验名称：加压摆管淋雨试验试验设备：摆管式淋雨试验 试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于20mm，样品台不旋转。 试验条件：水流量按摆管的喷水孔数计算，每孔为0.6±0.5L/min。喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°，共约360°。每次摆动(2×360°)约12s。试验压力：400kPa 试验时间：试验5min后样品旋转90° 4、喷头式溅水试验： 试验设备：手持式淋水溅水试验装置 试样放置：设备上安装带平衡重物的挡板应拆去，使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间 试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min 试验时间：即按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少5min。 (5)IPX5 喷水测试 方法名称：喷水试验 试验设备：喷嘴的喷水口内径为6.3mm 试验条件：使试验样品至喷水口相距为2.5~3m，水流量为12.5L/min(750L/h);
可程式淋雨试验箱的技术性能讲解 可程式淋雨试验箱本机概述： 本设备适用于各种汽车零部件和电子电器等工业电子产品的防雨尘及浸沙水的试验，汽车零部件包括有车灯、门锁、电气、仪表、防尘套、电子家用电器等系统的全密封稳定性的测试，将被测试物品安装或放置在半圆型弯曲管的中心位置并使被溅样品的底部与摆动轴线处于一水平位置，在试验期间样品转绕其中心线旋转。 二：主要参数： 1、工作室尺寸（mm）：（600×600×600)(宽×深×高) 2、喷头材质：SUS304 不锈钢材料； 3、喷水孔直径：￠0.4mm 4、喷水孔间距: 50mm；
5、喷水管管径: φ16mm； 6、喷水环半径: R275mm； 7、摆动夹角可调：120 度（IPX3）、180 度（IPX4）。 8、水压bar：按规定水流量可调节 9、测试产品距离:100mm～600mm； 10、载物台转动速度可调（0.7-5 转/ min） 11、流量： 1-7L/min； 12、气流速度 1.0m/s (水流速度可调) 13、压力表：1 只，淋雨水压约80-100KPa 14、试验时间：0-999min 可调控制 15、摆管摆角幅度: ±45°、±60°、±90°、±180°（可调）； 16、试验完成后可自动排除水管内积水。 17、摆管采用伺服电机驱动，精度高，时间及摆幅准确无误。 18、供水管道：设备供水采用PPR管根据箱体分配布置，由设备控制系统柜控制。 加热方式：采用不锈钢加热管，浅水盘表面蒸发； 19、箱体内喷淋周期可调，箱门设有观察窗，可观察箱内试样状态。视窗刮雨器，防爆窗。
三：适用范围 1、淋雨试验箱是一种人工模拟淋雨的试验箱，众所周知所有处于大气压环境中的元器件及设备，无论是工作状态还是贮存状态，都会不同程度受到各种水（含杂质）的影响，其中淋雨最近见，进行淋雨试验是防止这些设备在经过雨水渗透和淋雨时或之后的工作效能改变程度。 2、本试验箱性能指标满足GB/T10485《汽车和挂车外部装置、汽车和挂车外部照明和信号装置基本环境试验、工业电子产品基本环境试验》以及JIS、MIL等相关的试验标准。ISO 20653-2006、GB-4208-9 3、GB2423.37-89La、GB4208-93、DIN40050.5K, 符合IEC60529，GB7000.1等标准等相对应的国家标准的淋雨测试。 四：淋浴循环系统 1、淋浴喷头采用高级不锈刚制成，均匀分布在淋浴试验箱顶部采用气雾状喷淋；大雨量喷头分布在试验箱四周，喷淋方向为可调式。大小喷 淋切换通过切换电磁阀控制改变水路。大小雨量喷淋管路均有流量计显示雨量大小。 2、采用原装进口变频器，显示当前速度和设定速度，转盘转速可调 五：注意事项 1．如长期不做试验时，应将水箱中的试验水排出，保持试验箱的清洁。 2．管道调速器、试验时间、淋雨时间、转台调速器、电源开关、淋雨开关、转盘开关、摆杆开关。
高温试验箱 期间核查作业指导书 1. 目的 确保高温试验箱的准确性和稳定性，能够满足实验室正常使用的各项要求。 2.范围 本操作规程适用于Espec SEG-041H 高温试验箱进行期间核查及相关工作。 3.参考资料 JFF 1101-2019 《环境试验设备温度、湿度参数校准规程》 Espec SEG-041H 《高温试验箱技术说明书》 4.期间核查的环境条件要求 4.1温度：15℃ ~ 35℃； 4.2湿度：≤85%RH； 4.3气压： 80kPa ~ 106kPa； 4.4 使用已校准且在有效期内的温度数据采集仪； 4.5 高温试验箱周围应无强烈振动及腐蚀性气体存在，应避免其他冷、热源影响。实际工作中，环境条件还应满足测量标准器正常使用的要求。
5. 技术要求 6. 期间核查频率 建议每三个月核查一次或根据实际使用情况进行调整。 7. 期间核查方法 7.1. 测量点位置： 传感器布放位置为设备校准时的测量点，应布置在设备工作空间的3个不同层面上，称上、中、下3层，中层为通过工作空间几何中心的平行于底面的校准工作面，各布点位置与设备内壁的距离为各边长的1/10，遇风道时，此距离可加大，但不应超过500mm。如果设备带有样品架或样品车时，下层测量点可布放在样品架或样品车上方10mm处。
7.2. 传感器布点位置： 上层中层下层 6.1 设备容积小于等于2m 3布点示意图 7.3. 将高温试验箱设定到期间核查温度，开启运行。高温试验箱达到稳定状态后开始记录各测量点温度，每间隔2min读取并记录一次数据采集器各通道显示温度, 30min内共记录16组数据。 7.4. 数据处理：计算测量结果的平均值与仪器显示平均值相比较；按记录表要求填写数据，并与5.1环境试验设备温度、湿度技术要求相比对。 7.5. 判定高温试验箱是否合格，如合格则填写在《设备期间核查记录表》上；如不合格，则做好设备相应标志，停止使用并及时维修。 8. 相关表格 《设备期间核查记录表》 9. 注意事项 9.1. 在读取数值时，一定要等到数值稳定后读取； 9.2. 在对温度数据采集仪的通道进行布点要按照 6.1 的布局分上、中、下层进行布置； 9.3. 可根据试验需要，设置不同的期间核查温度。
1.目的： 为确保检验，测量和试验所用的高低温试验箱溯源至国家基础，保持其量值的准确可靠，规范内校操作，特制订本作业指导书。 2.范围： 本作业指导书规定了有关高低温试验箱的规范性引用文件、术语和定义、校准条件、校准项目、校准方法和校准记录，适用于公司所有高低温试验箱的内部校准。 3.职责： 设备管理组：负责制定仪器年度内校计划与实施等相关工作。 仪校工程师：负责按照内校作业指导书进行作业。 4.规范性引用文件 JJF-1101-2003 环境试验设备温度、湿度校准规范 5.术语 温度偏差：试验设备在稳定状态下，显示温度平均值与工作空间中心点实测温度平均值的差值。 相对湿度偏差：试验设备在稳定状态下，显示相对湿度平均值与工作空间中心点实测相对湿度平均值的差值。 标称值：当校准试验设备温度、湿度时，按试验方法要求所规定的参数值或按需要预先确定的参数值。 实际温度：稳定后，试验设备工作箱内任意一点的温度。 温度稳定：工作空间内所有温度均达到温度设定值并维持在给定的容差范围内。 温度波动度：稳定后，在给定的任意时间间隔内，工作空间内任一点的最高和最低之差。 温度均匀度：设备在稳定状态下,在30min内（每2min测试一次）实测最高温度与最低温温度之差的算术平均值。 相对湿度均匀度：设备在稳定状态下，在30min内（每2min测试一次）实测最高相对湿度与最低相对湿度之差的算术平均值。 相对湿度波动度：在稳定状态下，工作空间中心点相对湿度随时间的变化量，即中心点在30min 内（每2min测试一次）实测最高相对湿度与最低相对湿度之差的一半以±表示。
6.校准条件 6.1.负载条件： 一般在空载条件下校准，根据用户需要可以在负载条件下进行校准，但应说明负载的情况。 6.2.校准用主要仪器 温度测量：PT100铂热电阻（四线制） 湿度测量：温湿度计TES-1365 数据记录：安捷伦34970A采集器 6.3.其他条件 : 设备周围应无强烈振动及腐蚀性气体存在，应避免其他冷、热源影响。 7.校准方法 7.1.温度校准 7.1.1.测试点的位置应布放在设备箱内的三个校准面上，简称上、中、下三层；测试点与箱内壁的 距离不小于各边长的 1/10 ，遇风道时，此距离可加大 ,但不能大于500mm；测试点数量如图1。 图 1 7.1.2.校准时应先低温后高温的顺序进行，需校准的温度点选择设备较常用的点，如-30℃、40℃、 80℃等；在箱内温度稳定后，每2min采集一次，在30min内共采集15次。 7.1.3.温度偏差计算 △t d: 温度偏差，℃ t d：中心点n次测量平均值，℃ t0：设备显示的平均温度，℃

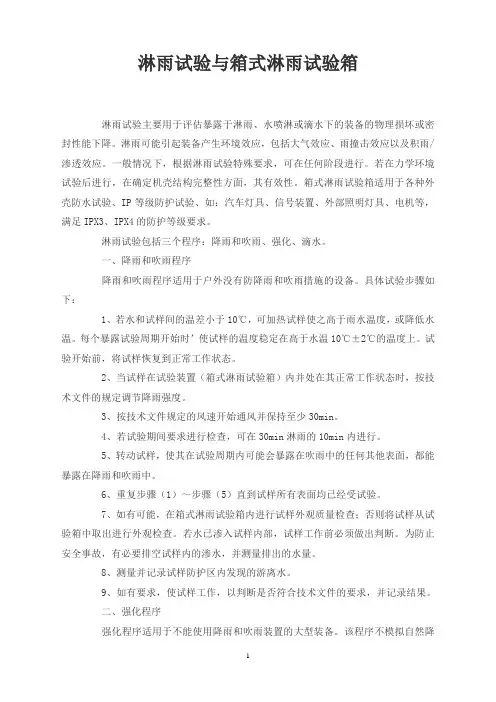

淋雨试验与箱式淋雨试验箱 淋雨试验主要用于评估暴露于淋雨、水喷淋或滴水下的装备的物理损坏或密封性能下降。淋雨可能引起装备产生环境效应，包括大气效应、雨撞击效应以及积雨/渗透效应。一般情况下，根据淋雨试验特殊要求，可在任何阶段进行。若在力学环境试验后进行，在确定机壳结构完整性方面，其有效性。箱式淋雨试验箱适用于各种外壳防水试验、IP等级防护试验、如：汽车灯具、信号装置、外部照明灯具、电机等，满足IPX3、IPX4的防护等级要求。 淋雨试验包括三个程序：降雨和吹雨、强化、滴水。 一、降雨和吹雨程序 降雨和吹雨程序适用于户外没有防降雨和吹雨措施的设备。具体试验步骤如下： 1、若水和试样间的温差小于10℃，可加热试样使之高于雨水温度，或降低水温。每个暴露试验周期开始时’使试样的温度稳定在高于水温10℃±2℃的温度上。试验开始前，将试样恢复到正常工作状态。 2、当试样在试验装置（箱式淋雨试验箱）内并处在其正常工作状态时，按技术文件的规定调节降雨强度。 3、按技术文件规定的风速开始通风并保持至少30min。 4、若试验期间要求进行检查，可在30min淋雨的10min内进行。 5、转动试样，使其在试验周期内可能会暴露在吹雨中的任何其他表面，都能暴露在降雨和吹雨中。 6、重复步骤（1）～步骤（5）直到试样所有表面均已经受试验。 7、如有可能，在箱式淋雨试验箱内进行试样外观质量检查；否则将试样从试验箱中取出进行外观检查。若水已渗入试样内部，试样工作前必须做出判断。为防止安全事故，有必要排空试样内的渗水，并测量排出的水量。 8、测量并记录试样防护区内发现的游离水。 9、如有要求，使试样工作，以判断是否符合技术文件的要求，并记录结果。 二、强化程序 强化程序适用于不能使用降雨和吹雨装置的大型装备。该程序不模拟自然降
