电脑主板图解
日期：2006-7-29 17:48:38来源: 编辑：点击：
97514
主板是所有电脑配件的总平台，其重要性不言而喻。本文为电脑主板图解！
一、主板图解
一块主板主要由线路板和它上面的各种元器件组成
1.线路板
PCB印制电路板是所有电脑板卡所不可或缺的东东。它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。而一些要求较高的主板的线路板可达到6-8层或更多。
此主题相关图片如下：
主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。
接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。
在开始电镀之前，必须先清掉孔内的杂物。这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。清除与电镀动作都会在化学过程中完成。接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。
然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。
最后，就是测试了。测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。光学方式采用扫描以找出各层的缺陷，电子测试则通常用飞针探测仪(Flying-Probe)来检查所有连接。电子测试在寻找短路或断路比较准确，不过光学测试可以更容易侦测到导体间不正确空隙的问题。(本文为https://www.doczj.com/doc/4699960.html,电脑知识网推荐文章)
线路板基板做好后，一块成品的主板就是在PCB基板上根据需要装备上大大小小的各种元器件—先用SMT自动贴片机将IC芯片和贴片元件“焊接上去，再手工接插一些机器干不了的活，通过波峰/回流焊接工艺将这些插接元器件牢牢固定在PCB上，于是一块主板就生产出来了。
此主题相关图片如下：
另外，线路板要想在电脑上做主板使用，还需制成不同的板型。其中AT板型是一种最基本板型，其特点是结构简单、价格低廉，其标准尺寸为33.2cmX30.48cm，AT主板需与AT机箱电源等相搭配使用，现已被淘汰。而ATX板型则像一块横置的大AT板，这样便于ATX机箱的风扇对CPU进行散热，而且板上的很多外部端口都被集成在主板上，并不像AT板上的许多COM口、打印口都要依*连线才能输出。另外ATX还有一种Micro ATX小板型，它最多可支持4个扩充槽，减少了尺寸，降低了电耗与成本。
2.北桥芯片
芯片组(Chipset)是主板的核心组成部分，按照在主板上的排列位置的不同，通常分为北桥芯片和南桥芯片，如Intel的i845GE芯片组由82845GE GMCH北桥芯片和ICH4(FW82801DB)南桥芯片组成；而VIA KT400芯片组则由KT400北桥芯片和VT8235等南桥芯片组成(也有单芯片的产品，如SIS630/730等)，其中北桥芯片是主桥，其一般可以和不同的南桥芯片进行搭配使用以实现不同的功能与性能。
此主题相关图片如下：
北桥芯片一般提供对CPU的类型和主频、内存的类型和最大容量、ISA/PCI/AGP插槽、ECC纠错等支持，通常在主板上*近CPU插槽的位置，由于此类芯片的发热量一般较高，所以在此芯片上装有散热片。
3.南桥芯片
此主题相关图片如下：
南桥芯片主要用来与I/O设备及ISA设备相连，并负责管理中断及DMA通道，让设备工作得更顺畅，其提供对KBC(键盘控制器)、RTC(实时时钟控制器)、USB(通用串行总线)、Ultra DMA/33(66)EIDE 数据传输方式和ACPI(高级能源管理)等的支持，在*近PCI槽的位置。
4.CPU插座
CPU插座就是主板上安装处理器的地方。主流的CPU插座主要有Socket370、Socket 478、Socket 423和Socket A几种。其中Socket370支持的是PIII及新赛扬，CYRIXIII等处理器；Socket 423用于早期Pentium4处理器，而Socket 478则用于目前主流Pentium4处理器。
此主题相关图片如下：
而Socket A(Socket462)支持的则是AMD的毒龙及速龙等处理器。另外还有的CPU插座类型为支持奔腾/奔腾MMX及K6/K6-2等处理器的Socket7插座；支持PII或PIII的SLOT1插座及AMD ATHLON 使用过的SLOTA插座等等。
5.内存插槽
此主题相关图片如下：
内存插槽是主板上用来安装内存的地方。目前常见的内存插槽为SDRAM内存、DDR内存插槽，其它的还有早期的EDO和非主流的RDRAM内存插槽。需要说明的是不同的内存插槽它们的引脚，电压，性能功能都是不尽相同的，不同的内存在不同的内存插槽上不能互换使用。对于168线的SDRAM内存和184线的DDR SDRAM内存，其主要外观区别在于SDRAM内存金手指上有两个缺口，而DDR SDRAM 内存只有一个。
6.PCI插槽
此主题相关图片如下：
PCI(peripheral component interconnect)总线插槽它是由Intel公司推出的一种局部总线。它定义了32位数据总线，且可扩展为64位。它为显卡、声卡、网卡、电视卡、MODEM等设备提供了连接接口，它的基本工作频率为33MHz，最大传输速率可达132MB/s。
7.AGP插槽
此主题相关图片如下：
AGP图形加速端口(Accelerated Graphics Port)是专供3D加速卡(3D显卡)使用的接口。它直接与主板的北桥芯片相连，且该接口让视频处理器与系统主内存直接相连，避免经过窄带宽的PCI总线而形成系统瓶颈，增加3D图形数据传输速度，而且在显存不足的情况下还可以调用系统主内存，所以它拥有很高的传输速率，这是PCI等总线无法与其相比拟的。AGP接口主要可分为AGP1X/2X/PRO/4X/8X等类型。
8.ATA接口
ATA接口是用来连接硬盘和光驱等设备而设的。主流的IDE接口有ATA33/66/100/133，ATA33又称Ultra DMA/33，它是一种由Intel公司制定的同步DMA协定，传统的IDE传输使用数据触发信号的单边来传输数据，而Ultra DMA在传输数据时使用数据触发信号的两边，因此它具备33MB/S的传输速度。
此主题相关图片如下：
而ATA66/100/133则是在Ultra DMA/33的基础上发展起来的，它们的传输速度可反别达到66MB/S、100M和133MB/S，只不过要想达到66MB/S左右速度除了主板芯片组的支持外，还要使用一根ATA66/100专用40PIN的80线的专用EIDE排线。
此主题相关图片如下：
此外，现在很多新型主板如I865系列等都提供了一种Serial ATA即串行ATA插槽，它是一种完全不同于并行ATA的新型硬盘接口类型，它用来支持SATA接口的硬盘，其传输率可达150MB/S。
9.软驱接口
此主题相关图片如下：
软驱接口共有34根针脚，顾名思义它是用来连接软盘驱动器的，它的外形比IDE接口要短一些。
10.电源插口及主板供电部分
电源插座主要有AT电源插座和ATX电源插座两种，有的主板上同时具备这两种插座。AT插座应用已久现已淘汰。而采用20口的ATX电源插座，采用了防插反设计，不会像AT电源一样因为插反而烧坏主板。除此而外，在电源插座附近一般还有主板的供电及稳压电路。
此主题相关图片如下：
主板的供电及稳压电路也是主板的重要组成部分，它一般由电容，稳压块或三极管场效应管，滤波线圈，稳压控制集成电路块等元器件组成。此外，P4主板上一般还有一个4口专用12V电源插座。
11.BIOS及电池
BIOS(BASIC INPUT/OUTPUT SYSTEM)基本输入输出系统是一块装入了启动和自检程序的EPROM或EEPROM集成块。实际上它是被固化在计算机ROM(只读存储器)芯片上的一组程序，为计算机提供最低级的、最直接的硬件控制与支持。除此而外，在BIOS芯片附近一般还有一块电池组件，它为BIOS提供了启动时需要的电流。
此主题相关图片如下：
常见BIOS芯片的识别主板上的ROM BIOS芯片是主板上唯一贴有标签的芯片，一般为双排直插式封装(DIP)，上面一般印有“BIOS”字样，另外还有许多PLCC32封装的BIOS。
此主题相关图片如下：
早期的BIOS多为可重写EPROM芯片，上面的标签起着保护BIOS内容的作用，因为紫外线照射会使EPROM内容丢失，所以不能随便撕下。现在的ROM BIOS多采用Flash ROM(快闪可擦可编程只读存储器)，通过刷新程序，可以对Flash ROM进行重写，方便地实现BIOS升级。
目前市面上较流行的主板BIOS主要有Award BIOS、AMI BIOS、Phoenix BIOS三种类型。Award BIOS 是由Award Software公司开发的BIOS产品，在目前的主板中使用最为广泛。Award BIOS功能较为齐全，支持许多新硬件，目前市面上主机板都采用了这种BIOS。
AMI BIOS是AMI公司出品的BIOS系统软件，开发于80年代中期，它对各种软、硬件的适应性好，能保证系统性能的稳定，在90年代后AMI BIOS应用较少；Phoenix BIOS是Phoenix公司产品，Phoenix BIOS 多用于高档的原装品牌机和笔记本电脑上，其画面简洁，便于*作，现在Phoenix已和Award公司合并，共同推出具备两者标示的BIOS产品。

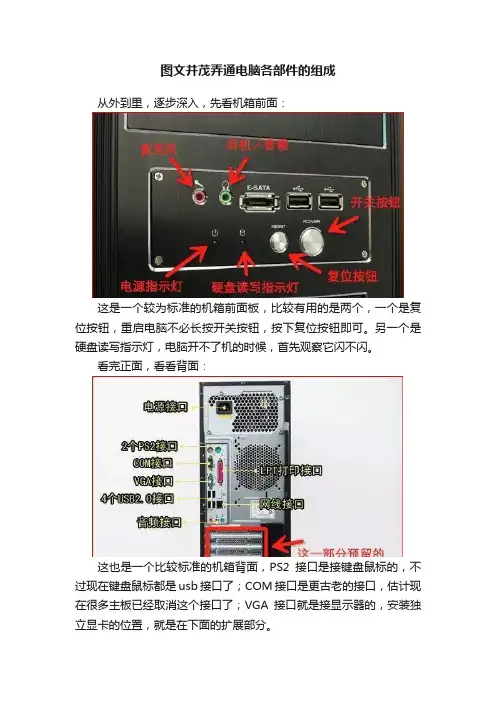

12.机箱前置面板接头
机箱前置面板接头是主板用来连接机箱上的电源开关、系统复位、硬盘电源指示灯等排线的地方。一般来说，ATX结构的机箱上有一个总电源的开关接线(Power SW)，其是个两芯的插头，它和Reset的接头
一样，按下时短路，松开时开路，按一下，电脑的总电源就被接通了，再按一下就关闭。
而硬盘指示灯的两芯接头，一线为红色。在主板上，这样的插针通常标着IDE LED或HD LED的字样，连接时要红线对一。这条线接好后，当电脑在读写硬盘时，机箱上的硬盘的灯会亮。电源指示灯一般为两或三芯插头，使用1、3位，1线通常为绿色。
此主题相关图片如下：
在主板上，插针通常标记为Power LED，连接时注意绿色线对应于第一针(+)。当它连接好后，电脑一打开，电源灯就一直亮着，指示电源已经打开了。而复位接头(Reset)要接到主板上Reset插针上。主板上Reset针的作用是这样的：当它们短路时，电脑就重新启动。而PC喇叭通常为四芯插头，但实际上只用1、4两根线，一线通常为红色，它是接在主板Speaker插针上。在连接时，注意红线对应1的位置。
13.外部接口
此主题相关图片如下：
ATX主板的外部接口都是统一集成在主板后半部的。现在的主板一般都符合PC'99规范，也就是用不同的颜色表示不同的接口，以免搞错。一般键盘和鼠标都是采用PS/2圆口，只是键盘接口一般为蓝色，鼠标接口一般为绿色，便于区别。而USB接口为扁平状，可接MODEM，光驱，扫描仪等USB接口的外设。而串口可连接MODEM和方口鼠标等，并口一般连接打印机。
全面讲解电脑主板构造及原理（图解）（一） 2007-09-04 20:44 全面讲解电脑主板构造及原理（图解）（一） 2007-09-04 20:44 虽然此文较老，但不失为一骗不可多得的经典帖。希望能对大家有帮助。 大家知道，主板是所有电脑配件的总平台，其重要性不言而喻。而下面我们就以图解的形式带你来全面了解主板。 一、主板图解一块主板主要由线路板和它上面的各种元器件组成 1.线路板 PCB印制电路板是所有电脑板卡所不可或缺的东东。它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。而一些要求较高的主板的线路板可达到6-8层或更多。 主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。 这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。 接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。在根据钻
孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术， Plated-Through-Hole technology，PTH)。在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。 在开始电镀之前，必须先清掉孔内的杂物。这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。清除与电镀动作都会在化学过程中完成。接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。 然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。 最后，就是测试了。测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。光学方式采用扫描以找出各层的缺陷，电子测试则通常用飞针探测仪(Flying-Probe)来检查所有连接。电子测试在寻找短路或断路比较准确，不过光学测试可以更容易侦测到导体间不正确空隙的问题。 线路板基板做好后，一块成品的主板就是在PCB基板上根据需要装备上大大小小的各种元器件—先用SMT自动贴片机将IC芯片和贴片元件“焊接上去，再手工接插一些机器干不了的活，通过波峰/回流焊接工艺将这些插接元器件牢牢固定在PCB上，于是一块主板就生产出来了。

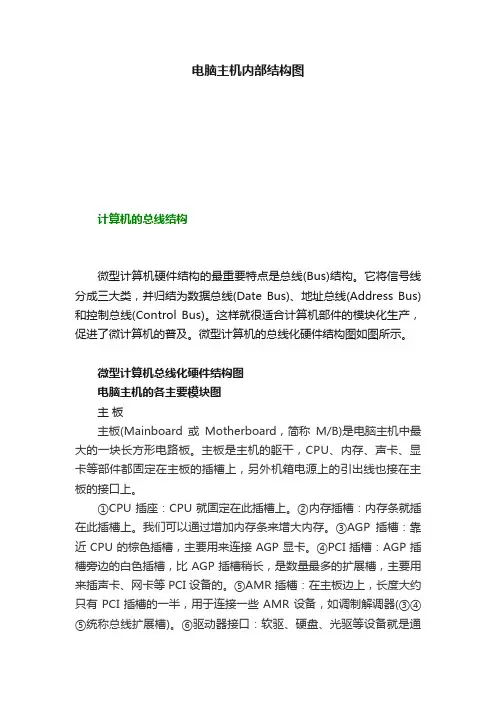

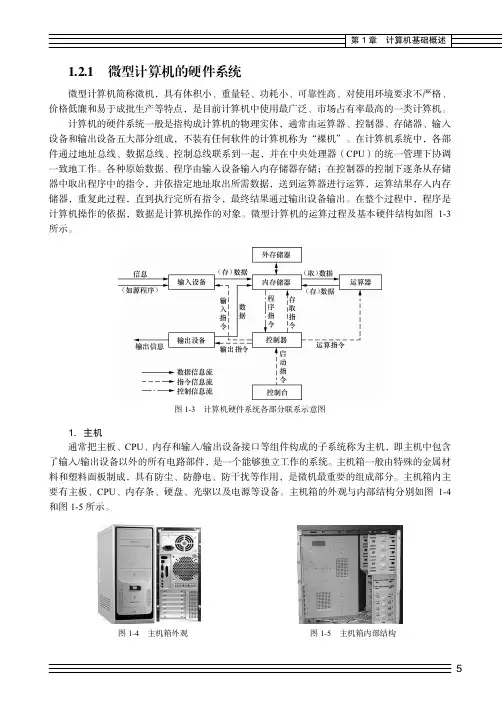

电脑主机内部结构图 电脑主机内部结构图 计算机的总线结构 微型计算机硬件结构的最重要特点是总线(Bus)结构。它将信号线分成三大类，并归结为数据总线(Date Bus)、地址总线(Address Bus)和控制总线(Control Bus)。这样就很适合计算机部件的模块化生产，促进了微计算机的普及。微型计算机的总线化硬件结构图如图所示。 微型计算机总线化硬件结构图 电脑主机的各主要模块图 主板 主板(Mainboard或Motherboard，简称M/B)是电脑主机中最大的一块长方形电路板。主板是主机的躯干，CPU、内存、声卡、显卡等部件都固定在主板的插槽上，另外机箱电源上的引出线也接在主板的接口上。
①CPU插座：CPU就固定在此插槽上。②内存插槽：内存条就插在此插槽上。我们可以通过增加内存条来增大内存。③AGP插槽：靠近CPU的棕色插槽，主要用来连接AGP 显卡。④PCI插槽：AGP插槽旁边的白色插槽，比AGP插槽稍长，是数量最多的扩展槽，主要用来插声卡、网卡等PCI设备的。⑤AMR插槽：在主板边上，长度大约只有PCI插槽的一半，用于连接一些AMR设备，如调制解调器(③④⑤统称总线扩展槽)。⑥驱动器接口：软驱、硬盘、光驱等设备就是通过数据线接在主板的驱动器接口上的。⑦主板电源插座：接机箱电源的主板电源插头，为主板提供电能。⑧输入/输出接口：详见本版左下角的“I/O接口”部分。⑨BIOS芯片：BIOS(Basic Input/Output System，基本输入/输出系统)，是一组固化到主板上的一个ROM(只读存储器)芯片中的程序，它保存着最重要的基本输入输出程序、系统设置信息、开机上电自检程序和系统启动自举程序。⑩电池：在主板断电期间维持系统CMOS的内容和主板上系统时钟的运行。 显卡和声卡 显卡 主板要把控制信号传送到显示器，并将数码信号转变为图像信号，就需要在主板和显示器之间安装一个中间通讯连接部件，这就是显示适配器，简称为显卡。显卡和显示器共同构成了电脑的显示系统。 ①接口：接显示器的信号线插头。②芯片：在图中的风扇下面，负责图像处理工作。③显存：是存放图像数据的地方。 声卡 声卡是多媒体电脑的核心部件，它的功能主要是处理声音信号并把信号传输给音箱或耳机，使它们发出声音来。 ①芯片：负责声音处理工作，如波形的采样与合成和MIDI(乐器数字接口)音乐的合成。 ②输入输出插孔：最常用的有与麦克风连接的“MIC”插孔，与音箱连接的“SPEAKER”插孔。 ③接口：连接游戏杆。 I/O接口 输入输出接口简称I/O接口，I和O是Input(输入)、Output(输出)的首字母。I/O接口连接主板与输入输出设备。 ①PS/2接口：接鼠标和键盘。②USB接口：接使用USB插头的设备。③COM口：接使用COM口的外部设备。④并口：接打印机、扫描仪等设备。 CPU
一．Main(标准设定) 此菜单可对基本的系统配置进行设定。如时间，日期等 其中Primary/Secondary IDE Master/Slave 是从主IDE装置如果你的主板支持SATA接口就会有Third/Fourth IDE Mastert或者更多，他们分别管理例电脑里面各个IDE驱动装置的，如硬盘，光驱等等！因为各个主板的设置不同，所以在此就不详细解说这里的设置了，但是这些一般不用用户自己去设置，一般用默认的就可以，如果有特殊要求，建议用户自己对照说明书的说明进行设置，或者在论坛里单独提问！ System Information 这是显示系统基本硬件信息的，没有什么好讲（如图）
二．Advanced（进阶设置）如图：
这里就是Bios的核心设置了,新手一定要小心的设置，因为其直接关系系统的稳定和硬件的安全，千万不可以盲目乱设！ 1.大家先看到的是“JumperFree Configuration”（不同品牌的主板有可能不同，也可能没有）再这里可以设置CPU的一些参数，对于喜欢超频的朋友来说这里就 是主攻地！(如图)
其中又以“Manual”为关键，选择后会看到如下图：
对于CPU超频爱好者这些东西应该了如指掌，CPU的外频设置（CPU External Frequency）是超频的关键之一，CPU的主频（即我们平时所说的P4 3.0G等等之内的频率）是由外频和倍频相乘所得的值，比如一颗3.0G的CPU在外频为200的时候他的倍频就是15,(200MHz*15＝3000MHz)。外频一般可以设定的范围为100MHz到400MHz，但是能真正上300的CPU都不多，所以不要盲目的设置高外频，一般设定的范围约为100－250左右，用户在设定中要有耐心的一点点加高，最好是以1MHz为步进，一点点加，以防一次性加到过高而导致系统无法正常使用甚至CPU损坏！ 内存频率设定（DRAM Frequency）使用此项设定所安装内存的时钟，设定选项为：200MHz, 266MHz,333MHz, 400MHz, Auto。 AGP/PCI设备频率设定（AGP/PCI Frequency），本项目可以修改AGP/PCI设备的运行频率频率，以获得更快的系统性能或者超频性能，设定值有：[Auto]，[66.66/33.33],[72.73/36.36]。但是请用户适当设置，如果设置不当可能导致AGP/PCI设备不能正常使用！ 电压设置就不用多讲呢，就是设置设备的工作电压，建议一般用户不要轻易修改，
一、主板图解一块主板主要由线路板和它上面的各种元器件组成: 1.线路板 PCB印制电路板是所有电脑板卡所不可或缺的东东。它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。而一些要求较高的主板的线路板可达到6-8层或更多。 ????主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。 这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。而要做多层板可将做好的两块双面板用特制的粘合剂
“压合”起来就行了。接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Holetechnology，PTH)。在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。 在开始电镀之前，必须先清掉孔内的杂物。这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。清除与电镀动作都会在化学过程中完成。接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。 然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。 最后，就是测试了。测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。光学方式采用扫描以找出各层的缺陷，电子测试则通常用飞针探测仪(Flying-Probe)来检查所有连接。电子测试在寻找短路或断路比较准确，不过光学测试可以更容易侦测到导体间不正确空隙的问题。
电脑主机内部结构分析 计算机的总线结构 微型计算机硬件结构的最重要特点是总线(Bus)结构。它将信号线分成三大类，并归结为数据总线(Date Bus)、地址总线(Address Bus)和控制总线(Control Bus)。这样就很适合计算机部件的模块化生产，促进了微计算机的普及。微型计算机的总线化硬件结构图如图所示。 微型计算机总线化硬件结构图 电脑主机的各主要模块图 主板 主板(Mainboard或Motherboard，简称M/B)是电脑主机中最大的一块长方形电路板。主板是主机的躯干，CPU、内存、声卡、显卡等部件都固定在主板的插槽上，另外机箱电源上的引出线也接在主板的接口上。 ①CPU插座：CPU就固定在此插槽上。②内存插槽：内存条就插在此插槽上。我们可以通过增加内存条来增大内存。③AGP插槽：靠近CPU的棕色插槽，主要用来连接AGP
显卡。④PCI插槽：AGP插槽旁边的白色插槽，比AGP插槽稍长，是数量最多的扩展槽，主要用来插声卡、网卡等PCI设备的。⑤AMR插槽：在主板边上，长度大约只有PCI插槽的一半，用于连接一些AMR设备，如调制解调器(③④⑤统称总线扩展槽)。⑥驱动器接口：软驱、硬盘、光驱等设备就是通过数据线接在主板的驱动器接口上的。⑦主板电源插座：接机箱电源的主板电源插头，为主板提供电能。⑧输入/输出接口：详见本版左下角的“I/O接口”部分。⑨BIOS芯片：BIOS(Basic Input/Output System，基本输入/输出系统)，是一组固化到主板上的一个ROM(只读存储器)芯片中的程序，它保存着最重要的基本输入输出程序、系统设置信息、开机上电自检程序和系统启动自举程序。⑩电池：在主板断电期间维持系统CMOS的内容和主板上系统时钟的运行。 显卡和声卡 显卡 主板要把控制信号传送到显示器，并将数码信号转变为图像信号，就需要在主板和显示器之间安装一个中间通讯连接部件，这就是显示适配器，简称为显卡。显卡和显示器共同构成了电脑的显示系统。 ①接口：接显示器的信号线插头。②芯片：在图中的风扇下面，负责图像处理工作。③显存：是存放图像数据的地方。 声卡 声卡是多媒体电脑的核心部件，它的功能主要是处理声音信号并把信号传输给音箱或耳机，使它们发出声音来。 ①芯片：负责声音处理工作，如波形的采样与合成和MIDI(乐器数字接口)音乐的合成。 ②输入输出插孔：最常用的有与麦克风连接的“MIC”插孔，与音箱连接的“SPEAKER”插孔。 ③接口：连接游戏杆。 I/O接口 输入输出接口简称I/O接口，I和O是Input(输入)、Output(输出)的首字母。I/O 接口连接主板与输入输出设备。 ①PS/2接口：接鼠标和键盘。②USB接口：接使用USB插头的设备。③COM口：接使用COM口的外部设备。④并口：接打印机、扫描仪等设备。 CPU CPU(Central Processing Unit，中央处理器)是电脑最核心、最重要的部件。 目前市场上的CPU主要是Intel和AMD两家公司生产的。Intel公司的代表产品就是
作为一名新手，要真正从头组装好自己的并不容易，也许你知道CPI应该插哪儿, 内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。 钥匙开机其实并不神秘 还记不记得你第一次见到装电脑的时候，JS将CPU内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。 这个叫做真正的跳线 首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的跳线是两根/ 三根插针，上面 有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。 看完本文，连接这一大把的线都会变得非常轻松 至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。 为了更加方便理解，我们先从机箱里的连接线说起。一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。实际上，这些线上的标注都是相关英文的缩写，并不难记。下面我们来一个一个的认识（每张图片下方是相关介绍）！ 电源开关：POWER SW 英文全 称： Power Swicth 可能用名： POWE、RPOWER SWIT、CHON/OFF、POWER SET、U P W 功能定义：机箱前面的开机按钮 复位/重启开关：RESET SW 英文全称：Reset Swicth 可能用名：RESET Reset Swicth、Reset Setup、RST等电脑板插线方法图解详解
电脑主板图文详解 认识主机板 「主机板」（Motherboard）不算电脑里最先进的零组件，但绝对是塞最多东西的零组件。事实上，现在新的主机板简直像怪物，上面可能有数十个长长短短、大大小小、圆的方的、各式各样的插槽。即使我已经见过不下百张的主机板，仍然会惊讶于一张板子怎么能塞这么多东西，更可怕的是，东西还一年比一年多。 平台的概念 在电脑零件组中，主机板扮演的是一个「平台」（Platform）的角色，它把所有其他零组件串连起来，变成一个整体。我们常说CPU像大脑一样，负责所有运算的工作，而主机板就有点像脊椎，连接扩充卡、硬盘、网络、音效、键盘、鼠标器、打印机等等所有的周边，让CPU可以掌控。所以玩电脑的人，常会在意「板子稳不稳」，因为主机板连接的周边太多，若稳定性不够就容易出现各种灵异现象。CPU不够快，顶多人笨一点算得慢，但脊椎出毛病就不良于行了。当然，CPU还是最重要的零件，CPU挂了，就像本草纲目所记载的：「脑残没药医」。目前全世界最大的主机板厂通通都在台湾（生产线当然在大陆），所以一定要好好认识一下台湾之光，但就像最前面说的，现在主机板上实在塞太多东西，每个插槽都是一种规格，有自己的历史和技术。这篇主要是讲一个「综观」，各插槽的技术会在对应零组件里详细说明，出现一堆英文缩写请别在意。废话不多说，我们挑一张目前最新的主机板做介绍，大家一起感谢微星提供两张P35 Platinum供小弟任意解体，幸好，在本专题中没有一张主机板死亡。
主机板外观 这是目前新的主机板的模样，看起来密密麻麻跟鬼一样。你电脑里装的可能没这么高级，花样也不一定这么多，但某些东西是每一张主机板都会有的。
电脑主机结构部分拆解报告 班级：10化学学号：101001059 姓名：刘春 实验时间：2011年03月13号星期日 得分: 实验目的：通过插解主板上的CPU 、内存、硬盘、显卡更好的了解主机的组成。 实验器材及条件：电脑主机、数码相机，螺丝刀等。 实验步骤：1:打开主机箱，看到主板， 2把机箱打开，会看到主板，就是最大的那块板。上面一般有个大风扇，风扇下面是个散热片，而散热片下面才是CPU。要拆了才能看到的。 3拆开主机箱，一般位于光驱的下面，通过线和主板连着长方体，长宽高约为15cm.7cm.3cm 4机箱盖拆下主板上有两个长的插槽一般只有一个上插有内存条，就是那个拔下来就
行 5找到显示器后面的两根先，一根是电源的插头线。另外一根为显卡的数据连接线。顺着这根先看此线的插头在主机的哪个位置 6驱动器 7安装CPU和风扇在我们安装：CPU时先拉起插座的手柄，把CPU按正确方向放进插座，使每个接脚插到相应的孔里，注意要放到底，但不必用力给CPU施压，然后把手柄按下，这样，CPU就被牢牢地固定在主板上了，然后安装上CPU风扇，风扇是用一个弹性铁架固定在插座上 8安装内存条：内存条装起来还是很简单的，把插槽的两端白色的卡子扳开，DDR的内存条中间有个缺口，把那个缺口对准插槽中间的一个小横杠杠，再把内存条插进去，然后把卡子压紧就行了。 9安装显卡：将显卡插入对应的插槽中，然后拧紧螺丝。 10安装硬盘：卸下固定架硬盘插入固定架中，拧紧螺丝固定，将固定架装回到机箱里，用螺丝固定好。 11.安装启动器：从面板上拆下一个5寸槽口的挡板,把光驱安装在5寸固定架上，保持光驱的前面和机箱面板齐平，拧紧两侧螺丝。
揭秘电脑摇头灯内部构造及工作原理电脑, 摇头灯, 原理, 揭秘, 构造
5）以时间确定的灯光变化契机。 9、不同风格流派的空间处理 古典、浪漫、自然、现实、象征、立体、未来、构成、表现、超现实与音乐、音响效果相关的时空转换：曲调、旋律、节奏。 摇头灯、PAR灯、追光灯、效果灯、激光灯用作什么地方? 分别起到的作用， 1、成像灯为铸铝灯体,体积小、重量轻,一致性好、不漏光;外表精美,喷涂分黑色或银色两种;使用高效节能的HPL575或750W卤素灯泡;灯泡位置通过三点调节完成,精度高;采用高纯度非球面玻璃透镜,配合铝杯或镀冷膜玻璃反光碗,光斑均匀,一般用来对舞台物体、人物作特写照明使用！舞台成像灯采用最新外形设计,铝合金外壳,重量轻、安装方便。新型光学系统,多镜面透红外冷光杯使灯泡热量从灯杯后部散走,使可见光的温度降到最低,独特的光路设计使光斑均匀柔和,亮度极高,成像清晰,内置四个遮光片可方便切割出各种不同形状 2、摇头灯是通过X、Y轴运动，达到换色、打图案、频闪等功能，有很强的动感，在国际上是舞台灯光的首选灯光设备，采用国际通用的DMX512信号控制， 3、PAR灯一般有PAR30 PAR36 PAR46 PAR56，体积有长有短，也叫筒灯，照射光束，用来照明舞台、动感换色等，是舞台上常见的灯具，因为耗电比较大，而且有烤的感觉，现在逐渐被LED PAR灯取代。 4、追光灯一般是在远程照射舞台上需要特定的地方物体或任务，产生圆形光斑，功率分575W 1200W 2500W 4000W 等等，一般是采用人工操控，可频闪、换色、光斑大小等，国外现在已经有不需要人工操控的追光，是在演员身上装上一个接收器，走到哪里，追光就自动追到哪里，非常先进！ 5、效果灯是直有一定效果的灯具，一般都很便宜，通电后会自动的运转，可打出花纹、图案等，也有声控的产品，属于比较低端的产品！ 6、激光灯是通过两块震镜震动反射，将一束激光分成很多束，象时空隧道，也可打出图案，文字等，高速运转的激光束，效果非常好 著名CG灯光大师谈灯光技术 当你准备照亮一个场景时，应注意下面几个问题： 一、场景中的环境是什么类型的？ 场景灯光通常分为三种类型：自然光、人工光以及二者的结合。 具有代表性的自然光是太阳光。当使用自然光时，有其它几个问题需要考虑：现在是一天中的什么时间；天是晴空万里还是阴云密布；还有，在环境中有多少光反射到四周？ 人工光几乎可以是任何形式。电灯、炉火或者二者一起照亮的任何类型的环境都可以认为是人工的。人工光可能是三种类型的光源中最普通的。你还需要考虑光线来自哪里，光线的质量如何。如果有几个光源，要弄清除哪一个是主光源？确定是否使用彩色光线也是重要的。几乎所有的光源都有一个彩色的色彩，而不是纯白色。 最后一种灯光类型是自然光和人工光的组合。在明亮的室外拍摄电影时，摄影师和灯光师有时也使用反射镜或者辅助灯来缓和刺目的阴影。 二、灯光的目的是什么？ 换句话说，场景的基调和气氛是什么？在灯光中表达出一种基调，对于整个图像的外观是至关重要的。在一些情况下，唯一的目标是清晰地看到一个或几个物体，但通常并非如此，实际目标是相当复杂的。 灯光有助于表达一种情感，或引导观众的眼睛到特定的位置。可以为场景提供更大的深度，展现丰富的层次。因此，在为场景创建灯光时，你可以自问，要表达什么基调？你所设置的灯光是否增进了故事的情节？－在场景中是否有特殊灯光效果，如果有，它们是应该用灯还是通过其他途径创建？ 除了通常类型的灯光外，很多三维动画软件以白炽灯、立体光源和特殊材料属性的形式提供许多特殊效果。虽然严格说来，一些并不属于灯的类型，在场景中，它们通常在可见光效果的外观上再添加进来。一个简
图解电脑主板 一、硬件其实不神秘 现在电脑早已不是什么稀罕物了，但你是否了解你的电脑呢？你是否知道硬件上那些密密麻麻芯片的作用呢？ 如果说CPU是PC的大脑，电源是PC的心脏，那么主板就是PC的神经系统。可以说主板是所有硬件的基础，是它将各个硬件连接起来，并保证这些硬件可以按部就班的工作。 由于承担着大量复杂的工作，因此主板上元件的复杂程度也是所有硬件中数一数二的，但却很少有普通玩家了解主板上各个元件的功能，这对于一个DIY玩家是坚决不被允许的。 今天笔者就为大家介绍一下主板上各个元件的功能特点，希望通过笔者的介绍大家可以了解更多的硬件知识，成为一个真正的硬件高手。
二、主板主要元件概述 【A】 CPU插槽，目前Intel和AMD的处理器均采用这种ZIP零阻力接口设计。另外CPU接口附近通常会留出较低的空间以保证高端热管散热器的安装。 【B】内存接口，此位置专门为安装内存所使用，一般普通主板只拥有4个内存插槽，高端主板会增加至6个，而某些集成主板只有2个甚至1个。安装时需要将内存装进同一颜色插槽才能实现双通道及三通道。 【C】 PCI-E 16x接口，这款拥有三条PCI-E 16x接口，并都采用蓝色以方便识别。目前PCI-E接口主要为安装显卡使用，而3条PCI-E接口则意味着这款主板最多能同时安装3块显卡，当然只有狂热的游戏发烧友才会这么干。 【D】 PCI接口，这款主板拥有两条PCI接口，并都采用黑色涂装，PCI接口目前主要为安装网卡、声卡等设备。 【E】 PCI-E 1X接口，这块主板板载两条PCI-E 1X接口，此接口250MB/s的带宽远高于普通PCI接口的133MB/s，目前PCI-E 1X主要用于安装扩展卡，如声卡、网卡等。 【F】北桥芯片，散热片低下是主板的北桥芯片。北桥的主要功能是为CPU、内存、PCI-E接口之前提供互相通信，而在某些集成主板中，北桥内还集成了显示核心。 【G】南桥芯片，南桥芯片的主要功能是控制PCI接口、集成声卡、USB接口等设备。
人体器官分布图 人体内脏器官分布图(了解人体内脏保障自己的身体) 2010-08-03 18:10 1.人体器官七大系统组合有:消化系统、呼吸系统、循环系统、排泄系统、神经系统、运动系统、内分泌系统 2.人体基本组织:上皮组织，结缔组织，肌肉组织,神经组织. 3.人体器官实在是太多了，说些主要的内脏器官吧。心脏,负责把血液输送到全身各处肺,,在肺部血液中的CO2排除，吸收氧气，交给心脏循环至全身肝脏,,对身体吸收的一些有毒物质作出处理，如酒精。肝不好的人不能多饮酒就是这个原因。这个是和胆藏一起的。另外在人体少量缺血的时候肝脏就给补充了。如果大量失血就是骨髓造血了。胃和下面的肠子管消化吸收。肾很有意思，肾是统管人先天之气的，肾不好表现为性功能衰退，且肾属水，克火，火为心肾不好可以直接的对心脏产生影响脾脏。中医上说思伤脾。思念某人太厉害早晨起来嘴里就是发干，有异味，是由于脾不好影响了胃，进而对口腔造成影响。 4 人体主要的免疫器官:扁桃体，胸腺，脾脏，淋巴结，骨髓，淋巴管。中医学把人体内在的重要脏器分为脏和腑两大类，有关脏腑的理论称为“藏象”学说。藏，通“脏”，指藏于内的内脏;象，是征象或形象。这是说，内脏虽存于体内，但其生理、病理方面的变化，都有征象表现在外。所以中医学的脏腑学说，是通过观察人体外部征象来研究内脏活动规律及其相互关系的学说。脏和腑是根据内脏器官的功能不同而加以区分的。脏，包括心、肝、脾、肺、肾五个器官(五脏)，主要指胸腹腔中内部组织充实的一些器官，它们的共同功能是贮藏精气。精气是指能充养脏腑、维持生命活动不可缺少的营养物质。腑，包括胆、胃、大肠、小肠、膀胱、三焦六个器官(六腑)，大多是指胸腹腔内一些中空有腔的器官，它们具有消化食物，吸收营养、排泄糟粕的功能。除此之外，还有“奇恒之腑”，指的是在五脏
电脑主板各部件详细图解 大家知道，主板是所有电脑配件的总平台，其重要性不言而喻。而下面学习啦小编就以图解的形式带你来全面了解主板，希望对您有所帮助！ 电脑主板各部件详细图解 一、主板图解 一块主板主要由线路板和它上面的各种元器件组成 1.线路板 PCB印制电路板是所有电脑板卡所不可或缺的东东。它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。而一些要求较高的主板的线路板可达到6-8层或更多。 主板(线路板)是如何制造出来的呢?PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。 接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated- Through-Hole technology，PTH)。在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。 在开始电镀之前，必须先清掉孔内的杂物。这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。清除与电镀动作都会在化学过程中完成。接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。 然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。 最后，就是测试了。测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。光学方式采用扫描以找出各层的缺陷，电子测试则通常用飞针探测仪(Flying-Probe)来检查所有连接。电子测试在寻找短路或断路比较准确，不过光学测试可以更容易侦测到导体间不正确空隙的问题。 线路板基板做好后，一块成品的主板就是在PCB基板上根据需要装备上大大小小的各种元器件—先用SMT自动贴片机将IC芯片和贴片元件“焊接上去，再手工接插一些机器干不了的活，通过波峰/回流焊接工艺将这些插接元器件牢牢固定在PCB上，于是一块主板就生产出来了。

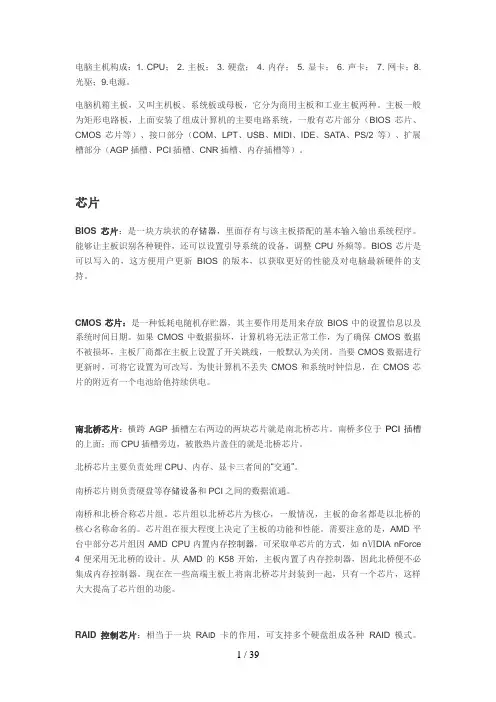

电脑主机构成：1、CPU；2、主板；3、硬盘；4、内存；5、显卡；6、声卡； 7、网卡；8、光驱；9、电源。 电脑机箱主板，又叫主机板、系统板或母板，它分为商用主板与工业主板两种。主板一般为矩形电路板，上面安装了组成计算机得主要电路系统，一般有芯片部分（BIOS芯片、CMOS 芯片等）、接口部分（COM、LPT、USB、MIDI、IDE、SATA、PS/2等）、扩展槽部分（AGP 插槽、PCI插槽、CNR插槽、内存插槽等）。 芯片 BIOS芯片：就是一块方块状得存储器，里面存有与该主板搭配得基本输入输出系统程序。能够让主板识别各种硬件，还可以设置引导系统得设备，调整CPU外频等。BIOS芯片就是可以写入得，这方便用户更新BIOS得版本，以获取更好得性能及对电脑最新硬件得支持。 CMOS芯片：就是一种低耗电随机存贮器，其主要作用就是用来存放BIOS中得设置信息以及系统时间日期。如果CMOS中数据损坏，计算机将无法正常工作，为了确保CMOS数据不被损坏，主板厂商都在主板上设置了开关跳线，一般默认为关闭。当要CMOS数据进行更新时，可将它设置为可改写。为使计算机不丢失CMOS与系统时钟信息，在CMOS芯片得附近有一个电池给她持续供电。 南北桥芯片：横跨AGP插槽左右两边得两块芯片就就是南北桥芯片。南桥多位于PCI插槽得上面；而CPU插槽旁边，被散热片盖住得就就是北桥芯片。 北桥芯片主要负责处理CPU、内存、显卡三者间得“交通”。 南桥芯片则负责硬盘等存储设备与PCI之间得数据流通。 南桥与北桥合称芯片组。芯片组以北桥芯片为核心，一般情况，主板得命名都就是以北桥得核心名称命名得。芯片组在很大程度上决定了主板得功能与性能。需要注意得就是，AMD 平台中部分芯片组因AMD CPU内置内存控制器，可采取单芯片得方式，如nⅥDIA nForce 4便采用无北桥得设计。从AMD得K58开始，主板内置了内存控制器，因此北桥便不必集成内存控制器。现在在一些高端主板上将南北桥芯片封装到一起，只有一个芯片，这样大大提高了芯片组得功能。 RAID控制芯片：相当于一块RA ID卡得作用，可支持多个硬盘组成各种RAID模式。RAID 就是一种把多块独立得物理硬盘按不同方式组合起来形成一个逻辑硬盘，从而提供比单个硬盘有着更高得性能与提供数据冗余得技术。数据冗余得功能就是在用户数据一旦发生损坏后，利用冗余信息可以使损坏数据得以恢复，从而保障了用户数据得安全性。 扩展槽
