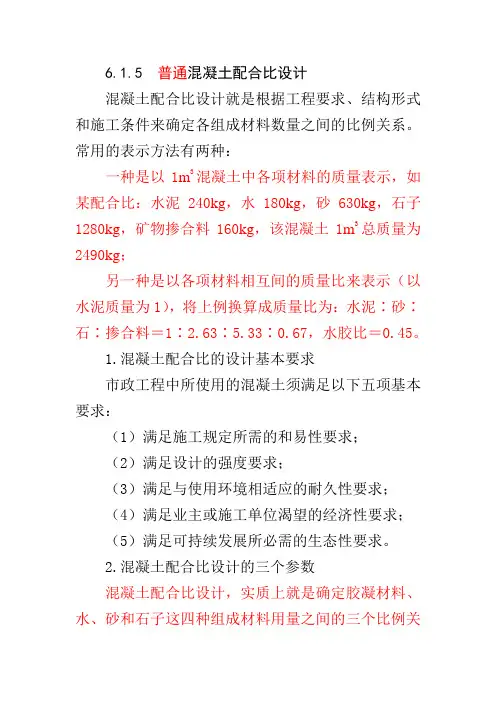

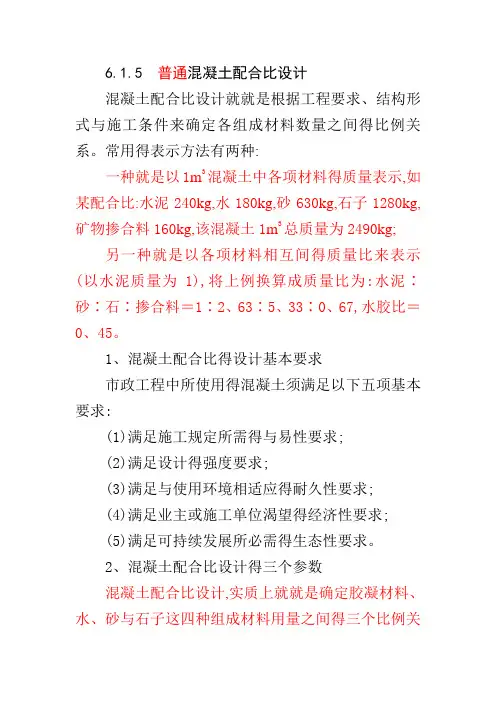

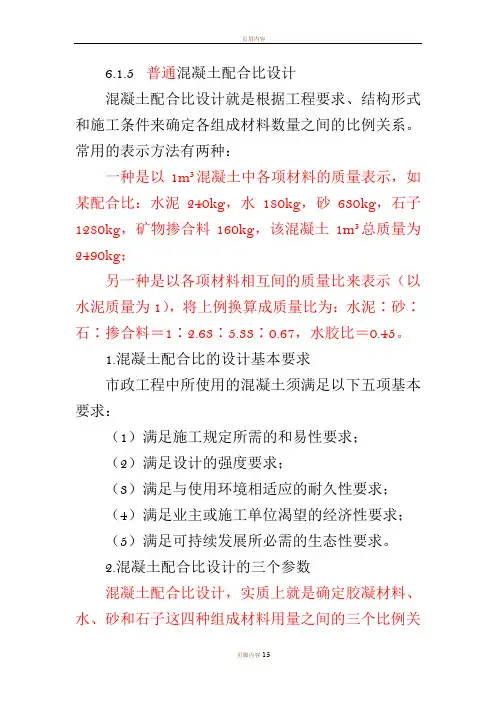

6.1.5 普通混凝土配合比设计
混凝土配合比设计就是根据工程要求、结构形式和施工条件来确定各组成材料数量之间的比例关系。常用的表示方法有两种：
一种是以1m3混凝土中各项材料的质量表示，如某配合比：水泥240kg，水180kg，砂630kg，石子1280kg，矿物掺合料160kg，该混凝土1m3总质量为2490kg；
另一种是以各项材料相互间的质量比来表示（以水泥质量为1），将上例换算成质量比为：水泥∶砂∶石∶掺合料＝1∶2.63∶5.33∶0.67，水胶比＝0.45。
1.混凝土配合比的设计基本要求
市政工程中所使用的混凝土须满足以下五项基本要求：
（1）满足施工规定所需的和易性要求；
（2）满足设计的强度要求；
（3）满足与使用环境相适应的耐久性要求；
（4）满足业主或施工单位渴望的经济性要求；
（5）满足可持续发展所必需的生态性要求。
2.混凝土配合比设计的三个参数
混凝土配合比设计，实质上就是确定胶凝材料、水、砂和石子这四种组成材料用量之间的三个比例关
系：
（1）水与胶凝材料之间的比例关系，常用水胶比表示；
（2）砂与石子之间的比例关系，常用砂率表示；
（3）胶凝材料与集料之间的比例关系，常用单位用水量（1m3混凝土的用水量）来表示。
3.混凝土配合比设计步骤
混凝土配合比设计步骤包括配合比计算、试配和调整、施工配合比的确定等。
（1）初步配合比计算
1）计算配制强度（f cu，o）。根据《普通混凝土配合比设计规程》（JGJ 55—2011）规定，混凝土配制强度应按下列规定确定：
①当混凝土的设计强度小于C60时，配制强度应按下式确定：
f cu，o≥f cu，k＋1.645σ
式中f cu，o——混凝土配制强度，MPa；
f cu，k——混凝土立方体抗压强度标准值，这里取混凝土的设计强度等级值，MPa；
σ——混凝土强度标准差，MPa。
②当混凝土的设计强度不小于C60时，配制强度应按下式确定：
f cu，o≥1.15f cu，k
混凝土强度标准差σ应根据同类混凝土统计资料计算确定，其计算公式如下：
σ=
式中f cu，i——统计周期内同一品种混凝土第i组试件的强度值，MPa；
mf cu——统计周期内同一品种混凝土n组试件的强度平均值，MPa；
n——统计周期内同品种混凝土试件的总组数。
当具有近1个月～3个月的同一品种、同一强度等级混凝土的强度资料，且试件组数不小于30时，其混凝土强度标准差σ应按上式进行计算。
对于强度等级不大于C30的混凝土，当混凝土强度标准差计算值不小于3.0MPa时，应按混凝土强度标准差计算公式计算结果取值；当混凝土强度标准差计算值小于3.0MPa时，应取3.0MPa。
对于强度等级大于C30且小于C60的混凝土，当混凝土强度标准差计算值不小于4.0MPa时，应按混凝土强度标准差计算公式计算结果取值；当混凝土强度标准差计算值小于4.0MPa时，应取4.0MPa。
当没有近期的同一品种、同一强度等级混凝土强度资料时，其强度标准差σ可按表6-3取值。
混凝土强
度标准差σ值 表6-3
2）计算水胶比（W /B ）。混凝土强度等级小于C 60时，混凝土水胶比应按下式计算：
a b cu o a b b +W f B f f ααα=，
式中 αa 、αb ——回归系数，回归系数可由表6-4采用；
f b ——胶凝材料28d 胶砂抗压强度，可实
测，MPa 。
回归系数αa
和αb 选用表
表6-4
当胶凝材料28d 抗压强度（f b ）无实测值时，其
值可按下式确定：
f b＝γf·γs·f ce
式中γf、γs——粉煤灰影响系数和粒化高炉矿渣粉影响系数，按表6-5选用；
f ce ——水泥28d胶砂抗压强度，可实测，MPa。
粉煤灰影响系数γf和粒化高炉矿渣粉影响系数γs表6-5
注： 1.采用Ⅰ级、Ⅱ级粉煤灰宜取上限值；
2.采用S75级粒化高炉矿渣粉宜取下限值，采用
S95级粒化高炉矿渣粉宜取上限值，采用S105
级粒化高炉矿渣粉宜取上限值加0.05；
3.当超出表中的掺量时，粉煤灰和粒化高炉矿渣粉影响系数应经试验测定。
在确定f ce值时，f ce值可根据3d强度或快测强度推定28d强度关系式得出。当无水泥28d抗压强度实测值时，其值可按下式确定：
f ce＝γc·f ce，g
式中γc——水泥强度等级值的富余系数（可按实际统计资料确定）；当缺乏实际统计资料时，可按表6-6选用；
f ce，g——水泥强度等级值，MPa。
水泥强度等级值的富余系数（γc）表6-6
3）每立方米混凝土用水量的确定。
①干硬性和塑性混凝土用水量的确定。
水胶比在0.40～0.80范围内时，根据粗集料的品种、粒径及施工要求的混凝土拌合物稠度，其用水量可按表6-7、表6-8选取。
干硬性混凝土的用水量（单位：kg/m3）表6-7
塑性魂混凝土的用水量（单位：kg/m3）表6-8
②流动性和大流动性混凝土的用水量宜按下列步骤计算：
A.以表6-8中坍落度90mm的用水量为基础，按坍落度每增大20mm用水量增加5kg，计算出未掺外加剂时的混凝土用水量。当坍落度增大到180mm以上时，随坍落度的相应增加的用水量可减少。
B.掺外加剂时的混凝土用水量可按下式计算：
m wa＝m wo（1－β）
式中m wa ——掺外加剂混凝土每立方米混凝土的用水量，kg；
m wo——未掺外加剂混凝土每立方米混凝土的用水量，kg；
β——外加剂的减水率，应经混凝土的试验确定，％。
4）每立方米混凝土胶凝材料用量（m bo ）的确定。根据已选定的混凝土用水量m wo 和水胶比（W /B ）可求出胶凝材料用量：
wo
bo =m m W B
每立方米混凝土矿物掺合料用量（m fo ）的确定：
m fo =m bo ·βf
式中 βf ——矿物掺合料掺量（％），矿物掺合料在
混凝土中的掺量应通过试验确定。采用
硅酸盐水泥或普通硅酸盐水泥时，钢筋
混凝土和预应力混凝土中矿物掺合料最
大掺量宜分别符合表6-9和表6-10的规
定。对基础大体积混凝土，粉煤灰、粒
化高炉矿渣粉和复合掺合料的最大掺量
可增加5％。采用掺量大于30％的C 类
粉煤灰的混凝土应以实际使用的水泥和
粉煤灰掺量进行安定性检验。
钢筋混凝土中矿
物掺合料最大掺量 表6-9
预应力混凝土中矿物掺合料最大掺量表6-10
每立方米混凝土水泥用量（m co）的确定：
m co=m bo－m fo
为保证混凝土的耐久性，由以上计算得出的胶凝材料用量还要满足有关规定的最小胶凝材料用量的要
求，如算得的胶凝材料用量少于规定的最小胶凝材料用量，则应取规定的最小胶凝材料用量值。
5）砂率的确定。砂率可以根据以砂填充石子空隙，并稍有富余，以拨开石子的原则来确定。根据此原则可列出砂率计算公式如下：
so go V V P '''=
''so so so ''''go so so go go
'''''
so go so ''''''''so go go go so go s so m V m m V V V P P V P V P ρβββρρρρββρρρρ===++=++
式中 βs ——砂率，％；
m so ，m go ——每立方米混凝土中砂及石子用量，kg ； V 'so ，V 'go ——每立方米混凝土中砂及石子松散体积，其中V 'so ＝V 'go P '，m 3；
ρ'so ，ρ'go ——砂和石子堆积密度，kg /m 3；
P ′ ——石子空隙率，％；
β ——砂浆剩余系数（一般取1.1～1.4）。
6）粗集料和细集料用量的确定。
①当采用质量法时，应按下列公式计算：
m co ＋m fo ＋m go ＋m so ＋m wo ＝m cp
so s so go 100%m m m β=?+
式中 m co ——每立方米混凝土的水泥用量，kg ；
m fo ——每立方米混凝土的矿物掺合料用量，
kg ；
m go ——每立方米混凝土的粗集料用量，kg ； m so ——每立方米混凝土的细集料用量，kg ； m wo ——每立方米混凝土的用水量，kg ；
m cp ——每立方米混凝土拌合物的假定质量（其值可取2350～2450kg ），kg ；
βs ——砂率，％。
②当采用体积法时，应按下列公式计算：
go
co fo so wo
''c f g s w +++++0.01=1m m m m m ρρρρρ
so s so go
100%m m m β=?+
式中 ρc ——水泥密度（可取2900～3100kg /m 3），
kg /m 3；
ρf ——矿物掺合料密度，kg /m 3；
ρ′g ——粗集料的表观密度，kg /m 3；
ρ′s ——细集料的表观密度，kg /m 3；
ρw ——水的密度（可取1000kg /m 3），kg /m 3； α ——混凝土的含气量百分数（在不使用引气型外加剂时，α可取1）。
粗集料和细集料的表观密度ρg 与ρs 应按现行行业标准《普通混凝土用砂、石质量及检验方法标准》（JGJ 52—2006）规定的方法测定。
7）每立方米混凝土外加剂用量（m ao）的确定。每立方米混凝土外加剂用量（m ao）应按下列计算：
m ao=m bo·βa
式中m ao——计算配合比每立方米混凝土中外加剂用量，kg/m3；
m bo——计算配合比每立方米混凝土中胶凝材料用量，kg/m3；
βa——外加剂掺量，％，应经混凝土试验确定。
（2）配合比的试配、调整与确定
1）配合比的试配、调整。以上求出的各材料用量，是借助于一些经验公式和数据计算出来的，或是利用经验资料查得的，因而不一定符合实际情况，必须通过试拌调整，直到混凝土拌合物的和易性符合要求为止，然后提出供检验混凝土强度用的基准配合比。
2）配合比的确定。由试验得出的各胶水比值时的混凝土强度，用作图法或计算求出与f cu，o相对应的胶水比值，并按下列原则确定每立方米混凝土的材料用量：
①用水量（m w）和外加剂用量（m a）。在试拌配合比的基础上，用水量（m w）和外加剂用量（m a）应根据确定的水胶比作调整；
②胶凝材料用量（m b）。胶凝材料用量（m b）应
以用水量乘以确定的胶水比计算得出；
③粗、细集料用量（m g 及m s ）。粗、细集料用量（m g 及m s ）应根据用水量和胶凝材料用量进行调整。
3）混凝土表观密度的校正。其步骤如下： ①计算出混凝土的计算表观密度值（ρc ，c ）：
ρc ，c ＝m c ＋m f ＋m g ＋m s ＋m w
②将混凝土的实测表观密度值（ρc ，t ）除以ρc ，c 得出校正系数δ，即
c t c c ρδρ=，，
③当ρc ，t 与ρc ，c 之差的绝对值不超过ρc ，c 的2％时，由以上定出的配合比，即为确定的设计配合比；若二者之差超过2％时，则要将已定出的混凝土配合比中每项材料用量均乘以校正系数δ，即为最终定出的设计配合比。
（3）施工配合比
设计配合比，是以干燥材料为基准的，而工地存放的砂、石材料都含有一定的水分。所以现场材料的实际称量应按工地砂、石的含水情况进行修正，修正后的配合比，叫做施工配合比。
现假定工地测出的砂的含水率为a ％、石子的含水率为b ％，则将上述设计配合比换算为施工配合比，其材料的称量应为：
水泥：m′c＝m c（kg）
砂：m′s＝m s（1＋a％）（kg）石子：m′g＝m g（1＋b％）（kg）水：m′w＝m w－m s×a％－m g ×b％（kg）
矿物掺合料：m′f＝m f（kg）
普通混凝土配合比设计方法[1] 一、基本要求 1.普通混凝土要兼顾性能与经济成本，最主要的是要控制每立方米胶凝材料用量及水泥用量，走低水胶比、大掺合料用量、高砂率的设计路线； 2.普通塑性混凝土配合比设计时，主要参数参考下表 ； ②普通混凝土掺合料不宜使用多孔、含碳量、含泥量、泥块含量超标的掺合料； ③确保外加剂与水泥及掺合料相容性良好，其中重点关注缓凝剂、膨胀剂等与水泥及掺合料的相容性，相容性不良的外加剂，不得用于配制混凝土； 3 设计普通混凝土配合比时，应用excel编计算公式，计算过程中通过调整参数以符合表1给出的范围。
2 术语、符号 2.1 术语 2.1.1普通混凝土ordinary concrete 干表观密度为2000～2800kg/m3的水泥混凝土。 2.1.2 干硬性混凝土stiff concrete 拌合物坍落度小于10mm且须用维勃时间（s）表示其稠度的混凝土。 2.1.3塑性混凝土plastic concrete 拌合物坍落度为10mm～90mm的混凝土。 2.1.4流动性混凝土pasty concrete 拌合物坍落度为100mm～150mm的混凝土。 2.1.5大流动性混凝土flowing concrete 拌合物坍落度不小于160mm的混凝土。 2.1.6抗渗混凝土impermeable concrete 抗渗等级不低于P6的混凝土。 2.1.7抗冻混凝土frost-resistant concrete 抗冻等级不低于F50的混凝土。 2.1.8高强混凝土high-strength concrete 强度等级不小于C60的混凝土。 2.1.9泵送混凝土pumped concrete 可在施工现场通过压力泵及输送管道进行浇筑的混凝土。 2.1.10大体积混凝土mass concrete 体积较大的、可能由胶凝材料水化热引起的温度应力导致有害裂缝的结构混凝土。 2.1.11 胶凝材料binder 混凝土中水泥和矿物掺合料的总称。 2.1.12 胶凝材料用量binder content 混凝土中水泥用量和矿物掺合料用量之和。 2.1.13 水胶比water-binder ratio 混凝土中用水量与胶凝材料用量的质量比。 2.1.14 矿物掺合料掺量percentage of mineral admixture 矿物掺合料用量占胶凝材料用量的质量百分比。 2.1.15 外加剂掺量percentage of chemical admixture 外加剂用量相对于胶凝材料用量的质量百分比。

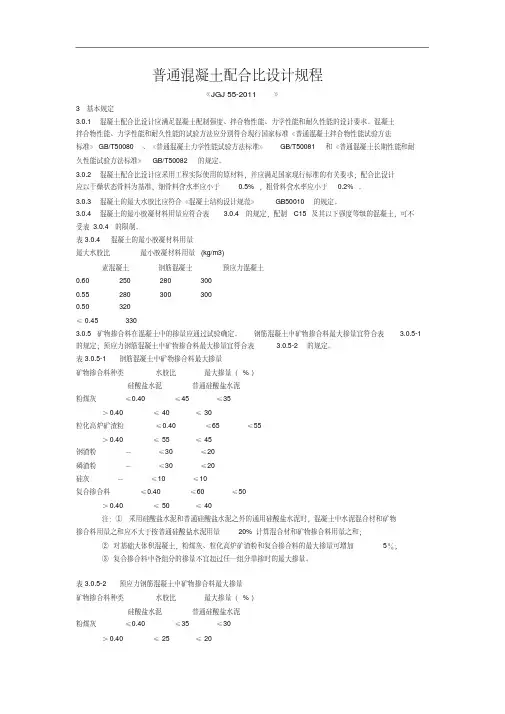

普通混凝土配合比设计规程 《JGJ 55-2011》 3 基本规定 3.0.1 混凝土配合比设计应满足混凝土配制强度、拌合物性能、力学性能和耐久性能的设计要求。混凝土拌合物性能、力学性能和耐久性能的试验方法应分别符合现行国家标准《普通混凝土拌合物性能试验方法标准》GB/T50080、《普通混凝土力学性能试验方法标准》GB/T50081和《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082的规定。 3.0.2 混凝土配合比设计应采用工程实际使用的原材料，并应满足国家现行标准的有关要求；配合比设计应以干燥状态骨料为基准，细骨料含水率应小于0.5%，粗骨料含水率应小于0.2%。 3.0.3 混凝土的最大水胶比应符合《混凝土结构设计规范》GB50010的规定。 3.0.4 混凝土的最小胶凝材料用量应符合表3.0.4的规定，配制C15及其以下强度等级的混凝土，可不受表3.0.4的限制。 表3.0.4 混凝土的最小胶凝材料用量 最大水胶比最小胶凝材料用量(kg/m3) 素混凝土钢筋混凝土预应力混凝土 0.60 250 280 300 0.55 280 300 300 0.50 320 ≤0.45330 3.0.5矿物掺合料在混凝土中的掺量应通过试验确定。钢筋混凝土中矿物掺合料最大掺量宜符合表3.0.5-1的规定；预应力钢筋混凝土中矿物掺合料最大掺量宜符合表3.0.5-2的规定。 表3.0.5-1 钢筋混凝土中矿物掺合料最大掺量 矿物掺合料种类水胶比最大掺量（%） 硅酸盐水泥普通硅酸盐水泥 粉煤灰≤0.40≤45≤35 ＞0.40 ≤40≤30 粒化高炉矿渣粉≤0.40≤65≤55 ＞0.40 ≤55≤45 钢渣粉－≤30≤20 磷渣粉－≤30≤20 硅灰－≤10≤10 复合掺合料≤0.40≤60≤50 ＞0.40 ≤50≤40 注：①采用硅酸盐水泥和普通硅酸盐水泥之外的通用硅酸盐水泥时，混凝土中水泥混合材和矿物掺合料用量之和应不大于按普通硅酸盐水泥用量20%计算混合材和矿物掺合料用量之和； ②对基础大体积混凝土，粉煤灰、粒化高炉矿渣粉和复合掺合料的最大掺量可增加5％； ③复合掺合料中各组分的掺量不宜超过任一组分单掺时的最大掺量。 表3.0.5-2 预应力钢筋混凝土中矿物掺合料最大掺量 矿物掺合料种类水胶比最大掺量（%） 硅酸盐水泥普通硅酸盐水泥 粉煤灰≤0.40≤35≤30 ＞0.40 ≤25≤20
第七讲普通混凝土配合比设计 一、与混凝土有关的基本概念 1.混凝土—用水泥、砂、石、掺合料、水以及外加剂按设计比例配制，经搅拌、成型、养护而得的水泥混凝土称为普通混凝土，简称混凝土。它是一种原料易得、施工便利、具有较好耐久性和强度的建筑材料。 2.混凝土标号—是指混凝土按标准方法成型，标准立方体试件（200mm×200mm×200m）在标准养护条件下（温度20±3℃，相对湿度大于90%）养护28d所得的抗压强度值，单位为kgf/cm2（以三个试件测值的算术平均值作为该组试件的抗压强度值，三个测值中的最小值与较大值之差超过较大值20%时，舍去最小值，以剩余的两个测值的平均值作为该组试件的抗压强度值）。 3.混凝土强度等级—是指混凝土按标准方法成型、标准立方体试件（150mm×150mm×150mm）在标准养护条件下（温度20±2℃，相对湿度95%以上）养护28d所得的抗压强度总体分布中的一个值，强度低于该值的百分率不超过5%，以C与立方体抗压强度标准值MPa （N/mm2）表示。如：混凝土立方体抗压强度标准值ｆｃｕ，ｋ＝20MPa，其强度等级表示为C20。（混凝土立方体抗压强度以三个试件测值的算术平均值作为该组试件的抗压强度值。当三个测值中的最大值或最小值与中间值的差值超过中间值的15%时，则取中间值做为该组试件的抗压强度测定值，当最大值或最小值与中间值的差值均超过中间值
的15%时，则该组试件的抗压强度测定值无效。） 4.混凝土强度等级与混凝土标号的换算。 混凝土强度等级＝混凝土标号÷10－2 5.混凝土立方体试件抗压强度换算系数。 6．混凝土强度与齡期的关系 龄期—是指混凝土强度增长所需的时间。强度与龄期的关系，在标准养护时：R3→40%R28； R7→60～70%R28； R28达到设计强度。 7.砂率 砂率是指混凝土中砂在骨料（砂及石子）总量中所占的质量百分率。影响砂率的一般因素为： ⑴砂率随粗骨料的粒径增大而减小；随粒径减小砂率应增大。 ⑵细砂时砂率小，粗砂时砂率应增大。 ⑶卵石时砂率小，碎石时砂率应加大。 ⑷水灰比小时砂率小，水灰比增大时砂率应增大。
C25普通混凝土配合比设计说明 一、设计所依据的试验规程及规范： 《普通混凝土配合比设计规程》JGJ 55-2011 《公路工程水泥及水泥混凝土试验规程》JTG E30-2005 《公路工程集料试验规程》JTG E42-2005 《公路工程岩石试验规程》JTG E41-2005 《通用硅酸盐水泥》GB 175-2007 《混凝土外加剂》GB 8076-2008 《公路桥涵施工技术规范》JTG/T F50-2011 二、设计要求： C25普通混凝土的配合比设计应满足：施工要求的工作性、结构要求的力学性能； 体积稳定性能和混凝土结构在所处环境条件下要求的耐久性，设计坍落度120-160mm，能满足混凝土结构工程的要求，确保其施工要求的工作性，体积稳定性，耐久性和设计强度等级要求。主要应用桥涵工程墩台基础、台身、台帽、墙身基础、排水工程等。 三、原材料情况： 1．粗集料：采用接山镇前寨子砂石料厂生产的碎石、规格为5-10mm：10-20mm：16-31.5mm，比例为（30%：50%:20%）。 2．细集料：采用接山镇前寨子砂石料厂生产的河砂，规格为Ⅱ级中砂。 3．水泥：山东鲁珠集团有限公司生产的P.O 42.5水泥。 4. 外加剂：长春北华建材有限公司生产的聚羧酸高性能减水剂，掺量0.9%，减水率初 选15%。 5．水：饮用水。 四．初步配合比确定 1．确定混凝土配制强度： 已知设计强度等级为25Mpa，无历史统计资料，查《普通混凝土配合比设计规程》JGJ 55-2011表4.0.2查得：标准差σ=5.0 Mpa ?cu,0= ?cu,k+1.645σ= 25+1.645×5.0=33.225MPa 2．计算水泥实际强度（?ce） 已知采用P.O 42.5水泥，28d胶砂强度（?ce）无实测值时,可按下式计算： 水泥强度等级值的富余系数，可按实际统计资料确定；当缺乏实际统计资料时，也可按表
混凝土配合比设计的基本原则 1. 1 坚固性 坚固性是指混凝土的强度指标,因为混凝土的质量在目前是以抗压强度指标为主要依据的。影响混凝土抗压强度的因素很多,主要有水泥强度等级及水灰比、骨料种类及级配、施工条件等。 1) 水泥强度等级:水泥强度等级大致代表了水泥的活性,即在相同配合比的情况下,水泥强度等级越高,混凝土的强度等级也越高。在混凝土配合比设计中,主要从经济合理的角度来选择水泥强度等级,如果对水泥强度等级和品种没有选择的余地,那只能靠在配合比设计中调整比例,掺加外加剂等综合性措施加以解决。 2) 水灰比:混凝土单位体积中所用水的重量和水泥的重量比被称为水灰比。水灰比越大,混凝土的强度越低,为此,在满足和易性的前提下,混凝土用水量越少越好,这是混凝土配合比设计中的一条基本原则。 3) 骨料的种类及级配:砂子、石子在混凝土中起骨架作用,因此统称骨料。砂石由石材的品种、颗粒级配、含泥量、坚固性、有害物质等指标来表示它的质量。砂石质量越好,配制的混凝土质量越好。当骨料级配良好,砂率适中时,由于组成了密实骨架,可使混凝土获得较高的强度。 4) 施工条件:如果施工条件较好,并有一定的管理措施时,可适当降低混凝土的坍落度;反之,如现场施工条件较差时,应适当提高混凝土的坍落度。
1. 2 和易性 混凝土的和易性是指在一定施工条件下,确保混凝土拌合物成分均匀,在成型过程中满足振动密实的混凝土性能。常用坍落度和维勃稠度来表示。 不同类型的构件,对和易性的要求在施工验收规范中已有规定,但还要结合施工现场的设备条件和管理水平来确定。影响混凝土和易性的因素很多,但主要一条就是用水量。增加用水量,混凝土的坍落度是增加了,但是混凝土的强度也下降了。因此,采用使用减水剂的方法成了改善混凝土和易性最经济合理和最有效的方法。 1. 3 耐久性 混凝土的耐久性是它抵抗外来及内部被侵蚀破坏的能力,新疆(北疆) 地处严寒地带,夏季炎热干燥,冬季严寒多雪,混凝土受大气的侵蚀很严重,所以,施工验收规范对最大水灰比和最小泥用量都作了规定,但是仅仅执行这些规定还不能完全满足耐久性的要求。为了提高混凝土的耐久性,就必须在配合比设计中考虑采取相应的措施,如水泥品种和强度等级的选择,砂石级配和砂率的调整,但最主要的是用混凝土外加剂和掺合料来提高混凝土的耐久性。 1. 4 经济性 混凝土配合比的设计应在保证质量的前提下,省工省料才是最经济的。水泥是混凝土中价值最高的材料,节约水泥用量是混凝土配合比设计中的一个主要目标,但必须是采用合理的措施达到综合性的经济指标才是行之有效的。首先,使用混凝土外加剂和掺合料,使用减水剂既可以改善混凝土的和易性,也可以达到节约水泥的目的,掺加粉煤灰可以代替部分水泥,并改善混凝土的性能。其次,加强技术管理,提高混凝土的匀质性。最后,根据当地的砂石质量情况采用合理砂率和骨料级配。 2 混凝土配合比设计的步骤 2. 1 熟悉现行的规范和技术标准 普通混凝土配合比设计的方法和步骤,应该遵守国家建设部发布的行业标准J GJ 5522000 普混凝土配合比设计规程。该标准规定了配合比设计应分三个步骤。 1) 配合比的设计计算;2) 试配;3) 配合比的调整与确定。该标准给出了许多全国性统一用的技术参数,如混凝土试配强度计算公式、混凝土用水量选用表、混凝土砂率选用表等。此外,配合比设计还必须掌握GB 5020422002 混凝土结构工程施工及验收规范和GB J107287 混凝土强度检验评定标准。 2. 2 原材料的准备和检验混凝土由四种材料组成:水泥、砂子、石子和水。目
普通混凝土配合比设计例题 设计C20泵送混凝土，材料：水泥P.O42.5，中砂（筛余量25-0%），碎石（5-30mm）连续级配，减水剂YAN（参量0.8%，减水率14%）。 普通混凝土配合比设计，一般应根据混凝土强度等级及施工所要求的混凝土拌合物坍落度（或工作度——维勃稠度）指标进行。如果混凝土还有其他技术性能要求，除在计算和试配过程中予以考虑外，尚应增添相应的试验项目，进行试验确认。 普通混凝土配合比设计应满足设计需要的强度和耐久性。水灰比的最大允许值，可参见表1 混凝土的最大水灰比和最小水泥用量表1 注：1．当采用活性掺合料取代部分水泥时，表中最大水灰比和最小水泥用量即为替代前的水灰比和水泥用量。 2．配制C15级及其以下等级的混凝土，可不受本表限制。 混凝土拌合料应具有良好的施工和易性和适宜的坍落度。混凝土的配合比要求有较适宜的技术经济性。 普通混凝土配合比设计步骤 普通混凝土配合比计算步骤如下： （1）计算出要求的试配强度f cu,0，并计算出所要求的水灰比值； （2）选取每立米混凝土的用水量，并由此计算出每立米混凝土的水泥用量；
（3）选取合理的砂率值，计算出粗、细骨料的用量，提出供试配用的计算配合比。 以下依次列出计算公式： 1．计算混凝土试配强度f cu,0，并计算出所要求的水灰比值（W/C） （1）混凝土配制强度 混凝土的施工配制强度按下式计算： f cu,0≥f cu,k＋1.645σ 式中f cu,0——混凝土的施工配制强度（MPa）； f cu,k——设计的混凝土立方体抗压强度标准值（MPa）； σ——施工单位的混凝土强度标准差（MPa）。 σ的取值，如施工单位具有近期混凝土强度的统计资料时，可按下式求得： 式中f cu,i——统计周期内同一品种混凝土第i组试件强度值（MPa）； μfcu——统计周期内同一品种混凝土N组试件强度的平均值（MPa）； N——统计周期内同一品种混凝土试件总组数，N≥250 当混凝土强度等级为C20或C25时，如计算得到的σ＜2.5MPa，取σ＝2.5MPa；当混凝土强度等级等于或高于C30时，如计算得到的σ＜3.0MPa，取σ＝3.0MPa。 对预拌混凝土厂和预制混凝土构件厂，其统计周期可取为一个月；对现场拌制混凝土的施工单位，其统计周期可根据实际情况确定，但不宜超过三个月。 施工单位如无近期混凝土强度统计资料时，可按表2取值。 σ取值表表2 查表取σ=5N/mm则f cuo≥20 N/mm＋1.645×5 N/mm≈28 N/mm （2）计算出所要求的水灰比值（混凝土强度等级小于C60时）
《普通混凝土配合比设计规程》（JGJ 55-2011）简介 配合比设计是混凝土设计、生产和应用中的最重要环节之一，配合比设计成功与否，决定了混凝土的技术先进性、成本可控性和发展可持续性等问题。早在上世纪70年代末、针对原建设部下达的“使用新标准水泥配制混凝土”研究 课题，中国建筑科学研究院组织有关单位进行了混凝土配制技术研究，该研究成果经建设部组织全国性验证，对科学合理地在全国范围内解决水泥新标准使用起到重要作用。为统一我国混凝土配制的方法和步骤，并为混凝土配合比设计者提供基础技术参数，在上述研究成果基础上，中国建筑科学研究院主编了《普通混凝土配合比设计规程》（JGJ55）（以下简称《规程》）。为配合比设计者提供了易于操作、程序简单的快捷配制技术。自《规程》颁布实施以来，被广泛用于基础建设、轨道交通、市政环卫、工业与民用建筑、海港工程、铁路工程等领域。对我国混凝土的推广、应用和发展起到基础性作用。随着现代混凝土技术的快速发展，配合比设计面临新的挑战，例如：以耐久性能为设计指标、矿物掺合料的种类和掺量不断增多、普遍应用外加剂、特殊性能要求增多等。因此，《普通混凝土配合比设计规程》（JGJ55）需修订完善。经中国建筑科学研究院申请，《规程》被列入原建设部《2005年度工程建设标准规范制订、修订计划(第一
批)》，并于2010年11月完成编制和通过审查。住房和城乡建设部于2011年4月22日发布公告，批准本《规程》为行业标准，编号为JGJ55-2011，自2011年12月1日起实施。其中，第6.2.5条为强制性条文。原《普通混凝土配合比设计规程》（JGJ55-2000）同时废止。2 主要修订内容《规程》共分7章，主要内容如下：（1）总则提出《规程》的编制目的和适用范围。《规程》适用于工业与民用建筑及一般构筑 物所采用的普通混凝土配合比设计。（2）术语、符号增加了胶凝材料、胶凝材料用量、水胶比、矿物掺合料掺量和外加剂掺量等5个术语，上述术语在混凝土工程技术领域已被普遍接受。修订了相关符号，使计算过程更加清晰。（3）基本规定依据我国混凝土实际应用情况与技术条件，本《规程》新增“基本规定”一章，详细规定了混凝土配合比设计原则、原材料要求、最大水胶比、矿物掺合料限值、氯离子最大含量、最小含气量和最大碱含量等技术指标。本章重点强调混凝土配合比设计应满足耐久性能要求，即混凝土配合比设计不仅应满足配制强度要求，还应满足施工性能、其他力学性能、长期性能和耐久性能的要求，并规定配合比设计所用原材料应采用工程实际使用的原材料。宜采用干燥状态骨料进行配合比设计，也可选用饱和面干状态骨料，两者均为过程控制的一种手段。混凝土的最大水胶比应符合现行国家标准《混凝土结构设计规范》（GB 50010）的规定。水胶比和最
6.1.5 普通混凝土配合比设计 混凝土配合比设计就是根据工程要求、结构形式和施工条件来确定各组成材料数量之间的比例关系。常用的表示方法有两种： 一种是以1m3混凝土中各项材料的质量表示，如某配合比：水泥240kg，水180kg，砂630kg，石子1280kg，矿物掺合料160kg，该混凝土1m3总质量为2490kg； 另一种是以各项材料相互间的质量比来表示（以水泥质量为1），将上例换算成质量比为：水泥∶砂∶石∶掺合料＝1∶2.63∶5.33∶0.67，水胶比＝0.45。 1.混凝土配合比的设计基本要求 市政工程中所使用的混凝土须满足以下五项基本要求： （1）满足施工规定所需的和易性要求； （2）满足设计的强度要求； （3）满足与使用环境相适应的耐久性要求； （4）满足业主或施工单位渴望的经济性要求； （5）满足可持续发展所必需的生态性要求。 2.混凝土配合比设计的三个参数 混凝土配合比设计，实质上就是确定胶凝材料、水、砂和石子这四种组成材料用量之间的三个比例关
系： （1）水与胶凝材料之间的比例关系，常用水胶比表示； （2）砂与石子之间的比例关系，常用砂率表示； （3）胶凝材料与集料之间的比例关系，常用单位用水量（1m3混凝土的用水量）来表示。 3.混凝土配合比设计步骤 混凝土配合比设计步骤包括配合比计算、试配和调整、施工配合比的确定等。 （1）初步配合比计算 1）计算配制强度（f cu，o）。根据《普通混凝土配合比设计规程》（JGJ 55—2011）规定，混凝土配制强度应按下列规定确定： ①当混凝土的设计强度小于C60时，配制强度应按下式确定： f cu，o≥f cu，k＋1.645σ 式中f cu，o——混凝土配制强度，MPa； f cu，k——混凝土立方体抗压强度标准值，这里取混凝土的设计强度等级值，MPa； σ——混凝土强度标准差，MPa。 ②当混凝土的设计强度不小于C60时，配制强度应按下式确定：
混凝土施工管理工作程序 一、混凝土的原材料选择 1.水泥。水泥是混凝土中的主要胶凝材料，对混凝土质量影响很大。水泥质量控制的重点是稳定性控制。为确保混凝土质量，可从以下方面加以控制：(1)采用旋窑水泥。旋窑水泥的生产规模较大，其水泥安定性好，质量稳定，批与批之间强度及矿物组成波动小，有利于混凝土质量控制。(2)优先选用抗冻性好、抗硫酸盐能力强、标准稠度低、强度等级不低于42．5早强的硅酸盐水泥、普通硅酸盐水泥。(3)将水泥强度富余量、强度标准差、初终凝时间、对外加剂的适应性和经时坍落度损失率等技术指标相结合，综合评价水泥质量的优劣，实行优胜劣汰，选择水泥供应商(厂家)。(4)运用数理统计方法对水泥质量的稳定性进行评价，并根据统计结果，确定混凝土配合比及调整的依据。 水泥进场时必须按规定进行抽样检测，进行快速检验（如水泥凝结时间或安定性检验）并确认合格后方可使用，并在使用前向施工单位提供本批次所用水泥的复检报告和厂方质保资料。 商品混凝土应以质量稳定，信誉好的大型旋窑水泥为主，且进货时要严格控制散装水泥的入罐温度以不烫手为宜。并依据标准，对进厂的水泥按批复检凝结时间，安定性与强度等指标，不合格的水严禁使用，确保生产所用水泥的质量。 2.集料。在选择骨料时注重骨料的强度、级配、粒径、针片状颗粒含量、含泥量、泥块含量及其有害物质含量，这都将对混凝土质量产生影响。如砂、石中含泥量偏高，将影响混凝土的强度和耐久性；如石子针片状含量过高，则会影响混凝土的流动性，易造成堵泵，并降低混凝土的密实度。砂和碎石应采用质地坚硬、级配良好的中砂，细度模数在2.5～2.9之间，砂的含泥量应小于2％，泥块含量小于0.5％；碎石采用仙浴湾石场产5～31.5连续级配，压碎值小于10％，含泥量小于1％，泥块含量为0。 3.细掺合料。选用粉煤灰时，宜考虑选用相对固定的厂家，要求其货源供应充足，其质量波动就相对较小。华能电厂Ⅱ级干法灰，细度不大于20％，烧失量<5％，需水量比<103％。 4.外加剂。高效减水剂是配制高性能混凝土的技术关键。本次采用某建科院
普通混凝土配合比设计（新规范） 一、术语、符号 1.1 普通混凝土 干表观密度为2000kg/m3～2800kg/m3的混凝土。 （在建工行业，普通混凝土简称混凝土，是指水泥混凝土） 1.2 干硬性混凝土 拌合物坍落度小于10mm且须用维勃稠度（s）表示其稠度的混凝土。 （维勃稠度可以合理表示坍落度很小甚至为零的混凝土拌合物稠度，维勃稠度等级划分为5个。） 1.3 塑性混凝土 拌合物坍落度为10mm～90mm的混凝土。 1.4 流动性混凝土 拌合物坍落度为100mm～150mm的混凝土。 1.5 大流动性混凝土 拌合物坍落度不低于160mm的混凝土。
1.6 胶凝材料 混凝土中水泥和矿物掺合料的总称。 1.7 胶凝材料用量 混凝土中水泥用量和矿物掺合料用量之和。 1.8 水胶比 混凝土中用水量与胶凝材料用量的质量比。（代替水灰比） （胶凝材料和胶凝材料用量的术语和定义在混凝土工程技术领域已被广泛接受） 二、设计方法、步骤及相关规定 2.1 基本参数 （1）水胶比W/B； （2）每立方米砼用水量m w； （3）每立方米砼胶凝材料用量m b； （4）每立方米砼水泥用量m C； （5）每立方米砼矿物掺合料用量m f； （6）砂率βS：砂与骨料总量的重量比； （7）每立方米砼砂用量m S； （8）每立方米砼石用量m g。 2.2 理论配合比（计算配合比）的设计与计算 基本步骤：
? 混凝土配制强度的确定； ? 计算水胶比； ? 确定每立方米混凝土用水量； ? 计算每立方米混凝土胶凝材料、矿物掺合料和水泥用量； ? 确定混凝土砂率； ? 计算粗骨料和细骨料用量。 （1）混凝土配制强度的确定 ? 混凝土配制强度应按下列规定确定： 当混凝土设计强度等级小于C60时，配制强度应按下式确定： σ645.1,0,+≥k cu cu f f （1） 式中：0,cu f ——混凝土配制强度（MPa ）； k cu f ,——混凝土立方体抗压强度标准值，这里取混凝土的设计强 度等级值（MPa ）； σ——混凝土强度标准差（MPa ）。 当设计强度等级不小于C60时，配制强度应按下式确定： k cu cu f f ,0,15.1≥ （2） ? 混凝土强度标准差应按下列规定确定： 有近1～3个月同品种、同等级混凝土强度资料，且试件组数不小于30，
普通混凝土配合比设计 总结 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
普通混凝土配合比设计（新规范） 一、术语、符号 普通混凝土 干表观密度为 2000kg/m3～2800kg/m3的混凝土。 （在建工行业，普通混凝土简称混凝土，是指水泥混凝土） 干硬性混凝土 拌合物坍落度小于10mm且须用维勃稠度（s）表示其稠度的混凝土。 （维勃稠度可以合理表示坍落度很小甚至为零的混凝土拌合物稠度，维勃稠度等级划分为5个。） 塑性混凝土 拌合物坍落度为10mm～90mm的混凝土。 流动性混凝土 拌合物坍落度为100mm～150mm的混凝土。 大流动性混凝土 拌合物坍落度不低于160mm的混凝土。 胶凝材料 混凝土中水泥和矿物掺合料的总称。 胶凝材料用量 混凝土中水泥用量和矿物掺合料用量之和。
水胶比 混凝土中用水量与胶凝材料用量的质量比。（代替水灰比） （胶凝材料和胶凝材料用量的术语和定义在混凝土工程技术领域已被广泛接受）二、设计方法、步骤及相关规定 基本参数 （1）水胶比W/B； （2）每立方米砼用水量m w； （3）每立方米砼胶凝材料用量m b； （4）每立方米砼水泥用量m C； （5）每立方米砼矿物掺合料用量m f； （6）砂率βS：砂与骨料总量的重量比； （7）每立方米砼砂用量m S； （8）每立方米砼石用量m g。 理论配合比（计算配合比）的设计与计算 基本步骤： ?混凝土配制强度的确定； ?计算水胶比； ?确定每立方米混凝土用水量； ?计算每立方米混凝土胶凝材料、矿物掺合料和水泥用量； ?确定混凝土砂率； ?计算粗骨料和细骨料用量。
普通混凝土配合比设计、试配与确定 第1题 已知水胶比为0.40，查表得到单位用水量为190kg，采用减水 率为20%的减水剂，试计算每方混凝土中胶凝材料用量kg A.425 B.340 C.380 D.450 答案:C 您的答案：C 题目分数：3 此题得分：3.0 批注： 第2题 普通混凝土的容重一般为_____ kg/m3 A.2200～2400 B.2300～2500 C.2400～2500 D.2350～2450 答案:D 您的答案：D 题目分数：3 此题得分：3.0 批注：
第3题 已知水胶比为0.35，单位用水量为175kg，砂率为40%，假定每立方米混凝土质量为2400kg，试计算每方混凝土中砂子用量kg A.438 B.690 C.779 D.1035 答案:B 您的答案：B 题目分数：3 此题得分：3.0 批注： 第4题 某材料试验室有一张混凝土用量配方，数字清晰为 1:0.61:2.50:4.45，而文字模糊，下列哪种经验描述是正确的。 A.水：水泥：砂：石 B.水泥：水：砂：石 C.砂：水泥：水：石 D.水泥：砂：水：石 答案:B 您的答案：B 题目分数：3 此题得分：3.0
批注： 第5题 预设计C30 普通混凝土，其试配强度为（）MPa A.38.2 B.43.2 C.30 D.40 答案:A 您的答案：A 题目分数：3 此题得分：3.0 批注： 第6题 关于水灰比对混凝土拌合物特性的影响，说法不正确的是( ) A.水灰比越大，粘聚性越差 B.水灰比越小，保水性越好 C.水灰比过大会产生离析现象 D.水灰比越大，坍落度越小 答案:D 您的答案：D 题目分数：3 此题得分：3.0 批注： 第7题
提高胶凝材料用量，降低水胶比，增加砼的密实度即可。 ××××商混站 试验室：××× ×××有限公司试验室作业指导书文件编号：LH/W·B008-2011第A 版第1次修订 普通混凝土配合比设计规程 第64页共页 颁布日期：2011年10月20日 普通混凝土配合比设计规程 （JGJ55-2011） 总则 1.0.1 为规范普通混凝土配合比设计方法，满足设计和施工要求，保证混凝土工程质量 并且达到经济合理，制定本规程。 1.0.2 本规程适用于工业与民用建筑及一般构筑物所采用的普通混凝土配合比设计。 ?除一些专业工程以及特殊构筑物的混凝土 1.0.3普通混凝土配合比设计除应符合本规程的规定外，尚应符合国家现行有关标准的 规定。 术语、符号 2.1 术语 2.1.1普通混凝土：干表观密度为 2000kg/m3～2800kg/m3的混凝土。 （在建工行业，普通混凝土简称混凝土，是指水泥混凝土） 2.1.2干硬性混凝土：拌合物坍落度小于10mm且须用维勃稠度（s）表示其稠度的混凝 土。 （维勃稠度可以合理表示坍落度很小甚至为零的混凝土拌合物稠度，维勃稠度等级划分为5个。） 等级维勃稠度（s） V0 ≥31 V1 30~21 V2 20~11 V3 10~6 V4 5~3 2.1.3塑性混凝土：拌合物坍落度为10mm～90mm的混凝土。 2.1.4流动性混凝土：拌合物坍落度为100mm～150mm的混凝土。 2.1.5大流动性混凝土：拌合物坍落度不低于160mm的混凝土。 坍落度等级划分为5个等级。 等级坍落度（mm） S1 10～40 S2 50～90 S3 100~150 S4 160~210 S5 ≥220 2.1.6 抗渗混凝土：抗渗等级不低于P6的混凝土。 2.1.7 抗冻混凝土：抗冻等级不低于F50的混凝土。
1] 普通混凝土配合比设计方法[ 一、基本要求 1.普通混凝土要兼顾性能与经济成本, 最主要的是要控制每立方米胶凝材料用量及水泥用量, 走低水胶比、大掺合料用量、高砂率的设计路线; 2.普通塑性混凝土配合比设计时, 主要参数参考下表 表1 普通混凝土配合比设计参数参考表(自定, 待验证) ; ②普通混凝土掺合料不宜使用多孔、含碳量、含泥量、泥块含量超标的掺合料; ③确保外加剂与水泥及掺合料相容性良好, 其中重点关注缓凝剂、膨胀剂等与水泥及掺合料的相容性, 相容性不良的外加剂, 不得用于配制混凝土; 3 设计普通混凝土配合比时, 应用excel编计算公式, 计算过程中经过调整参数以符合表1给出的范围。
2 术语、符号 2.1 术语 2.1.1普通混凝土ordinary concrete 干表观密度为～2800kg/m3的水泥混凝土。 2.1.2 干硬性混凝土stiff concrete 拌合物坍落度小于10mm且须用维勃时间( s) 表示其稠度的混凝土。 2.1.3塑性混凝土plastic concrete 拌合物坍落度为10mm～90mm的混凝土。 2.1.4流动性混凝土pasty concrete 拌合物坍落度为100mm～150mm的混凝土。 2.1.5大流动性混凝土flowing concrete 拌合物坍落度不小于160mm的混凝土。 2.1.6抗渗混凝土impermeable concrete 抗渗等级不低于P6的混凝土。 2.1.7抗冻混凝土frost-resistant concrete 抗冻等级不低于F50的混凝土。 2.1.8高强混凝土high-strength concrete 强度等级不小于C60的混凝土。 2.1.9泵送混凝土pumped concrete 可在施工现场经过压力泵及输送管道进行浇筑的混凝土。
南通天和建设工程质量检测有限公司 混凝土配合比设计原始记录 JC-4036-HP №： 砼设计强度等级施工工艺机械搅拌 要求坍落度（mm）使用部位 任务单编号样品状态符合(不符合)标准要求 检测依据JGJ55-2011 环境条件℃ 试验日期年月日检测用主要设备一览表 名称规格型号量程准确 度 编号 使用状况 使用前使用后 搅拌机HJW-60 QT-07 正常(非正常) 正常(非正常) 振动台HCZT-1 QT-2 正常(非正常) 正常(非正常) 压力试验机TY A-2000D 0-2000kN ±1% FM-04 正常(非正常) 正常(非正常) 电子计价称ACS14LE 0-30kg FM-24 正常(非正常) 正常(非正常) 一.原材料 1：水泥：任务单编号品种等级复测强度(Mpa)（3天） 2：黄砂：任务单编号细度模数含泥量(%) 3：石子1：任务单编号级配含泥量(%) 石子2：任务单编号级配含泥量（%） 4：外加剂：品种产地减水率（%）掺量(%) 5：粉煤灰：级别超量系数取代水泥百分率(%) 6：矿粉：级别掺量 二．试验室配合比计算： 1、确定试配强度（Mpa）：f cu。0=f cu。k+1.645σ 2、计算水胶比：W/C=αa×f ce /f cu。0 +αa×αb×f ce 3、单位用水量（kg）： 4、单位水泥用量（kg）： 5、选定砂率： 6、取单位容重： 7、计算粗细集料用量（kg）：砂= ；石子1= ；石子2= 8、粉煤灰用量（kg）： 9：外加剂掺量（kg）： 三．试验室初步配合比 水胶比砂率水水泥黄砂石子1 石子2 粉煤灰外加剂 四．试配检验 1、试拌（0.025m3）用料量（kg）：砂的含水率：%；石子的含水率：% 水水泥黄砂石子1 石子2 粉煤灰外加剂
10-2 普通混凝土配合比设计和应用 普通混凝土配合比设计，一般应根据混凝土强度等级及施工所要求的混凝土拌合物坍落度（或工作度——维勃稠度）指标进行。如果混凝土还有其他技术性能要求，除在计算和试配过程中予以考虑外，尚应增添相应的试验项目，进行试验确认。 普通混凝土配合比设计应满足设计需要的强度和耐久性。水灰比的最大允许值，可参见表10-33。 混凝土的最大水灰比和最小水泥用量表10-33 注：1．当采用活性掺合料取代部分水泥时，表中最大水灰比和最小水泥用量即为替代前的水灰比和水泥用量。 2．配制C15级及其以下等级的混凝土，可不受本表限制。 混凝土拌合料应具有良好的施工和易性和适宜的坍落度。混凝土的配合比要求有较适宜的技术经济性。
10-2-1 普通混凝土配合比设计 10-2-1-1 普通混凝土配合比设计步骤 普通混凝土配合比计算步骤如下： （1）计算出要求的试配强度f cu,0，并计算出所要求的水灰比值； （2）选取每立米混凝土的用水量，并由此计算出每立米混凝土的水泥用量； （3）选取合理的砂率值，计算出粗、细骨料的用量，提出供试配用的计算配合比。 以下依次列出计算公式： 1．计算混凝土试配强度f cu,0，并计算出所要求的水灰比值（W/C） （1）混凝土配制强度 混凝土的施工配制强度按下式计算： f cu,0≥f cu,k＋1.645σ（10-5） 式中f cu,0——混凝土的施工配制强度（MPa）； f cu,k——设计的混凝土立方体抗压强度标准值（MPa）； σ——施工单位的混凝土强度标准差（MPa）。 σ的取值，如施工单位具有近期混凝土强度的统计资料时，可按下式求得： （10-6） 式中f cu,i——统计周期内同一品种混凝土第i组试件强度值（MPa）； μfcu——统计周期内同一品种混凝土N组试件强度的平均值（MPa）； N——统计周期内同一品种混凝土试件总组数，N≥250 当混凝土强度等级为C20或C25时，如计算得到的σ＜2.5MPa，取σ＝2.5MPa；当混凝土强度等级等于或高于C30时，如计算得到的σ＜3.0MPa，取σ＝3.0MPa。 对预拌混凝土厂和预制混凝土构件厂，其统计周期可取为一个月；对现场拌制混凝土的施工单位，其统计周期可根据实际情况确定，但不宜超过三个月。 施工单位如无近期混凝土强度统计资料时，可按表10-34取值。
（一）、混凝土的组成：水泥、集料、水。 1、水泥起黏结作用 2、集料（粗集料、细集料）起骨架作用（填充作用） 粗集料：（1）、力学性质 (2)、粒径、颗粒形状和级配 (3)、有害物质 细集料：(1)、力学性质 (2)、分类、等级和规格 (3)、颗粒级配 (4)、有害物质 3、水，一般饮用水赋予新拌混凝土流动性作用，（二）、水泥混凝土的工作性和强度的影响因素 一，混凝土工作性的影响因素 影响混凝土拌合物工作性的因素概括为内因和外因两类。（外因：指施工环境条件，包括外界环境的气温、湿度、时间等；内因：包括原材特性、用水量、水灰比和砂率等）（1）、水泥浆的数量和稠度 新拌混凝土中，水泥浆填充集料间的空隙，包裹集料赋予新拌混凝土一定的流动性。（1、水泥浆数量过多，将出现流浆现象，容易发生离析； 2、水泥浆数量过少，集料间缺少黏结物质，粘聚性变差，易出现崩坍； 3、水泥浆干稠，新拌混凝土的流动性差，施工困难； 4、水泥浆过稀，造
成粘聚性和保水性不良，产生流浆和离稀现象。） 对新拌混凝土流动性起决定作用的是用水量的多少。（提高水灰比或增加水泥浆都表现为用水量的增加）不能单纯改变用水量调整新拌混凝土的流动性。单纯加大用水量会降低混凝土的强度和耐久性。 （2）砂率 砂率是指混凝土中砂的质量占砂、石总质量的百分率。（砂率的变动，会影响新拌混凝土中集料的级配，使集料的空隙率和总表面积有很大的变化，对新拌混凝土的和易性产生显著影响）（在水泥浆数量一定时：1、砂率过大，集料的总表面积和空隙率都会增大、起润滑作用的水泥浆相对减少，新版混凝土的流动性减小；2、砂率过小，集料的空隙率显著增加，不能保证粗集料之间的有足够的砂浆层，降低新拌混凝土的流动性，并会严重影响粘聚性和保水性，容易造成离析、流浆等现象。） 所以，砂率有个合理范围，处于这一范围的砂率称为合理砂率。当采用合理砂率时咋爱用水量和水泥用量一定的情况下能使混凝土拌合物获得最大的流动性且能保持良好的粘聚性和保水性。 合理砂率随着集料种类、最大粒径和级配、砂子的粗细程度和级配、混凝土的水灰比和施工要求的流动性而变化，需要根据实际施工条件，通过试验来确定。（最佳砂率）
普通混凝土配合比设计规程 （JGJ55-2011） 2011年12月1日实施 1 总则 1.0.1为规范普通混凝土配合比设计方法，满足设计和施工要求，保证混凝土工程质量，并且达到经济合理，制定本规程。 1.0.2 本规程适用于工业与民用建筑及一般构筑物所采用的 普通混凝土配合比设计。 ?除一些专业工程以及特殊构筑物的混凝土 1.0.3 普通混凝土配合比设计除应符合本规程的规定外，尚应符合国家现行有关标准的规定。
2 术语、符号 2.1 术语 2.1.1普通混凝土：干表观密度为2000kg/m3～2800kg/m3的混凝土。 （在建工行业，普通混凝土简称混凝土，是指水泥混凝土）2.1.2干硬性混凝土：拌合物坍落度小于10mm且须用维勃稠度（s）表示其稠度的混凝土。 （维勃稠度可以合理表示坍落度很小甚至为零的混凝土拌合物稠度，维勃稠度等级划分为5个。） 等级维勃稠度（s） V0 ≥31 V1 30~21 V2 20~11 V3 10~6 V4 5~3 2.1.3塑性混凝土：拌合物坍落度为10mm～90mm的混凝土。 2.1.4流动性混凝土：拌合物坍落度为100mm～150mm的混凝土。 2.1.5大流动性混凝土：拌合物坍落度不低于160mm的混凝土。坍落度等级划分为5个等级。 等级坍落度（mm） S1 10～40 S2 50～90 S3 100~150 S4 160~210 S5 ≥220 2.1.6抗渗混凝土：抗渗等级不低于P6的混凝土。 2.1.7抗冻混凝土：抗冻等级不低于F50的混凝土。 （均指设计提出要求的抗渗或抗冻混凝土） 2.1.9泵送混凝土：可在施工现场通过压力泵及输送管道进行浇筑的混凝土。
混凝土配合比设计的步骤 1．计算配合比的确定 (1)计算配制强度 当具有近期同一品种混凝土资料时，σ可计算获得。并且当混凝土强度等级为C20或C25，计算值<2.5 MPa 时，应取σ=2.5 MPa ；当强度等级≥ C30，计算值低于<3.0 MPa 时，应取用σ=3.0 MPa 。否则，按规定取值。 (2)初步确定水灰比(W/C) （混凝土强度等级小于C60） a α、 b α回归系数，应由试验确定或根据规定选取： ce f 水泥28d 抗压强度实测值，若无实测值，则 ce f ，g 为水泥强度等级值，c γ为水泥强度等级值的富余系数。 若水灰比计算值大于表4 - 24中规定的最大水灰比值时，应取表中规定的最大水灰比值 σ6451.,,+=k cu t cu f f ce b a cu ce a f f f C W ααα+=0,g ce c ce f f ,γ=
(3)选取1 m3混凝土的用水量(0w m ) 干硬性和塑性混凝土用水量： ①根据施工条件按表4-25选用适宜的坍落度。 ②水灰比在0.40～0. 80时，根据坍落度值及骨料种类、粒径，按表4-26选定1 m3混凝土用水量。 流动性和大流动性混凝土的用水量： 以表4- 26中坍落度90 mm 的用水量为基础，按坍落度每增大20 mm 用水量增加5 kg 计算出未掺外加剂时的混凝土的用水量； 掺外加剂时的混凝土用水量： wa m 是掺外加剂混凝土每立方米混凝土的用水量；0w m 未掺外加剂混凝土每立方米混凝土的用水量；β外加剂的减水率。 (4)计算混凝土的单位水泥用量() 如水泥用量计算值小于表4- 24中规定量，则应取规定的最小水泥用量。 (5)选用合理的砂率值(βs) 坍落度为10～60 mm 的混凝土：如无使用经验，砂率可按骨料种类、粒径及水灰比，参照表4- 27选用 ()β-=10w wa m m 0c m C W m m w c 0 0=
普通混凝土配合比设计 设计条件：⑴、受那些环境条件影响； ⑵、混凝土设计强度等级，强度标准差，施工要求坍落度； ⑶、采用水泥强度等级，水泥28天实测强度，水泥密度； ⑷、砂、石表观密度，石子最大粒径； ⑸、搅拌及密实方法。 计算步骤： 1、确定配制强度 f cu,c= f cu,k+1.645δ f cu,c : 混凝土配制强度 f cu,k : 混凝土设计强度 δ：混凝土设计强度标准差 2、计算水灰比 W/C=(a a·f ce)/(f cu,c+a a·a b·f ce) F ce : 水泥28天实测强度 a a、a b为保罗米回归常数，查（表1）可得
3、按耐久性要求复核水灰比，查（表2）可得 4、确定单位用水量，查（表3）可得：（1）、塑性混凝土用水量参考值（kg/m3）
（2）、流动性和大流动性混凝土用水量选择 以上表坍落度90mm的单位用水量为基础，按坍落度每增加20mm单位用水量增加5kg，计算出单位用水量。 摻外加剂时混泥土单位用水量可按公式计算： W=W0(1-β) W: 摻减水剂时的混凝土单位用水量（kg/m3） Wo: 未摻减水剂时的混凝土单位用水量（kg/m3） β: 减水剂减水率。 5、确定水泥用量 根据水灰比=W/C 6、确定砂率，查（表4）：（并用内插法计算） 注：①本表砂率只适用于坍落度为10-60mm时的混凝土； ②坍落度大于60mm的混凝土，在此表的基础上，按坍落度每增大20mm，砂率增大1%的幅度予以调整，但须经适配确定。 7、计算砂、石料的用量： 按重量法计算砂石料用量，假定混凝土表观密度为ρH ,根据公式： C+S+G+W=ρH S p=S/(S+G) C : 每方混凝土中水泥用量 S : 每方混凝土中砂子用量
