C25普通混凝土配合比设计说明
一、设计所依据的试验规程及规范：
《普通混凝土配合比设计规程》JGJ 55-2011
《公路工程水泥及水泥混凝土试验规程》JTG E30-2005
《公路工程集料试验规程》JTG E42-2005
《公路工程岩石试验规程》JTG E41-2005
《通用硅酸盐水泥》GB 175-2007
《混凝土外加剂》GB 8076-2008
《公路桥涵施工技术规范》JTG/T F50-2011
二、设计要求：
C25普通混凝土的配合比设计应满足：施工要求的工作性、结构要求的力学性能；
体积稳定性能和混凝土结构在所处环境条件下要求的耐久性，设计坍落度120-160mm，能满足混凝土结构工程的要求，确保其施工要求的工作性，体积稳定性，耐久性和设计强度等级要求。主要应用桥涵工程墩台基础、台身、台帽、墙身基础、排水工程等。
三、原材料情况：
1．粗集料：采用接山镇前寨子砂石料厂生产的碎石、规格为5-10mm：10-20mm：16-31.5mm，比例为（30%：50%:20%）。
2．细集料：采用接山镇前寨子砂石料厂生产的河砂，规格为Ⅱ级中砂。
3．水泥：山东鲁珠集团有限公司生产的P.O 42.5水泥。
4. 外加剂：长春北华建材有限公司生产的聚羧酸高性能减水剂，掺量0.9%，减水率初
选15%。
5．水：饮用水。
四．初步配合比确定
1．确定混凝土配制强度：
已知设计强度等级为25Mpa，无历史统计资料，查《普通混凝土配合比设计规程》JGJ 55-2011表4.0.2查得：标准差σ=5.0 Mpa
?cu,0= ?cu,k+1.645σ= 25+1.645×5.0=33.225MPa
2．计算水泥实际强度（?ce）
已知采用P.O 42.5水泥，28d胶砂强度（?ce）无实测值时,可按下式计算：
水泥强度等级值的富余系数，可按实际统计资料确定；当缺乏实际统计资料时，也可按表
5.1.4选用42.5水泥γc=1.16。
?ce =γ c ?ce.g=1.16×42.5=49.3MPa
3．计算水胶比（W/B ）：
查《普通混凝土配合比设计规程》JGJ 55-2011表5.1.2回归系数a α=0.53, b α=0.20
70
.049.3×0.20×53.0225.3349.3
×53.0/0,=+=??+?=
b b a cu b a f f f B W ααα
混凝土所处潮湿环境，查《普通混凝土配合比设计规程》JGJ 55-2011表3.0.4允许最大水胶比为0.60符合耐久性要求，依据强度和耐久性要求设定水胶比，根据经验最佳水胶比选取0.50。 4．计算用水量（m w 0
）：
已知:拌和物坍落度120-160mm ，碎石最大粒径为31.5mm,查《普通混凝土配合比设计规程》JGJ 55-2011表5.2.1-2，又经多次试拌，选取混凝土单位用水量为176kg/m 3，m wo =176×(1-15%)=150 5．计算水泥用量（m co ）：
则水泥用量：m co =150/0.50=300kg/m 3。
6．选定砂率：
已知集料采用碎石，最大粒径31.5mm ，水胶比W/B=0.50.由《普通混凝土配合比设计规程》JGJ 55-2011表5.4.2选用砂率βs=39.0%。 7．计算砂、碎石用量（质量法）：
已知：单位用胶凝材料用量m co =300kg/m 3，单位用水量m wo =150kg/m 3，砂率βs=39.0%；每立方混凝土拌合物的假定质量m cp =2400 kg/m 3
m s 0
+ m g 0
= m cp - m co - m wo =2400-300-150=1950kg/m 3
m s 0
=1950×39.0%=760kg/m 3
m g 0
=1950-760=1190kg/m 3
8．已知胶凝材料用量300kg/m 3，水胶比为0.50、砂率为39.0%；外加剂掺量为0.9%，则计算基准配合比各材料用量为（kg/m 3）：
m c 0
：m s 0
：m g 0
：m ao :m wo = 300：760：1190：2.70：150
五．计算平行配合比：
保持用水量不变，以基准配合比W/B=0.50±0.05进行计算，砂率可分别增加和减少1%，进行调整计算平行配合比。根据基准配合比计算方法，可得各平行配合比。 1.水胶比为0.45、砂率为38.0%，各材料用量为（kg/m 3）： m c 0
：m s 0
：m g 0
：m ao :m wo = 333：728：1189：3.00：150
2.水胶比为0.50、砂率为39.0%，各材料用量为（kg/m 3）： m c 0
：m s 0
：m g 0
：m ao :m wo = 300：760：1190：2.70：150
3.水胶比为0.55、砂率为40.0%，各材料用量为（kg/m 3）： m c 0
：m s 0
：m g 0
：m ao :m wo = 273：791：1186：2.46：150
六．试验室配合比确定：
根据初步配合比调整，提出基准配合比；经试验，各混凝土配合比性能如下表：
七．最终配合比选定：
通过强度检验，根据经济性、适用性、工作性等方面综合考虑，选取水胶比为0.50，可以满足施工要求。确定试验室配合比为（kg/m 3）： m c 0
：m s 0
：m g 0
：m ao :m wo = 300：760：1190：2.70：150
中交路桥建设有限公司
G105东平改建项目一期工程二合同工地试验室
2016年7月28日
试 验 情 况
配
合 比
水 胶 比
每立方米混凝土中各种材料试配用量（Kg ）
砂 率 %
坍 落 度 mm
实 测 密 度
kg/m
3
抗压强度 (Mpa)
水 泥
m C o
砂
m s o 碎 石
m g o 水
m w o
聚羧 酸高 性能减 水剂
7天 28天
调整配合比 0.45 333 728 1189 150
3.00 38 125 2390 35.3 38.2 基准配合比 0.50 300 760 1190 150 2.70 39 140 2380 32.4 35.6 调整配合比
0.55
273
791
1186
150
2.46
40
155
2370
29.8
30.9
普通混凝土配合比设计方法[1] 一、基本要求 1.普通混凝土要兼顾性能与经济成本，最主要的是要控制每立方米胶凝材料用量及水泥用量，走低水胶比、大掺合料用量、高砂率的设计路线； 2.普通塑性混凝土配合比设计时，主要参数参考下表 ； ②普通混凝土掺合料不宜使用多孔、含碳量、含泥量、泥块含量超标的掺合料； ③确保外加剂与水泥及掺合料相容性良好，其中重点关注缓凝剂、膨胀剂等与水泥及掺合料的相容性，相容性不良的外加剂，不得用于配制混凝土； 3 设计普通混凝土配合比时，应用excel编计算公式，计算过程中通过调整参数以符合表1给出的范围。
2 术语、符号 2.1 术语 2.1.1普通混凝土ordinary concrete 干表观密度为2000～2800kg/m3的水泥混凝土。 2.1.2 干硬性混凝土stiff concrete 拌合物坍落度小于10mm且须用维勃时间（s）表示其稠度的混凝土。 2.1.3塑性混凝土plastic concrete 拌合物坍落度为10mm～90mm的混凝土。 2.1.4流动性混凝土pasty concrete 拌合物坍落度为100mm～150mm的混凝土。 2.1.5大流动性混凝土flowing concrete 拌合物坍落度不小于160mm的混凝土。 2.1.6抗渗混凝土impermeable concrete 抗渗等级不低于P6的混凝土。 2.1.7抗冻混凝土frost-resistant concrete 抗冻等级不低于F50的混凝土。 2.1.8高强混凝土high-strength concrete 强度等级不小于C60的混凝土。 2.1.9泵送混凝土pumped concrete 可在施工现场通过压力泵及输送管道进行浇筑的混凝土。 2.1.10大体积混凝土mass concrete 体积较大的、可能由胶凝材料水化热引起的温度应力导致有害裂缝的结构混凝土。 2.1.11 胶凝材料binder 混凝土中水泥和矿物掺合料的总称。 2.1.12 胶凝材料用量binder content 混凝土中水泥用量和矿物掺合料用量之和。 2.1.13 水胶比water-binder ratio 混凝土中用水量与胶凝材料用量的质量比。 2.1.14 矿物掺合料掺量percentage of mineral admixture 矿物掺合料用量占胶凝材料用量的质量百分比。 2.1.15 外加剂掺量percentage of chemical admixture 外加剂用量相对于胶凝材料用量的质量百分比。
高强(C60)混凝土配合比设计方法[1] 基本特点： 1）每立方米混凝土胶凝材料质量480±20kg； 2）水泥用量不低于42.5级，每立方米水泥质量不超过400kg； 3）砂率0.38~0.40，砂率尽量选小些，以降低粘度； 4）使用掺合料取代部分水泥，宜矿渣（10%~20%）与粉煤灰（10%~15%）复掺； 5）优先选用聚羧酸减水剂，并复配有相容性良好缓凝剂与消泡剂； 6）粗骨料粒径不应大于31.5mm，如果强度等级大于C60，其最大粒径不应大于25mm；7）粗骨料的针片状含量不宜大于5.0%； 8）粗骨料的含泥量不应大于0.5%，泥块含量不宜大于0.2%； 9）细骨料的细度模数宜大于2.6； 10）细骨料含泥量不应大于2.0%，泥块含量不应大于0.5%。
3 基本规定 3.0.1混凝土配合比设计应满足混凝土配制强度、拌合物性能、力学性能和耐久性能的设计要求。混凝土拌合物性能、力学性能和耐久性能的试验方法应分别符合现行国家标准《普通混凝土拌合物性能试验方法标准》GB/T50080、《普通混凝土力学性能试验方法标准》GB/T50081和《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082的规定。3.0.2 混凝土配合比设计应采用工程实际使用的原材料，并应满足国家现行标准的有关要求；配合比设计应以干燥状态骨料为基准，细骨料含水率应小于0.5%，粗骨料含水率应小于0.2%。 3.0.3 混凝土的最大水胶比应符合《混凝土结构设计规范》GB50010的规定。 3.0.4 混凝土的最小胶凝材料用量应符合表3.0.4的规定，配制C15及其以下强度等级的混凝土，可不受表3.0.4的限制。 表3.0.4 混凝土的最小胶凝材料用量 3.0.5矿物掺合料在混凝土中的掺量应通过试验确定。钢筋混凝土中矿物掺合料最大掺量宜符合表3.0.5-1的规定；预应力钢筋混凝土中矿物掺合料最大掺量宜符合表3.0.5-2的规定。 表3.0.5-1钢筋混凝土中矿物掺合料最大掺量 注：①采用硅酸盐水泥和普通硅酸盐水泥之外的通用硅酸盐水泥时，混凝土中水泥混合材和矿物掺合料用量之和应不大于按普通硅酸盐水泥用量20%计算混合材和矿物掺合料用量之和； ②对基础大体积混凝土，粉煤灰、粒化高炉矿渣粉和复合掺合料的最大掺量可增加5％； ③复合掺合料中各组分的掺量不宜超过任一组分单掺时的最大掺量。 表3.0.5-2 预应力钢筋混凝土中矿物掺合料最大掺量
普通混凝土配合比设计规程 《JGJ 55-2011》 3 基本规定 3.0.1 混凝土配合比设计应满足混凝土配制强度、拌合物性能、力学性能和耐久性能的设计要求。混凝土拌合物性能、力学性能和耐久性能的试验方法应分别符合现行国家标准《普通混凝土拌合物性能试验方法标准》GB/T50080、《普通混凝土力学性能试验方法标准》GB/T50081和《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082的规定。 3.0.2 混凝土配合比设计应采用工程实际使用的原材料，并应满足国家现行标准的有关要求；配合比设计应以干燥状态骨料为基准，细骨料含水率应小于0.5%，粗骨料含水率应小于0.2%。 3.0.3 混凝土的最大水胶比应符合《混凝土结构设计规范》GB50010的规定。 3.0.4 混凝土的最小胶凝材料用量应符合表3.0.4的规定，配制C15及其以下强度等级的混凝土，可不受表3.0.4的限制。 表3.0.4 混凝土的最小胶凝材料用量 最大水胶比最小胶凝材料用量(kg/m3) 素混凝土钢筋混凝土预应力混凝土 0.60 250 280 300 0.55 280 300 300 0.50 320 ≤0.45330 3.0.5矿物掺合料在混凝土中的掺量应通过试验确定。钢筋混凝土中矿物掺合料最大掺量宜符合表3.0.5-1的规定；预应力钢筋混凝土中矿物掺合料最大掺量宜符合表3.0.5-2的规定。 表3.0.5-1 钢筋混凝土中矿物掺合料最大掺量 矿物掺合料种类水胶比最大掺量（%） 硅酸盐水泥普通硅酸盐水泥 粉煤灰≤0.40≤45≤35 ＞0.40 ≤40≤30 粒化高炉矿渣粉≤0.40≤65≤55 ＞0.40 ≤55≤45 钢渣粉－≤30≤20 磷渣粉－≤30≤20 硅灰－≤10≤10 复合掺合料≤0.40≤60≤50 ＞0.40 ≤50≤40 注：①采用硅酸盐水泥和普通硅酸盐水泥之外的通用硅酸盐水泥时，混凝土中水泥混合材和矿物掺合料用量之和应不大于按普通硅酸盐水泥用量20%计算混合材和矿物掺合料用量之和； ②对基础大体积混凝土，粉煤灰、粒化高炉矿渣粉和复合掺合料的最大掺量可增加5％； ③复合掺合料中各组分的掺量不宜超过任一组分单掺时的最大掺量。 表3.0.5-2 预应力钢筋混凝土中矿物掺合料最大掺量 矿物掺合料种类水胶比最大掺量（%） 硅酸盐水泥普通硅酸盐水泥 粉煤灰≤0.40≤35≤30 ＞0.40 ≤25≤20
混凝土配合比设计作业指导书 混凝土配合比设计作业指导书 1、基本规定 1.0.1 、混凝土配合比设计应满足混凝土配制强度、拌合物性能、力学性能和耐久 性能的设计要求。混凝土拌合物性能、力学性能和耐久性能的试验方法应分别 符合现行国家标准《普通混凝土拌合物性能试验方法标准》GB/T50080 、《普通混凝土力学性能试验方法标准》GB/T50081 和《普通混凝土长期性能和耐久性 能试验方法标准》 GB/T50082 的规定。 1.0.2 、混凝土配合比设计应采用工程实际使用的原材料，并应满足国家现行标 准的有关要求；配合比设计应以干燥状态骨料为基准，细骨料含水率应小于0.5% ，粗骨料含水率应小于0.2% 。 1.0.3 、混凝土的最大水胶比应符合《混凝土结构设计规范》GB50010 的规定。 1.0.4 、混凝土的最小胶凝材料用量应符合表 1.0.4 的规定，配制 C15 及其以下 强度等级的混凝土，可不受表 3.0.4 的限制。 表 1.0.4混凝土的最小胶凝材料用量 最大水胶比3) (kg/m 最小胶凝材料用量 素混凝土钢筋混凝土预应力混凝土 0.60250280300 0.55280300300 0.50320 ≤ 0.45330
1.0.5 、矿物掺合料在混凝土中的掺量应通过试验确定。钢筋混凝土中矿物掺合料最大掺量宜符合表 1.0.5-1 的规定；预应力钢筋混凝土中矿物掺合料最大掺量宜符合表 1.0.5-2 的规定。 - 1 - 混凝土配合比设计作业指导书 表 1.0.5-1钢筋混凝土中矿物掺合料最大掺量 矿物掺合料种类水胶比最大掺量（ %） 硅酸盐水泥普通硅酸盐水泥 粉煤灰≤ 0.4045 ≤≤ 35 ＞ 0.40≤4030≤ 粒化高炉矿渣粉0.40≤6555 ≤≤ ＞ 0.40≤5545≤ 钢渣粉－30 ≤20≤ 磷渣粉－≤3020≤ 硅灰－≤1010≤ 复合掺合料0.406050≤ ≤≤ ＞ 0.4050 ≤40≤ 注：①采用硅酸盐水泥和普通硅酸盐水泥之外的通用硅酸盐水泥时，混凝土中水泥混合材和矿 物掺合料用量之和应不大于按普通硅酸盐水泥用量20% 计算混合材和矿物掺合料用量之和； ②对基础大体积混凝土，粉煤灰、粒化高炉矿渣粉和复合掺合料的最大掺量可增加5％； ③ 复合掺合料中各组分的掺量不宜超过任一组分单掺时的最大掺量。 表 1.0.5-2预应力钢筋混凝土中矿物掺合料最大掺量 矿物掺合料种类水胶比最大掺量（%） 硅酸盐水泥普通硅酸盐水泥 粉煤灰≤ 0.40≤35≤ 30 ＞ 0.40≤2520 ≤
第七讲普通混凝土配合比设计 一、与混凝土有关的基本概念 1.混凝土—用水泥、砂、石、掺合料、水以及外加剂按设计比例配制，经搅拌、成型、养护而得的水泥混凝土称为普通混凝土，简称混凝土。它是一种原料易得、施工便利、具有较好耐久性和强度的建筑材料。 2.混凝土标号—是指混凝土按标准方法成型，标准立方体试件（200mm×200mm×200m）在标准养护条件下（温度20±3℃，相对湿度大于90%）养护28d所得的抗压强度值，单位为kgf/cm2（以三个试件测值的算术平均值作为该组试件的抗压强度值，三个测值中的最小值与较大值之差超过较大值20%时，舍去最小值，以剩余的两个测值的平均值作为该组试件的抗压强度值）。 3.混凝土强度等级—是指混凝土按标准方法成型、标准立方体试件（150mm×150mm×150mm）在标准养护条件下（温度20±2℃，相对湿度95%以上）养护28d所得的抗压强度总体分布中的一个值，强度低于该值的百分率不超过5%，以C与立方体抗压强度标准值MPa （N/mm2）表示。如：混凝土立方体抗压强度标准值ｆｃｕ，ｋ＝20MPa，其强度等级表示为C20。（混凝土立方体抗压强度以三个试件测值的算术平均值作为该组试件的抗压强度值。当三个测值中的最大值或最小值与中间值的差值超过中间值的15%时，则取中间值做为该组试件的抗压强度测定值，当最大值或最小值与中间值的差值均超过中间值
的15%时，则该组试件的抗压强度测定值无效。） 4.混凝土强度等级与混凝土标号的换算。 混凝土强度等级＝混凝土标号÷10－2 5.混凝土立方体试件抗压强度换算系数。 6．混凝土强度与齡期的关系 龄期—是指混凝土强度增长所需的时间。强度与龄期的关系，在标准养护时：R3→40%R28； R7→60～70%R28； R28达到设计强度。 7.砂率 砂率是指混凝土中砂在骨料（砂及石子）总量中所占的质量百分率。影响砂率的一般因素为： ⑴砂率随粗骨料的粒径增大而减小；随粒径减小砂率应增大。 ⑵细砂时砂率小，粗砂时砂率应增大。 ⑶卵石时砂率小，碎石时砂率应加大。 ⑷水灰比小时砂率小，水灰比增大时砂率应增大。
混凝土配合比设计作业 1班： 已知: 某现浇钢筋混凝土梁，混凝土设计强度等级C30，施工要求坍落度为35～50mm，使用环境为无冻害的室外使用。施工单位无该种混凝土的历史统计资料，该混凝土采用统计法评定。所用的原材料情况如下： 1.水泥级普通水泥实测28d抗压强度为，密度ρc=3100kg／m3； 2.砂级配合格，Mx=的中砂，表观密度ρs=2650kg ／m 3； 3.石子：5～20mm的碎石，表观密度ρg=2720 kg／m3。 试求： 1.该混凝土的初步配合比 2.施工现场砂的含水率为3％，碎石的含水率为1 ％时的施工配合比。 2班： 已知： 某室内现浇钢筋混凝土梁，混凝土设计强度等级C25，施工要求坍落度为35-50mm（混凝土由机械搅拌，机械振捣），该施工单位无历史统计资料。采用原材料情况如下： 1、水泥：强度等级的普通水泥，实测强度45Mpa，密度ρc=3000kg／m3； 2、砂：Mx=的中砂，表观密度ρs=2650kg ／m 3，堆积密度ρs=1450kg ／m 3； 3、碎石：最大粒径D=40mm，表观密度ρs=2700kg ／m 3，堆积密度ρs=1520kg ／m 3； 试求： 1.该混凝土的初步配合比 2.施工现场砂的含水率为4％，碎石的含水率为1 ％时的施工配合比。 3班： 已知： 某房屋为混凝土框架工程，混凝土不受风雪等作用，混凝土设计强度等级C30，强度保证率95%，施工要求坍落度为30-50mm（混凝土由机械搅拌，机械振捣），该施工单位无历史统计资料。采用原材料情况如下： 1、水泥：的普通水泥，实测强度，密度ρc=3150kg／m3； 2、砂：Mx=的中砂，级配合格，表观密度ρs=2650kg ／m 3，堆积密度ρs=1520kg ／m 3； 3、石灰岩碎石：最大粒径D=40mm，取5-40mm连续级配，表观密度ρs=2700kg ／m 3，堆积密度ρs=1550kg ／m 3； 试求： 1.该混凝土的初步配合比 2.施工现场砂的含水率为4％，碎石的含水率为2 ％时的施工配合比。
混凝土需要用水泥作胶凝材料，砂、石作集料，与水按一定比例配合，经搅拌、成型、养护才能形成，而混凝土按标准抗压强度划分的强度等级，称为标号，分为C10、C15、C20、C25等，C25混凝土配合比是多少呢 更多与混凝土、装修相关的资讯，请点击浏览 一、c25混凝土配合比 1、C25混凝土配合比 水泥：水：砂：碎石 372 ：175 ：593 ：1260 1 ：：： 2、调整水灰比 调整水灰比为，用水量为175kg，水泥用量为Mco=175/=417kg，按重量法计算砂、石用量分别为：Mso==579kg，Mgo=1229kg 3、混凝土配合比的试配、调整与确定 试用配合比1和2，分别进行试拌： 配合比1： 水泥：水：砂：碎石 = 372：175：593：1260 = 1：：：； 试拌材料用量为：水泥：水：砂：碎石 = ：：：； 拌和后，坍落度为30mm，达到设计要求； 配合比2： 水泥：水：砂:碎石 = 417：175：579：1229 = 1：：： 试拌材料用量为：水泥：水：砂：碎石 =：：： 拌和后，坍落度仅20mm,达不到设计要求，故保持水灰比不变，增加水泥用量500g，增加拌和用水210g，再拌和后，坍落度达到35mm，符合设计要求。此时，实际各材料用量为：水泥：水：砂：碎石 = ：：： 经强度检测（数据见试表），第1组、2组配合比强度均符合试配强度要求，综合经济效益，确定配合比为第1组，即： 水泥：水：砂：碎石 1 ：：： 372 ：175 ：593 ：1260kg/m3 二、c25混凝土配合比表 1、现浇碎石混凝土配合比（单位：立方米） 定额编号 1 2 3 4 5
C25普通混凝土配合比设计说明 一、设计所依据的试验规程及规范： 《普通混凝土配合比设计规程》JGJ 55-2011 《公路工程水泥及水泥混凝土试验规程》JTG E30-2005 《公路工程集料试验规程》JTG E42-2005 《公路工程岩石试验规程》JTG E41-2005 《通用硅酸盐水泥》GB 175-2007 《混凝土外加剂》GB 8076-2008 《公路桥涵施工技术规范》JTG/T F50-2011 二、设计要求： C25普通混凝土的配合比设计应满足：施工要求的工作性、结构要求的力学性能； 体积稳定性能和混凝土结构在所处环境条件下要求的耐久性，设计坍落度120-160mm，能满足混凝土结构工程的要求，确保其施工要求的工作性，体积稳定性，耐久性和设计强度等级要求。主要应用桥涵工程墩台基础、台身、台帽、墙身基础、排水工程等。 三、原材料情况： 1．粗集料：采用接山镇前寨子砂石料厂生产的碎石、规格为5-10mm：10-20mm：16-31.5mm，比例为（30%：50%:20%）。 2．细集料：采用接山镇前寨子砂石料厂生产的河砂，规格为Ⅱ级中砂。 3．水泥：山东鲁珠集团有限公司生产的P.O 42.5水泥。 4. 外加剂：长春北华建材有限公司生产的聚羧酸高性能减水剂，掺量0.9%，减水率初 选15%。 5．水：饮用水。 四．初步配合比确定 1．确定混凝土配制强度： 已知设计强度等级为25Mpa，无历史统计资料，查《普通混凝土配合比设计规程》JGJ 55-2011表4.0.2查得：标准差σ=5.0 Mpa ?cu,0= ?cu,k+1.645σ= 25+1.645×5.0=33.225MPa 2．计算水泥实际强度（?ce） 已知采用P.O 42.5水泥，28d胶砂强度（?ce）无实测值时,可按下式计算： 水泥强度等级值的富余系数，可按实际统计资料确定；当缺乏实际统计资料时，也可按表
《普通混凝土配合比设计规程》 配合比计算案例 某高层办公楼的基础底板设计使用C30等级混凝土，采用泵送施工工艺。根据《普通混凝土配合比设计规程》（以下简称《规程》）JGJ 55的规定，其配合比计算步骤如下： 1、原材料选择 结合设计和施工要求，选择原材料并检测其主要性能指标如下： （1）水泥 选用P.O 42.5级水泥，28d胶砂抗压强度48.6MPa，安定性合格。 （2）矿物掺合料 选用F类II级粉煤灰，细度18.2%，需水量比101%，烧失量7.2%。 选用S95级矿粉，比表面积428m2/kg，流动度比98%，28d活性指数99%。 （3）粗骨料 选用最大公称粒径为25mm的粗骨料，连续级配，含泥量 1.2%，泥块含量0.5%，针片状颗粒含量8.9%。 （4）细骨料 采用当地产天然河砂，细度模数 2.70，级配II区，含泥量 2.0%，泥块含量0.6%。 （5）外加剂 选用北京某公司生产A型聚羧酸减水剂，减水率为25%，含固量为20%。 （6）水 选用自来水。 2、计算配制强度 由于缺乏强度标准差统计资料，因此根据《规程》表4.0.2选择强度标准差σ为5.0MPa。 表4.0.2 标准差σ值（MPa） 混凝土强度标准值≤C20C25~C45 C50~ C55 Σ 4.0 5.0 6.0 采用《规程》中公式4.0.1-1计算配制强度如下： （4.0.1- 1）式中：f cu,0——混凝土配制强度（MPa）；
f cu,k——混凝土立方体抗压强度标准值，这里取混凝土的设计强度等级值（MPa）； σ——混凝土强度标准差（MPa）。 计算结果：C30混凝土配制强度不小于38.3MPa。 3、确定水胶比 （1）矿物掺合料掺量选择（可确定3种情况，比较技术经济） 应根据《规程》中表3.0.5-1的规定，并考虑混凝土原材料、应用部位和施工工艺等因素来确定粉煤灰掺量。 表3.0.5-1 钢筋混凝土中矿物掺合料最大掺量 注：1 采用其它通用硅酸盐水泥时，宜将水泥混合材掺量20%以上的混合材量计入矿物掺合料； 2 复合掺合料各组分的掺量不宜超过单掺时的最大掺量； 3 在混合使用两种或两种以上矿物掺合料时，矿物掺合料总掺量应符合 表中复合掺合料的规定。 综合考虑：方案1为C30混凝土的粉煤灰掺量30%。 方案2为C30混凝土的粉煤灰掺量30%，矿粉掺量10%。 方案3为C30混凝土的粉煤灰掺量25%，矿粉掺量20%。 （2）胶凝材料胶砂强度 胶凝材料胶砂强度试验应按现行国家标准《水泥胶砂强度检验方法（ISO 法）》GB/T 17671规定执行，对3个胶凝材料进行胶砂强度试验。也可从《规程》中表5.1.3选取所选3个方案的粉煤灰或矿粉的影响系数，计算f b。

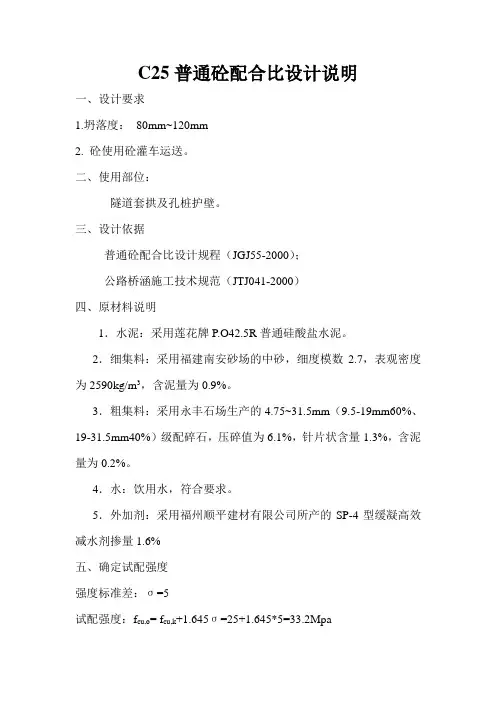

C25普通砼配合比设计说明 一、设计要求 1.坍落度：80mm~120mm 2. 砼使用砼灌车运送。 二、使用部位： 隧道套拱及孔桩护壁。 三、设计依据 普通砼配合比设计规程（JGJ55-2000）； 公路桥涵施工技术规范（JTJ041-2000） 四、原材料说明 1．水泥：采用莲花牌P.O42.5R普通硅酸盐水泥。 2．细集料：采用福建南安砂场的中砂，细度模数2.7，表观密度为2590kg/m3，含泥量为0.9%。 3．粗集料：采用永丰石场生产的4.75~31.5mm（9.5-19mm60%、19-31.5mm40%）级配碎石，压碎值为6.1%，针片状含量1.3%，含泥量为0.2%。 4．水：饮用水，符合要求。 5．外加剂：采用福州顺平建材有限公司所产的SP-4型缓凝高效减水剂掺量1.6% 五、确定试配强度 强度标准差：σ=5 试配强度：f cu,o= f cu,k+1.645σ=25+1.645*5=33.2Mpa
2．计算水灰比 经查表：a=0.46；b=0. 07；f ce=42.5*1. 00=42.5Mpa； 水灰比：W/C=(a * f ce )/( f cu,o +a *b* f ce) =(0.46*42.5)/(33.2+0.46*0.07*42.5) =0.57 因按公路桥涵施工技术规范（JTJ041-2000）规定，配制钢筋混凝土最大水灰比为0.55。高效减水剂的掺量宜为胶结料的0.5%-1.8%。故：选定水灰比为：0.50；外加剂掺量1.6%。 3．每方砼用水量 每方砼用水量 以规程表中坍落度为90mm的水量为基础，用水量为195 Kg,按坍落度每增加20mm用水量增加5 Kg计算，末掺减水剂时砼用水量应为200Kg，减水剂减水率按15%计算，每方砼用水量=200（1-15%）= 170Kg： 4．水泥用量 C=170/0.50=340Kg/m3 5．外加剂用量=320*1.6%=5.12 Kg/m3 6．砂率 因按公路桥涵施工技术规范（JTJ041-2000）规定 故取βs=41% 7．计算粗细集料的用量（重量法），设计砼容重为2400Kg/m3其中：m C0=340K g；m w0=170K g；m Cp=2400K g；βs=41%；
普通混凝土配合比设计例题 设计C20泵送混凝土，材料：水泥P.O42.5，中砂（筛余量25-0%），碎石（5-30mm）连续级配，减水剂YAN（参量0.8%，减水率14%）。 普通混凝土配合比设计，一般应根据混凝土强度等级及施工所要求的混凝土拌合物坍落度（或工作度——维勃稠度）指标进行。如果混凝土还有其他技术性能要求，除在计算和试配过程中予以考虑外，尚应增添相应的试验项目，进行试验确认。 普通混凝土配合比设计应满足设计需要的强度和耐久性。水灰比的最大允许值，可参见表1 混凝土的最大水灰比和最小水泥用量表1 注：1．当采用活性掺合料取代部分水泥时，表中最大水灰比和最小水泥用量即为替代前的水灰比和水泥用量。 2．配制C15级及其以下等级的混凝土，可不受本表限制。 混凝土拌合料应具有良好的施工和易性和适宜的坍落度。混凝土的配合比要求有较适宜的技术经济性。 普通混凝土配合比设计步骤 普通混凝土配合比计算步骤如下： （1）计算出要求的试配强度f cu,0，并计算出所要求的水灰比值； （2）选取每立米混凝土的用水量，并由此计算出每立米混凝土的水泥用量；
（3）选取合理的砂率值，计算出粗、细骨料的用量，提出供试配用的计算配合比。 以下依次列出计算公式： 1．计算混凝土试配强度f cu,0，并计算出所要求的水灰比值（W/C） （1）混凝土配制强度 混凝土的施工配制强度按下式计算： f cu,0≥f cu,k＋1.645σ 式中f cu,0——混凝土的施工配制强度（MPa）； f cu,k——设计的混凝土立方体抗压强度标准值（MPa）； σ——施工单位的混凝土强度标准差（MPa）。 σ的取值，如施工单位具有近期混凝土强度的统计资料时，可按下式求得： 式中f cu,i——统计周期内同一品种混凝土第i组试件强度值（MPa）； μfcu——统计周期内同一品种混凝土N组试件强度的平均值（MPa）； N——统计周期内同一品种混凝土试件总组数，N≥250 当混凝土强度等级为C20或C25时，如计算得到的σ＜2.5MPa，取σ＝2.5MPa；当混凝土强度等级等于或高于C30时，如计算得到的σ＜3.0MPa，取σ＝3.0MPa。 对预拌混凝土厂和预制混凝土构件厂，其统计周期可取为一个月；对现场拌制混凝土的施工单位，其统计周期可根据实际情况确定，但不宜超过三个月。 施工单位如无近期混凝土强度统计资料时，可按表2取值。 σ取值表表2 查表取σ=5N/mm则f cuo≥20 N/mm＋1.645×5 N/mm≈28 N/mm （2）计算出所要求的水灰比值（混凝土强度等级小于C60时）
6.1.5 普通混凝土配合比设计 混凝土配合比设计就是根据工程要求、结构形式和施工条件来确定各组成材料数量之间的比例关系。常用的表示方法有两种： 一种是以1m3混凝土中各项材料的质量表示，如某配合比：水泥240kg，水180kg，砂630kg，石子1280kg，矿物掺合料160kg，该混凝土1m3总质量为2490kg； 另一种是以各项材料相互间的质量比来表示（以水泥质量为1），将上例换算成质量比为：水泥∶砂∶石∶掺合料＝1∶2.63∶5.33∶0.67，水胶比＝0.45。 1.混凝土配合比的设计基本要求 市政工程中所使用的混凝土须满足以下五项基本要求： （1）满足施工规定所需的和易性要求； （2）满足设计的强度要求； （3）满足与使用环境相适应的耐久性要求； （4）满足业主或施工单位渴望的经济性要求； （5）满足可持续发展所必需的生态性要求。 2.混凝土配合比设计的三个参数 混凝土配合比设计，实质上就是确定胶凝材料、水、砂和石子这四种组成材料用量之间的三个比例关
系： （1）水与胶凝材料之间的比例关系，常用水胶比表示； （2）砂与石子之间的比例关系，常用砂率表示； （3）胶凝材料与集料之间的比例关系，常用单位用水量（1m3混凝土的用水量）来表示。 3.混凝土配合比设计步骤 混凝土配合比设计步骤包括配合比计算、试配和调整、施工配合比的确定等。 （1）初步配合比计算 1）计算配制强度（f cu，o）。根据《普通混凝土配合比设计规程》（JGJ 55—2011）规定，混凝土配制强度应按下列规定确定： ①当混凝土的设计强度小于C60时，配制强度应按下式确定： f cu，o≥f cu，k＋1.645σ 式中f cu，o——混凝土配制强度，MPa； f cu，k——混凝土立方体抗压强度标准值，这里取混凝土的设计强度等级值，MPa； σ——混凝土强度标准差，MPa。 ②当混凝土的设计强度不小于C60时，配制强度应按下式确定：
混凝土配合比设计作业指导书 （等浆体体积法） 二0一一年六月二十三日
混凝土配合比设计 作业指导书 中铁*局集团*公司试验中心 *** 在《铁路混凝土工程施工质量技术指南》铁建设〔2010〕241号中，对混凝土配合比设计提出了新的要求，对不同强度等级的混凝土浆体体积做了限制要求。我们习惯使用的假定容重法已经不再适用，怎样才能准确控制浆体体积呢，下面通过例题向大家介绍等浆体体积法计算混凝土配合比的方法，供参考使用。 一、编制依据 （1）《铁路混凝土工程施工质量验收标准》TB10424-2010 （2）《铁路混凝土工程施工技术指南》铁建设〔2010〕241号 （3）《关于混凝土配合比选择方法的讨论》作者：廉慧珍李玉林二、不同材料混凝土浆体体积限值 注：浆体体积即单位体积混凝土中胶凝材料、水和空气所占的体积。 三、混凝土配合比设计实例 某斜拉式特大桥，主塔塔高103.5米，设计强度等级为C50，设计使用年限100年，碳化环境T1。 （1）、原材料选择 水泥：贵港华润P?O42.5，粉煤灰掺量8%，密度3.0g/cm3；
粉煤灰：田东电厂Ⅰ级粉煤灰，烧失量3.2%，细度8%，需水量比97%，密度2.3 g/cm3； 细骨料：梧州中砂，细度模数2.6，表观密度2.63 g/cm3； 粗骨料：蒙圩碎石5～10mm和10～20mm，掺兑比例35:65,表观密度2.70 g/cm3，堆积密度1620 kg/m3，孔隙率40%； 减水剂：西卡牌聚羧酸盐高效减水剂,掺量1.05%，含固量20%。 （2）参数选择 水胶比：选用W/B=0.32； 砂率：根据紧密堆积原则，以及石子孔隙率和砂子细度模数，选取砂率为39%，则砂石比为39:61； 浆体体积：按铁建设〔2010〕241号（表6.5.2-6）选用浆体体积V P=0.35； 粉煤灰掺量：依据铁建设〔2010〕241号（表6.5.2-1）破坏冻融环境和预应力张拉早期强度要求，选择粉煤灰掺量为20%，鉴于P?O42.5水泥已掺入粉煤灰8%，现选择掺入粉煤灰12%； 含气量：按铁建设〔2010〕241号（表6.5.2-5），T1环境入模含气量不小于2%，考虑运输过程中的气损，控制配合比含气量在3%以上，含气量占浆体的体积按0.035考虑。 注：《混凝土结构耐久性设计规范》GB/T50476-2008中的含气量定义：混凝土中气泡体积与混凝土总体积的比值。包括掺入引气剂后形成的气泡体积和混凝土拌合过程中挟带的空气体积。 坍落度：由于泵送高度较高，主塔顶部钢筋及预应力波纹管孔道较集，选择到达浇筑地点坍落度为180~240mm。
混凝土配合比设计计算实例（JGJ/T55-2011） 一、已知:某现浇钢筋混凝土梁，混凝土设计强度等级C30，施工要求坍落度为75～90mm， 使用环境为室内正常环境使用。施工单位混凝土强度标准差σ取5.0MPa。所用的原材料情况如下： 1.水泥：4 2.5级普通水泥，实测28d抗压强度f ce为46.0MPa，密度ρc=3100kg／m3； 2.砂：级配合格，μf=2.7的中砂，表观密度ρs=2650kg／m3；砂率βs取33%； 3.石子：5～20mm的卵石，表观密度ρg=2720 kg／m3；回归系数αa取0.49、αb取0.13； 4. 拌合及养护用水：饮用水； 试求：（一）该混凝土的设计配合比(试验室配合比)。 （二）如果此砼采用泵送施工，施工要求坍落度为120～150mm，砂率βs取36%，外加剂选用UNF-FK高效减水剂，掺量0.8%,实测减水率20%，试确定该混凝土的设计配合比（假定砼容重2400 kg／m3）。
解：（一） 1、确定砼配制强度 f cu , 0 =f cuk+1.645σ=30+1.645×5 = 38.2MPa 2．计算水胶比： f b = γf γs f ce =1×1×46=46 MPa W/B = 0.49×46/（38.2+0.49×0.13×46）= 0.55 求出水胶比以后复核耐久性(为了使混凝土耐久性符合要求，按强度要求计的水灰比值不得超过规定的最大水灰比值，否则混凝土耐久性不合格，此时取规定的最大水灰比值作为混凝土的水灰比值。) 0.55小于0.60，此配合比W/B 采用计算值0.55； 3、计算用水量（查表选用） 查表用水量取m w0 =195Kg /m 3 4．计算胶凝材料用量 m c0 = 195 / 0.55 =355Kg 5.选定砂率（查表或给定） 砂率 βs 取33； 6. 计算砂、石用量（据已知采用体积法） 355/3100+ m s0/2650+ m g0/2720+195/1000+0.11×1=1 a b cu,0a b b /f W B f f ααα= +
普通混凝土配合比设计（新规范） 一、术语、符号 1.1 普通混凝土 干表观密度为2000kg/m3～2800kg/m3的混凝土。 （在建工行业，普通混凝土简称混凝土，是指水泥混凝土） 1.2 干硬性混凝土 拌合物坍落度小于10mm且须用维勃稠度（s）表示其稠度的混凝土。 （维勃稠度可以合理表示坍落度很小甚至为零的混凝土拌合物稠度，维勃稠度等级划分为5个。） 1.3 塑性混凝土 拌合物坍落度为10mm～90mm的混凝土。 1.4 流动性混凝土 拌合物坍落度为100mm～150mm的混凝土。 1.5 大流动性混凝土 拌合物坍落度不低于160mm的混凝土。
1.6 胶凝材料 混凝土中水泥和矿物掺合料的总称。 1.7 胶凝材料用量 混凝土中水泥用量和矿物掺合料用量之和。 1.8 水胶比 混凝土中用水量与胶凝材料用量的质量比。（代替水灰比） （胶凝材料和胶凝材料用量的术语和定义在混凝土工程技术领域已被广泛接受） 二、设计方法、步骤及相关规定 2.1 基本参数 （1）水胶比W/B； （2）每立方米砼用水量m w； （3）每立方米砼胶凝材料用量m b； （4）每立方米砼水泥用量m C； （5）每立方米砼矿物掺合料用量m f； （6）砂率βS：砂与骨料总量的重量比； （7）每立方米砼砂用量m S； （8）每立方米砼石用量m g。 2.2 理论配合比（计算配合比）的设计与计算 基本步骤：
? 混凝土配制强度的确定； ? 计算水胶比； ? 确定每立方米混凝土用水量； ? 计算每立方米混凝土胶凝材料、矿物掺合料和水泥用量； ? 确定混凝土砂率； ? 计算粗骨料和细骨料用量。 （1）混凝土配制强度的确定 ? 混凝土配制强度应按下列规定确定： 当混凝土设计强度等级小于C60时，配制强度应按下式确定： σ645.1,0,+≥k cu cu f f （1） 式中：0,cu f ——混凝土配制强度（MPa ）； k cu f ,——混凝土立方体抗压强度标准值，这里取混凝土的设计强 度等级值（MPa ）； σ——混凝土强度标准差（MPa ）。 当设计强度等级不小于C60时，配制强度应按下式确定： k cu cu f f ,0,15.1≥ （2） ? 混凝土强度标准差应按下列规定确定： 有近1～3个月同品种、同等级混凝土强度资料，且试件组数不小于30，
混凝土配合比资料
砼原材料与配合比工序作业 提高混凝土拌合物的保水性，减少混凝土拌合物的离析和泌水。外加剂中的碱对硬化混凝土外观的影响和水泥一样，外加剂中的碱含量越低越有利于硬化混凝土外观颜色的控制和混凝土耐久性的提高。 如果外加剂中掺有引气成分时，应选用优质的引气成分，不宜选用木钙、十二烷类的引气成分，因为这类引气成分引入的气泡直径大且稳定性差。另外，能够选择消泡剂来减少混凝土中气泡的产生。另外，外加剂的缓凝结时间不宜长，加外加剂后混凝土的凝结时间宜控制在12h以内。 矿物掺合料 大量试验研究和工程实践表明，混凝土中掺入一定数量优质的粉煤灰后，不但能代替部分水泥，而且由于粉煤灰颗粒呈球状具有滚珠效应，起到润滑作用，可改善混凝土拌合物的流动性、粘聚性和保水性，从而改进了可泵性。现常见的矿物掺合料有矿渣粉和粉煤灰，选用磨细矿渣粉，目的是减少水泥掺量，从而减小水泥收缩，增加混凝土体积稳定，减少混凝土的干缩裂缝。混凝土表面密实性的提高，有利于提高混凝土的耐久性，掺加优质粉煤灰可改进混凝土和易性，便于浇注成型。选用矿物掺合料，除了考虑其活性外，还应着重考虑其细度和颜色。矿物掺合料的颜色应均匀稳定，矿渣粉宜选用比表面积在4000cm2 /g以上S95级矿渣粉，粉煤灰宜优先选用I级粉煤灰，粉煤灰的掺量控制在掺
量为13%的范围内，因为掺量大将会影响混凝土的颜色。 特别重要的效果是掺加原状或磨细粉煤灰后，能够降低混凝土中水泥水化热，减少绝热条件下的温度升高。在混凝土中掺加一定量的具有减水、增塑、缓凝等作用的外加剂，改进混凝土拌合物的流动性、保水性，降低水化热，推迟热峰的出现时间混凝土配合比设计时，除了满足设计要求的强度和耐久性外，着重考虑混凝土拌合物的和易性和浇筑时的坍落度。优选的混凝土配合比应能满足所拌制的混凝土具有良好的和易性，保水性好，不易离析和泌水，坍落度损失小。混凝土外加剂的掺量应经试验确定，不宜超掺，超掺混凝土易离析泌水。为了保证混凝土拌合物的和易性，每方混凝土的胶凝材料总量不宜小于350kg，因为胶凝材料少，混凝土拌合物的和易差，容易离析泌水。另外，对于普通混凝土，浇筑时的坍落度宜小不宜大，泵送浇筑的混凝土坍落度不宜大于180mm，吊斗浇筑的混凝土坍落度宜小于150mm。如果施工过程原材料有变化，应重新试配。 混凝土施工工序和施工方法
普通混凝土配合比设计、试配与确定 第1题 已知水胶比为0.40，查表得到单位用水量为190kg，采用减水 率为20%的减水剂，试计算每方混凝土中胶凝材料用量kg A.425 B.340 C.380 D.450 答案:C 您的答案：C 题目分数：3 此题得分：3.0 批注： 第2题 普通混凝土的容重一般为_____ kg/m3 A.2200～2400 B.2300～2500 C.2400～2500 D.2350～2450 答案:D 您的答案：D 题目分数：3 此题得分：3.0 批注：
第3题 已知水胶比为0.35，单位用水量为175kg，砂率为40%，假定每立方米混凝土质量为2400kg，试计算每方混凝土中砂子用量kg A.438 B.690 C.779 D.1035 答案:B 您的答案：B 题目分数：3 此题得分：3.0 批注： 第4题 某材料试验室有一张混凝土用量配方，数字清晰为 1:0.61:2.50:4.45，而文字模糊，下列哪种经验描述是正确的。 A.水：水泥：砂：石 B.水泥：水：砂：石 C.砂：水泥：水：石 D.水泥：砂：水：石 答案:B 您的答案：B 题目分数：3 此题得分：3.0
批注： 第5题 预设计C30 普通混凝土，其试配强度为（）MPa A.38.2 B.43.2 C.30 D.40 答案:A 您的答案：A 题目分数：3 此题得分：3.0 批注： 第6题 关于水灰比对混凝土拌合物特性的影响，说法不正确的是( ) A.水灰比越大，粘聚性越差 B.水灰比越小，保水性越好 C.水灰比过大会产生离析现象 D.水灰比越大，坍落度越小 答案:D 您的答案：D 题目分数：3 此题得分：3.0 批注： 第7题
常州市联中混凝土有限公司 质量管理体系文件 依据ISO 9001：2000《质量管理体系要求》 配合比设计 作业指导书 发行版本：第一版 编制：陈莉萍 审核：吴文学 批准：丁曙 2010-01-01 发布2010-01-01实施
1.适用范围 本作业指导书适用于工业与民用建筑及一般构筑物所采用的普通混凝土配合比设计以及其拌合物性能（稠度、含气量、容重）试验。 2.执行标准 《普通混凝土配合比设计规程》JGJ55—2000 《普通混凝土拌合物性能试验方法》GB/T50080—2002 3.混凝土配合比设计 3.1配合比计算步骤 1）计算出要求的试配强度f cu，0 ； 2）按f cu，0 计算出所要求的水灰比值； 3）选取每立方体混凝土的用水量，并计算出混凝土的单位水泥用量； 4）选取合理的砂率值； 5）计算出粗、细骨料的用量，提供出试配用的混凝土配合比。 3.2混凝土试配强度 混凝土配制强度按下式计算： f cu，0≥f cu，k ＋1.645σ 式中 f cu，0 ——混凝土配制强度（MPa）； f cu，k ——混凝土立方体抗压强度标准值（MPa）； σ——混凝土强度标准差（MPa）。 混凝土强度标准差采用公式进行计算，确定该值的强度试件组数不应少于25组。
当混凝土强度等级为C20、C25级，其强度标准差计算值低于2.5MPa 时，标准差应取用2.5MPa ，当强度等级等于或大于C30级，其强度标准差计算值低于3.0MPa 时，标准差应取用3.0MPa 。 3.3计算水灰比 按下列公式计算要求的水灰比值： W/C ＝ ce cu ce f B A f f A ??+?0 , 式中 W/C ——混凝土所要求的水灰比值； A 、 B ——回归系数；当不具备试验资料时，对碎石混凝土可取A ＝0.48，B ＝0.52；对 卵石混凝土可取A ＝0.50，B ＝0.61。 f ce ——水泥实际强度（MPa ） 在无法取得水泥实际强度数值时，可用下式代入。 f ce ＝γc ×f ce.k 式中 f ce.k ——水泥标号标准值； γc ——水泥标号富余系数。 f ce 值也可根据3d 强度或快测强度推定28d 强度关系式推定得出。 3.4用水量选定 按骨料品种、规格及施工要求的塌落度值选择每立方米混凝土的用水量（m ω0）按表3.4-1选用。当水灰比小于0.4或大于0.8的混凝土以及采用特殊成型工艺的混凝土用水量，应通过试验确定。
C40混凝土用于某公路K**+***桥钢筋混凝土施工，要求施工时现场坍落度为30～50mm，碎石的最大粒经为30mm。 材料选择 水泥：采用牡丹江产P.O42.5普通硅酸盐水泥。 砂：产地岔林河，细度模数2.62属于中砂，颗粒级配属Ⅱ区。 碎石：产地冷山，规格分别为16～31.5cm、4.75～16cm，压碎值、含泥量等指标也均符合规范求。 粗集料配合比设计 根据筛分结果粗集料的掺配比例为: 4.75～16cm cm碎石为35% 16～31.5cm cm碎石为65%。 按照上述比例掺配两种集料，经几次筛分试验，其结果均满足4.75～31.5cm碎石连续级配.配合比设计 1、计算初步配合比 1）确定混凝土配制强度（fcu,o）。 混凝土设计强度fcu，k=40Mpa 标准差σ=5.0 Mpa 则混凝土配制强度： fcu,o= fcu，k+1.645×σ=48.2 Mpa 2）计算水灰比（W/C） （1）按强度要求计算水灰比 ①计算水泥实际强度 采用42.5普通硅酸盐水泥fce,k=42.5Mpa，富余系数γc=1.13 则水泥实际强度为： fce=fce,k×γc =48.0Mpa ②计算水灰比 碎石 A=0.48 B=0.52 W/C=A×fce/(fcu,o+A ×B ×f ce)=0.45 （2）按耐久性校核水灰比 根据桥梁施工规范要求：严寒地区受严重冰冻，水流侵蚀最大水灰比不得大于0.65。按照强度计算的水灰比符合耐久性要求，故采用0.45。 （3）确定单位用水量 根据要求，混凝土拌和物的坍落度为30～50mm，碎石的最大粒径为30mm。 确定混凝土的单位用水量为： mwo=185kg/m3 （4）计算单位水泥用量（mco） ①按强度计算单位用灰量 已知混凝土单位用水量为 mwo=185kg/m3 水灰比W/C=0.45 则计算单位混凝土用灰量： mco=mwo×c/w=411kg/m3 ②按耐久性校核单位用灰量
