电梯电气原理图 一．概述 不同的电梯，不论采用何种控制方式，总是按轿厢内指令，层站召唤信号要求，向上或向下起动，起行，减速，制动，停站。 电梯的控制主要是指对电梯原动机及 开门机 的起动，减速，停止，运行方向，指层显示， 层站召唤， 轿车内指令， 安全保护等指令信号进行管理。 操纵是实行每个控制环节的方式和 手段。 二．常规 继电器 控制的典型控制环节 1. 自动开关门的控制线路 自动 门机 是安装于轿厢顶上， 它在带动轿门启闭时， 还需通过机械联动机构带动层门与轿门 同步启闭。 为使电梯门在启闭过程中达到快， 稳的要求， 必须对自动门机系统进行速度调节。 当用小型 直流伺服电机 时， 可用电阻串并联方法。 采用小型交流转矩电动机时， 常用加涡流 制动器 的调速方法。 直流电机 调速方法简单， 低速时发热较少， 交流门机在低速时电机发热厉害，对三相电机的堵转性能及绝缘要求均较高。
2. 轿内指令和层站召唤线路 轿内操纵箱上对应每 一层楼 设一个带灯的按钮， 也称指令按钮。 乘客入轿厢后按下要去的目 的层站按钮，按钮灯便亮，即轿内指令登记，运行到目的层站后，该指令被消除，按钮灯熄灭。 电梯的层站召唤信号是通过各个楼层门口旁的按钮来实现的。信号控制或集选控制的电梯，除顶层只有下呼按钮，底层只有上呼按钮外，其余每层都有上下召唤按钮。 3. 电梯的选层定向控制方法 常用的机种如下； 手柄开关定向 井道分层 转换开关 定向 井道永磁开关与继电器组成的 逻辑电路 定向 机械选层器定向 双稳态磁开关和电子 数字电路 定向 电子脉冲式选层装置定向 4. 电梯的定向，选层线路 电梯的方向控制就是根据电梯轿厢内乘客的目的层站指令和各层楼召唤信号与电梯所处层楼位置信号进行比较， 凡是在电梯位置信号上方的轿厢内指令和层站召唤信号， 令电梯定上 行，反之定下行。 方向控制环节必须注意以下几点： 轿内召唤指令优先于各层楼召唤指令而定向。 电梯要保持最远层楼乘客召唤信号的方向运行 在司机操纵时， 当电梯尚未启动运行的情况下， 应让司机有强行改变电梯运行方向的可能性
图文解说电梯电气原理知识 电梯门锁、检修、抱闸线圈、运行继电器回路 1、原理图 2、原理说明 门锁JMS： 在每道厅门和轿门上都设有门电气联锁触点，只有当全部门关闭好后，所有门电气联锁联点闭合，门锁继电器JMS吸合，电梯才能运行。 检修JM： 在轿内和轿内都装有检修开关，检修开关拨至检修位时，检修继电器JM吸合，电梯处于检修状态。
抱闸线圈：DZZ 在下列四种状态下，抱闸线圈得电，制动器打开： （1）快车上行，即S↑、K↑。 （2）快车下行，即X↑，K↑。 （3）慢车上行，即S↑，M↑。 （4）慢车下行，即X↑、M↑。 电梯开始运行时，因为1A、2A仍未吸合，它们的常闭触点把RZ1短路，所以DZZ得以110V直流电压，电梯启动后经过一段时间延时，1A吸合，使电阻RZ1串联到DZZ线圈中，DZZ两端电压下降至70V左右，称为维持电压。电容C8的作用是为了DZZ从110V电压降至维持电压时有一个过渡的过程，防止DZZ电压的瞬变而引起误动作。电阻RZ2构成DZZ的放电回路。 为了防止电梯从快车K转换到慢车M时，DZZ有一个断电的瞬间，所以放入JK延时继电器，从而保证了制动器不会发生两次动作。 运行继电器JYT： 当电梯上行接触器S或下行接触器X吸合时，运行继电器JYT吸合，表示电梯在运行之中。
加速与减速延时继电器 1、原理图 2、原理说明： 当司机按下方向按钮启动关门时，通过JYT、1JQ，使J1SA吸合，则时通过R1SA给电容C1SA充电，当电梯开始运行时，JYT↓，J1SA并未立即释放，C1SA通过R1SA对J1SA放电，使J1SA仍吸合一段时间，所以J1SA是延时释放继电器。当J1SA释放时，一级加速接触器1A吸合，电梯经过降压启动到一级加速后进入稳速快车状态（参看运行回路）。 电梯在快车运行状态时，J2SA、J3SA、J4SA都处于吸合状态，一旦转入慢车，

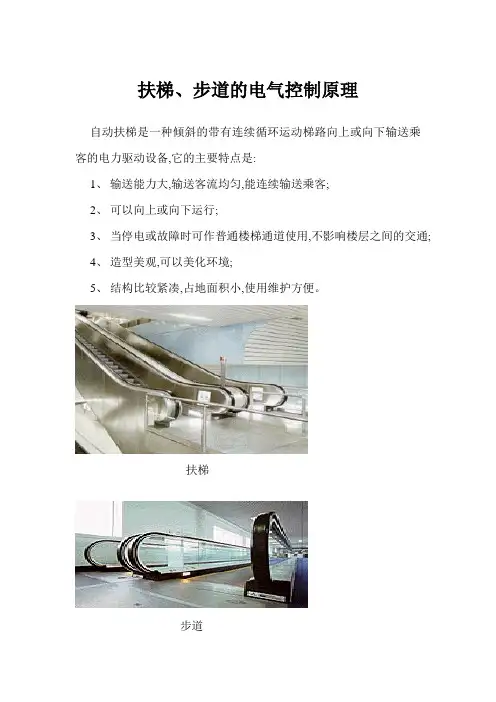

1.电气原理图、电气敷线图及电气符号说明表 1)电气符号说明表 代号 名称 型号规格 数量安装位置 备注M1 交流电动机 1 上机房 M2 自动加油装置 1 上机房 BZ 抱闸线圈 AC220V 1 上机房 KU 上行方向继电器 DRM570730L 1 控制箱 KD 下行方向继电器 DRM570730L 1 控制箱 KSP 加速信号继电器 DRM570730L 1 控制箱 KC1 制动接触器 3TB44-22 1 控制箱 KC2 辅助制动接触器 3TB44-22 1 控制箱 KA1 安全检测继电器 DRM570012L 1 控制箱 KA2 安全接触器 3TB40-22 1 控制箱 KDT 附加制动接触器 3TB40-22 1 控制箱 KPH 相序继电器 ABJ1-122 1 控制箱 K1 主电源开关 JFD11-80 1 控制箱 K2 照明电源开关 DZ47-63 C6 1 控制箱 K3 断路器 C45N 3P C40 控制箱 FU1、FU2 熔断器 6A 2 控制箱 FU3 4A 1 控制箱 FU4、FU5、FU7 2A 3 控制箱 FU6 0.5A 1 控制箱 XAS 2P插座 36V/10A 2 控制箱 XAX 下分线箱 XS 2P+PE插座 220V/10A 2 控制箱 XX 下分线箱 GYM 故障显示译码板 XS-Ⅲ 1 控制箱 PGS 上故障显示盒 1 上右端头围裙板 PGX 下故障显示盒 1 下左端头围裙板 V1 上部光电感应开关 ELS263R(ELS263E) 1 上部围裙端头板 V2、V3 上部光电感应开关 BA2M-DDT 2 上部前壁板 V4 下部光电感应开关 ELS263R(ELS263E) 1 下部围裙端头板 V5、V6 下部光电感应开关 BA2M-DDT 2 下部前壁板 CS 接近开关 HS-CS12-N11-V050 2 主机链轮旁 BPQ 变频器 CIMR-F7B4011A 1 上机房 R 制动电阻 1000W 72Ω 2 上机房 PLC 可编程控制器 FX1S-20MR 1 控制箱 TC1 电源变压器 TDB100-06 1 控制箱 TC2 电源变压器 TDB63-01 1 控制箱 TC3 开关电源 S-15-24 1 控制箱 SSY 上端钥匙开关 LA□-720Y 2 上右端头围裙板 SXY 下端钥匙开关 下左端头围裙板 SJT2 上端急停按钮 LA□-720P 2 上右端头围裙板 SJT 3 下端急停按钮 下左端头围裙板 SJT 1 控制箱急停按钮 LA49-□□J/4 2 控制箱 SJT 4 分线箱急停按钮 下分线箱 XJD 检修插头 1 手控检修装置 XJS 上检修插座 1 控制箱 XJX 下检修插座 1 下分线箱
电梯控制系统电气原理图元件符号说明 名称参考型号数量位置 控制柜WDT-01A 电脑主机板 1 PLC1,2,3,4 PC主机及扩展 1 控制柜WD-720 电脑主机板 1 控制柜 控制柜INV 变频器 1 G5-PCB 变频器曲线卡 1 控制柜BK 变频器制动单元 IPC-DR 1 控制柜DA 安全电源插座 36V/10A 1 轿顶 轿顶EMA 安全照明灯 ~36V 1 E 警铃电池 1 ECA~ECG 层站指示 24V 各层 井道ECM1~ECMn 常明灯 220V N 操纵盘ECZ 超载报警灯 1 轿顶EDM 轿顶照明灯 1 层显板上EHZ 司机开关指示 24V 1 层显板上EJX 检修开关指示 24V 1 EKM 底坑照明灯 220V 1 底坑 控制柜EEM 应急照明灯 220V 1 轿厢EM 轿内照明灯 220V 2 轿顶EMA 安全照明灯 36V 2 ED1~EDn 内指令应答灯 24V N 操纵盘ES,EX 方向指示 24V N+2 各层 各呼梯盒EH1~EHn 上呼梯应答灯 24V N-1 ET2~ETn 下呼梯应答灯 24V N-1 各呼梯盒 层显板上EZ1 底坑总控指示 110V 1 EZ1 轿顶急停指示 1 控制柜 层显板上EZ2 轿顶总控指示 110V 1 EZ2 底坑急停指示 1 控制柜 层显板上EZ3 厅门联锁指示 110V 1
EZ3 厅门联锁指示 1 控制柜EZ4 轿门开关指示 110V 1 层显板上EZ4 轿门联锁指示 1 控制柜FAN 风扇 220V 1 轿厢 FR 热继电器 3UA59-63 1 控制柜HL 蜂鸣器 1 操纵盘CL1，CL2 道站钟轿顶 JX 轿内检修开关 1 操纵盘KBZ（1，2）抱闸接触器 3TB4017~220V 1 控制柜KCZ 超载开关 1 轿底KCMJ 机房井道照明开关 1 机房KCMD 底坑井道照明开关 1 底坑KDF 厅外电锁继电器 HH53P~220V 1 控制柜KDY 电源总控继电器 3TB4017~220V 1 控制柜KDY1 电源总控接触器 N2S~220V 1 控制柜KDY2 电源输出接触器 N2S~220V 1 控制柜KDY3 电源输出封星接触器N2S~220V 1 控制柜KFX 封星接触器 LC1503~220V 1 控制柜KGM 关门接触器 3TB4017~220V 1 控制柜KJC 快加速接触器 LC1503~220V 1 控制柜KJT 急停继电器 DC110V 1 控制柜KKC 快车接触器 LC1503~220V 1 控制柜KKM 开门接触器 3TB4017~220V 1 控制柜 KMB 门联锁继电器3TH8031~DC110 V 2 控制柜 KMC 慢车接触器 LC1503~220V 1 控制柜KMJ 轿门开关 1 轿厢KMQ 门区继电器 HH54P-24V 1 控制柜MZH 贯通门转换开关 1 操纵盘KS 上行接触器 3TB4017~220V 1 控制柜KSD 上端站接触器 HH54P-24V 1 控制柜KSJ 上极限开关 1 井道
电梯种类及电气装置原理讲解 电梯是一种以电动机为动力的垂直升降机，装有箱状吊舱，用于多层建筑乘人或载运货物。也有台阶式，踏步板装在履带上连续运行，俗称自动电梯。 根据建筑的高度、用途及客流量（或物流量）的不同，而设置不同类型的电梯。电梯的基本分类方法： 按用途分： 乘客电梯，为运送乘客设计的电梯，要求有完善的安全设施以及一定的轿内装饰。 载货电梯，主要为运送货物而设计，通常有人伴随的电梯。 医用电梯，为运送病床、担架、医用车而设计的电梯，轿厢具有长而窄的特点。 杂物电梯，供图书馆、办公楼、饭店运送图书、文件、食品等设计的电梯。 观光电梯，轿厢壁透明，供乘客观光用的电梯。 车辆电梯，用作装运车辆的电梯。 船舶电梯，船舶上使用的电梯。 建筑施工电梯，建筑施工与维修用的电梯。 其它类型的电梯，除上述常用电梯外，还有些特殊用途的电梯，如冷库电梯、防爆电梯、矿井电梯、电站电梯、消防员用电梯等。 按驱动方式分： 交流电梯，用交流感应电动机作为驱动力的电梯。根据拖动方式又可分为交流单速、交流双速、交流调压调速、交流变压变频调速等。 直流电梯，用直流电动机作为驱动力的电梯。这类电梯的额定速度一般在2.00m/s以上。 液压电梯，一般利用电动泵驱动液体流动，由柱塞使轿厢升降的电梯。 齿轮齿条电梯，将导轨加工成齿条，轿厢装上与齿条啮合的齿轮，电动机带动齿轮旋转使轿厢升降的电梯。 螺杆式电梯，将直顶式电梯的柱塞加工成矩形螺纹，再将带有推力轴承的大螺母安装于油缸顶，然后通过电机经减速机（或皮带）带动螺母旋转，从而使螺杆顶升轿厢上升或下降的电梯。 直线电机驱动的电梯，其动力源是直线电机。 电梯问世初期，曾用蒸汽机、内燃机作为动力直接驱动电梯，现已基本绝迹。 按速度分： 电梯无严格的速度分类，中国习惯上按下述方法分类。 低速梯，常指低于1.00m/s速度的电梯。 中速梯，常指速度在1.00～2.00m/s的电梯。 高速梯，常指速度大于2.00m/s的电梯。 超高速梯，速度超过5.00m/s的电梯。 随着电梯技术的不断发展，电梯速度越来越高，区别高、中、低速电梯的速度限值也在相应地提高。 4）按操纵控制分： 手柄开关操纵，电梯司机在轿厢内控制操纵盘手柄开关，实现电梯的起动、上升、下降、平层、停止的运行状态。 按钮控制电梯：是一种简单的自动控制电梯，具有自动平层功能，常见有轿外按钮控制、轿内按钮控制两种控制方式。
1. 电气原理图、电气敷线图及电气符号说明表 1) 电气符号说明表 代号 名称 型号规格 数量安装位置 备注M1 交流变频电动机 1 上机房 M2 自动加油装置 1 上机房 BZ 抱闸线圈 AC220V 1 上机房 KU 上行信号继电器 MY4NJ-220V AC 1 控制箱 KD 下行信号继电器 MY4NJ-220V AC 1 控制箱 KC1 制动接触器 LC1-D32M7C 1 控制箱 KC2 辅助制动接触器 LC1-D09M7C 1 控制箱 KA1 安全检测继电器 DRM570012L 1 控制箱 KA2 安全接触器 3TB40-22 1 控制箱 KDT 附加制动接触器 3TB40-22 1 控制箱 KPH 相序继电器 HLJN 1 控制箱 K1 主电源开关 JFD11-40（KG41B ） 1 控制箱 K2 照明电源开关 DZ47-63 C6 1 控制箱 K3 断路器 C45N 3P C40 控制箱 FU1、FU2 6A 2 控制箱 FU3 0.5A 1 控制箱 FU4、FU5、FU7 2A 3 控制箱 FU6 0.5A 1 控制箱 XAS 二芯插座 36V/10A 2 控制箱 XAX 下分线箱 XS 三芯插座 220V/10A 2 控制箱 XX 下分线箱 GYM 故障显示译码板 XS-Ⅲ 1 控制箱 PGS 上故障显示盒 MX101102 1 上右端头围裙板 PGX 下故障显示盒 MX101102 1 下左端头围裙板 V1 上部光电感应开关 BA2M-DDT 2 上部围裙端头板 V2 下部光电感应开关 下部围裙端头板 CS 接近开关 HS-CS12-N11-V050 1 主机链轮旁 BPQ 变频器 CIMR-VB4A0031FBA 1 控制箱 R 制动电阻 72Ω 2 金属骨架内 PLC 可编程控制器 CP1E-E20DR-A 1 控制箱 TC1 电源变压器 TDB100-06 1 控制箱 TC2 电源变压器 TDB63-01 1 控制箱 TC3 开关电源 S-35-24 1 控制箱 SSY 上端钥匙开关 LA □-720Y 2 上右端头围裙板 SXY 下端钥匙开关 下左端头围裙板 SJT2 上端急停按钮 LA □-720P 2 上右端头围裙板 SJT 3 下端急停按钮 下左端头围裙板 SJT 1 控制箱急停按钮 LA49-□□J/4 2 控制箱 SJT 4 分线箱急停按钮 下分线箱 XJD 检修插头 1 手控检修装置 XJS 上检修插座 1 控制箱 XJX 下检修插座 1 下分线箱 SJS 检修上行按钮 1 手控检修装置 SJX 检修下行按钮 1 手控检修装置
电梯电气原理图 一.概述 不同的电梯,不论采用何种控制方式,总是按轿厢内指令,层站召唤信号要求,向上或向下起动,起行,减速,制动,停站。 电梯的控制主要是指对电梯原动机及开门机的起动,减速,停止,运行方向,指层显示,层站召唤,轿车内指令,安全保护等指令信号进行管理。操纵是实行每个控制环节的方式和手段。 二.常规继电器控制的典型控制环节 1. 自动开关门的控制线路 自动门机是安装于轿厢顶上,它在带动轿门启闭时,还需通过机械联动机构带动层门与轿门同步启闭。为使电梯门在启闭过程中达到快,稳的要求,必须对自动门机系统进行速度调节。当用小型直流伺服电机时,可用电阻串并联方法。采用小型交流转矩电动机时,常用加涡流制动器的调速方法。直流电机调速方法简单,低速时发热较少,交流门机在低速时电机发热厉害,对三相电机的堵转性能及绝缘要求均较高。 2. 轿内指令和层站召唤线路 轿内操纵箱上对应每一层楼设一个带灯的按钮,也称指令按钮。乘客入轿厢后按下要去的目的层站按钮,按钮灯便亮,即轿内指令登记,运行到目的层站后,该指令被消除,按钮灯熄灭。 电梯的层站召唤信号是通过各个楼层门口旁的按钮来实现的。信号控制或集选控制的电梯,除顶层只有下呼按钮,底层只有上呼按钮外,其余每层都有上下召唤按钮。 3. 电梯的选层定向控制方法
