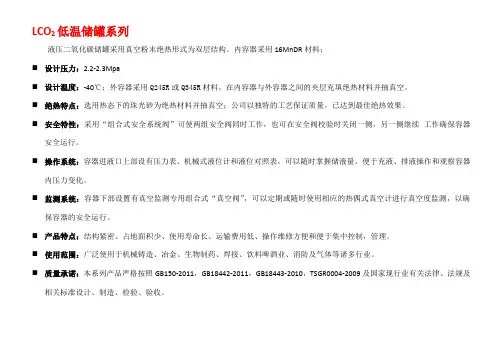

LCO2低温储罐系列
液压二氧化碳储罐采用真空粉末绝热形式为双层结构。内容器采用16MnDR材料；
?设计压力：2.2-2.3Mpa
?设计温度：-40℃；外容器采用Q245R或Q345R材料。在内容器与外容器之间的夹层充填绝热材料并抽真空。
?绝热特点：选用热态下的珠光砂为绝热材料并抽真空；公司以独特的工艺保证质量，已达到最佳绝热效果。
?安全特性：采用“组合式安全系统阀”可使两组安全阀同时工作，也可在安全阀校验时关闭一侧，另一侧继续工作确保容器
安全运行。
?操作系统：容器进液口上部设有压力表、机械式液位计和液位对照表，可以随时掌握储液量，便于充液、排液操作和观察容器
内压力变化。
?监测系统：容器下部设置有真空监测专用组合式“真空阀”，可以定期或随时使用相应的热偶式真空计进行真空度监测，以确
保容器的安全运行。
?产品特点：结构紧密、占地面积少、使用寿命长、运输费用低、操作维修方便和便于集中控制，管理。
?使用范围：广泛使用于机械铸造、冶金、生物制药、焊接、饮料啤酒业、消防及气体等诸多行业。
?质量承诺：本系列产品严格按照GB150-2011，GB18442-2011，GB18443-2010，TSGR0004-2009及国家现行业有关法律、法规及
相关标准设计、制造、检验、验收。
LCO2低温储罐（真空粉末绝热）主要技术参数
LCO2低温储罐（真空粉末绝热）型号、规格、尺寸表
常压储罐定期检验及结果评价 1范围 1.1 本标准规定了钢制焊接常压储罐的定期检验和结果评价的要求。 1.2 本标准适用于储存石油、石化产品及其他类似液体的常压立式圆筒形钢制焊接储罐罐体及其基础的定期检验，包括年度检验和全面检验。 1.3其它常压或低压(工作压力小于0.1Mpa)储罐的定期检验可参照本标准执行。 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适应于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适应于本文件。 SHS 01012 常压立式圆筒形钢制焊接储罐维护检修规程 SY/T 5921 立式圆筒形钢制焊接原油罐修理规程 JB/T 10764 无损检测常压金属储罐底板声发射检测及其评价 JB/T 10765 无损检测常压金属储罐底板漏磁检测方法 JB/T 4730 承压设备无损检测 3 一般要求 3.1年度检验，是指为了确保常压储罐罐体在检验周期内的安全而实施的运行过程中的在线检查，每年至少一次。常压储罐罐体的年度检验可以由设备管理人员进行，也可以由检验检测机构（以下简称检验机构）的专业检验人员进行。 3. 2全面检验，是按一定的检验周期对常压储罐进行的较为全面的检验。对于常压储罐全面检验，检验单位应当根据常压储罐的使用情况、失效模式选择检验方法，检验方法可采用在线检验方法或停工检验方法，对于储罐群或罐区内的储罐，其定期检验还可采用基于风险的检验方法。 3.2.1在线检验是指常压储罐在运行过程中的检验。储罐顶板和壁板的在线检验是指从储罐外侧进行的宏观检查、腐蚀状况检测和焊缝无损检测等，其检测结果评价方法与停工检验相同。储罐底板的在线检验是指底板的腐蚀状况检测，检测方法执行JB/T 10764-2007《无损检测常压金属储罐底板声发射检测及其评价》，检测结果评价方法执行本标准第6章有关条款规定。 3.2.2停工检验是指常压储罐停工清罐时的检验，其检验结果评价方法执行本标准第6章有关条款规定。 3.2.3基于风险的检验是指对储罐群或罐区内的储罐逐一进行风险评价、危险源辨识、失效机理分析并进行风险计算，根据可接受风险的大小和风险的发展趋势，决定储罐的检验周期和检测手段。 3 .3定期检验应当由专业检验机构进行，其检验周期的确定根据采用的检验方法按本标准第6章进行。 4年度检验的方法与要求 4 .1常压储罐年度检验包括使用单位常压储罐安全管理情况检查；常压储罐罐体、及运行状况检查等。 年度检验以外部宏观检查为主，以目视和锤击法检测，必要时进行外侧的壁厚测定。 4. 2每年应对罐体做一次测厚检查。测厚检查应对罐壁下部二圈壁板的每块板沿竖向至少测2个点，其他圈板可沿盘梯每圈板测1个点。测厚点应固定，设有标志，并按编号做好测厚记录。有保温层的储罐，其测厚点处保温层应制做成活动块便于拆装。 4. 3进行常压储罐年度检验，除非检查人员认为必要，一般可以不拆除保温层。 4. 4检查前检查人员应当首先全面了解被检常压储罐底板的使用情况、管理情况，认真查阅
1.适用范围 本方案适用于广东东莞九丰LNG工程两台80000m3液化天然气储罐的外罐及内罐施工，详细施工内容包括外罐罐底、壁板、拱顶以及内罐罐底、罐壁、内罐铝吊顶的施工。 2.编制依据 API 620 《大型焊接低压储罐的设计及施工》 ASME规范第Ⅸ卷《焊接和钎焊评定》 EN14620-2006版 中国环球工程公司设计图纸和相关技术资料 3.工程概述 3.1工程简介 1)广东东莞九丰LNG工程施工任务为两台液化天然气低温储罐，储罐形式都为单包容双层 金属结构保冷储罐，储存介质为液化天然气，设计规范为API 620，容积为80000m3，外罐材质16MnDR,内罐材质为06Ni9，内罐顶为铝吊顶；此LNG储罐设计参数见表1，结构参数见表2。
2)本工程由中国寰球工程公司设计，广东顺业石油化工建设监理有限公司监理，中国石化 集团第四建设公司承担安装任务。外罐为素材到货，内罐为半成品（下料、坡口加工完毕）到货。 3)LNG储罐外罐下料、切割、滚弧以及内罐壁板的滚弧施工在中石化四公司预制厂进行， 外罐的喷砂防腐施工在现场进行。 3．2工程特点 （1）LNG低温储罐为双层结构，从材料检查验收、预制、组装、焊接、试验、保冷，施工程序多，交叉作业多，施工中一环扣一环，工期紧，任务重。 （2）内罐罐壁最小板厚仅为9mm，焊接时易产生焊接变形，施工中必须采取有效的防变形措施，保证罐体成形良好。 （3）内罐为06Ni9材质，焊接材料均为镍基焊材，且内罐壁100%RT检测，因此要求焊工群体素质高，施工前必须提前做好焊工培训考核工作。 （4）内外罐材质多，焊接材料品种多，对焊材管理要求严格。 （5）本工程为单包容双层金属结构保冷储罐，受内外罐结构影响现场涉及施工工艺 较多，例如外罐采用倒装法施工，而内罐采用罐壁内挂钢平台正装法施工。 4.主要工程实物量 主要工程实物量见表3
钢制常压立式圆柱形储罐是炼油化工企业不可缺少的设备，贯穿整个生产过程，数量众多，并且，储存的介质都为易燃、易爆、高温、有毒、有害的液体或气体，危险性极大。 储罐按储存介质的不同，可以分为原油罐、中间产品罐、产品罐、含硫污水罐和气柜五大类。其中，原油罐是指储存原油的各类储罐；中间产品罐是指储存石脑油、粗汽油、粗柴油、蜡油、渣油、加氢裂化原料等各类中间产品的储罐；产品罐是指储存汽油、煤油、柴油、航空煤油等各类成品油的储罐；含硫污水罐是指储存各类含酸、碱、污油及各类硫化物的污水罐；气柜是指储存未脱硫瓦斯的湿式和干式气柜。 储罐按结构不同，可以分为固定顶罐、浮顶罐、浮顶罐。固定顶罐又分为自支承拱顶罐、自支承锥顶罐、柱支承锥顶罐。 随着装置高含硫原油加工量的不断增加，储罐的腐蚀日益加重，具体表现在：每一次储罐清罐检修时，在罐体、罐底或罐顶经常可以发现麻点、凹坑，甚至被腐蚀穿孔，一旦发生事故，后果将不堪设想。 经调研，集团公司部其他企业也普遍反映储罐腐蚀越来越严重，日益威胁石化企业的安全、稳定、长周期运行。 为了延长金属储罐的使用寿命，现在行之有效的办法就是在储罐的罐体、罐底以及罐顶进行油漆、防腐，工程量非常大。 储罐清罐检修工程竣工后，施工单位要根据《全国统一安装工程预算定额》编制检修工程结算书，计取工程费用。在工程量的计算中，关键是拱顶面积的计算。 目前采用的计算方法是：拱顶面积为罐底面积的1.25倍，部分施工单位按1.2倍或1.3倍计算。 1 按照专业文献，计算储罐拱顶面积 (1)家华先生所著《圆柱形金属油罐设计》[1]一书的介绍：拱顶是一种自支承式的罐顶，形状近似球面，靠拱顶周边支承于焊在罐壁上的包边角钢上，球面由中心盖板和瓜皮板组成。在设计拱顶储罐时，一般都将拱顶设计成球面，则拱顶的几何形状就是一个球缺,详见图1。
目录 一序言 （一）设计任务 （二）设计思想 （三）设计特点 二储罐总装配示意图 三材料及结构的选择 （一）材料的选择 （二）结构的选择 四设计计算内容 （一）设计温度和设计压力的确定 （二）名义厚度的初步确定 （三）容器的压力实验 （四）容器应力的校核计算 （五）封头的设计 （六）人孔的设置 （七）支座的设计确定 （八）各物料进出管位置的确定及其标准的选择（九）液位计的设计 （十）焊接接头设计 五设计小结 六参考资料
太原科技大学材料科学与工程学院 过程设备课程设计指导书 课程设计题目： （15）M3甲醇储罐设计 课程设计要求及原始数据（资料）： 一、课程设计要求： 1.使用国家最新压力容器标准、规范进行设计，掌握典型过程设备设计的全过程。 2.广泛查阅和综合分析各种文献资料，进行设计方法和设计方案的可行性研究和论证。 3.设计计算采用电算，要求设计思路清晰，计算数据准确、可靠，且正确掌握计算机操作和专业软件的使用。 4.工程图纸要求计算机绘图。 5.毕业设计全部工作由学生本人独立完成。 二、原始数据： 设计条件表
管口表 课程设计主要内容： 1．设备工艺设计 2．设备结构设计 3．设备强度计算 4．技术条件编制 5．绘制设备总装配图 6．编制设计说明书 应交出的设计文件(论文)： 1.设计说明书一份 2.总装配图一张 (折合A1图纸一张)
一序言 （一）设计任务： 针对化工厂中常见的甲醇储罐，完成主体设备的工艺设计和附属设备的选型设计，绘制总装配图和零件图，并编写设计说明书。（二）设计思想： 综合运用所学的机械基础课程知识，本着认真负责的态度，对储罐进行设计。在设计过程中综合考虑了经济性，实用性，安全可靠性。（三）设计特点： 容器的设计一般由筒体，封头，法兰，支座，接口管及人孔等组成。常，低压化工设备通用零件大都有标准，设计时可直接选用。本设计书主要介绍了液罐的筒体，封头的设计计算，低压通用零件的选用。 各项设计参数都正确参考了行业使用标准或国家标准，这样让设计有章可循，并考虑到结构方面的要求，合理的进行设计。
在用常压立式圆筒形钢制焊接储罐 定期检验工艺 编制： 审核： 批准：
在用常压立式圆筒形钢制焊接储罐定期检验工艺 1 适用范围 本工艺适用于建筑在具有足够承载能力的均质基础上，其罐底与基础紧密接触，储存液态石油及石油产品等介质，内压不大于6000Pa 的历史圆筒形钢制焊接储罐（以下简称储罐）。 2 检验前预备 2.1 审查储罐必要的图纸、技术资料、历次检验报告、各种安全附件、有关技术资料、使用运行记录以及与储罐有关的一切技术资料。 2.2 预备好检验工具、材料和劳动爱护用品。 2.3 检验前应做好以下工作，达到安全作业条件： 2.3.1 将罐内油品抽至最低位（必要时接临时泵），加堵忙板，使罐体与系统管线隔离。 2.3.2 打开人孔和透光孔。 2.3.3 清出底油。轻质油品罐用水冲洗，通入蒸汽蒸罐24h以上（应注意防止温度变化造成罐内负压）。重质油罐通风24h以上。 2.3.4 排除冷凝液，清扫罐底。
注意事项： a.采纳软密封的浮顶罐、内浮顶关东火钳原则上应拆除密封系统并密封块置于罐外（仅进罐检查可不拆除密封系统。若密封系统检查无明显泄漏，不阻碍动火安全时，动火钞票也可不拆除密封系统）。 b.进罐前必须对罐内气体进行浓度分析，安全合格后方可进入。 c.进罐检查及检验使用的灯具必须是防爆灯，其电压应符合安全要求。 d.动火前必须严格按照有关手续办理相关手续。 3检验依据 3.1 SHS01012-2004《常压立式圆筒形钢制焊接储罐维护检修规程》3.2 GB128-2005 《立式圆筒形钢制焊接油罐施工及验收规范》3.3 SH/T3530-2001《石油化工立式圆筒形钢制储罐施工工艺标准》3.4SH/T3530-2001《石油化工立式圆筒形钢制储罐施工工艺标准》3.5 JB/T4735 《钢制焊接常压容器》 3.6 GB8958 《缺氧危险作业安全规程》 3.7 HG20660 《压力容器中化学介质毒性危害和爆炸危险程度分类》 3.8 HG/T20678-2000《衬里钢壳设计技术规定》
- 13 - 第1期 大型储罐设计计算中的抗震验算 姜国平1，白志浩2 （1.北方民族大学化工学院， 宁夏 银川 750021）（2.中国石油宁夏石化公司， 宁夏 银川 750021） [摘 要] 介绍了石油化工大型储罐设计计算中容易被忽视的抗震计算等重要内容，用实例说明了抗震计算的程序和步骤，该方法可简化计算过程，提高设计效率，提高大型储罐设计的安全性和可靠性。[关键词] 大型储罐；设计计算；抗震验算；可靠性 作者简介：姜国平（1966—），男，高级工程师，北方民族 大学化工学院过程装备与控制工程专业教师。 抗震设计是大型储罐设计的重要环节。由于储罐抗震性能不好加之抗震措施不到位，因而在近年来国内外发生的地震灾害中，储罐的地震危害屡见不鲜。更为严重的是储罐的损坏有时还伴随着火灾、爆炸和环境污染等次生灾害发生。因此，大型储罐在设计计算中，抗震验算不容忽视。 1 大型储罐设计中的抗震验算方法 立式钢制圆柱形储罐对于承受静液压力是非常有效的，能充分发挥金属的抗拉能力，具有很好的延展性，同时节省材料，在工程中得到广泛应用。由于静液压力随液深而增加，所以储罐往往设计成变壁厚的圆柱壳；对于一般的储罐，罐半径R 与最厚的底圈壁板厚度δ之比往往超过1000，设计罐壁时只考虑环向拉应力作用，不考虑边缘应力引起的弯曲应力。 在设计大型储罐时，设计者往往根据GB50341-2003《立式圆筒形钢制焊接油罐设计规范》，根据储罐的设计温度、油品腐蚀特性、材料使用部位、材料的化学成分、力学性能、焊接性能及安全可靠性和经济合理性选用各部分的材料后，计算各圈壁板厚度、核算罐壁筒体许用临界压力以确定抗风圈的设置，确定罐顶与罐壁连接的有效面积等设计规范正文中所涉及到的设计计算，但却会忽视非规范正文部分的抗震验算等重要计算内容。本文结合不久前完成的20000m 3原油储罐的抗震验算，探讨大型储罐的抗震验算方法。 设计条件：储罐直径 D=42000mm ；最大液面高度：Hw=15400mm ； 罐壁距底板1/3高度处的有效厚度：δ3=12.7mm ； 油罐内半径：R=21000mm ；储罐内储液总量：m1=21336kg ；底圈壁板有效厚度：t=18.7mm ；底圈罐壁材料设计温度下弹性模量：E=2.045×105MPa ； 罐壁底部垂直荷载：N 1=493359kg ；抗震设防烈度：8度；设计地震分组：第一组；场地土类别：Ⅱ。 1.1 储罐的罐液耦连振动基本周期 Tc=KcHw(R/δ3)0.5 根据D/Hw=2.727查规范附录D 表D.3.3用插入法得Kc=0.48×10-3 代入上式，得Tc ≈0.30s 1.2 储液晃动基本周期Tw=KsD 0.5 根据D/Hw=2.727查规范附录D 表D.3.2用插入法得Ks=1.121 代入上式，得Tw ≈7.267s 1.3 罐壁底部水平地震剪力 Q 0=10-6Cz αY 1mg m=m1Fr 根据D/Hw=2.727查规范附录D 表D.3.4用插入法得F r =0.4187 代入上式，得m=8932.8kg α值根据T 值及反应谱特征周期Tg 及地震影响系数最大值αmax 按下图计算：
目录 绪论 (3) 第一章压缩空气的特性 (4) 第二章设计参数的选择 (5) 第三章容器的结构设计 (6) 3.1圆筒厚度的设计 (6) 3.2封头厚度的计算 (6) 3.3筒体和封头的结构设计 (6) 3.4人孔的选择 (7) 3.5接管，法兰，垫片和螺栓（柱） (9) 3.6鞍座选型和结构设计 (11) 第四章开孔补强设计 (14) 4.1补强设计方法判别 (13) 4.2有效补强范围 (13) 4.3有效补强面积 (14) 4.4补强面积 (14) 第五章强度计算 (16) 5.1水压试验应力校核 (15) 5.2圆筒轴向弯矩计算 (15) 5.3圆筒轴向应力计算及校核 (16) 5.4切向剪应力的计算及校核 (17) 5.5圆筒周向应力的计算和校核 (20) 5.6鞍座应力计算及校核 (22) 5.7地震引起的地脚螺栓应力 (24) 第六章设计汇总 (25) 参考文献........................................................... 错误！未定义书签。
绪论 课程设计是一个总结性教学环节，是培养学生综合运用本门课程及有关选修课程的基本知识去解决某一设计任务的一次训练。在整个教学计划中，它也起着培养学生独立工作能力的重要作用。 课程设计不同于平时的作业，在设计中需要学生自己做出决策，即自己确定方案，选择流程，查取资料，进行过程和设备计算，并要对自己的选择做出论证和核算，经过反复的分析比较，择优选定最理想的方案和合理的设计。所以，课程设计是培养学生独立工作能力的有益实践。 通过课程设计,学生应该注重以下几个能力的训练和培养： 1. 查阅资料，选用公式和搜集数据(包括从已发表的文献中和从生产现场中搜集)的能力； 2. 树立既考虑技术上的先进性与可行性，又考虑经济上的合理性，并注意到操作时的劳动条件和环境保护的正确设计思想，在这种设计思想的指导下去分析和解决实际问题的能力； 3. 迅速准确的进行工程计算的能力； 4. 用简洁的文字，清晰的图表来表达自己设计思想的能力 本次设计为压缩空气储罐，在三周时间内内，通过相关数据及对国家标准的查找计算出合适的尺寸，设计出主体设备及相关配件，画出装备图零件图以及课程设计说明书。 压缩空气储罐的设计一般由筒体、封头、法兰、支座、接口管及人孔等组成。常、低压化工设备通用零部件大都有标准，设计时可直接选用。本设计书主要介绍了液罐的的筒体、封头的设计计算，低压通用零部件的选用。各项设计参数都正确参考了行业使用标准或国家标准，这样让设计有章可循，并考虑到结构方面的要求， 合理地进行设计。
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. Q/SHCL 常压储罐管理规定 中国石化股份公司长岭分公司发布
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 目次 前言.................................................................. 错误!未定义书签。 1 范围................................................................ 错误!未定义书签。 2 规范性引用文件...................................................... 错误!未定义书签。 3 职责................................................................ 错误!未定义书签。 3.1 机动工程处职责..................................................... 错误!未定义书签。 3.2 使用单位职责....................................................... 错误!未定义书签。 3.3 供应处职责......................................................... 错误!未定义书签。 4 管理内容与要求...................................................... 错误!未定义书签。 4.1 竣工验收........................................................... 错误!未定义书签。 4.2 生产使用管理....................................................... 错误!未定义书签。 4.3 维护检修管理....................................................... 错误!未定义书签。 4.4 资料管理........................................................... 错误!未定义书签。 4.5 常压储罐施工管理程序............................................... 错误!未定义书签。 4.6 常压储罐定期检验程序............................................... 错误!未定义书签。 5 检查考核............................................................ 错误!未定义书签。
目录 任务书 (2) 第一章空气储罐产品概要 (3) 第二章空气储罐材料的选择 (4) 第三章空气储罐的结构设计 (4) 3.1圆筒厚度的设计 (5) 3.2封头厚度的计算 (5) 3.3接管的设计 (5) 3.4支座的设计 (6) 3.4.1支座选型 (6) 3.4.2鞍座定位 (6) 第四章强度计算 (6) 5.1水压试验应力校核 (6) 5.2工作应力计算及校核 (7) 5.2.1圆筒轴向应力计算及校核 (7) 5.2.3周向应力计算及校核 (8) 第五章空气储罐的制造工艺 (10) 5.1空气储罐的制造工艺流程 (10) 5.2空气储罐的焊接工艺 (11) 5.2.1接管焊接 (11) 5.2.2纵缝和环缝焊接 (12)
5.3空气储罐的焊接检验 (13) 5.3.1无损检测 (14) 5.3.2耐压试验 (14) 第六章课程设计心得体会 (15) 参考文献 (16) 任务书 2m3空气储罐的焊接工艺设计 设计参数 序号名称指标 1 设计压力P c（MPa） 1.0 2 设计温度（℃）100 3 最高工作压力（MPa）0.95 4 最高工作温度（℃）95 5 工作介质压缩空气 6 主要受压元件的材料Q235-B 7 焊接接头系数Φ0.9 8 腐蚀裕度C2（mm） 1.2 9 厚度负偏差（C1）0.8 9 全容积（） 2.0 10 容器类别第一类 设计要求 （1）更具给定的条件来选定容积的几何尺寸，即确定筒体的内径、长度、封
头类型等，然后确定有关的参数，如容器材料、需用应力、壁厚附加量、焊缝系数等。 （2）设计筒体和封头壁厚；进行强度计算；焊接接头设计；附件设计等。 （3）撰写设计说明书：能以“工程语言和格式”阐明自己的设计观点、设计方案的优劣以及设计数据的合理性；按照设计步骤、进程，科学地编排设计说明书的格式与内容叙述简明。 第一章空气储罐概要 空气储罐的特点 空气储罐主要是指用于储存或盛装气体、液体、液化气体等介质的设备，在化工、石油、能源、轻工、环保、制药及食品等行业得到广泛应用，如氢气储罐、液化石油气储罐、石油储罐、液氨储罐等。储罐内的压力直接受温度影响，且介质往往易燃、易爆或有毒。储罐的结构形式主要有卧式储罐、立式储罐和球形储罐。 压力容器的外壳由筒体、封头、密封装置、开孔接管、支座及安全附件六大部件组成。常、低压化工设备通用零部件大都有标准，设计时可直接选用。本设计书
16万m3全容式LNG低温储罐施工方案 1工程基本情况 基本概况 LNG储罐主要用于应急储备，当出现上游停气或其他事故时，可向城市燃气管网提供正常气源。容量为16万m3的全容LNG储罐，通常由预应力混凝土外罐和9％Ni钢内罐组成，设计温度为-165℃。 低温储罐的主要构造 低温储罐主要包括：钢筋混凝土灌注桩、预应力钢筋混凝土承台和外罐、外罐内衬钢板、保冷层、低温钢内罐、钢结构的半球形拱顶和预应力钢筋混凝土罐顶构成。详见下图： 图（a）：低温储罐构造简图 1.2.1预应力混凝土外罐构造 预应力混凝土外罐高38.55m，外径86.6m，内径82m，墙厚0.55m。坐落在钢筋混凝土灌注桩基支承的双承台上，每根桩顶部安装有防震橡胶垫。 混凝土外罐墙体竖向布置了由19根、每根直径为15.7m（7股）、强度为1860MPa的钢绞线组成的VSL预应力后张束，预应力后张束两端锚于混凝土墙底部及顶部。墙体环向布置了由同样规格的钢绞线组成的VSL预应力后张束，环向束每束围绕混凝土墙体半圈．分别锚固于布置成90°的4根竖向扶壁柱上。混凝土外罐墙体上内置预埋件以固定防潮衬板及罐顶承压环。 混凝土外罐构造见图（b）。 图（b）：混凝土外罐构造剖面图 1.2.2内罐壁构造 内罐壁是低温储罐的主要构件，由具有良好的低温韧性(-165℃)和抗裂纹能力的9％Ni钢板焊接而成。 1.2.3保冷层构造 大型低温LNG储罐绝热保温结构由罐顶保温、侧壁保温和罐底保温3部
分构成。 1.2.4罐顶构造 罐顶多采用预应力钢筋混凝土外罐和铝吊顶（或钢结构半球形拱顶）组成。如下图（c）： 图（c）:罐顶构造示意图 2 工程特点、难点 工程特点 1、钻孔灌注桩施工专业性强。 2、罐承台钢筋混凝土属大体积混凝土施工，对施工要求较高。 3、罐底和罐体均属于预应力混凝土。 4、混凝土罐体直径大、壁厚、高度高。 施工难点 1、钻孔灌注桩量大、密集，定位要求高。 2、罐承台钢筋混凝土需要分区浇筑，控温防裂施工难度大。 3、预应力施工施工要求高，需要掌握好时机，精心施加应力和锚固。 4、混凝土罐体运用爬模施工技术，属危险性较大分部分项工程。 3 施工技术 总体施工流程 灌注桩→桩承台→罐承台柱→罐承台→混凝土外罐壁→悬吊钢结构穹顶气升→预应力后张、灌浆→外罐穹顶 主要施工方法 3.2.1混凝土灌注桩施工 1、工艺流程 桩位定位放线→钻孔→清孔→钢筋笼制作、吊放→混凝土浇筑→后注浆施工→清理桩头 2、施工控制要点 （1）定位测量
目录 卧式储气罐设计任务书 (2) 第一张绪论 (3) 1.1设计背景 (3) 1.2 储罐的用途及分类 (4) 1.3 储存介质的性质 (4) 1.4 设计任务 (5) 1.5 设计思想 (5) 1.6 设计特点 (5) 1.7设计数据 (6) 第二章容器主要原件的设计 (6) 2.1圆筒厚度的设计 (6) 2.2 封头的设计 (7) 2.3人孔的选择 (8) 2.4接管和法兰 (8) 2.5螺栓（螺柱）的选择 (9) 2.6鞍座选型和结构设计 (9) 第三章开孔强度设计 (11) 3.1补强设计方法的判断 (11) 3.2有效补强范围 (11) 3.3 有效补强面积 (11) 第四章强度设计 (12) 4.1水压试验校核 (12) 4.2圆筒轴向应力弯矩计算 (12) 4.3 圆筒的轴向应力及校核 (14) 4.4切向剪应力的计算机校核 (14) 4.5圆筒周向应力的计算及校核 (15) 4.6鞍座应力计算及校核 (16) 4.7地震引起的地脚螺栓应力 (18) 第五章焊接结构设计 (18) 5.1焊接方法 (18) 5.2焊接工艺及技术要求 (19) 总结 (21) 附录：参考文献 (22)
卧式储气罐设计任务书
第一章绪论 1.1设计背景 所谓容器是指用于储存气体、液化气体、液体和固体原料、中间产品或成品 的设备。压力容器是容器的一种，是指最高工作压力P≥0.1MPa，容积V≥25L， 工作介质为气体、液化气体或最高工作温度高于或等于标准沸点液体的容器。它 广泛地用于化工、炼油、机械、动力、轻工、纺织、冶金、核能及运输等工业部 门，是生产过程中必不可少的设备[1]。 随着石油化工、电站锅炉和原子能工业的迅猛发展，压力容器制造技术也有 了很大的发展，它主要表现在以下三个方面：一是压力容器向大型化过渡，容器 直径和壁厚成倍增长；二是低合金高强度钢的广泛应用，大部分压力容器均采用 了各种级别的低合金高强度钢；三是焊接新工艺、新技术的广泛应用，使得焊接 质量进一步提高，从而提高了这些大型产品质量的可靠性。 其中以压力容器产品大型化、高参数化的趋势尤为明显。1000吨级的储气 罐、2000吨级的煤液化反应器、10000立方米的天然气球罐（日本最大的天然气 球罐为30000立方米）等已经在我国大量应用。压力容器在石油化工、核工业、 煤化工等领域中的应用场合也日益苛刻。因此，耐高温、高压和耐腐蚀的压力容 器用材料的研制与开发一直是压力容器行业所面临的重大课题。对此，各国均投 入了大量的人力物力从事相关的研究工作。目前，压力容器用材料的主要研究成 果和技术进步表现在以下几个方面：①材料的高纯净度：冶金工业整体技术水平 和装备水平的提高，极大地提高了材料的纯净度，提高了压力容器用材料的力学 性能指标，提高了压力容器的整体安全性；②材料的介质适应性：针对各种腐蚀 性介质和操作情况，已研究开发出超级不锈钢、双相钢、特种合金等金属材料， 使之适合各种应用条件，给容器设计者以更多选择的空间，为长期安全生产提供 了保证；③材料的应用界限：针对高温蠕变、回火脆化、低温脆断所进行的研究， 准确地给出材料的适用范围；④更高强度材料的应用：在设备大型化的要求下， 传统的材料已经无法解决，诸如30000立方米天然气球罐、200000立方米原油 ≥ 800MPa 高强材料的应用正在引起国储罐以及超高压容器的选材问题。目前b 内研究人员的广泛关注[2]。 近年来，压力容器制造业在装备投资中，焊接设备的比例占了40%以上。正由于这些先进高效焊接设备及工艺的采用，使压力容器制造技术有了更大的提高和发展。就具体的压力容器焊接而言，焊条电弧焊的比例已逐步缩小，而埋弧自动焊、氩弧焊、CO2气体保护焊等先进的焊接技术已经得到广泛应用；带极堆焊、窄间隙埋弧焊和药芯焊丝气体保护焊等高效率的焊接方法设备已成为一些大型压力容器厂必备的焊接设备；小管径内壁堆焊、管子-管板自动旋转氩弧焊、马
大型常压储罐的无损检测技术 易燃易爆液体作为原料或产品普遍存在于化工生产过程中，大部分化工企业普遍分布着或大或小的易燃易爆液体LPG罐车|槽车|储罐区。如石油、石化及化工生产企业的石脑油、原油、乙醇、甲醇、汽油和丙酮等卧式液化气储罐区；仓储企业的石油库和危险化学品(例如硫酸)仓库等储罐区。常压卧式液化气储罐在原油和化学危险品的储存和输送过程中发挥着不可替代的作用，随着石油工业的发展，储罐的应用也不断地增长，各国政府都在积极扩大石油储备库，加大石油储备量，我国政府也在会同相关大企业在沿海地区建立一批10万m 的常压原油液化石油气储罐，提高战略石油储量，保障我国能源和化工原料的需求。由于易燃易爆液体储存构成危险源的临界量为20t，因此上述储罐区一般都属于重大危险源，必须重点进行安全管理。目前，国内石油、化工、航空、港口等企业拥有的5000 m 以上的大型储油罐数量在2 万台以上。常压液化气体储罐（立式）的失效形式主要为罐壁板的强度失效和罐底板的腐蚀泄漏失效，不仅危害安全生产，而且严重污染环境。常压储罐一般为立式圆筒形钢制焊接容器，为了确保安全使用，美国API 653 规定，每5 a(年)至少进行一次运行中常压液化气体储罐的外部宏观检查。若不知道腐蚀速率，超声测厚在线检测周期为5 a；知道腐蚀速率后，超声测厚在线检测周期应根据实际计算而定，但最长≯15 a。底板检测周期应根据实际计算确定，但最长≯20 a。国内按照国务院颁布的《危险品化学安全管理条例》要求，必须对化学危险品卧式液化气储罐进行定期检验，但目前具体年限和检验规则还没有明确的要求；SY/T 592标准规定，新建储罐第一次检测修理期限≯10 a，以后检验周期为5～7 a。 我国GBJ 128～1990《立式圆筒形钢制焊接油罐施工及验收规范》、SY/T 5921—2000(立式圆筒形钢制焊接原油罐修理规程》和美国API 653{油罐检验、修理、改造和重建》等标准对常压液化气储罐的材料、预制、组装、焊接、检验和修理等方面都有严格要求。制造储罐所采用的材料主要有碳钢和不锈钢，国内目前使用的材料主要是碳钢，按SH 3046—1992((石油化工立式圆筒形钢制焊接液化气体储罐设计规范》规定，允许使用的碳钢牌号有Q235 一AF，Q235A，20R，16Mn 和16MnR 等。目前国外主要采用声发射技术在线检测常压储罐罐壁板上的活性缺陷和罐底板上的腐蚀和泄漏信号，采用漏磁方法定期检测罐底板的腐蚀和泄漏，用超声检测技术检测罐壁板和顶板。国内对常压罐的定期检验近年来刚刚开始，主要采用超声、磁粉、射线、渗透检测和超声测厚等手段。国外现在广泛采用的声发射和漏磁扫查技术，我国还没有相应的检测标准及规范，正处于试验推广阶段。 1 制造和安装过程中采用的无损检测技术 常压储罐主要是利用预制成型的顶板、壁板和底板在现场组装后焊接而成。其中顶板和壁板大多 采用对接焊形式，底板大多采用搭接接头。对于常压储罐底圈和第一圈罐壁的钢板，当厚度≥23 mm 时，应按ZBJ 74003—1988((压力容器用钢板超声波探伤》进行检测，达到Ⅲ级标准者为合格。对于 屈服点≤390 MPa的钢板，应取钢板张数的20％进行抽查，当发现不合格的钢板时，应逐张检查；对 于屈服点>390 MPa 的钢板，应逐张进行检查。 1.1 罐底焊缝的无损检测要点 (1)所有罐底板焊缝(图1)应采用真空箱法进行严密性试验，试验负压≮53 kPa，无渗漏为合格。
化工安全设计课程设计任务书 设计题目 某化工储运公司安全设计（4000 m3醋酸储罐选型及计算） 学院 专业安全工程班级 起讫日期 指导教师 2015 年6 月18 日
8只4000 m3醋酸储罐，建设地点位于南京贮运码头罐区的预留地，当地全年最小频率风向为西北风。查相关规范得知，设计压力为常压，设计温度为55℃，储存介质为醋酸，属于乙A类液体（由《石油化工企业防火设计规范》 GB50160-2008查得）。 相关规范：《石油化工企业防火设计规范》GB50160-2008；《石油化工储运系统罐区设计规范》SH/T3007-2014；《立式圆筒钢制焊接油罐设计规范》GB50341-2014；《石油化工立式圆筒形钢制焊接储罐设计规范》SH3046-1992；《建筑结构荷载规范》；《化工设备设计全书》等。
第1章醋酸的理化性质 (1) 第2章醋酸储罐的选型和选材 (2) 2.1储罐的选型 (2) 2.1.1储罐的选型 (2) 2.1.2物料管的设计 (2) 2.2储罐的选材 (2) 第3章醋酸储罐经济尺寸的选择 (4) 3.1储罐的储存液位 (4) 3.2储罐的罐壁设计 (5) 3.2.1储罐的技术特性表 (5) 3.2.2壁厚的计算 (6) 3.2.3罐壁加强圈的计算 (8) 3.2.4罐壁包边角钢 (9) 3.3储罐的罐底设计 (9) 3.3.1罐底的选型 (9) 3.3.2罐底板厚度的计算 (11) 3.4储罐的罐顶设计 (11) 第4章醋酸储罐的安全附件 (13) 4.1储罐的一般附件 (13) 4.1.1通气管 (13) 4.1.2量油孔 (14) 4.1.3透光孔 (14) 4.1.4人孔 (15) 4.1.5、排污孔 (15) 4.1.6放水管 (15) 4.1.7阻火器 (15) 4.2安全仪表 (16) 4.2.1液位计 (16) 4.2.2液位报警器 (16) 4.2.3温度计 (17) 4.2.4压力表 (17) 4.2.5流量计 (17) 第5章其他安全措施 (18) 5.1放空处理 (18) 5.2气封装置 (18) 5.3 防冻和保温 (18) 5.4防爆措施 (19)
停用常压储罐管理办法 第一章总则 第一条为加强储运部成品车间停用储罐管理，确保储罐安全、稳定、长周期运行，依据国家相关法律、法规和中海石油中捷石化有限公司常压储罐管理制度，制定本规 ^定。 第二条常压储罐（下称储罐）是指：建造在具有足够承载能力的均质基础上，其罐底与基础紧密接触，储存液态石油、石油产品及其它化工介质，内压不大于6kPa的100用及以上立式圆筒形钢制焊接储罐。停用储罐是指500方柴油罐区9#、10#、11# 储罐。 第二章职责 第三条使用单位 （一）负责制定储罐作业指导书，组织日常巡检维护工作，及时发现和消除隐患。 （二）负责储罐的定期外部检查工作。 （三）负责编制和上报储罐的修理、更新改造、检验计划，并组织实施。 （四）组织编制和审核储罐的检修方案。 （五）建立和健全储罐档案，做好年度技术状况分析和工作总结。 第三章工作程序 第四条运行管理 （一）使用单位应制定作业指导书，并严格执行。 （二）储罐操作人员应通过公司上岗培训考核合格后持证上岗，日常工艺巡检和操作要做到以下几点： 1.严格遵守作业指导书，严禁进物料。 2.严格执行巡检制度和交接班制度，发现问题及时处理和汇报， 3?保持储罐及附件的完整、清洁，加强静密封点和危险点的检查。 4.严格执行储罐定期维护保养制度，做好防冻、清洁和防腐工作，对停用储罐应定期维护保养。 5.注意阀门检查，保证开关状态符合运行工艺要求，防止物料误入事故的发生
6.9#、10#、11#储罐进出油接合管抽堵盲板，并悬挂告知牌。 （三）使用车间应组织以下工作，并做好记录： 1.每季度检查储罐的呼吸阀、阻火器、量油孔、泡沫发生器、透光孔、排污阀、进出口阀门、储罐基础及防火堤等是否正常。 2.每季度对呼吸阀、阻火器进行维护，检查阀盘、阀座、导杆、导孔、弹簧等有无锈蚀和积垢，并进行清洁，必要时用煤油清洗。 3.冬季应增加对呼吸阀的检查次数，特别是有冰冻期间时，应每天进行检查，检查阀内有无冰冻，保温套是否良好。结合每次充装和排料作业用感官判断其是否处于正常状态。 （四）建立完善储罐台帐、档案，并及时更新内容。 第五条定期检验管理 （一）外部检查 每半年检查一次，并作好记录，检查出的问题必须尽快整改，如因条件暂时不允许整改的,须由使用单位主管领导批准制定监控使用措施。具体外部检查内容如下： 1.罐体检查：检查罐顶和罐壁是否变形，有无严重的凹陷、鼓包、折褶及渗漏穿孔。对有保温的储罐，罐体无明显损坏、保温层无渗漏痕迹时，可不拆除保温层进行检查。 2.罐顶、罐壁测厚检查：每季度对储罐顶、壁进行一次测厚检查。罐壁下部二圈 板的每块板至少测2点，其他圈板的测点可沿盘梯选择，每圈板至少选择1个测点。 测厚点宜固定，设有测量标志并编号。有保温的储罐，其测点处保温应做成活动块便于拆装。对介质腐蚀性不强的不锈钢储罐年度检查时可不测厚。 3.配件、附件检查：检查进出口阀门、人孔、清扫孔等处的紧固件是否牢靠；通气孔的防护网是否破损；消防泡沫管是否有油气排出，网罩是否完好；储罐盘梯、平台、抗风圈、栏杆、踏步板的腐蚀程度；储罐照明设施的完好程度。 4.防腐、保温（冷）层及防水檐检查：检查罐体外部防腐层有无脱落、起皮等缺陷，保温（冷）及防水檐是否完好。若发现保温（冷）层破损严重，应检查罐壁的腐蚀程度。 5.基础检查：检查储罐基础有无下沉，散水坡有无损坏，沥青封口是否完好 6.防雷防静电接地电阻测试：每年按公司电气设备及运行管理办法的要求至少对 储罐的接地设施进行一次测试，接地设施的工频接地电阻不能大于10欧。 7.防火堤检查：检查防火堤有无缺口、塌陷、裂缝，管线穿墙是否用非燃烧材料封实，隔
