//行列扫描程序，可以自己定义端口和扫描方式，这里做简单介绍
#include
#define uchar unsigned char
#define uint unsigned int
unsigned char const dofly[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,
0x77,0x7c,0x39,0x5e,0x79,0x71};//0-F
uchar keyscan(void);
void delay(uint i);
void main()
{
uchar key;
P2=0x00;//1数码管亮按相应的按键，会显示按键上的字符
while(1)
{
key=keyscan();//调用键盘扫描，
switch(key)
{
case 0x7e:P0=dofly[0];break;//0 按下相应的键显示相对应的码值
case 0x7d:P0=dofly[1];break;//1
case 0x7b:P0=dofly[2];break;//2
case 0x77:P0=dofly[3];break;//3
case 0xbe:P0=dofly[4];break;//4
case 0xbd:P0=dofly[5];break;//5
case 0xbb:P0=dofly[6];break;//6
case 0xb7:P0=dofly[7];break;//7
case 0xde:P0=dofly[8];break;//8
case 0xdd:P0=dofly[9];break;//9
case 0xdb:P0=dofly[10];break;//a
case 0xd7:P0=dofly[11];break;//b
case 0xee:P0=dofly[12];break;//c
case 0xed:P0=dofly[13];break;//d
case 0xeb:P0=dofly[14];break;//e
case 0xe7:P0=dofly[15];break;//f
}
}
}
uchar keyscan(void)//键盘扫描函数，使用行列反转扫描法
{
uchar cord_h,cord_l;//行列值
P3=0x0f; //行线输出全为0 cord_h=P3&0x0f; //读入列线值
if(cord_h!=0x0f) //先检测有无按键按下{
delay(100); //去抖
if(cord_h!=0x0f)
{
cord_h=P3&0x0f; //读入列线值
P3=cord_h|0xf0; //输出当前列线值
cord_l=P3&0xf0; //读入行线值
return(cord_h+cord_l);//键盘最后组合码值}
}return(0xff); //返回该值
}
void delay(uint i)//延时函数
{
while(i--);
}

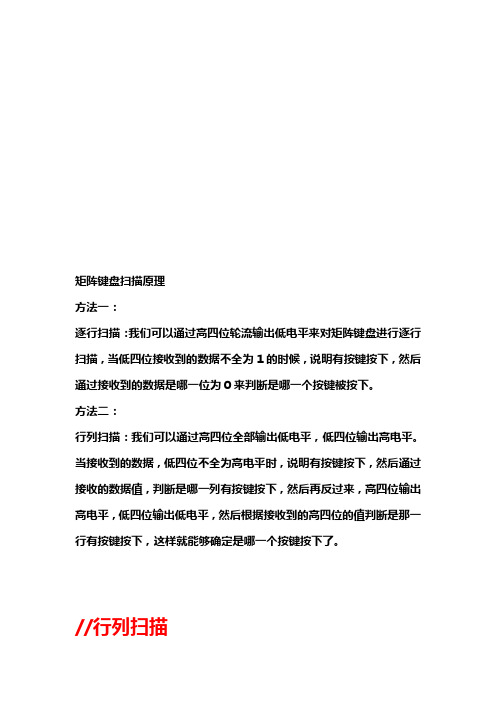

矩阵键盘扫描原理 方法一： 逐行扫描：我们可以通过高四位轮流输出低电平来对矩阵键盘进行逐行扫描，当低四位接收到的数据不全为1的时候，说明有按键按下，然后通过接收到的数据是哪一位为0来判断是哪一个按键被按下。 方法二： 行列扫描：我们可以通过高四位全部输出低电平，低四位输出高电平。当接收到的数据，低四位不全为高电平时，说明有按键按下，然后通过接收的数据值，判断是哪一列有按键按下，然后再反过来，高四位输出高电平，低四位输出低电平，然后根据接收到的高四位的值判断是那一行有按键按下，这样就能够确定是哪一个按键按下了。
//行列扫描 #include
void delay10ms() { unsigned char a,b; for(a=38;a>0;a--) for(b=130;b>0;b--); } void keydown() //检测按下，按下时需要消抖，检测松开，返回按键值//没有按键时保持 { unsigned char n=0,key; GPIO_KEY=0x0f; if(GPIO_KEY!=0x0f)//读取按键是否按下 { delay10ms(); //延时10ms消抖 if(GPIO_KEY!=0x0f)//再次检测按键是否按下 { GPIO_KEY=0x0f;//测试列 switch(GPIO_KEY) { case 0x07: key=0;break;
