键盘工作的主要原理：计算机键盘通常采用行列扫描法来确定按下键所在的行列位置。所谓行列扫描法是指，把键盘按键排列成n行×m列的n*m行列点阵，把行、列线分别连接到两个并行接口双向传送的连接线上，点阵上的键一旦被按动，该键所在的行列点阵信号就被认为已接通。按键所排列成的矩阵，需要用硬件或软件的方法轮转顺序地对其行、列分别进行扫描，以查询和确认是否有键按动。如有键按动，键盘就会向主机发送被按键所在的行列点阵的位置编码，称为键扫描码。单片机通过周期性扫描行、列线，读回扫描信号结果，判断是否有键按下，并计算按键的位置以获得扫描码。键被按下时，单片机分两次将位置扫描码发送到键盘接口：按下一次，叫接通扫描码；按完释放一次，叫断开扫描码。这样，通过硬件或软件的方法对键盘分别进行行、列扫视，就可以确定按下键所在位置，获得并输出扫描位置码，然后转换为ASCII码，经过键盘I/O电路送入主机，并由显示器显示出来。 我們的應用是EC有KSI/KSO接鍵盤,EC確認鍵盤某個鍵有作用,才會通知系統來減少系統資源浪費,此外每一列会间断性发low讯号 請問一秒內,一個固定的列(KSO)會發1000次Low Pulse. 笔记本EC中使用到了16*8矩阵键盘,其中16根列线输入端为KSO0~KSO15，8根行线输出端为KSI0~KSI7。16根列线和8根行线可以确定16*8=128个坐标点。键按矩阵排列,各键处于矩阵行/列的结点处,CPU通过对连在行(列)的I/O线送已知电平的信号,然后读取列(行)线的状态信息。逐线扫描,得出键码。下图给出了4*4的矩阵键盘的电路具体加以说明。 矩阵式键盘中，行、列线分别连接到按键开关的两端，行线X0、X1、X2、X3通过上拉电阻接到+5 V上。当无键按下时，行线处于高电平状态，显然，如果让所有的列线也处在高电平，那么，按键按下与否不会引起行线电平的变化，因此，必须使所有列线处在低电平，只有这样，当有键按下时，该键所在的行电平才会由高电平变为低电平。当有键按下时，行、列线将导通，此时，行线电平将由与此行线相连的列线电平决定。这一点是识别矩阵按键是否被按下的关键。 按键按下时，与此键相连的行线与列线导通，对应的行线被拉低，CPU根据行平电的变化，便能判定相应的行有键按下。例如8号键按下时，第X2行一定为低电平，然而，第2行为低电平时，不能确定一定是8号键按下的，因为9、10、11号键按下同样使第2行为低电平。为进一步
矩阵键盘扫描原理 方法一： 逐行扫描：我们可以通过高四位轮流输出低电平来对矩阵键盘进行逐行扫描，当低四位接收到的数据不全为1的时候，说明有按键按下，然后通过接收到的数据是哪一位为0来判断是哪一个按键被按下。 方法二： 行列扫描：我们可以通过高四位全部输出低电平，低四位输出高电平。当接收到的数据，低四位不全为高电平时，说明有按键按下，然后通过接收的数据值，判断是哪一列有按键按下，然后再反过来，高四位输出高电平，低四位输出低电平，然后根据接收到的高四位的值判断是那一行有按键按下，这样就能够确定是哪一个按键按下了。
//行列扫描 #include
void delay10ms() { unsigned char a,b; for(a=38;a>0;a--) for(b=130;b>0;b--); } void keydown() //检测按下，按下时需要消抖，检测松开，返回按键值//没有按键时保持 { unsigned char n=0,key; GPIO_KEY=0x0f; if(GPIO_KEY!=0x0f)//读取按键是否按下 { delay10ms(); //延时10ms消抖 if(GPIO_KEY!=0x0f)//再次检测按键是否按下 { GPIO_KEY=0x0f;//测试列 switch(GPIO_KEY) { case 0x07: key=0;break;

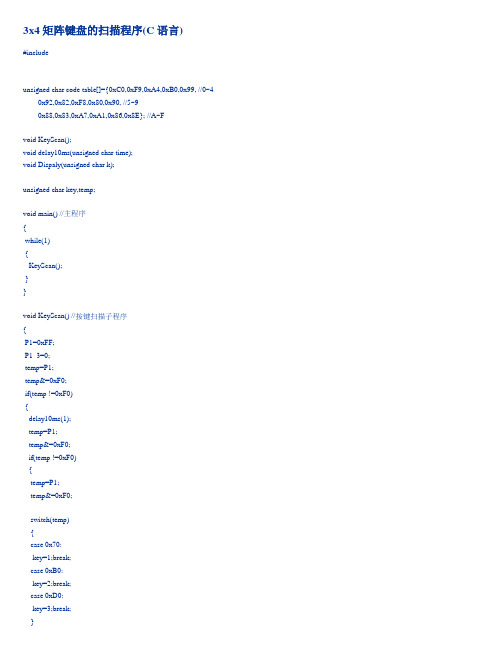

3.键盘的应用，第一排。 #include
case 0x7e:num=4; break; } } while(temp!=0xf0) { temp=P3; temp=temp&0xf0; } } dula=1; P0=table[num-1]; dula=0; } } void delay(uint z) //延时函数 { uint x,y; for(x=z;x>0;x--) for(y=110;y>0;y--); }
课程设计 题目矩阵键盘电路设计教学院计算机学院 专业计算机应用技术班级 姓名 指导教师 2010 年01 月12 日
前言.................................................................... 第一章需求分析......................................................... 功能描述......................................................... 功能分析......................................................... 第二章系统的原理及分析................................................. 用到的知识点的介绍，知识点使用的总体思路 第三章详细设计......................................................... 硬件设计 系统结构图，元器件的选择等 软件设计 所设计的软件关键模块的程序流程 第四章测试............................................................ 运行结果分析等 第五章总结............................................................. 参考文献................................................................ 附录 关键程序代码........................................................
行列反转扫描法在矩阵键盘中的应用及编程思想 我现在正在学习51单片机，学到矩阵键盘时，遇到了一些小问题，感觉行列扫描法原理简单，但编程较啰嗦，而且没有固定的编程模式，一个人一个编法，代码复杂，一会儿就能把人绕晕。于是我就想寻找有没有一种编程思想灵巧，代码简便的程序，通过苦苦在网上寻觅，终于找到了反转法。 行列反转扫描法法可能有些教材资料里都有，但是介绍都不够详细，我找到一个资料，代码非常简单，但是并不好理解，我苦苦思索了一个晚上才弄明白。于是根据反转法的思想，我写了一个代码不是最少，但却是非常容易理解的程序，在此拿来与大家共享。此程序已在开发板及Proteus软件中仿真成功。 电路原理图： P1口接矩阵键盘，其中P1.0~P1.3接行线，P1.4~P.7接列线，P0口接共阴极7段数码管。
反转法的原理： 反转法就是通过给单片机的端口赋值两次，最后得出所按键的值的一种算法。 for example: 如图1所示，取P1口的低四位为行线，高四位为列线。 1.我们给P1口赋值0x0f，即00001111，假设0键按下了，则这时P1口的实际值为00001110；
2.我们给P1口再赋值0xf0，即11110000，如果0键按下了，则这时P1口的实际值为11100000； 3.我们把两次P1口的实际值相加得11101110，即0xee。 由此我们便得到了按下0键时所对应的数值0xee，以此类推可得出其他15个按键对应的数值，有了这种对应关系，矩阵键盘编程问题也就解决了，也就是程序的算法已经有了。对应关系见图2. 以下为程序： /*反转法矩阵键盘的应用，我认为这是一个编程简便又容易理解的矩阵键盘编程应用*/ #include
9.3.1 矩阵键盘的工作原理和扫描确认方式 来源：《AVR单片机嵌入式系统原理与应用实践》M16华东师范大学电子系马潮 当键盘中按键数量较多时，为了减少对I/O 口的占用，通常将按键排列成矩阵形式，也称为行列键盘，这是一种常见的连接方式。矩阵式键盘接口见图9-7 所示，它由行线和列线组成，按键位于行、列的交叉点上。当键被按下时，其交点的行线和列线接通，相应的行线或列线上的电平发生变化，MCU 通过检测行或列线上的电平变化可以确定哪个按键被按下。 图9-7 为一个 4 x 3 的行列结构，可以构成12 个键的键盘。如果使用 4 x 4 的行列结构，就能组成一个16 键的键盘。很明显，在按键数量多的场合，矩阵键盘与独立式按键键盘相比可以节省很多的I/O 口线。 矩阵键盘不仅在连接上比单独式按键复杂，它的按键识别方法也比单独式按键复杂。在矩阵键盘的软件接口程序中，常使用的按键识别方法有行扫描法和线反转法。这两种方法的基本思路是采用循环查循的方法，反复查询按键的状态，因此会大量占用MCU 的时间，所以较好的方式也是采用状态机的方法来设计，尽量减少键盘查询过程对MCU 的占用时间。 下面以图9-7 为例，介绍采用行扫描法对矩阵键盘进行判别的思路。图9-7 中，PD0、PD1、PD2 为3 根列线，作为键盘的输入口（工作于输入方式）。PD3、PD4、PD5、PD6 为4根行线，工作于输出方式，由MCU（扫描）控制其输出的电平值。行扫描法也称为逐行扫描查询法，其按键识别的过程如下。 √将全部行线PD3－PD6 置低电平输出，然后读PD0－PD2 三根输入列线中有无低电平出现。只要有低电平出现，则说明有键按下（实际编程时，还要考虑按键的消抖）。如读到的都是高电平，则表示无键按下。 √在确认有键按下后，需要进入确定具体哪一个键闭合的过程。其思路是：依
扫描式矩阵键盘课程设 计 Company number【1089WT-1898YT-1W8CB-9UUT-92108】
4X4扫描式矩阵键盘课程设计课程设计名称: 4_4扫描式矩阵键盘设计 姓名： DUKE 班级：电子1008班 学号： 10086 成绩： 日期： 2014年1月6日 摘要 随着21世纪的到来，电子信息行业将是人类社会的高科技行业之一，式设施现代化的基础，也是人类通往科技巅峰的直通路。电子行业的发展从长远来看很重要，但最主要的还是科技问题。 矩阵式键盘提高效率进行按键操作管理有效方法，它可以提高系统准确性，有利于资源的节约，降低对操作者本身素质的要求。是它能准时、实时、高效地显示按键信息，以提高工作效率和资源利用率。 矩阵式键盘乃是当今使用最为广泛的键盘模式，该系统以N个端口连接控制N*N个按键，显示在LED数码管上。单片机控制依据这是键盘显示系统，该系统可以对不同的按键进行实时显示，其核心是单片机和键盘矩阵电路部分，主要对按键与显示电路的关系、矩阵式技术及设备系统的硬件、软件等各个部分进行实现。 4*4矩阵式键盘采用AT89C51单片机为核心，主要由矩阵式键盘电路、译码电路、显示电路等组成，软件选用C语言编程。单片机将检测到的按键信号
转换成数字量，显示于LED显示器上。该系统灵活性强，易于操作，可靠性高，将会有更广阔的开发前景。 目录 第一章：系统功能要求-------------------------------------------------------- 1.1 4*4 矩阵式键盘系统概述------------------------------------------------ 1.2 本设计任务和主要内容--------------------------------------------------- 第二章：方案论证--------------------------------------------------------------- 第三章：系统硬件电路的设计------------------------------------------------ 3.1 单片机控制系统原理----------------------------------------------------- 3.2 原理图绘制说明---------------------------------------------------------- 3.3 画出流程图---------------------------------------------------------------- 3.4 原理图绘制---------------------------------------------------------------
#include
单片机实验报告 信息处理实验 实验二矩阵键盘 专业：电气工程及其自动化 指导老师：高哲 组员：明洪开张鸿伟张谦赵智奇 学号：152703117 \152703115\152703118\152703114室温：18 ℃日期：2017 年10 月25日
矩阵键盘 一、实验内容 1、编写程序，做到在键盘上每按一个键(0－F)用数码管将该建对应的名字显示出来。按其它键没有结果。 二、实验目的 1、学习独立式按键的查询识别方法。 2、非编码矩阵键盘的行反转法识别方法。 3、掌握键盘接口的基本特点，了解独立键盘和矩阵键盘的应用方法。 4、掌握键盘接口的硬件设计方法，软件程序设计和贴士排错能力。 5、掌握利用Keil51软件对程序进行编译。 6、会根据实际功能，正确选择单片机功能接线，编制正确程序。对实验结果 能做出分析和解释，能写出符合规格的实验报告。 三、实验原理 1、MCS51系列单片机的P0～P3口作为输入端口使用时必须先向端口写入“1”。 2、用查询方式检测按键时，要加入延时(通常采用软件延时10～20mS)以消除抖动。 3、识别键的闭合，通常采用行扫描法和行反转法。行扫描法是使键盘上某一行线为低电平，而其余行接高电平，然
后读取列值，如读列值中某位为低电平，表明有键按下，否则扫描下一行，直到扫完所有行。 行反转法识别闭合键时，要将行线接一并行口，先让它工作在输出方式，将列线也接到一个并行口，先让它工作于输入方式，程序使CPU通过输出端口在各行线上全部送低电平，然后读入列线值，如此时有某键被按下，则必定会使某一列线值为0。然后，程序对两个并行端口进行方式设置，使行线工作于输入方式，列线工作于输出方式，并将刚才读得的列线值从列线所接的并行端口输出，再读取行线上输入值，那么，在闭合键所在行线上的值必定为0。这样，当一个键被接下时，必定可以读得一对唯一的行线值和列线值。 由于51单片机的并口能够动态地改变输入输出方式，因此，矩阵键盘采用行反转法识别最为简便。 行反转法识别按键的过程是：首先，将4个行线作为输出，将其全部置0，4个列线作为输入，将其全部置1，也就是向P1口写入0xF0；假如此时没有人按键，从P1口读出的值应仍为0xF0；假如此时1、4、7、0四个键中有一个键被按下，则P1.6被拉低，从P1口读出的值为0xB0；为了确定是这四个键中哪一个被按下，可将刚才从P1口读出的数的低四位置1后再写入P1口，即将0xBF写入P1口，使P1.6为低，其余均为高，若此时被按下的键是“4”，则P1.1被拉低，从P1口读出的值为0xBE；这样，当只有一个键被按下时，每一个键只有唯一的反转码，事先为12个键的反转码建一个表，通过查表就可知道是哪个键被按下了。
长沙学院 《单片机原理及应用》 课程设计说明书 题目液晶显示4*4矩阵键盘按键号 程序设计 系(部) 电子与通信工程系 专业(班级) 电气1班 姓名龙程 学号2011024109 指导教师刘辉、谢明华、王新辉、马凌 云 起止日期2014.5.19—2014.5.30
长沙学院课程设计鉴定表
《单片机技术及应用》课程设计任务书系(部)：电子与电气工程系专业：11级电子一班指导教师：谢明华、刘辉
目录 前言 (5) 一、课程设计目的 (6) 二、设计内容及原理 (6) 2.1 单片机控制系统原理 (6) 2.2阵键盘识别显示系统概述 (6) 2.3键盘电路 (7) 2.4 12864显示器 (8) 2.5整体电路图 (9) 2.6仿真结果 (9) 三、实验心得与体会 (10) 四、实验程序 (10) 参考文献 (18)
前言 单片机，全称单片微型计算机（英语：Single-Chip Microcomputer），又称微控制器 应（不用外接硬件）和节约成本。它的最大优点是体积小，可放在仪表内部，但存储量小，输入输出接口简单，功能较低。由于其发展非常迅速，旧的单片机的定义已不能满足，所以在很多应用场合被称为范围更广的微控制器；从上世纪80年代，由当时的4位、8位单片机，发展到现在的32位300M的高速单片机。现代人类生活中所用的几乎每件有电子器件的产品中都会集成有单片机。手机、电话、计算器、家用电器、电子玩具、掌上电脑以及鼠标等电子产品中都含有单片机。汽车上一般配备40多片单片机，复杂的工业控制系统上甚至可能有数百片单片机在同时工作!单片机的数量不仅远超过PC机和其他计算机的总和，甚至比人类的数量还要多。 是以电流刺激液晶分子产生点、线、面配合背部灯管构成画面。由一定数量的彩色或黑白像素组成，放置于光源或者反射面前方。液晶显示器功耗低，因此倍受工程师青睐，适用于使用电池的电子设备。英国科学家在上世纪制造了第一块液晶显示器即LCD。而第一台可操作的LCD基于动态散射模式(Dynamic Scattering Mode,DSM)，是RCA公司乔治·海尔曼带领的小组开发的。 LED点阵屏通过LED(发光二极管）组成，以灯珠亮灭来显示文字、图片、动画、视频等，是各部分组件都模块化的显示器件，通常由显示模块、控制系统及电源系统组成。LED点阵显示屏制作简单，安装方便，被广泛应用于各种公共场合，如汽车报站器、广告屏以及公告牌等。 交叉处不直接连通，而是通过一个按键加以连接。这样，一个端口（如P1口）就可以构成4*4=16个按键， 键盘是合理的。
任务九设计说明2 一、电路原理及仿真图： 二、程序设计： #include
case 128:key=key+0;}} void main(){ P0=display[16]; get(); P0=display[key]; } 程序完成两个功能，首先扫描键盘，检测是否有按键按下并计算键值。 然后如果有按键按下则驱动数码管显示相应键值，否则显示”-“符号。 三、设计说明 如电路原理图所示，图中矩阵键盘和P3端口连接，共阳极数码管的段选端和单片机的P0口连接，位选直接接到高电平，使得数码管始终处于选通状态。系统启动后，单片机逐行扫描键盘，当没有按键按下时，驱动数码管显示“-”符号，当检测到有按键按下时，单片机将相应键值对应的数码编码送至P0端口，驱动数码管以十六进制方式显示被按下的按键的键值。四、遇到的问题 首先遇到的问题是系统启动后数码管没有任何显示，仔细查看仿真现象后发现P0口始终为高阻状态，于是怀疑是数码管极性错误。再检查数码管型号后发现果然使用了共阴极数码管，于是换成共阳极数码管后终于有了显示。其次是希望键值从键盘的左下角起始，即左下角键值为0。但由于对键盘的扫描方向理解的不是很透彻，导致调试了很多次，键值排列顺序都不尽人意。不过最终还是达到了设计要求。
《微处理器系统与接口技术》课程实践报告 计算器 班级： 学号： 学生姓名： 指导老师： 日期： 2014.7.5 ******电子与信息工程学院
目录 1、设计题目:计算器 (3) 2、设计目的 (3) 3、计算器总体设计框图 (3) 4、计算器详细设计过程 (4) 4.1输入模块 (4) 4.2键盘输入电路 (5) 4.3主程序模块 (6) 5、分析与调试 (6) 7、运行结果 (8) 8、结束语 (8) 8、参考文献 (8) 9、源程序附录 (9) 9.1主程序 (9) 9.2延时函数delay (12) 9.3显示函数display (12) 9.4键盘扫描函数 (14) 9.5预定义函数 (15)
1、设计题目:计算器 2、设计目的 此次课程实践题目是基于单片机简单计数器的设计，本此设计使用的是Intel公司MCS-51系列的8051AH单片机。设计的计算器可以实现2位小数的加、减、乘、除运算以及整数的乘方运算，其中用4*4矩阵键盘来输入待参与运算的数据和运算符；八位数码管动态显示输入待参与运算的数据以及运算后产生的结果，每个硬件模块的调用过程中涉及到了函数入口及出口参数说明，函数调用关系描述等。 3、计算器总体设计框图 计算器以MCS-51系列的8051AH单片机作为整个系统的控制核心，应用其强大的I/O功能和计算速度，构成整个计算器。通过矩阵键盘输入运算数据和符号，送入单片机进行数据处理。经单片机运算后控制LED数码管的输出。整体框图如图1所示： 图3 整体框图 本系统硬件主要由矩阵键盘、独立键盘I/O输入输出、数码管显示等主要部分组成。各模块的主要功能如下： (1)矩阵键盘将十六进制编码的数字送到单片机。 (2) 单片机扫描键盘信号并接收，对输入的键盘信号进行处理 (3) LED以动态扫描的方式移位显示每次输入的数据和最后的运算结果。实践设计的具体流程图如下图2所示：
1 4×4矩阵式键盘识别显示系统概述 矩阵式键盘模式以N个端口连接控制N*N个按键，实时在LED数码管上显示按键信息。显示按键信息，既降低了成本，又提高了精确度，省下了很多的I/O 端口为他用，相反，独立式按键虽编程简单，但占用I/O口资源较多，不适合在按键较多的场合应用。并且在实际应用中经常要用到输入数字、字母、符号等操作功能，如电子密码锁、电话机键盘、计算器按键等，至少都需要12到16个按键，在这种情况下如果用独立式按键的话，显然太浪费I/O端口资源，为了解决这一问题，我们使用矩阵式键盘。 矩阵式键盘又称行列键盘，它是用N条I/O线作为行线，N条I/O线作为列线组成的键盘。在行线和列线的每个交叉点上设置一个按键。这样键盘上按键的个数就为N×N个。这种行列式键盘结构能有效地提高单片机系统中I/O口的利用率。 最常见的键盘布局如图1.1所示。一般由16个按键组成，在单片机中正好可以用一个P口实现16个按键功能，这也是在单片机系统中最常用的形式，本设计就采用这个键盘模式。 图1.1 键盘布局
2系统主要硬件电路设计 2.1单片机控制系统原理 图2.1 单片机控制系统原理框图 2.2单片机主机系统电路 AT89C52单片机是51系列单片机的一个成员，是52单片机的简化版。内部自带2K字节可编程FLASH存储器的低电压、高性能COMS八位微处理器，与Intel MCS-52系列单片机的指令和输出管脚相兼容。由于将多功能八位CPU和闪速存储器结合在单个芯片中，因此，AT89C52构成的单片机系统是具有结构最简单、造价最低廉、效率最高的微控制系统，省去了外部的RAM、ROM和接口器件，减少了硬件开销，节省了成本，提高了系统的性价比。 图2.2 单片机主机系统图
南京林业大学 实验报告 基于AT89C51 单片机4x4矩阵键盘接口电路设计 课程机电一体化设计基础 院系机械电子工程学院 班级 学号 姓名 指导老师杨雨图 2013年9月26日
一、实验目的 1、掌握键盘接口的基本特点，了解独立键盘和矩阵键盘的应用方法。 2、掌握键盘接口的硬件设计方法，软件程序设计和贴士排错能力。 3、掌握利用Keil51软件对程序进行编译。 4、用Proteus软件绘制“矩阵键盘扫描”电路，并用测试程序进行仿真。 5、会根据实际功能，正确选择单片机功能接线，编制正确程序。对实验结果 能做出分析和解释，能写出符合规格的实验报告。 二、实验要求 通过实训，学生应达到以下几方面的要求： 素质要求 1.以积极认真的态度对待本次实训，遵章守纪、团结协作。 2.善于发现数字电路中存在的问题、分析问题、解决问题，努力培养独立 工作能力。 能力要求 1.模拟电路的理论知识 2.脉冲与数字电路的理念知识 3.通过模拟、数字电路实验有一定的动手能力 4.能熟练的编写8951单片机汇编程序 5.能够熟练的运用仿真软件进行仿真 三、实验工具 1、软件：Proteus软件、keil51。 2、硬件：PC机，串口线，并口线，单片机开发板 四、实验内容 1、掌握并理解“矩阵键盘扫描”的原理及制作，了解各元器件的参数及格 元器件的作用。 2、用keil51测试软件编写AT89C51单片机汇编程序 3、用Proteus软件绘制“矩阵键盘扫描”电路原理图。 4、运用仿真软件对电路进行仿真。 五．实验基本步骤 1、用Proteus绘制“矩阵键盘扫描”电路原理图。 2、编写程序使数码管显示当前闭合按键的键值。 3、利用Proteus软件的仿真功能对其进行仿真测试，观察数码管的显示状 态和按键开关的对应关系。 4、用keil51软件编写程序，并生成HEX文件。 5、根据绘制“矩阵键盘扫描”电路原理图，搭建相关硬件电路。 6、用通用编程器或ISP下载HEX程序到MCU。 7、检查验证结果。
《单片机原理及应用课程设计》报告 ——数码管显示4×4矩 阵键盘的键盘号 专业：电子信息科学与技术 班级： 姓名： 学号： 指导教师： 2012年 5月15日 1、课程设计目的 1.1巩固和加深对单片机原理和接口技术知识的理解；
1.2培养根据课题需要选学参考书籍、查阅手册和文献资料的能力； 1.3学会方案论证的比较方法，拓宽知识，初步掌握工程设计的基本方法； 1.4掌握常用仪器、仪表的正确使用方法，学会软、硬件的设计和调试方法； 1.5能按课程设计的要求编写课程设计报告，能正确反映设计和实验成果，能用计算机绘制电路图和流程图。 2、课程设计要求 单片机的P1口的P1.0～P1.7连接4×4矩阵键盘，P0口控制一只数码管，当4×4矩阵键盘中的某一按键按下时，数码管上显示对应的键号。例如，1号键按下时，数码管显示“1”， 14号键按下时，数码管显示“E”等等。 3、硬件设计 3.1 设计思想 分析本任务的要求，在课程设计的基础上，添加要求，使设计能够完成当4×4矩阵键盘中的某一按键按下时，数码管上显示对应的键号。 3.2主要元器件介绍： AT89C51单片机 LED数码管 4X4矩阵键盘 3.3 功能电路介绍 AT89C51单片机：控制器。程序中将单片机的引脚置高电平低电平，单片机通过读取IO引脚的电平，在根据读取的数据去查找数组中相应的按键值，然后在送到数码管也就是P0口去显示.(51单片机通过IO口来读取键盘的电平，再通过程序来查找对应的数值，在送到数码管去显示) LED数码管 :输出设备 4X4矩阵键盘：输入设备 4、软件设计 4.1 设计思想
通过对矩阵键盘的逐行扫描，来获得所按下键的键盘号，最终通过数码管显示出来。 4.2软件流程图 4.3源程序 #include
PIC单片机自学手记——PIC单片机矩阵键盘+行扫描法 /*采用行扫描法RAM占用空间较少（呵呵起码我写的程序是这样的，因为我刚开始学，还不是很懂各方面的程序优化）*/ #include
if((temp&0x07)!=0x07)//延时消抖后再次判断是否真的有按键按下，如果有再判断是此行的哪个按键(这里我们用的是3x3矩阵键盘，则每行有3种情况){PORTB=0x37;//第一行状态 temp=PORTB;//读回B端口状态值 switch(temp)//判断第一行按键按下后可能产生的情况{case 0x33:key=7;break;//第一种情况：1号按键按下_0B0011 0011 case 0x35:key=4;break;//第二种情况：2号按键按下_0B0011 01 case 0x36:key=1;break;//第三种情况：3号按键按下_0B0011 0110}PORTB=0x2F;//第二行状态 temp=PORTB;//读回B端口状态值 switch(temp)//判断第二行按键按下后可能产生的情况{case 0x2b: key=8;break;//第一种情况：4号按键按下_0B0010 1011 case 0x2d: key=5;break;//第二种情况：5号按键按下_0B0010 1101 case 0x2e: key=2;break;//第三种情况：6号按键按下_0B0011 1110}PORTB=0x1F;//第三行状态 temp=PORTB;//读回B端口状态值 switch(temp)//判断第三行按键按下后可能产生的情况{case 0x1b: key=9;break;//第一种情况：7号按键按下_0B0001 1011 case 0x1d: key=6;break;//第二种情况：8号按键按下_0B0001 1101 case 0x1e:
