电地暖安装及施工方法
1.〖电地暖系统〗施工条件
1)设计图纸及技术方案齐备。
2)施工场地及施工用水、电等临时设施能满足施工需要：
场地要求平整清洁，有杂物的应在施工前清理干净。
地面上保持干燥，无凹凸不平的地方，有水管或线管的应事先在地面上切槽埋入，或将水管或线管沿墙壁排放。
3)有防水层或防潮层要求的地面基层已施工完毕。
4)发热电缆电源引线布线地暖系统中的穿管温控器安装盒已按设计预埋要求完成，确定预埋接线盒已按设计位置埋入，盒内排放有2.5mm2电源线一路，下有一根或几根排线空管通至地面，以供发热电缆冷电源引线及地暖温控器探头线穿入到接线盒内。现场应有临时电供安装时使用及安装完毕后通电验收用。
5)铺设区域内其它专业的隐蔽工程已全部完成，现场符合封闭独立施工条件，本单项工程不宜与其它单项工程交叉施工。
2.〖地暖系统〗施工程序
1)检查铺设区域确认其符合施工条件。
2)清理铺设区域。
3)铺设绝热保温层。
4)铺设反射层。
5)铺设钢丝网。
6)按设计图纸铺设固定发热电缆。
7)检测发热电缆的标称电阻和绝缘电阻。
8)按要求浇筑混凝土填充层(由建筑装潢施工队完成)。
9)检测发热电缆的标称电阻和绝缘电阻。
10)安装地暖温控器。
11)铺设地面装饰材料，完成地面施工(由建筑装潢施工队完成)。
3.〖地暖系统〗施工程序
1)铺设绝热保温层——聚苯乙烯保温板
铺设前先将场地打扫干净，然后将聚苯乙烯保温板铺设在平整干净的结构面上。地暖系统铺设时应切割整齐，保温板间不得有间隙，并用胶带粘接平顺。
2)铺设聚脂真空镀铝膜---铺设镀铝膜时，必须平整覆盖整个保温板，并用胶带固定。
3)铺设地暖系统中的钢丝网
将钢丝网铺设在聚脂真空镀铝膜上，接头处应用绑扎带(或塑料卡钉)捆扎牢固，钢丝网之间应搭接并绑扎固定。
4)铺设地暖系统中的发热电缆
发热电缆必须按设计图纸要求间距铺设在钢丝网上，最小弯曲半径为5倍电缆直径，发热电缆铺设应美观，平直。不允许摔打发热电缆。固定方式：用绑扎带(或塑料卡钉)将发热电缆固定在钢丝网上;
注意事项：
a) 铺设地暖系统中的发热电缆前先用万用表和摇表测量发热电缆的电阻及绝缘电阻是否正常。电阻视发热电缆型号而定，从20至1000欧姆不等;绝缘电阻应在2兆欧以上。
b) 切勿在环境温度低于-5℃时安装。
c) 安装时地暖电缆线发硬(由于环境温度低)，首先将盘绕的加热电缆解散，分开，然后通电几分钟升温到可以使用为止。千万不可在加热电缆还处于盘绕成圈状态时就通电加温。
d) 如果必须安装在(座便器、安装门吸等)有可能遭受损坏的地方，则必须采取切实措施对加热电缆加以保护。
e) 加热电缆之间绝不能在任何地方有相互接触，交叉或者重叠的情况。这将造成加热电缆产生过热造成损坏。
f) 加热地暖电缆必须与任何易燃物分开13mm(包括易燃隔离物)，以确保避免发生火灾。
g) 如果加热电缆总的连接负载功率大于恒温器的最大负载功率，则加热电缆要么通过多个恒温器进行控制，或者通过中间继电器连接控制。
h) 单导线最小间距不小于25mm,最大间距不大于55mm;双导线最小间距不小于50mm，最大间距不大于200mm。
i) 温控探头应固定在线缆之间，与线缆的距离不小于线缆的平均铺设间距的2/3。
5)发热地暖电缆测试
铺设完毕后，按图纸检查是否符合设计要求并用万用表和摇表检测每一套发热电缆的电阻值和绝缘电阻值是否正常，确保发热电缆无短路、断路现象。然后通电检测发热电缆的发热效率。
6)填充混凝土填充层(由装潢施工队完成)
填充层厚度宜在25mm-50mm之间且均匀，浇筑后应用木制工具轻轻夯实，不许大力粗夯;地暖系统中的填充层完工后48小时内不许上人踩踏，填充层施工完毕后的地面严禁剔凿、重载。
7)电缆再次测试
填充层施工完毕后，再用万用表和摇表检测每根电缆，以检查发热地暖电缆在施工过程中有无损坏
8)铺设地面装饰材料(由装潢施工队完成)
铺设地面装饰材料时严禁在铺有发热电缆的区域进行装饰材料的切割;严禁在有发热电缆的区域打钉。
9)再次测试电缆
地面装饰材料铺设完毕后，再用万用表和摇表检测每一根发热电缆，以检查发热电缆在地面装饰材料施工过程中有无损坏。
10)电地暖系统中的温控器安装
应在工程交付使用前安装，以免破坏;安装时以地暖温控器安装使用说明书为准;安装后通电检测。
地温传感器的安装必须符合《发热电缆技术标准》相关规定。
4.〖地暖系统〗运行调试
1)必须在混凝土填充层养护期满后(一般为21天)才能开始通电调试。
2)首次启动、调试发热电缆供暖系统(地暖系统)时，应将系统设定在
5℃-10℃低温范围运行一段时间，然后逐步调升温度，直至达到采暖舒适温度。
3)温控器的调试应按不同种类温控器安装调试说明书进行。
4)系统进行调试应按《发热电缆低温辐射供暖系统运行调试规定》执行。
电气安装施工法及流程 总体部署：在充分理解图纸的前提下，做好施工前的准备工作，包括施工人员、机具、设备、材料以及技术案编写。工程施工首先是配合土建做好结构的电气管线预埋以及防雷接地焊接，针对弱电各系统的特点，安排专人负责管线的预埋工作。进入墙体砌筑阶段后，首先进行管线的障碍处理，同时配合墙体砌筑做好敷设管线、穿线、暗装箱外壳的工作。之后进行电梯安装，明配管盒安装，线槽、桥架安装，配电箱安装，电缆敷设、电缆头制作，配电箱接线，开关、插座、灯具安装，屋面避雷带、门窗接地安装，接地系统测试，弱电各系统设备安装、调试，高、低压配电设备安装及通电，各系统设备安装、接线及试运行，最后做好各系统的单项调试以及各系统的联合调试，同时施工过程中进行工程资料的及时收集及整理，做好竣工验收收尾工作。 2电线、电缆导管敷设 2.1 配合施工中，电气专业人员必须随工程进度密切配合土建工程作好预埋或预留洞，桥架的通过处，电箱的位置处，都应与土建配合预留好，注意加强检查，绝不能有遗漏，浇注混凝土时应派专人看护。 根据设计要求, 选择施工所用线管,?为了便于配管穿线前应考虑导线的截面、根数和管径是否合适，一般要求管导线的总截面积（包括绝缘层）不应超过管径截面积的40％。
2.2 穿越外墙的钢管必须焊止水片，埋入土层的钢管用沥清油做防腐处理。 2.3 为了便于穿线，暗配时管子的弯曲半径不应小于管子直径的10倍；明配时管子的弯曲半径不应小于管子直径的６倍。管子的弯曲部位不应有皱扁和裂缝现象，扁曲程度不应大于管子外径的0.1倍。?钢管煨弯可采用手动和液压顶管机进行。如果管径较大的，要采用热煨法。 2.4 线管敷设按设计进行配管，一般从配电箱处开始配至设备，也可由设备处向配电箱处；钢管与配电箱本体、电器具箱盒均连接为一体。为了保证管的顺直，提高二次接管的质量，管进木套箱处顺直，必须一一管，不允在木套箱上开长。管进木套箱50mm，管与管间距25mm（保证管入箱后可以上锁母）。钢管进箱柜必须采用丝扣连接、锁母固定。管暗敷在钢筋混凝土结构中,用铁丝将其绑扎在结构钢筋上,将管子垫起，防止保护层小于15mm，弱电管保护层不小于30mm。需二次配管接盒的预埋管，预埋时做好管口封堵工作。 2.5 消防箱暗装时，禁将接线盒敷设在消防箱后侧面的墙上。暗管进暗装消火栓箱做法。总体原则是不允将接线盒做在箱体后壁墙。配管时应将管路配在箱体开门侧，在箱左侧300-500mm处做暗装接线盒（接线盒盖板上沿宜与箱上沿平齐以保证美观），由暗装接线盒、暗配水平管进箱。混凝土结构配合时可以预留管箍（封闭应密），待稳装箱体时用丝扣短管引入箱；箱配线应用阻燃管或包塑金属软管。暗装于墙体各部位的箱盒,电气专业人员必须随着工程进度密切配合土建工程做好预留洞。 2.6 电线、电缆导管的连接法 本工程采用镀锌钢管、焊接钢管、JDG管、PVC管。 1）焊接钢管的连接采用丝扣连接或套管连接。 （1）焊接钢管采用套管连接时，套管长度不应小于管外径的2.2倍, 管口应对准套管中心并焊接密,?可不焊跨接地线。套管连接示意图 应清晰，相邻两扣丝的同一部位不能缺损，丝扣长度不能超长，根据管箍的尺寸
水地暖安装（图片）流程 一、保温板的铺设 1.整板放在四周，切割板放在中间。 2.板与板之间用胶带连接。 3.平整度，高差不允许超过正负5MM。 4.缝隙不大于5MM。 二、反射膜的铺设 1.反射膜铺设一定平整，不得有褶皱。 2.遮盖严密，不得有漏保温板或地面现象。 3.反射膜方格对称整齐，不得有错格现象发生，（方便计算管道间距，反射膜方格间距为5 公分）。 4.反射膜之间必须用透明胶带或铝箔胶带粘贴 三、管道的铺设 1. 与设计回路相符合。 2. 管道铺设间距与设计相符合。 3. 如管道回路之间实际铺设长度差距大于30米，则从新调整及时通知公司。 4. 管道与墙体之间距离在100—150MM。 5. 坚决制止出现管道交叉现象。 6. 分水器到地面部分管道必须加保温套管。 四、分水器安装
1.为保证分集水器将来维修，分水器所在位置必须保证分水器可整体拆卸。 2.分水器安装时上沿高度不低于600MM。 3.分集水器路数应该与设计相符和。 4.分集水器附近留有一个三空插座。 5.分集水器的进回水两端应安装压力表、自动排气阀。 6.分集水器固定好之后连接壁挂炉给回水主管道，管道接口处装过滤器。 7.分集水器安装完毕临时用反射膜进行覆盖保护，防止落水泥、油漆等污染物 五、热电头执行器安装 1.与温度控制面板连接是否与施工方案相符。 2.与分水器连接是否紧密。 3.开启，关闭是否正常 六、壁挂炉安装
1、根据壁挂炉尺寸，及安装前预留尺寸，烟道位置，校准准确位置后，挂炉。 2、壁挂炉底下接口采用软管连接。 备注： 壁挂炉的功率简单计算方法为：每千瓦带7个平方，比如24千瓦壁挂炉，可以带24*7=168平方的采暖面积，用户的采暖面积在168平方米以下，则可以选用24千瓦壁挂炉，选用壁挂炉的原则是宁大勿小。壁挂炉的水泵扬程一般为10，所以，壁挂炉最多可以带三个楼层的地暖，采暖层面与壁挂炉高差超过10米，则必须加辅助循环泵，或采用带循环泵的分水器。壁挂炉带生活热水，如用户有一个卫生间用24KW壁挂炉，如用户有两个至三个卫生间则采用28KW壁挂炉。 七、温度控制面板安装 1.安装位置是否与设计位置，以及设计功能相符 2.温度控制面板一定要安放在所要控制的采暖功能区内 3.电路是否通畅 4.运行是否正常 八、混凝土铺设 1、细石混凝土保护层铺设，铺设前先检查压力表，如压力表压力低于4MPA,则禁止施工 2、混泥土搅拌：严禁直接在地暖管上进行混泥土搅拌。可在地暖管上铺垫木板或者是塑料板。施工时不得出现钢丝网外露现象，如边界保温条脱落，需将边界保温条复位 3、混泥土找平后地面高差不得大于5mm 4、铺设混泥土时，在门口、过道、地漏等位置必须做好记号，防止后期施工中不当行为破坏地暖管道
北京******* 号售楼处洽谈区 电地暖施工组织方案 编制人： 审核人： 编制单位：*********** 编制时间：二零一三年
十一月六日 目录 一、工程概况： (1) 二、编制依据 (1) 四、神辉电地暖供热系统安装说明 (2) 五、神辉电地暖供热系统运行费用 (7) 六、神辉电地暖供热系统的设计 (7) 七、安全技术措施 (11) 八、电缆采暖辐射施工图 (12)
、工程概况： 本项目采暖面积约为160 平方米，采暖方式为低温发热电缆供暖，每平米按照160w 计算热量，总计需要电量约26KW入户线为三相95mn电源。 二、编制依据 1、建设单位提供的设计要求。 2、《建筑工程质量验收统一标准》 (GB50300-2001) 3、《电气装置安装安装电缆线路施工及验收规范》 (GB50168-92) 4、《电气装置安装工程接地装置施工及验收规范》 (GB50169-92) 5、《电气装置安装工程施工及验收规范》GB50254-96…GB50259-96 6、《电气安装工程施工及验收规范》 (GB50303-2002) 7、《工程测量规范》 (GBJ50026-93) 8、《建设工程施工现场供用电安全规范》 (GB50194-2002) 9、《民用建筑电气设计规范》JGJ/T16-92 10、《供配电系统设计规范》GB50052-95 11、《低压配电设计规范》GB50054-95 12、《高层民用建筑设计防火规范》GB50045-95 13、《电气装置安装工程施工及验收规范》GB50254-96…GB50259-96 14、《发热电缆低温辐射供暖系统工程应用技术标准》 15、《地面辐射供暖技术规程》JGJ142-2004，J365-2004 等等。 三、系统简介 1. 系统组成 安装于房间内的神辉电地暖供热系统由以下设备及材料组成： 神辉发热电缆 液晶温控器
给排水设备安装施工方法 给排水设备安装施工方法 工艺流程： 基础检查验收→设备运输→设备就位→设备保护→现场配管安装→试验→系统调试 技术要求： (1)水泵、热交换器、消防水箱等设备安装前，应认真熟悉施工图纸，设备说明及有关技术文件（装箱单、装箱手册等），针对使用情况对装箱单进行复核，有关设备要汇同有关人员共同对设备进行开箱点件，办理移交手续。开箱时，对照装箱单对全部设备、零部件、附属材料及专用工具进行复核、清点，确认设备零部件、规格数量与装箱文件和施工图纸是否相符，检查设备在运输过程中是否受到损伤，及时发现供货时可能发生的错误和损坏，各方有关负责人在开箱报告、《进场设备检验记录表》及有关技术资料上签字。 (2)在土建施工完毕，现场清理干净后，按土建施工图和设备安装图对已完成的基础进行复核、检查，符合水泵、热交换设备、等主要设备尺寸和基础预留尺寸是否相符，发现问题及时解决，确认无误后按土建预留标记对基础标高和中心线进行确认划线，并填写《预检工程检查记录》。 (3)设备搬运及安装：针对各设备特点，采用适当的方法将设备运至安装现场。搬运前，仔细阅读有关技术资料，设备二次搬运过程中一定要避免损伤。设备的垂直运输，应根据现场具体情况，尽量利用土建机械（提升机、塔吊等）以及未及时封闭的墙孔，及时将设备运至相应楼层的安装现场妥善保管，水平运输采用手动插车或滚杠。吊装时，若设备有其它特殊要求（吊点、吊具等）一定严格按供货厂商要求进行。 (4)消防水泵、消防水箱、消防水池、消防气压给水设备、消防水泵接合器等供水设施及其附属管道的安装，应清除其内部污垢和杂物。安装中断时，其敞口处应封闭。 (5)消防水泵和稳压泵安装 *消防水泵、稳压泵的安装，应符合现行国家标准《机械设备安装工程施工及验收规范》的有关规定。 *消防水泵和稳压泵的规格、型号应符合设计要求，并应有产品合格证和安装使用说明书。 *当设计无要求时，消防水泵的出水管上应安装止回阀和压力表，并宜安装检查和试水用的放水阀门；消防水泵泵组的总出水管上还应安装压力表和泄压阀；安装压力表时应加设缓冲装置。压力表和缓冲装置之间应安装旋塞；压力表量程应为工作压力的２～２.５倍。 (6)消防水箱安装和消防水池施工 *消防水池、消防水箱的施工和安装应符合现行国家标准《给水排水构筑物施工及验收规范》的有关规定。 *消防水箱的容积、安装位置应符合设计要求。安装时，消防水箱间的主要通道宽度不应小于１.０ｍ；钢板消防水箱四周应设检修通道，其宽度不小于０.７ｍ；消防水箱顶部至楼板或梁底的距离不得小于０.６ｍ。 *消防水池、消防水箱的溢流管、泄水管不得与生产或生活用水的排水系统直接相连。 (7)消防气压给水设备安装 *消防气压给水设备的气压罐，其容积、气压、水位及工作压力应符合设计要求。 *消防气压给水设备上的安全阀、压力表、泄水管、水位指示器等的安装应符合产品使用说明书的要求。 *消防气压给水设备安装位置、进水管及出水管方向应符合设计要求；安装时其四周应设检修通道，其宽度不应小于０.７ｍ，消防气压给水设备顶部至楼板或梁底的距离不得小
地暖工程施工方案 3.1工艺流程 材料进场验收→施工准备→安装混水器→安装分、集水器→铺设保温板→地暖管环路铺设→外观检验及水压试验→主管道对接（安装主管）→安装膨胀缝、边角保温等→回填细石混凝土→二次试压及冲压→系统调试 3.2一般规定及构造 3.2.1地板辐射供暖的安装工程，施工前应具备下列条件： a 设计图纸及其它技术文件齐全。 b 经批准的施工方案或施工组织、设计，已进行技术交底。 c 施工力量和机具等，能保证正常施工。 d 施工现场、施工用水和用电、材料储备场地等临时设施，能满足施工需要。 3.2.2地板辐射供暖施工前，应了解建筑物的结构、熟悉设计图纸。施工方案及其它工种的配合措施。安装人员应熟悉管材的一般性能，掌握基本操作要点，严禁盲目施工。 3.2.3加热管安装时，应对材料的外观进行检查，并清除管道和管件内外的污垢和杂物。 3.2.4安装过程中，应防止油漆、沥青或其它化学溶剂污染塑料类管道。 3.2.5管道系统安装间断或完毕的敝口处，应随时封堵。 3.2.6绝热层应铺设在平整的基础上。 3.2.7按设计图纸的要求，进行配管，同一通路的加热管应保持水平。 3.2.8加热管的弯曲半径、PE-RT管不宜小于5倍管外径。 3.2.9采用专用工具断管，断口应平整，断口面应垂直于管辐线。 3.2.10地热构造如下图：
3.3施工方法 3.3.1铺设挤塑板 1）将厚度×高度=20mm×60mm的苯板条沿室内墙体周边安装； 卫生间及室内不做导热地盘管部分不做边界保温带。 2）铺设20mm厚苯板要求做到平整、搭接严密；卫生间及厨房根据图纸要求及现场实际情况，预留卫生洁具及厨房案台位置。 3.3.2隔热反射膜铺设
装修工程施工工艺正确安装施工方法及注意事项(7） 安装灯具? 灯具的安装要领是：??灯具安装最基本的要求是必须牢固。?室内安装壁灯、床头灯、台灯、落地灯、镜前灯等灯具时，高度低于24m及以下的,灯具的金属外壳均应接地可靠，以保证使用安全。?卫生间及厨房装矮脚灯头时，宜采用瓷螺口矮脚灯头。螺口灯头的接线、相线（开关线）应接在中心触点端子上，零线接在螺纹端子上。?台灯等带开关的灯头，为了安全，开头手柄不应有裸露的金属部分。?装饰吊平顶安装各类灯具时,应按灯具安装说明的要求进行安装。灯具重量大于3ｋg时，应采用预埋吊钩或从屋顶用膨胀螺栓直接固定支吊架安装(不能用吊平顶吊龙骨支架安装灯具）。从灯头箱盒引出的导线应用软管保护至灯位,防止导线裸露在平顶内。 吊顶或护墙板内的暗线必须有阻燃套管保护。??卫浴洁具安装工艺流程?卫生间的装饰重点: ? 一是墙砖。二是卫生洁具。 (一)施工工艺流程? 镶贴墙砖→吊顶→铺设地砖→安装大便器、洗脸盆、浴盆→安装连接给排水管→安装灯具、插座、镜子→安装毛巾杆等五金配件。 ?1.坐便器的工艺流程 检查地面下水口管→对准管口→放平找正→画好印记→打孔洞→抹上油灰→套好胶皮垫→拧上螺母，→水箱背面两个边孔画印记，→打孔→插入螺栓→捻牢→背水箱挂放平找正→拧上螺母→安装背水箱下水弯头→装好八字门→把娘灯叉弯好→插入漂子门和八字门→拧紧螺母。 ?2.洗脸盆的工艺流程? 膨胀螺栓插入→捻牢→盆管架挂好→把脸盆放在架上找平整→下水连接：脸盆→调直→上水连接。 3.浴盆的工艺流程 4.淋浴器的?浴盆安装: →下水安装→油灰封闭严密→上水安装→试平找正?? 工艺流程? 冷、热水管口用试管找平整→量出短节尺寸→装在管口上→淋浴器铜进水口抹铅油,缠→螺母拧紧→固定在墙上→上部铜管安装在三通口→木螺丝固定在墙上。?5．净身器的工艺流程 ?混合开关、冷热水门的门盖和螺母调平正，→水门装好→喷嘴转芯门装好→冷热水门出口螺母拧紧→混合开关上螺母拧紧→装好三个水门门盖→磁盆安装好→安装喷嘴时→安装下水口→安装手提拉杆时→调正定位。??（二）施工要领
2020地暖施工工艺大全 施工工艺流程1 安装分、集水器→绝热层铺设→隔热（反射）层铺设→铺钢丝网→地暖管路铺设→地暖管与分、集水器连接安装→压力检测试验→管路施工验收→带压充填层混 凝土施工→养护期满后二次打压→工程验收。 施工工艺流程 2 材料进场→材料报验→检查作业面→固定分、集水器→铺设苯板、铺设膨胀条→铺设地暖反射膜（可预先敷设）→敷设地暖管并固定→连接分水器→设置伸缩套管→安装压力表→混凝土填充层浇筑前进行中间试压（第一次试压）→带压回填混凝土→试压（第二次试压）验收。
一、安装分、集水器 1、在墙上划线确定分集水器安装位置及标高；水平安装时，宜将分水器安装在上， 集水器安装在下，中心距宜为200mm，集水器中心距地面不应小于300mm。 2、用膨胀螺栓固定好分、集水器； 3、与供回水主干管对接； 二、绝热层的铺设 1、铺设绝热层的地面应平整、干燥、无杂物。墙面根部应平直，且无积灰现象。 2、地面不平时，不能用松散砂粒找平。 3、绝热层的铺设应平整，绝热层相互间接合应严密。直接与土壤接触或有潮湿气体侵 入的地面，在铺放绝热层之前应先铺一层防潮层。直接与室外空气相邻的地方，也 必须铺设绝热层。 三、反射层的铺设(纺粘非织布/PET镀铝膜层) 铺平铺严，接缝处用密封胶带封严。 四、铺设钢丝网 将钢丝网平整铺设在保温材料上面，要求铺平铺严，边角网丝上翘处需作处理。 五、地暖管的铺设 1、地暖管应按设计图纸标定的管间距和走向敷设，应保持平直，敷设前应检查管外观 质量，管内部不得有杂质。安装间断或完毕时，敞口处应随时封堵。 2、地暖管切割，应采用专用工具；切口应平整，断口面应垂直管轴线。 3、埋设于填充层内的地暖管不应有接头。
. . 厚福来辐射电供暖系统 施 工 组 织 设 计 方 案 编制：审核：批准：时间：
目录 一、工程概况 二、施工地点 三、施工准备 1.技术文件 2.材料准备 3.人员 四、技术交底 1.施工图纸 2.发热电缆施工工序 3.人员培训 五、施工工期安排 1. 施工工作安排 2. 施工进度计划表 六、主要资源需要量计划 施工机具需要量计划 七、主要质量安全措施 1.保证工程质量的措施 2.检查项目 3.保证安全生产的措施 4.降低成本的措施 八、本组织设计实施条件 —1—
发热电缆采暖安装工程施工组织设计 一、工程概况 1、建筑地点：。 2、建筑类别： 3、建筑面积：总建筑面积为m2。 二、施工地点 2.1三、施工准备 3.1 技术文件 3.1.1原始资料： 3.1.2安装设计：由公司根据原始资料进行发热电缆的布置、敷设设计。 3.2材料准备 3.2.1发热电缆由厚福来供热安装工程有限公司提供。 3.2.2其它辅助材料：由物流市场提供。 —2—
3.3工程人员 人员及责任 四、技术交底 4.1施工图纸 4.2发热电缆采暖工程施工工序 4.2.1安装绝热层 在室内工程结束后进行，地面严禁有杂物，屋面、地面要求平整。铺设XPE时应确保拼接间隙小于5毫米，并应让胶带黏结紧密、平整、无脱胶现象。 4.2.2安装发热电缆 发热电缆铺设按施工图纸要求布置发热电缆。 4.2.3发热电缆接线 1、发热电缆铺设完毕后，用接线钳子将发热电缆的冷线与电源连接即零线、火线连接，做到紧密牢固。 4.2.4测发热电缆的电阻值和绝缘电阻值[不小于一兆欧]不得有短路或开路现象的出现。 —3—
地暖工程施工方案第一部分工程概况 一、编制依据与说明 二、工程概况 第二部分施工组织设计 一、施工准备与组织机构 二、安装施工 第三部分施工管理 一、质量保证措施 二、成品保护措施 三、中间验收与竣工验收 四、技术管理措施 五、安全消防措施 六、环保、文明施工 七、标识、包装、运输及储存
第一部分工程概况 第一章编制依据与说明 一、编制依据 1、施工图。 2、根据工程建设标准《低温热水地板辐射采暖工程应用技术规程》进行编制。 3、现行《建筑施工规范》相关规定。 4、因该施工组织设计为投标方案，未与土建方协调施工进度和施工顺序，所以仅以我公司过去施工的相似工程为模拟施工方案，具体施工组织设计应待施工前各方协商后准备编制。 5、根据我公司的施工经验进行编制。 二、编制说明 依据施工图纸，在采暖工程施工规范和给排水施工规范为原则的基础上，针对工程的实际情况编制施工组织设计，合理安排施工，确保工程的质量及进度。 第二章工程概况 一、工程概况： 山东外国语职业学院1-5#学生公寓楼地暖工程，施工面积约 17500平方米，地板采暖承包内容： 二、工程特点： （1）甲方负责提供设计地板采暖施工图纸。 （2）乙方负责上述工程范围内的低温地热采暖系统工程的安装施工。 （3）本工程包工包料。 （4）低温地热采暖工程可能与电气、门窗安装、给水工程施工有交*，要求各方密切配合，以确保工程质量和施工效率。 1
第二部分施工组织设计 第一章施工准备与组织机构 一、施工准备工作 施工准备工作具体分为甲方的施工准备工作和乙方的施工准备，是工程顺利施工的基础。 （一）、甲方的施工准备工作：为保证工程质量、施工进度，甲方负责提供的符合低温地热采暖施工要求的作业面须经监理验收后方可交付乙方施工；同时要求在乙方进场前至少提供本次施工量30%的工作量，以满足乙方施工跟进进度的要求，以免造成停工、窝工等现象。具体条款如下： 1、对乙方提供施工图，组织有关工种进行会议、技术交底，以便于统一协作施工。 2、甲方提供施工用电、用水。 3、提供低温地板采暖施工所要求的作业面，具体内容如下： 3.1、地面防水工程施工完毕并已通过验收。 3.2、室内低温地板采暖地面（找平层）的平整度要求正负误差在10mm以内，完成施工垃圾清扫。 3.3、提供或满足地面采暖施工的标高要求的工作面。 二、组织机构与劳动力安排 （一）、现场组织机构框图（下页）： （二）、质保体系： 1、质量方针：质量第一、信誉第一、用户至上。 2、质量目标：施工争取优质工程，必保合格工程，与总包单位紧密合作，争创优良工程。 3、部门职责：项目经理主管工程的全面工作，要求工程管理技术人员各尽其责，认真履行管理制度，各施工小组实行定额考核，所以工作人员均要严格执行公司的奖惩制度。
管道安装施工方法 1、室内管道给水系统管道安装工序 安装准备→干管安装→立管安装→支管安装→管道试压→管道冲洗→配件安装→系统通水调试。 2、干管的安装 安装时首先要根据设计图和综合管线图确定干管的位置、标高、管径等，正确地按图示位置，间距和标高确定支架的安装位置。干管的安装应在支架安装完毕后进行，可先在主干管中心线上定出各分支主管的位置，标出主管的中心线，然后将主管间的管段长度测量记录，并在地面进行下料、预制和预组装。地面干管在上位组装前，应将各分支口封好，防止泥沙进入管内，在上主管时，要将各管口清理干净，保证管路的畅通。上管时，应将管道安全放置在支架上，随时用预先准备好的U型卡将管子固定，以防止管道滚落伤人。 3、支管的安装 安装时要根据图纸的设计和现场实际情况，合理确定各系统支管的安装位置和支架的安装位置、支架的间距要符合设计要求，管道系统支管喷头应考虑避开梁及柱的影响，确定好支管安装位置后，在图纸上做出记录并在地面下料，预制和预组装，管子的丝扣螺纹应规整，如有断丝或缺丝，不得大于螺纹全扣数的10%。管道安装时，应按旋紧方向一次装好，不得倒回。安装后露出2-3螺纹，并清除剩余填料。 4、管道支架制作安装 管道支架是管道工程上必用的种类繁多的构件，在选用各种管架时必须根据管架的功能和受力情况进行选择和计算，以保障管网的安全运行。对于主干管的支架，当几条干管并排布置时，可采用预埋焊接法；对于单独走管的干管或支管，可采用膨胀螺栓法安装，螺栓孔洞为套筒长度加15mm；对于竖管的固定，可采用管卡固定。当层高小于或等于5m 时，每层必须安装一个；当层高大于5m时，每层不得少于两个，管卡的安装高度应距地面 1.5-1.8m；管道支架可采用型钢或角钢制作，螺栓孔径小于等于M12时，采用台钻开孔，大于M12的管道支架可采用气焊开孔，但应在开孔后作处理。管道系统吊架离喷头的距离应大于300mm；管道水泵房采用弹性支吊架.伸缩器的一端以及管道转弯处应为固定支架，
地暖工程施工细部做法 1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。 常规地暖施工层次解剖图 2、卫生清理，建筑垃圾及灰尘
3、绝热层的铺设： 铺设绝热层的地面应平整、干燥、无杂物。墙面根部应平、直且无积灰现象。绝热层的铺设应平整，绝热层相互间的接缝应严密。直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。 聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 与土壤或室外空气相邻的地板上的绝热层40 重视边角隔热层的设置和就位 伸缩缝的设置： 1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。 2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。 3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。 发泡水泥隔热层的验收 每100立方作为一个检验批 表面质量检测 密度测定：按GB/T11970中的方法 抗压强度测定，同上

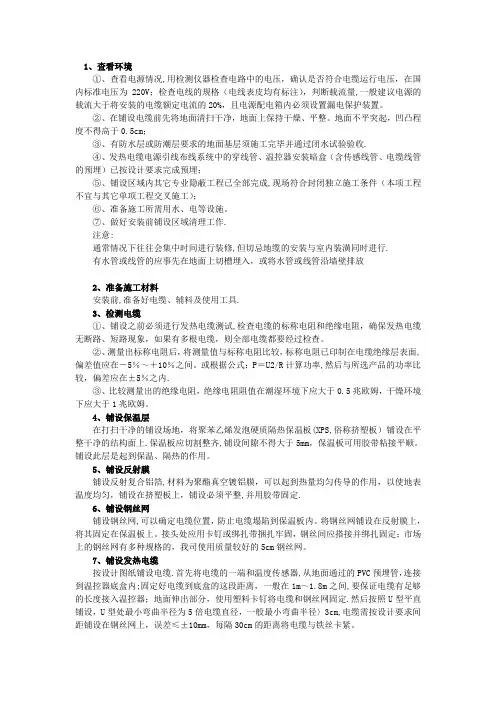

发热电缆电地暖安装示意图 检测电缆 铺设之前必须进行发热电缆测试，检查电缆的标称电阻和绝缘电阻，确保发热电缆无断路、短路现象，如果有多个电缆，则全部电缆都要经过检查。 测量出标称电阻后，将测量值与标称电阻比较，标称电阻已印制在电缆绝缘层表面，偏差值应在－5％～＋10％之间。 根据公式：P＝U2/R计算功率，然后与所选产品的功率比较，偏差应在±5％之内。 比较测量出的绝缘电阻，绝缘电阻阻值在潮湿环境下应大于0.5兆欧姆，干燥环境下应大于1兆欧姆。 铺设绝缘保温层 在打扫干净的铺设场地，将聚苯乙烯发泡硬质隔热保温板（XPS，俗称挤塑板）铺设在平整干净的结构面上。保温板应切割整齐，铺设间隙不得大于5mm，保温板可用胶带粘接平顺。铺设此层是起到保温、隔热的作用。 铺设复合铝箔反射层 铺设复合铝箔反射层，材料为聚酯真空镀铝膜，可以起到热量均匀传导的作用，以使地表温度均匀，铺设在挤塑板上，铺设必须平整，并用胶带固定。 铺设钢丝网，可以确定电缆位置，防止电缆塌陷到保温板内。将钢丝网铺设在反射膜上，将其固定在保温板上。接头处应用绑扎带捆扎牢固，钢丝间应搭接并绑扎固定；市场上的钢丝网有多种规格的，建议用户使用质量较好的2cm钢丝网。
铺设钢丝网 铺设电缆 按设计图纸铺设电缆。首先将电缆的一端和温度传感器，从地面通过的PVC预埋管，连接到温控器底盒内；固定好电缆到底盒的这段距离，一般在1m～1.8m之间，要保证电缆有足够的长度接入温控器；地面伸出部分，使用塑料卡钉将电缆和钢丝网固定。然后按照U型平直铺设，U型处最小弯曲半径为5倍电缆直径，一般最小弯曲半径>3cm，电缆需按设计要求间距铺设在钢丝网上，误差≤±10mm，每隔30cm的距离将电缆与铁丝卡紧。 电缆铺设完成后，必须再次检测电缆的标称电阻和绝缘电阻。如施工过程造成电缆损坏，可及时发现并处理。检测方法同第一次检测方法。
第四节设备安装施工方法 一、设备安装工艺流程 二、基础验收和放线 如果设备有基础, 在设备安装之前要会同甲方代表、监理代表对设备基础进行验收, 设备基础应符合下面规定: 基础中心线允许偏差: 士20mm; 基础上平面水平度每米偏差: 士5mm; 基础上平面水平度全长允许偏差: 士10mm.。 三、放线 设备就位前, 应按施工图和有关建筑物的轴线或边缘线及标高线, 划定安装的基准线。互有连接、衔接或排列关系的设备, 应划定共同的的安装基准线。必要时, 应按设备的具体要求, 埋设一般的或永久性的中心标版或基准点。平面位置安装基准线与基础实际轴线或厂房墙
( 柱) 的实际轴线、边缘线的距离, 其允许偏差为±20mm。设备定位基准的面、线或点对安装基准线的平面位置和标高的允许偏差, 应符合下表规定: 允许偏差( mm) 项目 平面位置标高 +20 与其它设备无机械联系的±10 -10 与其它设备有机械联系的±2 ±1 四、设备卸车 1 卸车前的准备工作 根据设备到货时间和设备的重量, 提前一天联系好合适的汽车起重机, 在设备到场后马上安排汽车起重机到场, 并组织好施工人员进行卸车。起重作业必须由专职起重工 统一指挥, 各种起重吊具在使用前 应认真检查, 确认所有吊具安全无 损后才能使用。 2 吊索具选择 设备采用4点绑扎点, 其中靠近 重心端的两点应串接倒链, 起着调 节设备水平的作用。钢丝绳的吊装仰角度应在60～75度之间。吊索具选择时, 按最大设备和最不利的仰角进行考虑, 如右图示。 4Tsinβ=F=K1*K2*G
T—吊索拉力 β—吊索仰角 F—吊装重量 K1—动载系数, K1=1.1 K2—不均匀系数, K2=1.2 G—设备重量 T=K1*K2*G/(4sinβ) 根据吊索最大拉力, 选择吊索具。 2 吊索绑扎与试吊 设备上有专用吊耳的地方, 使用钢卸扣把设备吊耳和钢丝绳连接在一起进行吊装; 如果设备没有专用吊耳且包装在木箱里面的使用钢丝绳绕箱底进行吊装, 且在木箱上方用槽钢撑开钢丝绳, 避免钢丝绳压坏木箱, 见下图。 设备有吊耳
地暖的安装及工作原理 目前国市场上地暖系统的种类比较多，施工工艺也缺乏公认统一的标准，消费者往往比较难以作出选择。为此，我们本文中对不同种类的地暖系统做一个大致的比较，供大家作为参考。 首先所有的地暖系统都是通过加热地面材料来进行采暖的。但按加热的方式可以分为电加热和热水加热两大类。 电热地暖采用特殊的电热薄膜材料进行加热，其优点是铺装方便，占地面高度小，使用安静。整卷的电热膜可以根据使用情况进行任意的裁减。地面铺设电热膜和保温板后高度占用也很小。但其最大的缺点是能耗比较高，尤其当前全国电力供应紧的情况下，使用电热地暖势必导致高成本。此外，在卫生间、客厅、厨房等瓷砖地面材料下通常不适合铺设电热地暖。 水暖采用燃气和燃油锅炉、太阳能等先将水加热，然后通过水管将热水在地面以下进行循环，以次加热地面材料辐射取暖。相对于电热技术，水暖在国外已经普及了数十年，技术相当成熟，产品线齐全，工艺相对规，运行成本相对比较低，同时一般的水暖热源都能够同时提供生活热水的供应，无需另外购置热水器。
上图为电热地暖示例，下图为水暖示意图 水暖的选择一般从热源、管道材料和施工工艺三方面来考虑。 热源 热源方面，目前国家用燃油锅炉并不普及，太阳能热水器作为地暖的热源也不成熟，所以家用水暖一般都采用家用燃气锅炉作为热源。锅炉一般以进口品牌为主，主要为意大利以及国的产品，如大管家经营的意大利阿里斯顿锅炉。管道材料 水暖采用的管道系统通常有PPR管、铝塑复合管、PEX
管、金属管道几种。 PPR水管 PPR管是以无规共聚聚丙烯为基料，经改性处理后制成。相对于其他聚丙烯来说，它具有更好的机械性能、更高的拉伸屈服强度和抗冲性能，是热水输送管的极佳选材。PPR管无毒卫生、安装方便、耐化学品性能佳，尤其是它具有良好的热熔接性能，其连接处分子与分子完全融合在一起，解决了长期困扰给水行业的管道连接处漏水问题，因此得以广泛应用，成为了目前家庭装修冷热水管道的主流产品。 然而，PPR管应用到地暖上却不太适合。原因为PPR管不能弯折，需要弯曲的地方必须使用管接头进行热熔接合。而地暖施工时为了保证热量分部的均匀，需要管道以一定的间距均匀分布在地面以下，因此管路走向复杂，弯曲多。如果采用PPR管，势必使用许多接头，不仅成本高，而且接头多了增加了施工复杂度，漏水的可能性增大。因此目前使用PPR管进行地暖施工的很少。 铝塑复合管 铝塑复合管示意图
电地暖安装及施工方法 1.〖电地暖系统〗施工条件 1)设计图纸及技术方案齐备。 2)施工场地及施工用水、电等临时设施能满足施工需要： 场地要求平整清洁，有杂物的应在施工前清理干净。 地面上保持干燥，无凹凸不平的地方，有水管或线管的应事先在地面上切槽埋入，或将水管或线管沿墙壁排放。 3)有防水层或防潮层要求的地面基层已施工完毕。 4)发热电缆电源引线布线地暖系统中的穿管温控器安装盒已按设计预埋要求完成，确定预埋接线盒已按设计位置埋入，盒内排放有2.5mm2电源线一路，下有一根或几根排线空管通至地面，以供发热电缆冷电源引线及地暖温控器探头线穿入到接线盒内。现场应有临时电供安装时使用及安装完毕后通电验收用。 5)铺设区域内其它专业的隐蔽工程已全部完成，现场符合封闭独立施工条件，本单项工程不宜与其它单项工程交叉施工。 2.〖地暖系统〗施工程序 1)检查铺设区域确认其符合施工条件。 2)清理铺设区域。 3)铺设绝热保温层。 4)铺设反射层。 5)铺设钢丝网。 6)按设计图纸铺设固定发热电缆。 7)检测发热电缆的标称电阻和绝缘电阻。 8)按要求浇筑混凝土填充层(由建筑装潢施工队完成)。
9)检测发热电缆的标称电阻和绝缘电阻。 10)安装地暖温控器。 11)铺设地面装饰材料，完成地面施工(由建筑装潢施工队完成)。 3.〖地暖系统〗施工程序 1)铺设绝热保温层——聚苯乙烯保温板 铺设前先将场地打扫干净，然后将聚苯乙烯保温板铺设在平整干净的结构面上。地暖系统铺设时应切割整齐，保温板间不得有间隙，并用胶带粘接平顺。 2)铺设聚脂真空镀铝膜---铺设镀铝膜时，必须平整覆盖整个保温板，并用胶带固定。 3)铺设地暖系统中的钢丝网 将钢丝网铺设在聚脂真空镀铝膜上，接头处应用绑扎带(或塑料卡钉)捆扎牢固，钢丝网之间应搭接并绑扎固定。 4)铺设地暖系统中的发热电缆 发热电缆必须按设计图纸要求间距铺设在钢丝网上，最小弯曲半径为5倍电缆直径，发热电缆铺设应美观，平直。不允许摔打发热电缆。固定方式：用绑扎带(或塑料卡钉)将发热电缆固定在钢丝网上; 注意事项： a) 铺设地暖系统中的发热电缆前先用万用表和摇表测量发热电缆的电阻及绝缘电阻是否正常。电阻视发热电缆型号而定，从20至1000欧姆不等;绝缘电阻应在2兆欧以上。 b) 切勿在环境温度低于-5℃时安装。
第四节设备安装施工方法 —、设备安装工艺流程 基础验收放线 --------------------------- \ 设备就位设备调整设备卸车设备开箱 联合调试单机试运行配管配电设备固定 交工验收 二、基础验收和放线 如果设备有基础，在设备安装之前要会同甲方代表、监理代表对设备基础进行验收，设备基础应符合下面规定： 基础中心线允许偏差：士20mm 基础上平面水平度每米偏差：士5mm 基础上平面水平度全长允许偏差：士10mm。 三、放线 设备就位前，应按施工图和有关建筑物的轴线或边缘线及标高线，划定安装的基
准线。互有连接、衔接或排列关系的设备，应划定共同的的安装基准线。必要时，应按设备的具体要求，埋设一般的或永久性的中心标版或基准点。平面位置安装基准线与基础实际轴线或厂房墙（柱）的实际轴线、边缘线的距离，其允许偏差为土20mm 设备定位基准的面、线或点对安装基准线的平面位置和标高的允许偏差，应符合下表规定： 允许偏差（mm） 项目 平面位置标咼 +20与其它设备无机械联系的± 10 -10与其它设备有机械联系的± 2± 1 四、设备卸车 1卸车前的准备工作 根据设备到货时间和设备的重量，提前一天联系好合适的汽车起重机，在设备到场后马上安排汽车起重机到场，并组织好施工人员进行卸车。起重作业必须由专职起重工统一指挥，各种起重吊具在使用前应认真检查，确认所有吊具安全无损后才能使用。 2吊索具选择 设备采用4点绑扎点，其中靠近重心端的两 点应串接倒链，起着调节设备水平的作用。钢丝 绳的吊装仰角度应在60?75度之间。吊索具选 择时，按最大设备和最不利的仰角进行考虑，如 右图示。 4Tsin B =F=K1*K2*G T—吊索拉力B—吊索仰角 F—吊装重量 K1—动载系数，K1=1.1 K2-不均匀系数，K2=1.2
电地暖施工：聚脂真空镀铝膜施工：平整覆盖胶带固定 (2009-11-02 15:31:02) 转载▼ 标签： 杂谈 《瑞恒电地暖系统施工安装与调试规范》 瑞恒发热电缆低温辐射供暖系统是一套为建筑物提供采暖的系统产品，因此，在该系统的施工、安装调试过程中，在国家或地区相应标准未出台之前执行《发热电缆低温辐射供暖系统工程应用技术标准》中的相关内容。 1.〖瑞恒地暖系统〗施工条件 1）设计图纸及技术方案齐备。 2）施工场地及施工用水、电等临时设施能满足施工需要；场地要求平整清洁，有杂物的应在施工前清理干净。 地面上保持干燥，无凹凸不平的地方，有水管或线管的应事先在地面上切槽埋入，或将水管或线管沿墙壁排放。 3）有防水层或防潮层要求的地面基层已施工完毕。 4）漏电断路器已经按照要求布置，发热电缆电源引线与布线，地暖系统中的穿管，温控器安装盒已按设计预埋要求完成； 确定预埋接线盒已按设计位置埋入，电源线已经按要求预留，下有一根或几根穿线空管通至地面，以供发热电缆冷电源引线及地暖温控器探头线穿入到接线盒内。 现场应有临时电供安装时使用以及安装完毕后通电验收用。 5）铺设区域内其它专业的隐蔽工程已全部完成，现场符合封闭独立施工条件，本单项工程不宜与其它单项工程交叉施工。 2.〖瑞恒地暖系统〗施工程序 1）检查铺设区域确认其符合施工条件； 2）清理铺设区域； 3）铺设绝热保温层； 4）铺设反射层（可选）； 5）铺设铁丝网；
6）按设计图纸铺设、固定发热电缆； 7）检测发热电缆的标称电阻和绝缘电阻； 8）按要求浇筑混凝土填充层（由建筑装潢施工队完成）； 9）检测发热电缆的标称电阻和绝缘电阻； 10）安装地暖温控器； 11）铺设地面装饰材料，完成地面施工（由建筑装潢施工队完成）； 3.〖瑞恒地暖系统〗施工程序 1）铺设绝热保温层——聚苯乙烯保温板 铺设前先将场地打扫干净，然后将聚苯乙烯保温板铺设在平整干净的结构面上。地暖系统铺设时应切割整齐，保温板间不得有间隙，并用胶带粘接平顺。 2）铺设聚脂真空镀铝膜（可选） 铺设镀铝膜时，必须平整覆盖整个保温板，并用胶带固定。 3）铺设地暖系统中的铁丝网 将铁丝网铺设在聚脂真空镀铝膜或水泥上，接头处应用绑扎带捆扎牢固，钢丝网之间应搭接并绑扎固定。 4）铺设地暖系统中的发热电缆 发热电缆必须按设计图纸要求间距铺设在钢丝网上，误差≤±10mm，最小弯曲半径为5倍电缆直径，发热电缆铺设应美观，平直。不允许摔打发热电缆，铺设好的暖线之间不允许出现交叉与重叠。 固定方式：用绑扎带、铁丝网直接固定等多种可选方式，将发热电缆固定在铁丝网上； 注意事项： a）铺设地暖系统中的发热电缆前先用万用表和摇表测量发热电缆的电阻及绝缘电阻是否正常。电阻视发热电缆型号而定，从20至1000欧姆不等；绝缘电阻应在2兆欧以上。 b）切勿在环境温度低于-5℃时安装。 c）安装时地暖电缆线发硬（由于环境温度低），首先将盘绕的加热电缆解散，分开，然后通电几分钟升温到可以使用为止。千万不可在加热电缆还处于盘绕成圈状态时就通电加温。 d）如果必须安装在（座便器、安装门吸等）有可能遭受损坏的地方，则必须采取切实措施对加热电缆加以保护。 e）加热电缆之间绝不能在任何地方有相互接触，交叉或者重叠的情况。这将造成加热电缆产生过热造成损坏。
装修工程施工工艺正确安装施工方法及注意事项(7) 安装灯具 灯具的安装要领是： 灯具安装最基本的要求是必须牢固。 室内安装壁灯、床头灯、台灯、落地灯、镜前灯等灯具时，高度低于24m及以下的，灯具的金属外壳均应接地可靠，以保证使用安全。 卫生间及厨房装矮脚灯头时，宜采用瓷螺口矮脚灯头。螺口灯头的接线、相线（开关线）应接在中心触点端子上，零线接在螺纹端子上。 台灯等带开关的灯头，为了安全，开头手柄不应有裸露的金属部分。 装饰吊平顶安装各类灯具时，应按灯具安装说明的要求进行安装。灯具重量大于3kg时，应采用预埋吊钩或从屋顶用膨胀螺栓直接固定支吊架安装（不能用吊平顶吊龙骨支架安装灯具）。从灯头箱盒引出的导线应用软管保护至灯位，防止导线裸露在平顶内。 吊顶或护墙板内的暗线必须有阻燃套管保护。 卫浴洁具安装工艺流程 卫生间的装饰重点： 一是墙砖。二是卫生洁具。 （一）施工工艺流程 镶贴墙砖→吊顶→铺设地砖→安装大便器、洗脸盆、浴盆→安装连接给排水管→安装灯具、插座、镜子→安装毛巾杆等五金配件。 1.坐便器的工艺流程 检查地面下水口管→对准管口→放平找正→画好印记→打孔洞→抹上油灰→套好胶皮垫→拧上螺母,→水箱背面两个边孔画印记, →打孔→插入螺栓→捻牢→背水箱挂放平找正→拧上螺母→安装背水箱下水弯头→装好八字门→把娘灯叉弯好→插入漂子门和八字门→拧紧螺母。 2.洗脸盆的工艺流程 膨胀螺栓插入→捻牢→盆管架挂好→把脸盆放在架上找平整→下水连接:脸盆→
调直→上水连接。 3.浴盆的工艺流程 浴盆安装: →下水安装→油灰封闭严密→上水安装→试平找正 4.淋浴器的工艺流程 冷、热水管口用试管找平整→量出短节尺寸→装在管口上→淋浴器铜进水口抹铅油,缠→螺母拧紧→固定在墙上→上部铜管安装在三通口→木螺丝固定在墙上。 5.净身器的工艺流程 混合开关、冷热水门的门盖和螺母调平正, →水门装好→喷嘴转芯门装好→冷热水门出口螺母拧紧→混合开关上螺母拧紧→装好三个水门门盖→磁盆安装好→安装喷嘴时→安装下水口→安装手提拉杆时→调正定位。 （二）施工要领 1．洗涤盆安装施工要领： （1）洗涤盆产品应平整无损裂。排水栓应有不小于8mm直径的溢流孔。 （2）排水栓与洗涤盆让接时排水栓溢流孔应尽量对准洗涤盆溢流孔以保证溢流部位畅通，镶接后排水栓上端面应低于洗涤盆底。 （3）托架固定螺栓可采用不小于6mm的镀锌开脚螺栓或镀锌金属膨胀螺栓（如墙体是多孔砖，则严禁使用膨胀螺栓）。 （4）洗涤盆与排水管连接后应牢固密实，且便于拆卸，连接处不得敞口。洗涤盆与墙面接触部应用硅膏嵌缝。 （5）如洗涤盆排水存水弯和水龙头是镀络产品，在安装时不得损坏镀层。 2．浴盆的安装要领： （1）在安装裙板浴盆时，其裙板底部应紧贴地面，楼板在排水处应预留250～300mm洞孔，便于排水安装，在浴盆排水端部墙体设置检修孔。 （2）其他各类浴盆可根据有关标准或用户需求确定浴盆上平面高度。然后砌两条砖基础后安装浴盆。如浴盆侧边砌裙墙，应在浴盆排水处设置检修孔或在排水端部墙上开设检修孔。 （3）各种浴盆冷、热水龙头或混合龙头其高度应高出浴盆上平面150mm。安装时应不损坏镀铬层。镀铬罩与墙面应紧贴。
XX品牌低温地面辐射供暖系统安装施工合同 （信息来源：郑州万家暖电地暖分享）项目名称： 工程地址： 签定日期：年月日 甲方：XXX客户 乙方：XXX公司 依照《中华人民共和国合同法》及其他有关法律、法规的规定，结合地暖施工特点，合同各方在平等、自愿、协商一致的基础上，就甲方地暖工程的有关事宜，达成如下协议： 一、工程地点：。 二、施工现场的安装 温控器以下（含温控器），保温层铺设，温控器的安装，电线及发热电缆的敷设及系统调试。 三．工期 1、开工日期：以甲方提前天通知为准。 2、施工工期：天（特殊情况需变更按装时间，由双方友好协商决定）。3施工场地具备施工条件的要求： 开工前三通一平，将施工所需要的水、电接至施工场地。
如遇下列情况，工期相应顺延 1、施工现场不满足本合同第三条规定，影响乙方进场施工； 2、不属于本合同范围内的设计变更，致使本合同设计方案改变而影响进度； 3、在施工中停电、停水影响正常施工； 4、甲方未按本合同规定付款而影响施工； 5、不可抗力。 四、工程价款 完成设备配置和工作内容要求，按下列单价计价： 1、发热电缆电地暖系统的价格为元/㎡。 2、工程总价款约为元。 3、工程量计算方法及价款调整： （1）结算面积以实际铺设面积为准。 （2）该工程价款包括安全文明施工管理费、人工费、设计费、设备材料费、调试费、验收费、等直到验收交工条件的一切工作内容所包含的费用。 五、付款方式 1、甲方发出开工通知书日内，甲方向乙方支付电暖工程暂定价款的％作为工程预付款。 2、地暖安装施工完毕，通电验收合格后，乙方向甲方报送竣工资料（产品保修卡及电阻表）。甲方付清乙方工程余款%，若甲方未履行次条规定，视为放弃按装或放弃调试，保修及服务，乙方将不承担调试，保修及服务责任。 六、甲方权利及义务 1、甲方应在乙方人员、设备、材料进入现场前为乙方人员、设备、材料进场创造条件； 2、甲方负责协调乙方与物业公司、邻里之间的关系，为乙方正常施工创造条件，包括负责到物业等有关部门协助办理相应的人员及设备出入证、开工及验收审批手续等； 3、甲方应协助乙方与装修方进行现场技术交底；
