授课主要内容或板书设计
《液压传动与控制》模拟试卷A 一、选择题 1．下列关于液压系统特征的表述正确的是。 A) 以液体作为工作介质，实现传动；B) 系统压力由外载来建立，系统压力大小与负载大小有关；C) 执行元件的运动速度，通常由系统中的流量(动力元件容积变化)来决定的；D)系统的功率决定于系统的流量和压力。 2．液压泵、液压马达和液压缸都是液压传动系统中的能量转换元件，是把机械能转换为压力能，而则将压力能转换成机械能。 A) 液压泵；B) 液压马达；C) 液压缸。 3．流量脉动会直接影响到系统工作的平稳性，引起压力脉动，使管路系统产生振动和噪声。在下列容积式泵中，都存在流量脉动，尤以的流量脉动最大。 A) 齿轮泵；B) 叶片泵；C) 柱塞泵。 4．下面元件中可实现变量的有。 A) 齿轮液压泵或液压马达；B) 叶片液压泵或液压马达；C) 柱塞液压泵或液压马达。 5．下面可实现执行元件快速运动的有效办法是。A)差动连接；B)双泵并联；C)增速缸；D）调速阀。
6．可用于控制液流的压力、方向和流量的元件或装置称为液压控制阀。可控制方向；可控制流量；可控制压力。 A)减压阀；B)溢流阀；C)单向阀；D)调速阀。 7．下面关于换向阀最正确的描述是 D 。 A)三位四通换向阀；B)二位三通换向阀；C)一位二通换向阀； D)二位四通液动换向阀。 8．下面可以构成差动连接油路，使单活塞杆缸的活塞增速的滑阀机能是型。 A) O；B) P；C) Y；D）M。 9．下列法中可能有先导阀的阀是。 A)换向阀；B)溢流阀；C)比例减压阀；D）顺序阀。 10．0型机能的三位四通电液换向阀中的先导电磁阀的中位机能是型。 A) O；B) P；C) Y；D）M。 11．在压力阀控制压力的过程中，需要解决压力可调和压力反馈两个方面的问题，压力调节的原理通常是。调压方式主要用于液压阀的先导级中。 A)流量型油源并联溢流式调压；B)压力型油源串联减压式调压；C)半桥回路分压式调压。

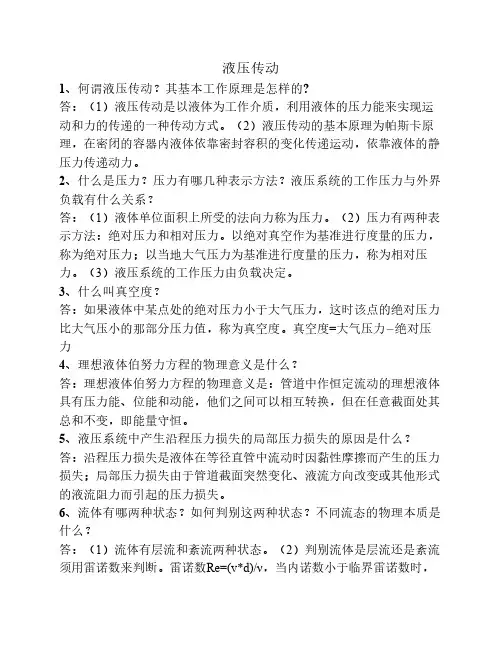

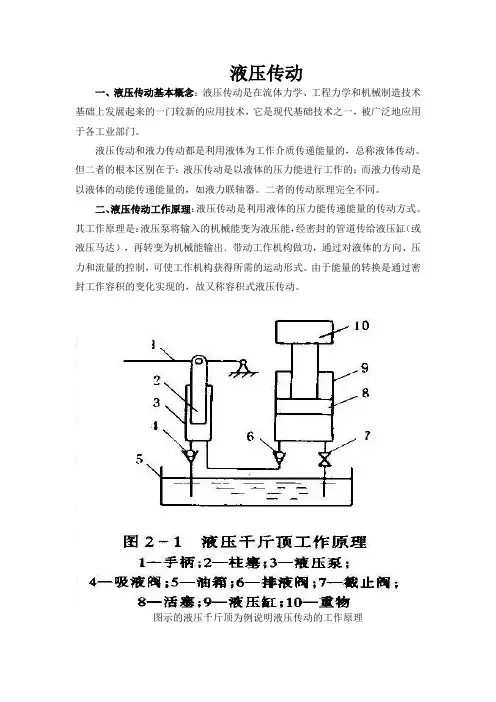

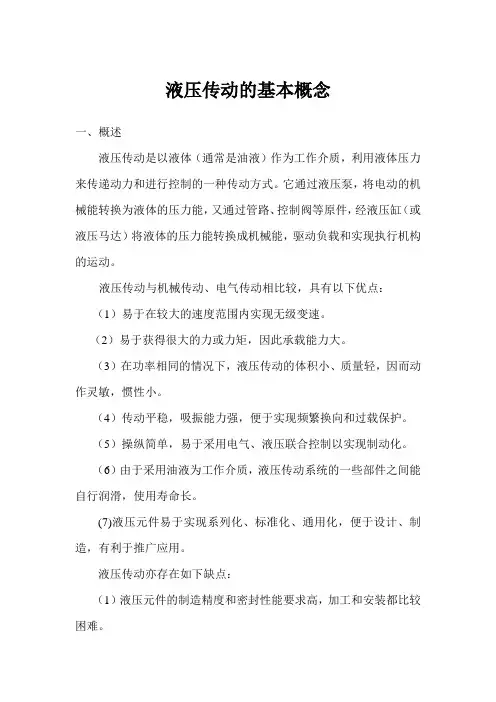

液压传动 1、何谓液压传动？其基本工作原理是怎样的? 答：（1）液压传动是以液体为工作介质，利用液体的压力能来实现运动和力的传递的一种传动方式。（2）液压传动的基本原理为帕斯卡原理，在密闭的容器内液体依靠密封容积的变化传递运动，依靠液体的静压力传递动力。 2、什么是压力？压力有哪几种表示方法？液压系统的工作压力与外界负载有什么关系？答：（1）液体单位面积上所受的法向力称为压力。（2）压力有两种表示方法：绝对压力和相对压力。以绝对真空作为基准进行度量的压力，称为绝对压力；以当地大气压力为基准进行度量的压力，称为相对压力。（3）液压系统的工作压力由负载决定。 3、什么叫真空度？ 答：如果液体中某点处的绝对压力小于大气压力，这时该点的绝对压力比大气压小的那部分压力值，称为真空度。真空度=大气压力－绝对压力 4、理想液体伯努力方程的物理意义是什么？ 答：理想液体伯努力方程的物理意义是：管道中作恒定流动的理想液体具有压力能、位能和动能，他们之间可以相互转换，但在任意截面处其总和不变，即能量守恒。 5、液压系统中产生沿程压力损失的局部压力损失的原因是什么？ 答：沿程压力损失是液体在等径直管中流动时因黏性摩擦而产生的压力损失；局部压力损失由于管道截面突然变化、液流方向改变或其他形式的液流阻力而引起的压力损失。 6、流体有哪两种状态？如何判别这两种状态？不同流态的物理本质是什么？ 答：（1）流体有层流和紊流两种状态。（2）判别流体是层流还是紊流须用雷诺数来判断。雷诺数Re=(v*d)/ν，当内诺数小于临界雷诺数时，液流为层流；当内诺数大于临界雷诺数时，液流为紊流。（3）层流时，黏性力起主导作用，惯性力与黏性力相比不大，液体流速较低，液体质点主要受黏性力制约，不能随意运动；紊流时。惯性力起主导作用，液体流速较高，黏性力的制约作用减弱。 7、液压油黏性的物理意义是什么？ 答：液压油黏性的物理意义是：液体在流动时抵抗变形能力的一种度量。 8、液压传动系统主要有那几部分组成？ 答：动力元件、执行元件、控制调节元件、辅助元件、传动介质——液压油。
《液压传动》期末考试试题(A 卷) 一、填空题(每空2分，共30分) 1. 液压传动系统中，将液体的压力能转换成机械能的是执行元件。 2. 某液压油在40℃时运动粘度为32×10-6m 2/s ，其牌号为N32。 3. 在密闭管道中作稳定流动的理想液体具有压力能、位能、动能三种形式的能量。在沿管道流动的过程中，这三种能量可以相互转换，但在任一过流截面处，三种能量之和为一常数。 4. 液压泵的排量为V ，转速为n ，则理论流量q t =V*n 。 5. 液压泵的机械效率为95%,总效率为90%,则泵的容积效率为94.7%。 6. 柱塞泵是依靠柱塞在柱塞缸体内作往复运动,使泵内的密封容积产生变化来实现泵的吸油和压油的. 7. 液压基本回路按功能分为方向控制回路、压力控制回路、速度控制回路及多缸控制回路。 8. 某一单杆活塞液压缸的活塞横截面积为100cm 2，活塞杆横截面积为60 cm 2，液压油的压力为1MPa ，则活塞杆向前的推力为9806N 。（注：本题答10000N 、9800N 也算对） 9. 液压管道上的压力表读数5Kg/cm 2，则管道内液体的压力约为0.5MPa 。 10. 顺序阀是用来控制液压系统中两个或两个以上的工作机构的先后顺序。 11. 直动式溢流阀与先导式溢流阀中,工作时易产生振动和噪声,且压力波动比较大的是直动式溢流阀。 12. 变量叶片泵是通过调整定子与转子之间的偏心距来达到调整其输出流量的目的的. 二、判断题（每小题2分，共20分） 1. 当液体静止时,单位面积上所受的法向力称为压力,在物理学中则被称为压强。 （∨） 2. 真空度=绝对压力-大气压力。 （×） 3. 连续性方程是质量守恒定律在液体力学中的一种表达方式，伯努力方程是能量守恒定律在液体力学中的一种表达方式。 （ ∨） 4. 液压系统中由于某种原因所引起的压力在瞬间急剧上升的现象称为液压冲击。 （∨） 5. 液压传动中，作用在活塞上的压力越大，活塞的运动速度就越快。 （×） 6. 顺序阀、调速阀、减压阀和节流阀均属于压力控制阀。 （×） 7. 液压系统压力的大小取决于液压泵的额定工作压力。 （×） 8. 齿轮泵CB-B20的额定压力为2.5MPa,额定流量为 20 L /min 。 （∨） 9. 齿轮泵多用于高压系统中，柱塞泵多用于中、低压系统中。 （∨ ） 10. 双作用式叶片泵转子每旋转一周，每相邻叶片间的密封容积就发生一次变化，实现一 次吸油和压油的过程。 （× ） 三、选择题(每小题2分，共20分)： 1. 液压系统的最大工作压力为10MPa ，安全阀的调定压力应为（ B ） A 、等于10MPa ； B 、小于10MPa ； C 、大于10MPa D 、不知道。 2． 在先导式减压阀工作时，先导阀的作用主要是( C )，而主阀的作用主要作用是( A )。 A 、 减压； B 、增压； C 、调压。 3、有两个调整压力分别为5 MPa 和10 MPa 的溢流阀串联在液压泵的出口，泵的出口压力为（ B ）；并联在液压泵的出口，泵的出口压力又为（ A ）。 A 、5 MPa ； B 、10 MPa ； C 、 15 MPa ； D 、20 MPa ； 4、液压系统的控制元件是（ A ）。 A 、 液压阀 B 、 液压泵 C 、 电动机 D 、 液压缸或液压马达 5、要实现工作台往复运动速度不一致，可采用（B ）。 A 、双杆活塞缸 B 、单杆活塞缸的差动连接 C 、伸缩式液压缸 D 、组合柱塞缸
液压传动与控制 1.液压传动得工作原理 以液体作为工作介质,并以其压力能进行能量传递得方式,即为液压传动。 2.液压传动得特征 ⑴力(或力矩)得传递就是按照帕斯卡原理(静压传递定律)进行得 ⑵速度或转速得传递按容积变化相等得原则进行。“液压传动”也称“容积式传动”。 3.液压传动装置得组成 ⑴动力元件即各种泵,其功能就是把机械能转化成压力能。 ⑵执行元件即液压缸(直线运动)与马达(旋转运动),其主要功能就是把液体压力能转化成机械能、 ⑶控制元件即各种控制阀,其主要作用就是通过对流体得压力、流量及流动方向得控制,来实现对执行元件得作用力、运动速度及运动方向等得控制;也用于实现过载保护、程序控制等。 ⑷辅助元件上述三个组成部分以外得其她元件,如管道、接头、油箱、过滤器等,它们对保证系统正常工作就是必不可少得。 ⑸工作介质就是用来传递能量得流体,即液压油、 4.液压油得物理性质 ⑴密度 ⑵可压缩性表示液体在温度不变得情况下,压力增加后体积会缩小、密度会增大得特性、 ⑶液体得膨胀性液体在压力不变得情况下,温度升高后其体积会增大、密度会减小得特性。 ⑷粘性液体受外力作用而流动或有流动趋势时,液体内分子间得内聚力要阻止液体分子得相对运动,由此产生一种内摩擦力。液体内部产生摩擦力或切应力得性质,称为液体得粘性。 ①动力粘度(绝对粘度)根据牛顿摩擦定理(见流体力学)而导出得粘度称为动力粘度,通常以μ表示、 ②运动粘度同一温度下动力粘度μ与密度ρ得比值为运动粘度,用ｖ表示。
③相对粘度(条件粘度) 粘压特性在一般情况下压力对粘度得影响比较小,在工程中当压力低于５Mpa时,粘度值得变化很小,可以不考虑。 粘温特性液压油粘度对温度得变化就是十分敏感得,当温度升高时,其分子之间得内聚力减小,粘度就随之降低。 5.液压泵得主要性能参数 ⑴压力 ①工作压力P液压泵实际工作时得输出压力称为工作压力。 ②额定压力Pｓ液压泵在正常工作条件下,按试验标准规定连续运转得最高压力称为液压泵得额定压力。 ③峰值压力Ｐｍaｘ在超过额定压力得条件下,根据试验标准规定,允许液压泵短暂运行得最高压力值,称为液压泵得峰值压力、 ⑵排量与流量 ①排量V液压泵每转一周,由其密封容积几何尺寸变化计算而得出得排出液体得体积称为液压泵得排量、 ②理论流量qt 在不考虑液压泵泄漏得情况下,在单位时间内所排出得液体体积得平均值称为理论流量。 ③实际流量q液压泵在某一具体工况下单位时间内所排出得液体体积称为实际流量。 ④额定流量qn 液压泵在正常工作条件下,按试验标准规定必须保证得流量,亦即在额定转速与额定压力下泵输出得流量称为额定流量、 ⑶功率与效率 ①液压泵得功率损失 容积损失液压泵流量上得损失 机械损失液压泵在转矩上得损失 ②液压泵得功率 输入功率Pi 作用在液压泵主轴上得机械功率 输出功率Po 液压泵在工作过程中得实际吸、压油口间得压差Δp与输出流量q得
习题 1.容积式液压泵共同的工作原理的特征是什么？ 容积式液压泵的工作原理和基本工作特点：容积式液压泵都是依靠密封容积的变化的原理来进行工作的。容积式液压泵具有以下基本特点：1.具有若干个密封且又可以周期性变化的空间。2.油箱内的油液的绝对压力必须恒等于或大于大气压力。3.容积式液压泵具有相应的配流机构 2.液压泵在液压系统中的工作压力决定于什么？ 液压系统的工作压力主要取决于负载。 3.什么叫液压泵的容积效率、机械效率、总效率？相互关系如何？ 液压泵的总效率是实际输出功率与输入功率之比，等于容积效率与机械效率的乘积。其中容积效率指的是实际输出流量与理论输出流量之比。 机械效率等于理论流量乘以前后压差，再除以输入功率。 速度取决于流量，压力取决于负载，负载增加，压力也相应增加了，压力增大，液压泵的内泄也就加剧，容积效率也就降低了。总效率是容积效率与机械效率的乘积，机械效率是不会随着负载的变化而变化，那么，总效率也就会睡负载的增加而降低。 4.什么是齿轮泵的困油现象？是怎样产生的？如何消除困油现象？ 因为为了保证运行平稳，所以齿轮泵的齿轮重合度大于一，也就是说当一对齿开始进入啮合时，另一对齿未能脱离啮合，这也就使得在两对齿之间形成了一个封闭区间，该区间既不与高压压油区相通，也不与低压区吸油区相通，当齿轮继续旋转，在高压区啮入的齿之间油压迅速增加，形成超高压，当该队齿转过中间点，这对齿之间空间增大，形成吸空现象，出现大量气穴，在增压时，使得齿轮啮合阻力激增，对浮动侧板上的滑动轴承形成很大压力，而在低压区形成气蚀和较大噪音。这种现象叫做困油现象 解决办法通常是在浮动侧板上开卸荷槽，卸荷槽开法是在高压啮合区开槽，使得啮入时形成的高压油流入压油区，也就是压油口，而低压区开槽使得啮出时形成的真空区与吸油口相通，这样就解决困油现象但是原理上内啮合齿轮泵没有这个问题 5. 外啮合齿轮泵工作压力低的根本原因是什么？ 6. 外啮合齿轮泵的内泄漏途径有哪些？如何减少端面泄漏？ 外啮合齿轮泵的泄漏方式：一、泵体内表面和齿顶径向间隙的泄漏。二、齿面啮合处间隙的泄漏。三、齿轮端面间隙的泄漏（泄漏量最大）。7. 单作用叶片泵与双作用叶片泵之间的区别。 主要区别如下：1、单作用叶片泵一般为变量泵（比如限压式变量叶片泵）； 2、双作用叶片泵只能做定量叶片泵使用； 3、关于叶片的倾角也有区别：“单前双后”。 双作用有两个吸油口，两个压油口，转子转动一周，吸、压油两次，定子与转子同心安装，定子为椭圆形，不可变量，压力脉动小，无径向作用力。单作用只有一个吸油口，一个压油口，转子转动一周，吸、压油一次，定子与转子偏心安装，定子为圆形，可变量，偏心距大小决定变量的大小，压力脉动比双作用的大，存在径向作用力。 8. 液压传动的概念。 答：（1）液压传动是以液体为工作介质，利用液体的压力能来实现运动和力
测试题(液压传动) 姓名:得分: 一、填空题(每空2分,共30分) 1.液压系统中的压力取决于(),执行元件的运动速度取决于()。 2.液压传动装置由()、()、()和()四部分组成,其中()和()为能量转换装置。 3.仅允许油液按一个方向流动而反方向截止的液压元件称为()。 4.溢流阀为()压力控制,阀口常(),先导阀弹簧腔的泄漏油与阀的出口相通。定值减压阀为()压力控制,阀口常(),先导阀弹簧腔的泄漏油必须单独引回油箱。 5.为了便于检修,蓄能器与管路之间应安装(),为了防止液压泵停车或泄载时蓄能器内的压力油倒流,蓄能器与液压泵之间应安装()。 二、选择题(每题2分,共10分) 1.将发动机输入的机械能转换为液体的压力能的液压元件是()。 A.液压泵 B.液压马达 C.液压缸 D.控制阀 2.溢流阀一般是安装在()的出口处,起稳压、安全等作用。 A.液压缸
B.液压泵 C.换向阀 D.油箱。 3.液压泵的实际流量是()。 A.泵的理论流量和损失流量之和 B.由排量和转速算出的流量 C.泵的理论流量和损失流量的差值 D.实际到达执行机构的流量 4.泵常用的压力中,()是随外负载变化而变化的。 A.泵的输出压力 B.泵的最高压力 C.泵的额定压力 5.流量控制阀使用来控制液压系统工作的流量,从而控制执行元件的()。 A.运动方向 B.运动速度 C.压力大小 三、判断题(共20分)
1.液压缸活塞运动速度只取决于输入流量的大小,与压力无关。() 2.流量可改变的液压泵称为变量泵。() 3.定量泵是指输出流量不随泵的输出压力改变的泵。() 4.当液压泵的进、出口压力差为零时,泵输出的流量即为理论流量。() 5.滑阀为间隙密封,锥阀为线密封,后者不仅密封性能好而且开启时无死区。() 6.节流阀和调速阀都是用来调节流量及稳定流量的流量控制阀。() 7.单向阀可以用来作背压阀。() 8.同一规格的电磁换向阀机能不同,可靠换向的最大压力和最大流量不同。() 9.因电磁吸力有限,对液动力较大的大流量换向阀则应选用液动换向阀或电液 换向阀。() 10.因液控单向阀关闭时密封性能好,故常用在保压回路和锁紧回路中。() 四、问答题(共40分) 1、说明液压泵工作的必要条件?(15分) 2、在实际的维护检修工作中,应该注意些什么?(25分) 一、1.(负载)(流量) 2.(动力元件)、(执行元件)、(控制元件)(辅助元 件)(动力元件)(执行元件)3.(单向阀)4.(进口)(闭)(出口)(开)5.(截止阀)(单向阀) 二、(A)(B)(C)(A)(B)
《 液压及气压传动 》期末考试题 B 第 1 页 共 8 页 南宁职业技术学院 年至 年 学期 专业《 液压及气压传动 》期末考试题 B 命题教师 教研室主任初审 系主任复审 教务处审查
一、填空题（每空1分，共20分） 1．液压传动是以（）能来传递和转换能量的。 2．气动换向阀包扩( )控制换向阀、( )控制换向阀、( )控制换向阀、( )控制换向阀和( )控制换向阀等五种方式。 3．液体在管中流动时，存在（）和（）两种流动状态。液体的流动状态可用（）来判定。 4．液压系统中的压力,即常说的表压力，指的是（）压力。5．液体流动时的压力损失可以分为两大类，即（）压力损失和( )压力损失。 6．在液流中，由于压力降低到有气泡形成的现象统称为（）现象。7．双作用叶片泵一般为( )量泵；单作用叶片泵一般为( )量泵。 8．气动顺序阀与气动溢流阀类似，不同之处在于（）开启后将压缩空气排入大气之中，而（）打开后将压缩空气输入气动元件中去工作。 9、三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同 的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的（）。 10．压力阀的共同特点是利用（）和（）相平衡的原理来进行工作的。 二、选择题（每个空格1分，共10分） 1．流量连续性方程是（）在流体力学中的表达形式，而伯努利方程是（）在流体力学中的表达形式。 A、能量守恒定律； B、动量定理； C、质量守恒定律； D、其他； 2．液压系统的最大工作压力为10MPa，安全阀的调定压力应为（） A、等于10MPa； B、小于10MPa； C、大于10MPa
液压传动与控制复习资料 一、填空题 1、由于流体具有粘性，液流在管道中流动需要损耗一部分能量，它由局部压力损失和沿程压力损失两部分组成。 2、液流流经薄壁小孔的流量与小孔通流面积A0的一次方成正比，与小孔前后的压差Δp 的1/2次方成正比。通过薄壁小孔的流量对工作价质温度的变化不敏感，因此薄壁小孔常用作用调节流阀。 3、为了消除齿轮泵的困油现象，通常在两侧盖板上开卸荷槽，使闭死容积由大变小时与压油腔相通，闭列容积由小变大时与吸油腔相通。 1、什么是差动连接？ 答：单出杆液压缸的左右腔同时接通压力油时，称为差动液压缸。差动液压缸左、右腔压力相等，但左、右腔有效面积不相等，因此，无杆腔的总作用力较大，活塞向有杆腔一端运动。有杆腔排出的油液与泵供给的油液汇合后进入液压缸的无杆腔，这种情况下活塞杆的运动速度较快。 2、如果与液压泵吸油口相通的油箱是完全封闭的，不与大气相通，液压泵能否正常工作？ 答：不能正常工作,目前在液压系统中使用的能源装置都是容积式液压泵,而容积式液压泵能够吸油的外部条件是:油箱液体的绝对压力必须恒等于或大于大气压力.容积式泵就是当泵内缸体容积变大时内部压力小于大气压,(形成真空)吸油,相反排油. 四、改错题 1、双泵供快速回路
改正为 2、出口节流调速回路 改正为 五、计算题 1、泵的额定流量为100L/min ，额定压力为2.5MPa ，当转速为1450r/min 时，机械效率为=0.9,由实验测得，当泵的出口压力为零时，流量为106L/min ，压力为2.5Mpa 时，流量为100.7L/min ， 求： 1）泵的容积效率； 2）如泵的转速下降到500r/min ，在额定压力下工作时，估算泵的流量为多少？ 解：1）泵的容积效率为： 2.50100.70.95106f v f q q η=== == D ＝25L/min ，2两式联立求解 211211F p A A F A ＝F 液压缸活塞的运动速度
一、填空题（每空2分，共40分） 1．液压传动中，压力决于___负载__________，速度决定于_____流量________。 2．液压传动中，_ 实际输出流量____和____泵的出口压力__相乘是液压功率 3．我国生产的机械油和液压油采用_40o C时的运动粘度(mm2/s)为其标号。 4．管路系统总的压力损失等于_沿程压力损失_及__局部压力损失__之和。 5．方向控制阀的操纵方式有如下五种形式___手动式_、__机动式___、__电磁式____、_液动式、____电液式_。 6．溢流阀、减压阀、顺序阀都有____直动式______和____先导式_______两种不同的结构形式 7．进油路节流调速回路的功率损失由______溢流损失_________和______节流损失____两部分组成。 二、单选题（每小题2分，共20分） 1．压力对粘度的影响是（ B ） A 没有影响 B 影响不大 C 压力升高，粘度降低 D 压力升高，粘度显着升高 2．目前，90%以上的液压系统采用（ B ） A 合成型液压液 B 石油型液压油 C 乳化型液压液 D 磷酸脂液
3．一支密闭的玻璃管中存在着真空度，下面那个说法是正确的（ B ）A 管内的绝对压力比大气压力大B管内的绝对压力比大气压力小 C 管内的相对压力为正值D管内的相压力等于零 4．如果液体流动是连续的，那么在液体通过任一截面时，以下说法正确的是（ C ）A 没有空隙 B 没有泄漏C 流量是相等的 D 上述说法都是正确的 5．在同一管道中，分别用Re紊流、Re临界、Re层流表示紊流、临界、层流时的雷诺数，那么三者的关系是 （ C ） A Re紊流< Re临界 液压传动与控制 液压传动与控制 1.液压传动的工作原理 以液体作为工作介质，并以其压力能进行能量传递的方式，即为液压传动。 2.液压传动的特征 ⑴力（或力矩）的传递是按照帕斯卡原理（静压传递定律）进行的 ⑵速度或转速的传递按容积变化相等的原则进行。“液压传动”也称“容积式传动”。 3.液压传动装置的组成 ⑴动力元件即各种泵，其功能是把机械能转化成压力能。 ⑵执行元件即液压缸（直线运动）和马达（旋转运动），其主要功能是把液体压力能转化成机械能。 ⑶控制元件即各种控制阀，其主要作用是通过对流体的压力、流量及流动方向的控制，来实现对执行元件的作用力、运动速度及运动方向等的控制；也用于实现过载保护、程序控制等。 ⑷辅助元件上述三个组成部分以外的其他元件，如管道、接头、油箱、过滤器等，它们对保证系统正常工作是必不可少的。 ⑸工作介质是用来传递能量的流体，即液压油。 4.液压油的物理性质 ⑴密度 ⑵可压缩性表示液体在温度不变的情况下，压力增加后体积会缩小、密度会增大的特性。 ⑶液体的膨胀性液体在压力不变的情况下，温度升高后其体积会增大、密度会减小的特性。 ⑷粘性液体受外力作用而流动或有流动趋势时，液体内分子间的内聚力要阻止液体分子的相对运动，由此产生一种内摩擦力。液体内部产生摩擦力或切应力的性质，称为液体的粘性。 ①动力粘度（绝对粘度）根据牛顿摩擦定理（见流体力学）而导出的粘度称为动力粘度，通常以μ表示。 ②运动粘度同一温度下动力粘度μ与密度ρ的比值为运动粘度，用v表示。 ③相对粘度（条件粘度） 粘压特性在一般情况下压力对粘度的影响比较小，在工程中当压力低于5Mpa时，粘度值的变化很小，可以不考虑。 粘温特性液压油粘度对温度的变化是十分敏感的，当温度升高时，其分子之间的内聚力减小，粘度就随之降低。 5.液压泵的主要性能参数 ⑴压力 ①工作压力P 液压泵实际工作时的输出压力称为工作压力。 ②额定压力Ps 液压泵在正常工作条件下，按试验标准规定连续运转的最高压力称为液压泵的额定压力。 ③峰值压力Pmax 在超过额定压力的条件下，根据试验标准规定，允许液压泵短暂运行的最高压力值，称为液压泵的峰值压力。 ⑵排量和流量 一、填空题(每空2分，共4０分) 1.液压传动中,压力决于＿负载_,速度决定于流量。 ２。液压传动中，_ 实际输出流量_＿__与＿___泵得出口压力_＿相乘就是液压功率 3。我国生产得机械油与液压油采用_40ｏC时得运动粘度(mm2/s)为其标号。 4。管路系统总得压力损失等于_沿程压力损失＿及__局部压力损失＿＿之与. ５．方向控制阀得操纵方式有如下五种形式_＿_手动式_、＿_机动式＿__、__电磁式_＿__、_液动式、＿___电 液动式＿. 6。溢流阀、减压阀、顺序阀都有____直动式______与_＿__先导式__＿___＿两种不同得结构形式 ７．进油路节流调速回路得功率损失由__＿_＿_溢流损失___＿__＿__与_＿＿___节流损失＿_＿_两部分组成. 二、单选题(每小题2分，共20分) 1.压力对粘度得影响就是（Ｂ) A 没有影响 B 影响不大 C 压力升高,粘度降低 D 压力升高,粘度显著升 高 ２.目前,９0%以上得液压系统采用（) A 合成型液压液Ｂ石油型液压油 C 乳化型液压液D磷酸脂液 3。一支密闭得玻璃管中存在着真空度，下面那个说法就是正确得( ) A 管内得绝对压力比大气压力大B管内得绝对压力比大气压力小 C 管内得相对压力为正值D管内得相对压力等于零 ４。如果液体流动就是连续得，那么在液体通过任一截面时，以下说法正确得就是( C ） A 没有空隙 B 没有泄漏 C 流量就是相等得 D 上述说法都就是正确得 5。在同一管道中,分别用Ｒe紊流、Re临界、Re层流表示紊流、临界、层流时得雷诺数,那么三者得关系就是 ( C ) ＡRe紊流< Rｅ临界＜Re层流B Ｒe紊流= Re临界＝Re层流 ＣＲｅ紊流〉Ｒe临界〉Re层流ＤRｅ临界 学年 学期 液压传动试题三 （满分80分） 题号 一 二 三 四 五 六 七 八 总分 分数 一、 填空（15分） 1． 液压传动利用液体的________来传递能量；而液力传动利用液体的_______来传 递能量。 2． 对液压油来说，压力增大，粘度_________；温度升高，粘度_________。 3． 32号液压油是指这种油在40℃时的______粘度平均值为32mm 2/s 。 4． 液压油的粘度有 、 和 三种。 5． 齿轮泵按照啮合形式可分为_________式和_________式两种。 6． 液压泵按结构的不同可分为 式、 式和 式三种；按单位时 间内输出油液体积能否调节可分为 式和 两种。 7． 流量控制阀中的调速阀是由 阀和 阀 联而成。 8． 理想液体是没有__________和不可__________的假想液体。 9． 液压阀按用途分为______控制阀、_____控制阀和______控制阀。 10． 液压缸按结构特点可分为______式、______式和______式三大类。 11． 柱塞泵按柱塞排列方向不同分为__________和___________两类。 12． 绝对压力是以_______为基准进行度量，相对压力是以______为基准进行度量 的。 二、 简要回答下列问题（15分） 1．液压传动系统由哪几部分组成？（2分） 班 号 姓 名 学 号 注 意行为规范，遵守考试纪律 2．写出实际液体的伯努利方程，并说明公式中各项的物理意义。（4分）3．解释层流、紊流，并说明用什么来判别（4分） 4．简述溢流阀在液压系统中的应用。（5分） 三、绘制下列各曲线图（15分） 1．液压泵的压力－理论流量、实际流量、容积效率和总效率特性曲线。（5分）2．直动式和先导式溢流阀压力－流量特性曲线（3分） 一、填空题（每空 1 分，共20分） 1. 液压传动是以（压力）能来传递和转换能量的。 2. 、液压传动装置由（动力元件）、（执行元件）、（控制元件）、 （辅助元件）和（工作介质）五部分组成，其中（动力元件）和（执行元件）为能量转换装置。 3. 液体在管中流动时，存在（层流）和（紊流）两种流动状态。液体的流动 状态可用（临界雷诺数）来判定。 4. 液压系统中的压力,即常说的表压力，指的是（相对）压力。 5. 在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突 然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为（液压冲击）。 6. 单作用叶片泵转子每转一周，完成吸、排油各（1 ）次，同一转速的情况 下，改变它的（偏心距）可以改变其排量。 7. 三位换向阀处于中间位置时，其油口P、A、B、T 间的通路有各种不同的联 结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的（中位机能）。 8. 压力阀的共同特点是利用（液体压力）和（弹簧力） 相平衡的原理来进行工作的。 9. 顺序阀是利用油路中压力的变化控制阀口（启闭），以实现执行 元件顺序动作的液压元件。 二、选择题（请在所选择正确答案的序号前面划"或将正确答案的序号填入问题的 空格内）（每选择一个正确答案1分，共10 分） 1．流量连续性方程是（C ）在流体力学中的表达形式，而伯努利方程是（A ）在流体力学中的表达形式。 A 能量守恒定律； B 动量定理； C 质量守恒定律； D 其他； 2. 液压系统的最大工作压力为10MPa安全阀的调定压力应为（C ） A）等于10MPa；B）小于10MPa；C）大于10MPa 3. （A ）叶片泵运转时，存在不平衡的径向力；（B ）叶片 泵运转时，不平衡径向力相抵消，受力情况较好。 A单作用；B、双作用 4. 一水平放置的双杆液压缸，采用三位四通电磁换向阀，要求阀处于中位 一、填空题（每空1分，共20分） 5．液体流动时的压力损失可以分为两大类，即（沿程）压力损失和( 局部)压力损失。 6．在液流中，由于压力降低到有气泡形成的现象统称为（空穴）现象。 7．双作用叶片泵一般为( 定量泵）；单作用叶片泵一般为( 变量泵）。 9、三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种 不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的（中位机能）。 10．压力阀的共同特点是利用（液体压力）和（弹簧力）相平衡的原理来进行工作的。 液压传动是以（压力）能来传递和转换能量的。 1、液压传动装置由（动力元件）、（执行元件）、（控制元件）、和（辅助元件）四部分 组成，其中（动力元件）和（执行元件）为能量转换装置。 2、液体在管中流动时，存在（层流）和（紊流）两种流动状态。液体的流动状态可用（临界 雷诺数）来判定。 3、液压系统中的压力,即常说的表压力，指的是（相对压力）。 4、在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力 峰值，同时发生急剧的压力升降交替的阻尼波动过程称为（液压冲击）。 5、单作用叶片泵转子每转一周，完成吸、排油各（1 ）次，同一转速的情况下，改变它的（偏心距） 可以改变其排量。 6、三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种 不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的（中位机能）。 7、压力阀的共同特点是利用（液体压力）和（弹簧力）相平衡的原理来进行工作的。 8、顺序阀是利用油路中压力的变化控制阀口（启闭），以实现执行元件顺序动作的液压元件。 二、选择题（请在所选择正确答案的序号前面划√或将正确答案的序号填入问题的空格内）（每选择 一个正确答案1分，共10分） 1．流量连续性方程是（C ）在流体力学中的表达形式，而伯努利方程是（A ）在流体力学中的表达形式。 A能量守恒定律；B动量定理；C质量守恒定律； D 其他； 2．液压系统的最大工作压力为10MPa，安全阀的调定压力应为（C ） A)等于10MPa；B)小于10MPa；C)大于10MPa 3．（ A ）叶片泵运转时，存在不平衡的径向力；（ B ）叶片泵运转时，不平衡径向力相抵消，受力情况较好。 A 单作用；B、双作用 4. 一水平放置的双杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，液压缸 浮动，其中位机能应选用（ D ）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（ B ）。 A. O型 B. M型 C 、Y型 D. H型 5．（减压阀）在常态时，阀口是常开的，进、出油口相通；（ A ）、（ C ）在常态状态时，阀口是常闭的，进、出油口不通。 A) 溢流阀；B)减压阀；C)顺序阀 6、有两个调整压力分别为5 MPa和10 MPa的溢流阀串联在液压泵的出口，泵的出口压力为 （ C ）；并联在液压泵的出口，泵的出口压力又为（ A ）。 A、5 MPa； B、10 MPa； C、15 MPa； D、20 MPa； 7．在先导式减压阀工作时，先导阀的作用主要是( C )，而主阀的作用主要作用是( A )。 A、减压； B、增压； C、调压。 三、图形符号识别题（10分） 3 2 1 4 一、液压传动试题（一）一、判断题 1．真空度的最大值不会超过一个大气压。（ ）2．流经薄壁小孔的流量与液体的密度和黏度有关。（ ） 3．液压缸差动连接可以提高活塞的运动速度，并可以得到很大的输出推力。（ ）4．液压泵的理论流量与其结构尺寸，转速有关，与工作压力无关。（ ）5．单向阀、溢流阀、节流阀都可以当背压阀使用。（ ）6．采用调速阀的回油路节流调速回路，只有节流损失，没有溢流损失。（ ）7．采用节流阀的进油路节流调速回路，其速度刚度与节流阀流通面积a 及负载FL 的大小有关，而与油泵出口压力pp 无关。（ ）8．湿空气是干空气和水蒸气的混合气体。（ ） 9．等温过程中，因气体与外界无热量交换，故气体的内能保持不变。（ ）10．气动缸的无负载工作特性要求气动缸空载时在限定压力下平稳运行无爬行现象。（ ） 二、填空题 1．液压执行元件的运动速度取决于___________，液压系统的压力大小取决于___________，这是液压系统的工作特性。 2．液体流动中的压力损失可分为_________压力损失和_________压力损失两种。 3．液压泵的容积效率是该泵___________流量与___________流量的比值。 4．液压马达把 转换成 ，输出的主要参数是 和 。 5．直动式溢流阀是利用阀芯上端的___________直接与下端面的___________相平衡来控制溢流压力的，通常直动式溢流阀只用于___________系统。 6．在减压回路中可使用___________来防止主油路压力低于支路时油液倒流。7．旁路节流调速回路只有节流功率损失，而无_______功率损失。9．绝对湿度是指单位体积（m3）的湿空气所含有水蒸气的 。 8．在气体的各种状态变化中， 过程气体对外不作功，而 过程气体与外界无热量交换。 10．为保证气动系统正常工作，需要在压缩机出口处安装 以析出水蒸气，并在储气罐出口处安装 ，进一步清除空气中的水分。 三、选择题 1．液压泵或液压马达的排量决定于（ ）。A ．流量变化； B.压力变化； C. 转速变化； D.结构尺寸。 2．若某三位换向阀的阀心在中间位置时，压力油与油缸两腔连通、回油封闭，则此阀的滑阀机能为 。 A ．P 型 B. Y 型 C ．K 型 D. C 型 3．与节流阀相比较，调速阀的显著特点是 。A ．调节范围大B.结构简单，成本低C ．流量稳定性好D.最小压差的限制较小 4. 有湿空气的压力为0.106MPa ，干空气分压为0.082MPa ，若同温度下饱和水蒸气分压为0.062MPa ，则此湿空气的相对湿度为（ ）。 A ．22.6% B. 38.7% C. 58.5% D. 7 5.6% 四、画图分析题 1．图示为双泵供油的油源，请回答下列问题 （1）写出1、2、3、4元件的名称，其中1和2按流量、压力区分；（2）简述该油源的工作原理。 2．画出直动型溢流阀和直动型减压阀的图形符号，并比较二者的区别。 五、计算题 1．某液压泵的额定压力pP=2.5MPa ，当转速n ＝1450r/min 时，输出流量QP=100.7L/min ，当液压泵出口压力为0时，流量为106L/min ； 液压泵的机械效率m η=0.9。试求： （1）泵的容积效率；（2）转速为n′＝500r/min 时，额定压力下泵的流量；（3）两种转速下液压泵的驱动功率。 2．液压泵输出流量Qp=10L/min 液压缸无杆腔面积A1=50cm2，有杆腔面积A2=25cm2。溢流阀调定压力pY=2.4MPa ，负载F=10000N 。节流阀按薄壁孔，流量系数Cd=0.62，油液密度ρ=900kg/m3，节流阀开口面积A T=0.01cm2，试求： （1）液压泵的工作压力；（2）活塞的运动速度；（3）溢流损失和回路效率。 3．如图所示，液压泵从油箱吸油，吸管直径d=60mm ，流量是Q=150L/min ，液压泵入口处的真空度为0.02MPa ，油液的运动粘度 2 6/1030s m -?=ν，密度3 900/kg m ρ=，弯头处的局部阻力系数1 0.2ξ=，滤网处局部阻力系数20.5ξ=，不计沿程损失，求泵的吸油高度。 《液压传动》试卷 一、判断题（1×20） （） 1、在低温条件或高温条件下，采用液压传动有较大的困难。（） 2、油液中渗入空气，会产生噪声，容易引起震动和爬行。（） 3、液压系统中，油液既是工作介质，又是润滑剂。 （） 4、液压传动系统中的液阻的存在，必然引起能量损失。（）7、（）是用来控制油液流向的。 A单向阀B油箱C接头D过滤器（） 8、液压系统中将液压能转换为机械能的元件是（）。 A单向阀B油箱C接头D液压缸（） 9、在静止油液中（）。 （） 5、实际液压传动系统中液阻增大，压力损失增大。 （） 6、驱动液压泵的电动机的功率要比液压泵输出的功率大。（） 7、液压系统有多个执行元件并联时，系统的压力由工作压力最小的执行元件决定。 （） 8、液压系统中，油液的流动是由于密闭容积的变化引起的。 （） 9、减少液压系统管路截面积突变能减少压力损失。 （） 10、容积式液压泵是依靠密封容积的变化来实现吸油和压油的。 （） 11、一般情况下齿轮泵多用于高压液压系统中。 （） 12、在机械设备中，一般采用容积式液压泵。 （） 13、齿轮泵、叶片泵、柱塞泵的工作原理完全不同。 （） 14、双活塞杆液压缸也可以实现差动连接。 （） 15、调速阀是流量控制阀。 （） 16、柱塞式液压缸是双作用的 （） 17、减压阀主要用于降低系统某一支路的油液压力，它能使阀的出口压力基本不变。 （） 18、直动式电磁换向阀是利用电磁力直接推动阀芯换向。 （） 19、调速阀与节流阀的调速性能一样 （） 20、液压系统的压力取决于油泵的工作质量。 二、选择题（1×50） （） 1、液压系统中液压泵属（）。 Ａ、动力部分Ｂ、执行部分Ｃ、控制部分Ｄ、辅助部分 （） 2、油液在温度升高时，黏度一般（）。 A变小B变大C不变D不能确定 （） 3、在选择液压油时，主要考虑的是液压油的（）。 A温度B密度C储热能力D黏度 （） 4、液压系统中液压缸属（）。 Ａ、动力部分Ｂ、执行部分Ｃ、控制部分Ｄ、辅助部分 解： KW P P KW qp P S L n V q v p 78.119 .06 .10/6.101006.1/06.160/95.01450102.463====?===???==-ηη泵电泵该泵所需电动机的功率泵的输出功率 解：油路无负载时： (1) 快速运动时A 点压力等于B 点压力，AB 点压力为零，减压阀阀芯处于开度最大的位置。 (2)工件夹紧后，A 点压力为5MPa ，B 点压力为2.5MPa ，减压阀阀芯处于开度为零。 油路有负载时： (1)快速运动时，A 点压力随主油路负载而变化，B 点压力为零，减压阀阀芯处于开度最大的位置。 (2)工件夹紧后，A 点压力为5MPa ，B 点压力为2.5MPa ，减压阀阀芯处于开度为零。 解： 073 .095 .01450100 )295.0106 7 .100)105.2=?= = =====v p f f v n q ：V q q ：ηη额泵的额定排量为泵的容积效率为 min /67.3495.0500073.0min /500L n V q ，，r v p =??==η泵的流量在额定压力下时当泵的转速下降到 v m qp P P ηηη==/)3泵电 KW ，P r n KW ，P r n 69.195 .09.060/5.267.34min /50091.495 .09.060 /5.27.100min /1450=??===??= =电 电时当时当 断电时，P 1工作，所以泵的工作压力为5MPa ； 通电时，P 1、P 2、P 3并联，三个阀最小的阀决于泵的工作压力，即为2MPa 6、图示系统能实现“快进→1工进→2工进→快退→停止”的工作循环。试画出电磁铁动作顺序表． 7、图所示系统能实现“快进→工进→快退→原位停止泵卸荷”的工作循环。试画出电磁铁动作顺序表。 液压传动与控制 1.液压传动的工作原理 以液体作为工作介质，并以其压力能进行能量传递的方式，即为液压传动。 2.液压传动的特征 ⑴力（或力矩）的传递是按照帕斯卡原理（静压传递定律）进行的 ⑵速度或转速的传递按容积变化相等的原则进行。“液压传动”也称“容积式传动”。 3.液压传动装置的组成 ⑴动力元件即各种泵，其功能是把机械能转化成压力能。 ⑵执行元件即液压缸（直线运动）和马达（旋转运动），其主要功能是把液体压力能转化成机械能。 ⑶控制元件即各种控制阀，其主要作用是通过对流体的压力、流量及流动方向的控制，来实现对执行元件的作用力、运动速度及运动方向等的控制；也用于实现过载保护、程序控制等。 ⑷辅助元件上述三个组成部分以外的其他元件，如管道、接头、油箱、过滤器等，它们对保证系统正常工作是必不可少的。 ⑸工作介质是用来传递能量的流体，即液压油。 4.液压油的物理性质 ⑴密度 ⑵可压缩性表示液体在温度不变的情况下，压力增加后体积会缩小、密度会增大的特性。 ⑶液体的膨胀性液体在压力不变的情况下，温度升高后其体积会增大、密度会减小的特性。 ⑷粘性液体受外力作用而流动或有流动趋势时，液体内分子间的内聚力要阻止液体分子的相对运动，由此产生一种内摩擦力。液体内部产生摩擦力或切应力的性质，称为液体的粘性。 ①动力粘度（绝对粘度）根据牛顿摩擦定理（见流体力学）而导出的粘度称为动力粘度，通常以μ表示。 ②运动粘度同一温度下动力粘度μ与密度ρ的比值为运动粘度，用v表示。 ③相对粘度（条件粘度） 粘压特性在一般情况下压力对粘度的影响比较小，在工程中当压力低于5Mpa时，粘度值的变化很小，可以不考虑。 粘温特性液压油粘度对温度的变化是十分敏感的，当温度升高时，其分子之间的内聚力减小，粘度就随之降低。 5.液压泵的主要性能参数 ⑴压力 ①工作压力P 液压泵实际工作时的输出压力称为工作压力。 ②额定压力Ps 液压泵在正常工作条件下，按试验标准规定连续运转的最高压力称为液压泵的额定压力。 ③峰值压力Pmax 在超过额定压力的条件下，根据试验标准规定，允许液压泵短暂运行的最高压力值，称为液压泵的峰值压力。液压传动与控制讲课教案
