授课主要内容或板书设计
2、液压传动原理
工作介质密封容积传递运动油液
油液内部的压力传递动
课堂教学安排
教学主要教学内容及步骤
详讲下图
实现机械能→液压能→机械能的能量转换
3、液压传动的特点
优：①能够方便地实现无级调速，调速范围大。
②易于获得很大的力或力矩，因此承载能力大。
③与机械传动和电气传动相比，在相同功率情况
较小，重量较轻，因而动作灵敏，惯性小。
④传动平稳，吸振能力强，便于实现频繁换向和过
课堂教学安排
液压传动 1、何谓液压传动？其基本工作原理是怎样的? 答：（1）液压传动是以液体为工作介质，利用液体的压力能来实现运动和力的传递的一种传动方式。（2）液压传动的基本原理为帕斯卡原理，在密闭的容器内液体依靠密封容积的变化传递运动，依靠液体的静压力传递动力。 2、什么是压力？压力有哪几种表示方法？液压系统的工作压力与外界负载有什么关系？答：（1）液体单位面积上所受的法向力称为压力。（2）压力有两种表示方法：绝对压力和相对压力。以绝对真空作为基准进行度量的压力，称为绝对压力；以当地大气压力为基准进行度量的压力，称为相对压力。（3）液压系统的工作压力由负载决定。 3、什么叫真空度？ 答：如果液体中某点处的绝对压力小于大气压力，这时该点的绝对压力比大气压小的那部分压力值，称为真空度。真空度=大气压力－绝对压力 4、理想液体伯努力方程的物理意义是什么？ 答：理想液体伯努力方程的物理意义是：管道中作恒定流动的理想液体具有压力能、位能和动能，他们之间可以相互转换，但在任意截面处其总和不变，即能量守恒。 5、液压系统中产生沿程压力损失的局部压力损失的原因是什么？ 答：沿程压力损失是液体在等径直管中流动时因黏性摩擦而产生的压力损失；局部压力损失由于管道截面突然变化、液流方向改变或其他形式的液流阻力而引起的压力损失。 6、流体有哪两种状态？如何判别这两种状态？不同流态的物理本质是什么？ 答：（1）流体有层流和紊流两种状态。（2）判别流体是层流还是紊流须用雷诺数来判断。雷诺数Re=(v*d)/ν，当内诺数小于临界雷诺数时，液流为层流；当内诺数大于临界雷诺数时，液流为紊流。（3）层流时，黏性力起主导作用，惯性力与黏性力相比不大，液体流速较低，液体质点主要受黏性力制约，不能随意运动；紊流时。惯性力起主导作用，液体流速较高，黏性力的制约作用减弱。 7、液压油黏性的物理意义是什么？ 答：液压油黏性的物理意义是：液体在流动时抵抗变形能力的一种度量。 8、液压传动系统主要有那几部分组成？ 答：动力元件、执行元件、控制调节元件、辅助元件、传动介质——液压油。
习题 1.容积式液压泵共同的工作原理的特征是什么？ 容积式液压泵的工作原理和基本工作特点：容积式液压泵都是依靠密封容积的变化的原理来进行工作的。容积式液压泵具有以下基本特点：1.具有若干个密封且又可以周期性变化的空间。2.油箱内的油液的绝对压力必须恒等于或大于大气压力。3.容积式液压泵具有相应的配流机构 2.液压泵在液压系统中的工作压力决定于什么？ 液压系统的工作压力主要取决于负载。 3.什么叫液压泵的容积效率、机械效率、总效率？相互关系如何？ 液压泵的总效率是实际输出功率与输入功率之比，等于容积效率与机械效率的乘积。其中容积效率指的是实际输出流量与理论输出流量之比。 机械效率等于理论流量乘以前后压差，再除以输入功率。 速度取决于流量，压力取决于负载，负载增加，压力也相应增加了，压力增大，液压泵的内泄也就加剧，容积效率也就降低了。总效率是容积效率与机械效率的乘积，机械效率是不会随着负载的变化而变化，那么，总效率也就会睡负载的增加而降低。 4.什么是齿轮泵的困油现象？是怎样产生的？如何消除困油现象？ 因为为了保证运行平稳，所以齿轮泵的齿轮重合度大于一，也就是说当一对齿开始进入啮合时，另一对齿未能脱离啮合，这也就使得在两对齿之间形成了一个封闭区间，该区间既不与高压压油区相通，也不与低压区吸油区相通，当齿轮继续旋转，在高压区啮入的齿之间油压迅速增加，形成超高压，当该队齿转过中间点，这对齿之间空间增大，形成吸空现象，出现大量气穴，在增压时，使得齿轮啮合阻力激增，对浮动侧板上的滑动轴承形成很大压力，而在低压区形成气蚀和较大噪音。这种现象叫做困油现象 解决办法通常是在浮动侧板上开卸荷槽，卸荷槽开法是在高压啮合区开槽，使得啮入时形成的高压油流入压油区，也就是压油口，而低压区开槽使得啮出时形成的真空区与吸油口相通，这样就解决困油现象但是原理上内啮合齿轮泵没有这个问题 5. 外啮合齿轮泵工作压力低的根本原因是什么？ 6. 外啮合齿轮泵的内泄漏途径有哪些？如何减少端面泄漏？ 外啮合齿轮泵的泄漏方式：一、泵体内表面和齿顶径向间隙的泄漏。二、齿面啮合处间隙的泄漏。三、齿轮端面间隙的泄漏（泄漏量最大）。7. 单作用叶片泵与双作用叶片泵之间的区别。 主要区别如下：1、单作用叶片泵一般为变量泵（比如限压式变量叶片泵）； 2、双作用叶片泵只能做定量叶片泵使用； 3、关于叶片的倾角也有区别：“单前双后”。 双作用有两个吸油口，两个压油口，转子转动一周，吸、压油两次，定子与转子同心安装，定子为椭圆形，不可变量，压力脉动小，无径向作用力。单作用只有一个吸油口，一个压油口，转子转动一周，吸、压油一次，定子与转子偏心安装，定子为圆形，可变量，偏心距大小决定变量的大小，压力脉动比双作用的大，存在径向作用力。 8. 液压传动的概念。 答：（1）液压传动是以液体为工作介质，利用液体的压力能来实现运动和力
液压传动技术发展现状与前景展望 摘要：对液压传动技术及其优缺点进行描述；将其发展现状、工业应用情况作了一个简要的总结归纳；并根据其自身的特点对其发展趋势在液压现场总线技术、自动化控制软件技术、纯水液压传动、电液集成块等四方面做了合理的展望。关键词：液压传动；工业应用；发展趋势 1 液压传动的定义及其地位 液压传动是以流体(液压油液)为工作介质进行能量传递和控制的一种传动形式。它们通过各种元件组成不同功能的基本回路，再由若干基本回路有机地组合成具有一定控制功能的传动系统[1]。液压传动，是机械设备中发展速度最快的技术之一，特别是近年来，随着机电一体化技术的发展，与微电子、计算机技术相结合，液压传动进入了一个新的发展阶段[2]。 2 液压传动的发展简史 液压传动是根据17 世纪帕斯卡提出的液体静压力传动原理而发展起来的一门新兴技术，1795 年英国约瑟夫?布拉曼(Joseph Braman,1749-1814)，在伦敦用水作为工作介质，以水压机的形式将其应用于工业上，诞生了世界上第一台水压机。1905 年将工作介质水改为油，又进一步得到改善。第一次世界大战(1914-1918)后液压传动广泛应用，特别是1920 年以后，发展更为迅速。1925 液压元件大约在19 世纪末20 世纪初的20 年间，才开始进入正规的工业生产阶段[2]。年维克斯(F.Vikers)发明了压力平衡式叶片泵,为近代液压元件工业或液压传动的逐步建立奠定了基础。20 世纪初康斯坦丁?尼斯克(G?Constantimsco)对能量波动传递所进行的理论及实际研究;1910 年对液力传动(液力联轴节、液力变矩器等)方面的贡献，使这两方面领域得到了发展[3]。第二次世界大战(1941-1945)期间,在美国机床中有30%应用了液压传动。应该指出，日本液压传动的发展较欧美等国家晚了近20 多年。在1955 年前后, 日本迅速发展液压传动，1956 年成立了“液压工业会”。近20~30 年间，日本液压传动发展之快，居世界领先地位。液压技术主要是由武器装备对高质量控制装置的需要而发展起来的。随着控制理论的出现和控制系统的发展，液压技术与电子技术的结合日臻完善，电液控制系统具有高响应、高精度、高功率-质量比和大功率的特点，从而广泛运用于武器和各工业部门及技术领域[4]。 3 液压传动的优缺点 3.1 与机械传动、电气传动相比，液压传动具有以下优点 1．液压传动的各种元件，可以根据需要方便、灵活地来布置。 2．重量轻、体积小、运动惯性小、反应速度快。 3．操纵控制方便，可实现大范围的无级调速（调速范围达2000：1）。 4．可自动实现过载保护。
第一章液压传动基础知识 教学目的与要求： 1．掌握液压传动的概念。 2．掌握液压传动的优点、缺点。 3．了解液压传动在现代工业生产中的应用。 4．了解液压传动的发展概况。 5．掌握液压传动工作原理。 6．掌握液压传动系统各组成部分及在系统中的作用。 7．了解液压系统图的表达方式。 8．了解液压油的性能指标与选用原则。 课题重点： 1．掌握液压传动的概念及其优点、缺点。 2．掌握液压传动工作原理及液压传动系统各组成部分及在系统中的作用。 课题难点： 液压传动工作原理及液压传动系统各组成部分及在系统中的作用。 学时安排：
§1—1液压传动概述 教学目的知识目标使同学们掌握液压传动的概念及其优点、缺点。能力目标能够准确熟练阐述什么是液压传动 德育目标通过学习培养同学们做事要态度认真 教学重点掌握液压传动的概念及其优点、缺点。教学难点同上 教学过程与方法通过讲授、演示、任务驱动等强化知识重点；通过小组讨论、交流、合作，完成练习任务； 教学器材多媒体 教学时数2学时；备课时间8月18 日授课时间教学过程 教学环节 及 学时分配教学内容 教学 活动 组织教学师生问好、清点人数、填写日志1＇ 知识回顾为什么液压千斤顶体积小巧，却可以将人力放大到足够抬起沉重的汽车？学生思考 并回答，教师辅助3＇ 导入新课揭示课题 液压千斤顶体积小巧，却可以将人力放大到足够抬起沉重的汽车。究其 根源主要是液压千斤顶所采用的放大力的工作原理与杠杆不同。它是怎么样 将力传递放大的呢？ 观察、 思考。 明确教学课题。 1＇ 教学内容一、液压传动的概念 利用液体作为工作介质来进行能量传递和进行控制的一种传动方式。 20＇ 利用多媒体和黑 板
液压传动技术的历史进展与趋势 从公元前200多年前到17世纪初，包括希腊人发明的螺旋提水工具和中国出现的水轮等，可以说是液压技术最古老的应用。 自17世纪至19世纪，欧洲人对液体力学、液体传动、机构学及控制理论与机械制造做出了主要贡献，其中包括：1648年法国的B．帕斯卡(B．Pascal)提出的液体中压力传递的基本定律；1681年D．帕潘(D．Papain)发明的带安全阀的压力釜；1850年英国工程师威廉姆．乔治．阿姆斯特朗(William George Armstrong)关于液压蓄能器的发明；19世纪中叶英国工程师佛莱明?詹金(F．Jinken)所发明的世界上第一台蒸气喷射器差压补偿流量控制阀；1795年英国人约瑟夫?布瑞玛(Joseph Bramah)登记的第一台液压机的英国专利；这些贡献与成就为20世纪液压传动与控制技术的发展奠定了科学与工艺基础。 19世纪工业上所使用的液压传动装置是以水作为工作介质，因其密封问题一直未能很好解决以及电气传动技术的发展和竞争，曾一度导致液压技术停滞不前,卷板机。此种情况直至1905年美国人詹涅(Janney)首先将矿物油代替水作液压介质后才开始改观,折弯机。20世纪30年代后，由于车辆、航空、舰船等功率传动的推动，相继出现了斜轴式及弯轴式轴向柱塞泵、径向和轴向液压马达；1936年Harry Vickers发明了先导控制压力阀为标志的管式系列液压控制元件。第二次世界大战期间，由于军事上的需要，出现了以电液伺服系统为代表的响应快、精度高的液压元件和控制系统，从而使液压技术得到了迅猛发展。 20世纪50年代，随着世界各国经济的恢复和发展，生产过程自动化的不断增长，使玻璃冷却器技术很快转入民用工业，在机械制造、起重运输机械及各类施工机械、船舶、航空等领域得到了广泛发展和应用。同期，德国阿亨工业大学(TH Aachen)在仿形刀架
液压传动技术的发展状况及发展趋势 班级：模具2班 姓名：蔡腾飞 学号：130101020071
液压传动技术的发展状况及发展趋势 摘要：液压传动有许多突出的优点,因此它的应用非常广泛.如一般工业用的塑料加工机械、压力机械、机床等;行走机械中的工程机械、建筑机械、农业机械、汽车等;钢铁工业用的冶金机械、提升装置、轧辊调整装置等;船舶用的甲板起重机械(绞车)、船头门、舱壁阀、船尾推进器等;特殊技术用的巨型天线控制装置、测量浮标、升降旋转舞台等;军事工业用的火炮操纵装置、船舶减摇装置、飞行器仿真、飞机起落架的收放装置和方向舵控制装置等关键词：液压传动工业应用发展方向优点及缺点 一、液压传动的发展概况 液压传动是一门新的学科，虽然从17世纪中叶帕斯卡提出静压传动原理，18世纪末英国制成世界上第一台水压机算起，液压传动技术已有两三百年的历史，但直到20世纪30 年代它才较普遍地用于起重机、机床及工程机械。在第二次世界大战期间，由于战争需要，出现了由响应迅速、精度高的液压控制机构所装备的各种军事武器。第二次世界大战结束后，液压技术迅速转向民用工业，液压技术不断应用于各种自动机及自动生产线。20世纪60年代以后，液压技术随着原子能、空间技术、计算机技术的发展而迅速发展。因此，液压传动真正的发展也只是近三四十年的事。液压传动技术广泛应用了如自动控制技术、计算机技术、微电子技术、及新工艺和新材料等高技术成果，使传统技术有了新的发展，也使液压系统和元件的质量、水平有一定的提高。尽管如此，走向二十一世纪的液压技术不可能有惊人的技术突破，应当主要靠现有技术的改进和扩展，不断扩大其应用领域以满足未来的要求 二、液压传动的工业应用 液压传动有许多突出的优点，因此它的应用非常广泛，如一般工。业用的塑料加工机械、压力机械、机床等；行走机械中的工程机械、建筑机械、农业机械、汽车等；钢铁工业用的冶金机械、提升装置、轧辊调整装置等；土木水利工程用的防洪闸门及堤坝装置、河床升降装置、桥梁操纵机构等；发电厂涡轮机调速装置、核发电厂等国；船舶用的甲板起重机械（绞车）、船头门、舱壁阀、船尾推进器等；特殊技术用的巨型天线控制装置、测量浮标、升降旋转舞台等；军事工业用的火炮操纵装置、船舶减摇装置、飞行器仿真、飞机起落架的收放装置和方向舵控制装置等。 目前, 它们分别在实现高压、高速、大功率、高效率、低噪声、长寿命、高度集成化、小型化与轻量化、一体化和执行件柔性化等方面取得了很大的进展。同时, 由于与微电子技术密切配合, 能在尽可能小的空间内传递尽可能大的功率并加以准确的控制, 从而更使得它们在各行各业中发挥出了巨大作用。 应该特别提及的是, 近年来, 世界科学技术不断迅速发展, 各部门对液压传动提出了更高的要求。液压传动与电子技术配合在一起, 广泛应用于智能机器人、海洋开发、宇宙航行、地震予测及各种电液伺服系统, 使液压传动的应用提高到一个崭新的高度。 三、液压传动的发展方向 1．减少能耗,充分利用能量 液压技术在将机械能转换成压力能及反转换方面，已取得很大进展，但一直存在能量损耗，主要反映在系统的容积损失和机械损失上。如果全部压力能都能得到充分利用，则将使能量转换过程的效率得到显著提高。为减少压力能的损失，必须解决下面几个问题：①减少元件和系统的内部压力损失，以减少功率损失。主要表现在改进元件内部流道的压力损失,
纯水液压传动概述 摘要纯水液压以其绿色环保等特性成为液压界的重要研究方向。本文论述了纯水液压传动的含义,讨论了其研究内容和应用趋势,分析了纯水液压传动的优势和劣势,然后介绍了国内外纯水液压传动的基本状况和发展趋势，并相应展开分析了纯水液压传动的主要研究方向。最后，本文提出了一些新的解决纯水液压传动缺点的思路。 关键词纯水液压油压应用优势关键技术 1 引言 现代液压传动技术在工业生产和其他领域应用十分广泛，而纯水液压传动技术是现代液压研究领域的前沿方向之一。由于纯水具有来源广泛、无污染、阻燃性好等优点，在我国积极开展纯水液压传动的研究与开发，对节约能源，保护环境，可持续发展及开发绿色液压产品，都具有十分重要的意义。因此如何利用纯水作为液压传动工作介质的课题引起了人们的普遍关注，纯水液压传动课题的研究已经成为当今液压界的一大热点。在纯水液压传动发展的20多年中，人们逐步发现了纯水液压传动的很多优点。这也使纯水液压传动受到了极大的重视，成为液压传动的新的热点技术。然而，由于纯水液压传动是一项新兴的技术，所以还存在很多不足和缺点。 2 什么是纯水液压传动 纯水液压传动是指以纯水(不含任何添加剂的天然水，含海水和淡水)为工作介质的液压传动。 a)纯水的含义 纯水液压传动中的纯水是指纯粹的天然水(natural water),即不含任何添加剂的水。不同文献中用不同的词语来表达,如纯水(pure water)、自来水(tap water)、生水(raw water)、普通水(plane water)。纯水的分类如表1所示。 b)纯水液压传动的研究内容 由于水固有的物理特性,纯水液压传动技术的研究主要集中在介质、材料、元件、控制等方面,如图1所示。
哈尔滨铁道职业技术学院毕业论文 毕业题目：液压传动论文 学生：傅立金 指导教师：卜昭海 专业：工程机械 班级：08机械一班 年月
目录 摘要 (3) 一．绪论 (3) 二．液压传动技术的应用简单介绍（行走驱动） (5) 三．液压传动的特点和基本原理 (6) 四．液压传动的常见故障及排除方法 (8) 五．液压传动的广阔前景 (10) 六.总结 (11)
液压传动论文 摘要 液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。液压传动和气压传动称为流体传动，是根据17世纪帕斯卡提出的液体静压力传动原理而发展起来的一门新兴技术，是工农业生产中广为应用的一门技术。如今，流体传动技术水平的高低已成为一个国家工业发展水平的重要标志。 一．绪论 ----社会需求永远是推动技术发展的动力，降低能耗，提高效率，适应环保需求，机电一体化，高可靠性等是液压气动技术继续努力的永恒目标，也是液压气动产品参与市场竞争是否取胜的关键。 ----由于液压技术广泛应用了高技术成果，如自动控制技术、计算机技术、微电子技术、磨擦磨损技术、可靠性技术及新工艺和新材料，使传统技术有了新的发展，也使液压系统和元件的质量、水平有一定的提高。尽管如此，走向二十一世纪的液压技术不可能有惊人的技术突破，应当主要靠现有技术的改进和扩展，不断扩大其应用领域以满足未来的要求。综合国内外专家的意见，其主要的发展趋势将集中在以下几个方面： 1．减少能耗,充分利用能量 ----液压技术在将机械能转换成压力能及反转换方面，已取得很大进展，但一直存在能量损耗，主要反映在系统的容积损失和机械损失上。如果全部压力能都能得到充分利用，则将使能量转换过程的效率得到显著提高。为减少压力能的损失，必须解决下面几个问题： ①减少元件和系统的内部压力损失，以减少功率损失。主要表现在改进元件内部流道的压力损失,采用集成化回路和铸造流道,可减少管道损失,同时还可减少漏油损失。 ②减少或消除系统的节流损失，尽量减少非安全需要的溢流量，避免采用节流系统来调节流量和压力。 ③采用静压技术，新型密封材料，减少磨擦损失。 ④发展小型化、轻量化、复合化、广泛发展3通径、4通径电磁阀以及低功率电磁阀。 ⑤改善液压系统性能，采用负荷传感系统，二次调节系统和采用蓄能器回路。 ⑥为及时维护液压系统，防止污染对系统寿命和可靠性造成影响，必须发展新的污染检测方法，对污染进行在线测量，要及时调整，不允许滞后，以免由于处理不及时而造成损失。 2．主动维护 ----液压系统维护已从过去简单的故障拆修，发展到故障预测，即发现故障苗头时，预先进行维修，清除故障隐患，避免设备恶性事故的发展。 ----要实现主动维护技术必须要加强液压系统故障诊断方法的研究，当前，凭有
液压传动的基本概念 一、概述 液压传动是以液体（通常是油液）作为工作介质，利用液体压力来传递动力和进行控制的一种传动方式。它通过液压泵，将电动的机械能转换为液体的压力能，又通过管路、控制阀等原件，经液压缸（或液压马达）将液体的压力能转换成机械能，驱动负载和实现执行机构的运动。 液压传动与机械传动、电气传动相比较，具有以下优点： （1）易于在较大的速度范围内实现无级变速。 （2）易于获得很大的力或力矩，因此承载能力大。 （3）在功率相同的情况下，液压传动的体积小、质量轻，因而动作灵敏，惯性小。 （4）传动平稳，吸振能力强，便于实现频繁换向和过载保护。 （5）操纵简单，易于采用电气、液压联合控制以实现制动化。 （6）由于采用油液为工作介质，液压传动系统的一些部件之间能自行润滑，使用寿命长。 (7)液压元件易于实现系列化、标准化、通用化，便于设计、制造，有利于推广应用。 液压传动亦存在如下缺点： （1）液压元件的制造精度和密封性能要求高，加工和安装都比较困难。
（2）泄漏难以避免，并且油液有一定的可压缩性，因此，传动比不能恒定，不适用于传动要求严格的场合。 （3）泄漏引起的能量损失（容积损失），是液压传动中主要的能量损失，此外油液在管道中受到的阻力以及机械摩擦等也会引起一定的能量损失，致使液压传动的效率较低。 （4）油液的黏度随温度变化而变化，当油温变化时，会直接影响传动机构的工作性能。此外，在低温条件或高温条件下采用液压传动有较大的困难。 （5）油液中渗入空气时，会产生噪声，容易引起振动和爬行（运动速度不均匀）影响传动平稳。 （6）维修保养较困难，工作量大。当液压系统产生故障时，故障原因不以查找，排除较困难。 二、液压传动原理 图9—1为液压千斤顶的工作原理。液压千斤顶主要由手动柱塞液压泵（杠杆1、泵体2、活塞3）和液压缸（活塞11、缸体12）两大部分构成。大、小活塞与缸体、泵体的接触面之间，具有良好的配合，既能活塞移动顺利，又能形成可靠的密封。液压千斤顶的工作过程如下：
第一章绪论 第一节液压传动发展概况 自18世纪末英国制成世界上第一台水压机算起，液压传动技术已有二三百年的历史。直到20世纪30年代它才较普遍地用于起重机、机床及工程机械。在第二次世界大战期间，由于战争需要，出现了由响应迅速、精度高的液压控制机构所装备的各种军事武器。第二次世界大战结束后，战后液压技术迅速转向民用工业，液压技术不断应用于各种自动机及自动生产线。 本世纪60年代以后，液压技术随着原子能、空间技术、计算机技术的发展而迅速发展。因此，液压传动真正的发展也只是近三四十年的事。当前液压技术正向迅速、高压、大功率、高效、低噪声、经久耐用、高度集成化的方向发展。同时，新型液压元件和液压系统的计算机辅助设计(CAD)、计算机辅助测试(CAT)、计算机直接控制(CDC)、机电一体化技术、可靠性技术等方面也是当前液压传动及控制技术发展和研究的方向。 我国的液压技术最初应用于机床和锻压设备上，后来又用于拖拉机和工程机械。现在，我国的液压元件随着从国外引进一些液压元件、生产技术以及进行自行设计，现已形成了系列，并在各种机械设备上得到了广泛的使用。 机械的传动方式 一切机械都有其相应的传动机构借助于它达到对动力的传递和控制的目的。 机械传动——通过齿轮、齿条、蜗轮、蜗杆等机件直接把动力传送到执行机构 的传递方式。 电气传动——利用电力设备，通过调节电参数来传递或控制动力的传动方式 液压传动——利用液体静压 力传递动力 液体传动 液力传动——利用液体静流 动动能传递动力 流体传动 气压传动 气体传动 气力传动 第二节液压传动的工作原理及其组成 一、液压传动的工作原理 液压传动的工作原理，可以用一个液压千斤顶的工作原理来说明。
液压与气压传动概念知识点总结考试重要 考点
1.液压系统的工作原理：1）．液压是以液体作为工作介质来进行能量传递和转换的；2）．液压以液体压力能来传递动力和运动的；3）．液压的工作介质是在受控制、受调节的状态下进行的。 2.液压传动系统的组成：动力装置、控制及调节装置、执行元件、辅助装置、工作介质。 3.液压传动系统的组成部分的作用：1）动力装置：对液压传动系统来说是液压泵，其作用是为液压传动系统提供压力油；对气压传动系统来说是气压发生装置（气源装置），其作用是为气压传动系统提供压缩空气。2）控制及其调节装置：用来控制工作介质的流动方向、压力和流量，以保证执行元件和工作机构按要求工作；3）执行元件：在工作介质的作用下输出力和速度（或转矩和转速），以驱动工作机构作功；4）辅助装置：一些对完成主要工作起辅助作用的元件，对保证系统正常工作有着重要的作用；5）工作介质：利用液体的压力能来传递能量。 4.液压传动的特点：优点：1）与电动机相比，在同等体积下，液压装置能产生更大的动力；2）液压装置容易做到对速度的无极调节，而且调速范围大，并且对速度的调节还可以在工作过程中进行；3）液压装置工作平稳，换向冲击小，便于实现频繁换向；4）液压装置易于实现过载保护，能实现自润滑，使用寿命长；5）液压装置易于实现自动化，实现复杂的运动和操作；6）液压元件易于实现系列化、标准化和通用化，便于设计、制造和推广使用；缺点：7）液压传动无法保证严格的传动比；8）液压传动有较多的能量损失（泄露损失、摩擦损失等），传动效率相对低；9）液压传动对油温的变化比较敏感，不宜在较高或较低的温度下工作；10）液压传动在出现故障时不易诊断。 5.在液压传动技术中，液压油液最重要的特性是它的可压缩性和粘性。 6.粘温特性：温度升高，粘度显著下降的特性。 7.静止液体的压力性质：1）液体的压力沿着内法线方向上相等；2）静止液体内任一点处的压力在各个方向上都相等。 8.帕斯卡原理：在密闭容器内，施加于静止液体上的压力可以等值传递到液体内各点，也称静压传递原理。 9.理想液体：既无粘性又不可压缩的假想液体。 10.定常流动：液体流动时，如果液体中任一空间点处的压力、速度和密度等都不随时间变化，也称稳定流动或恒定流动；反之，则称为非定常流动。 11.理想液体的伯努利方程的物理意义：理想液体作恒定流动时具有压力能、位能和动能三种能量形式，在任一截面上这三种能量形式之间可以相互转换，但三者之和为一定值，即能量守恒。 12.压力损失可分为两类：沿程压力损失和局部压力损失。 13.沿程压力损失：液体在等径直管流动时，因摩擦和质点的相互扰动而产生的压力损失。 14.局部压力损失：液体流经管道的弯头、接头、突变截面以及阀口、滤网等局部装置时，液体方向和流速发生变化，在这些地方形成漩涡、气穴，并发生强烈的撞击现象，由此造成的压力损失。 15.液体在管道中流动时有两种流动状态：层流和紊流（湍流）。 16.紊流：液体的流速较高，粘性的制约作用减弱，惯性力起主导作用，完全紊乱的流动状态，液体的能量主要消耗在动能损失上。
第一章液压传动基础知识 一、填空题 1．液压传动是利用系统中的液体作为工作介质传递运动和动力的一种传动方式。 2．液压泵是利用密闭容积由小变大时，其内压力，密闭容积由大变小时，其内压力的原理而吸油和压油的。 3．液压系统由、、、和五部分组成。 4．液压泵是将原动机输入的转变为液体的的能量转换装置。它的功用是向液压系统。 5．液压缸是将液体的压力能转变为的能量转换装置；液压马达是将液体的压力能转变为的能量转换装置。 6．各种液压阀用以控制液压系统中液体的、和等，以保证执行机构完成预定的工作运动。 7．辅助装置包括油箱、油管、管接头、过滤器、压力表和流量计等，它们分别起、、、和 等作用。 8．目前液压技术正向着、、、、、 及液压与相结合的方向发展。 9．液体流动时，的性质，称为液体的粘性。 10．液体粘性用粘度表示。常用的粘度有、和。 11．液体的动力粘度μ与其密度ρ的比值称为，用符号表示，其国际单位为，常用单位为，两种单位之间的关系是。 12．将mL被测液体在θ°C时由恩氏粘度计小孔中流出所用的时间t1与mL 蒸馏水在°C时由同一小孔中流出所用的时间t2之比，称为该被测液体在 θ°C时的，用t2表示。 13．矿物油在15°C时的密度约为，水的密度为。 14．液体受压力作用而发生体积变化的性质，称为液体的。在或时，应考虑液体的可压缩性。 15．当液压系统的工作压力高，环境温度高或运动件速度较慢时，为了减少泄漏，宜选用粘度较的液压油；当工作压力低，环境温度低或运动件速度较快时，为了减小功率损失，宜采用粘度较的液压油。 16．液体为相对静止状态时，其单位面积上所受的法向压力，称为，用符号表示。其国际单位为，常用单位为，工程单位为，它们之间的关系为。
液压传动技术概述 液压传动和气压传动称为流体传动，是根据17世纪帕斯卡提出 的液体静压力传动原理而发展起来的一门新兴技术，是工农业生产中广为应用的一门技术。如今，流体传动技术水平的高低已成为一个国家工业发展水平的重要标志。 1795年英国约瑟夫?布拉曼(Joseph Braman,1749-1814)，在伦敦用水作为工作介质,以水压机的形式将其应用于工业上,诞生了世界上第一 台水压机。1905年将工作介质水改为油,又进一步得到改善。 https://www.doczj.com/doc/336749112.html,/ 第一次世界大战(1914-1918)后液压传动广泛应用,特别是1920年以后,发展更为迅速。液压元件大约在19世纪末20世纪初的20年间,才开始进入正规的工业生产阶段。1925年维克斯(F.Vikers)发明了压力平 衡式叶片泵,为近代液压元件工业或液压传动的逐步建立奠定了基础。20世纪初康斯坦丁?尼斯克(G?Constantimsco)对能量波动传递所进行的 理论及实际研究;1910年对液力传动(液力联轴节、液力变矩器等)方面的贡献，使这两方面领域得到了发展。https://www.doczj.com/doc/336749112.html,/ 第二次世界大战(1941-1945)期间,在美国机床中有30%应用了液压 传动。应该指出,日本液压传动的发展较欧美等国家晚了近20多年。在1955年前后,日本迅速发展液压传动,1956年成立了“液压工业会”。
近20~30年间，日本液压传动发展之快，届世界领先地位。 https://www.doczj.com/doc/336749112.html,/ 液压传动有许多突出的优点，因此它的应用非常广泛，如一般工。业用的塑料加工机械、压力机械、机床等；行走机械中的工程机械、建筑机械、农业机械、汽车等；钢铁工业用的冶金机械、提升装置、轧辊调整装置等；土木水利工程用的防洪闸门及堤坝装置、河床升降装置、桥梁操纵机构等；发电厂涡轮机调速装置、核发电厂等国；船舶用的甲板起重机械(绞车)、船头门、舱壁阀、船尾推进器等；特殊技术用的巨型天线控制装置、测量浮标、升降旋转舞台等；军事工业用的火炮操纵装置、船舶减摇装置、飞行器仿真、飞机起落架的收放装置和方向舵控制装置等。 液压传动的基本原理是在密闭的容器内，利用有压力的油液作为工作介质来实现能量转换和传递动力的。其中的液体称为工作介质，一般为矿物油，它的作用和机械传动中的皮带、链条和齿轮等传动元件相类似。 在液压传动中，液压油缸就是一个最简单而又比较完整的液压传动系统，分析它的工作过程，可以清楚的了解液压传动的基本原理.液压传动系统的组成 液压系统主要由：动力元件(油泵)、执行元件(油缸或液压马达)、控制元件(各种阀)、辅助元件和工作介质等五部分组成。

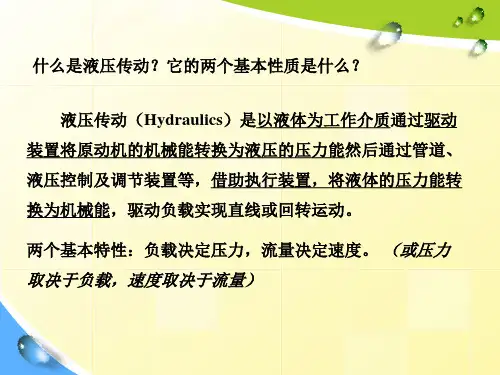

液压传动的基本概念 【复习要求】 1.掌握液压传动的原理和液压传动系统组成及功用； 2.正确理解液压传动的特点、流量、液流连续性原理和压力的建立与传递等基本概念； 3.掌握液压传动中压力、流量、速度和功率的计算。 【知识网络】 【知识精讲】 一、液压传动的原理及其系统的组成 1.液压传动原理 液压传动的工作原理是以油液作为工作介质，依靠密封容积的变化来传递运动，依靠油液内部的压力来传递动力。 注 (1)液压传动装置实质上是一种能量转换装置，它先将机械能转换为液压能(液体的压力能)，并依靠液压能来实现能量的传递，即将液压能转换为机械能； (2)作为工作介质的油液具有两个重要的特性：压缩性(一般近似地视油液为不可压缩)和粘性(与温度变化有关)。
2.液压传动系统的组成及功能 3.液压传动的特点 二、流量、流速及压力的概念 三、活塞(或缸)的运动速度与流量的关系 1.活塞(或缸)的运动速度等于液压缸内油液的平均流速。即υ=υ=Q/A； 2.当活塞(或缸)的有效作用面积一定时，活塞(或缸)的运动速度决定于流入液压缸中的流量； 3.活塞(或缸)的运动速度仅仅和活塞(或缸)的有效作用面积及流入液压缸的流量两个因素有关。 四、液流连续性原理 1.定义：油液流经无分支管道时，每一横截面上通过的流量一定相等。 2.表达式：Q1=Q2=……＝Q i或A1υ1=A2υ2=……A iυi。 注据液流连续性原理可知(1)同一管道中任意两个截面的流量都相等；(2)同一管道中各个截面的平均流速与截面积大小成反比。 五、压力的建立 液压系统中某处油液的压力是由于受到各种形式负载的挤压而产生的；压力的大小决定于负载，并随负载的变化而变化；当某处有几个负载并联时，则压力取决于克服负载的各个压力值中的最小值；压力建立的过程是从无到有，从小到大迅速进行的。

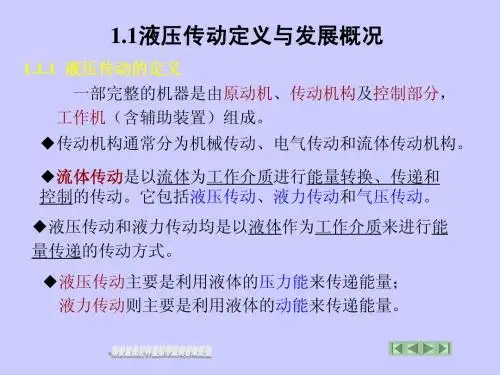

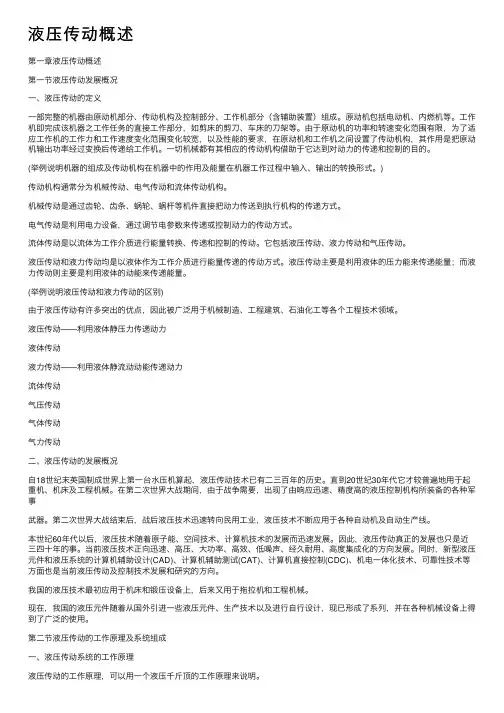

第1章液压传动概述 1.1 液压传动发展概况 1.1.1 液压传动的定义 一部完整的机器由原动机部分、传动机构及控制部分、工作机部分（含辅助装置）组成。原动机包括电动机、内燃机等。工作机即完成该机器之工作任务的直接工作部分，如剪床的剪刀、车床的刀架等。由于原动机的功率和转速变化范围有限，为了适应工作机的工作力和工作速度变化范围变化较宽，以及性能的要求，在原动机和工作机之间设置了传动机构，其作用是把原动机输出功率经过变换后传递给工作机。一切机械都有其相应的传动机构借助于它达到对动力的传递和控制的目的。 传动机构通常分为机械传动、电气传动和流体传动机构。流体传动是以流体为工作介质进行能量转换、传递和控制的传动。它包括液压传动、液力传动和气压传动。 液压传动和液力传动均是以液体作为工作介质进行能量传递的传动方式。液压传动主要是利用液体的压力能来传递能量；而液力传动则主要是利用液体的动能来传递能量。 1.1.2 液压传动的发展概况 液压传动是一门新的学科，虽然从17世纪中叶帕斯卡提出静压传动原理，18世纪末英国制成世界上第一台水压机算起，液压传动技术已有二、三百年的历史。但直到20世纪30年代它才较普遍地用于起重机、机床及工程机械。在第二次世界大战期间，由于战争需要，出现了由响应迅速、精度高的液压控制机构所装备的各种军事武器。第二次世界大战结束后，战后液压技术迅速转向民用工业，液压技术不断应用于各种自动机及自动生产线。 本世纪60年代以后，液压技术随着原子能、空间技术、计算机技术的发展而迅速发展。因此，液压传动真正的发展也只是近三四十年的事。当前液压技术正向迅速、高压、大功率、高效、低噪声、经久耐用、高度集成化的方向发展。同时，新型液压元件和液压系统的计算机辅助设计(CAD)、计算机辅助测试(CAT)、计算机直接控制(CDC)、机电一体化技术、可靠性技术等方面也是当前液压传动及控制技术发展和研究的方向。 我国的液压技术最初应用于机床和锻压设备上，后来又用于拖拉机和工程机械。现在，我国的液压元件随着从国外引进一些液压元件、生产技术以及进行自行设计，现已形成了系列，并在各种机械设备上得到了广泛的使用。 1.2.1液压传动系统的工作原理 以如下的机床工作平台的液压系统为例来说明液压传动系统的工作原理。如图1-1所示，它由油箱、滤油器、液压泵、溢流阀、开停阀、节流阀、换向阀、液压缸以及连接这些元件的油管、接头组成。其工作原理如下：液压泵由电动机驱动后，从油箱中吸油。油液经滤油器进入液压泵，油液在泵腔中从入口低压到泵出口高压，在图1-2(a)所示状态下，通
机械基础导学案 课题：液压传动基本原理课型：新授课执笔：朱根东 审核：翁志国课时：2课时使用时间： 2012年4月11日 [学习目标和重点难点] 学习目标： 1.掌握液压传动的基本概念和基本原理； 2.掌握液压传动系统组成及功用。 学习重点： 液压传动的基本概念和基本原理； 学习难点： 1.液压传动的过程分析； 2.液压传动系统组成及功用。 [学具准备和学法指导] 多媒体课件、讨论与任务驱动 [学习内容] 一、液压传动的原理及其系统的组成 1.液压传动原理 液压传动的工作原理是以油液作为工作介质，依靠密封容积的变化来传递运动，依靠油液内部的 压力来传递动力。 注 (1)液压传动装置实质上是一种能量转换装置，它先将机械能转换为液压能(液体的压力能)，并依 靠液压能来实现能量的传递，即将液压能转换为机械能； (2)作为工作介质的油液具有两个重要的特性：压缩性(一般近似地视油液为不可压缩)和粘性(与 温度变化有关)。
2.液压传动系统的组成及功能 组成主要液压元件作用 动力部分液压泵将机械能转换为液压能，推动执行元件运动 执行部分液压缸及液压马达将液压能转换为机械能，输出直线或旋转运动 控制部分控制阀控制液体压力、流量和流向 辅助部分油管、油箱等输送、贮存油液等。 3.液压传动的特点 元件单位重量传递的功率大、结构简单、布局灵活，便于和其他方式联动，易实现远距离操纵和结构 自动控制 速度、扭矩、功率均作无级调节，调速范围宽，动作快速性好，换向、变速迅速；但传动比不够工作性能 准确，效率低 自润滑性好，能实现过载保护与保压；寿命长；元件易实现系列化、标准化、通用化；但对油液维护使用 和元件的要求较高 [问题探究] 1、液压传动的基本概念?（介质、传递运动、传递动力） 2、液压传动基本原理（以液压千斤顶为例说工作过程）？

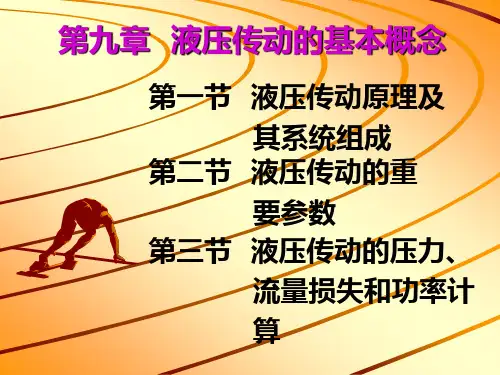

课题序号授课班级3404 授课课时 2 授课形式新授 授课章节名称 第九章液压传动的基本概念§9-1液压传动原理及其系统的组成 使用教具 教学目的1、了解液压传动的工作原理. 2、掌握液压传动传统的组成部分及其功用. 3、理解液体的基本特征. 教学重点组成、功用、工作原理 教学难点工作原理 更新、补 充、删节 内容 补：油液特性课外作业 教学后记
授课主要内容或板书设计 第九章液压传动的基本概念 §9-1液压传动原理及其系统的组成 一、概述 1、液压传动 2、液压传动原理 3、液压传动的特点 二、液压传动系统的组成 课堂教学安排 教学过程主要教学内容及步骤 导入机械传动 传动方式液压传动 气动传动 电气传动 新授第九章液压传动的基本概念 §9-1液压传动原理及其系统的组成 一、概述 1、液压传动——以液体（通常为油液）作为工作介质、利用液体压力来传递 动力和进行控制的一种传动方式。 2、液压传动原理 工作介质密封容积传递运动 油液能量转换 油液内部的压力传递动力
课堂教学安排 教学过程主要教学内容及步骤 详讲下图 实现机械能→液压能→机械能的能量转换 3、液压传动的特点 优：①能够方便地实现无级调速，调速范围大。 ②易于获得很大的力或力矩，因此承载能力大。 ③与机械传动和电气传动相比，在相同功率情况下，液压传动系统的体积 较小，重量较轻，因而动作灵敏，惯性小。 ④传动平稳，吸振能力强，便于实现频繁换向和过载保护。 ⑤操纵简便，易于采用电气、液压联合控制以实现自动化 ⑥由于采用油液为工作介质，液压传动系统的一些部（零）件之间能自行 润滑，使寿命长。 ⑦液压元件实现了系列化、标准化和通用化，易于设计、制造和推广应用。
第一章概述 思考题与习题 1-1说明什么叫液压传动? 解:用液体作为工作介质进行能量传递的传动方式称为液体传动。按照其工作原理的不同,液体传动又可分为液压传动与液力传动两种形式。液压传动主要就是利用液体的压力能来传递能量;而液力传动则主要利用液体的动能来传递能量。 1-2液压传动系统由哪几部分组成？试说明各组成部分的作用。 解:液压传动系统主要由以下四个部分组成: (1)动力元件将原动机输入的机械能转换为液体压力能的装置,其作用就是为液压系统提供压力油,就是系统的动力源。如各类液压泵。 (2)执行元件将液体压力能转换为机械能的装置,其作用就是在压力油的推动下输出力与速度(或转矩与转速),以驱动工作部件。如各类液压缸与液压马达。 (3)控制调节元件用以控制液压传动系统中油液的压力、流量与流动方向的装置。如溢流阀、节流阀与换向阀等。 (4)辅助元件除以上元件外的其它元器件都称为辅助元件,如油箱、工作介质、过滤器、蓄能器、冷却器、分水滤气器、油雾器、消声器、管件、管接头以及各种信号转换器等。它们就是一些对完成主运动起辅助作用的元件,在系统中也就是必不可少的,对保证系统正常工作有着重要的作用。 1-3液压传动的主要优、缺点就是什么？ 解:1、液压传动的优点 (1)液压传动容易做到对速度的无级调节,且其调速范围大,并且对速度的调节还可以在工作过程中进行; (2)在相同功率的情况下,液压传动装置的体积小、重量轻、结构紧凑; (3)液压传动工作比较平稳、反应快、换向冲击小,能快速起动、制动与频繁换向; (4)液压装置易实现自动化,可以方便地对液体的流动方向、压力与流量进行调节与控制,并能很容易地与电气、电子控制或气压传动控制结合起来,实现复杂的运动与操作; (5)液压传动易实现过载保护,液压元件能够自行润滑,故使用寿命较长; (6)液压元件易于实现系列化、标准化与通用化,便于设计、制造与推广使用。 2、液压传动的缺点 (1)液体的泄漏与可压缩性使液压传动难以保证严格的传动比; (2)液压传动在工作过程中能量损失较大,因此,传动效率相对低,不宜作远距离传动; (3)液压传动对油温变化比较敏感,不宜在较高与较低的温度下工作; (4)液压系统出现故障时,不易诊断。 总的说来,液压传动的优点非常突出,其缺点也将随着科学技术的发展逐渐得到克服。 1-4国家标准对液压系统职能符号的绘制主要有哪些规定？ 解:一般液压传动系统图都应按照GB/T7861、1-93所规定的液压图形符号来绘制。图1-1(a)所示液压系统,用图形符号绘制的系统图如图1-2所示。使用图形符号可使液压传动系统图简单明了,便于绘制。液压传动系统图中的图形符号只表示元件的功能、操作(控制)方法与外部连接口,而不表示元件的具体结构与参数;液压传动系统图只表示各元件的连接
液压传动的现状及发展趋势 摘要:通过对世界流体传动及控制技术发展趋势的分析,介绍了我国液压行业面临的危机和现状以及和世界水平的差距,并提出我国液压行业的发展方向和对策。 关键词：流体传动，液压控制，元件，仿真 动力传动,以及运动控制依然是21世纪全球经济的重要组成部分,流体传动及控制术也依然是其中极为重要和积极的角色。中国加入W TO ,液压工业在中国的发展将面临空前的挑战和机遇。作为液压元件制造行业中的一员,在工作中,有幸接触了众多既是对手又是朋友的国外知名企业,每年的中国P TC展览会也感触颇深。民族工业的振兴,需要每个人都为之努力。希望中国液压工业能够在世界列强中占有一席之地。 1 液压传动技术发展现状 近代液压传动技术是由19 世纪崛起并蓬勃发展的石油工业推动起来的，最早实践成功的液压传动装置是舰船上的炮塔转位器，其后出现了液压六角车床和磨床，一些通用车床到20 世纪30年代末才用上了液压传动。第二次世界大战期间，由于军事上的需要，出现了以电液伺服系统为代表的响应快、精度高的液压元件和控制系统，从而使液压技术得到了迅猛发展。20 世纪50 年代，随着世界各国经济的恢复和发展，生产过程自动化的不断增长，使液压技术很快转入民用工业，在机械制造、起重运输机械及各类施工机械、船舶、航空等领域得到了广泛的发展和应用。20世纪60 年代以来，随着原子能、航空航天技术、微电子技术的发展，液压技术在更深、更广阔的领域得到了发展，在工程机械，数控加工中心，冶金自动线等国民经济的各个方面也都得到了应用。 目前液压技术应用的主要领域是工程机械和冶金机械等，具体来说，液压系统在以下领域中有着广泛的应用。 (1) 工程机械 工程机械是液压产品的最大用户，占行业销售的42.3% ，今后比例还会扩大。每年为国产和合资生产的挖掘机、道路机械、建设机械、桩工机械、水泥搅拌车等配套所进口的液压件，约达1.5 亿美元以上。 (2) 机床 机床产品需要大量高压、大流量柱塞泵，插装阀、叠加阀、电磁阀、比例阀、伺服阀、低噪声叶片泵和轻型柱塞泵等液气密元件产品。而液压系统更是广泛应用与机床工件的夹紧、工作台的移动等场合。随着制造业技术的进步，国内对高精、高效、自动化机床，特别是数控机床的需求量越来越大。据有关预计，到2010 年末我国数控机床年需求量超过5 万台；机床总拥有量将由2007 年的300 多万台，增加到接近400 万台，增长率达33% 。此外，锻压机械的发展也对液压原件及成套系统提出新的要求。因此，为机床和锻压机械配套、维修用液压、气动和密封件的市场需求量也将有很大的增长。 (3) 汽车制造业
